Описание счетчика и его модификаций
Некоторые из моделей Энергомера СЕ101:
Прежде, чем подключать электросчетчик, стоит ознакомиться с характеристиками прибора учета для выбора места его размещения.
Итак, заявлено заводом-производителем:
- рабочая температура воздуха: от −40 до +70 °С;
- допустимая влажность, не нарушающая работу счетчика: 30–98 %;
- атмосферное давление: 537–800 мм ртутного столба, или 70–106.7 кПа;
- частота сети переменного тока 50 Гц (с разбегом ±2.5 %), при синусоидальной форме с нарушениями не более 12 %;
- однофазовый;
- напряжение не более 230 В;
- рассчитан на учет электроэнергии в пределах единого тарифа;
- стартовый ток учета: 10 мА 2 Вт;
- номинальная нагрузка: 5 А, максимумы для модели с номером 148 — 10 А, 145 — 60 А;
- индикатор отображения расхода: 6 или 7 сегментный механический или жидкокристаллический.
Первые три характеристики как раз показывают обычные уличные условия, вплоть до дождя, снега или шторма. Конечно, совсем топить счетчик СЕ 101 в воде не рекомендуется (второй пункт). Что касается характеристик электрической сети, всё в пределах российских условий, и даже устойчивее реально существующих проблем нашего энергоснабжения.
Зеленым указаны правильные параметры тока в розетке, красным — нарушения:
Единственное, что смущает в настоящем приборе учета — его простота. Одна фаза и единый тариф. Другими словами, на него нельзя ставить нагрузку больше 10 киловатт и если есть у поставщика электроэнергии льготные условия снабжения током (к примеру, по ночам), то учитываться счетчиком они не будут. В последнем случае рекомендуется присмотреться к другим моделям приборов учета, позволяющим вести множественную тарификацию.
Сам счетчик поставляется в нескольких вариантах корпуса и типах индикатора. Что касается последнего, он может быть жидкокристаллическим или механическим. Первый вариант не стоит рассматривать для тех случаев, когда планируется установка аппарата вне помещения — ЖК не любит холод и влагу, вне зависимости от обещаний производителя.
Счетчик закрепленный на DIN-рейку:
Что касается сегментации (указывается в маркировке) — это количество цифр индикатора. Причем в механическом седьмая, — последняя — не учитывается при фиксации показаний, она измеряет «тики», а не киловатт-часы. Так вот, даже 6 сегментов это 999`999 кВт/ч. Чего вполне хватит на весь период жизни аппарата, даже учитывая достаточно длинный у электросчетчика «Энергомера СЕ101» — 160000 часов или более 18 лет.
Разновидности счётчика
Выпускаются 2 основных разновидности приборов 102 и 102М (модернизированный).
Модель 102 производится в двух вариантах корпусов: R5.1, и S7.
В корпусах R5.1 производятся следующие модификации счётчиков:
- 145J – модель класса точности 1, с номинальным напряжением 230 В, величинами базового и предельного тока соответственно 5 и 60 А, укомплектована оптопортом, крепится на ДИН-рейку;
- 145JAN – дополнительно снабжена интерфейсом RS485 с внешним питанием.
Исполнения счётчиков в корпусах S7:
- 145JAKSVZ – модификация с характеристиками тока и напряжения, аналогично первой модели в прошлом списке, кроме оптопорта, укомплектована интерфейсом RS485, телеметрическим выходом, реле сигнализации переменного тока, электронной пломбой на крышке клеммного отсека и с расширенным набором параметров;
- 145JAKVZ – от предыдущей модели отличается отсутствием сигнализационного реле;
- 145JPKQVZPLC1111 – кроме оптопорта, телеметрического выхода, электронной пломбы на крышке клеммного отсека и расширенного набора параметров, дополнительно комплектуется устройством PLC и модулем связи;
- 145JPKSVZPLC1111 – аналог предыдущего исполнения, но вместо нагрузочного реле установлено реле сигнализации переменного электротока.
Модификации приборов 102М в корпусах R5:
- 145А – изделие с аналогичными параметрами тока и напряжения, снабжена интерфейсом RS485;
- 145J – соответствует по характеристикам и комплектации первой модели в предыдущем перечне;
- 148А – от первой в перечне модификации отличается параметрами тока – 10 и 100 А;
- 148J – исполнение с оптопортом, при аналогичных характеристиках тока и напряжения.
Модификации этой же модели в корпусе S7:
- 145АV – исполнение первого класса точности, напряжение – 230 В, базовый (предельный) ток – 5 (60) А, снабжено интерфейсом RS485 и электронной пломбой клеммного отсека;
- 145JV – отличается наличием оптопорта вместо интерфейса RS485;
- 148АV, 148JV – аналоги предыдущих моделей, отличаются токовыми характеристиками – 10 и 100 А.
Расшифровка маркировки счётчика – Энергомера СЕ102
Счетчик Энергомера СЕ 101 R5
Этот счетчик применяется для учета электроэнергии в квартирах и частных домах. В однофазной электросети на 230 В и рассчитан на максимальной ток 60 А.
Счетчик Энергомера СЕ 101 внесен в Госреестр средств измерений РФ и его можно на законных основаниях применять для учета электроэнергии.
Имеет сравнительно небольшие размеры и занимает 5 модулей на дин-рейке в электрощите.
В стандартную комплектацию входят счетчик, руководство эксплуатации и формуляр на счетчик Энергомера СЕ 101. Чек на покупку счетчика сохраняйте обязательно, именно по нему в случае неисправности счетчика сможете сдать обратно в магазин по гарантии.
У счетчика Энергомера СЕ 101 нет паспорта, а только формуляр, в котором указаны сведения о счетчике
Проверяйте, чтобы совпадал серийный номер в формуляре и на панели счетчика, также указана дата поверки счетчика, на которую также следует обратить внимание, чтобы вам не впарили счетчик более двухлетней давности, иначе придется его перед установкой заново поверять
В руководстве эсплуатации счетчика СЕ 101 указываются типы исполнения (монтажа) счетчика, параметры, схемы подключения счетчика в зависимости от исполнения.
Но схему подключения счетчика, именно того, который вы устанавливаете, всегда можно увидеть на клеммной крышке счетчика
Руководство по эксплуатации счетчика Энергомера СЕ 101 можно скачать здесь.
В части комплектации мне больше понравился счетчик Меркурий 201, у которого есть переходная пластина под крепеж вместо индукционных счетчиков, т.е. они более универсальные и при необходимости Меркурий можно установить, как на дин-рейку, так и на пластину.
Но надо отдать должное и Энергомере, они стали недавно тоже выпускать универсальные счетчики, с монтажом, как на дин-рейку, так и на место индукционных СЕ 101 R5.1, но правда цена более высокая.
Класс точности счетчика Энергомера СЕ 101 равняется 1. Напоминаю, что это максимальная погрешность счетчика, выраженная в процентах, т.е. погрешность Энергомеры СЕ 101 в пределах от -1% до +1%, что соответствует требованиям законодательства РФ в части учета электроэнергии.
При наличии напряжения на клеммах счетчика, загорается красный индикатор, сигнализируя о том, что счетчик под напряжением.
Счетный механизм счетчика Энергомера СЕ 101 имеет 6 барабанов с цифрами, правый крайний барабан – это десятые доли кВт*час, поэтому при снятии показаний счетчика их учитывать не нужно.
От подделки и от вскрытия корпуса счетчика защищает голограмма.
Пломба на винте корпуса счетчика, также указывает на целостность корпуса счетчика, и что более важное – на ней указан срок поверки счетчика. У нашего счетчика – это III квартал 2014г. На этом пожалуй закончу обзор счетчика Энергомера СЕ 101
На этом пожалуй закончу обзор счетчика Энергомера СЕ 101.
Спасибо за внимание
Советы по энергосбережению
Для искажения в меньшую сторону результатов измерений применяют:
- монтаж обходных цепей;
- изменения в конструкции;
- сильные постоянные магниты.
Эти и другие незаконные действия выявляют в ходе регулярных и оперативных проверок. Нарушителей наказывают крупными штрафами, отключают от сетей электропитания. Чтобы исключить подобные неприятности, рекомендуется использовать разрешенные способы экономии:
- замену устаревших ламп накаливания светодиодами;
- энергоэффективные системы отопления, кондиционирования;
- современную технику с высокими параметрами по КПД.
Хороший результат можно получить с помощью комплексных мероприятий. Помимо соответствующего оснащения, следует корректно использовать «мультитарифное» подключение. Работу отдельных потребителей настраивают на временные промежутки (ночь, выходные дни) с минимальной стоимостью электроэнергии. К сожалению, для реализации подобных проектов счетчик цэ6807бк не подходит.
Счётчик Энергомера СЕ101 – обзор и преимущества устройства
Электросчётчик Энергомера СЕ101 – однофазная модель прибора, для считывания объёма потраченной электроэнергии при подключении в 2-х проводную сеть переменного тока.
Устройство оборудовано 6-ти или 7-ми разрядным счётным устройством механического типа и учитывает показатели по одной расценке. Аппарат оборудован телеметрическим выходом и световым индикатором, сигнализирующим о режиме эксплуатации прибора.
Технические характеристики
Срок службы прибора
Продолжительность нормативной эксплуатации изделия – не менее 30-ти лет, количество часов до поломки – 160000. Гарантия производителя распространяется на начальные 5 лет, включая период хранения продукции на складе торгового распространителя.
Межповерочный интервал
Промежуток времени от одной до другой поверки – не менее 16-ти лет. После приобретения товара потребитель должен проверить наличие сведений о поверке изготовителем, занесённых в соответствующий раздел паспорта, все последующие работы фиксируются аналогично.
Стоимость счётчика
Цена на данную модель – от 600 рублей и выше, в зависимости от исполнения и комплектации.
Преимущества прибора
Для этого электросчётчика характерны следующие плюсы:
- невысокий собственный расход энергии;
- простота и надёжность конструкции;
Защищённость корпуса позволяет устанавливать аппарат внутри помещений или снаружи, в закрытом шкафу.
Как снять показания
Для снятия показаний достаточно выписать сведения расположенные до запятой(жёлтый прямоугольник), отображаемые в начале и конце месяца, вычесть из большего значения меньшее и умножить полученное число на расценку по тарифу.
Разновидности данного счётчика
Изделие выпускается в 13-ти модификациях, несколько различающихся корпусом, техническими характеристиками и комплектацией.
S6 145 M6 (M7)
Первые два символа указывают на разновидность корпуса, предусматривающего установку винтами в щитке, цифра 5 – значение рабочего и предельного токов соответственно 5 и 60 А, М6 или М7 – разрядность счётного механизма.
S10 145 M6 (M7) Z2
Полный аналог соответствующей модели. Последние два символа в маркировке указывают на повышенную степень защиты исполнения IP54.
Установка счётчика
В зависимости от модификации, монтаж аппарата осуществляется на ДИН-рейку или винтами. Подключение должен проводить электромонтёр, имеющий группу электробезопасности с допуском к электроустановкам до 1000В. Подсоединение осуществляется непосредственно в сеть по простой схеме:
Защищённость исполнения позволяет устанавливать устройство внутри или снаружи помещений, при условии установки в шкаф, предохраняющий от механического воздействия.
Приобретение этой надёжной и недорогой модели – оптимальный вариант электросчётчика в условиях частного дома, квартиры, предприятия или организации.
Описание прибора
По принципу действия Энергомера се 101 – электронный прибор, у которого измеряемые напряжение и ток перемножаются при использовании сигма-дельта модуляции. Затем сигнал преобразуется в величину, которая пропорциональна мощности.
Сигнал имеет импульсный характер, а суммируются импульсы счетным устройством электромеханического типа либо микроконтроллером. Результат выводится на вращающиеся барабаны или на жидкокристаллический экран. Токовых цепей может быть одна или две. В случае наличия двух – фиксируется наибольший ток.
Счетчик Энергомера ce101 относится к современным приборам, имеющим возможности для подключения счетчика к системам АСКУЭ (автоматизированного учета) или для проверочных операций. Приборы с ЖКИ обладают памятью, не зависящей от наличия питания, которая позволяет сохранять измеренные значения при отключениях от питающей сети, и жидкокристаллическим дисплеем с выводимой информацией. Если дисплей повреждается, то данные можно считать после подключения исправного экрана.
Счетчик Энергомера се 101 с ЖК-дисплеем
Подключение к системам автоматизированного учета осуществляется при помощи специальных выводов на фронтальной части корпуса, закрытых крышкой из пластмассы.
Световые индикаторы
Счетчик се 101 оснащен световыми индикаторами. На некоторых приборах два светодиода: «Сеть» и «А». Загорание одного из них, с надписью «Сеть», свидетельствует о том, что прибор подсоединен к питающей сети. Второй мигает при подключении нагрузки.
Другие модификации устройства имеют один светодиод «3200 impkW*h», работающий в двух режимах:
- при отсутствии нагрузки он горит ровным светом;
- когда появляется нагрузка светодиод начинает мигать, частота мигания пропорциональна нагрузочному току.
На некоторых моделях есть индикатор «Робр». Его загорание говорит об отсчете обратной мощности.
Если светодиод «Сеть» не горит, могут быть две причины:
- Из-за неправильного подсоединения счетчика Энергомера се 101. Следует свериться со схемой и проверить надежность подключаемых контактов;
- Неисправность в приборе или в самом светодиоде. Устройство необходимо отправить в ремонт.
Когда индикатор «Сеть» горит, а счетный механизм не работает, устройство также подлежит отправке в ремонт.
Светящийся светодиод электросчетчика
Внутри корпуса имеются:
- измерительный модуль в виде печатной платы, который преобразовывает мощность в импульсный сигнал;
- один либо два токовых датчика (трансформаторы тока, шунты).
Особенности индикационного табло
Счетное устройство разработано в нескольких видах и обладает особенностями:
- Если прибор имеет индекс М6, то для считывания выводятся шесть цифр, М7 – 7 цифр, без индекса – ЖК-дисплей с семью цифрами;
- Последняя цифра отделена запятой, на механических табло имеет красную окантовку;
- Барабанный механизм обладает стопорами, препятствующими обратному отсчету;
- Счетчик Энергомера с ЖК-дисплеем защищен от воздействия внешних электромагнитных полей.
Показания шестиразрядного электросчетчика
Важно! Если требуется работа электросчетчика Энергомера се 101 в условиях низких температур, то более надежен прибор с механическим счетным устройством. Заявленные пределы рабочих температур для него шире (от -40°С до + 70°С). Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением
Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением.
Режимы индикации для счетчиков СЕ 102 в корпусах S6 и R5
Для снятия показания на данных моделях нажимаем механическую или оптическую кнопку длительными нажатиями (удержание более 3 сек) просматриваем информацию.
Первая ветка значений показывает вспомогательные параметры типа времени, даты и тд.
Читать
Счетчик СО-ЭУ10 — технические характеристики
2 группа — общие показания по всем тарифам Для перехода в следующую (2ю) ветку навигации нажимаем кнопку первое значение это сумма текущих расходов (указывается буквой Т) по действующим тарифам (без значков часов и молотка и отвертки). Короткими нажатием кнопки так же можно посмотреть сумму на конец прошлого месяца (1Т), позапрошлого (2Т) и наконец 13 месяц назад (13Т).
Если платим по однотарифному плану: Нам для снятия показаний нужно первое значение со значком Т запишите его, если вы платите по одному тарифу то миссия выполнена показания записаны, для того чтобы посчитать сумму для оплаты перемножаем записанное число на ставку за 1 киловатт/час.
Если платим по двухтарифному плану: 3 группа — информация по тарифу 1 (день) Если мы платим по тарифам день/ночь, тогда из второй группы длительным нажатием на кнопку или переходим к следующей (3) ветке показателей — это показатели по 1 тарифу.
Видим первый показатель со значком Т1 и kWh — это текущие суммарное значение расхода электроэнергии по тарифу 1. Записываем это значение. Далее короткими нажатиями кнопки мы так же как и в предыдущей группе можем посмотреть следующие значения по тарифу 1:
- Расходы на конец прошлого месяца (значок 1Т1)
- Расход на конец позапрошлого месяца (значок 2Т1)
- Расход на конец 13 месяца назад (значок 13Т1).
4 группа — информация по тарифу 2 (ночь) Переходим к группе показателей (4) — это показатели расхода по тарифу 2.
Первое значение это сумма общего расхода по тарифу 2. (значок Т2). Записываем значение. Как и в предыдущей группе коротким нажатием на кнопку или можем просмотреть расходы по тарифу 2
- на конец прошлого месяца (1Т2)
- на конец позапрошлого месяца (значок 2Т2)
- на конец 13 месяца назад (значок 13Т2).
Разновидность устройств
Для начала вкратце разберемся, какие бывают электросчетчики, после чего выясним, какой нужен для дома, квартиры и дачи.
Итак, на сегодняшний день существуют следующие типы приборов учета:
-
Индукционные (механические) и электронные. Первые являются классикой жанра и используются до сих пор в постройках старого типа. Преимущество индукционных счетчиков электроэнергии в долговечности, надежности и невысокой цене. В то же время основным недостатком считается низкий класс точности, в результате чего Вы можете либо переплачивать лишние деньги, либо недоплачивать. В свою очередь электронные приборы учета многофункциональные, могут быть рассчитаны на несколько тарифов и к тому же лучше тем, что занимают меньше места на вводном щите. Как Вы понимаете, недостатком является более высокая стоимость и меньший срок службы, что и отбивает интерес у покупателей. Выбрать тип счетчика нужно судя по своим материальным возможностям. О том, как работает один и другой вариант, мы рассказывали в статье: .
-
Однотарифные и многотарифные. Тут уже развелась целая дискуссия среди обладателей счетчиков на два/три тарифа и обычных однотарифных приборов учета. Мы уже рассматривали преимущества двухтарифных счетчиков, где предоставляли как негативные, так и положительные отзывы покупателей. Еще раз повторяем, что рациональность выбора электросчетчика на несколько тарифов зависит от региона проживания и от того, какой бытовой техникой Вы пользуетесь чаще. Если у Вас ночной ритм жизни, лучше выбрать и купить многотарифный счетчик для дома и квартиры.
-
Однофазный либо трехфазный. Тут все просто и выбор счетчика зависит от вида электроснабжения вашего дома или квартиры) — однофазного или трехфазного.
- Класс точности. Данная характеристика показывает процентную погрешность счетчика электроэнергии при учете расхода электроэнергии. На сегодняшний день необходимо применять устройства с классом точности не ниже, чем 2,0 (согласно Постановления Правительства РФ от 04.05.2012 N 442 (ред. от 22.06.2019), см. Правила организации учета электрической энергии на розничных рынках. п. 138). Чем точнее учет, тем меньше вероятность обмануться при оплате «за свет».
-
Мощность.Еще одна не менее важная характеристика, которую нужно учитывать при выборе счетчика электроэнергии — суммарная электрическая нагрузка (мощность). Рынок электротехнических изделий предлагает счетчики прямого включения в диапазоне токовой нагрузки от 5 до 100А. О том, как определить потребляемую мощность электроприборов, мы рассказывали в отдельной статье.
-
Способ крепления. Корпус может крепиться либо на DIN-рейку либо болтами.
- Условия применения. Существуют устройства, предназначенные для использования только в отапливаемых помещениях, а существуют уличные модели. Счетчики должны эксплуатироваться в тех условиях, которые установлены в паспорте прибора учета.
Краткий видео обзор по выбору электрического счетчика для дома и квартиры:
Советы экспертов
Меркурий 202.5 5-60А/220В кл.т.1,0
Однотарифный счетчик Меркурий 202.5 по праву занимает свое место в этом рейтинге, современный прибор с классическим дизайном отвечает всем требованиям покупателей. Судя по отзывам, устройство может работать при низких температурах и высокой влажности (-45/90%). Прибор имеет технологический запас по классу точности, что гарантирует правильность показаний. В технологию прибора заложен шунт для измерения тока, а импульсный выход позволяет использовать счетчик как автономно, так и в системе АСКУЭ.
Производитель гарантирует непрерывную работоспособность устройства на протяжении 30 лет. Также стоит отметить скромные габаритные размеры и небольшую массу. За столь невысокую стоимость, вы получите исправно работающий электросчетчик, который можно установить хоть на лестничной площадке, хоть в неотапливаемом погребе.
Достоинства:
- Низкая стоимость;
- Механическая индикация;
- Высокая точность показаний;
- Прибор можно установить самостоятельно;
- Долговечность.
Недостатки:
Иногда бывают заводские браки.
Простой в эксплуатации, счетчик Меркурий 202.5 понравится тем, кто ищет современный прибор, выполняющий свои непосредственные функции. Конечно, устройство не поддерживает многие опции, но для установки на даче или в гараже он идеален.
Световые индикаторы
На лицевой панели электрических счетчиков находятся 1 или 2 светодиода. Один из светодиодов, обозначенный как “3200 imp/kW•h” или “1600 imp/kW•h” выполняет 2 функции:
- непрерывное свечение — подключение к сети и отсутствие потребляемой мощности;
- мерцание — пропорционально величине нагрузки.
Данный индикатор имеется во всех моделях электрических счетчиков.
Для моделей CE101 S6 и S10 характерно наличие второго индикатора “Робр”, который загорается при наличии обратной мощности.
Индикатор сети и нагрузки при потребляемой мощности ниже порога срабатывания светится с пониженной яркостью. При увеличении нагрузки светодиод начинает включаться ярко на время 30-90 мс с частотой, пропорциональной величине нагрузки.
Виды терморегуляторов для теплого пола
Подсчитав количество импульсов счетчика за выбранный промежуток времени, можно определить величину потребляемой мощности. Данная функция СЕ 101 удобна при дистанционном контроле и неисправности индикатора.
Плюсы и минусы использования счетчика энергомера
Плюсы использования счетчика энергомера:
- Контроль потребления электроэнергии. С помощью счетчика энергомера можно контролировать потребление электроэнергии в режиме реального времени, что позволяет оптимизировать расходы на электроэнергию.
- Удобство использования. Счетчики энергомеры обычно имеют простой и удобный интерфейс, что позволяет быстро настраивать и использовать их.
- Точность измерений. Счетчики энергомеры обладают высокой точностью измерений, что позволяет получать более точные данные о потреблении электроэнергии.
- Дополнительные функции. Некоторые модели счетчиков энергомеров имеют дополнительные функции, такие как удаленное управление и мониторинг, анализ данных потребления энергии и оптимизация расходов.
- Экономия денег. Использование счетчика энергомера позволяет контролировать расходы на электроэнергию и оптимизировать их, что может привести к экономии денег на оплату электроэнергии.
Минусы использования счетчика энергомера:
- Необходимость установки. Для использования счетчика энергомера необходимо провести установку и подключение к электрической сети, что может быть сложно для некоторых пользователей.
- Дополнительные расходы. Установка и использование счетчика энергомера может потребовать дополнительных расходов на приобретение и монтаж оборудования.
- Необходимость настройки. Для получения максимальной пользы от использования счетчика энергомера необходимо провести его настройку, что может потребовать времени и усилий.
Вот таблица, в которой сравниваются основные характеристики разных типов счетчиков энергомеров:
Тип счетчика | Примеры моделей | Основные характеристики |
---|---|---|
Электромеханический | ЭС-20, ЭС-22, ЭС-32, ЭС-34 | Однофазные или трехфазные, одно- или двухтарифные, точность измерения до 1,5% |
Однофазный электронный | СЭТ-4ТМ, СЭТ-4ТМ.03, Меркурий 201, Меркурий 203 | Однофазные, одно- или двухтарифные, точность измерения до 0,5%, имеют ЖК-дисплей для отображения показаний |
Трехфазный электронный | СЭТ-4ТМ.02, СЭТ-4ТМ.03-3F, Меркурий 230, Меркурий 234 | Трехфазные, одно- или двухтарифные, точность измерения до 0,5%, имеют ЖК-дисплей для отображения показаний |
Умный счетчик | Арктика Плюс, Меркурий 230 ART, Янтарь 3M | Однофазные или трехфазные, одно- или двухтарифные, точность измерения до 0,2%, имеют возможность удаленного управления и мониторинга, анализа данных и оптимизации расходов. |

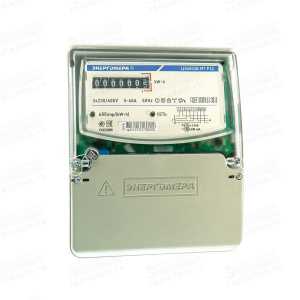

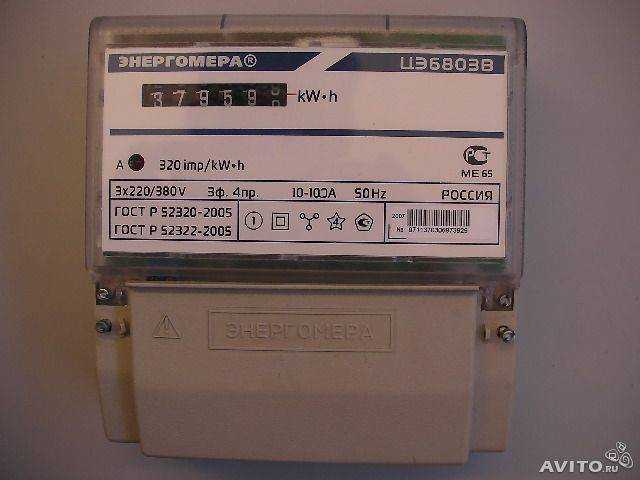

Счетчик ЦЭ6803в
Электрический счётчик ЦЭ6803в – это устройство высокого класса надёжности и точности, которое подсчитывает количество использованной электроэнергии в цепях трёхфазного переменного тока. Приборы учёта нужны в основном на промышленных предприятиях, где мощное электрооборудование потребляет такой ток.
Применение и назначение ЦЭ6803в
Прибор, изготовленный российской фирмой Энергомера, измеряет активную часть потребляемого тока, подключённого к нагрузке обслуживаемой электросети. Счётчики Энергомера ЦЭ6803в ведут учёт расхода электричества только по одному тарифу. Это исключает их применение при поставке по разной цене электроэнергии в дневное и ночное время суток.
Важно! В реестре измерительных устройств электросчётчик значится, как прибор учёта и контроля потребления электрического тока. В категории «Средства измерения» счётчик значится под номером 12673-06
Условия эксплуатации
Как опломбировать счетчик электроэнергии
Конструкция электросчётчика рассчитана на определённые условия эксплуатации:
- Температурный режим в месте установки счётчика ЦЭ6803в должен соблюдаться в пределах от – 400С до + 600С.
- Влажность окружающей среды не должна превышать 98%.
- Установка прибора производится в пространстве, защищённом ограждающими конструкциями от внешнего воздействия атмосферы.
Расшифровка маркировки
Как опломбировать счетчик электроэнергии
На лицевой панели счётчика видно, в соответствии с какими стандартами выпускается ЦЭ прибор. Это ГОСТ Р 52320-2005 и ГОСТ Р 52322-2005.
Маркировка содержит в себе информацию о технических условиях эксплуатации. Чтобы понять кодировку, необходимо расшифровать ряд знаков.
Например, на лицевой панели и в паспорте счётчика указана маркировка следующего содержания – ЦЭ6803в/1 1Т 220в 1-7,5А 3ф.4пр. М6 Ш33:
- дробное выражение /1 – первый класс точности;
- 1Т – счётчик делает расчёт только по одному тарифу;
- 220в – 4-х проводное подключение напряжением бытовой сети;
- 3ф.4пр – схема подключения (четыре провода для 3-х фазного тока);
- М6 – вид счётного устройства, механизм электромеханический с шестиразрядным интерфейсом;
- Ш33 – способ крепления корпуса прибора, в данном случае означает монтаж в шкафу, Р31 означает крепление на DIN-рейке.
Таблица расшифровки марки ЦЭ 6803в
Конструктивные особенности
Принцип работы ЦЭ 6803 ничем не отличается от аналогичных приборов. Электросчётчик имеет свои конструктивные особенности.
В блоке управления данные напряжения и силы входящего тока сублимируются в импульсы. Импульсная частота находится в прямой пропорциональной зависимости от мощности энергетического входящего потока. Обработку данных выполняет микропроцессор. Именно он отвечает за точный учёт счётчиком Энергомера ЦЭ6803в потреблённой электроэнергии.
Интерфейс электросчётчика ЦЭ6803в
В электросчётчике встроены клеммы, через которые происходит включение тестера для проверки технического состояния прибора. В счётчике есть энергонезависимый блок памяти. В случае аварийного отключения тока на дисплее фиксируются последние показания, дата, время и тариф.
Обратите внимание! Если светодиод «Сеть» не загорается, то нужно проверить состояние клеммных соединений. В противном случае прибор будет нуждаться в ремонте. Второй индикатор «600 imp/(kW-h)» своим свечением сигнализирует о потреблении номинальной мощности электрического тока
Второй индикатор «600 imp/(kW-h)» своим свечением сигнализирует о потреблении номинальной мощности электрического тока.
Технические характеристики
При покупке электросчётчика обязательно нужно ознакомиться с техническими характеристиками ЦЭ6803в. Они указаны в паспорте прибора. Например, для счётчика ЦЭ6803в Р32 технические параметры должны соответствовать следующим данным:
- класс точности – 1;
- количество тарифов – 1;
- частота входного тока – 50 Гц;
- величина номинального тока – 5 А;
- допустимое напряжение сети – 3х(230 – 400) в;
- максимальная сила тока – 60 а;
- чувствительность учётного механизма – от 20 до 40 мА;
- рабочий диапазон температуры – от + 400С до – 700С;
- класс защиты от внешнего проникновения влаги и пыли – IP51;
- габариты прибора – 141 х 170 х 52.
Как подключить трехфазный счетчик в частном доме, квартире?
Этот вопрос, как и вопрос о проверке правильности работы счетчика, требует точного ответа. Чтобы правильно подключить счетчик электроэнергии, необходимо связаться с соответствующей энергокомпанией, которая направит к вам квалифицированного сотрудника. Каждое такое устройство должно иметь проверочную печать с надписью о том, когда оно проверялось в последний раз. Сотрудник электростанции установит печать.
Также нельзя забывать о том, что следует немедленно связываться с соответствующим поставщиком энергии после подключения счетчика, чтобы подписать контракт на поставку энергии на условиях, предварительно согласованных с представителем компании. Контракт должен включать информацию о том, есть ли у вас доступ к однофазному или трехфазному электричеству и как вы будете рассчитываться: в единой или двойной тарифной системе. Это очень важный шаг, потому что большинство компаний перед подключением счетчика выдают только предварительный договор. Конечно, данный документ никоим образом не является обязательным, и вы можете нести ответственность за использование электроэнергии из незаконного источника питания и без действующего договора с поставщиком.
Снимаем показания со счетчика Энергомера СЕ-102
Электросчетчик Энергомера СЕ-102 — это однофазный многотарифный прибор учета электроэнергии, который позволяет снимать показания по тарифам день/ночь. Вся информация выводится на электронное табло счетчика. Разновидностей Энергомеры СЕ-102 несколько и отличаются типами корпусов, если смотреть глазами обычного рядового пользователя, у которого этот счетчик установлен в доме или квартире. Варианты корпусов следующие: S6, S7, R5 и R8.Числовые вариации моделей счетчика 145, 245, 148, 248.
Просмотр режимов индикации может быть осуществлен как в автоматическом режиме так и в ручном.
- В автоматическом режиме данные на дисплее отображаются последовательно и циклично с небольшим интервалом.
- В ручном режиме для выбора необходимой информации нужно воспользоваться управляющей кнопкой. В зависимости от исполнения модели для переключения режимов между показателями существуют кнопки КАДР, или оптическая кнопка просмотр . Для удобства и быстрого поиска всю информацию на счетчике Энергомера СЕ-102 поделили на группы. В каждой группе свои показатели.
Переход между группами меню осуществляется длительным нажатием на управляющую кнопку или , а просмотр параметров внутри группы выполняется короткими нажатиями на эту же кнопку.
Показания счетчика записываются до знака запятой.
Режимы индикации для счетчиков СЕ 102 в корпусах S6 и R5
Для снятия показания на данных моделях нажимаем механическую или оптическую кнопку длительными нажатиями (удержание более 3 сек) просматриваем информацию.
Первая ветка значений показывает вспомогательные параметры типа времени, даты и тд.
2 группа — общие показания по всем тарифамДля перехода в следующую (2ю) ветку навигации нажимаем кнопку первое значение это сумма текущих расходов (указывается буквой Т) по действующим тарифам (без значков часов и молотка и отвертки). Короткими нажатием кнопки так же можно посмотреть сумму на конец прошлого месяца (1Т), позапрошлого (2Т) и наконец 13 месяц назад (13Т).
Если платим по однотарифному плану:Нам для снятия показаний нужно первое значение со значком Т запишите его, если вы платите по одному тарифу то миссия выполнена показания записаны, для того чтобы посчитать сумму для оплаты перемножаем записанное число на ставку за 1 киловатт/час.
Если платим по двухтарифному плану:3 группа — информация по тарифу 1 (день)Если мы платим по тарифам день/ночь, тогда из второй группы длительным нажатием на кнопку или переходим к следующей (3) ветке показателей — это показатели по 1 тарифу.
Видим первый показатель со значком Т1 и kWh — это текущие суммарное значение расхода электроэнергии по тарифу 1. Записываем это значение.Далее короткими нажатиями кнопки мы так же как и в предыдущей группе можем посмотреть следующие значения по тарифу 1:
- Расходы на конец прошлого месяца (значок 1Т1)
- Расход на конец позапрошлого месяца (значок 2Т1)
- Расход на конец 13 месяца назад (значок 13Т1).
4 группа — информация по тарифу 2 (ночь)Переходим к группе показателей (4) — это показатели расхода по тарифу 2.
Первое значение это сумма общего расхода по тарифу 2. (значок Т2). Записываем значение.Как и в предыдущей группе коротким нажатием на кнопку или можем просмотреть расходы по тарифу 2
- на конец прошлого месяца (1Т2)
- на конец позапрошлого месяца (значок 2Т2)
- на конец 13 месяца назад (значок 13Т2).
Считаем сумму к оплате
Если у вас двухтарифная система оплаты ты оплачиваем по значениям Т1 — расходы в дневное время. и значение Т2 — расходы в ночное время. Для подсчета общей суммы оплате за электроэнергию (свет)1) берем число Т1 и умножаем его на ставку за 1 киловатт/час в дневное время.2) Берем число Т2 и умножаем на стоимость 1 киловатт/час в ночное время.
