Как сделать подключение теплого пола к терморегулятору

Подключение терморегулятора к водному тёплому полу

схема подключения

Несмотря на то, что установка терморегулятора для водного напольного покрытия не является обязательным условием, многие домовладельцы всё же производят его монтаж. Это позволяет контролировать уровень подачи тёплого водного потока в систему.

Прибор может быть выбран как механического типа, так и электронного. Учитывая преобладание высокой степени инертности водяного пола, рекомендуется приобретать термодатчики воздушных разновидностей.

Пошаговое руководство:

1. Прежде всего производим монтаж датчика температурного режима. Поверхность стены, на которой расположится датчик, ни в коем случае не может обогреваться. Это может нарушить общий рабочий процесс системы. Лучшим вариантом станет размещение датчика в максимальной близости с термостатом.
2. Непосредственно в системе отопления производится монтаж специализированного сервопривода. Техническое устройство несёт ответственность за подачу тёплого водного напора, переходящего в контуры.
3. Все провода, имеющиеся в наличии, следует соединить в одну цепочку.
4. Настроить все элементы.
5. При завершении монтажа следует подключиться к сети и проверить работоспособность всей конструкции. Для этого необходимо проводить замеры (около 90-120 минут) обыкновенным градусником в месте, где установлен датчик. Правильная работа должна полностью исключать колебания показателей или их существенное отличие.
6. Работу с электричеством следует проводить только после обесточивания цепи, что станет гарантом безопасности.

Какой терморегулятор выбрать

Как выбрать терморегулятор для теплого пола

Механический аппарат подойдёт для небольших обогреваемых площадей, например ванная комната. Потребление электричества, для обогрева такого помещения, не значительное, при этом пол будет прогреваться быстро. Осуществлять программирование режимов нагрева в такой комнате не имеет смысла.

Если помещение просторное, то для его обогрева потребуется большой объём ресурса, важна возможность регулировки нагрева. То есть, чтобы тёплый пол грел тогда, когда в комнате находятся люди. В данном случае, рекомендованы цифровые или программированные модели, их высокая цена компенсируется сокращением затрат на электричество при эксплуатации.

Предлагаем ознакомиться с статьей — как выбрать терморегулятор для тёплого пола, где представлен рейтинг производителей, обзор моделей, советы по выбору.

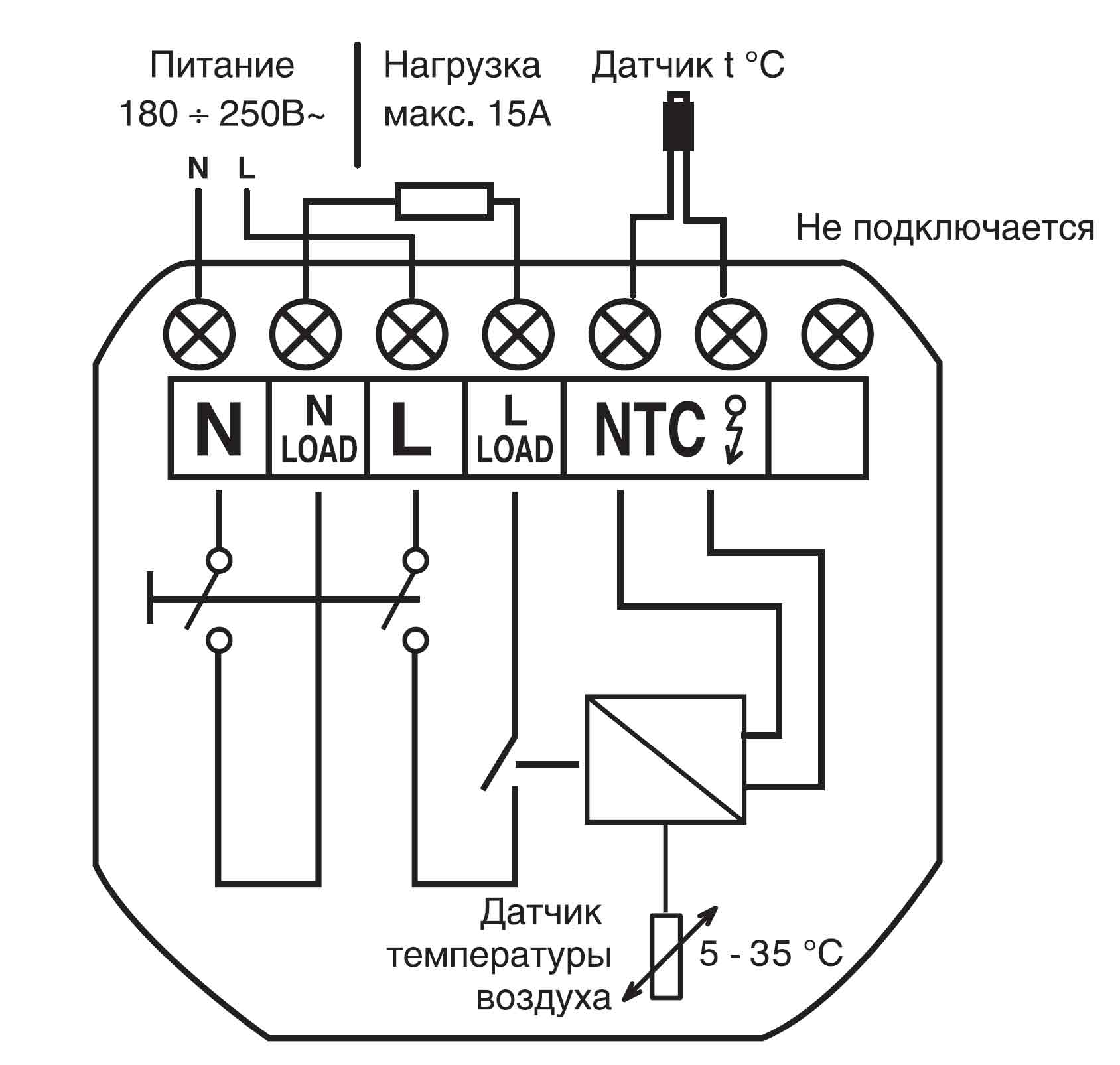

Каким образом правильно подключить регулятор теплого пола

Подключение регулятора температуры теплого пола не требует специального образования и каких-либо особых навыков.

Это вполне можно сделать самостоятельно, если у Вас есть минимум знаний по электрической части и придерживаясь определенной последовательности действий. В первую очередь нужно выбрать и приобрести сам прибор. Затем его необходимо подготовить к подключению.

Для начала нужно осмотреть устройство, чтобы визуально исключить возможность поломок и повреждений.

Затем в соответствии с перечнем, который предоставляется производителем, необходимо проверить наличие всех перечисленных в нем составляющих. Затем проверяется надежность средств для укрепления аппарата и правильность соединения термопары. Только после этого можно приступать непосредственно к подключению терморегулятора.

Схема подключения регулятора температуры теплого пола изображена либо в инструкции по эксплуатации, либо на корпусе самого термостата. Изучив ее, вполне можно подключить устройство самостоятельно. Любой из видов терморегуляторов теплого пола имеет специальные колодки для подключения проводов, каждая из которых выполняет определенные функции:

Все работы по подключению и настройке терморегулятора теплого пола нужно производить предварительно отключив напряжение.

Последним этапом является проверка того, правильно ли функционирует устройство. Для этого необходимо придерживаться следующей последовательности действий:

Если необходимо уменьшить желаемую температуру, нужно повернуть реле на выбранную позицию и при этом подача электроэнергии должна прекратиться, что свидетельствует о том, что прибор функционирует правильно.

Если, при увеличении температуры, нет напряжения в контактах № 3 и № 4, то нужно проверить работу температурного датчика теплого пола. Для этого с помощью специального прибора можно измерить сопротивление в проводах и сравнить их с паспортными данными. Если параметры не совпадают, то можно потребовать замену датчика температуры теплого пола.

Если Вы приобрели программируемый датчик, то сообщение о возможной неисправности высветится на его панели.

Существует еще один метод проверки правильности работы терморегулятора теплого пола. Для этого можно подключить систему подогрева напрямую. Чтобы это сделать, нужно при отключенном напряжении подсоединить контакт № 4 к контакту № 1, а контакт № 3 к контакту № 2 и подать напряжение в сеть, подождав примерно пол часа, попробуйте пол, если он нагрелся, значит причина дефекта — в самом регуляторе температуры теплого пола.

Вкратце о термодатчике

В комплекте идет терморегулятор и датчик температуры. Монтаж датчика температурыпроисходит с применением пластиковой гофрированной трубки. Датчик в гофре закладывается в стяжку.

Новые датчики имеют функцию программирования.

Благодаря этой функции хозяин может настроить регулятор температуры так, что во время его отсутствия теплый пол будет работать в экономическом режиме. При этом, за определенное время до прихода хозяев, устройство переходит в обычный режим, тем самым нагревает помещение до необходимой температуры. Несмотря на то, что стоимость программируемого терморегулятора дороже обычного, лучше не экономить на этом, ведь за 2 сезона он окупается.

Неисправности

Надежность термостатов зависит от качества комплектующих, из которых изготовлены устройства.

Типовые неисправности:

Механические повреждения – часто встречающиеся поломки для приборов низкой ценовой категории

Неаккуратное обращение приводит к выходу из строя кнопок, колесиков и лицевых панелей.
Важной составляющей термостата является контактное реле, ресурс которого ограничен количеством циклов включения-выключения. Со временем деталь изнашивается и питание перестает подаваться на греющий кабель;
Скачки напряжения в электросети гарантированно выводят из строя электронную «начинку» контроллера;
Неправильное подключение прибора может привести к короткому замыканию и порче устройства.

Установка датчика температуры

Чтобы осуществлять контроль и управление системой, необходимо установить специальный термостат и датчик температуры. Термостат представляет собой регулятор (механический либо электронный) с помощью которого можно выставлять оптимальный температурный режим, а также время включения/отключения системы. Его монтируют в стене, рядом с розетками.

Что касается датчика температуры, его нужно устанавливать в самом полу. Для этого создается специальная штроба в стене от термостата, которая строго вертикально направляется к перекрытию. Дальше датчик помещается в гофрированную трубу и ведется к месту контроля температуры электрического теплого пола под плитку.

Этим местом выступает середина между двумя витками кабеля, при этом никаких пересечений вблизи быть не должно. Гофра защищает датчик от повреждений, а также позволяет обеспечить доступ к нему в любое время (к примеру, когда он выйдет из строя). Тот конец гофры, который будет находиться в стяжке, для надежности рекомендуется залить герметиком, чтобы раствор не попал внутрь.

Как работает терморегулятор?

Основное предназначение терморегулятора – поддержание стабильной работы электрического теплого пола. В зависимости от заданных параметров, он включает и выключает нагревательные элементы в определенное время. Такое действие позволяет снизить энергопотребление без ущерба качества отопления. Регулятор температуры принимает информацию о системе при помощи специального датчика. Он устанавливается внутрь конструкции, где фиксирует изменения заданного температурного режима.

Подключение теплого пола к терморегулятору

Существуют следующие разновидности приборов для регулирования работы напольной системы отопления:

• механические. Работает благодаря наличию специального реостата механического типа, который контролирует температуру системы отопления;

• электронные. Рабочая температура кабельных нагревательных элементов устанавливается с применением электронного реле;

• программируемые. Работают на основании заданной программы. Она контролирует процесс включения и выключения нагревательных элементов в определенное время.

Несмотря на разницу в устройстве приборов данного типа, схема их подключения ни чем не отличается.

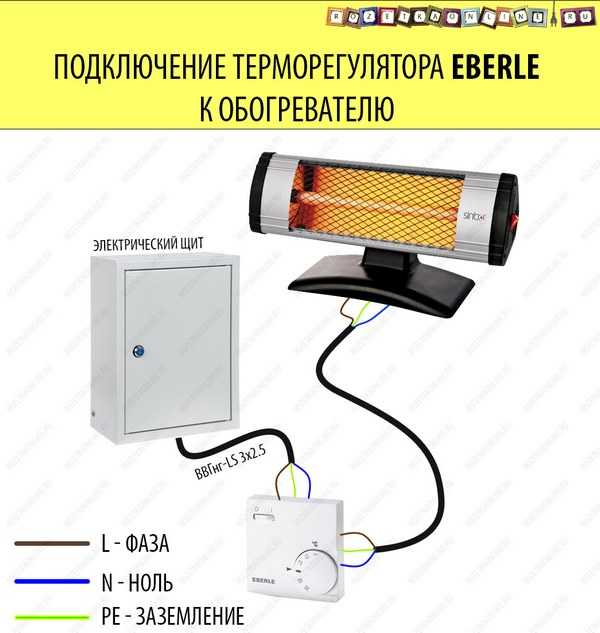

Прямое подключение терморегулятора Эберле к обогревателю

Самая простая и распространенная схема монтажа — это подсоединение кабеля питания обогревателя напрямую к терморегулятору Eberle.

Достаточно подать электрический ток и настроить температуру срабатывания регулятора, чтобы схема работала. Принцип прост: Питание от источника, например, электрощита, попадает в терморегулятор, где, в зависимости от окружающей температуры, или передаётся обогревателю или нет.

Если вы заранее знаете, что будете пользоваться электрическим нагревом и выбрали место установки обогревателя – это ваш вариант. При этом удобно спрятать всю проводку и избежать лишних соединений.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

• корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
• колба из прозрачного пластика или стекла с нанесенной шкалой;
• поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-15С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

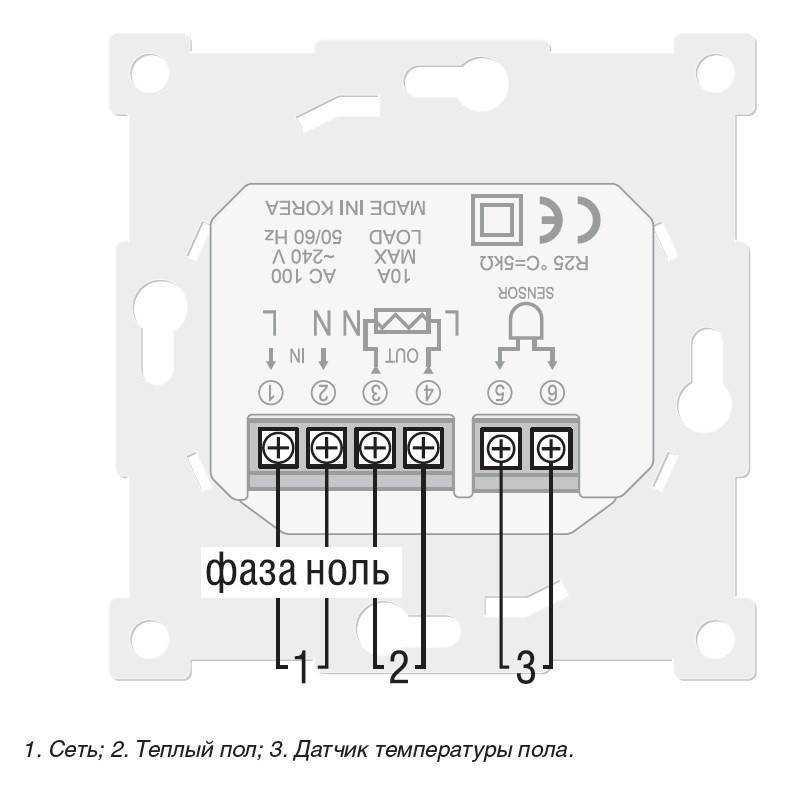

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Отличия в подключении термостата от вида кабеля

Схемы подсоединения терморегулятора к тёплым полам с разным кабелем, не значительно, но отличаются. У кабелей различное строение и количество жил, бывают: двухжильные и одножильные.

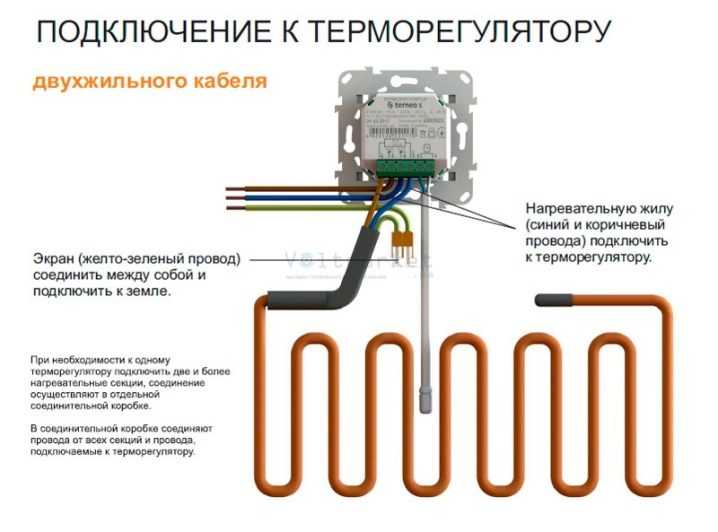

Подключение к термостату двужильного кабеля

Двужильный кабель — три провода под защитной оболочкой. Два токопроводящих (коричневого и синего цвета), один заземляющий (жёлто-зелёный). Данный вид предпочтительней при оборудовании тёплых полов, так как подсоединяется к термостату только одним концом.

Схема подключения:

• в 3 клемму вставляется коричневый фазовый проводник;
• в 4 — синий нулевой;
• в 5 — заземляющий.

Схема с двужильным кабелем

Одножильного кабеля

Одножильный кабель — в нём всего один токоведущий провод, а второй заземляющий. Особенности подключения следующие:

• к 3 — 4 контакту подсоединяются оба конца токоведущего кабеля;
• к 5 подводится заземление.

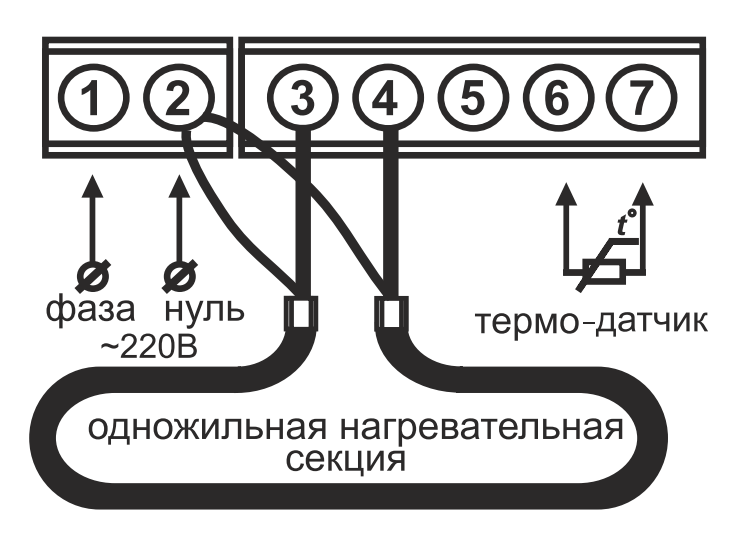

Схема с одножильным кабелем

Зачем нужно регулировать температуру пола

Первая причина, почему теплые полы снабжаются автоматическими регуляторами температуры (еще их называют термостатами) – комфортные условия для эксплуатации. Для жилых помещений достаточно прогреть напольное покрытие до 26 °С, для детских учреждений достаточно и 24 °С. С повышением температуры может возникнуть ощущение дискомфорта, а нагреть полы до 30 градусов и выше современные греющие кабели или маты вполне способны.

Но на самом деле главное не это. При разогреве до максимально возможной температуры источники тепла, будь то кабели, маты или пленочное покрытие, могут быть повреждены. Либо их срок службы заметно сократится.

Дополнительная задача, решаемая терморегуляторами – экономия электроэнергии. Для этого применяются более сложные по конструкции датчики. С их помощью максимально исключаются временные интервалы работы теплого пола, в течение которых его работа никому не нужна и электроэнергия расходуется напрасно.

Поводов снизить рабочую температуру и даже полностью отключить теплый пол от сети достаточно. Это и отсутствие людей в помещении или в доме, повышение общей температуры в помещении, ночные часы. Чем сложнее устроен терморегулятор, тем больше предусматривается ситуаций, в которых можно сэкономить. Но, соответственно, такое устройство и стоит дороже.

Электрический теплый пол – разновидности

В целом принцип работы у всех модификаций одинаковый. Подключение нагревающего элемента, уложенного в стяжку, производится к сети переменного тока с использованием выключателя – это простейшая схема.

На сегодняшний день лидером российского профильного рынка является – Теплолюкс. Данная компания производит все необходимое для рассматриваемых работ и притом высокого качества.

Рабочий контур пола бывает:

• пленочный (углеродный, биметаллический);
• кабельный резистивный (как одножильный, так и двухжильный);
• в виде матов (сетчатая гибкая основа с уже уложенным на нее проводником);
• карбоновым.

Что представляет собой терморегулятор

Система теплого пола подразумевает установку нагревательных элементов под напольное покрытие с последующим соединением с электросетью. Это осуществляется не напрямую, а через регулирующий прибор – термостат.

Естественно, что данная система отопления снабжена датчиком температуры. Монтаж этого устройства осуществляется с применением гибкой пластиковой трубки, установленной непосредственно в стяжку пола.

Последние модели термостатов оснащены системой программирования, что не может не радовать. Это довольно удобно, потому что дает возможность владельцу определять, когда настраивать систему отопления на режим экономии, а когда задействовать ее на полную мощность для достижения максимального комфорта, например, после долгого дня, когда вся семья вернулась домой.

Можно выделить такие виды терморегуляторов:

• Аппараты с режимом экономии. Он дает возможность снизить температуру в помещении на время, когда в нем нет жильцов, на определенное количество градусов, что позволит слегка сократить потребление электричества.
• Термостаты, дополненные программируемым таймером. Контроль температуры осуществляется посредством установленной программы таймера. Таймер посылает команды на регулятор температуры, корректируя, таким образом, силу нагрева в конкретное время.
• Интеллектуальные программируемые регуляторы температуры. На экране такого дисплея можно устанавливать чередование заданных режимов. Аппарат сам определяет, когда и какую программу выполнить, исходя из определенных факторов.
• Регулятор температуры с ограничительным датчиком. Он дает возможность задать предельно низкие и высокие величины нагрева пола при конкретной температуре воздуха. Таким образом, можно предостеречься от возможного перегрева, сохранив целостность имеющегося напольного покрытия.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя

Следует обратить внимание на устройство заземления, иначе система будет «биться» током

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Подключение элементов системы к сети

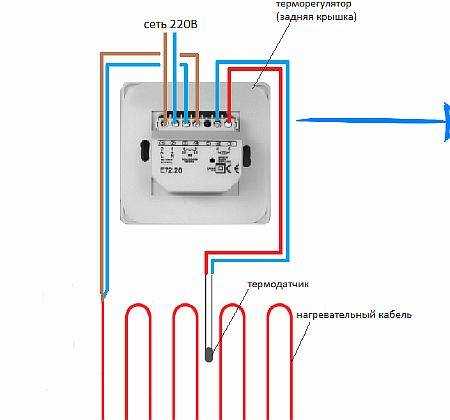

После установки температурного датчика производится подключение теплого пола к терморегулятору. Схема подсоединения всех элементов системы выглядит следующим образом:

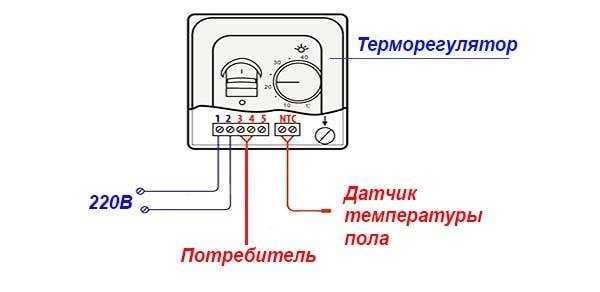

Конструкция терморегулятора для теплого пола

• К первому и второму гнезду прибора производится подсоединение сетевых проводов с напряжением 220 В. Схема подключения должна строго соблюдаться. К первому гнезду подключается провод L (фаза). Он чаще всего окрашивается в белый, черный или коричневый цвет. Ко второму гнезду подсоединяется провод N (ноль). Он маркируется синим цветом.
• К третьему и четвертому гнезду производится подключение теплого пола кабельного типа. Схема подсоединения следующая: третий контакт – N (ноль), четвертый – L (фаза).
• Пятое гнездо предназначено для установки заземления. Этот кабель окрашивают в зеленый цвет.

• Подключение температурного датчика производится к шестому и седьмому гнезду. Принцип полярности в данном случае не нужно соблюдать. Подключение датчика производится в произвольном порядке.

• После подсоединения всех проводов к терморегулятору, их необходимо аккуратно подогнуть и уставить прибор в готовую коробку.
• Регулятор температуры выставляют при помощи строительного водяного уровня в правильном положении. Только после этого можно приступать к его фиксации при помощи болтов, которые входят в комплект от производителя.
• На готовую коробку производится монтаж рамки от прибора. Когда она окажется на месте, можно устанавливать основную часть лицевой панели. Характерный щелчок при монтаже будет указывать на то, что все сделано правильно.

После установки проверяют, насколько регулятор температуры работоспособен. Для этого включают питание и устанавливают для нагревательных элементов минимальную рабочую температуру. Для этого на приборе присутствует специальная кнопка или ручка в зависимости от конкретной модели.

Преимущества терморегуляторов Urie

После данных манипуляций необходимо выставить максимальную температуру обогрева, которую должен достигать теплый пол кабельного типа. Правильность действий должно подтвердиться характерным щелчком. Он указывает на замыкание цепи обогрева.

Видео:

http://electro-heating.com.ua/tepliy-pol-svoimi-rykami.html

Монтаж и проверка датчика температуры пола своими руками

https://gold-cottage.ru/poly/infrakrasnyj_plenochnyj_teplyj_pol_svoimi_rukami.html

https://leroymerlin.ru/advice/elektrotovary/montazh-plenochnogo-teplogo-pola/

http://electricvdome.ru/tepliy-pol/montaj-elektricheskogo-teplogo-pola.html

Как установить датчик температуры теплого пола?

Как отключить водяной теплый пол. Регулировка нагрева водяных полов

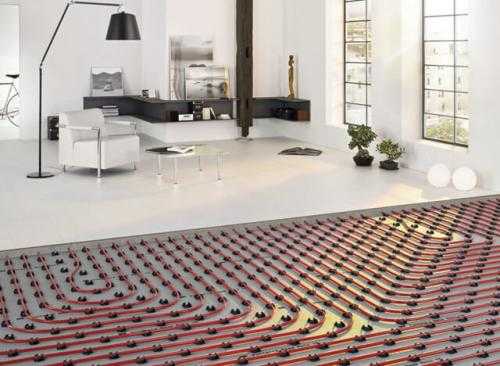

Чаще всего для обустройства водяного обогрева пола используют соединение отопительных контуров посредством коллектора, на который заходят оба конца трубопровода: один из них подает теплоноситель, а второй — возвращает его обратно. На вход в каждый из отопительных контуров поступает горячая вода, имеющая одинаковую температуру.

Поскольку протяженность трубопроводов разная, то каждое из помещений прогревается до разной температуры. Например, для ванной данный параметр должен составлять 25 градусов, а для жилых комнат он не может превышать 22 градуса. Чтобы добавить или убавить степень обогрева помещения, нужно изменить количество носителя тепла, подаваемого в контур.

Наиболее простым способом, как регулировать температуру водяного теплого пола, считается оснащение коллектора специальными вентилями на вход и выход (подробнее: » Схема коллектора теплого пола – как всё должно работать «). Путем поворота их головок можно корректировать количество носителя тепла, подаваемого в каждый из контуров. В этом случае ориентироваться приходится только на собственные ощущения, а такой способ регулировки обогрева нельзя назвать удобным.

Последовательность действий при этом следующая:

• регулировочные вентили подкручивают;
• ожидают в течение некоторого времени, пока не прогреется пол;
• оценивают результат;
• снова подкручивают вентили и т.д.

Поскольку температура на улице практически никогда не бывает одинаковой в течение даже одних суток, хозяевам дома приходится вращать вентили очень часто, причем вручную.

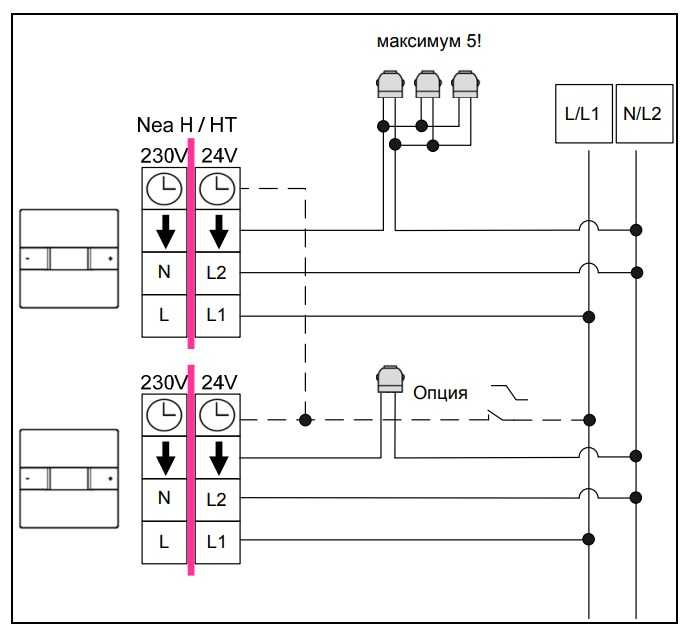

С целью автоматизации и механизации регулировки подачи тепла применяют специальные регулировочные устройства: контролирующий и управляющий термостат для водяного теплого пола, и исполнительный сервопривод

Термостаты, изображенные на фото, обычно размещают в каждом помещении, где смонтировано напольное покрытие с водяным обогревом. В свою очередь сервоприводами оснащают каждый контур на гребенке подачи носителя тепла. Они согласно сигналам увеличивают либо уменьшают количество воды, поставляемой в контур. Термостаты связывают с конкретными сервоприводами и подают на них команды управления.

Регуляторами контролируется либо температура теплого водяного пола, либо воздушной массы в комнате. При этом отслеживать температурный режим воздуха в комнате приходится тогда, когда обогрев напольной поверхности является единственным способом отопления в доме.

В продаже имеются модели, которые способны одновременно отслеживать оба показателя. В данном случае, основным параметром оценки до того, как настроить водяные теплые полы, является температура воздуха, а вторичным – пола.

Принцип функционирования регулятора пола с обогревом:

1. На корпусе оборудования устанавливают нужную температуру (напольной поверхности или воздуха в зависимости от конкретной модели).
2. В случае отклонения параметра в ту или иную сторону, на сервомоторы приходит сигнал, после чего подача носителя тепла либо увеличивается, либо снижается. В итоге через некоторый временной период температура приходит в норму.

Когда трубы залиты стяжкой, необходимо время на то, чтобы весь бетонный массив нагрелся или остыл. При наличии настильной системы обогрева пола инерционность меньше и тогда изменения наступают быстрее.

Монтаж одножильного кабеля

Схема установки основных элементов электрического теплого пола выглядит следующим способом:

• При необходимости выравнивается поверхность основания.

• При помощи клеящей ленты производится монтаж теплоизоляционной подложки с фольгированным покрытием.

• К коробке терморегулятора подводится силовой кабель. В результате соединительная муфта должна находиться внутри конструкции под стяжкой.
• На подготовленном основании устанавливается клейкая лента. Она должна размещаться перпендикулярно виткам электрического кабельного теплого пола и надежно фиксировать его.
• Между витками кабеля устанавливается гофрированная трубка, куда производится монтаж температурного датчика.
• При помощи тестера проверяют рабочее сопротивление кабеля, которое не должно отличаться от указанного в паспорте значения больше, чем на 10%. Если все в порядке, производится заливка цементно-песчаной стяжки.
