Гидравлические испытания трубопроводов систем отопления

Проведение испытаний в частных домах

Стоит отметить, что в теплосетях автономного типа, которые используются в частных домах, давление обычно не более 2 бар. Поэтому, чтобы провести испытания, необходимо закачать в систему жидкость под давлением 3,5-4 бар. Допускается использовать как воздушный способ опрессовки, так и гидравлический.

Последовательность проведения испытательных работ:

1. Сначала сливаете теплоноситель и закачиваете в контур системы отопления воду под давлением. Обязательно нужно добавлять присадки, которые используются при промывке системы. Водой заполняется контур через патрубок, расположенный в нижней части.
2. До начала промывки нужно тщательно очистить фильтры. Рекомендуется промывку проводить как минимум раз за год.
3. Далее сливаете промывочную жидкость и наполняете систему чистой жидкостью. Можно этот шаг пропустить, если дадите остыть промывочной жидкости до 45 градусов. После этого нужно с помощью опрессовочного устройства закачать еще воду, чтобы довести ее давление до 4 бар.
4. Если вы используете ручной опрессовщик, то наполняете его бак жидкостью, затем соединяете его со сливным патрубком контура системы отопления. Далее нужно открыть краны и закачать воду. Делается это просто – нужно поднимать и опускать рукоятку устройства. Как только будет достигнуто требуемое давление, закрываете все вентили.
5. Оставьте в заполненном состоянии всю систему примерно на полчаса и следите внимательно за давлением. В том случае, если за период в 30 минут произойдет падение менее чем на 0,2 бара, можно говорить об отсутствии утечек. Если же падение давление слишком большое, то нужно найти и устранить дефекты.

Помните, что обязательно нужно соблюдать допустимые нормы давления при выполнении опрессовочных работ. Также нужно отметить, что велика вероятность появления протечек внутри стен. В этом случае понадобится измеритель теплового излучения. Только он способен определить наличие утечек горячей жидкости в стенах или под полом.

Некоторые могут задаться вопросом: «Какое давление при опрессовке системы отопления воздухом нужно поддерживать?». Воздух – это не жидкость, поэтому допускается нагнетать порядка 2 бар в систему, протяженность которой не более 10 метров. Но все зависит от конкретной системы отопления, ее протяженности и объема. Если она относительно небольшая, то можно уменьшить давление при испытаниях.

Методика гидроиспытаний на прочность и герметичность

Конкретные условия испытаний устанавливают, в зависимости от материала элементов системы — чугуна, стали, полимеров.

Испытательные мероприятия на прочность включают следующие этапы:

• В системе создают проверочное давление, которое держат в течение 10 минут. Если установленное давление снижается более чем на 0,1 МПа, проверку останавливают.
• Давление снижают до рабочих значений и поддерживают его путем подкачки воды.
• Трубопровод осматривают на предмет дефектов.
• Если дефекты обнаружены, то их исправляют и осуществляют повторную проверку.
• Если повреждений нет, то испытания сразу проводят повторно для подтверждения результатов первой проверки.

В соответствии с инструкциями, изложенными в нормативах, значение испытательного давления при гидроиспытаниях трубопроводов составляет 1,25 от максимального, установленного технической документацией на данную коммуникационную систему. Время гидроиспытания трубопровода на прочность не должно превышать 10 минут.

Контроль герметичности осуществляется в несколько этапов:

• фиксируется время начала испытаний;
• в измерительном бачке отмечают начальный уровень воды;
• определяют снижение давления в системе.

После проведения испытаний на герметичность рассчитывают дополнительный объем воды в испытуемом участке трубопровода.

Способы проведения гидропроверок:

• Манометрический: с помощью манометров, которые указывают все значения давления во время проверок.
• Гидростатический. Это наиболее популярный метод, позволяющий сразу установить поведение трубопроводной системы при повышенных нагрузках.

Оборудование для испытания системы отопления

Чаще всего для выполнения гидравлической проверки используют опрессовщик. Его подключают к контуру, чтобы регулировать давление в трубах.

Огромное количество локальных сетей отопления в частных строениях не нуждается в высоком давлении, поэтому достаточно будет ручного опрессовщика. В остальных случаях лучше пользоваться электрическим насосом.

Ручные приборы для испытаний отопительных систем развивают усилие до 60 бар и больше. Причем этого хватает для проверки целостности системы даже в пятиэтажном доме.

Основные достоинства ручных насосов:

• Приемлемая стоимость, что делает их доступными для многих потребителей;
• Малый вес и габариты ручных прессов. Такие приборы удобно использовать не только для личных целей, но и для профессиональной эксплуатации;
• Длительный срок службы без сбоев и поломок. Аппарат настолько просто устроен, что в нем нечему ломаться;
• Подходит для среднего и мелкого отопительного оборудования.

Разветвленные и крупные схемы на больших участках, многоэтажные здания и производственные объекты проверяют только электрическими приборами. Они способны закачивать воду под очень высоким давлением, которое для ручных аппаратов недостижимо. Оснащают их самовсасывающим насосом.

Электрические помпы развивают усилие до 500 бар. Эти агрегаты, как правило, встраивают в магистраль или подсоединяют к любому отверстию. В основном шланг подключают к крану, через который заполняли теплоносителем трубу.

Выполнение опрессовки отопления является очень сложной технологической процедурой. Вот почему проводить ее своими руками не следует, лучше все же воспользоваться услугами профессиональных бригад.

Краткие выдержки из нормативной документации, правила и СНиП по опрессовке отопления .

Анализируя статистику задаваемых Вами вопросов и понимая то, что многие вопросы по опрессовке системы отопления для большинства нашей аудитории остаются непонятными для Вас мы решили сделать выборку из необходимых пунктов и Правил опрессовки, утвержденным Министерством Топлива и Энергетики РФ и СНиП.

Все СНиП и правила содержат информацию более чем на 100 страниц, в которых порой сложно разобраться, поэтому чтобы облегчить задачу для Вас, чтобы можно было посмотреть, а при необходимости сослаться на нужный пункт конкретного нормативного документа, мы обработали применяемые нормативные документы и в кратком виде выложили на сайт. Пояснения к Правилам и СНиП можно посмотреть в статье: “Нормы и правила проведения опрессовки системы отопления”

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.
• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.
• Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
• Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
• Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
• Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования	Испыательное давление	Длительность испытания	Разрешенное падение давления
Элеваторные узлы, водонагреватели	1 МПа(10 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами	0,6 МПа (6 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами	1 МПа (10 кгс/см2)	15 минут	0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	10 минут	0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	30 минут	0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа

Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

• Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
• Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

Когда производится опрессовка отопления

Испытания на «прочность и плотность» согласно Правилам технической эксплуатации (ПТЭ) тепловых энергоустановок от Министерства энергетики России (п. 9.2.12) проводят в следующих случаях:

• Первичное. В домах коттеджного типа систему испытывают после монтажа перед сдачей в эксплуатацию, диагностические работы проводят до заделки трубопроводов в штробы и заливки теплых полов. Следует отметить, что можно провести повторное гидроиспытание контуров отопления после заделки всех трубопроводов в стены и стяжку — это позволит сохранить дорогостоящие отделочные материалы при обнаружении протечек.
• Периодическое. Гидроиспытания производятся ежегодно по окончании сезона отопления, их целью является предварительная подготовка к эксплуатации тепловых сетей в случае их незапланированного подключения в работу. Перед началом каждого отопительного сезона производится повторная гидравлическая проверка отопительных систем.
• Внеочередное. После проведения ремонта, перед пуском после долгого простоя со сливанием теплового носителя, система нуждается в гидроиспытаниях на герметичность и прочность.

Понятно, что во всех приведенных случаях опрессовка является средством диагностики, позволяющей заранее определить проблемные места и оборудование, которые могут привести к утечке теплоносителя — что значит ремонт и отсутствие обогрева дома в холодное время.

Рис. 3 Пример монтажа систем отопления с водяным контуром теплого пола

Требования к документации по результатам испытания

После проведения испытания технологических трубопроводов необходимо составить документацию, в которой должны быть представлены результаты испытания, а также данные об условиях его проведения. Наличие документации является неотъемлемым требованием в процессе проверки качества установленных трубопроводов. В документации должны быть отражены следующие основные требования:

• Идентификация трубопровода: в документации должна быть указана информация об идентификации трубопровода, такая как его наименование, местоположение, описание и другие характеристики, необходимые для его однозначного определения.
• Цель испытания: в документации должно быть ясно указано, какая цель была преследована при проведении испытания. Например, испытание может проводиться для проверки герметичности трубопровода, определения его пропускной способности или других параметров.
• Методы испытания: в документации должны быть приведены описания методов и приборов, которые использовались при проведении испытания. Это позволит повторить испытание и проверить достоверность полученных результатов.
• Результаты испытания: в документации должны быть представлены полученные результаты испытания. Это могут быть числовые значения параметров, прошедших испытание, или заключение о соответствии или несоответствии требованиям.
• Оценка результатов: в документации следует привести оценку или интерпретацию полученных результатов. Например, если было проведено испытание на герметичность, следует указать, что трубопровод герметичен или что обнаружены утечки и их местоположение.
• Итоги испытания: в документации необходимо обобщить результаты испытания и сделать соответствующие выводы. Это может быть заключение о пригодности трубопровода для использования, рекомендации по дальнейшим действиям или другие выводы.

Документация по результатам испытания должна быть составлена аккуратно и четко. Все данные должны быть представлены в удобной форме, с использованием таблиц, графиков или других подходящих средств визуализации информации. Это позволит оперативно и наглядно ознакомиться с полученными результатами и принять необходимые меры.

Требования охраны труда по окончании работ.

5.1 Остановить работающее оборудование, выключить электродвигатель, обесточить оборудование путем отключения вводного выключателя.

5.2 Привести в порядок рабочее место, убрать инструмент и приспособления в отведенное место, убрать отходы производства (ветошь, опилки, просыпавшуюся стружку) в установленную тару согласно маркировки, подмести пол.

5.3 Сдать оборудование сменщику или мастеру, сообщить обо всех замечаниях и неполадках в работе и о принятых мерах по их устранению.

5.4 Убрать одежду в специальное отведенное место, вымыть руки теплой водой с мылом или принять душ.

Этапы выполнения испытаний

Мероприятия состоят из подготовки, проведения непосредственно проверки и анализа показателей, полученных в результате испытаний.

• Первый этап , это подготовка. В этот период выясняются и фиксируются исходные данные по сети, после чего идет разработка и согласование программы проведения измерений. На этом этапе также идут подготовительные действия по созданию условий проведения испытаний. Сюда входит: Перед началом процесса нужно проверить все ли завершены работы по сварке, монтажу, установке прокладок в соединениях, обтяжке этих соединений.
• Также нужно проверить все ли оборудование находится в порядке, наличие и работоспособность спускного с воздушным вентилей.
• Выполнение соединения гидропресса с водоснабжением и к трубопроводу напорного патрубка. Произведение проверки правильности соединений.
• Выполнение отключения участка трубопровода, где будет проводится проверка, от оборудования которое еще не до конца смонтировано или уже задействованного.
• Установка необходимых приборов для проведения проверки.

Второй этап , это проведение проверки при соответствующих условиях. Испытания должны проводится с соблюдением всех требований, касающихся температурного режима окружающей среды. В случае нарушения, это может привести к неточности полученных данных. Необходимые условия:

• Температура окружающей среды, во время проведения мероприятий, должна быть плюсовой.
• Температура воды используемой в проверке должна быть от +5 до +40.
• Обеспечение смотровых площадок, при надземном расположении теплосети.
• Плавность повышения давления. Оно должно быть выше номинального примерно на 40%. Для его повышения запрещается использование сжатого воздуха.
• Выдерживать испытуемый участок трубопровода под пробным давление надо не менее 15 минут.
• По окончании, весь участок, нужно тщательно осмотреть и если обнаружены дефекты, принять меры, необходимые для их устранения.

И последний этап , это анализ полученных результатов и составление таблицы с указанием всех параметров. В случае выявления отклонений от нормы проводятся мероприятия по их устранению, такие как:

• Чистка и промывка трубопровода.
• Перекладка трубопровода.
• В случае серьезных проблем, выполняется ремонт и устранение обнаруженных дефектов.

По окончании проведения мероприятий по устранению причин, из-за которых происходят отклонения, испытания нужно провести еще раз.

Технология проведения испытаний

Испытания систем отопления (водоснабжения, газоснабжения и так далее) производятся в следующей последовательности:

• подготовка к проведению проверки;
• проведение испытаний;
• составление документов, в которых отражаются результаты.

Подготовка

Перед проведением испытаний необходимо:

1. изучить документацию трубопровода, чтобы определить подходящее для испытаний давление. В соответствии с требованиями СНиП величина испытательного давления составляет 1,25 максимального давления, определенного техническими характеристиками системы, но не менее:
   • 2 для трубопроводов, изготовленных из стали, чугуна, полиэтилена, стекла;
   • 1 для трубопроводов, изготовленных из цветных металлов;
   • 0,5 для фаолитовых трубопроводных систем;
2. провести визуальный осмотр трубопровода с целью выявления явных признаков некачественной сборки или порчи комплектующих;

Визуальное выявление недостатков

1. разбить трубопровод на отдельные участки. В большинстве случаев такая работа производится при необходимости проверки больших по длине систем. Частные бытовые трубопроводы на загородных участках (в коттеджных поселках) можно испытывать целиком;
2. установить в определенных частях системы оборудование, необходимое для проверки. К такому оборудованию относятся:
   • вентили;
   • заглушки;
   • манометры;
   • насос или компрессор для заполнения системы водой.

Установка оборудования для испытания

Испытательные работы строго запрещено проводить с использованием запорной арматуры, установленной на трубопроводе. Для проверки необходимо использование отдельных сертифицированных фитингов.

Определение прочности и герметичности

После завершения подготовительных работ производится испытание на прочность. Для этого:

1. трубопровод или отдельный участок системы заполняются водой;
2. нагнетается проверочное давление;
3. выдерживается определенное время (достаточно 10 минут).

Установка проверочного давления для определения прочности системы

В ходе проверки запрещается снижать проверочное давление более чем на 0,1 МПа. Если снижение давления по каким-либо причинам произошло, то проверка производится вторично.

После истечения времени проверки требуется произвести осмотр и выявить образовавшиеся повреждения (трещины, деформация и так далее). Испытание считается пройденным успешно, если в ходе проверки не произошло падения давления (по манометру) и не выявлено повреждений. Если:

• повреждения обнаружены, то выполняется их устранение и повторная проверка;
• повреждения отсутствуют, то выполняется вторичная (окончательная) проверка прочности трубопроводной системы.

После испытания прочности системы трубопровода производится тест на герметичность сооружения:

1. в бачке фиксируется уровень жидкости;
2. устанавливается время проведения проверки;
3. производится наблюдение за показателями давления в системе. Если протечек не обнаружено, то давление будет постоянным, а уровень жидкости в бачке не измениться.

Разгерметизация трубопровода

Как самостоятельно провести испытания на прочность и герметичность отопительной системы, смотрите на видео.

Составление документов

Результаты всех проверок заносятся в акт испытаний, который составляется инспектором и утверждается приемной комиссией.

В акте отражаются:

1. дата проведения проверочных работ;
2. состав комиссии;
3. методика проведения проверки;
4. уровень давления;
5. результаты (полученные повреждения или их отсутствие, расчетные показатели объема и так далее);
6. заключение о возможности использования системы.

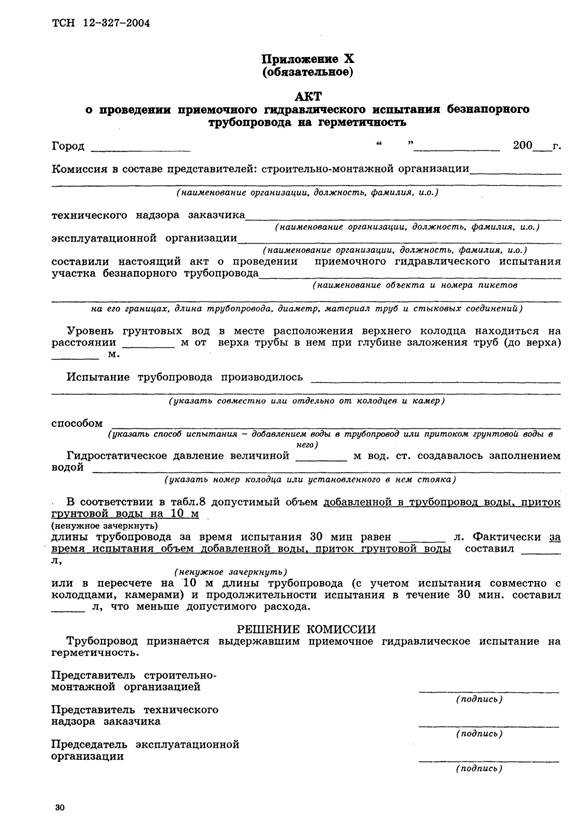

Форма акта с результатами испытаний

Все гидравлические испытания производятся исключительно квалифицированными специалистами и с соблюдением всех норм и правил. После проверки производится промывка и опрессовка системы.

Основные принципы во время проведения испытаний отопительных сетей

Трубопроводы для отопления проходят испытания, чтобы они бесперебойно работали всю зиму, и служат в качестве технической проверки качества отопления. Разные функциональные помещения отапливаются при индивидуальном напоре в системе. С помощью напора изменяют уровень прогрева помещения и циркуляцию теплового носителя. В трубах возникают разного рода гидравлические реакции, которые могут повредить систему. Трубопровод необходимо тестировать при давлении, которое в 40 раз больше рабочего.

Во время испытательных работ проводят следующие манипуляции:

Испытывают краны.
Чтобы увеличить герметичность конструкции, устанавливают уплотнители сальникового типа.
Проверяют изоляцию трубопровода.
Помещение отсекают от остальной магистрали с помощью глухих заглушек.
Во время строительства отопительный трубопровод может засоряться, важно проводить промывку, опрессовку системы для ее качественной работы.

Стенды для проведения гидроиспытаний

Испытательные стенды для трубопроводной арматуры – исследовательское оборудование, в состав которого входят: станина, гидравлическая система, контрольно-измерительные приборы, дополнительные устройства. Проверка на стенде позволяет определять с высокой точностью одновременно несколько характеристик. В полевых условиях осуществить такие испытания и с таким уровнем точности невозможно.

Такие стенды адаптированы для тестирования арматуры на прочность, герметичность, функциональные возможности устройств. Эти испытательные комплексы востребованы для:

• входного контроля приобретенной арматуры;
• промежуточного и окончательного контроля на производственных предприятиях, изготавливающих арматурные элементы;
• проверки после ремонтных мероприятий;
• периодического контроля функциональности предохранительных клапанов.

Испытания на прочность и герметичность корпуса арматуры осуществляются при статическом нагружении повышенным давлением. Рабочая среда гидравлической системы – вода или масло.

Что такое опрессовка системы отопления

Не сложно понять, зачем необходима опрессовка отопительной системы, пользуясь простыми логическими рассуждениями — после монтажа контура специалистами его необходимо проверить на работоспособность перед окончательным расчетом за проведенные работы.

Таким методом определяют способность материалов оборудования и труб отопления противостоять высокому давлению, а также герметичность всех стыковых соединений — положительный результат при проведении испытаний означает готовность системы отопления к длительному функционированию в безаварийном режиме.

Рис. 2 Как установить промывочный компрессор для очистки труб

Требования охраны труда по окончании работ.

5.1 Остановить работающее оборудование, выключить электродвигатель, обесточить оборудование путем отключения вводного выключателя.

5.2 Привести в порядок рабочее место, убрать инструмент и приспособления в отведенное место, убрать отходы производства (ветошь, опилки, просыпавшуюся стружку) в установленную тару согласно маркировки, подмести пол.

5.3 Сдать оборудование сменщику или мастеру, сообщить обо всех замечаниях и неполадках в работе и о принятых мерах по их устранению.

5.4 Убрать одежду в специальное отведенное место, вымыть руки теплой водой с мылом или принять душ.

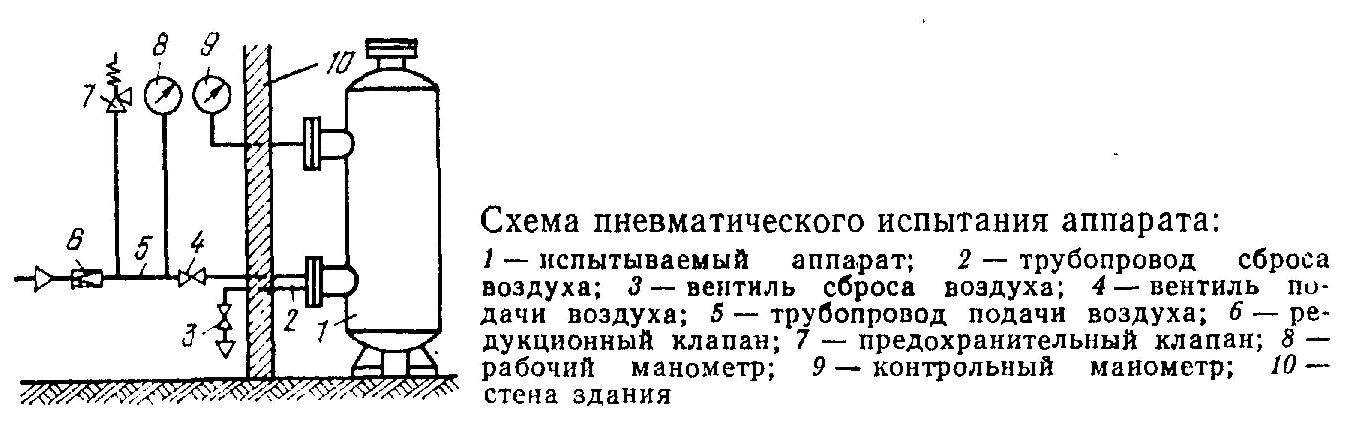

Схема тестирования

Схема гидроиспытаний трубопроводов состоит из следующих компонентов.

• Проверяемая система.
• Опоры.
• Фланцы.
• Вентиль, который служит для вывода воздушных образований.
• Подводка для временной подачи воды.
• Пресс (гидравлического типа).
• Манометр.
• Кран регулировки.
• Побочный кран.
• Мерный бачок.

При тестировании, конечные части магистрали, указанной в схеме, прикрывают фланцами «глухого» типа и крепят упорами. После этого основную систему заполняют жидкостью из временной магистрали (она тоже есть в схеме).

Смотрите видео

Выполняя эти действия, внимательно следят за тем, чтобы через кран выходил воздух. Данный вентиль ставят в наиболее высокой точке магистрали (это тоже указано в схеме).

Также в схеме указанны насосы, посредством которых образуют необходимый уровень давления.

Как составить акт

Как только будут проведены испытания, нужно составить акт, в котором говорится о том, что все проверки происходили с учетом строительных правил и норм. И обязательно нужно, чтобы в акте содержался отчет о том, что вся система успешно выдержала испытания.

Все документы должны составляться инспектором. В акте гидравлических испытаний трубопроводов (образец приведен выше) должны быть такие позиции:

1. Точное название магистрали.
2. Название компании, которая занимается техническим надзором.
3. Указываются все данные, которые говорят о показателях давления и о времени проведения испытаний.
4. Насколько уменьшилось давление в системе.
5. Опись всех дефектов, которые были выявлены при диагностике или запись о том, что они отсутствуют.
6. Конкретную дату проведения испытаний.
7. Окончательное заключение комиссии.

Способы проведения гидравлических испытаний трубопроводов:

1. Манометрический – осуществляется с помощью специальных приборов, фиксирующих показания давления в системе. Этот способ дает инспектору возможность провести все расчеты и измерить давление при тестировании.
2. Гидростатический – диагностика показывает, каким образом ведет себя магистраль при экстремальных условиях (например, при существенном повышении давления). Именно этот способ считается самым популярным среди специалистов.

Все данные должны обязательно указываться в акте гидравлического испытания трубопроводов. Образец документа приведен в нашей статье.

Стенды для проведения гидроиспытаний

Испытательные стенды для трубопроводной арматуры – исследовательское оборудование, в состав которого входят: станина, гидравлическая система, контрольно-измерительные приборы, дополнительные устройства. Проверка на стенде позволяет определять с высокой точностью одновременно несколько характеристик. В полевых условиях осуществить такие испытания и с таким уровнем точности невозможно.

Такие стенды адаптированы для тестирования арматуры на прочность, герметичность, функциональные возможности устройств. Эти испытательные комплексы востребованы для:

• входного контроля приобретенной арматуры;
• промежуточного и окончательного контроля на производственных предприятиях, изготавливающих арматурные элементы;
• проверки после ремонтных мероприятий;
• периодического контроля функциональности предохранительных клапанов.

Испытания на прочность и герметичность корпуса арматуры осуществляются при статическом нагружении повышенным давлением. Рабочая среда гидравлической системы – вода или масло.
