Рекомендации по устройству водяного теплого пола по грунту

Укладка изоляционных материалов и бетона

Листы гидроизоляции укладывают с заходом на предыдущий

Следующим слоем пирога будет гидроизоляция. Чаще всего это рубероид, полиэтиленовая пленка или другой рулонный материал.

Поверхность необходимо закрыть полностью, расстилая полотна внахлест и создавая заход на стены. Высота припуска составляет 15 см и делается так, чтобы пленка возвышалась над стяжкой.

Создание пола по грунту в частном доме требует качественной теплоизоляции, и с этой целью используют фольгированные материалы, способные направить всю тепловую энергию вверх. Однако большой популярностью пользуются обычный или экструдированный пенополистирол. Он прост в монтаже и не требует применения дополнительных крепежных элементов в виде клипс или хомутов.

Поверх обычного пенополистирола укладывают дополнительный слой полиэтиленовой пленки, который защитит теплоизоляционный материал и предотвратит впитывание воды из раствора.

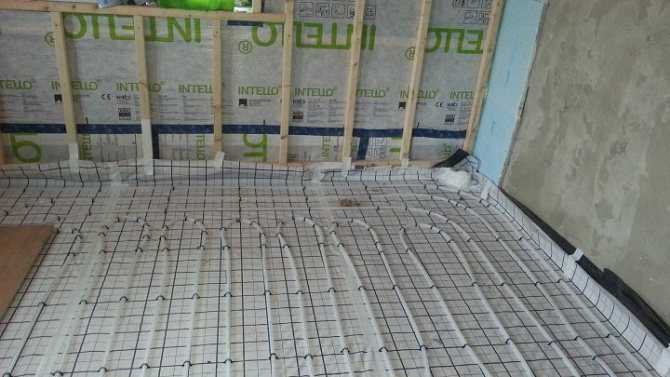

Следующий шаг – раскладка армирующей сетки по всей поверхности пола, а по периметру комнаты – демпферной ленты. На сетку змейкой или улиткой укладывают контуры труб водного теплого пола, крепя их к армирующей конструкции.

Среди множества современных материалов, используемых для монтажа теплого пола, наиболее высоким уровнем качества отличаются полиэтиленовые и металлопластиковые трубы.

При любом выбранном способе укладки место размещения распределительного шкафа должно находиться на небольшой возвышенности и как можно ближе к помещению, которое будет отапливаться данной конструкцией.

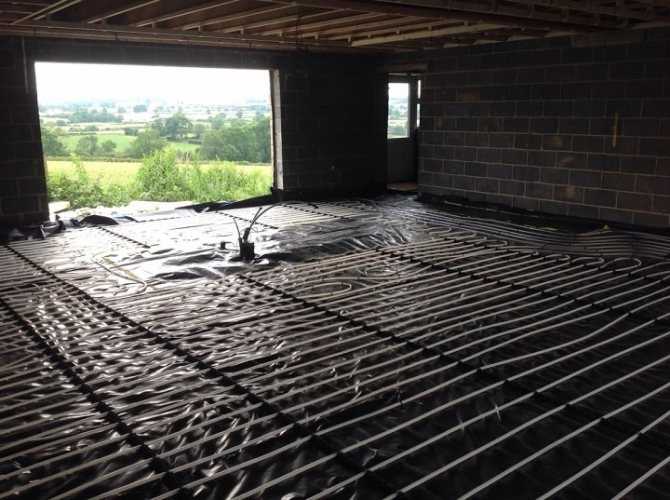

Трубы укладывают змейкой

Укладка труб змейкой предусматривает повороты на 90° и чередование прямых и обратных труб. Это обеспечивает равномерное распределение тепла.

При укладке «улиткой» угол поворота трубы составляет 180°, но такие контуры закреплены на специальных матах, мягкую основу которых можно разрезать для удобства работы.

Завершив укладку контуров и выполнив подключение, нужно проверить систему, чтобы убедиться в ее функциональности и целостности всех труб.

После этого можно приступать к сооружению чистовой стяжки.

Для этого мастерам понадобятся:

цемент марки М150;
мелкий просеянный песок;
вода.

При отсутствии качественного песка лучше приобрести уже готовую цементно-песчаную смесь. Приготовление раствора выполняют вручную или с использованием строительного миксера, взяв 3 части песка, 1 часть цемента и на каждый его килограмм 0,5 литра воды. Подробнее об укладке труб смотрите в этом видео:

Время полного застывания и набора прочности составляет 28 дней. Только по истечении указанного срока разрешается приступать к монтажу финишного напольного покрытия. Им может быть ламинат или напольная плитка.

Теплый пол по грунту в бревенчатом доме представляет собой довольно сложную конструкцию, долговечность и эффективность которой зависят от правильно собранного пирога и устройства качественной стяжки на тщательно подготовленном основании.

Назначение и особенности

Укладка утеплителя поверх грунта позволяет сократить тепловые потери на первом этаже

Состав и характеристики грунта, гидрологические и метеорологические условия в разных климатических зонах, требования к дизайну помещений вынуждают домовладельцев задумываться об обустройстве бетонных полов на первом этаже дома.

Строительная конструкция:

предотвращает потери тепла, экономя денежные средства на оплату энергоносителей;
препятствует проникновению в дом влаги и грунтовых вод, предотвращает развитие плесени и грибка;
служит основой для финишного покрытия;
помогает быстро и равномерно прогреть весь объём помещения;
изолирует постройку от посторонних шумов в низком диапазоне, издаваемых проезжающим транспортом.

К возведению полов по грунту с утеплением следует отнестись ответственно — при нарушениях в работе отопительной системы придётся демонтировать бетонную стяжку, что является дорогостоящей и трудоёмкой процедурой.

В местности с высоким уровнем грунтовых вод неправильная технология не позволит защитить строение от затопления первого этажа.

Приняв решение делать тёплый пол, приступают к расчётам, заготовке материалов и инструментов.

Подстилающий слой

Далее допускается некоторая вариативность. Чтобы полы по грунту правильный пирог не обсел, существует несколько вариантов укладки. Подстилающий пласт должен быть выбран с учетом высоты грунтовых вод, предполагаемых нагрузок, той же рыхлости грунта и так далее.

Чаще всего используют бетонный слой – это самый надежный и проверенный вариант. Но бывают такие случаи, когда применить бетон невозможно, тогда в ход могут пойти такие материалы:

песок. Применяется исключительно на сухих почвах, чтобы избежать всасывания воды через мелкие отверстия в песке. Примечательно то, что происходить такой процесс может даже в тех случаях, когда на поверхности образуется роса. Ещё с песком будет сложнее потому, что его нужно идеально ровно уплотнить, опять же, делать это нужно с помощью нивелира;
щебень. Щебень хорошо работает при высоком уровне грунтовых вод. В прослойке щебня полностью невозможно капиллярное всасывание. Укладка тоже должна происходить равномерно;
природный грунт. Довольно редко используется и представляет собой, чаще всего, крупный песок или гравелистую почву (грунт с содержанием зерен крупнее 2 мм, но менее 50 мм). Сгодится, если ни подземных вод, ни особой рыхлости грунта не наблюдается.
керамзит. Тоже подойдет.

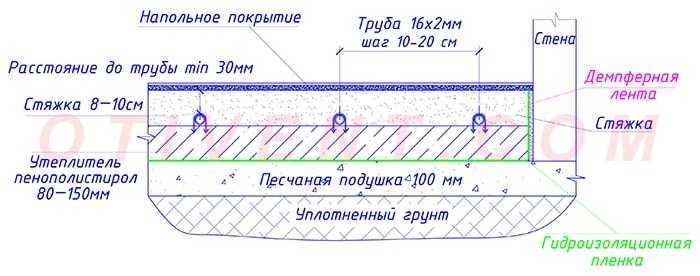

Пирог теплого пола по грунту: особенности укладки

Земляное основание, на которое будет монтироваться обогрев, должно пройти подготовку. Для этого проводится выравнивание почвы, уплотнение верхнего слоя. В случае необходимости на грунт ложится слой подсыпки. Он состоит из щебня или гравия. Чаще всего используется материал средней фракции. Это препятствует капиллярному проникновению грунтовых вод в помещение. Необходимость укладки такой «подушки» возникает лишь в случае высокого уровня грунтовых вод.

Слой черновой стяжки, о которой говорилось выше, тоже обладает определенными нюансами. Толщина должна составлять от 50 до 100 мм. Используемая марка бетона – М100 или М200. Целесообразно проводить армирование подошвы в случае, когда грунт был плохо уплотнен. Также его использование обосновано в случае, когда имеются расхождения в плотности основания.

Черновая стяжка для тёплого пола по грунту в частном доме может укладываться на перекрытия подвальных помещений. Это делается с целью выравнивания плоскости. Толщина такого слоя не должна составлять менее 3 см.

Существует и такое явление, как сухая стяжка. Ее применение набрало популярность за счет того, что отсутствуют мокрые бетонные работы. Использовать технологию целесообразно только для обустройства черновой стяжки.

При укладке теплого пола на грунт следует позаботиться и о деформационном слое. Здесь поможет демпферная лента. Материал сведет на нет вероятность возникновения теплового моста. Он также компенсирует нагрузку, возникающую при нагревании бетонного покрытия. Это не дает стяжке расширяться и трескаться. Демпферная лента укладывается со всех сторон внешних ограждающих конструкций. Но делается это исключительно после нанесения штукатурки и подготовительных работ к чистовой отделке здания.

На что следует обратить внимание, рассчитывая водяной теплый пол?

Конструкции подогрева напольных покрытий водяного типа, в сравнении с электрическими, менее затратные в процессе эксплуатации. Во многом из-за этого их выбирают чаще, особенно во время нового строительства или на этапах капитальных ремонтов. При этом подготовиться к монтажу, а также выполнить правильные расчеты для подобных систем оказывается заметно сложнее. Многие прибегают к помощи специалистов. Между тем, расчет того, как сделать тёплый пол по силам выполнить самому. Учитывать придется следующие факторы:

типы строительных материалов, каждый из которых имеет свою теплоемкость и теплопроводность;
качество остекления помещения, где многое зависит от особенностей профиля и качества установки оконных конструкций;
температурно-климатический режим региона проживания;
площадь помещения и этажность здания;
наличие основных источников отопления, если теплый пол используется в качестве дополнительной системы;
наличие стяжки и ее толщина;
состояние теплоизоляции;
стоит уделить внимание напольному покрытию, ведь в случае его неправильного выбора, эффективность всей системы может значительно снизиться. Однако об этом еще будет сказано ниже.. Предстоит рассчитать расход трубы теплого водяного пола, а он напрямую зависит от её шага
В этом поможет подготовка эскиза, визуализирующего способ укладки отопительных контуров. Длина греющих трубопроводов также влияет на эффективность инженерной системы и ее стоимость – в случае использования коротких веток достаточно установки циркуляционного насоса малой мощности

Важно также знать предполагаемый температурный режим помещений. Для приведения его параметров к норме придется утеплить ограждающие конструкции, а особенно тщательно граничные участки возле окон

Предстоит рассчитать расход трубы теплого водяного пола, а он напрямую зависит от её шага. В этом поможет подготовка эскиза, визуализирующего способ укладки отопительных контуров. Длина греющих трубопроводов также влияет на эффективность инженерной системы и ее стоимость – в случае использования коротких веток достаточно установки циркуляционного насоса малой мощности

Типовые варианты укладки труб

Эффективность системы теплый пол во многом зависит от выбора способа и правильности размещения труб циркуляции теплоносителя. К примеру, для помещений малой площади идеально подходит система «змейка». В этом случае трубопровод укладывается петлями (волнами, по синусоиде) – вдоль стены и к коллектору. Монтаж не вызовет сложности, но использовать его можно только в случае, если в помещении потери тепла сокращены до минимума. Все дело в том, что температура теплоносителя при удалении от подачи коллектора постепенно снижается, поэтому комната может прогреваться неравномерно. Этого можно избежать, используя укладку контура «улиткой». В этом случае трубы от подачи и обратки размещаются параллельно, проходят вдоль стен, а затем закручиваются к центру. Таким образом, мы можем чередовать трубы с горячей и остывающей водой, а это означает, что температура поверхности пола в любой части комнаты будет примерно одинаковой.

Заливка цементно-песчаной стяжки

Раствор для стяжки готовится из цемента и песка в пропорции 1:3. Также на каждый килограмм цемента можно добавить 1 грамм полимерной фибры, чтобы повысить прочностные характеристики стяжки (подробнее: «Устройство цементно песчаной стяжки своими руками»). Процесс заливки мало чем отличается от создания основания для всего пирога нашего пола. Правда в эксплуатацию подогрев полов можно ввести не ранее, чем через месяц, поскольку именно столько времени требуется для качественного застывания стяжки.

По истечению данного периода также можно начинать процесс укладки финишного покрытия. С учетом качественного подогрева полов, необходимо подбирать и облицовочные материалы, которые не будут уступать в презентабельности. Ведь каждый владелец наверняка желает иметь в своем доме не только тепло, но и красивый интерьер, который не стыдно представить на фото или лично гостям.

Итог

Процесс создания пола на грунте в частном доме подробно описан в данной статье. Все работы выполнимы самостоятельно, но в случае возникновения трудностей всегда можно обратиться к специалистам. Строители возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов, до укладки финишного покрытия и проверки системы подогрева с последующим сервисным обслуживанием при необходимости.

Как рекомендуют делать специалисты

Первым делом определяем уровень, до которого нужно снимать грунт. Грунт нужно снимать обязательно. Если слой гумуса или растительные остатки не убрать, они начнут разлагаться и «пахнуть». Потому, будете делать черновой пол или нет, но все лишнее убирать нужно. Тем более что плодородный слой обычно самый рыхлый, и он-то точно будет оседать и может потянуть за собой все лежащие выше слои. Лежащие ниже породы более плотные, во-первых из-за того, что испытывают большие нагрузки, а во-вторых, потому что там меньше обитает живых существ и микроорганизмов.

На весь пирог теплого пола по грунту может уйти от 20 см и больше (в некоторых регионах — намного больше). Потому начинать разметку нужно с нулевого уровня — того, где будет у вас расположен чистовой пол. Отмечаете его, а далее, считаете, насколько нужно углубиться. Желательно при этом размечать уровень каждого слоя: потом будет легче ориентироваться.

Теплый пол по грунту вполне можно сделать своими руками

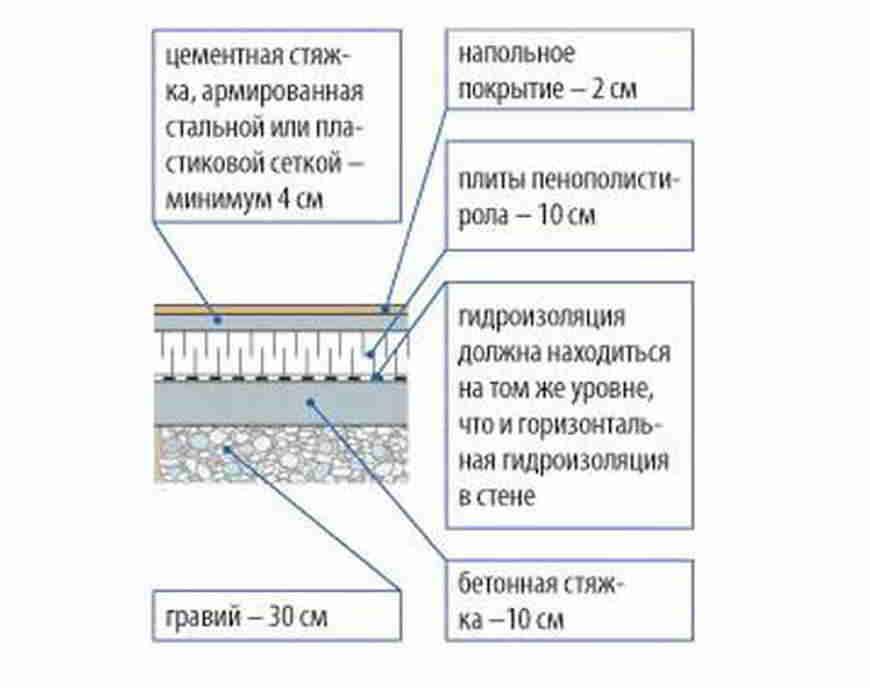

Правильная конструкция теплого пола по грунту такова:

Снять плодородную почву, убрать весь мусор и камни. Выровнять и утрамбовать оставшийся грунт. Это нужно сделать очень тщательно, и выверить по нивелиру. Это — основа для всех последующих материалов.
Слой утрамбованного песка (выровнять по уровню). Песок берут для отсыпки любой. Главное — хорошо его уплотнить и снова выровнять в уровень.
Слой керамзита или щебня (предпочтительнее щебень из-за меньшей теплопроводности). Фракция — небольшой или средний. Долго и настойчиво уплотняем, пока не станет почти монолитом.
Предварительная стяжка. Тут два варианта:

Пролить щебень и песок жидким раствором (песок + цемент в пропорции 2:1).
Залить черновую стяжку. Желательная толщина этого слоя 5-7см. И для надежности уложите армирующую сетку из металлической проволоки 3 мм, с ячейкой 10*10 см. Такой черновой пол надежнее. Он выдержит значительные нагрузки.

После того, как все схватиться, и бетон застынет, укладывается слой гидроизоляции. Если грунт сухой, это обычно полиэтиленовая пленка, желательно 200 мн в два слоя.
Пенополистирольные плиты (стыки проклеить скотчем, чтобы раствор не затекал).
Слой металлизированной гидроизоляции (не фольгированной, а металлизированной).
Крепежная система теплого пола и сами нагревательные трубки, кабели и т.п.
Стяжка теплого пола, желательно армированная.

Толщина всех слоев пирога теплого пола по грунту зависит от региона: чем холоднее, тем больше. На юге это могут быть 2-5 см, а вот чем севернее, тем более массивные требуются пласты. Каждый из них хорошо хорошо уплотняется и выравнивается в уровень. Использовать можно ручные трамбовки, но механические намного эффективнее.

Особенное внимание следует обратить на теплоизолятор. Рекомендуют использовать пенополистирол в плитах, плотность его не ниже 35 кг/м 3. Для северных регионов это может быть и 10 см, и больше

Если толщина теплоизоляции большая (экструзивного пенополистирола), желательно использовать два слоя плит. И укладывать их так, чтобы швы нижнего слоя перекрывались плитой, лежащей сверху. Стыки каждого слоя проклеить скотчем

Для северных регионов это может быть и 10 см, и больше. Если толщина теплоизоляции большая (экструзивного пенополистирола), желательно использовать два слоя плит. И укладывать их так, чтобы швы нижнего слоя перекрывались плитой, лежащей сверху. Стыки каждого слоя проклеить скотчем.

Для защиты от сырости не забудьте перед началом всех работ провести гидроизоляционные работы с фундаментом

Важно также не забыть изолировать фундамент от всей конструкции теплого пола. Нужно по периметру положить тот же пенополистирол в плитах. В общем, идея по гидро- и тепло- изоляции такая: для снижения потерь тепла, необходимо изолировать ваш пол от всего, кроме воздуха в помещении

Тогда и отопление будет экономным, и в помещениях будет тепло

В общем, идея по гидро- и тепло- изоляции такая: для снижения потерь тепла, необходимо изолировать ваш пол от всего, кроме воздуха в помещении. Тогда и отопление будет экономным, и в помещениях будет тепло.

Выбор теплоизоляции — ключевой момент в организации теплого пола

Черновая стяжка пола по грунту под теплый пол в ванной. Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
требования к температурному режиму в обогреваемом помещении;
высота потолков;
наличие уклона у основания пола;
толщина укладываемых труб;
вид применяемых растворов;
конфигурация помещения;
роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
оптимальную (среднюю) — толщина 5-7 см;
максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

20 мм для смесей с самовыравнивающимся слоем;
30 мм с армирующей сеткой под трубами;
40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

сильно завалено основание пола;
стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье « Стяжка пола с фиброволокном ») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

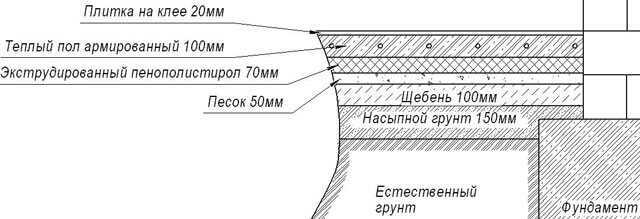

Черновая стяжка пола по грунту под теплый пол толщина. Конструкция пола по грунту

В СП 31-105 указан минимально допустимый конструктив пола по грунту:

слой подстилающий 10 см (песок или щебень обязательно уплотняются виброплитой послойно);
пленка полиэтиленовая 15 микрон;
стяжка из бетона 5 см.

Конструкция пола по грунту в соответствии с СП 31-105.

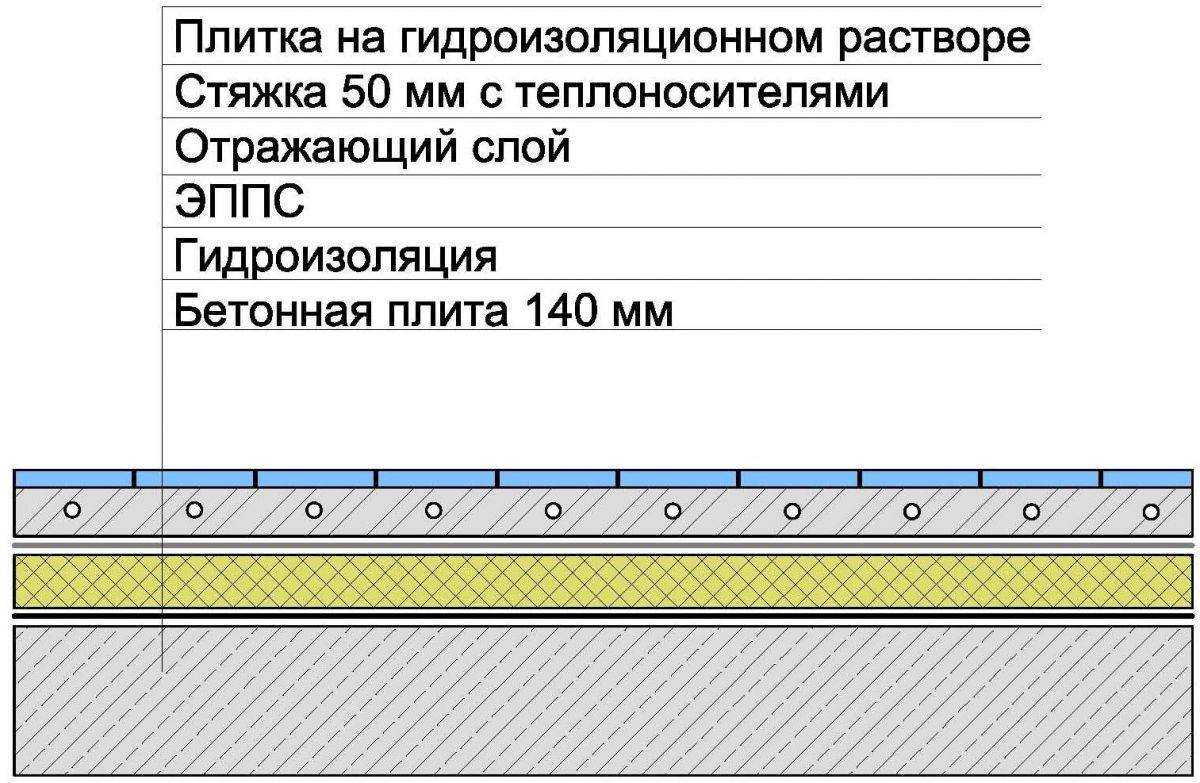

На практике конструкция пирога дополняется следующими элементами:

подбетонка – стяжка по подстилающему слою, позволяющая защитить гидроизоляцию от точечных проколов щебнем и надежно герметизировать стыки;

Подбетонка для пола по грунту
утеплитель – высокоплотный пенополистирол экструдированный марок ЭППС либо XPS;
арматурная сетка – предотвращает разрушение бетона от растягивающих нагрузок в подошве чернового пола по грунту;
демпферный слой – обычно полосы пенополистирола, установленные на ребро, по периметру цоколя, ростверка или фундамента;
Демпферная лента.
теплый пол – снижает теплопотери внутри конструкции, повышает комфортность эксплуатации здания.
Теплый пол внутри пола по грунту.

Однако даже эта схема пирога пола по грунту не является окончательной. Например, дорогостоящий пенополистирол часто заменяют керамзитобетоном, совмещая два слоя (Не рекомендуем этого делать, ниже объяснено почему). В идеале стяжка чернового пола по грунту должна отливаться между элементами фундамента. Однако на нее часто опирают тяжелые перегородки или внутренние несущие стены. Поэтому в местах расположения этих ограждающих конструкций пола по грунту усиливается ребрами жесткости:

увеличение толщины конструкции – в слое утеплителя создаются разрывы, чтобы керамзитобетон или бетон доходил до подстилающего слоя;
устройство двух поясов армирования – внутрь ребра жесткости укладывается арматурный каркас, жестко связанный проволочными скрутками с нижней сеткой.

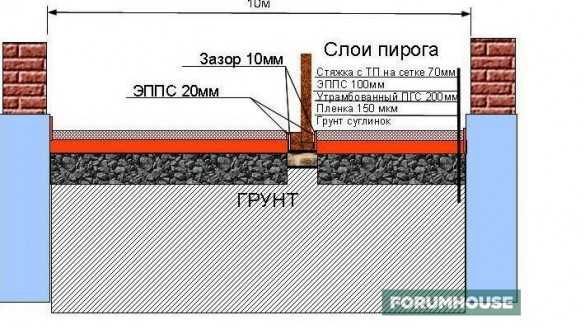

Усиление пола по грунту под перегородкой

Важно! В местах расположения тяжелых отдельно стоящих конструкций (камин, внутренняя лестница, печь, насосное оборудование или котел весом от 400 кг) лучше не рисковать. Нужно возвести отдельный фундамент и примкнуть к нему пол по грунту через демпферный слой

Существует еще несколько нюансов при заливке пола по грунту из керамзитобетона или обычной смеси с щебеночным наполнителем:

стояки инженерных систем – оборачиваются демпферной лентой на всю высоту стяжки для снижения структурных шумов внутри помещения;
перегородки из ГКЛ – гипсокартон неизбежно впитает влагу из стяжки во время ее высыхания, поэтому перед заливкой монтируются только каркасы из оцинкованного профиля и обшиваются полосой ГКЛ на высоту 10 – 15 см, остальные поверхности зашиваются после высыхания пола по грунту.
Варианты примыкания стяжки к стенам.

В проект коттеджа должен быть заложен пристенный или кольцевой дренаж. Однако, даже при его наличии песчаный подстилающий слой является техногенной зоной, внутри которой возможен капиллярный подсос почвенных вод. Поэтому вместо песка рекомендуется использовать щебень, в котором подъем влаги вверх капиллярно невозможен.

Подготовка к работе

Подготовительный этап включает в себя изучение почвы на участке, вычисление глубины водоносного слоя и возможных колебаний в течение года. Необходимо обеспечить здание дренажной системой, благодаря которой влага из грунта будет уходить на безопасное расстояние.

Черновую стяжку специалисты рекомендуют проводить по геотекстилю, так в бетонном растворе сохранится влага, которая нужна, чтобы обеспечить нормальное отвердевание. Если же заливку провести на подготовительный слой, то он впитает влагу, что в конечном итоге ослабит прочность полученной стяжки.

Величина усадки подготовительного слоя обычно пропорциональна выбранной толщине.

До начала работ рекомендуется ввести все коммуникации, которые будут располагаться ниже уровня пола, на последующих этапах этот момент будет осуществить значительно сложнее.

Заливая бетонные слои, требуется выдержать весь слой затвердевания, чтобы не допускать деформации или полного разрушения в дальнейшем. Иначе есть риск, что общий пирог утратит прочность или же появятся дефекты геометрии.

Основание бетонного пола без бетонной стяжки

Если речь идет об обустройстве теплого пола без бетонной стяжки, то основанием в данном случае служат обычные деревянные доски или листы ДСП и OSB. Рекомендуется использовать изделия, толщина которых начинается от 20 мм. Монтаж деревянной системы осуществляется следующим образом:

выравнивается несущая поверхность;
раскладывается гидроизоляционная пленка;
выкладываются деревянные планки;
прокладываются металлические пластины между планками;
пластины закрепляются с помощью саморезов;
в пазы пластин укладываются трубы;
пластины покрываются гидроизоляционной пленкой;
вся конструкция покрывается листами ГВЛ.

Рекомендуем: Какой бетон подходит для тёплого водяного пола?

Настильные конструкции в качестве основания под теплый пол целесообразно использовать в следующих случаях:

высота помещения ограничена;
имеются слабые перекрытия. Даже небольшая бетонная стяжка может весить в несколько сотен килограмм, из-за чего будет оказываться сильное давление на межэтажные перегородки, что может привести к их обрушению;
в силу тех или иных причин на объекте невозможно реализовать бетонную стяжку.

Подготовка основания

Устройство вашего сооружения включает несколько слоев, а значит и несколько этапов тоже.

Первое, что мы должны сделать – это подготовить основание непосредственно на самом грунте. Для этого нужно:

снять слой земли. Это надо делать обязательно, потому что плодородный пласт обычно рыхлый, а остатки растительности могут потом начать гнить и разлагаться – это вызовет неприятный запах, и в помещении будет невозможно находиться. Пирог пола требует около 20 сантиметров, а то больше (зависит от региона).
уберите весь мусор и камни

Это тоже очень важно, ибо один незамеченный камешек может вызвать неровности;
оставшийся чистый грунт – выровнять и утрамбовать. Сделать это надо очень ровно – по нивелиру.

Принципы и тонкости подготовки основания

Процесс любых монтажных работ имеет свои нюансы, так при установке тёплого пола следует знать:

Для укладки основания в квартире на первом этаже необходимо не менее 5 сантиметров теплоизоляции, так как здесь находится входная дверь — источник сквозняков;
Лучшие утеплительные плиты — с бобышками и канавками. Это очень удобно для укладки труб;
Уложенные теплоизоляционные плиты не должны прогибаться под ногами. Если это происходит, значит, их разместили на неровной поверхности. Нужно очень тщательно подгонять листы иначе ухудшатся свойства материала;
Часто мастера используют отражающую плёнку со специальной разметкой, которая служит ориентиром для прокладки труб. Есть люди, которые просто отрезают края плёнки по границе плиты, этого делать нельзя. Лучше заправить излишки материала под листы утеплителя. Так он будет лежать прочно и ровно;
Многие специалисты советуют прокладывать трубы с учётом мебельных мест. Ведь нет необходимости греть пол под встроенными шкафами. Эти моменты следует обсудить заранее, и наметить локации таких предметов;
Перед тем как залить финальную стяжку, необходимо провести опрессовку водяной системы с максимальной подачей давления в трубах. Испытания следует провести в течение суток. Если этого не сделать, то потом будет сложно найти утечку воды;
Нельзя запускать обогрев пола, если покрытие стяжки ещё полностью не просохло. Обычно достаточно подождать 28-30 дней и можно смело пользоваться.

Некоторые монтажники с многолетним опытом советуют неоднократно выполнять гидравлическое испытание с паузами в несколько дней. Лучше найти погрешности с отоплением, водоснабжением до чистовой отделки помещения, до укладки плитки, ламината и так далее.

Процесс монтажа

Когда произведено внедрение в пирог бетонного пола по грунту, можно начинать процесс укладки отопительного контура.

Существует ряд правил:

чтобы не допустить излишнего нагревания покрытия, следует осуществить грамотное размещение труб по всей площади помещения. Более плотный монтаж осуществляется по периметру, а в центре контур должен быть реже, причем отступ от стен комнаты должен быть не менее 15 сантиметров;
вне зависимости от того, какова избрана схема укладки, необходимо соблюдать интервал между соседними трубами от 0,3 метра;
если труба располагается на стыке плиты и перекрытия, ее следует отделить специальной гильзой из металла;
нельзя допускать, чтобы длина отопительного контура превышала 100 метров, поскольку в такой системе снизятся основные параметры циркуляции теплоносителя (прочитайте: «Как сделать теплый пол своими руками в частном доме»).

Укладка производится двумя основными способами:

бифилярный – по спирали . В этом случае характерно равномерное прогревание труб за счет чередования подающих и обратных участков. Для подачи жидкости используется маломощный насос, а укладывать трубы очень просто за счет соблюдения угла в 90 градусов между соседними участками;
меандровый – зигзагом . Теплоноситель в такой системе остывает за время прохождения по контуру, и поверхность прогревается неравномерно. Трубы могут разворачиваться по ходу абсолютно в противоположном направлении, что сказывается на сложности монтажа. Такой способ больше подходит для помещений с линейным уклоном, поскольку теплоноситель будет циркулировать быстрее и не успеет остыть. Шкаф с оборудованием устанавливает в верхней точке контура. Также подобный способ укладки позволяет обогревать самые просторные помещения.

Опрессовка системы теплого пола

До того, как будет залита стяжка, довершающая пирог пола по грунту с утеплителем и содержащая в себе непосредственно обогревательный контур, необходимо произвести опрессовку монтированного оборудования и труб.

Производится данная процедура следующим образом. Подключенные к коллектору трубы должны быть заполнены, воздух из них вытеснен через сливные краны, причем воздухоотводы обязательно при этом держать закрытыми.

Металлопластиковые трубы тестируются с использованием холодной воды, а полиэтиленовые проверяются посредством двойного увеличения давления в системе. Повторяется данное действие дважды и проверяется, какова была разница между давлением для проверки и значением после его снижения. Если данный диапазон не очень велик, то все в порядке. Дополнительно весь контур проверяется на наличие течей.

Недостатки пенопласта

Пенопласт – материал далеко не идеальный, он имеет и собственные недостатки, о которых нужно знать, чтобы уже сделать собственный вывод – покупать или нет такой материал для утепления пола. Основные из них следующие.

Невысокие показатели прочности. Материал легко повредить или сломать. Но при этом его легко и резать.
Материал боится воздействия лака или краски – он разрушается из-за них.
Это не дышащее покрытие, хоть и само по себе полное воздуха.
Если в доме заведутся мыши или крысы, то они могут сильно испортить данный вид утеплителя. Поэтому лучше всего пенопластовые блоки покрыть штукатуркой.
Это – не экологичный материал, и если его поджечь, он выделяет в воздух огромное количество ядовитых паров. Но сам по себе пенопласт абсолютно безопасен для человека.
Каркас все-таки создавать для пенопласта нужно, но в случае с данным материалом его сделать можно не таким мощным, как при использовании той же минваты.

У применения пенопласта для утепления пола есть свои недостатки
