Светильник бра настенный с выключателем как подключить

Основной процесс

Итак, со способами подключения проводов разобрались, теперь рассмотрим инструкцию по установке бра на стену.

Для того чтобы самостоятельно подключить бра к сети 220 Вольт необходимо подготовить следующие инструменты и материалы:

• дрель с набором сверл (если осуществляется монтаж электропроводки в деревянном доме, тогда сверла должны быть «по дереву», для бетонных стен купите сверла соответствующего типа);

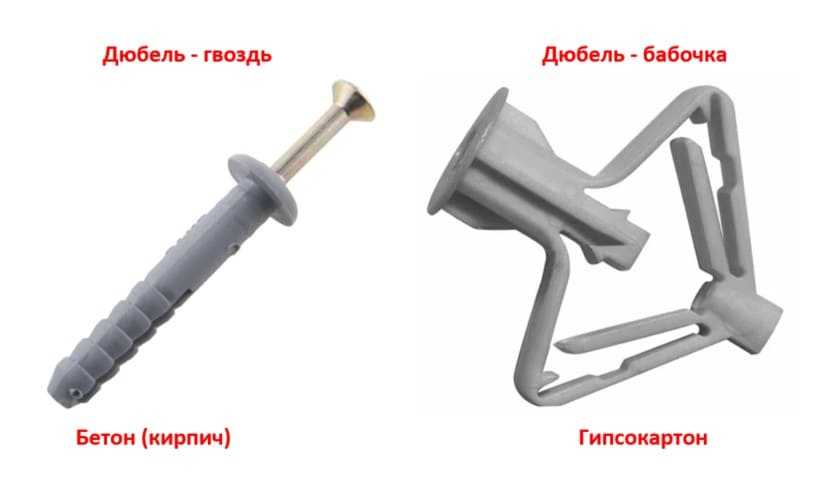

• дюбель-гвозди;
• набор отверток, включая индикаторную;
• стремянка;
• пассатижи;

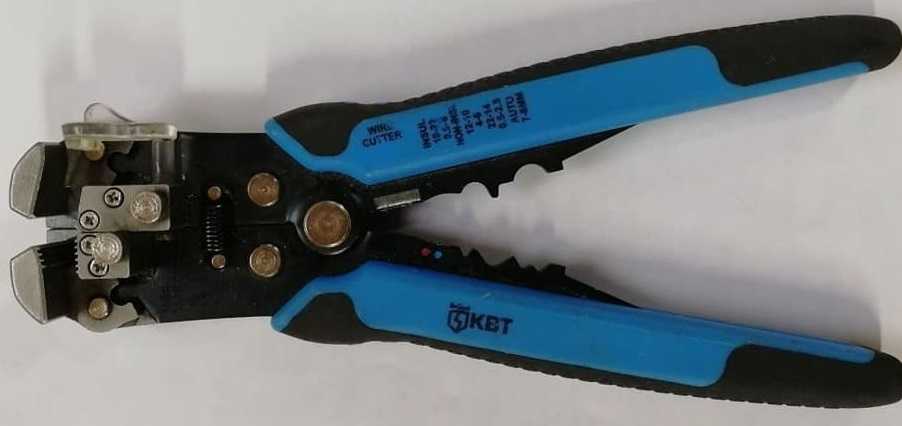

• острый нож либо специальный инструмент для снятия изоляции;
• простой карандаш.

К вашему вниманию пошаговая фото инструкция по монтажу бра с тремя лампами:

1. Отключаем автоматический выключатель, чтобы обесточить помещение.
2. Проверяем напряжение на контактах, к которым будем осуществлять подключение бра. Для этого используем индикаторную отвертку.
3. Заднюю крышку прикладываем к месту установки и с помощью простого карандаша отмечаем отверстия под крепление. Следите за тем, чтобы крышка была зафиксирована ровно.
4. Просверливаем отверстия в отмеченных точках и крепим крышку с помощью дюбель-гвоздей.
5. С помощью ножа зачищаем вводные контакты на 5-7 мм под соединение клеммной колодкой.
6. Фиксируем жилы в соответствии со схемой.
7. Закрепляем корпус болтами, идущими в комплекте, как показано на картинке.
8. Устанавливаем абажур с помощью еще нескольких болтов. Делать это лучше сверху, на стремянке, чтобы удобнее закручивать болты.
9. Вкручиваем источник света (обычно используются светодиодные и люминесцентные лампы).
10. Проверяем качество установки вручную: немного пошатываем бра, чтобы узнать качество крепления. Если светильник «твердо» сидит на месте, остается только подать на него напряжение.
11. Включаем автоматический выключатель и проверяем работу изделия. Если ничего не искрит, а лампочка не мигает, значит все сделано правильно.

Наглядная видео инструкция по электромонтажу (пример №1)

Второй пример электромонтажных работ

Это все, что Вы должны знать о том, как выполняется установить и подключение бра своими руками. Как Вы видите, все довольно просто! Рекомендуем такой вариант светильника размещать в ванной комнате (для подсветки зеркала), на кухне, в спальне (над кроватью), в гостиной (над диваном) и в коридоре (тоже возле зеркала).

Похожие материалы:

• Схема подключения бра
• Как установить точечный светильник
• Как выбрать бра для дома

Бра с выключателем в виде шнурка часто используется в помещениях, где наблюдается нехватка полезного пространства. Вряд ли имеет смысл захламлять стены большим количество электрических аппаратов. Шнурок же находится непосредственно в самом осветительном приборе и на 100% выполняет свои функции. При этом осуществить подключение и навешивание такой бра не составляет никаких сложностей.

На сайте WWW.LY.UA Вы сможете ознакомиться с различной бытовой осветительной техникой (и не только). Представлены демократичные расценки. В сочетании с широким ассортиментом магазин выглядит привлекательным поставщиком электрических осветительных приборов.

Поэтапная инструкция установки и подключения

Порядок установки светильника достаточно прост и доступен для самостоятельной реализации. Рассмотрим, как подключить бра, по порядку.

Выбор места крепления настенного светильника

Выбор места обусловлен несколькими факторами:

• удобство, необходимость в наличии светильника именно в данной точке;
• возможность подключения к сети питания без лишних трудозатрат;
• состояние стен допускает монтаж навесных светильников.

Подготовка к монтажным работам

Перед началом непосредственного монтажа необходимо выполнить некоторые работы:

• приготовить инструменты и материалы;
• разметить плоскость стены в соответствии с инструкцией пользователя к светильнику;
• подготовить бра к установке.

Из инструментов понадобятся:

• линейка, строительный уровень, рулетка;
• перфоратор или электродрель с набором буров или сверл;
• молоток, отвертка;
• дюбели и шурупы.

Крепежные детали часто идут в комплекте со светильниками. Если планируется скрытый монтаж, то к перечисленным инструментам придется добавить штроборез или болгарку с алмазным диском и соответствующее количество гипса или алебастра для заделки штробы. Корпус светильника рекомендуется разобрать и отметить на стене точки установки шурупов прямо по отверстиям в задней крышке.

Крепление бра

Большинство светильников устанавливаются на специальные кронштейны, идущие в комплекте поставки. Их прикрепляют к стене шурупами, предварительно просверлив в стене отверстия и вставив дюбели.

Подключение кабеля к электросети

Подключение настенного светильника производится соответственно выбранному способу управления. При использовании стандартного (открытого) способа никаких проблем не возникает.

При скрытом подключении кабель присоединяется к электросети в соответствии с условиями размещения проводки.

Как определить провода

При использовании скрытого подключения необходимо определить фазу и ноль. Выключатель устанавливается на фазном проводе, чтобы при замене лампочки не возникала опасность поражения током при случайном прикосновении к заземленным предметам — радиаторам отопления, металлическим стеновым конструкциям и т.п. Для определения используют индикаторную отвертку, пальцем прикасаются к контакту на торце рукоятки, а щупом — поочередно к проводам. Прикосновение к фазе вызовет загорание лампочки.

Место размещения – удобство и безопасность

Перед установкой выключателя следует продумать наиболее удобное место для монтажа и последующего использования. Наиболее выгодная зона размещена около входных дверей (со стороны дверной ручки), но могут быть и исключения (например, рядом с изголовьем кровати).

Перед составлением проекта разводки лучше заглянуть в официальный документ – ПУЭ (правила устройства электроустановок), регламентирующий некоторые нюансы монтажа. Например, пункт 7.1.48 гласит, что выключатель должен находиться не менее 60 см от душевой кабины, а пункт 7.1.50 разрешает его устанавливать не ближе 50 см от газопровода.

В ванных комнатах и саунах установка приборов управления запрещена, их необходимо выносить за пределы помещения (обычно в коридор).

Износ контактов

Частое использование клавиш ведет к износу контактирующих выводов, из-за чего работа аппарата нарушается. Износ выражается в разрушении поверхности клемм, изменении размера, формы, уменьшении подвижности. Различают следующие виды износа:

1. Механическая деформация, когда на контакты выключателя действует давление или удар. Действие передается разъединяющим элементам в электрической сети без нагрузки. При этом торцы пластин расплющиваются, истираются и сминаются. Для уменьшения вредного воздействия контакты оснащаются амортизационными пружинами, которые исключают дополнительную вибрацию.
2. Электрический износ представляет собой разрушение контакта под действием электрической силы. Постоянная токовая нагрузка ведет к электрической эрозии клемм. Под такой нагрузкой проводники теряют вес и уменьшаются в объеме.
3. Двойная форма является следствием одновременного влияния механических и электрических сил. Износ выводов приводит к образованию на контактной площади вредных химических веществ и пленок. Измененные контакты при включении цепи иногда могут показать разряд, который перерастает в электрическую дугу большой мощности, что опасно для человека.

No tags for this post.

Поэтапная инструкция

Все современные светильники имеют три провода – фазу, ноль и заземление. Если в квартире соответствующая проводка, сложностей с подключением не возникнет. При наличии только рабочей фазы и нуля, когда поменять проводку возможности нет, придется действовать иначе. Установить лампу можно, подсоединив через одну прерывающуюся выключателем фазу и ноль, соблюдая при этом маркировку.

Выбор места подключения настенного светильника

Обычно бра помещают в спальне у изголовья постели. Для небольшой достаточно одного электроприбора. Если кровать внушительного размера, оптимально крепить по одному светильнику с каждой стороны. В детской обычно помещают бра так, чтобы яркий свет не мешал малышу. Удачное решение — повесить лампу над креслом, чтобы перед сном почитать ребенку книжку. Для детей постарше размещают светильник над кроватью.

В качестве основного источника света в ванной или прихожей могут выступать бра. В таких помещениях их монтируют по обеим стенам симметрично либо подсвечивают зону вокруг зеркала. Для ванной комнаты потребуется влагозащищенный светильник.

Подготовка к монтажным работам

Перед самостоятельным проведением работ сразу готовят нужные инструменты и приспособления. Обязательно понадобится электродрель со сверлом, которое подбирают в зависимости от материала стен. Для бетонных — не используют сверла по дереву и наоборот.

Также для работы нужны:

• отвертка;
• индикаторная отвертка;
• пассатижи;
• карандаш;
• острый нож.

Установка

Для подключения бра надо выполнить следующую пошаговую инструкцию:

1. Отключить нужный автомат, чтобы обесточить комнату или всю квартиру, в зависимости от типа монтажа электропроводки.
2. При помощи индикаторной отвертки убедиться, что напряжение на контактах отсутствует.
3. Приложить крышку бра к месту будущего монтажа, которое уже отмечено на стене. Сделать пометки карандашом в области отверстий, в которые затем будут установлены крепежные детали.

1. Дрелью просверлить отверстия согласно отметкам. Можно предварительно аккуратно прорезать обои, чтобы не порвать их дрелью.
2. Закрепить крышку бра дюбелями на стене.
3. Снять с каждой жилы изоляцию на 0,5 см острым ножом.
4. Соединить провода между собой по выбранной схеме подключения, обычно стандартной.
5. Зафиксировать корпус бра специальными болтами, которые прилагаются к светильнику. Присоединить абажур, если таковой имеется.

Далее в прибор вкручивают лампочку и включают автоматы. Как видим, установить бра можно своими руками, необязательно приглашать для этого электрика.

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Эта операция совсем несложная, достаточно соблюдать определенные правила монтажа и электробезопасности.

Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков. Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам

Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Поэтапная инструкция

Произвести монтаж, подсоединение следует поэтапно:

• определиться с задачей освещения, которая выставляется к осветительному прибору;
• купить соответствующий аппарат;
• произвести точную разметку установки источника и проведения кабеля;
• выбрать схему подключения;
• провести подвод электропровода;
• установить светильник;
• подключить электропроводку;
• произвести пробное включение.

В некоторых случаях требуется штробление стены, установка выключателя.

Вместо трудной внутренней проводки, возможна прокладка электрического шнура открытым способом. При этом провод помещается в закрытый короб. Такой метод предусматривает установку выключателя наружным способом.

Рекомендуем к просмотру видео:

Схема подключения через выключатель на проводе

А что
делать, когда конструкция бра не позволяет разместить внутри корпуса
дополнительный выключатель на цепочке или просто такового нигде нет в наличии?

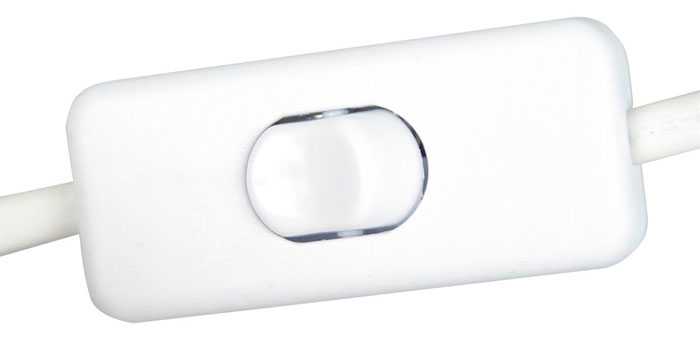

В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

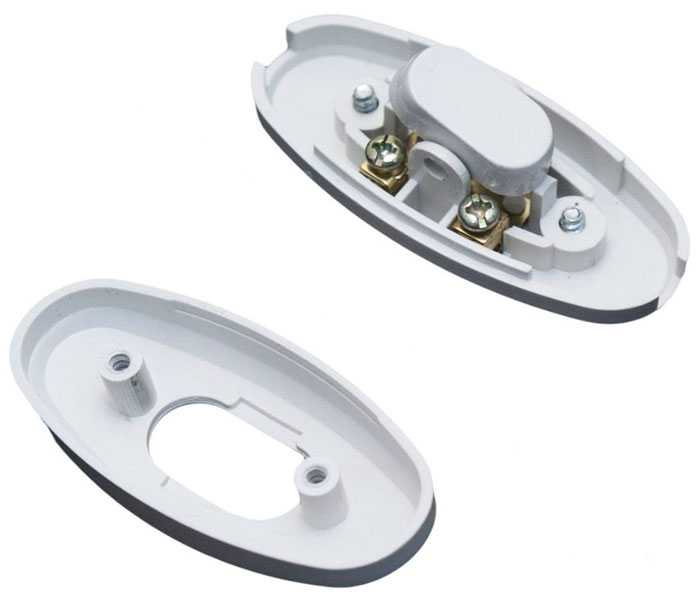

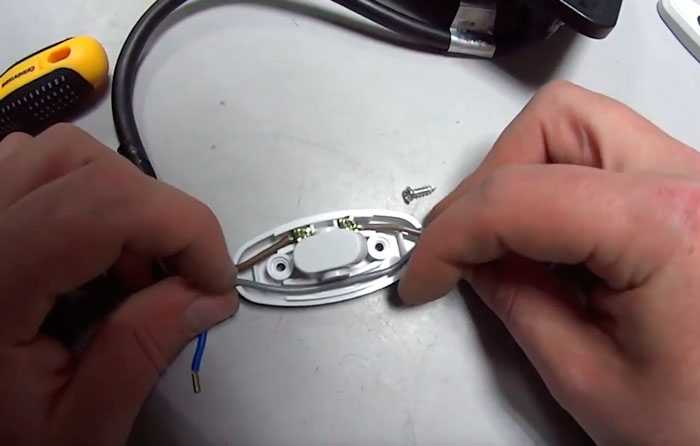

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.

По аналогии
с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий
провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.

При этом
жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на
разной длине. Один из проводников подключаем к одному контакту, а другой – ко
второму.

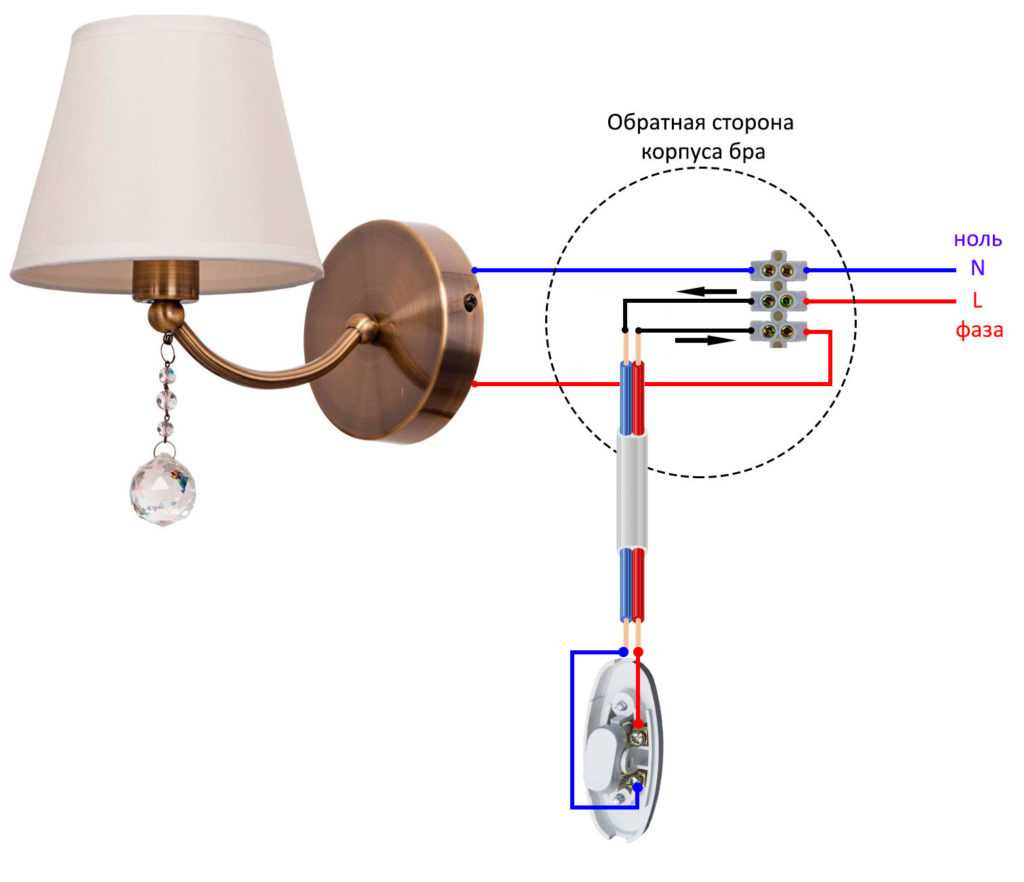

Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.

Ноль по
старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к
переключателю, а затем через вторую жилу возвращается обратно в бра.

А что
делать, если вы хотите установить светильник в новом месте, где вообще ранее не
закладывалась под это дело проводка, но зато недалеко присутствует розетка?

Дабы не
срывать обои и не штробить заново стены, можно просто смонтировать бра над
розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете
вилку, другой конец заводите в бра, а посередине устанавливаете проходной
переключатель.

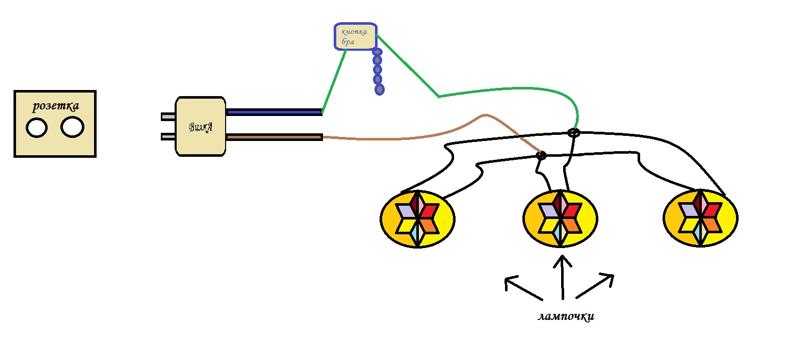

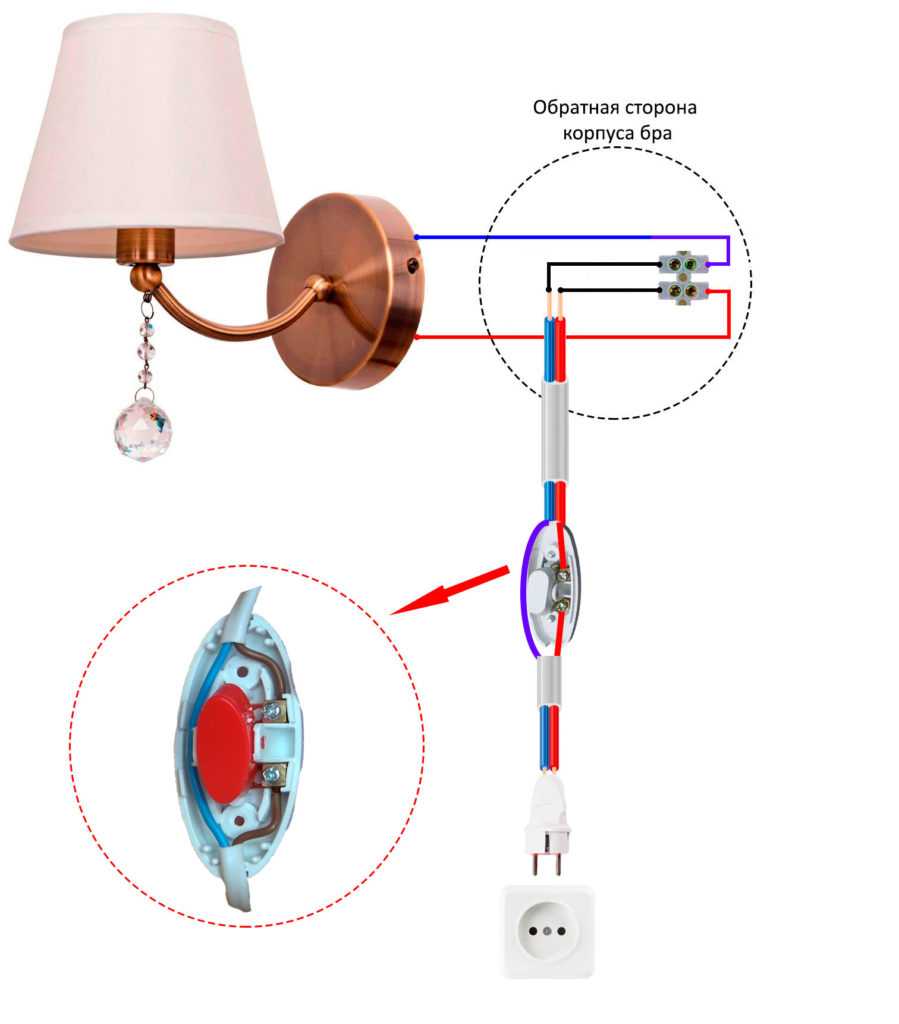

Получается
вот такая схемка:

Со стороны
это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на
виду останется только шнурок с выключателем, то картинка немного меняется.

Самое
главное на вилке и розетке не забудьте отметить с какой стороны находится фаза.
Потому что выключатель должен разрывать именно ее.

Перевернете
вилку и это может закончиться весьма печально. В этом случае на шнуре
рекомендуется монтировать переключатель, который одновременно разрывает сразу
два проводника, как фазный, так и нулевой.

Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.

Этапы монтажа:

1. В щитке отключается электроснабжение. Проверяют по выключателям и электроприборам, но надёжнее всего будет протестировать сами провода с помощью индикаторной отвёртки.
2. Заднюю крышку или крепёжную планку бра прикладывают к поверхности стены. Отмечают места будущего крепежа.
3. С помощью саморезов или шурупов с дюбелями крепится крышка.
4. При необходимости питающий кабель обрезается (оставляют 10–12 см). Провода зачищаются (на 5–8 мм) и соединяются попарно, более подробно будет описано ниже. Далее надёжно заизолировать соединение!
5. Ставится корпус, крепится обычно декоративными гайками, которые идут в комплекте.
6. Устанавливается лампочка.
7. Закрепляется абажур (плафон).
8. Включается электричество, проверяется работа прибора.

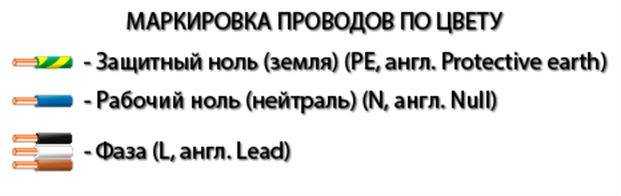

Как определить провода?

Все представленные дальше схемы подключения будут работать только тогда, когда правильно определена проводка. Обычно это сделать несложно благодаря различию цветов, которыми традиционно отмечаются разные проводники:

• Фаза, L, — обычно чёрного, коричневого, белого цветов. Встречаются, однако, серый и даже красный, оранжевый, фиолетовый и бирюзовый.
• Ноль, N, — как правило, синей или голубой окраски.
• Заземление, PE, — зелёного, жёлтого или жёлто-зелёного цвета.

Хотя такая маркировка — хороший помощник для электрика, есть несколько сложностей. Во-первых, производители иногда всё же сильно расходятся в присвоении цветов проводникам (а есть ещё старый стандарт, который действовал у нас в прошлом веке, и новый). Во-вторых, мастера, которые прокладывали проводку, могли не заботиться о соответствии.

Поэтому самые надёжные способы определения — это использование индикаторной отвёртки (особенно если проводников только два: пробник сработает на фазу) и, если есть провод заземления, применение мультиметра.

Также нужно понимать, что если у светильника не одна лампочка, а больше, проводов будет также больше.

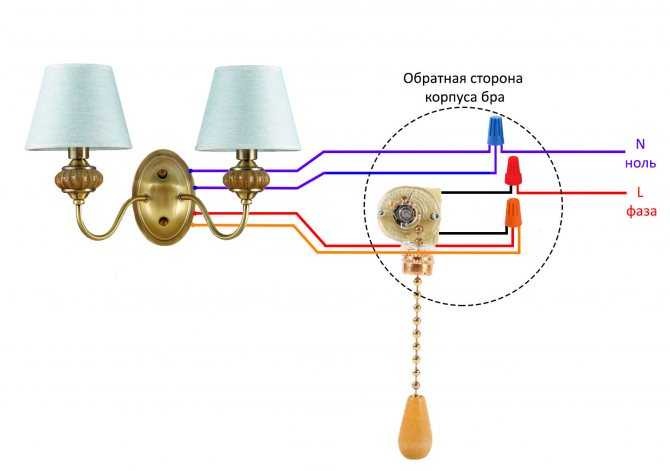

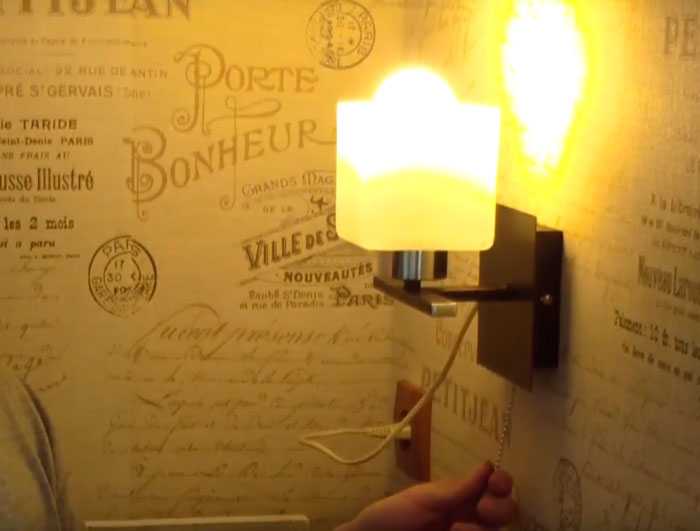

Подключение бра со шнурком

Такие модели называются также «верёвочного типа».

Можно подсоединить прибор к проводке так, что включение-выключение света будет осуществляться только шнуром, которым комплектуется светильник. Проводится такой монтаж просто.

Необходимо подвести провода к месту установки на стене, а затем сопоставить их с имеющимися у бра. Их, как уже было указано, должно быть три: фаза (L), ноль (N) и заземление (PE), последний может отсутствовать.

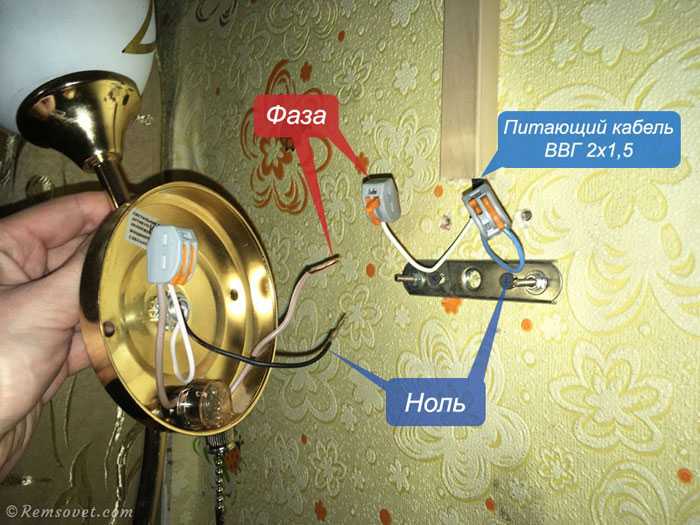

Соответствующие провода соединяются попарно, L с L и так далее. Если в проводке дома отсутствует заземление, соответствующий проводник бра изолируется.

Как правило, в бра встроена клеммная колодка, которая упрощает процесс.

Использование клавишного выключателя

В данном случае он будет играть ту же роль, что и шнурок. Подключение идёт по такой схеме:

• Фаза идёт на выключатель.
• Далее — на светильник.
• «Ноль» и заземление подключаются напрямую.

Включение через шнур с вилкой

В этом случае у вас может даже не возникнуть вопрос, как подключить бра — всё делается напрямую. Однако этот способ можно усовершенствовать, если прибор укомплектован шнурком. Тогда вилка может находиться почти всё время в розетке, а чтобы включить и отключить свет, достаточно будет потянуть за верёвку.

Изучив инструкцию и выбрав подходящую схему подключения, несложно своими руками повесить и люстру, и бра. Также советами Вам могут помочь опытные друзья и родственники.

Сами же осветительные приборы Вы можете выбрать из каталога нашей компании «Республика света». У нас представлено множество моделей разного дизайна, с описанием технических характеристик и с фото. Сделайте свою квартиру или дом привлекательнее и уютнее вместе с нами!

Настенные светильники бра уже несколько десятилетий остаются одним из самых востребованных видов светотехники. Их основным достоинством является рассеянное и мягкое освещение, позволяющее комфортно читать, а также создавать акценты и уют в интерьере каждой комнаты. Современные бра отличаются по типу конструкции и, соответственно, по способу подключения:

• светильники со шнуровым выключателем;
• бра, питание которых обеспечивается от розетки при помощи вилки;
• световые устройства, включаемые при помощи клавиши на стене.

Самостоятельное подключение любого типа бра не вызовет особых затруднений, если знать, как это сделать правильно и учесть ряд нюансов. В данной статье вы найдете подробное описание процесса всех способов подключения бра своими руками со схемами и поясняющим видео.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

1. Одноклавишные;
2. Двухклавишные;
3. Трехклавишные;
4. Сенсорные;
5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Это интересно: Большой расход электроэнергии при электрическом отоплении

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

• Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
• Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

• Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
• Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Подключение выключателя

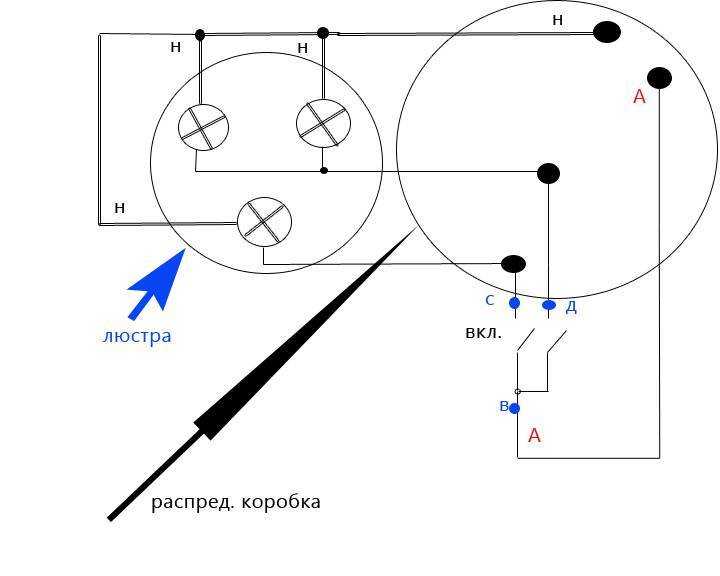

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

• Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
• Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
• Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
• Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
• Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

• Прежде всего по методике, описанной выше, подключаем розетку.
• Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
• Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
• Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
• Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Подготовка к работе

Перед тем, как повесить бра на стену, нужно подготовить необходимый инструмент и материалы, выбрать место установки, место подключения к проводке, также не стоит забывать про технику безопасности.

Необходимый инструмент

Для подключения настенного светильника понадобятся:

• Плоскогубцы;
• Отвертки;
• Монтажный нож;
• Индикаторная отвертка;
• Изолента или термоусадочная трубка;
• Уровень;
• Карандаш;
• Рулетка.

Для крепления источника света на бетонную стену:

• Перфоратор с буром 6мм;
• Дюбель гвозди 6х40;

Для крепления в гипсокартон:

• Шуруповёрт или дрель;
• Крепление типа «бабочка».

Элементы крепежа

Почему именно 6х40? Потому что это идеальный типоразмер для кирпичных или железобетонных стен. Его используют монтажники натяжных потолков, шкафов купе.

Техника безопасности

Все электромонтажные работы должны производиться с отключенным напряжением. Перед началом работ нужно отключить автоматический выключатель либо всей квартиры, либо группы, на участке которой производится монтаж. После этого нужно убедиться в отсутствии напряжения с помощью индикаторной отвертки, и только после этого начинать подключение бра

Важно понимать, что проверка отсутствия напряжения с помощью мультиметра может нет дать результата, если будет разорван ноль

При работе с перфоратором нужно надеть перчатки и защитные очки. Для того, чтобы избежать распространения пыли по комнате, можно попросить помощника подержать рядом с местом сверления шланг работающего пылесоса, это сэкономит много времени на уборку.

Светильники Оптимальная высота установки бра

1.2к.26.06.2022

При снятии изоляции кабеля монтажным ножом, нужно следить, чтобы на линии реза не находились пальцы. Нож может сорваться, порезать кожу и тогда монтаж придется отложить. Также в процессе не нужно слишком глубоко углублять нож, чтобы не повредить изоляцию жил.

При снятии изоляции с жил важно их не повредить. Лучше использовать специальный инструмент

Например, клещи для снятия изоляции (КСИ), в простонародье – ксюхи. Если используется многожильный кабель, то зачищенные концы лучше пропаять или же запрессовать специальный наконечник.

Клещи снятия изоляции и наконечник

Как выбрать место для бра

Если в квартире или доме используется скрытая проводка, то место установки должно планироваться заранее, также заложена электропроводка. В таком случае монтаж бра на стену следует осуществлять в месте выхода проводов. Это будет также красиво, с точки зрения дизайна.

Если электропроводка открытого типа, то довести провода до места установки можно от ближайшей распределительной коробки.

Светильники Как выбрать бра?

50526.01.2023

Обычно настенные бра устанавливают у кровати, в ванной, в детской комнате. Если кровать двуспальная, то устанавливаются два светильника, с каждой стороны. В ванной комнате бра часто устанавливают в качестве основного освещения, с двух сторон от зеркала.

Высота установки бра на стену обычно находится в диапазоне 1 – 1,5 м. Если светильник ставится у изголовья кровати, то оптимальной высотой будет рост сидячего человека плюс 30 см. Если место установки — это ванная комната, то светильники вешаются у верхнего края зеркала. Если бра используется, как подсветка в прихожей, то лучше повесить его на уровень 2 метра, чтобы исключить случайное повреждение.

Настенные светильники в прихожей

Ищем фазу и ноль

При подключении бра любого типа, с выключателем или диммером, важно, чтобы размыкался именно фазный провод. Это позволит безопасно менять лампу

Поэтому надо определить фазу и ноль в месте подключения в домашней сети. Если монтаж электропроводки выполнен цветным проводом, то красный или белый провод как правило фазный. Желто-зелёная жила – это заземляющий проводник. А нулевой обычно синий или черный. В любом случает, полагаться на цветовую маркировку не стоит, лучше убедиться в том, какой провод фазный с помощью индикаторной отвертки.

Не следует забывать о технике безопасности. Поэтому сначала отключается напряжение. Зачищаются концы проводов и разводятся в разные стороны, чтобы исключить короткое замыкание. Затем подается напряжение и индикаторной отверткой проверяются провода. Фазный провод надо отметить маркером. Перед тем, как подключать провода, напряжение отключается.

Цветовая маркировка провода

В старых домах используется двухпроводная система электропроводки, заземляющий проводник отсутствует.

Подключение бра на две лампочки

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

Схема подключения здесь будет следующая:

При наличии в домашней эл.проводке третьего заземляющего проводника (обычно он желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на специально предназначенное место.

Ищите соответствующий значок на корпусе изделия.

Внимание!

Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным.
