Установка двухклавишного выключателя legrand quteo

Сферы применения двухклавишных выключателей

Для решения проблемы длинных коридоров фирмой разработаны не только проходные, но и так называемые «перекрестные» двухклавишные модели, входящие в состав системы управления светом из трех точек. Перед тем как подключать выключатели от Legrand этого типа потребуется разобраться с их устройством и схемой включения. Как проходные, так и перекрестные модели из ряда Cariva, Life и др. имеют несколько групп коммутируемых контактов, посредством которых удается реализовать нужную функцию.

При нажатии клавиши каждый из двух механизмов, входящих в комплект выключателей, замыкает одну из соединительных линий, размыкая одновременно другую. Указанный порядок работы позволяет реализовать раздельное управление осветительным прибором с помощью двух различных переключателей, разнесенных на значительное расстояние.

Самым наглядным примером их применения является установка одного из выключателей во входном тамбуре в подъезде, а второго – на каждой лестничной площадке.

При входе в здание пользователь одной клавишей включает освещение на всех площадках, а при подходе к своей квартире – выключает его.

Как правильно демонтировать розетку

Итак, рассмотрев основные технические характеристики розеток и их виды, можно приступать к главному, как снять розетку со стены. Для этого вам следует понадобятся:

• маленькая отвертка с пластиковой ручкой,
• изолента,
• резиновые перчатки,
• тестер.

Вот пошаговая инструкция:

1. Первым делом необходимо обесточить квартиру. При этом следует проверить несколько раз, что электрика на самом деле обесточена. Для этого можно использовать тестер.
2. В зависимости от вида розетки осуществляется демонтаж декоративной крышки. Она может закрепляться шурупами или защелками. В отечественных розетках используется винт.
3. Затем выкручиваются крепления розетки. Если лапки подвижные, то при откручивании винта она станет доступной к изъятию.
4. Аккуратно следует вытянуть всю конструкцию розетки и посмотреть, как закреплены

Обычно разборка выключателя света в квартире требуется тогда, когда он сломался, то есть чтобы его заменить на новый. Некоторые производители в целях улучшения декоративности элемента делают незаметными отверстия для демонтирования, в основном это бренды: Legrand, Schneider, Viko. Из-за этого человек, который решил заняться ремонтом может случайно повредить корпус либо долго искать зажимы и разъемы. В статье будет представлена подробная инструкция по снятию выключателя и розетки.

Принцип действия

Перекрестное устройство может работать только при переключении полярности питания, например, когда нужно производить реверс электродвигателя. Здесь принцип действия предельно прост: если подать напряжение на вход, при переключении клавиши на выходе будут меняться местами «плюс» и «минус».

Фактически устройство является переключателем линий — поочередно отключается одна и включается другая. Его всегда устанавливают между ПВ. Устройство содержит по паре входных и выходных контактов. В одном положении клавиши первые провода входа и выхода замкнуты между собой. Соответственно, также замкнуты вторые. При переключении клавиши первый провод входа замыкается на второй выхода, а второй входной — с первым выходным

Важно только правильно подключить контакты, иначе система будет работать неправильно

Порядок подключения выключателя Legrand с двумя клавишами

Для современных жилых построек характерно наличие длинных лестничных пролетов и таких же коридоров внутри квартиры, не очень удобных в плане управления освещением. С целью решения этой проблемы производителями установочных изделий были разработаны современные образцы переключателей, называемые проходными. Они позволяют включать и выключать освещение в общем коридоре или в квартире сразу из двух мест. Под эту категорию подпадают и распространенные модели от фирмы Легранд (Cariva, Etika и им подобные), ценящиеся большинством отечественных пользователей за их надежность и привлекательный дизайн.

Инструкция по подключению перекрестного выключателя

Работа выполняется в несколько этапов:

1. Разработка электрической схемы соединений.
2. Прокладка штроб.
3. Монтаж в стену распределительной коробки. Ее размеры должны обеспечить создание не менее 7 соединений, а также прохождение других проводов.
4. Отключение подачи тока к месту установки автоматом в электрощите управления.
5. Прокладка кабеля от распределительной коробки к щитку, выключателям и светильникам.
6. Подключение нулевой жилы к контактам ламп.
7. Подключение фазной жилы к контакту первого проходного выключателя, и далее согласно схеме. Провода между выключателями следует подключать строго парами.
8. Подключение контактов с последнего ПВ к лампам через распределительную коробку.

Если подключения производили без маркировки, можно найти парные провода ПВ. Для этого сначала подключаются к сети крайние ПВ, а затем, переключая клавишу каждого, индикаторной отверткой находятся фазы на двух из четырех проводов, которые идут на выход. Остальные два провода следует подключить к его другой паре клемм.

Популярные серии и классификация

Компания Legrand предлагает потребителям большое количество самых разнообразных выключателей. Все они разбиты на серии, которые отличаются друг от друга как по функциональным возможностям, так и по внешнему виду. Наиболее популярны среди них серии:

• Valena и Valena Life – одно- и двухклавишные выключатели и переключатели классической (квадратной) формы, выполненные в цветах «алюминий», «белый», «слоновая кость». Часть моделей оснащена подсветкой. Изделия серии Valena Life отличаются изящно изогнутой формой клавиш, что позволяет включать свет легким прикосновением пальца.
• Galea Life – влагозащищенные модели, входящие в эту серию одно- и двухклавишных изделий, отличаются строгим дизайном и оригинальной расцветкой (темная бронза, титан, перламутр и др.). Многие из них оснащены подсветкой или индикацией.

Все выключатели и переключатели Legrand классифицируют по функциональному назначению, виду монтажа и способу управления.

По функциональному назначению выделяют такие группы изделий:

• Выключатели – устройства, оснащенные одной или несколькими парами контактов. Во включенном состоянии эти контакты замкнуты (освещение активировано), а в выключенном – разомкнуты (освещение выключено). Как правило, выключатели размыкают только контакты, к которым подключены фазные провода, однако встречаются и двухполюсные варианты – в них контакты разрывают и нейтральный («нуль») провод.
• Переключатели – устройства, в работе которых используется три и более контакта. В положении «Включено» замыкаются между собой первый и второй контакты, а в положении «Выключено» – первый и третий. Переключатели, оснащенные тремя контактами, иногда называют «переключателями на два направления». Используют их, как правило, в тех случаях, когда освещением управляют с двух мест.
• Перекрестные переключатели – устройства, переключающие две отдельные линии накрест (при переключении фаза и «ноль» меняются местами). Такие переключатели называют еще «промежуточными» – в схемах управления освещением их устанавливают между переключателями на два направления, что позволяет включать источники света с трех и более мест.
• Автоматические выключатели – устройства, предназначенные для защиты источников света от перенапряжения или короткого замыкания.

По виду монтажа выключатели/переключатели разделяют на накладные и встроенные.

• Накладные применяются с открытым видом электропроводки.
• Встроенные предназначены для использования при скрытой прокладке электрических проводов. В отличие от моделей накладного вида их исполнительный механизм прячется в специально выполненное углубление на поверхности стены.

По способу управления выключатели/переключатели бывают:

• кнопочные;
• сенсорные;
• клавишные;
• реагирующие на движение людей.

Внедрение инновационных технологий позволили разработчикам компании Legrand создать исполнительные механизмы:

• приводимые в действие легким касанием руки (модели сенсорного типа);
• активирующие освещение при появлении и выключающие его при отсутствии людей в помещении (устройства, оснащенные инфракрасными датчиками).

Модели с кнопочным управлением, появившиеся сравнительно недавно, удобны в эксплуатации и способны привнести в интерьер помещения определенную оригинальность и элегантность. При этом их использование потребует от пользователя некоторого времени для привыкания.

Подключение выключателей/переключателей Legrand

Монтаж выключателей/переключателей Legrand выполняют, руководствуясь прилагаемой инструкцией. Кроме того схема подключения продублирована на тыльной стороне изделия.

Как подключить Legrand выключатель

У правильно подключенного выключателя Legrand (двух-или одноклавишного) клавиши во включенном состоянии занимают положение «вверх», а в выключенном – положение «вниз». Для этого фазные провода подключаются к входным клеммам, которые маркируются буквой L или стрелочками, указывающими путь к центру выключателя. При этом проводники, идущие к нагрузке (лампам освещения), соединяются с выходными клеммами, обозначенными стрелками, указывающими направление от центра выключателя.

Таким образом обеспечивается соединение выключателя с осветительными приборами по схеме «фаза -> выключатель -> нагрузка -> нуль», которая гарантирует, что нагрузка не окажется под напряжением после выключения.

Если же подключить фазный провод к выходным клеммам, а провода, идущие к нагрузке – ко входу выключателя, клавиша будет в перевернутом положении и возникнет опасность поражения пользователя электрическим током при замене лампочки, которая после выключения окажется под напряжением.

Подключают выключатель в следующем порядке:

1. Обесточивают электросеть.
2. При помощи плоской отвертки аккуратно демонтируют с выключателя клавиши и рамку.
3. Зачищают электрические провода на длину, указанную на тыльной стороне выключателя.
4. Подсоединяют электрические провода к соответствующим клеммам выключателя.
5. Устанавливают выключатель в монтажную коробку.
6. Возвращают на место рамку и клавиши.

Подключение выключателя Legrand с подсветкой и индикацией

Дополнительная лампа в выключателях используется для таких целей:

• Подсветка, где выполняет роль указателя, показывающего, в каком месте расположен выключатель. Светится она в тех случаях, когда выключатель выключен. Для подключения подсветки в выключателях Legrand (с одной или двумя клавишами) достаточно фазного провода.
• Индикация нагрузки в тех случаях, когда осветительные приборы расположены вне зоны видимости человека (сарай, кладовка и пр.). Если выключатель находится в нерабочем состоянии, лампа индикации не светится.

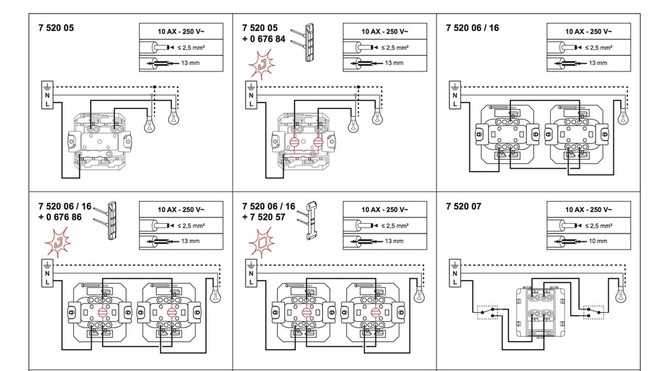

Далее здесь приводится документация производителя на механизмы управления: выключатели, переключатели серии Valena

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Стандартные коммутаторы неудобны, если помещение большое. Они регулируют освещение только из одной точки. Если дом двухэтажный или есть длинный коридор, комфортнее, когда включение и выключение света осуществляется из разных мест. Например, пользователь включает лестничное освещение, ступая на первую ступеньку, и выключает его, когда преодолел пролеты. Для этого используется выключатель Legrand Valena: схема подключения приведена ниже.

Как работают кнопки со светорегуляторами?

Кнопки на светорегуляторах сценарного типа размыкают/замыкают цепь (электрическую), а также уменьшают либо увеличивают интенсивность и яркость освещения. Эти действия производятся при соответствующем нажатии на них, кроме того, освещением в таких устройствах как Legrand Celiane In-One (арт. 067214) также можно управлять с ДУ-пульта.

Каждый из нас четко знает, что в каждой комнате любого дома должны находиться выключатели. Они являются обязательным элементом электросети, а также должны быть надежными, безопасными и простыми как в пользовании, так и в монтаже. Собственно такими чертами наделены все выключатели, которые выпускаются французской компанией Legrand.

Стоит отметить, что французский производитель пытается достичь совершенства как в самом механизме выключателя, так и его внешнем виде. Благодаря такому подходу любой выключатель Legrand, который может быть как одноклавишным, так и двухклавишным, воспринимается как один из лучших в своем сегменте.

Компания Legrand

Интернациональная компания Legrand, штаб-квартира которой расположена в городе Лимож (Франция) была основана в 1866 году и изначально занималась изготовлением столового фарфора

Однако впоследствии компания перешла на выпуск фарфоровых изоляторов (1904), а затем сфокусировала внимание на производстве электрофурнитуры (1949). С тех пор, непрерывно развиваясь, небольшое предприятие превратилось в крупную интернациональную компанию с филиалами, расположенными более чем в 60 странах мира

Изготавливают на ее предприятиях широкий спектр продукции электротехнического назначения, начиная с розеток и заканчивая созданием сложных технических решений для электрических и информационных сетей.

Legrand – единственная компания, предлагающая российским предприятиям и торговым организациям полный комплекс электрооборудования, разработанного с учетом новейших научно-технических достижений и отвечающих требованиям международных стандартов.

Подписка на рассылку

Розетки и выключатели legrand celiane — это продукция из серии французской компании, которая отличается оригинальными формами и внешней отделкой. Рамки для розеток и выключателей из данной серии представлены в широком разнообразии цветовых решений.

33 варианта декоративной отделки:

• патина;
• фактурная сталь;
• матовые поверхности;
• декоративные варианты из дерева;
• рамки из кожи;
• модели из фарфора, стекла и смальты.

Кроме прекрасного оформления, продукция legrand из серии celiane включает большое разнообразие современных устройств, которые позволяют легко и просто управлять освещением и электрооборудованием. Одной из главных особенностей серии является бесконтактный выключатель.

Выключатели legrand celiane

В данной серии электрофурнитуры вы сможете найти практически любой выключатель, как стандартные модели, так и современные, высокотехнологичные выключатели: выключатель двухклавишный легранд; выключатель с рычажком; бесконтактный вариант; сенсорный выключатель; светорегулятор; выключатель с индикацией уровня освещения; проходной выключатель; выключатель с выдержкой времени; выключатели для управления механизмом жалюзи.

Кроме выключателей для управления освещением, в серии присутствуют различные варианты розеток, термостаты для управления обогревом.

Вы можете купить выключатели Легранд в любом варианте и оформлении, и обеспечить квартиру или дом стильным и функциональным элементом.

Как подключить выключатель Легранд

Подключение определенного выключателя зависит от типа механизма и количества источников освещения, которые контролируются с его помощью. Например, установка выключателей Легранд с двумя клавишами будет отличаться от установки сенсорного варианта (см. схему подключения).

Все выключатели Легранд реализуются с сертификатами и схемами подключения, так что разобраться с установкой современного оборудования не составит труда.

Установка выключателя Легранд Валена: выбираем место

Удобно, когда механизмы расположены в максимальной доступности. Традиционно их монтируют при входе в комнату. Если у вас проходная модель, которая позволяет управлять светом из разных мест, один экземпляр можно установить рядом с кроватью. Тогда вставать с постели, чтобы выключить освещение, не придется.

Установка выключателя Легранд с подсветкой оправдана, если часто теряете устройство в темноте. Такие модели оборудованы световым индикатором. Если в помещении мало света, лампочка на панели начинает светиться. Устройство потребляет минимальное количество электроэнергии, поэтому не нужно беспокоиться, что счета за электричество вырастут.

Выбирая модель, подумайте, как она впишется в интерьер помещения. Французский бренд предлагает несколько серий электроаксессуаров. Найдутся классические решения и варианты в стиле хай-тек. Если добиться гармоничного оформления не получится, декоративную рамку можно будет поменять. Для этого на верхней панели предусмотрены пазы, а чтобы ее снять, достаточно воспользоваться отверткой.

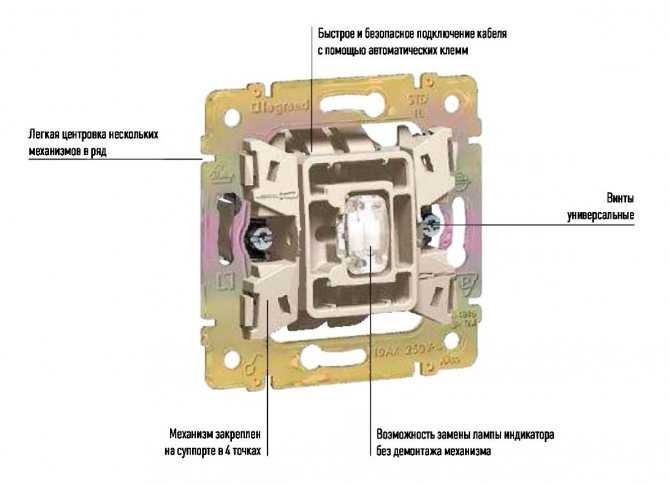

Установка выключателя света Legrand: особенности устройства

Механизм состоит из пяти элементов. Для корректного монтажа нужно понимать, как работает каждая деталь.

• корпус;
• рамка;
• клеммы;
• кнопки и контакты;
• основа, на которой расположены все элементы. Именно она позволяет надежно закрепить изделие на стене или прикрепить его к монтажной коробке.

Французский производитель делает основу из оцинкованной стали. Этот материал не подвержен деформациям, поэтому обеспечивает максимально надежное крепление. На тыльной стороне предусмотрено четыре монтажных крепления для винтов. Установка выключателя света Легранд возможна в монтажную коробку любого размера.

Форма креплений универсальна. Она позволяет регулировать положение устройства — поворачивать его в любую сторону и центрировать.

Для удобного подключения проводов предусмотрены автоматические клеммы. Подсоединение кабелей максимального упрощено: достаточно просто зачистить провода и вставить их в клеммы. Последние часто располагаются под углом в 35°.

Производитель позаботился о пользователе. На задней панели он предусмотрел маркер. Ориентируясь на него, проще понять, сколько изоляции необходимо снять.

Выбор перекрестного выключателя

В магазине у покупателя могут возникнуть проблемы с выбором проходного и перекрестного выключателей. Внешне они похожи на устройство обычного типа, и их легко перепутать между собой. Главным отличием является количество контактов: у простого выключателя их два, у проходного — три, а у перекрестного — четыре. Если выбирается двухклавишная модель, в каждом случае количество клемм увеличивается вдвое.

Для открытой проводки приобретается накладная модель, а для скрытой — с утопленной коробкой. Подрозетники подбираются к выключателям сразу в магазине. Проходной и перекрестные устройства выбираются одинаковыми по внешнему виду и типу: поворотные, клавишные, рычажные или сенсорные. Мощность контактов у них должна быть не ниже, чем у нагрузки.

Что касается выбора изготовителя, хорошо себя зарекомендовали выключатели Legrand, хотя многих могут не устроить высокие цены.

Устройства являются оптимальным решением при управлении освещением из нескольких мест.

Установка двойного выключателя света Legrand

Установка двухклавишного выключателя Легранд заменяет собой монтаж двух одноклавишных устройств. Схему его подключения, на которой виден весь принцип работы, можно посмотреть ниже:

Как установить двухклавишный выключатель Legrand, чтобы он исправно функционировал, а электросеть не повредилась? Для начала нужно убедиться, что у вас есть все необходимые инструменты. Для монтажа понадобятся:

Мы приводим пошаговый алгоритм для тех, кто не знает, как установить выключатель Легранд двухклавишный:

• Отключить электроснабжение во всей квартире.
• Подключить электричество и протестировать.

2. Подготовить провода, расположенные в установочной коробке. Используя пассатижи, укоротить их так, чтобы осталось около 10 см.

3. Поместить проводки в клеммы, предварительно сняв с них изоляцию на 1-1,5 см. Фаза вставляется в зажим, промаркированный буквой L, а два других провода — в клеммы со стрелками.

Внимание: если ваша модель совмещает два одноклавишных устройства, которые независимы друг от друга, подвести напряжение придется к обоим. Для этого нужна перемычка — сделать ее можно из обычного провода

4. Поместить механизм в установочную коробку, закрепить его по уровню.

5. Закрепить декоративную панель.

Установка двухклавишного выключателя Legrand Valena доступна всем пользователям. Не обязательно быть мастером: достаточно уметь пользоваться инструментом и знать, как снимать изоляцию.

Как установить выключатель света двухклавишный Legrand показано в следующем видеоролике:

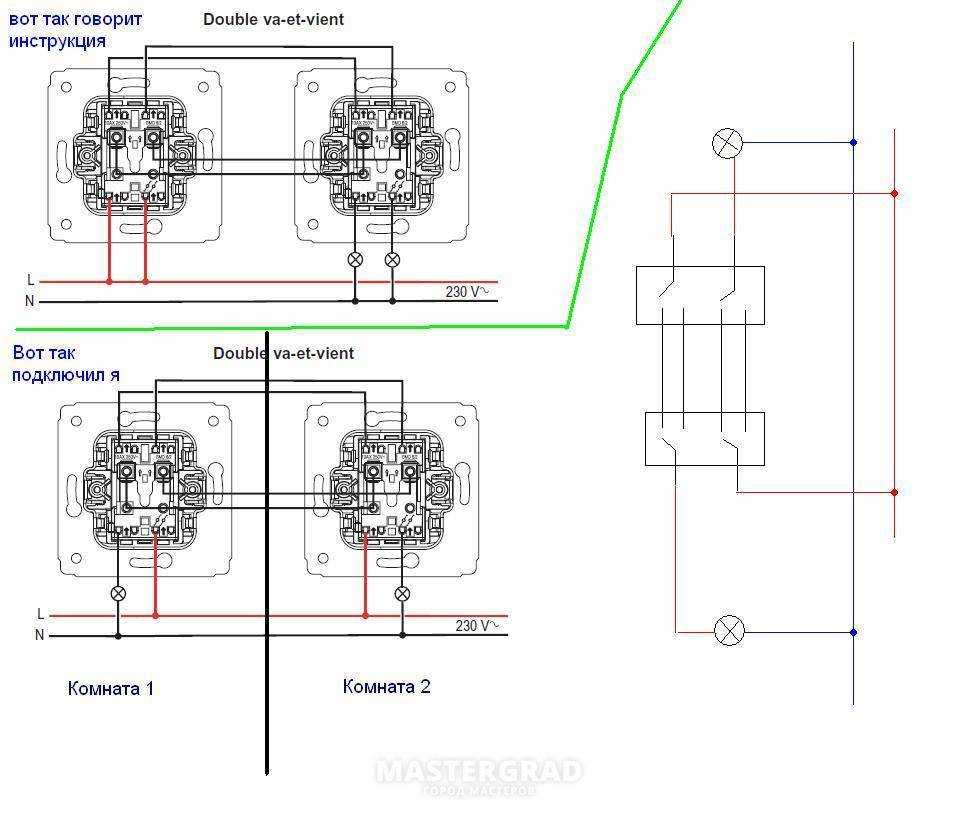

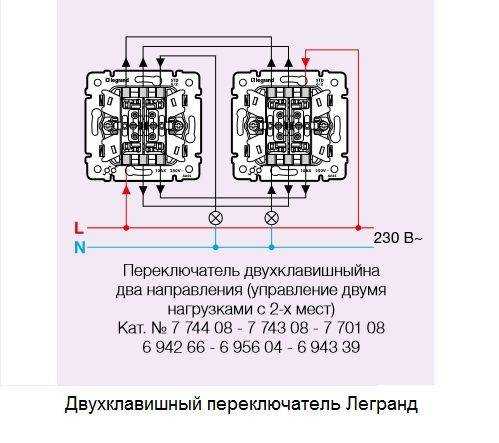

Legrand: схема подключения переключателя двухклавишного

Устройство с двумя клавишами встречается чаще. Его применяют, чтобы управлять освещением разных комнат из одной точки. Часто устанавливают в квартирах, чтобы расставить акценты светом.

По сути, это оборудование объединяет в одном корпусе два самостоятельных прибора. Фазы совмещены, и функционируют, переключаясь между собой. Когда пользователь нажимает на одну кнопку, вторая прерывает цепь и автоматически отсоединяется.

Переключатель Legrand, схема работы которого приведена ниже, имеет свои особенности. У него независимые группы контактов, поэтому и клавиши никак не зависят друг от друга. При нажатии на одну из кнопок, осуществляется переключение от верхних линий к нижним. При этом у первых не предусмотрен конечный выход, зато вторые связаны с точно таким переключателем.

Получается, что устройство оснащено двумя группами независимых контактов — правой и левой. Этот момент характерен для всей серии Legrand Valena — схемы тоже будут от него зависеть:

Перед установкой изучите Legrand выключатель — схема монтажа часто идет в комплекте с электрооборудованием. Если ее нет, ориентируйтесь на эту статью.

Двойной выключатель

Двойной перекрестный выключатель, а также проходной содержат две независимые группы контактов. Они предназначены для управления освещением по двум отдельным линиям, не связанным между собой.

Фактически двухклавишный перекрестный выключатель представляет собой пару устройств, совмещенных в общем корпусе. Подключение каждой линии производится аналогично ранее изложенной инструкции. Целесообразно сначала сделать разводку к одному светильнику, а затем — к другому. При этом цепи подключений не должны быть связаны между собой. Система управления двумя источниками света становится сложной, когда применяется двойной перекрестный выключатель. Схема подключения не особенно сложная, но контактов много, и они могут создать путаницу. Если одни электрики смонтируют ее, то при последующем ремонте другие вряд ли разберутся с этой схемой.

Количество соединений в распределительной коробке значительно увеличивается, и возникает проблема — все спрятать внутри нее. Кроме того, маркировка кабеля также усложняется. В продаже можно найти двухклавишные выключатели Legrand. Модель довольно редкая и не всегда доступная. Электрики обычно стараются разделить подобную схему на две простые.

Особенности и преимущества электрофурнитуры Legrand

Электроустановочные изделия производства компании Legrand пользуются устойчивым спросом во всем мире. От существующих аналогов они отличаются высоким качеством изготовления, развитой функциональностью, простотой монтажа и удобством эксплуатации. Отличительной чертой этой торговой марки является также стильный и элегантный дизайн. При этом все без исключения электроустановочные изделия, выпускаемые на предприятиях компании, обладают высоким уровнем:

• электробезопасности;
• отказоустойчивости;
• пожаростойкости;
• энергосбережения.

В России компания Legrand предлагает потребителям электрофурнитуру, с помощью которой легко придать офисным и жилым помещениям современный и привлекательный вид. Для их изготовления используются только высококачественные материалы (фарфор, металл, стекло, пластмасса и пр.) с широкой цветовой гаммой, что позволяет подобрать необходимые установочные изделия под интерьер любого помещения.

Проводной выключатель освещения с опцией светорегулирования Legrand с технологиями Netatmo

По сути это диммер, который может работать, как обычный выключатель. Это очень расширяет его возможности. Номер в каталоге Legrand 752584.

Упаковка в одном дизайне с остальными умными устройствами Legrand с технологиями Netatmo.

Устанавливается выключатель в одноместную монтажную коробку глубиной не менее 40 мм. Крепление на винтах или захватах.

Клеммы винтовые, все подписано.

В комплекте заглушка, рамка и компенсатор для корректной работы ламп.

Подключаем по инструкции и добавляем в приложение с помощью главного выключателя. Особенность данного выключателя в том, что ему не нужен нулевой проводник, достаточно только фазы.

Способ привязки к шлюзу такой же, как и для остальных устройств с кнопками. Долго жмем в центре главного выключателя пока не загорится светодиод, затем один раз жмем кнопку на устройстве, которое нужно привязать и подтверждаем привязку кратковременным нажатием в центре главного выключателя.

Теперь в приложении появится наш выключатель. В его настройках можно активировать функцию диммирования и сделать так, чтобы синий светодиод светил, когда свет включен или когда выключен. Или вообще включить / выключить. Настраивается, как вам удобно. А еще можно задать условную мощность лампочки для того, чтобы функция энергопотребления учитывала и ее.

При включенной функции диммера яркость настраивается долгим нажатием на выключатель — чтобы уменьшить жмем верхнюю кнопку, чтобы увеличить жмем нижнюю.

Также без проблем можно связать с этим диммером беспроводной выключатель, один или несколько, и управлять им. Сделать это можно, например, через приложение в разделе «Управление моим домом», выбрав нужный беспроводной выключатель.

Разборка диммера Legrand с технологиями Netatmo 752584

Чтобы разобрать диммер, сначала нужно снять лицевую клавишу

Затем плоской отверткой нажать на пластиковые фиксаторы, держащие корпус диммера в суппорте и толкнуть его вниз. Фиксаторы с двух сторон.

Затем, чтобы открыть корпус, нужно аккуратно поддеть еще четыре фиксатора

Корпус разделится на две половины. В одной из них будет зафиксирована нижняя (логическая) плата. Будьте осторожны, платы соединены несъемным шлейфом.

Логическая плата держится на четырех пластиковых фиксаторах, нужно быть очень осторожным, чтобы снять ее, не повредив шлейф или плату.

Отодвинуть их, чтобы снять логическую плату, лучше всего изнутри плоской маленькой отверткой. Делать это нужно очень аккуратно, так как места для отвертки очень мало, а если пробовать отогнуть пластиковые фиксаторы снаружи, то есть шанс что они отломятся.

Плата снята. За логику тут также отвечает Atmel ATSAMR21E

За управление нагрузками отвечают два тиристора TS820600 и MOSFET транзистор 16N50C3. Радиатор на них общий.

Собирать в обратной последовательности, убедившись, что крепление логической платы выдерживает нажатия кнопок.

Подключение выключателей/переключателей Legrand

Монтаж выключателей/переключателей Legrand выполняют, руководствуясь прилагаемой инструкцией. Кроме того схема подключения продублирована на тыльной стороне изделия.

Как подключить Legrand выключатель

У правильно подключенного выключателя Legrand (двух-или одноклавишного) клавиши во включенном состоянии занимают положение «вверх», а в выключенном – положение «вниз». Для этого фазные провода подключаются к входным клеммам, которые маркируются буквой L или стрелочками, указывающими путь к центру выключателя. При этом проводники, идущие к нагрузке (лампам освещения), соединяются с выходными клеммами, обозначенными стрелками, указывающими направление от центра выключателя.

Таким образом обеспечивается соединение выключателя с осветительными приборами по схеме «фаза -> выключатель -> нагрузка -> нуль», которая гарантирует, что нагрузка не окажется под напряжением после выключения.

Если же подключить фазный провод к выходным клеммам, а провода, идущие к нагрузке – ко входу выключателя, клавиша будет в перевернутом положении и возникнет опасность поражения пользователя электрическим током при замене лампочки, которая после выключения окажется под напряжением.

Подключают выключатель в следующем порядке:

1. Обесточивают электросеть.
2. При помощи плоской отвертки аккуратно демонтируют с выключателя клавиши и рамку.
3. Зачищают электрические провода на длину, указанную на тыльной стороне выключателя.
4. Подсоединяют электрические провода к соответствующим клеммам выключателя.
5. Устанавливают выключатель в монтажную коробку.
6. Возвращают на место рамку и клавиши.

Подключение выключателя Legrand с подсветкой и индикацией

Дополнительная лампа в выключателях используется для таких целей:

• Подсветка, где выполняет роль указателя, показывающего, в каком месте расположен выключатель. Светится она в тех случаях, когда выключатель выключен. Для подключения подсветки в выключателях Legrand (с одной или двумя клавишами) достаточно фазного провода.
• Индикация нагрузки в тех случаях, когда осветительные приборы расположены вне зоны видимости человека (сарай, кладовка и пр.). Если выключатель находится в нерабочем состоянии, лампа индикации не светится.

источник
