Устройство и принцип работы сенсорного выключателя
Сенсорные выключатели света — это аналог клавишных выключателей, но только в электронном виде. Включают и отключают освещение они от легкого прикосновения к чувствительной зоне сенсора.
Сенсорный выключатель
По конструкции эти выключатели предназначены для включения 1, 2 или 3-х групп освещения, т. е. как и механические одно, двух или трехклавишные, которые предназначены также для включения одной или нескольких групп освещения. Внешне сенсорный выключатель света представляет собой симпатичную панель с сенсорными зонами.
При отключенном освещении горит синяя подсветка, которая меняется на красный цвет, при включенном свете. Сенсорный выключатель света состоит из активной сенсорной зоны, которая расположена на лицевой панели. Сигнал сенсора подается на усилитель.
Усиленный сигнал поступает на исполнительное реле, контакты которого включают и отключают освещение. Сенсорные выключатели света могут комплектоваться пультами радиоуправления с радиусом действия до 30 м. Эти электронные устройства имеют защиту от пропадания сети.
Сенсорный выключатель с пультом управления
При исчезновении сети осуществляется переход в первоначальное положение (выключено). Контакты исполнительного реле выдерживают нагрузку до 1 кВт с током нагрузки 5 А. Они рассчитаны на работу от сети до 250 В. При превышении этого предела напряжения необходимо установить стабилизатор сетевого напряжения.
Производители сенсорных выключателей уверяют, что они работают с любым типом освещения. Однако, вполне может наблюдаться мигание светодиодных ламп при небольшой их мощности в выключенном положении сенсорного устройства. Как легко избавиться от подобного мигания светодиодных ламп можно узнать в статье — “Энергосберегающая лампа мигает после выключения”.
Подключение сенсорного выключателя
Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.
Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.
В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.
Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.
Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

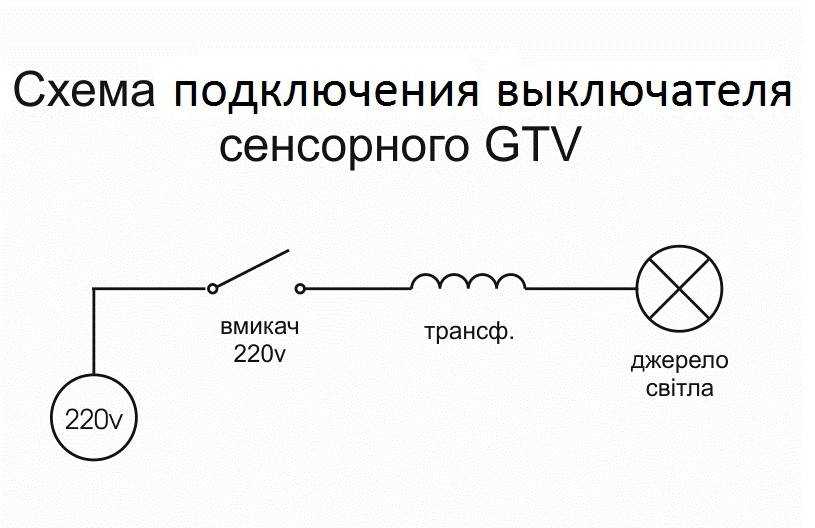

Схема подключения
Установка выключателя
Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:
- Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
- Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
- Подключить плату с сенсорными контактами.
- Подключить панель с маркировкой кнопки.

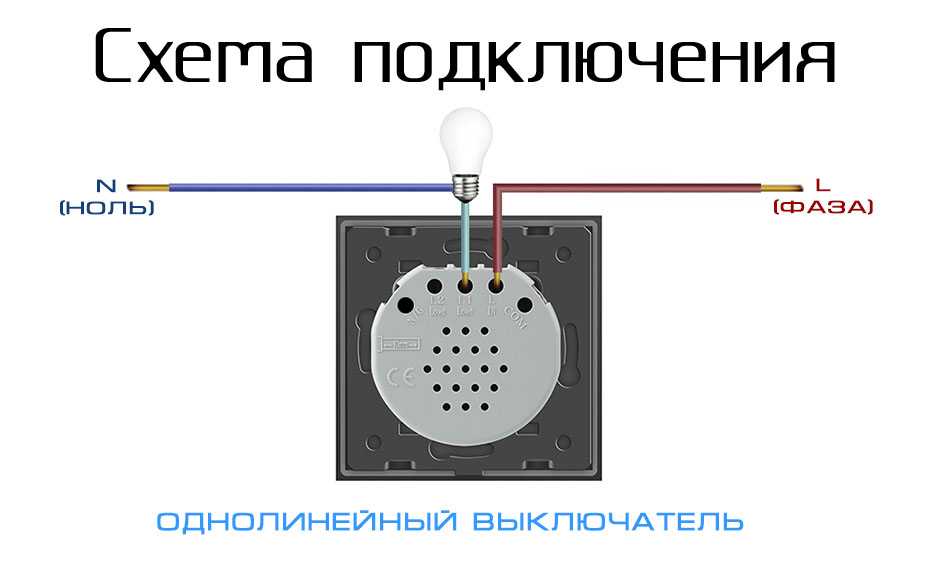

Схема подключения однолинейного сенсорного выключателя
У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.
Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:
- Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
- Уложить подключенный провод по периметру устройства.
Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.
Схема подключения к сети
Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:
- Отключение подачи электроэнергии.
- Демонтаж предыдущего выключателя.
- Снятие верхней панели с устанавливаемого изделия.
- Соединение проводов по клеммам.
- Помещение конструкции в коробку и закрепление.
- Фиксация панели.
Проект активации проходных сенсорных отключателей
Тип подключения аналогичен со способом подключения сенсорного отключателя
Важно только правильно произвести синхронизацию между приборами
Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.
Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.

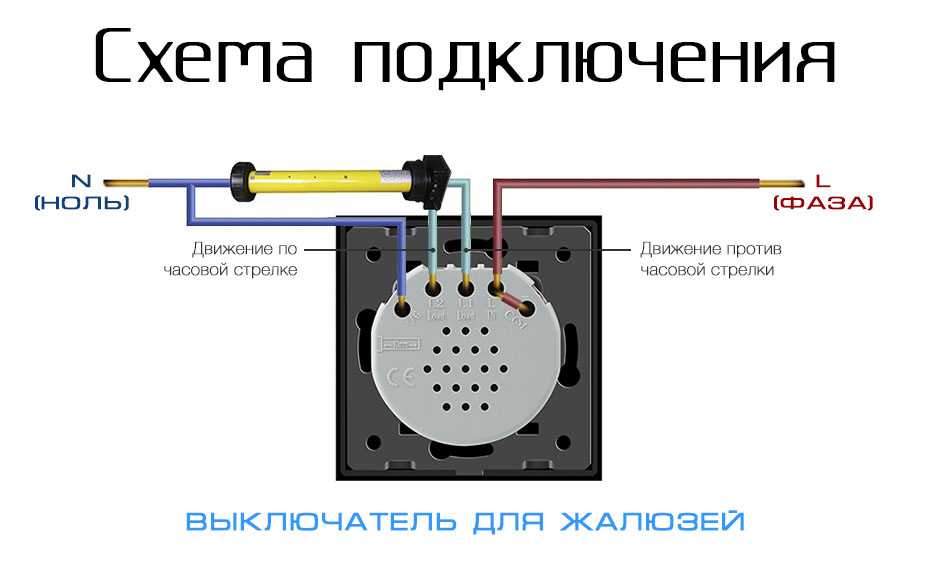

Схема подключения импульсных сенсорных выключателей
Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.
Проект подключения сенсорных отключателей со стабилизатором тока 12в
Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.
Основные типы выключателей
Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.
№ 1: Приборы клавишного типа
Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.
Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.
№ 2: Переключатели или перекидные выключатели
Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.
Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.
Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

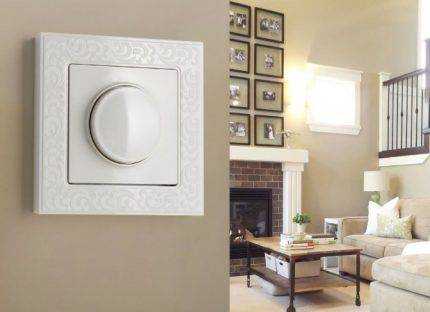

№ 3: Диммеры или регуляторы интенсивности освещения
Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.
Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.
№ 4: Выключатели с встроенным датчиком движения
Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.
Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.
№ 5: Устройства сенсорного типа
Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.
Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.
Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении
Как подключить сенсорный выключатель к светодиодной ленте. Начнем с истоков
Чтобы разобраться в вопросе применения такого сенсорного аппарата, необходимо понять, что он из себя представляет. Внешне сенсорный выключатель, предназначенный для светодиодной ленты, имеет вид кристаллической панели. На эту панель нанесена соответствующая разметка. Разновидности бытовых моделей применяются для подключения к сети в 220 вольт. Схема подключения изделия будет приведена ниже.Сенсорный тип выключателя может различаться по:
Вариант исполнения сенсорного выключателя
Сегодня подобного рода изделии используются для следующих целей:
подключение светодиодной ленты. Такой подход отлично себя зарекомендовал на кухне при использовании светодиодной ленты для подсветки рабочей поверхности. А подключение к ней выключателя сенсорного типа значительно упрощает работу в помещении в вечернее и ночное время;
Обратите внимание! Современные технологии, которые позволяют автоматизировать или упростить включение света относятся к системе «умный дом». Сюда же относится и сенсорный выключатель
Пульт для светодиодной ленты
- подключение бра;
- управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
- управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.
В какой бы ситуации не применялся выключатель (для светодиодной ленты или другого типа освещения) нужно помнить, что схема подключения бывает различной. Для ленты, в силу ряда обстоятельств, используется одна схема, а для других источников света подходит другая схема.
Обратите внимание! Схема подключения, если использовать пульт для управления степенью освещенности, будет так же немного отличаться. Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками
При этом стоит отметить, что своими руками его можно довольно легко установить
Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль
При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль
Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль.
Как подключить выключатель с индикатором подсветки. ПОДКЛЮЧЕНИЕ ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ
Независимо от формы и количества клавиш управления светом монтаж и подключение выключателя производится по одному принципу. Проще всего его можно объяснить на примере одноклавишного устройства.
Установка одинарного выключателя
Перед тем как начать работу по установке, нужно обязательно обесточить помещение.
Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:
— Снимаем клавиши, поддевая их отвёрткой с плоским жалом.
— Аккуратно удаляем декоративную рамку.
— Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.
— Ослабляем крепления проводов и отсоединяем их.
В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.
Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:
— Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
— Закрутить болты крепления к подрозетнику.
— Установить рамку и клавиши.
— Включить рубильник и проверить работоспособность устройства во всех режимах.
Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.
Монтаж и подключение выключателей с несколькими клавишами
В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.
Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей
Важно подключить их в правильном порядке
Подключение проходного выключателя с подсветкой
Проходным называется выключатель, который состоит из двух частей. Первая устанавливается в начале какого-либо пути, например, перед лестницей на второй этаж. Вторая часть при этом монтируется в конце, т. е. при входе на этаж. Таким образом, освещение лестницы можно включить внизу, а выключить уже после подъёма.
Для установки проходного выключателя понадобится проложить кабель из трёх жил к обоим выключателям. Схема подключения выключателей обычно приводится на их упаковке. Монтаж каждого устройства полностью аналогичен описанному выше.
Схемы подключения
Инструкция по монтажу и эксплуатации сенсорных выключателей.
Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:
- Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
- Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
- Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
- Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
- Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.
— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.
— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).
— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.
Схема подключения сенсорных выключателей:
Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.
Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование. Допустимо, если диммер при работе нагревается.
Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер
Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:
Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:
Проходные сенсорные выключатели
Проходные выключатели необходимо синхронизировать, для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.
Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.
Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.
Схема подключения проходных сенсорных выключателей однолинейных:
Схема подключения проходных сенсорных двухлинейных выключателей:
Настройка радиоуправляемых выключателей
Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.
Схема без проводов
А что делать, если у вас дома уже сделан ремонт и возле двери нет никакого отдельного выключателя? Не будете же вы штробить заново стены и срывать обои, чтобы протянуть туда провода.
Можно ли подключить мастер выключатель в этом случае? Да, можно. Для этого вам понадобится дистанционный выключатель на радиоуправлении.
Такие продаются во многих китайских магазинах на Али. Их даже используют как проходные.
Просто приклеиваете его на любую поверхность (хоть на стекло), а в щитке перед контактором устанавливаете силовой радиомодуль величиной со спичечный коробок.
Ошибка №10
Только опять же, не подключайте всю нагрузку через этот модуль напрямую.
Он на это не рассчитан. Его нужно ставить именно перед катушкой контактора, а не вместо него!
К одному такому модулю можно привязать даже не один, а несколько выключателей или вообще брелок для удаленного управления из машины. Подробнее
Схема расключения проводов с беспроводной дистанционной мастер-кнопкой приведена ниже:
https://youtube.com/watch?v=_jXiCUgEMb0%3F
Ошибки монтажа
Чтобы избежать ошибок при монтаже выключателей, соблюдайте следующие правила:
Перед монтажом всегда отключайте питание для предотвращения короткого замыкания и поломки устройства.
Стеклянную лицевую панель устанавливайте и снимайте на обесточенном механизме.
Проконтролируйте, чтобы лицевая панель не упиралась одной из сторон в стену и стояла строго параллельно.
Подавайте питание на сенсорные выключатели, когда каждая линия находится под нагрузкой.
Лицевую стеклянную панель одевайте на выключатель сразу после монтажа, чтобы сенсор не пылился.
Не нажимайте на сенсор без панели!
Если на сенсоре выключателя оказалась строительная пыль, протрите его сухой чистой тканью.
Соблюдайте осторожность при работе с электричеством.
Теперь вы знаете о преимуществах сенсорных выключателей, принципах их устройства и подключения. Современные выключатели сделают ваш дом стильным и комфортным, а при правильной установке и обращении, будут радовать вас долгие годы.
Как подключить розетку фаркопа к автомобилю: схема розетки прицепаОсновные виды коронок для сверления бетонаКак правильно расположить розетки и выключатели в квартире по евростандарту?На какой высоте должны быть розетки и выключатели от пола в квартире?Как правильно расположить розетки на кухне — высота, количество и размещениеКакие основные модели розеток и выключателей Schneider electric существуют?Как пользоваться клеммниками Wago для соединения проводов?Как подключить двухклавишный выключатель самостоятельно
Идея управления осветительными приборами посредством сенсорных выключателей не нова, подобные выключатели или переключатели света выпускались еще в прошлом веке. Но размеры таких устройств были существенно больше типовых, что вызывало проблемы при установке. Стоит также отметить, что стоимость первых сенсорных коммутаторов была довольно велика, естественно, это не способствовало популярности. С развитием технологий ситуация в корне изменилась, и сегодня емкостные, инфракрасные и дистанционные включатели пользуются стабильным спросом.

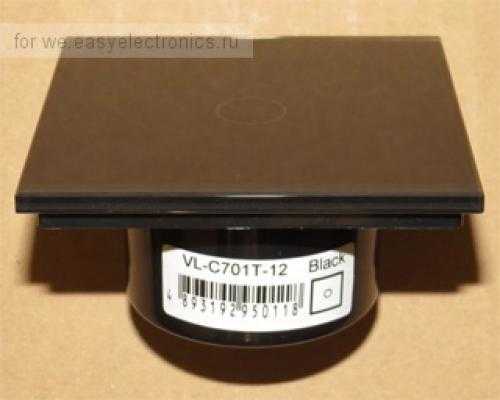

Сенсорный выключатель конденсатор. Препарирование сенсорного выключателя LIVOLO.
От большинства подобных устройств эти выключатели отличает одна интересная особенность — они включаются в сеть по двухпроводной схеме, просто в разрыв цепи. При этом независимо от того замкнута цепь или нет его схема обеспечивает питанием микроконтроллер, радиомодуль, светодиоды и реле. Посмотрим как он устроен.В качестве подопытного возьмём самую простую модель — с одной кнопкой и без радиомодуля.
Разбираем и видим такой бутерброд:
В середине верхней платы собственно площадка сенсора накрытая рассеивателем света от двух светодиодов.Заправляет всем этим PIC16F690:

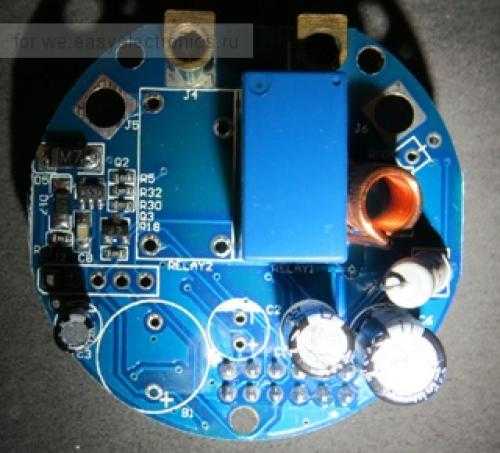

А вот и силовая часть:(фото кликабельны)
Как видим сама плата рассчитана на полный фарш, но второе реле с обвязкой и радиомодуль не распаяны.Теперь берём и заносим в таблицу позиционные обозначения элементов, типы корпусов, номиналы, маркировку. Выпаиваем и измеряем ёмкость smd конденсаторов. Далее вооружившись гуглом и знанием страны происхождения девайса пытаемся расшифровать маркировку активных элементов.Чтобы проследить топологию платы выпаиваем все детали которые в этом мешают и вооружившись мультиметром в режиме прозвонки восстанавливаем схему по плате. Вопреки опасениям заняло это всего пару часов.Схема получилась вот такая:(схема в полном размере в прикреплённом файле)Тут только нижняя плата и только те элементы которые распаяны на конкретном экземпляре.Цветами отмечены:красный — схема питания в режиме «ВЫКЛЮЧЕНО»зелёный — схема питания в режиме «ВКЛЮЧЕНО»желтый — линейный стабилизатор на 3 вольта для питания МК, радиомодуля и пищалкисиний — реле и его обвязкасерый — управление пищалкойфиолетовым отмечены делители с помощью которых МК измеряет напряжения в разных участках схемыКлеммы L, L1 те что выходят наружу, JP1 — разъём стыковки с верхней платой.UPD:Рассмотрим работу схемы питания при включеyной нагрузке, этот участок обозначен зелёным цветом. Обозначим напряжение на выходе этой схемы как V2.Основным элементом в этой цепи является ОУ LM321, но в данном случае он работает как компаратор. На положительный вход ОУ поступает напряжение V2 за вычетом 12 вольт, которые падают на стабилитроне D17. На отрицательный вход поступает напряжение с выхода интегрального стабилизатора U1 через делитель R18, R30, этот делитель может быть включен или выключен транзистором Q3.Работает схема так:Предположим что напряжение V2 = 13 вольт. В этом случае на положительном входе ОУ напряжение 13В — 12В = 1В, на отрицательный врод через резистор R18 поступает 3В, т.к.на выходе ОУ низкий потенциал, Q3 закрыт и делитель не работает. Так как напряжение на положительном входе ОУ меньше чем на отрицательном, на выходе ОУ будет низкий уровень, Q4 при этом открыт и конденсатор С3 заряжается через диод D5.Как только V2 превысит 15В напряжение на положительном входе ОУ также станет больше чем на орицательном, на выходе ОУ появится высокий уровень, который откроет транзистор Q3, в работу включится делитель R18, R30, напряжение на отрицательном входе ОУ при этом уменьшится с 3В до 2.1В. При этом также откроется Q4 и весь ток нагрузки потечёт через него.Так как на отрицательном входе ОУ теперь 2.1В, то схема останется в таком состоянии до тех пор пока напряжение V2 не снизится до 14.1В, после чего весь цикл повторится.При этом схема никак не синхронизируется с частотой сети и может вообще работать на постоянном токе, при соблюдении полярности.
Как сделать сенсорный датчик своими руками
Датчик для сенсорного выключателя можно сконструировать своими руками. Для этого нужно подготовить:
- реле с напряжением 6–12 В;
- часть фольгированного текстолита, которая будет играть роль сенсора;
- импульсный диод с напряжением от 100 В.
Прикосновение к сенсору провоцирует открытие элементов, обозначенных в схеме как VT1 и VT2. После этого произойдет замыкание цепи (с помощью реле), и светильник/электроприбор включится.
Самостоятельно можно изготовить и прибор с инфракрасным датчиком. Он работает только в том случае, когда в зоне видимости датчика есть движение. При его отсутствии через определенный промежуток времени освещение выключится.
Подключение происходит по схеме:
Эта схема имеет важные особенности:
- на выходе находится единица;
- транзистор открыт;
- контакты от реле должны соединяться с клавишей;
- работа инфракрасного датчика осуществляется благодаря генератору импульсов;
- чтобы увеличить силу импульсного тока, который идет на инфракрасный светодиод, необходимо установить усилители.
Подключение осуществляется так, чтобы по истечении 20 минут после того, как человек покинет помещение, свет выключался.
Устройство на сенсорах — хорошая альтернатива обычным выключателям. Он отличается привлекательным внешним видом, экономичностью, надежностью. Позволяет включать/выключать не только источники света, но и бытовую технику. Изделия такого типа приобретают в специализированном магазине или, при наличии нужных навыков и умений, их можно сделать самостоятельно.
Как подключить двойной сенсорный выключатель. Сенсорный выключатель света 220 Вольт от Livolo
Бытовой выключатель освещения за долгие годы своего существования постоянно модернизировался. Новым этапом в производстве выключателей стало применение технологий сенсорного управления. Любому человеку, кто хоть раз пользовался мобильным телефоном, планшетом или платежным терминалом знакомо чувство удобства работы с сенсорной панелью.
Однако для нас, обычных пользователей, управлять освещением в своих квартирах и домах, при помощи сенсорной панели является новинкой. И думаю, многим будет интересно ознакомится как устроен такой выключатель и как работает это чудо техники более подробно.
Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел поделиться с вами своим опытом и мнением об одном необычном выключателе не имеющего кнопок управления. Речь в сегодняшней статье пойдет об сенсорном выключателе свет от компании Livolo. Рассмотрим одноклавишный сенсорный выключатель света типа VL-C701R и двухклавишный сенсорный выключатель света типа VL-C702R (про расшифровку аббревиатуры немного ниже).
В отличие от обычных кнопочных, такие выключатели оснащены функциями сенсорного и дистанционного управления. Управление очень простое и работает по принципу сенсора на мобильном телефоне или планшете: коснулись пальцем панели, лампочка зажигается, еще раз коснулись — гаснет. Правда зона чувствительности сенсора ограничена и касаться нужно в специально выделенном месте.
Кроме красивого оформления и элегантного вида мне также понравилась функция радиоуправления. При заказе выключателей нужно иметь в виду, что пульт может не входить в комплект и его придется покупать отдельно. Пульт радиоуправления дает возможность управлять выключателем в радиусе 30 м.
Сенсорный выключатель света. Схема и подробное описание
В линейке большинства сенсорных радиоэлектронных устройств, в том числе и сенсорный выключатель света, особое положение имеют узлы, использующие бестрансформаторное питание прямо от осветительной электросети в 220 В.
Подобные конструкции имеют в своем составе минимум радиодеталей, легки в изготовлении и им не нужно внешнего источника питания. Поэтому они достаточно эффективны, значительно чувствительнее и надежны в эксплуатации.
Сенсорные устройства, хотя и не имеют гальванической развязки с электросетью и порой, это пугает радиолюбителей кажущейся опасностью поражения током от сенсора, совершенно безопасны и не могут нанести вред здоровью человека.
Единственное на что следует обратить внимание, так это на то, что монтаж и настройку сенсорного выключателя следует выполнять при полностью обесточенном устройстве, а во включенном состоянии допускается касание только сенсорной пластины. Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере
Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет
Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет
Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет.
Продолжительность нахождения триггера в любом из двух устойчивых состояний ничем не ограничена, до тех пор, пока на устройство подано напряжение питания.
Описание работы выключателя света
Модуль триггера построен по типовой схеме на логической интегральной микросхеме DD1 К561ТМ2. В схеме использован только один из двух имеющихся элементов данной микросхемы. С выхода (1) микросхемы DD1 управляющий сигнал идет на усилитель тока построенного на транзисторе VT2. Управляющий вывод тиристора VS1 подключен к эммитеру VT1 и при достижении на нем напряжения в 3В тиристор открывается, тем самым включая свет.
Поскольку полевой транзистор VT1 обладает очень большим сопротивлением перехода сток-исток-затвор, плюс в цепи сенсора включены мегаомные резисторы R1 и R2, то это препятствует появлению напряжения электросети на сенсорной пластине. Транзистор VT1 открывается под воздействием напряжения электросети, которое наводится на сенсор от руки человека.
Резистор R3 шунтирует вход 3 триггера DD1. Триггер изменяет состояние во время каждого положительного сигнала на входе 3. По причине этого сигнал на его выходе 1 изменяется на противоположный.
В то время, когда на выходе 1 триггера DD1 бывает лог.0, транзистор VT2 заперт и нагрузка отключена. При присутствии лог.1 на выходе 3, транзистор и соответственно тиристор открыты и в результате этого нагрузка подключается к электросети. При рабочих деталях и безошибочном монтаже устройство начинает работать сразу и в настройке не нуждается.
Детали сенсорного выключателя
Все резисторы типа МЛТ или С2-33. Транзистор VT1 — КП501 с любой буквой, или же возможно применить КП7131А9. Стабилитрон VD1 имеющий напряжение стабилизации 6…12В можно заменить на Д814А, КС 175А, Д808. Оксидный конденсатор С1 — К50-24, К50-29. Выпрямительные диоды VD2- VD5 с обратным напряжением не менее 300В заменимы диодами Д112-16, КД226В. Электролампа накаливания HL1 рассчитана на напряжение 220В. Транзистора VT2 возможно заменить на КТ815Б — КТ815Г, КТ940Б — КТ940Г, КТ630А — КТ630В.
Сенсорный выключатель собирают на печатной плате и устанавливают в подходящем по размеру корпусе из пластика. При пайке элементов нужно добиться, чтобы выводы радиодеталей были короткими (для ослабления воздействия помех).
Если возникнет необходимость изменить чувствительность сенсора, то это можно сделать путем подбора необходимого сопротивления R2. Сенсор можно изготовить из любого металла диаметром не менее 3 см.
Данный сенсорный выключатель света обеспечивает включение и выключение источника освещения имеющего мощность не более 60Вт. При большей мощности, тиристор необходимо разместить на радиаторе.
Конструкция
Самый простой, да и, наверное, самый привычный, выключатель представляет собой простую клавишу, переключение которой замыкает или размыкает определенный участок электрической цепи. По такому принципу и строится освещение в домах.
Нет никаких правил касательно места установки выключателей. Например, в советские времена выключатели устанавливали при входе в комнату на уровне плеч среднестатистического человека. Прошло время, люди поняли, что это не самый удобный из вариантов, ведь многие помнят, как будучи детьми было сложно воспользоваться таким выключателем.
Понимание монтажа пошло дальше, и людям стало понятно, что намного удобнее иметь выключатель все еще при входе в комнату, но уже ниже – на уровне естественного положения рук. Высота эта определяется жителями дома, и выбирается среднее значение роста среди взрослых.
