Как проверяется электропроводка квартиры при покупке жилья

Прозваниваем проводку

Инструменты для прозвонки

Мультиметр для прозвонки

Чаще всего прозвонка производится мультиметром – специальным прибором, предназначенным для регистрации различных параметров электрического соединения (силы тока, напряжения, сопротивления и т.д.).

Простой мультиметр стоит недорого, и потому вполне заслуживает занять постоянное место в вашем наборе инструментов.

Мультиметр, установленный в режим прозвонки (чаще всего обозначается соответствующим значком) поможет вам, если необходимо:

• Проверить наличие контакта
• Проверить целостность электрической цепи
• Проверить работу выключателя или розетки
• Разобраться, какой из пучка кабелей (очень распространенная в наших квартирах ситуация) куда подключен.

Мультиметры бывают цифровые и аналоговые, однако принцип их работы остается неизменным.

Как пользоваться мультиметром для прозвонки проводки — мы расскажем в следующем разделе.

Прозвонка с помощью мультиметра

Прозванивая проводку с помощью мультиметра, выполняем следующие операции:

Устанавливаем на мультиметре режим прозвонки – чаще всего он отмечен светодиодом.

Затем переходим к месту прозвона проводки – распределительной коробке. Там, как правило, перед нами предстает пучок немаркированных проводов.
Находим фазу – включив автомат, проверяем все провода с помощью индикаторной отвертки. Найденный провод маркируем с помощью изоляционной ленты или ленты для оклейки окон.

• Далее ищем ноль. Включаем мультиметр на измерение напряжения (если нам нужно найти 220В, ставим больше – у ряда моделей это 600 В). Затем одним щупом мультиметра касаемся фазы, а другим поочередно тестируем провода. Как только на мультиметре появится искомые 220В – нужный нам провод найден. Маркируем и его.
• Проверяем другие пары проводов по этому же принципу, и точно так же маркируем их.

С помощью мультиметра можно не только прозвонить проводку в распределительной коробке, но и проверить, нет ли разрыва в проводе (например, в кабеле питания).

Проверка целостности проводника

Проверку целостности проводника выполняем так:

• Отсоединяем проводник от источников тока. Если проводник представляет собой многожильный кабель – то делаем это для всех входящих в него проводов.
• Включаем мультиметр либо в режим прозвонки, либо – в режим измерения сопротивления на самом грубом пределе.
• Соединяем щупы мультиметра: на дисплее должны появиться нули, а в режиме прозвона со звуковым сопровождением прибор издаст писк.
• Разомкнутые щупы мультиметра присоединяем к проводнику. Целый проводник показывает нулевое сопротивление.
• Для многожильного кабеля процедура проверки та же, но предварительно необходимо промаркировать соответствующие жилы (если они не отличаются цветом изоляции).

Если после проверки нарушений целостности кабеля не выявлено – значит, неисправность следует искать в другом месте.

Прозвонка проводов в квартире, поиск нарушения целостности кабеля или короткого замыкания вполне могут быть выполнены самостоятельно. И все же, напоминаем еще раз – даже если вы опытный специалист-электрик, не забывайте о правилах техники безопасности!

Меры безопасности

Важно помнить, что прозвонка — это работа с электричеством

Поэтому нужно соблюдать осторожность при данной процедуре. Правила следующие:. Правила следующие:

Правила следующие:

• Использовать крокодилы, которые повышают надежность контакта.
• Отключить цепь от электросети перед тем, как производить прозвонку, при этом удалить нужно даже батарейки.
• Не допускать прикосновения руками к участкам кабеля (провода).

Нельзя касаться руками проводов Есть ряд наиболее часто допускаемых ошибок:

• Неправильная установка режимов измерения на приборе.
• Некорректное подключение щупов.
• Несоответствие напряжения требуемым параметрам.
• Путаница со шкалами приборов.

Важно вовремя устранить неисправность Прозвонка кабелей и проводов является неотъемлемым этапом проведения электромонтажных работ. У этой процедуры двоякая цель: либо проверить провод (кабель) на отсутствие каких-либо проблем, либо определить место пробоя. Существует достаточно большое количество способов произвести прозвонку

Для этого можно использовать профессиональные приборы (тестер и мультиметр)

Существует достаточно большое количество способов произвести прозвонку. Для этого можно использовать профессиональные приборы (тестер и мультиметр).

Также возможно ее проведение при помощи подручных средств

При этом важно помнить, что прозвонка подразумевает под собой работу с электричеством. Это накладывает необходимость соблюдения достаточно строгих правил техники безопасности. Если такие правила четко соблюдаются, то вероятность травм минимальна

Сама же прозвонка позволит минимизировать риск повреждения оборудования, которое зачастую бывает очень дорогостоящим

Если такие правила четко соблюдаются, то вероятность травм минимальна. Сама же прозвонка позволит минимизировать риск повреждения оборудования, которое зачастую бывает очень дорогостоящим.

Прозвонка проводов и кабелей при ремонте проводки в квартире

Прозвонка проводов и кабелей – необходимая процедура после полной или частичной замены домашней электропроводки. Помимо этого, прозванивать проводку в квартире или автомобиле необходимо, когда имеет место электрическая неисправность, но точное место ее локализации неизвестно.

Конечно, для проверки электрических коммуникаций проще и надежнее всего воспользоваться услугами специалиста. Но электрика из управляющей компании иной раз ждут сутками, а у частных мастеров расценки весьма высоки. Поэтому все чаще хозяева предпочитают проводить несложные работы, связанные с электричеством, самостоятельно.

И в этой статье речь пойдет о том, как проверить проводку в квартире, не прибегая к посторонней помощи.

Прозвонка электрических проводов и кабелей на этапе прокладки

Монтаж новой домашней проводки всегда связан с определенными трудностями, из-за которых целостность проводников может быть нарушена еще до того, как магистралью начнут пользоваться.

Новая линия чаще всего укладывается внутри канавок, или же просто поверх стены, которая затем покрывается слоем штукатурки и подвергается другим отделочным работам. Первичная проверка электропроводки производится до того, как штроба будет заделана или стена оштукатурена.

Если мастер поленился это сделать, то не исключено, что ему, после неудачной попытки включить свет или воспользоваться розеткой, придется долбить штукатурку или вскрывать канавку в толще стены.

Обрыв провода на начальном этапе может произойти по вине как электриков, так и отделочников. Чтобы избежать неприятных последствий и лишней работы, прокладывать электрическую линию необходимо по составленной заранее схеме. Перед тем, как замуровывать провода в стене, необходимо проверить электропроводку на наличие обрыва.

Как же убедиться в исправности проводки?

Прежде всего, нужно удостовериться, что фазный и нулевой кабель, а также провод заземления не контактируют между собой – то есть в отсутствии короткого замыкания.

Если качество изоляции проводника оставляет желать лучшего, то под воздействием высокого напряжения она может быть повреждена, что с высокой долей вероятности приведет к КЗ.

Поэтому, покупая электрический провод, не стоит экономить слишком сильно и приобретать кабель, ориентируясь на самую низкую цену. Если вы сомневаетесь в целостности изоляционного слоя, проверьте линию мегаомметром.

Проложив линию, не следует заделывать штробу и штукатурить стену, не осмотрев предварительно поверхность кабеля по всей его длине на предмет отсутствия повреждений механического характера.

Если линия не замкнута, а при визуальном осмотре не выявлено повреждений, ее прозванивают на обрыв.

Как выполняется прозвонка проводки при монтаже – на следующем видео:

Как прозвонить проводку в квартире?

Самый распространенный способ проверки исправности электрической линии – прозвонка с помощью мультиметра (тестера). Мультиметром называется измерительный прибор, с помощью которых можно измерять различные электрические характеристики:

• Силу тока.
• Напряжение.
• Сопротивление.

Существуют две основных разновидности этих тестеров: цифровые и аналоговые (стрелочные). При этом принцип их работы одинаков. Цена обычного мультиметра невысока, и мы рекомендуем каждому хозяину иметь такой прибор в запасе, поскольку он станет надежным помощником практически в любой процедуре, связанной с электрическими измерениями и монтажом.

Установив свой тестер в режим прозвонки, вы сможете с легкостью проверить наличие контакта на любом участке проводки, продиагностировать ее на наличие обрыва, а также проверить работоспособность розетки или выключателя.

Как прозвонить электрический кабель с помощью мультиметра?

Прозвонка проводов своими руками с использованием тестера производится в следующем порядке:

• Поставить переключатель мультиметра в режим прозвонки (как правило, напротив этого деления нарисован значок светодиода).
• Черный измерительный провод нужно установить в гнездо СОМ (иногда оно обозначается знаком заземления или звездочкой). Кабель красного цвета вставляется в гнездо со знаком Ω (или R).
• Включить тестер (если не предусмотрено его автоматическое включение при повороте рукоятки).
• Прикоснуться одним щупом к другому. Раздавшийся при этом сигнал оповестит об исправности измерителя и его готовности к работе.
• На тестируемом проводе снять изоляцию с концов и зачистить их до появления металлического блеска, а затем дотронуться до них щупами.

Что нужно проверять

Устройство мультиметра

С помощью мультиметра проверяют приборы – лампы, выключатели, розетки – и электропроводку. Проводят измерения как локально, так и во всем помещении.

Как работает мультиметр

На внешней панели находится дисплей и переключатель. Цифры показывают исправность, силу напряжения. С внешней стороны расположены следующие обозначения:

• OFF – вкл/выкл;
• ACV – напряжение (переменное);
• DCV – напряжение (постоянное);
• DCA – ток (постоянный);
• Ω – показатель сопротивления.

Есть разъемы для щупов и для тестирования транзисторов.

Проверка цепи на обрыв

Прозвонка – это способ выяснить, проходит ли ток по проводам. Мультиметр подсоединяют, пускают разряд. Прибор показывает сопротивление. Если обрыв отсутствует, устройство издаст звуковой сигнал, а экран покажет нули.

Уровень сопротивления зависит от длины кабеля. Между проводами многожильного кабельного изделия контакта быть не должно – это проверяет мультиметр.

Проверка целостности проводника

Отследить цельность кабеля можно с помощью мультиметра

При этом неважно количество пропускаемого тока – напряжение либо проходит, либо нет. Погрешность измерения не важна

Многожильный провод сначала разделяют, затем проверяют каждый щупами. Если все исправно, прибор издаст звуковой сигнал, а между отдельными жилами будет отсутствовать замыкание.

Если автоматы не сработали

Проверка лампочки

Иногда неполадки появляются из-за скачка напряжения и автоматического отключения автоматов на счетчике. Если на щитке все во включенном режиме, неисправности следует искать в патроне, осветительном устройстве и выключателях.

1. Проверяют напряжение на автомате.
2. Устройство тестируют на исправность – закорачивают концы проводов.
3. Извлекают лампу из патрона.
4. Одним щупом касаются цоколя, другим – центра.
5. Если появился сигнал и значение на экране кроме 0 или 1, устройство исправно.
6. Проверяют патрон – разбирают прибор, проверяют целостность контактов, проводов.
7. Проверяют выключатели – снимают защитную крышку, откручивают болты, вытаскивают из стены; проводят осмотр; концы мультиметра подсоединяют к контактам – если появился звук и значение, устройство исправно.

Подобная проверка позволит выявить неисправности в устройствах (лампы, розетки и другие).

Если автомат сработал

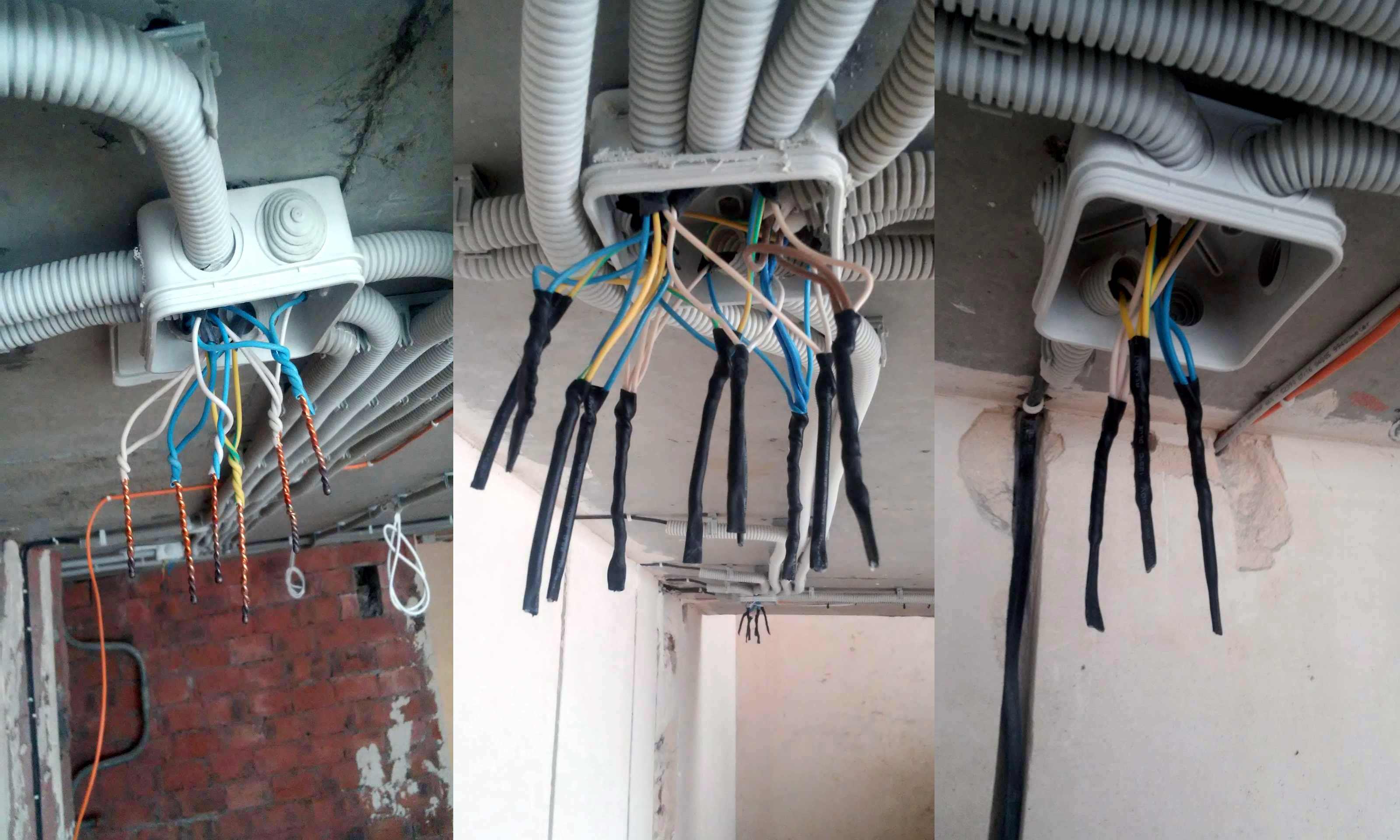

Распределительная коробка

В первую очередь обесточивают жилье через отключение общеквартирного автомата. Выполняют следующие действия:

1. Отверткой отсоединяют проводник.
2. Отвинчивают лампу накаливания из патрона.
3. Касаются одним щупом проводника, другим «нуля».
4. Если появляется сигнал, электрика закорочена;
5. Необходимо найти распределительную коробку вверху, под потолком.
6. Разделяют провода, проверяют щупами, затем снова проверяют кабели на щитке квартиры.

Если сигнал зазвучит при проверке от щитка до коробки, значит проблема на этом участке. Если нет –проверка продолжается.

Проверка розетки

Для тестирования розетки подойдет любой мультиметр – аналоговый и цифровой. Прибор позволит выявить работоспособность и уровень напряжения. Измеритель подготавливают – включают, устанавливают ручку на переменное напряжение. Для бытовых помещений подойдет уровень 750 Вольт.

Когда на экране высветятся три ноля, вставляют щупы в отверстия (красный слева, черный справа). Стандартное напряжение – 220 Вольт. Значение может отличаться в пределах 10% (по ГОСТу).

Как прозванивать провода мультиметром

Для проверки проводов необходимо сначала обесточить сеть.

Затем:

• привести мультиметр в рабочее состояние;
• установить нужный режим;
• прикрепить щупы;
• проверить готовность тестера.

После подготовки можно приступить к проверке. Щупы мультиметра соединить с оголенными концами провода. Сигнал есть – проводник целый.

Проводка в квартире

В данном случае для каждой комнаты выделена отдельная электропроводка, которая питается через автоматический выключатель от щитка.

Если пропало электричество в квартире, первое, что нужно проверить – распределительный щит.

Электропроводка в доме питается через автоматический выключатель.

В случае когда автоматы не выключились, поломка скорее всего кроется в приемнике или в комнатном рубильнике лампы. А если защита сработала, необходимо проверить всю проводку.

Первое, что выходит из строя – сама розетка. Выявить дефекты в ней можно визуально, вынув ее из подрозетника. Но диагностику лучше выполнить при помощи приборов.

Если и она в рабочем состоянии, проверяется распределительная коробка. Она находится поблизости от розетки. В коробке укомплектованы скрутки проводников: фаза, земля и ноль. Одним щупом мультиметра нужно поочередно прикасаться к контактам в розетке, а другим – к оголенным концам скруток. Так выявляется поврежденный проводник.

Проверка целостности цепи

Для прозвонки цепи необходимо проверить каждый элемент, входящий в нее. Щупы мультиметра нужно соединить с разными концами одного провода, таким образом замкнув его. Раздался звук – с проводником все в порядке, в противном случае требуется замена.

Прозвонка длинного проводника

Бывают случаи, когда необходимо узнать, не поврежден ли провод, концы которого находятся далеко друг от друга. Тогда для проверки используют заземление. Нужно один конец проверяемой жилы соединить с землей при помощи металлического стержня, а щупами мультиметра прикоснуться к другому концу и к заземляющему проводу.

Для проверки длинного проводника можно использовать заземление.

Получается замкнутая цепь, в которой земля является проводником.

Как прозвонить провод в автомобиле

Прозвонка электроники в машине проводится так же, как и в других случаях: прикосновением щупов тестера к концам проводника

Важно перед проверкой включить двигатель на холостых оборотах. В случае когда для прозвона доступен только один контакт, второй щуп тестера накидывают на массу (металлический корпус автомобиля). Он выполняет функцию заземления

Он выполняет функцию заземления.

Предохранитель

Это устройство, которое предотвращает перегрев элементов в цепи. Оно имеет вид маленькой пластины или цилиндра с тонким кабелем внутри. Для его тестирования щупы мультиметра прикладываются к разным сторонам. На режиме «прозвонка» при условии целостности предохранителя должен раздаваться звук.

На режиме «определение сопротивления» на экране тестера: «0» – нет разрыва, «1» – повреждение проводника.

Лампы

При проверке нужно один щуп тестера подсоединить к центральному контакту, а второй – к боковому. Диагностика также проходит в режиме прозвонки.

Подобная проверка может производиться только с винтовым цоколем.

Диоды и светодиоды

В диоде полярность обусловлена анодом и катодом. Поэтому он проводит ток в одном направлении. Для проверки элемента на тестере выставляется соответствующий режим. К полюсам диода прикасаются щупами мультиметра, а потом меняют их местами.

Если в результате одной проверки тестер показал «0», а во время другой «1» – элемент исправен.

У светодиода полярность обратная. При касании плюсовым контактом к аноду, а минусовым к катоду он загорается. Когда меняют положение проводов тестера, напряжение исчезает. Так определяется, что светодиод в рабочем состоянии.

Как найти причину короткого замыкания

Заранее определить место, где может возникнуть ток КЗ практически невозможно. Единственное, что можно сделать, так это произвести испытание силовых линий. Такое исследование, как правило, производят при покупке недвижимости, чтобы определить состояние проводки, например, в квартире.

Поиском места, где произошло короткое замыкание, занимаются уже после того, как это случилось. Наиболее уязвимыми местами являются такие элементы электросети:

• Электрические щитки;
• Распределительные коробки;
• Розетки и выключатели;
• Открытые участки проводов;
• Осветительные приборы;
• Другие электрические потребители.

Как показывает практика, закоротить и вывести из строя электропроводку может любой бытовой прибор: от маломощной плойки до электроплиты или водонагревателя. В скрытой электрической проводке, проложенной в штробах или специальных коробах КЗ, как правило, возникает вследствие грубого механического повреждения, затопления или другой аварийной ситуации.

Идеальным вариантом, значительно облегчающим поиск, является правильно спроектированная и смонтированная проводка: когда отдельная комната, группа розеток и мощные потребители имеют свой автоматический выключатель.

В таком случае определить цепь, в которой возник ток КЗ, очень просто: по выбитому предохранителю. Так как цепь не очень продолжительная, выявить причину, а также место, не составляет труда.

На практике же такие схемы встречаются очень редко: чаще всего стоит один автомат на главном вводе. Поэтому рассмотрим некоторые способы, как можно найти место короткого замыкания в квартире.

Визуальный осмотр

Характерными признаками КЗ является запах горелой проводки и отключение света. В месте, где произошло короткое замыкание, будет черное, а иногда даже выгоревшее место. Поэтому первым делом нужно произвести визуальный осмотр всех внешних коммуникационных соединений и подключенных электроприборов.

Если при осмотре розеток и распределительных коробок вы не обнаружили место КЗ, осмотрите все светильники в квартире. Бывает так, что замкнула люстра или лампочка, а при закрытом плафоне визуально это не очень заметно.

Работа с мультиметром

Если осмотр внешних соединений не дал результатов, значит, короткое замыкание произошло в скрытой проводке. Такое место найти значительно сложнее: нужен специальный прибор – мультиметр. С его помощью нужно проверить сопротивление каждой цепи, проложенной в квартире. Это делается в такой последовательности:

1. Обесточивается электрический щит (отключается основной рубильник);
2. В проверяемой распределительной коробке нужно отсоединить все провода;
3. В квартире отключаются все электроприборы (вынимается вилка из розетки), также нужно и выкрутить все лампочки из светильников;
4. Каждая цепь проверяется по отдельности.

Если проверяемая линия не повреждена, мультиметр выдает звуковой сигнал и показывает цифровую величину измеренного сопротивления цепи. Если линия замкнута, прибор выводит на табло 1 или 0 (в зависимости от производителя и модели).

Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в распределительном щите через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).
Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.
Убедившись, что розетка рабочая, необходимо проверить соединение проводов в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.

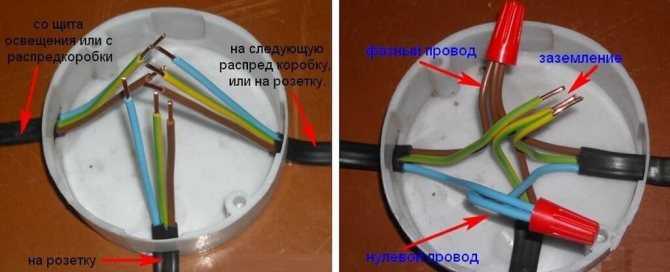

В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

• На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в цветовой маркировке проводов, то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал). Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната) опять должна быть обесточена.
• Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.
• Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.

Правила безопасной прозвонки с использованием мультиметра

прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием

В противном случае при проведении работ прибор просто сгорит.
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.. При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы

После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания

Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе

При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника
