Как собрать и подключить трековую систему

Подключение светодиодного светильника к 220В

Способы установки можно условно разделить на три вида. У каждого свои особенности, достоинства и недостатки.

Последовательное

Используется в помещениях, к освещению которых нет высоких требований, чтобы сэкономить длину кабеля. В монтаже используются несколько двойных или тройных проводов. Не следует в одну цепь соединять более шести светодиодных лампочек, в противном случае свет от них будет тусклым. Недостаток способа в том, что при поломке одной лампы, проверять придется каждую – только так можно определить и устранить поломку.

Как осуществить? Обратите внимание на схему подключения. Сложностей такое подключение вызвать не должно

От выключателя к первому светильнику проводится фаза, затем от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику нужно будет проложить ноль, который пущен от распределительной коробки.

Будьте внимательны! Если перепутать питание и ноль местами, светильники будут под постоянным напряжением – это небезопасно.

Параллельное

Такое соединение используется чаще – оно практичнее. Каждый светильник будет ярким настолько, насколько это заявил производитель. Минус заключается в том, что проводника потратить придется намного больше.

Обращайте внимание на кабель ВВГ нг 2*1,5 или 3*1,5 – он негорючий, имеет качественный изоляционный ПВХ-слой. В помещениях с повышенным требованиями можно купить кабель с маркировкой ls, которая означает, что при воспламенении кабель не будет выделять много дыма

Чтобы осуществить такое подключение, протяните кабель от распределительной коробки через выключатель, поочередно соедините с каждым светильником. Обрезайте кабель после первого и передавайте его к следующему до тех пор, пока все лампы не будут соединены в общую сеть. Плюс такого способа в том, что при поломке одной лампы, сеть остается работоспособной.

Лучевое

Наиболее трудоемкий и дорогой способ соединения. К каждому прибору кабель прокладывается индивидуально.

От распределительного щитка проводим проводник в центр комнаты, а оттуда – к каждому отдельному светильнику. Затем к нулю и фазе проведите одножильные провода, их также проводим к каждой лампе отдельно.

Особенности светодиодных источников света

Светодиодные светильники имеют разную форму и конструкцию. Они могут выполняться в форме:

• длинного плафона, напоминающего люминесцентную лампу;
• лампочки с цоколем, напоминающей по форме лампу накаливания;
• гибких нитей, которым можно придать любую форму.

Светодиодный светильник или лампа обычно имеет плафон, который рассеивает яркий свет. Благодаря этому освещение становится мягче, изменяется угол свечения. Светодиодные варианты могут крепиться к потолку или стенам с помощью различных способов:

• вкручиваться в цоколь люстры;
• иметь подвесное крепление;
• присоединяться к стене или потолку с помощью саморезов.

Светильники выпускаются разных видов рабочего напряжения: 400 В, 220 В и 12 В. В любом случае они требуют приобретения дополнительного блока питания или диммера, который позволит подключать светильник напрямую в сеть.

Встраиваемый в стену диммер.

Несмотря на нюансы в подключении, любые светодиодные лампы имеют преимущества:

• низкое энергопотребление;
• мощная светоотдача или яркое свечение;
• долгий срок службы.

Как подключить ЛЕД-светильник к 220В

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

• последовательное подключение;
• параллельное;
• лучевое.

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Если в схеме допустить ошибку и питание с нулем перепутать местами, лампы будут под постоянным напряжением, что небезопасно.

Параллельное

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке отметка «нг» указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Преимущество параллельного способа подключения в том, что даже если одна лампа выйдет из строя, цепь будет полностью работоспособной.

Лучевое

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на этапе проектирования важно решить, как будут соединены жилы с отдельным кабелем. Если ламп немного, достаточно скрутки

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино. Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам.

Схема подключения светодиодных ламп во всех случаях принципиальных отличий не имеет.

Схема управления освещением одноламповой люстры, светильника, бра

Данную схему можно назвать простейшей. Чтобы включать/ выключать светильник достаточно установить выключатель на фазный провод электропитания светильника.

Выключатель одноклавишный

Выключатель с подсветкой

Всем знакомы удобные выключатели с подсветкой. У некоторых производителей подсветка выключателей устанавливается отдельно (проводок с диодом). Подключается подсветка следующим образом.

Однако, на практике, такую принципиальную схему установки одноклавишного выключателя получиться реализовать не везде. Например, для управления работой бра с выключателем на кабеле питания.

Как подключить светодиод к сети 220 вольт

Светодиод – это разновидность полупроводниковых диодов с напряжением и током питания намного меньшим, чем в бытовой электросети. При прямом подключении в сеть 220 вольт, он мгновенно выйдет из строя.

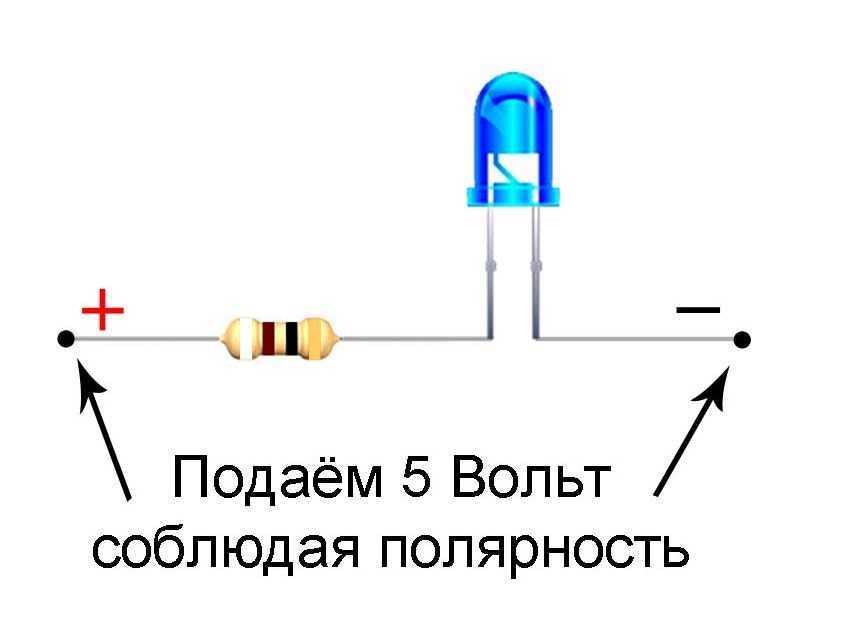

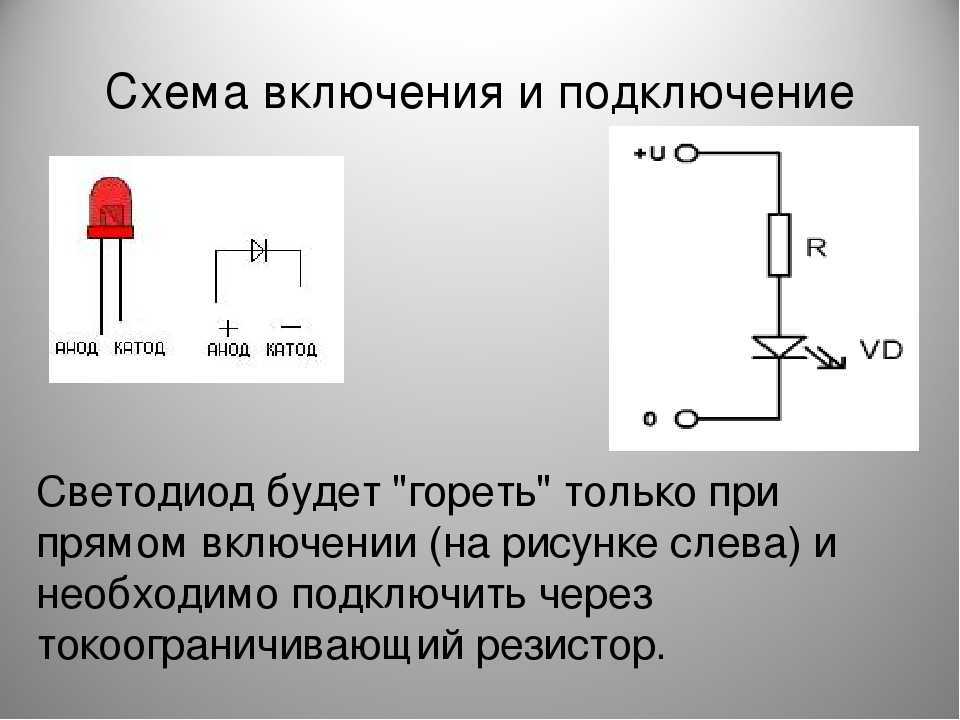

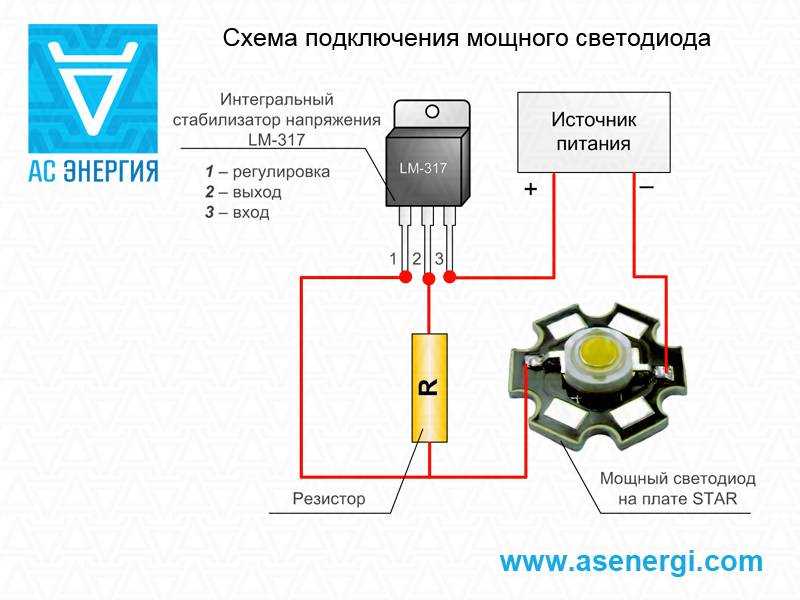

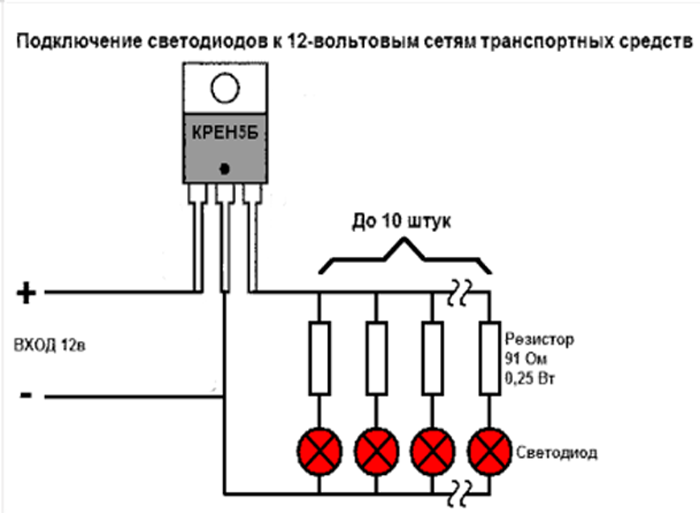

Поэтому светоизлучающий диод обязательно подключается только через токоограничивающий элемент. Наиболее дешевыми и простыми в сборке является схемы с понижающим элементом в виде резистора или конденсатора.

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

• где:
• 0,75 – коэффициент надежности LED;
• U пит – это напряжения источника питания;
• U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток;
• I – номинальный ток, проходящий через него;
• R – номинал сопротивления для регулирования проходящего тока.

После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

Важный момент, на который нужно обратить внимание при подключении светодиода в сеть переменного тока – это ограничение обратного напряжения. С этой задачей легко справляется любой кремниевый диод, рассчитанный на ток не менее того, что течет в цепи

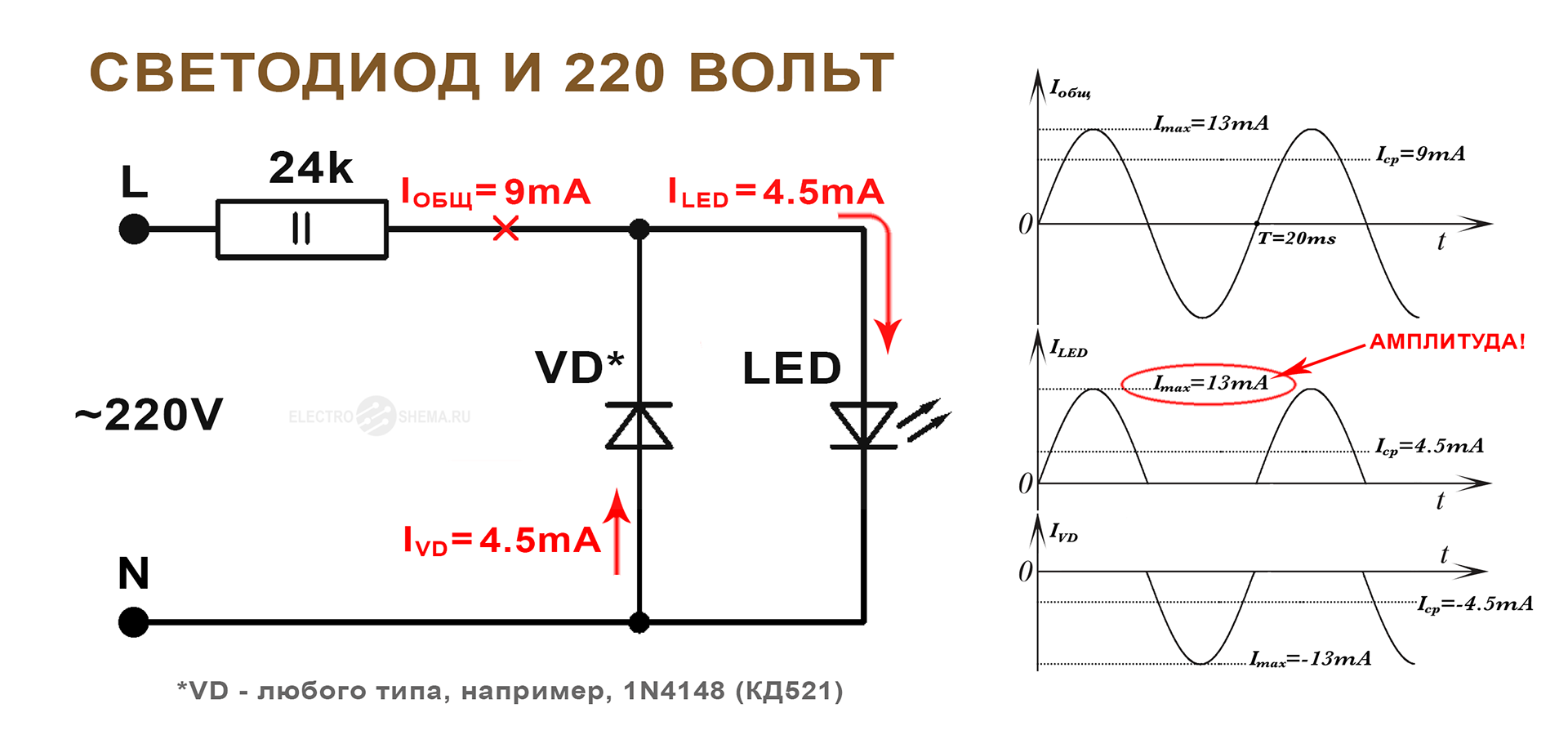

Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду

Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду.

Существует мнение, что можно обойтись без ограничения обратного напряжения, так как электрический пробой не вызывает повреждения светоизлучающего диода. Однако обратный ток может вызвать перегрев p-n перехода, в результате чего произойдет тепловой пробой и разрушение кристалла светодиода.

Вместо кремниевого диода можно использовать второй светоизлучающий диод с аналогичным прямым током, который подключается обратной полярностью параллельно первому светодиоду. Отрицательной стороной схем с токоограничивающим резистором является необходимость в рассеивании большой мощности.

Эта проблема становится особо актуальной, в случае подключения нагрузки с большим потребляемым током. Решается данная проблема путем замены резистора на неполярный конденсатор, который в подобных схемах называют балластным или гасящим.

Включенный в сеть переменного тока неполярный конденсатор, ведет себя как сопротивление, но не рассеивает потребляемую мощность в виде тепла.

В данных схемах, при выключении питания, конденсатор остается не разряженным, что создает угрозу поражения электрическим током. Данная проблема легко решается путем подключения к конденсатору шунтирующего резистора мощностью 0,5 ватт с сопротивлением не менее 240 кОм.

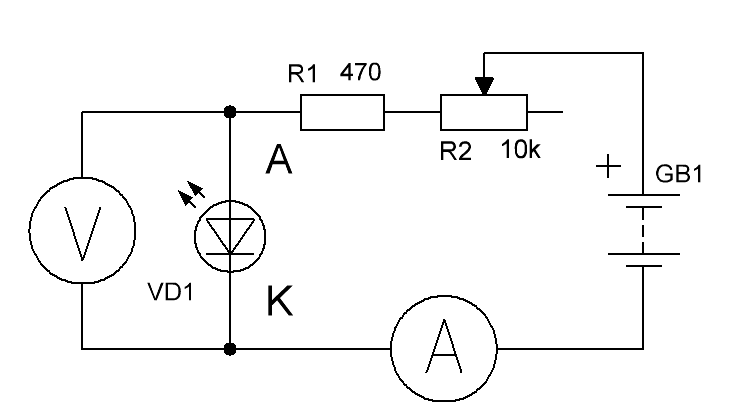

Расчет резистора для светодиода

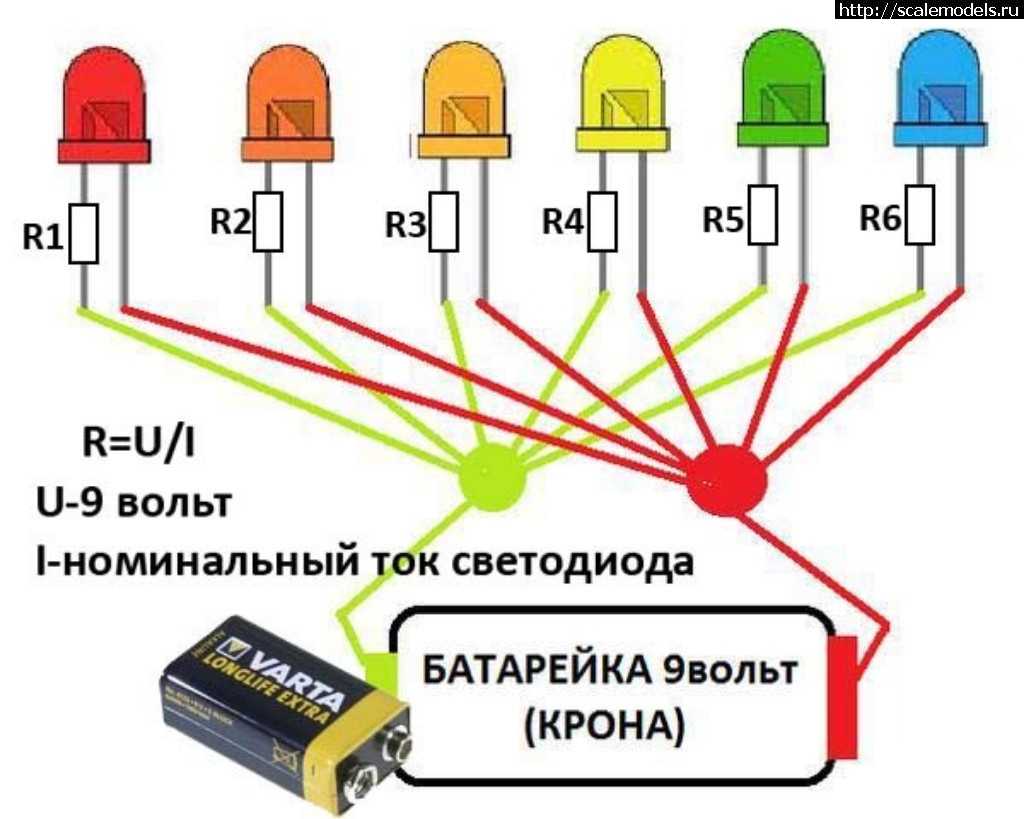

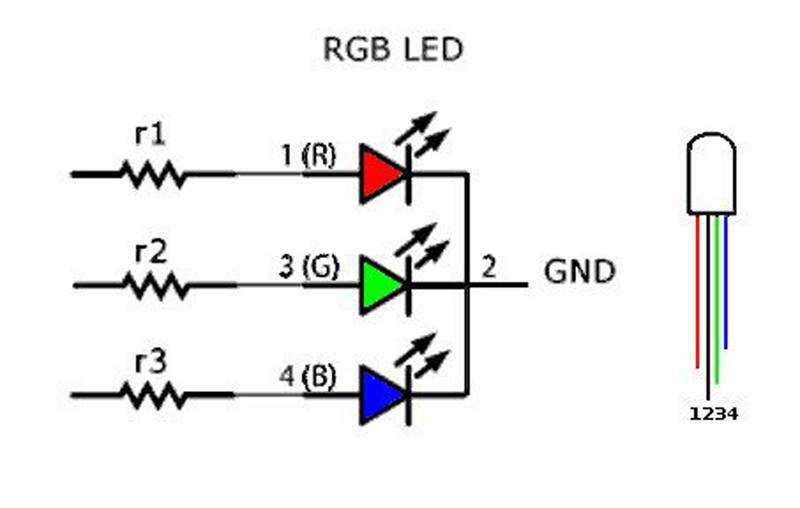

Во всех выше представленных схемах с токоограничивающим резистором расчет сопротивления производится согласно закону Ома:

R = U/I

• где:
• U – это напряжение питания;
• I – рабочий ток светодиода.

Рассеиваемая резистором мощность равна P = U * I.

Если планируется использовать схему в корпусе с низкой конвекцией, рекомендуется увеличить максимальное значение рассеиваемой резистором мощности на 30%.

Расчет гасящего конденсатора для светодиода

Расчёт ёмкости гасящего конденсатора (в мкФ) производится по следующей формуле:

C = 3200*I/U

• где:
• I – это ток нагрузки;
• U – напряжение питания.

Данная формула является упрощенной, но ее точности достаточно для последовательного подключения 1-5 слаботочных светодиодов.

Для защиты схемы от перепадов напряжения и импульсных помех, гасящий конденсатор нужно выбирать с рабочим напряжением не менее 400 В.

Конденсатор лучше использовать керамический типа К73–17 с рабочим напряжением более 400 В или его импортный аналог. Нельзя использовать электролитические (полярные) конденсаторы.

Устройство осветительного прибора

В том, как собрать светодиодную люстру или модель работающую с другими лампами отличий практически нет. Как правило, во всех случаях производитель поставляет изделия, которые достаточно закрепить на рабочем месте и подключить его к питающему кабелю. Разница заключается в устройстве осветительных приборов с диодами – здесь имеются дополнительные элементы типа адаптера и системы дистанционного управления.

Блок питания (или адаптер) отвечает за понижение электрического напряжения с 220 В на 12 В. Чтобы можно было менять рабочие режимы светодиодной люстры можно пользоваться традиционным клавишным (сенсорным) выключателем либо пультом. Второй вариант предусматривает в схеме прибора дополнительные элементы.

Устройство люстры с галогеновыми лампами и светодиодамиИсточник amg-cement.ru

Приемник – устройство воспринимающее поступающий от пульта сигнал, от типа которого зависит рабочий диапазон:

• инфракрасный – без препятствий дальность действия бюджетного приемника достигает всего 8 метров;
• радиоволновой – с учетом преград на пути волн управлять светильником можно на удалении от него на 30-100 м;
• Wi-Fi – в качестве пульта могут быть использованы телефон, планшет или компьютер, которые находятся на расстоянии до 300 м.

Контроллер представляет собой компактный модуль в пластиковом корпусе. Наружу выведена антенна для приема сигнала. Рабочее напряжение элемента составляет 220 В.

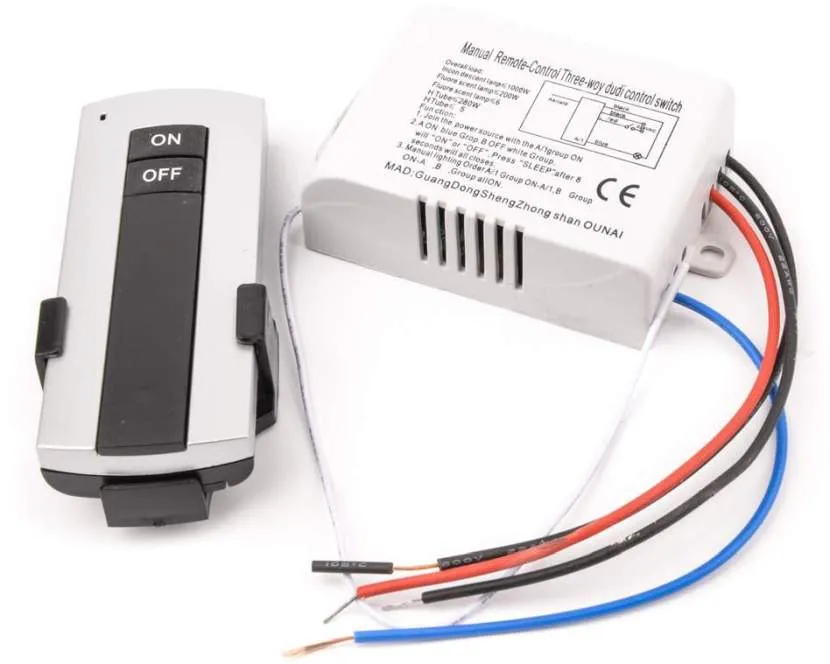

Модуль и пульт управления светильникомИсточник alicdn.com

От приемника информация поступает на дешифратор. Здесь происходит преобразование импульсного сигнала в электрический. Сформированная «команда» далее поступает в силовой блок, чтобы сигнал усиливался. В таком виде он может выключать/включать всю люстру или часть светодиодов, повлиять на уровень яркости или цвет свечения. В первом случае задействовано электромагнитное реле, во втором ШИМ-регулятор.

Драйвер для питания

В домашних условиях чаще всего применяются небольшие экземпляры встраиваемые в потолок. Они могут быть прямоугольной, квадратной или круглой формы.

В комплекте с ними всегда должен идти драйвер. Причем он может быть как внешний, в виде отдельной коробочки.

Так и внутренний, изначально встроенный в корпус.

Старайтесь выбирать импульсные драйверы, которые идут с расчетом на довольно широкий диапазон входных напряжений – от 85 до 265В.

Это означает, что во всех этих значениях, светильник будет справляться со своей задачей на отлично. А еще импульсный драйвер должен избавить вас от пульсаций.

По правилам, разрешенный коэффициент пульсаций может достигать 10-20%. А в световых панелях он не будет превышать 1-2%.

Инструкция

Установка светильника и его подключение — не самое сложное задание при правильном подходе. Вполне реально подключить потолочный светильник своими руками. Особое место занимает подбор и монтаж выключателя.

Важно! Нельзя путать порядок подключения. В противном случае на лампе всегда будет напряжение

Одинарный выключатель

Стандартный выключатель — один из самых простых в подключении. Для этого нужно попарно соединить домашнюю проводку и контакты светильника. В этом случае нулевой провод подключается к нулю распределительной коробки. Фазный — сначала к выключателю, а потом к фазному проводу осветительного прибора.

Двойной выключатель

Этот способ подходит для монтажа многоламповых люстр и светильников. Делается это для регулирования необходимого уровня освещённости. Важным условием является количество проводов светильника

На это следует обратить внимание при покупке

В начале подключения следует разделить провода прибора на две секции. Первая пойдёт к нулевому проводу, а вторая к фазным. Итогом станет трёхрежимный уровень освещённости.

Вам это будет интересно Как устроить освещение в гараже

Выполнение подключения потолочных светильников своими руками — очень распространено. Для этого существует 3 популярных варианта монтажа.

Последовательное подключение

Самый простой способ установки светильника. У него есть немало недостатков. Например, в случае перегорания одной из лампочек — остальные тоже выходят из строя. Работать они будут в неполную силу.

Схема последовательного подключения ламп светильника

Провода фазы требуется поочерёдно подсоединить к каждой лампе, а на выходе — к нулевому проводу. В случае с трёхжильной проводкой, третий провод («земля») подключают к клемме каждой лампочки. Такой провод является защитным и находится в розетке или выключателе.

Параллельное подключение

Несмотря на большое количество проводников и сложность монтажа, такой способ является самым популярным. При параллельном подключении все лампочки работают на полную мощность. Реализовать его можно следующим способом:

Провод распределительной коробки подаётся на лампочку, к выходу которой подключается другой провод, идущий к следующей лампочке. Таким образом замыкаются все светильники.

Схема параллельного подключения

Лучевое подключение

Этот способ — самый надёжный, но дорогостоящий, т. к. клемники Wago — не из дешёвых. В этом случае кабеля потребуется много. Каждый его проводник оснащается разъёмом для проводов и подключается. Этот вариант хорош тем, что при выходе из строя одной из лампочек, все остальные продолжат свою работу. Он подразумевает не просто скрутку проводов, но и последующую сварку.

Способы того, как подключить светильник, полностью зависят от самого осветительного прибора, выключателя и домашней проводки.

Схема лучевого подключения

Особенности крепления и подключения потолочных светильников

Осветительные приборы со светодиодными лампами чаще всего производятся в корпусах, которые оснащены всем необходимым для крепления. Сложности в установке возникают редко, поскольку светодиодные светильники достаточно легкие. Для этих целей используют обычно пластиковые или металлические дюбели, турбовинты.

В зависимости от внешнего вида и конструктивных особенностей установка конкретной модели на потолок может отличаться. Алгоритм монтажа осветительного прибора на потолок:

• На месте, предназначенном для плафона, рядом с выводом проводов делаются отверстия под монтажную пластину.
• Отверстия для крепления проделывать необходимо только в полнотелом основании. Если при работе буром перфоратора монтажная пластина падает в пустоту, требуется сделать отверстия в другом месте, соответственно перенести осветительный прибор.
• Надежно фиксируется в одном положении монтажная пластина.
• Если светодиодный светильник крепится не к полнотелому основанию, предварительно нужно позаботиться о надежном креплении.
• Обесточивается УЗО или электросчетчик, подсоединяются контакты осветительного прибора к электрической магистрали.
• Уже подключенный осветительный прибор надевается на проушину монтажной пластины и с помощью крепежных элементов надежно фиксируется.
• На закрепленный светодиодный светильник надеваются прозрачные части, например, защитное стекло или колпак.

Завершающий этап – обязательная проверка работоспособности осветительных приборов.

Безопасность при подключении

В случае подключения светодиодов к сети 220 В нужно учитывать тот факт, что выключатель светильника полностью размыкает фазный провод. Ноль прокладывается общий на комнату. Часто в электрической сети нет заземления, поэтому угрозу представляет нулевой провод, имеющий определенное напряжение относительно земли.

По данной причине при монтаже к сети желательно отключать и нулевой, и фазный провода, используя специальную автоматику, что позволяет избежать поражения током.

Главные нюансы при построении цепи с подключением светодиодных осветительных приборов к сети 220 В связаны с выбором подходящего по параметрам гасящего резистора или конденсатора. Переменный ток в розетке может оказывать разрушительное действие на все полупроводники, пропускающие электричество исключительно в одном направлении. При грамотном ограничении амплитуды тока и расчете нужного амортизационного запаса цепь будет полностью защищена от выгорания и короткого замыкания, что обеспечит долговечность и надежность.

Подключение потолочного светодиодного светильника

Расскажем, как установить LED-элемент на натяжное потолочное покрытие, выполненное из ПВХ. Так как материал достаточно пластичный, то в процессе необходимо установить дополнительное крепление, чтобы потолок не провисал под тяжестью светильников. Для этого используется специальный пандус из пластика в форме конуса. Чтобы подогнать размер, срежьте ножом или другим подручным инструментом лишние полоски с конуса. Крепится устройство стальной перфорированной лентой — она достаточно гибкая, поэтому проблем возникнуть не должно.

Монтаж ламп производим сразу после установки потолочного покрытия. В месте, которое вы выбрали вырезаем пленку и извлекаем патрон. Устанавливаем потолочный светильник на платформу, что защитит не только от провисания потолка, но и перегрева.

В деталях увидеть, как подключить светодиодный светильник к сети, можно на видео ниже.

Ошибки и возможные неисправности

Одна из основных ошибок при подключении включателя – неправильное определение расположения его клемм. Многие считают, что по умолчанию отдельно выполненная клемма всегда общая. Это не так – производители могут располагать терминалы в любом порядке. Поэтому перед началом монтажа надо определить выводы аппарата. Это легко сделать, если на прибор нанесена схема. Если нет – можно воспользоваться мультиметром для прозвонки внутренних соединений. Заодно этот процесс будет проверкой аппарата на исправность.

Другая частая ошибка – неправильное соединение проводников в коробке. Чтобы ее свести к минимуму, надо применять кабели с маркированными жилами. Если жилы одноцветные, после укладки и разделки кабелей их надо вызвонить мультиметром и отмаркировать самостоятельно.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Меры предосторожности и инструменты

Несмотря на то, что с подключением может справиться каждый, необходимо помнить о соблюдении техники личной безопасности, иначе ваши действия могут быть чреваты опасными последствиями. Лучше не рисковать и придерживаться простых правил:

1. Монтаж, обслуживание и демонтаж осветительных приборов производится при выключенной электрической сети, поэтому первым шагом необходимо обесточить помещение, в котором будут происходить работы.
2. Если напряжение LED-светильника меньше 220 вольт, то подключать его к сети можно только через блок питания, который должен идти в комплекте. При этом запрещено использование БП для галогенных и люминесцентных ламп.
3. Установка должна выполняться с учетом суммарного энергопотребления данной осветительной системы, которое указано в выданном Техническом условии. Напряжение тока можно проверить с помощью индикаторной отвертки.
4. Сухие руки при монтаже – обязательное условие несмотря на использование перчаток.
5. Необходимо обеспечить свободное пространство вокруг прибора, чтобы лампы не перегревались – в противном случае они будут быстрее выходить из строя, возможно возгорание.
6. Ознакомьтесь с условиями допустимых температур и влажности перед установкой – особенно это касается монтажа в банях и саунах. Нельзя устанавливать светильники, предназначенные для использования в помещениях, на улице без защиты.
7. Выбирайте место установки таким образом, чтобы светильник и осветительная система не могла быть затоплена или подвержена сильной вибрации.
8. Не рискуйте устанавливать светильники и блоки питания если при осмотре вы заметили внешние признаки неисправностей.
9. При неисправностях не нужно разбирать светильники и блоки питания самостоятельно – неисправимые поломки приведут к отказу от сервисного обслуживания со стороны производителя.

При установке LED-элемента бытового назначения вы можете обойтись минимальным набором инструментов. Вам понадобится набор отверток – плоская и крестообразная, инструмент для удаления изоляционного слоя – стриппер – и плоскогубцы. Для большей безопасности советуем использовать специальные перчатки с диэлектрическим слоем.
