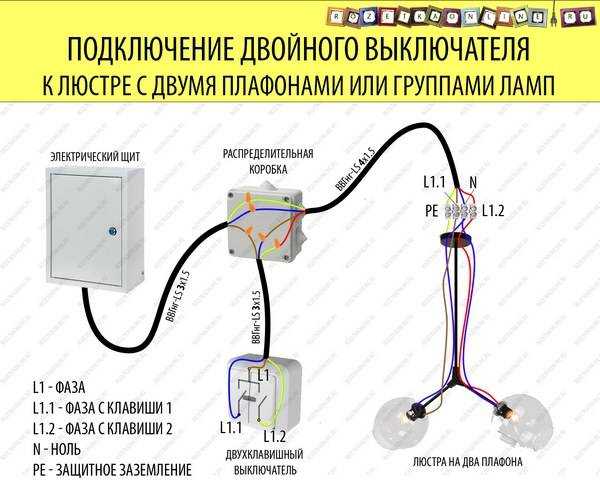

Как подключить выключатель с двумя клавишами: подробная инструкция и видео

Подключение

О самом главном условии при выполнении любых электротехнических работ, мы будем напоминать вам почти в каждой статье. Перед началом работ отключите вводной автомат.

1. Как уже говорилось выше, важным элементом в цепочке «выключатель-лампочка» является распределительная коробка. Первым делом проложите провод к коробке от источника питания (щитка).
2. От распределительной коробки у вас должно идти два провода – один к выключателю, второй к патрону осветительного прибора. Очень удобно использовать провод с жилами, у которых изоляция разного цветового исполнения. Например, красная жила будет означать «фазу», синяя – «ноль».
3. Перед тем, как соединить между собой провода, разделайте все их концы и зачистите жилы. В распределительной коробке зачищать жилы нужно на 3-4 см, чтобы потом сделать надёжную скрутку, в выключателе и патроне для подсоединения к контактам достаточно будет зачистки на 5-8 мм.
4. В патроне осветительного прибора есть два контакта, к одному из них подсоедините фазный провод, ко второму нулевой.
5. Две жилы провода, подходящего к выключателю, подсоедините соответственно к подвижному и неподвижному контакту.
6. Закрепите рамку и клавишу выключателя, а также соберите плафон осветительного прибора.
7. А теперь самое главное – соединяете между собой провода в распределительной коробке (опытные электрики на своём жаргоне говорят «расключаете»). Здесь понадобится предельная внимательность, ничего не перепутайте, у вас должно получиться в результате три скрутки. Соедините нулевой провод, приходящий из питающей сети, с нулевой жилой, уходящей к осветительному прибору. Фазный провод из питающей сети соедините с жилой, идущей на подвижный контакт выключателя. Остаётся одна пара – это жила, которая в выключателе подсоединена к неподвижному контакту, и фазная жила светильника, соедините их между собой.
8. Сделайте надёжные скрутки (для лучшего контакта можно эти места ещё и пропаять), сверху заизолируйте специальной лентой и наденьте ПВХ трубки. Всё это аккуратно расположите в распределительной коробке, и закройте её крышкой.
9. Включите вводной автомат и опробуйте в действии выключатель.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

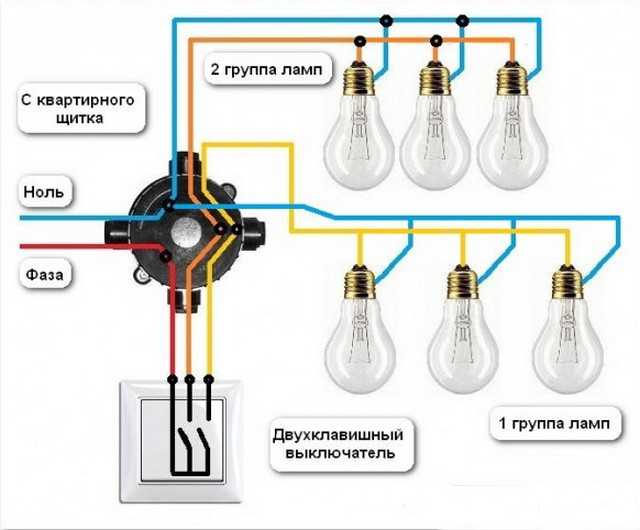

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

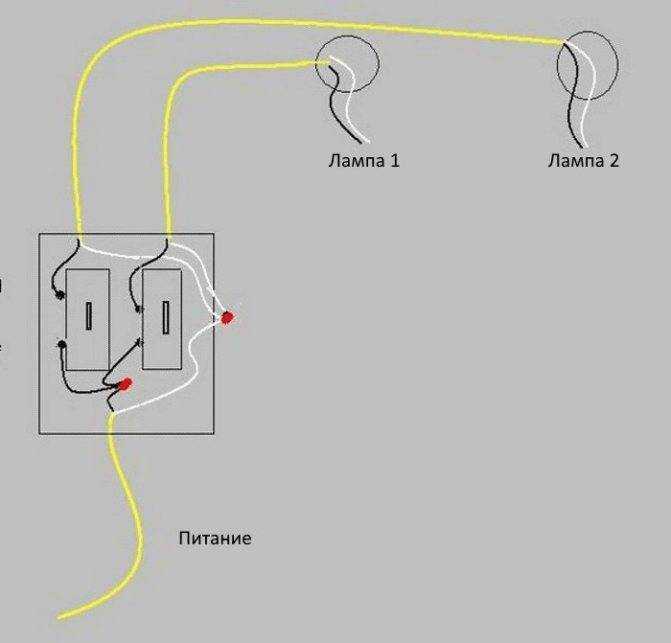

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Отличия выключателей по способам управления

Современные устройства оснащены несколькими вариантами управления. При этом способ не влияет на то, как устроен выключатель. Отличается внешний вид и метод использования. Выбор осуществляется исходя из предпочтений пользователей, внешнего вида.

Клавишные приборы

Клавишный вид выключателя света

Наиболее распространенный и знакомый вариант. Внутри коммутатора контакты закрепляются стационарно, переключение осуществляет качающийся механизм на пружине, которая работает на сжатие и растяжение (включение, выключение). Число клавиш отличается по необходимости. Устройство одноклавишного выключателя считается классическим и самым простым.

В некоторых моделях используется шарик, который качается по закрепленному коромыслу. Деталь проходит по оси и перекатывается, сдвигая механизм к контактам на противоположной стороне. В других оборудуют подпружинную рамку, которая, раскачиваясь, создает и разрывает электрическую цепь.

Преимущество последних – длительный срок эксплуатации. Если правильно подобрать устройство по характеристикам электропроводки и условиям использования, коммутатор будет работать несколько десятилетий. Стоимость клавишных механизмов невелика, что часто привлекает покупателей.

Кнопочные приборы

Выключатель света веревочного типа

Микроконтакты соединены с пружиной – при первоначальном нажатии цепь замыкается, при повторном разъединяется. Чаще всего встречаются в небольших устройствах (например, настольных лампах классического «советского» образца). Цена не намного выше клавишных, но компенсируется необычностью внешнего вида и способа коммутации.

Веревочные приборы

По принципу действия такие устройства схожи с кнопочными переключателями. Дополнительная деталь – рычаг, с одной стороны закрепляемый к кнопке коммутатора, с другой оснащенный веревкой, шнурком из хлопка или цепочкой.

Поворотные приборы

Данная разновидность коммутаторов по схеме переключения схожа с клавишными приборами. Внутри контакты могут находиться только в двух положениях, но в качестве переключателя используется поворотный рычаг. Используются подобные приборы редко, в основном в ретро-дизайне. Могут быть только одиночными, в отличие от двух- и трехклавишных выключателей.

Сенсорные приборы

Сенсорный выключатель очень удобен в использовании

Устройство сенсорного переключателя предполагает использование двух различных схем действия. Первые модели срабатывали за счет небольшой электрической емкости тела человека (конденсаторный принцип работы). При соприкосновении текущая емкость прибора изменялась, что и служило сигналом для переключения положения механизма.

Дополнительный плюс таких коммутаторов – возможность плавной регулировки степени освещения. При быстром нажатии происходит включение/выключение. При удерживании пальца на поверхности – снижение или увеличение уровня света.

Модели последних разработок выглядят как небольшие дисплеи. Регулировка осуществляется за счет встроенных микросхем. Могут быть включены дополнительные функции – таймер, подсветка, другие.

Акустические

Коммутаторы с акустическим способом управления имеют определенные преимущества, недостатки. С одной стороны, удобство использования из любой точки помещения, с другой – устройство может сработать в непредвиденный момент (звук пробки от шампанского, хлопанье ребенку за хорошо рассказанный стих, других). Монтажеры рекомендуют устанавливать их в паре с классическими вариантами.

Выбор, конструкция и отличия проходных выключателей

Способы установки

В зависимости от способа установки выключатели бывают внутренними и внешними.

Внутренние требуют подготовки места установки. В стене необходимо высверлить или с помощью другого метода подготовить отверстие. В него замуровать диэлектрическую коробочку, в которую впоследствии будет установлен внутренний выключатель.

Для внешнего такая подготовка не нужна. Этот способ установки подразумевает монтаж выключателя накладного непосредственно на поверхность.

Для выполнения работ нужны инструменты:

• нож монтерский;
• отвертка плоская;
• отвертка крестовая;
• плоскогубцы;
• кусачки;
• индикатор напряжения;
• дрель электрическая.

Электроустановочные изделия, которые чаще продают оптом

Магазины электроустановочных изделий часто предлагают разновидности электрических устройств и приборов, которые рассчитаны на долговременную эксплуатацию и установку в местах проведения электричества с переменной или постоянной силой тока.

К данной группе электроустановочных изделий относятся:

• включатели и выключатели;
• электрорегуляторы яркости света;
• электрические, телефонные и компьютерные розетки;
• патроны для электрических ламп;
• электрические коробки;
• датчики движения;
• термостаты;
• таймеры и зуммеры;
• камеры внешнего и внутреннего наблюдения;
• рамки декоративного типа для выключателей и розеток.
• удлинители и т.д.

Для более яркой наглядности стоит отметить, что определение электроустановочных изделий больше относится и к местам установки и будущему выполнению их основных задач, чем к техническому назначению.

Например, обыкновенный включатель автоматического принципа работы, с точки зрения технического назначения, стоит назвать электротехническим устройством, а по способу того, как его будут монтировать – это электроустановочное изделие.

Подготовительные этапы работ

Перед тем как выполнить подключение выключателя вам необходимо будет определиться с инструментами и технологией монтажа. Вот основные моменты, которые помогут выполнить правильный монтаж вашей конструкции:

1. Для подключения проводов можно использовать способы пайки или подключение провода с помощью клемм.
2. Перед началом работ вам необходимо будет отключить подачу электроэнергии.
3. Для правильной работы выключателя к нему необходимо подводить только фазный, а не нейтральный провод. Если вы неправильно выполните подключение, тогда вас может ударить током.
4. Перед тем как подключить свое устройство вам необходимо изучить цветовую маркировку проводов.

Вот это основные рекомендации, которых вам необходимо придерживаться для того, чтобы подключить выключатель света своими руками. Также вам потребуется следующий список инструментов, который позволит выполнить подключение:

• Плоскогубцы.
• Нож электрика.
• Отвертки.
• Соединители.

Как правильно подключить выключатель

Для того чтобы правильно осуществить подключение электроприборов необходимо выполнять несложные правила эксплуатации и техники безопасности:

• Никогда не начинайте работу, если не убедились в отсутствии напряжения в сети;
• На люстру или лампочку всегда приходит нулевой провод;
• Фаза всегда должна подаваться на коммутирующие устройства.

Эти условия должны неукоснительно соблюдаться, так если в процессе эксплуатации потребуется заменить лампочку.

То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током. Так как фазное напряжение при отключенном электровыключателе на светильник не подается.

Принцип работы одноклавишного выключателя

Одноклавишный выключатель имеет достаточно простой принцип работы. Сейчас мы об этом поговорим. Для того чтобы вы лучше смогли понять принцип работы выключателя света вам необходимо ознакомится с рисунком, который мы для вас предоставили.

Как вы можете видеть, на нем изображен простейший принцип работы. Внутри его механизма находится простой подвижной контакт, который при нажатии будет принимать одно из двух положений. При этом подвижной контакт будет соединять либо разъединять цепь. На рисунке, который находится вверху, вашему вниманию предоставлена цепь в выключенном положении. Теперь можно рассмотреть цепь при включенном положении.

Здесь подвижной контакт будет замыкать цепь, и ток пройдет по проводу к лампе.

Инструкция по подключению

Различные схемы подключения выключателей схожи между собой, но отличаются некоторыми важными деталями. Поэтому имеет смысл рассмотреть три различных варианта, связанных с наружной и внутренней установкой изделий, а также со способом коммутации в распаечной коробке.

Установка наружного устройства

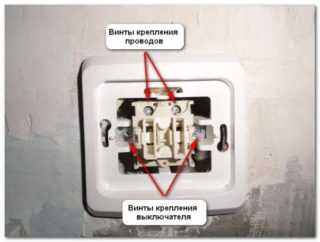

Назначение винтов выключателя

Простейший способ, позволяющий подключить одноклавишный выключатель на поверхности стен, реализуется по классической схеме. Отводимый от автомата фазный проводник соединяется с нижней клеммой, а отходящий от верхнего контакта идет напрямую к источнику света. В данной ситуации не имеет значения, как прокладываются оба эти проводники: по поверхности стен или скрытно.

Правильным считается такое подключение, при котором сам прибор устанавливается в разрыв фазного провода. Это правило одинаково справедливо для всех рассматриваемых вариантов.

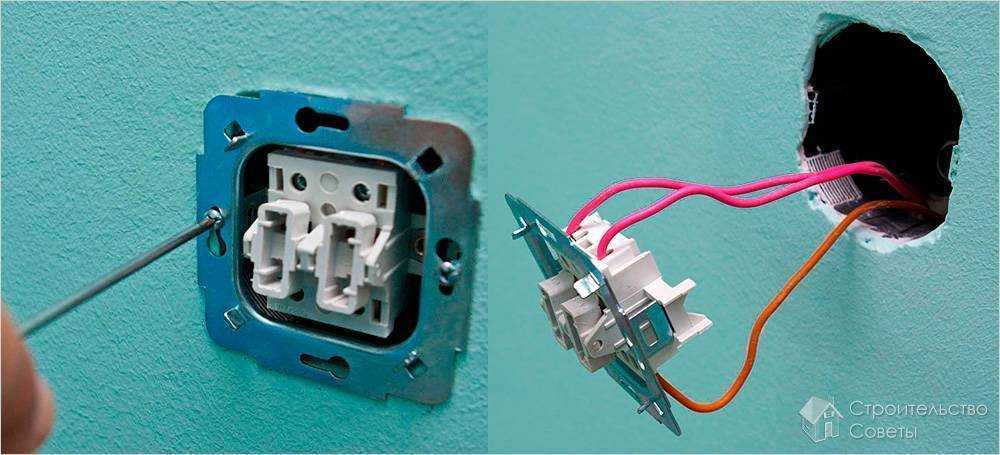

Монтаж при скрытой проводке

В случае скрытой укладки кабеля в толще стен корпус выключателя размещается в специально предназначенных для этого нишах, а провода подводятся к нему через пластиковую установочную коробку. По завершении их соединения с клеммами изделия корпус с коробом утапливаются в стенной нише и фиксируются там специальными шурупами. После этого останется закрыть каркас выключателя декоративной крышкой и установить клавишу переключения на свое место.

Чтобы сделать все эти операции по возможности быстрее, придется воспользоваться уже готовыми проводниками и нишами, оставшимися от старого выключателя. Если длина торчащей из стены алюминиевой жилы недостаточна для подключения, придется нарастить ее, воспользовавшись куском медного проводника и миниатюрным клеммником переходного типа.

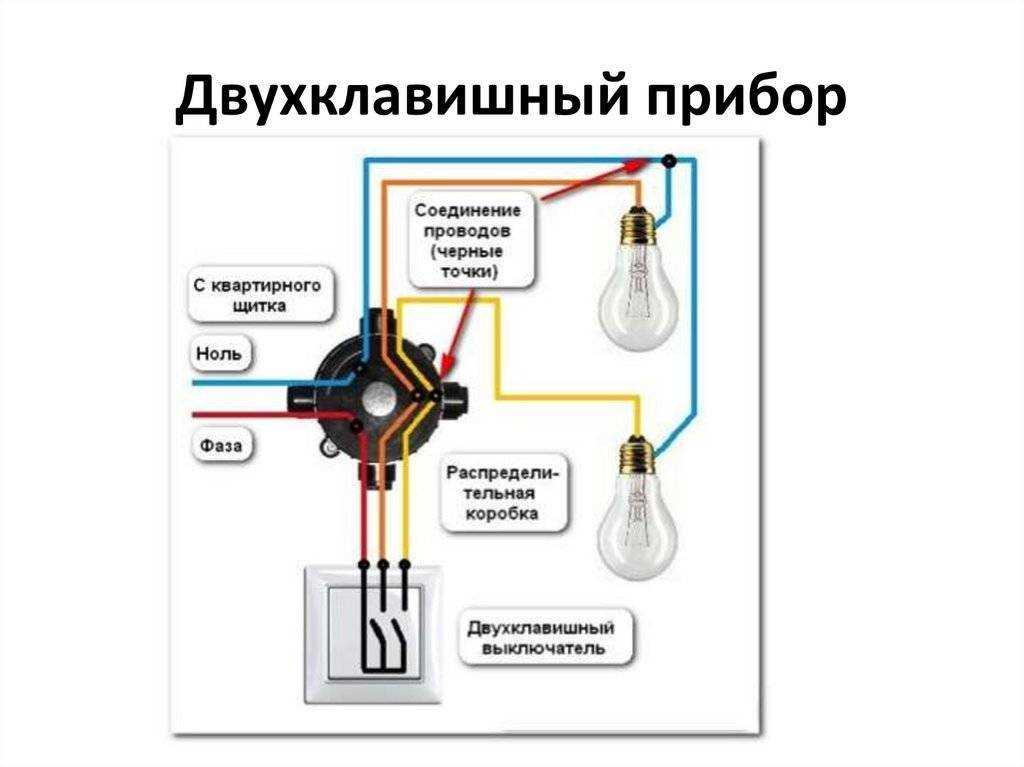

Подключение через распределительную коробку

Схема подключения проводов без заземления

Чтобы расключить выключатель через распредкоробку потребуется проделать следующие операции:

1. Отводимый фазный проводник прокладывается до соответствующего контакта распределительного узла.
2. После его фиксации другой провод протягивается до осветительного прибора.
3. Нулевой проводник прокладывать обычно не требуется, поскольку он заранее уложен в толще стен или потолка до второй клеммы осветителя.

Все процедуры по расключению одинарного выключателя аналогичны уже описанным ранее операциям.

Подключение нескольких ламп

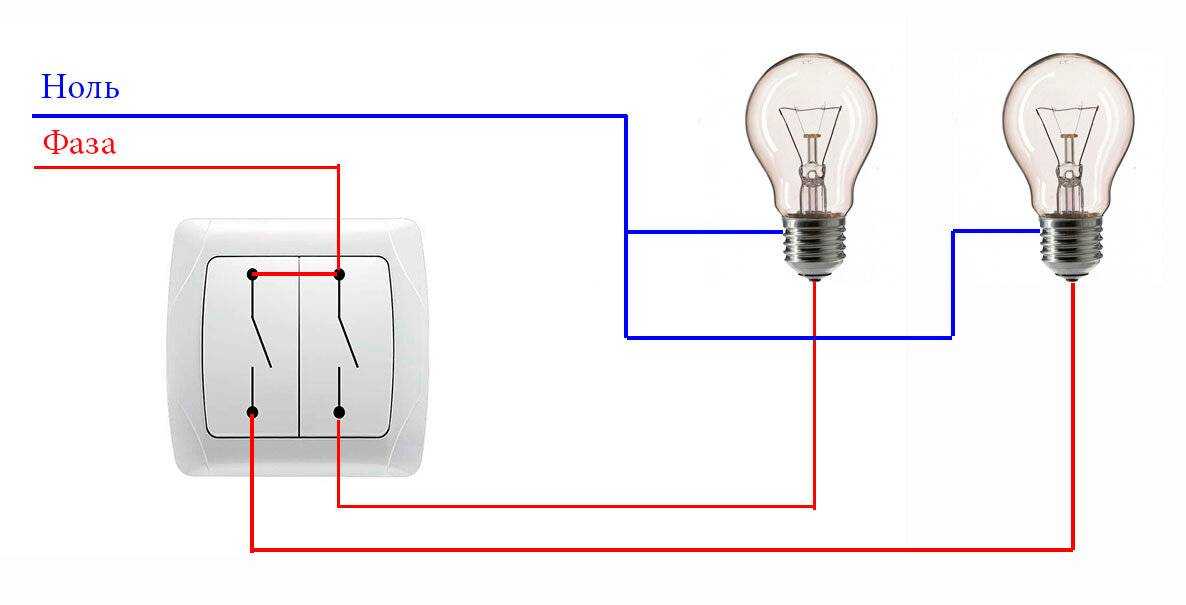

Можно подключить две лампочки к одному выключателю. Для этого их нужно соединить параллельно и подключить к проводу, идущему к светильнику. Количество ламп при таком подключении ограничивается только номинальным током самого выключателя, но все лампы будут включаться и отключатся одновременно. Для раздельной работы необходимо применение других элементов коммутации.

Если для удобства эксплуатации вы решили установить выключатель с подсветкой, то вы должны учитывать один момент. Многие современные энергосберегающие лампы и лампы на основе светодиодов при такой схеме будут периодически вспыхивать, и вам придётся либо менять лампы, либо отключать подсветку.

В завершение ещё раз хочется напомнить о строгом соблюдении правил техники безопасности на всех этапах выполнения работы

Уделяйте особое внимание надёжности соединения проводников и изоляции этих мест

Ошибки подключения

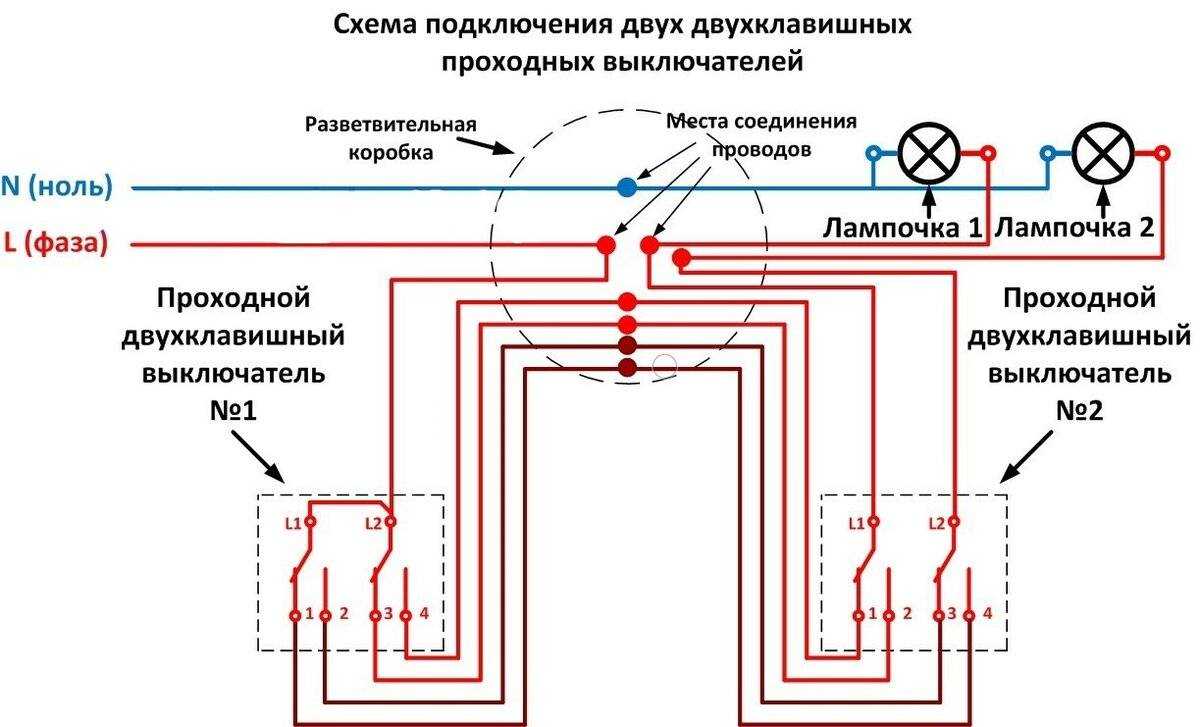

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Ошибки и неисправности в вопросе, как подключить выключатель к лампочке

Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.

Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице. Для установки и подключения выключателя понадобятся:

Для установки и подключения выключателя понадобятся:

Для установки и подключения выключателя понадобятся:

• – непосредственно сам выключатель;
• – распределительная коробка;
• – соединительные провода;
• – изоляционная ПХВ лента.

Правила подключения и подготовка к монтажу

Согласно положениям ПУЭ, подключение одноклавишного выключателя в любую сеть выполняется только в разрыв фазного проводника.

Устанавливать его в рассечение нулевой шины категорически запрещается. В противном случае появляется угроза получения удара током при ремонте люстры, например.

Перед тем как подсоединять выключатель к линейным проводникам потребуется основательно подготовиться к этому мероприятию.

Подготовительные процедуры

Правила расположения проводки На подготовительной стадии проводятся следующие операции:

1. Выбирается место, подходящее для установки прибора. Основные требования – удобство и безопасность.
2. Прорисовывается во всех деталях схема подключения выключателя.
3. Подготавливается комплект инструментов и материалов, без которых невозможно обойтись при проведении монтажных работ.

Место под монтаж выбирается в полном соответствии с требованиями действующих нормативов, а при составлении схемы подводки к выключателю обязательно учитывается направление присоединения.

На корпусе снизу и сверху обозначены стрелки, направленные вовнутрь и наружу. Они означают места ввода фазного проводника, идущего от линейного автомата и вывода его продолжения.

При отсутствии стрелок следует руководствоваться другими признаками, указывающими, где у выключателя верх, а где низ. Провод от автоматического выключателя всегда подводится снизу. Для внутреннего или наружного монтажа и последующего подсоединения к сети потребуется следующий комплект инструментов и материалов:

• отвертка плоская и крестообразная;
• бокорезы монтажные;

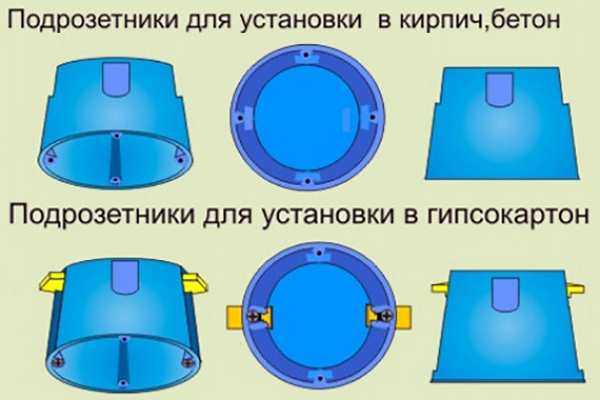

• коробка установочная для скрытого монтажа;
• подрозетник для открытой установки.

Также следует подготовить изоляционную ленту и набор дополнительного крепежа.

Соединение-в распредкоробке

На фотоснимке показан способ соединения проводов в распределительной коробке, имеющей соединение проводов:

• с внешним источником электрической энергии;
• с выключателем света;
• с электрическими розетками;
• с освещением люстрой.

Подключение люстры-с заземлением

В схеме рис.2 показан способ подключения светильника с выключателем. Схема представляет такое же подключение,- с использованием заземляющего провода, соединенного с корпусом светильника.

Подключение люстры-с 3 лампами

В схеме рис.3 изображен способ подключения выключателя света на одну клавишу,- с подключением трех ламп либо трех светильников. Подключение светильников либо ламп в электрической цепи — параллельное.

Схема подключения розетки-и выключателя

Схематичное изображение рис.4 подключения выключателя света показывает на очередность соединения проводов, поступающих от:

1. электросчетчика;
2. двух однополюсных автоматов;
3. соединение проводов поступающих от однополюсных автоматов,- в распределительной коробке;
4. от распределительной коробки электропроводка соединена с нагрузкой светильника с выключателем, розеткой.

Провод заземления соединен с шиной заземления, от шины заземления заземляющий провод имеет соединение в распределительной коробке и от распределительной коробки заземляющий провод соединен с электрической розеткой и металлическим корпусом светильника.

Правильное подключение выключателя

Электрическая схема рис. 5 наглядно указывает на неправильное подключение выключателя света с электрической лампой.

На первый взгляд это как бы незаметно. Учитывать здесь необходимо следующее, что выключатели света имеют последовательное соединение только на фазном проводе.

Выключатели света бывают как для подключения с наружным монтажом — накладные выключатели, так и для подключения с внутренним монтажом — внутренние выключатели, устанавливаемые в коробке стены.

Необходимо так же учитывать, что каждый тип выключателя имеет свое назначение, если допустим Вы проводите освещение в гаражном неотапливаемом помещении в зимнее время,- приобретать такой выключатель света нужно предварительно проконсультировавшись с продавцом — консультантом.

В продаже так же имеются выключатели света с подсветкой, — исполнение такого типа выключателей удобно тем, что в ночное время суток легко обнаружить клавишу выключателя, имеющую подсветку в виде диодной лампочки, имеющей такое же последовательное соединение как и сам выключатель.

Комментариев к статье: 2

04.07.2014 в 01:33

04.07.2014 в 11:44

Здравствуйте Александр. Для подключения люстры из девяти ламп у Вас выведен кабель в потолке из трех проводов. От девяти электрических патронов люстры выведены 18 концов проводов. Вам необходимо, чтобы при переключениях — горела одна лампа и восемь ламп в люстре. При правильной схеме, нейтраль нулевой провод от распределительной коробки соединяется с девятью проводами патронов люстры. От выключателя, через распределительную коробку один провод соединяется со вторым контактом одной лампы. Второй провод от выключателя через распределительную коробку соединяется со вторыми контактами восьми ламп люстры. Соединение проводов и диагностика люстры на сопротивление, проводится пассивным способом при выключенных автоматах защитного отключения. То есть перед подключением схемы квартиры к внешнему источнику переменного напряжения, — проверяются все выполненные электрические соединения проводов: с двух клавишным выключателем; с люстрой из девяти ламп, — на сопротивление. В Вашем примере, для подключения люстры через двух клавишный выключатель, соединения выполнены неправильно: либо в соединениях проводов с люстрой; либо в соединениях проводов в распределительной коробке. Диагностика во избежание короткого замыкания при отключенных автоматах проводится следующим образом: Включается одна клавиша выключателя, два щупа прибора Омметр, Мультиметр соединяются с проводами, поступающими на люстру. Сопротивление допустим одной лампы в люстре будет составлять 37 Ом, сопротивление при включении второй клавиши выключателя соответственно будет в восемь раз больше. Электрику, полагаю, что не составит труда выполнить такие соединения. Сложного здесь ничего нет.
