Как подключить розетку с заземлением

Критерии грамотного выбора розетки

При выборе розетки с заземлением стоит ориентироваться на изделия производителей, которые хорошо зарекомендовали себя на электротехническом рынке.

Смело можно доверять таким производителям: Schneider Electric, Legrand, VIKO, Bticino. Из бюджетных, но при этом не уступающих по качеству вариантов стоит рассмотреть продукцию: ANAM, Lezard, Makel, Wessen, DKC.

Приобретая фурнитуру малоизвестных производителей, легко попасть впросак, когда фактическое значение номинального тока не соответствует заявленному.

Корпус устройства должен быть выполнен из качественного ударопрочного пластика с высокими механическими показателями, контакты – из хорошего металла

Исходя из условий эксплуатации подбирают изделия с определенной степенью защиты. Так, для установки в кухнях и ванных комнатах точки подключения должны иметь уровень защиты не ниже IP44. Первая цифра маркировки IP согласно международным нормативам обозначает защиту от пыли, вторая – от влаги.

Розетки с заземлением на рынке представлены в широком ассортименте.

В продаже можно встретить:

• Модели с механической защитой. Они оборудованы шторками, которые прикрывают гнезда и защищают от прямого касания контактов.
• Изделия с защитой от утечки тока. Как только в отверстия для вилки проникает посторонний предмет, срабатывает устройство защитного отключения – точка отключается. Такие модели часто выбирают для обустройства жилищ, где есть маленькие дети.
• Устройства с защитой от перегрузки по току, в том числе и от короткого замыкания. Изделия оснащены встроенным предохранителем, который при возникновении короткого замыкания просто перегорает.
• Модели с защитой от перенапряжения. Устройства, оснащенный встроенным выключателем, автоматически отключаются в момент превышения допустимых значений сети.
• Для подключения приборов, мощность которых превышает 4кВт. Изделия, чаще всего накладного исполнения, оснащены специальной сетевой вилкой и рассчитаны на ток в 20-25А.

Для подключения внутри помещений стоит выбирать «внутренние» розетки. Их монтируют в специально проделанные ниши в стене.

Планируя устанавливать заземляющую розетку на кухне или ванной, стоит выбирать изделия, оборудованные заглушкой, которая прикрывает отверстия с контактами.

розетка с крышкой

Рекомендуемый номинальный ток отключения устройств бытового пользования варьируется в пределах 30-100 миллиампер. Модели отечественных торговых марок рассчитаны на 6,3 и 10А, а импортные – на 10 и 16А.

При выборе изделий уделите внимание размерам входных отверстий для вилки и расстояние между ними. У моделей европейских производителей диаметр и расстояние между отверстиями немного больше

Чтобы избежать ошибок, выбирайте универсальные модели, в комплекте к которым идут разъемы для разных видов вилок.

Неправильное подключение — на что обратить внимание

Основная ошибка при подключении случается, когда розетка с тремя контактами (заземлением) устанавливается на проводку, имеющую две жилы.

В этом случае нейтральный провод используется и как заземление.

Важно! Не устанавливать в розетке перемычку от нейтрали к клемме заземления. Это действительно опасно для жизни.. Почему нельзя этого делать:

Почему нельзя этого делать:

1. Любое повреждение изоляции нейтральной жилы приведёт к замыканию фазы на корпус приборов, при этом сами приборы не работают – розетка будет казаться безопасной.
2. В двухжильной проводке обе жилы одного цвета. На электрическом щитке легко поменять местами фазу и нейтраль. Это может случайно сделать даже электрик, обслуживающий дом. В результате на корпуса розеток попадёт фазное напряжение.

Какую выбрать?

Разница в розетках с заземлением и без заключается в уровне безопасности.

Вариант с заземлением будет более безопасным, так как он предотвращает удары током человека, который соприкасается с электроприбором, подключенным к сети.

При покупке оборудования, в особенности европейского, важно учитывать, что некоторые устройства не будут включаться и функционировать без наличия розетки с заземлением.

Для наглядного сравнения

Если в помещениях отсутствует заземляющий провод (двухпроводная система), то приобретать розетку с заземлением нет необходимости, так как она все равно не сможет исполнять эту функцию, ведь провод подключить все равно не получится.

Когда здание современное и в нем предусмотрена трехпроводная система с наличием защитного проводника, то требуется устанавливать устройства только с заземлением. Однако если изоляция будет повреждена, возникает короткое замыкание и автоматический выключатель на щитке моментально сработает и обесточит неисправный прибор.

Как правильно выбрать розетку

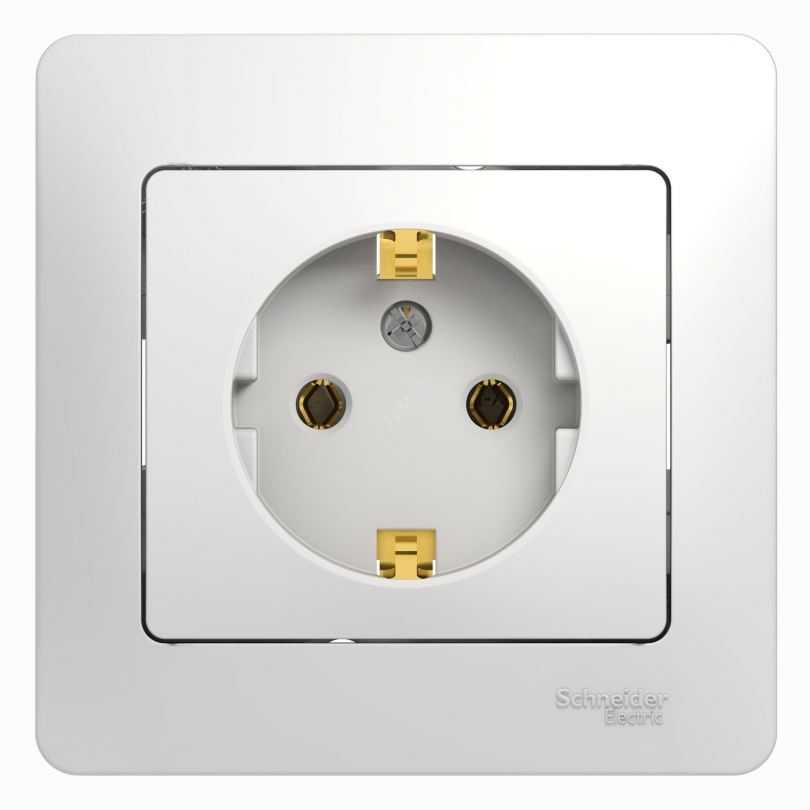

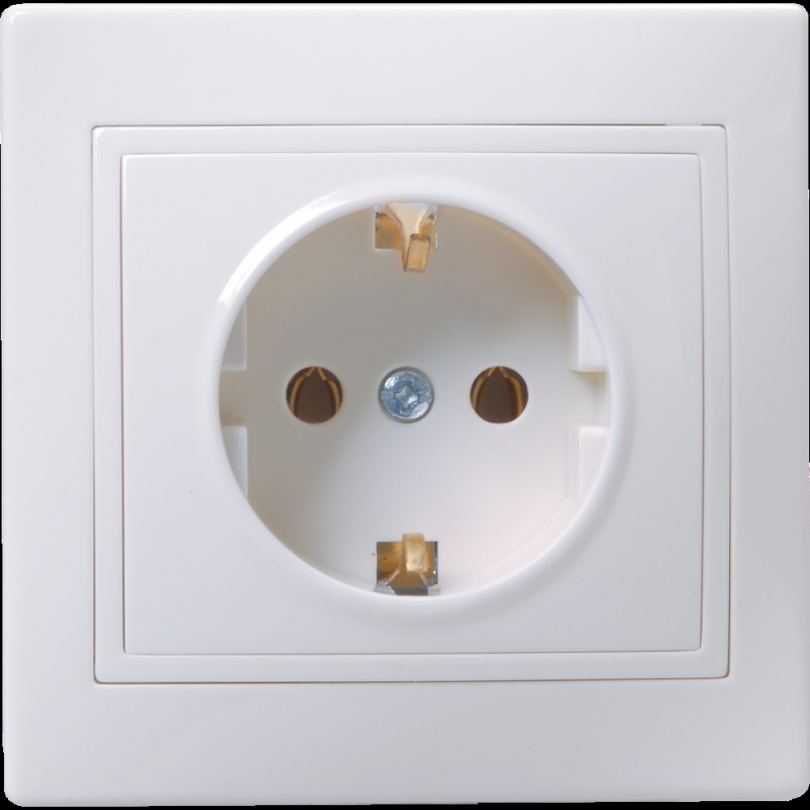

Внутренняя розетка с заземлением

Чтобы правильно выбрать розетку, необходимо изучить и оценить ряд факторов, которые будут оказывать влияние на ее надежность и функциональность.

Следует ориентироваться на такие критерии:

• Вид металла. Лучшими характеристиками отличаются детали из нержавеющей стали.
• Мощность. Хороший вариант — двухгнездное устройство на 16 А.
• Материал корпуса. Лучше остановиться на керамике, которая устойчива к нагреванию и коррозии.
• Тип. Если поставить внутренний прибор, можно сэкономить место. Открытый способ экономит силы и время.

При выборе каждая мелочь имеет значение, в том числе цвет и дизайн изделия.

Инструкция по установке от существующей

Во-первых, определяют, какой будет достаточно

Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.

Разновидности

ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов

1. Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
2. С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
3. Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
4. Тип С5. Старого вида, выдерживающие до 6А.
5. Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.

Каждый прибор состоит из

• колодки;
• защитного корпуса;
• контактов.

Совет
В зависимости от способа крепления к стене различают наружную и внутреннюю фиксацию. Часто устанавливают точку питания в виде двойника или блока, состоящего из нескольких ячеек.

Выбор провода

При несоблюдении требований стандартов контакты перегреваются

1. Для заземлённых подходит трёхжильный кабель.
2. Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
   • синего — для нулевого провода;
   • красная и коричневая — для фазы.

1. Незаземленная проводка состоит из двух жил — нуля и фазы.
2. Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.

для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой
Важно
Медь не перегревается, выдерживает значительные нагрузки по сравнению с алюминием.

Последовательное и параллельное подсоединение

1. Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
2. Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.

Правила последовательного

Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью

Установка тройной розетки

Собираем тройную розетку

На данный момент на рынке представлено огромное количество разнообразных розеток. Но либо цена на них «кусается», либо они не отвечают нашим требованиям. Поэтому зачастую тройную розетку собирают из трех обычных розеток.

Как сделать тройную розетку, мы сейчас и расскажем:

Для этого нам потребуются три обычные розетки, требуемых нам номинальных параметров. Это может быть одна розетка на 6А, вторая на 10А и третья на 16А. Главное, чтобы они отвечали вышеуказанным требованиям. Также нам потребуется накладка для тройной розетки, которая создаст видимость единого целого.

Декоративная накладка под тройную розетку

• Отмеряем необходимую высоту от пола, обычно это 30 см, но вы можете выбрать любую другую высоту. На месте установки розетки проводим горизонтальную черту, параллельную полу.
• Теперь снимаем декоративные крышки на лицевой стороне наших одинарных розеток и на их место устанавливаем тройную накладку.
• Одеваем на розетки накладные коробки и прикладываем нашу тройную розетку к отметке. Отмечаем место штробления стены под закладные коробки (см. Выполняем штробление стен под проводку своими руками).

Установленные закладные под тройную розетку

Подключение от распределительной коробки

Наиболее распространенным случаем является подключение розетки непосредственно от распределительной коробки. Его в 99% случаев используют при монтаже розеточных групп, а также в большинстве случаев при добавлении розеток в уже существующие группы.

Итак:

Схема подключения тройной розетки

После подключения всех проводов и закрытия распределительной коробки можно подать напряжение и опробовать работоспособность наших розеток.

Подключение одной розетки от другой

Этот способ зачастую применяется при добавлении новой розетки в уже существующую группу. Он призван снизить объем работ, связанных со штроблением стен и снизить конечную цену подключения. И хотя применяется он редко, но также имеет право на существование.

• Для того, чтобы выполнить такое подключение своими руками, следует, прежде всего, собрать нашу тройную розетку, как описано выше.
• Следующим этапом становится снятие напряжение с розетки, от которой предстоит подключение.
• Затем вскрываем эту розетку и дальше действуем по налаженной схеме. По сути, мы устанавливаем перемычку, как между розетками в нашей тройной розетке.
• На этом подключение окончено и можно подать напряжение на всю нашу розеточную группу.

Основные ошибки при изготовлении заземляющего контура

Для вертикальных заземлителей не желательно использовать обычную арматуру. Поверхность арматуры прокалена, это может нарушить распределение тока по сечению. Также данный материал быстро окисляется в земле, что приводит к появлению ржавчины.

Нельзя соединять детали контура болтами. Со временем крепежные материалы могут окислиться, что приведет к потере контакта между деталями контура. Такое заземление со временем окажется малоэффективным.

Стальной контур, используемый для заземления, нельзя красить. Швы сварки следует обработать антикоррозийными веществами, предварительно зачистив их. Краска создает сопротивление и окрашенный защитный контур окажется абсолютно бесполезным и даже опасным.

Безопасность электропроводки – это обязательное условие для любой квартиры или дома. Заземление обеспечивает безопасную эксплуатацию электрических бытовых приборов. Оно также может спасти человека от поражения электрическим током в случае пробоя фазного проводника, нарушения изоляционного слоя, при накапливании потенциала на металлических частях. Перед тем как сделать розетку с заземлением в квартире или на даче, нужно разобраться с особенностями схемы подачи электропитания в квартире.

Что делать, если контура заземления в многоэтажном доме не имеется?

Два выхода из этой ситуации уже были продемонстрированы (замена всей проводки в доме и установка автоматов УЗО). Но последний из них обеспечивает только мгновенную защиту, при этом работает в связке с заземлителем.

Поэтому правильным выбором будет замена двужильных кабелей трехжильными. Необходимо обустроить контур заземления с тыльной стороны дома. Разводка заземляющей жилы по отдельным квартирам выполняется с помощью медной шины, имеющей равное или большее сечение по сравнению с проводником PEN, который входит в кабель, подведенный к дому.

Перед тем как заземлить розетку, нужно соорудить защитный контур. Недалеко от отмостки (не менее 1,5 м) делают треугольные траншеи со сторонами по 1,2 м на глубину 0,6 м. К отмостке прокапывают дополнительную траншею, по которой будет осуществляться подводка заземления к распределительному шкафу в подъезде.

По углам треугольника забивают металлические трубы или уголки небольшого диаметра длиной от 2,5 м.

Их вершины соединяют привариванием металлосвязи (стальных полос 40х4 мм необходимой длины).

После линию заземления от этой конструкции ведут до распределительного шкафа подъезда:

• от ближайшей вершины треугольника по дополнительной траншее прокладывают стальную полосу того же сечения, что и у металлосвязи;
• ее конец дюбель-гвоздем фиксируют к домовой стене;
• установленная конструкция засыпается землей и трамбуется.

После протягивания линии заземления до распределительного шкафа в подъезде каждый собственник сможет пробросить до него свои шины заземления, присоединив их к главной. С помощью выполнения этих трудоемких, но не сложных действий находят решение, как сделать заземление в старом доме.

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

• мультиметр,
• отвертка,
• стальные рейки,
• плоскогубцы,
• кусачки,
• нож,

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

1. Визуально проверить подключение третьего желто-зеленого провода.
2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

1. Наметить место крепления гнезда и кабеля.
2. Подвести провода.
3. Разобрать корпус устройства, ослабить болты.
4. Зачистить и подсоединить жилы к контактам.
5. Прикрутить основание к поверхности.
6. Собрать розетку, проверить прочность ее фиксации.

Подключение внутреннего варианта

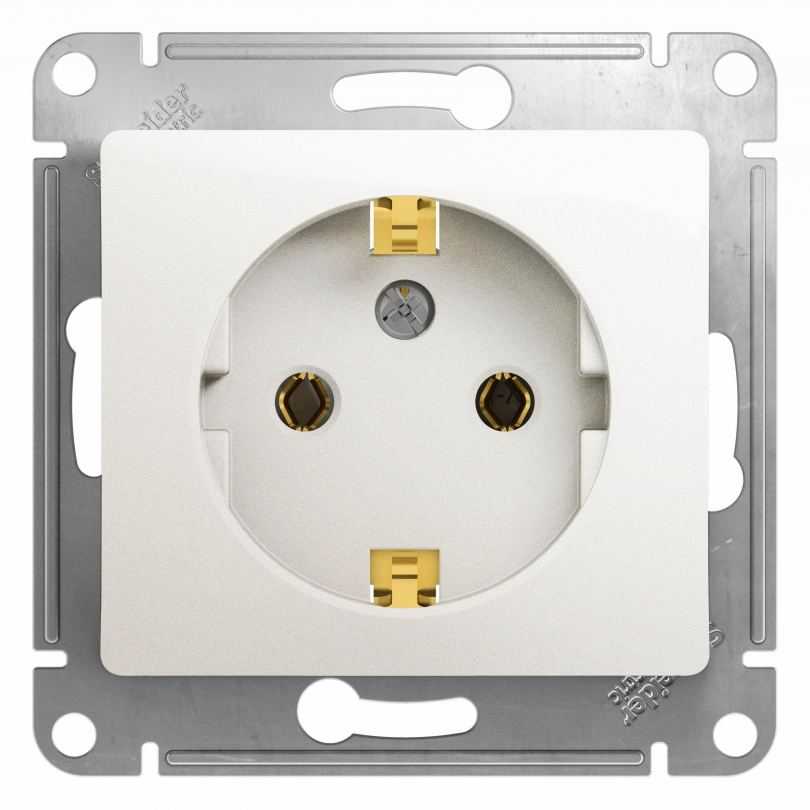

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

1. Провести разметку.
2. Сделать штробы и отверстие для монтажной коробки.
3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
4. Проложить кабель, выведя его из отверстия на 15-20 см.
5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
6. Подключить жилы к контактам.
7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

• монтажная коробка,
• соответствие проводов и клемм,
• целостность линии к контуру,
• прочность крепления корпуса,
• надежность фиксации крышки.

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Выбор места установки

Общих указаний по установке изделий не существует. Их монтируют в том месте, где ими будет удобно пользоваться. Европейские нормы указывают, что они должны устанавливаться на высоте 30 см от пола. Но это не всегда верно. Самое правильное решение – в месте установки электрических устройств и оборудования и на той высоте, где это будет наиболее целесообразно.

Количество розеток в конкретном помещении тоже зависит от устанавливаемых устройств. Если таких указаний нет, то поступают следующим образом: в помещениях небольшой площади (до 12 кв.м) монтируют не менее 2 изделий, а в больших – 4 и более. Лучше пусть их изначально будет больше, чем после проведения электромонтажных и отделочных работ добавлять недостающие.

Разница

Если перед глазами на прилавке розетка с заземлением и без заземления, в чем разница не каждый сразу сообразит. Второй вариант устарел по причине отсутствия заземления и может исправно работать только тогда, когда ни провод, ни вилка, ни гнездо не имеют механических повреждений и сильной изношенности.

Важно, чтобы подключаемый прибор был в идеальном рабочем состоянии, и не накапливает заряд на корпусе. Если хотя бы один из этих аспектов имеет место быть, то при работе с техникой без наличия розетки с заземлением, человек может получить мощнейший удар током

При этом достаточно просто вставить вилку электроприбора и начать им пользоваться.

Разница есть и внешняя. Она заключается в наличии металлических клемм или выемок для вставки вилок. В заземленные приборы вилка вставляется глубже, за счет слегка утопленной конструкции гнезда.

Также различие в том, что в устройстве либо присутствует, либо отсутствует провод, через который устанавливается заземление.

Точки питания с дополнительными возможностями

Розетка с УЗО

Розетки устанавливают везде – в отдельных туалетах на улице, гаражах, производствах, офисных и жилых помещениях. Поэтому производители постоянно стараются совершенствовать устройства, вносить изменения в конструкцию и дополнять интересными деталями.

С функциями контроля электропитания

При ремонте капитального уровня или прокладке новой электрической проводки руководствуются современными требованиями безопасности – подключение автоматов защиты, закрепление УЗО на соответствующих участках, стабилизаторов и трансформаторов.

Но в большинстве помещений проводка была установлена больше 30-40 лет назад. Поэтому отсутствует защита от перепадов напряжения, скачков энергии – стоят только пробки советского образца. Однако для приборов с электронным наполнением подключение к сети через подобные точки питания чревато быстрой поломкой – любой сбой вызовет перегорание плате, электрических элементов. Электромонтеры рекомендуют установку современных розеток со встроенным контролем напряжения или УЗО.

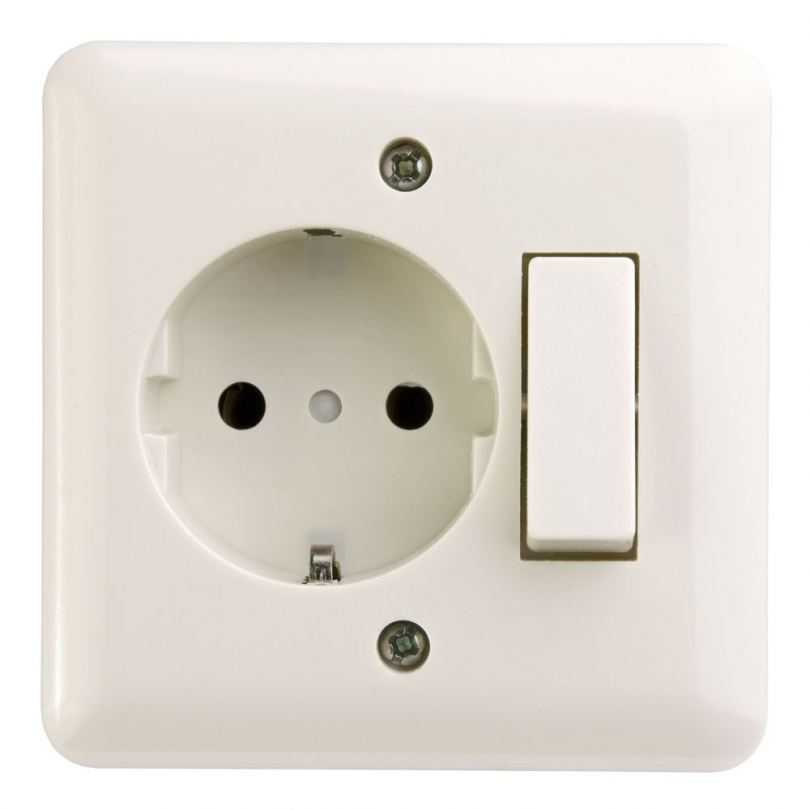

С повышенным удобством эксплуатации

Отдельные модели оснащены дополнительными возможностями, которые способны решить целый ряд проблем. Таймер – позволяет установить время отключения прибора от сети, достаточно выставить на розетке необходимое время. Есть механические и электронные варианты.

Удлинитель – обычная розетка с проводом, который скрывают в стене. Подрозетник требуется вырезать большего размера, но такой удлинитель не потеряется, и не будет занимать место при хранении.

С защитой от детей

Подобная защита устанавливается в двух вариантах – пластиковые шторки задвижного и поворотного типов. Первый открывается при одновременном давлении вилкой прибора. Во втором варианте необходимо поддеть верхнюю защитную рамку и повернуть, после чего появляются входные отверстия.

Конструктивные особенности

Модели последних лет имеют особые элементы конструкции, сильно отличающие их от первоначальных механизмов. Принцип работы – соединение с электрической сетью – остается прежним. Дополнительные моменты – система «умный дом», управление с телефона (например, включение и отключение камина) – знакомы немногим. Для стандартных помещений подобные особенности не важны, но если планируется установка новейших систем, другие розетки не подойдут.

Какую роль играет заземление?

При выборе розеток учитываются главные требования – качество и надежность. Заземление розеток в помещении обеспечивает безопасность находящихся в данном помещении людей и длительную эксплуатацию электрооборудования, подключенного к этой розетке.

Порядок подключения розетки с заземлением и особенности, которые стоит учесть при ее выборе и установке, рассмотрим более детально.

В соответствии с инструкцией любого электрического прибора, его применение без заземления запрещено. Основная роль, которую играет заземление – это обеспечение устойчивой работы электроприборов и предотвращение возможности поражения током.

Исходя из правил устройства электрических установок, заземление – это соединение элемента электрической установки с заземлением. Создают его для отвода электрического тока посредством заземления в землю.

Тем более в настоящее время по фото можно подобрать розетки с заземлением на сайтах компаний-производителей, точно вписывающиеся в дизайн квартиры.

Примеры опасной реализации заземления

Но, как было отмечено в начале статьи, помимо трудоемкой процедуры устройства контура заземления вы можете встретить и другие предложения, не только неэффективные, но и несущие угрозу жизни и здоровью человека. Рассмотрите наиболее частые из них и чем же они так опасны:

• Соединение заземляющих контактов розеток с нулем в квартире – при этом возникает угроза поражения электрическим током в случае обрыва нуля. Так как путь протекания тока будет отсутствовать, а потенциал перейдет на корпус якобы заземленных устройств.
• Подключение заземления на систему отопления или водопроводный стояк – в случае нарушения изоляции все радиаторы в доме или водопроводные трубы окажутся под напряжением. Заземление на систему отопления

В такой ситуации электротравма угрожает не только жильцам квартиры, организовавшим такое заземление, но и проживающим во всем доме. Из-за масштаба угрозы подобные действия категорически запрещены нормами ПУЭ п.1.7.110.

Подключить провод к арматуре ближайшей опоры ВЛ – часто встречается при расположении линии вблизи дома. При этом мало кто учитывает опасность перехода потенциала от линии на арматуру опоры при нарушении свойств изолятора, перенапряжениях и других авариях.

Все вышеперечисленные способы и им подобные угрожают не только вам, но и окружающим людям. Поэтому никогда не соглашайтесь на подобные способы заземления квартиры и не пытайтесь реализовать их самостоятельно.

Какие розетки лучше ставить в квартире: самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются

Что такое фаза, ноль, земля в электрике и зачем они нужны

Заземление в частном доме своими руками: схемы, устройство, подключение

Электрощит для квартиры: Как самому собрать электрический щит

Делаем электропроводку в бане своими руками: пошаговые инструкции, видео и схемы

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения розеточного блока Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки — фаза, ноль и заземление для соединения розеток в блоке Места подключения жил кабеля в розетке:

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Когда нельзя, но очень хочется

Есть достаточно много способов, как установить розетку с заземлением в обход положений ПУЭ. Все они в большей или меньшей степени являются нарушением – использовать их или нет – это решение принимается на свой страх и риск, но в любом случае надо знать о возможных последствиях. Дело в том, что многие из этих способов используются долго и счастливо, но рано или поздно случается то, из-за чего они были запрещены. Как результат – пренебрежение правилами электробезопасности ставит под угрозу жизнь или здоровье не только владельца такой проводки, но и других людей, живущих с ним в одном доме.

Зануление

Это один из наиболее распространенных способов как заземлить розетку, если отсутствует отдельный PEN проводник. Чтобы сделать зануление, надо рабочий ноль соединить с заземляющим контактом – это делается установкой перемычки в самой розетке. Схема подключения такого способа «защиты» основана на том, что даже в старой проводке рабочий нулевой проводник заземлен еще в распределительном трансформаторе. После закорачивания ноля и заземления, в случае появления фазы на корпусе прибора, произойдет короткое замыкание и вводной автомат отключит электричество.

Минусы зануления:

1. При «пробитии» фазы на корпус, устройство хоть и недолго, но все таки находится под напряжением и если в этот момент человек будет к нему прикасаться, то получит удар электрическим током.
2. Если по пути к розетке в проводке отгорит нулевой провод (достаточно частая неисправность электропроводки), то в большинстве случаев на корпусе приборов окажется фаза. Для этого достаточно единственной не выключенной лампочки или блока питания любого устройства. Автоматический выключатель в таком случае не срабатывает.

Подробнее об опасности зануления в этом видео:

Подключение к молниеотводу

Если на крыше дома установленный молниеотвод, а металлическая полоса, что соединяет его с заземлением, проходит недалеко от окна квартиры, то в таком случае можно подсоединиться к заземляющему контуру и провести заземление ко всем розеткам.

Отличный способ решения проблемы, в результате которого квартира будет подсоединена к качественному заземлению. Минус у этого способа только один – заземление хорошо работает до того времени, как молниеотвод будет использован по прямому назначению, а точнее – пока в него не ударит молния. Какое при этом возникнет напряжение на корпусах подключенных к заземлению приборов, лучше не знать и не испытывать на собственном опыте.

Заземление через трубы отопления или водопровод

Еще один распространенный способ как самостоятельно сделать заземление на розетку – зачистить кусок водопроводной труби и подсоединить к нему заземляющий провод. С одной стороны, казалось бы логичное решение – трубы в любом случае имеют контакт с землей. С другой стороны – неизвестно, насколько этот контакт отвечает требованиям к заземлению и если на них появится напряжение, то есть вероятность, что ток не уйдет в землю, а ударит человека, который держится за трубу (умывается или набирает воду из-под крана).

Дополнительный минус такого решения – пластиковый водопровод, который часто прокладывают вместо проржавевших железных труб. Если на пятом этаже трубы металлические, а на третьем уже пластиковые, то вместо заземления трубы просто окажутся под напряжением.

Виды электрических розеток

Промышленностью выпускаются два вида изделий:

• оснащённые шиной заземления;
• не имеющие шины заземления.

Первый вид конструкций часто называют «евро-розетка». Эта конструкция полностью удовлетворяет требованиям электробезопасности. При смене электропроводки рекомендуют устанавливать розетки с заземлением.

Внешний вид электрической розетки по стандартам, установленным странами Евросоюза. Отличительная особенность конструкции – присутствие контактных биметаллических пластин заземления

Второй вид изделий считается устаревшей модификацией, но до сих пор встречается на практике. Особенно много розеток устаревшего образца эксплуатируется в зданиях старой постройки.

Вариант конструкции без конкретной принадлежности к странам. Для современной электрики считается устаревшей моделью, которая не рекомендуется к установке по причине повышенной опасности из-за отсутствия контактора заземления

Оба вида изделий делаются для внутренней или внешней установки. Согласно новым рекомендациям ПЭБ, модификации розеток под внутреннюю инсталляцию должны иметь в составе конструкции биметаллические пластины с контактором заземления.

Для электрических розеток под внешнюю установку рекомендации те же, но в отдельных случаях их использования допускается двухпроводный интерфейс.

Итоговые рекомендации

Теперь вы знаете, как правильно сделать заземление в квартире или доме. Подведем небольшие итоги:

• Заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.
• Самый безопасный вариант, когда корпус электроприбора заземлен и установлено УЗО.
• В старом жилом фонде лучше ни рисковать и заменить старую проводку на трехжильные кабеля ВВГ НГ и использовать защитную автоматику, при этом пытаться решить вопрос об установке общедомового контура заземления.
• В новом жилом фонде организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматику. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.
• Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб, стиральной машины, варочной панели и духового шкафа.
• В частном доме организуйте схему с замкнутым контуром заземления из трех штырей в земле, соединенных между собой и щитком земляной шиной.
• Обязательно проверьте корректность работы заземления.

Заключение

Таким образом, современное электричество и приборы, подключаемые к нему, требуют больше осторожности, так как изготавливаются с использованием современных технологий и подвергаются порой мощным нагрузкам. Чтобы обеспечить безопасность в помещении необходимо устанавливать розетки с заземлителем, но только если предусмотрена трехпроводная система

Заземление представляет собой отдельную линию, которая снимает избыточное напряжение на предметах и устройствах, которые подключены к электрической сети. Специальные контакты обеспечивают надежную защиту от удара током.
