3 способа подключения греющего кабеля к сети при обогреве водопровода

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

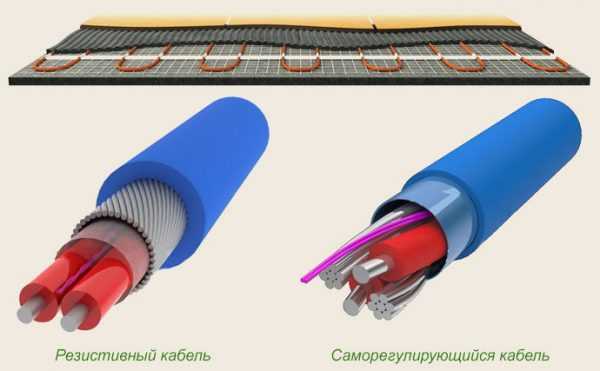

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Что делать, чтобы не замерзли трубы?

Мы собираемся выбрать трубы для внутренней разводки трубопровода в дачном доме, который будет время от времени промерзать. Какие трубы выбрать в этом случае и что сделать, чтобы трубы не замерзли и не лопнули? Кончно радикальным способом является слив воды из водопровода. Также можно использовать для подогрева трубопровода в критических местах греющий кабель Ensto.

Рассуждения наши следующие: мы точно не будем использовать стальные или металлопластиковые трубы, потому что когда эти трубы замерзают, лед разрывает их. Медные трубы не боятся замерзания — медь пластична. Но медные трубы очень дорогие. Поэтому мы будем выбирать полипропиленовые трубы, которые монтируются с помощью сварки. Наши взгляды обращены к полипропиленовым водопроводным трубам трех категорий цены и качества: российские полипропиленовые трубы Proaqua белого цвета, чешские полипропиленовые трубы Ekoplastik серого цвета и немецкие полипропиленовые трубы Banninger зеленого цвета.

По слухам, белые трубы хуже всего переносят замерзание воды в них, и лопаются. Мы проверим, так ли это?

Берем отрезки труб для испытания на замерзание. Белая — Proaqua, серая — Ekoplastik, зеленая — Banninger.	Для теста используем полипропиленовые трубы диаметром 20 мм и 25 мм.
Изготовляем заглушки для труб из деревнных пробок с уплотнением фум лентой.	Плотно закрываем один конец поипропиленовой трубы.
Набираем в полипропиленовую трубу воду. Плотно закрываем деревянной пробкой с другой строны.	и помещаем трубу с водой в морозилку при минус 18 градусов.
Оставим полипропиленовые трубы лежать в морозилке на всю ночь.	Смотрим на результаты через 10 часов проморозки полипропиленовых труб с водой: Белая труба Proaqua — не лопунула, пробку выдавило льдом, серая труба Ekoplastik — не лопнула, пробку выдавило льдом, зеленая труба Banninger — не лопунула, пробку льдом не выдавило.
О чем говорят наши результаты теста полипропиленовых труб на замерзание: зеленые трубы Banninger более эластичны по сравнению с белыми и серыми полпропиленовыми трубами. Стенки зеленой трубы просто растянулись при расширении льда. Это подтверждает и ручная прверка элатичности труб: зеленая труба более податлива в замороженном состоянии, в то время как серые и белые трубы — «деревянеют».	Если бы, при использовании белых или серых труб, для льда не было бы пространства для расширения (например, все краны закрыты), то скорее всего лед сорвал бы или разорвал железные фиттинги в в трубопроводе. При использовании более эластичных зеленых полипропиленовых труб вероятность аварии на трубопроводе при замерзании труб снижается.

Что же делать, чтобы трубы замерзали, или потери при замерзании труб были минимальные? Вот наши рекомендации:

1. Используйте пластичные полипропиленовые водопроводные трубы (например немецкие Banninger или бельгийские Green Life- Green Pipe (проверены на замерзнувшем водопроводе дважды)). Цена труб 20 мм за 1 м: Proaqua — 26 руб, Ekoplastik — 33 руб, Banninger — 48 руб. 2. Конструируя трубопровод, предусмотрите краны в нижних точках трубопроводов для слива остаточной воды при отъездах из дома. 3. Конструируя трубопровод, предусмотрите наружное утепление трубопровода и прокладку греющего кабеля. 4. Прокладывайте трубопровод открыто — не прячьте их в короба и стены — это поможет быстрее отогреть трубы при замерзании. 5. Уезжая из промерзающего дома,перекрывайте подачу воды, сливайте воду из трубопроводов, спускайте унитаз и засыпайте соль в остаток воды в унитазе и кидайте в воду деревянный брусок — это предохранит унитаз от разрушения. Либо откачивайте воду насосм при ожидаемых низких температурах. Оставляйте все смесители и краны открытыми. 6. Можно предусмотреть патрубки с ниппелями для подключения автомобильного компрессора для продувки трубопроводов.

Источник

Какие трубы нуждаются в обогреве

Необходимо учесть, что большинство канализационных труб в обогреве не нуждаются. Если они расположены внутри здания, то воздействию низких температур, как правило, не подвергаются. Кроме того, система имеет определенный уклон, благодаря которому стоки достаточно быстро проходят в коллектор и не задерживаются в трубах. Вносит свою лепту и температура стоков — большие объемы воды, чаще всего, теплые, так как они выпускаются из ванны, получены при мытье посуды или стирке.

Обогрев канализации необходим только в отдельных случаях:

• для наружной части системы, обеспечивающей следование стоков до коллектора или очистной установки;
• трубопроводов, по которым осветленные стоки проходят к полям фильтрации или выводятся в фильтрационные колодцы;
• для трубопроводов, подводящих воду к промывочным фильтрам септиков или очистных станций.

Основная проблема состоит в сложности определения степени риска для того или иного участка труб. Факторов воздействия на систему очень много, от уровня промерзания грунта в зимнее время до глубины залегания почвенных вод. Дополнительную сложность образует постоянное изменение условий, появление новых факторов, создающих угрозу замерзания для канализации. Если монтаж системы выполнен грамотно, с соблюдением всех требований СНиП, опасаться нечего. Но возможность погрузить трубопровод на нужную глубину имеется не всегда — могут помешать гидрогеологические условия участка или наличие других коммуникаций, мешающих выполнить работы по всем технологическим правилам. Выходом из положения является обогрев канализационных труб греющим кабелем.

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Способы монтажа

Монтаж трубопровода с подогревом

Основное требование к таким подключением к источнику – размещение отвода ниже глубины промерзания грунта. Этот фактор зависит от климатических условий местности.

Видео

Греющий кабель для труб водопровода

Для Подмосковья он составляет порядка 1,8 метра, в Челябинской области – 1,9. Представим ситуацию, когда подводящая секция должна быть длиной 10 – 15 метров при глубине траншеи более 2-х метров (до 30 см составит устройство дренажного слоя). При этом ее ширина должна обеспечить удобную работу землекопа. Здесь впору экскаватор заказывать!

При использовании кабельных трасс обогрева достаточно вырыть канаву глубиной до 50 см и шириной порядка 30. Устройство дренажа также необходимо. Укладку пластиковой трубы с греющим кабелем нужно производить свободно, не в натяжку.

При таком размещении трубы неизбежны ее деформации вследствие подвижек грунта, но в случае с использованием пластиковых изделий они не опасны вследствие пластичности материала.

Кабель для прогрева пластиковых труб может быть размещен на ней различными способами:

намотка на трубу

Такое крепление обеспечивает наибольшую поверхность контакта объекта и греющего элемента. Крепление производится металлизированным скотчем в поперечном и продольном направлении;

прокладка нагревателя по стенке трубопровода параллельно его оси

При таком расположении тепловыделителя используют прокладку одной или двух ниток с разных сторон трубы. Крепление производится таким же образом;

размещение нагревателя внутри трубопровода. Эту операцию лучше доверить опытным специалистам, поскольку она чревата повреждением провода, что приводит к его быстрому выходу из строя.

Для предотвращения потерь тепла, в окружающую среду подогреваемые трубы во всех случаях оснащаются дополнительным теплоизолирующим слоем из разъемных изоляторов, намоткой пористых листовых изоляторов или обычным рулонным утеплителем. Для его защиты используют различные материалы от рубероида до металлической фольги.

Монтаж кабеля в пластиковых трубах с внутренним расположением не применяется для обогрева водосливных канализаций. Такие стоки часто содержат в себе химически активные вещества, способные в короткое время нанести магистрали существенные повреждения.

Нередко греющие кабели применяются для оттаивания водосточных труб, чтобы предотвратить их разрушение. При этом применяются более мощные тепловыделители из расчета 30 – 50 Вт на метр.

Такие же мощности должен иметь и кабель для разморозки пластиковых труб водосливных систем.

Ошибки при установке греющих кабелей

Рассмотрим типовые ошибки при устройстве нагревательных систем:

• устройство нагревателей при глубине закладки разводки ниже уровня промерзания грунта, это может рассматриваться как непроизводительные расходы. В данном случае достаточно установить местный прогрев в местах повышенного риска, где заглубление системы недостаточно. Таким местом, как правило, является точка ввода в дом;
• некоторые потребители считают, что нагревательная система способна заменить утепление трубопровода, что не соответствует действительности. При отсутствии наружной изоляции они получают неэффективную систему прогрева, не спасающую от перемерзания;
• ошибочным является убеждение, что греющая трасса должна работать беспрерывно, часто в этом не бывает необходимости, а расход электроэнергии при норме потребления 18 Вт на метр может составить существенную сумму. Дополнительные затраты на автоматику включения/отключения обогрева с использованием термодатчиков в таком случае окупится в самое короткое время.

Видео

Для чего нужен греющий кабель в сантехнике

Кабель для разморозки пластиковых изделий устанавливается, как правило, с профилактической целью во избежание образования ледяных пробок в местах повышенного риска, в частности – на выходе сливной системы из дома.

Не факт, что она будет использоваться постоянно, но в любом климате могут возникнуть экстремальные условия эксплуатации. В этом случае дополнительная возможность подогрева/разморозки труб лишней не будет.

Способы подключения с описанием

Систему обогрева для труб в жилых помещениях подключают к линии электропитания напряжением 220 В. Проводники должны иметь надежный контакт. Изоляционный слой на линии стыка защищает жилы от воды или атмосферных осадков. От качества соединения зависят работоспособность и ресурс греющего кабеля.

Существует 3 типа коммутации:

• модульный, подходящий для продукции нескольких производителей;
• с использованием стыковочной муфты;
• без установки дополнительных элементов.

Модульный

Методика требует использования оригинальных комплектующих, которые выпускаются всего несколькими компаниями (например, бренд Raychem предлагает соединители серии FlexiClic).

Компоненты выполнены в виде автономных модулей. Для коммутации кабеля питания или организации ответвления используют герметичные разъемы с защелками. Для создания контура обогрева не требуется пайка или скрутка. После сборки система готова к эксплуатации.

С муфтой

Для монтажа саморегулируемого нагревательного кабеля чаще используют универсальные стыковочные муфты. Металлические гильзы надевают на оголенные участки жилы и деформируют при помощи специальных клещей. Место соединения изолируют усадочными трубками с дополнительным клеевым слоем. Для герметизации стыка достаточно прогреть насадку строительным феном либо пламенем от зажигалки. Заземляющую оплетку перед соединением сплетают в плотный жгут. Для снятия изолятора используют канцелярский нож и фен.

Не допускается обжатие металлических гильз стандартными плоскогубцами или молотком: полученное соединение будет непрочным. Встречаются муфты с нанесенным изоляционным слоем. Независимо от конструкции, стыки жил греющего кабеля располагают уступом. Смещение снижает риск короткого замыкания при повреждении защитной оболочки и упрощает процесс монтажа. Усадочные трубки натягивают на поверхность гильз с перекрытием по сторонам около 2–3 мм, а затем обрабатывают потоком горячего воздуха.

Для дополнительной защиты на кабель надевают широкую усадочную трубку и прогревают строительным феном. Затем разводят соединенные жилы в стороны и щипцами с узкими губками сжимают защитную насадку в центральной части.

Без муфты

Методика соединения предусматривает снятие изоляции и монтаж на оголенные наконечники жил и жгута заземляющей оплетки металлических наконечников. Для изоляции используют усадочную трубку, которую поджимают плоскогубцами для повышения герметичности. Конец нагревательного кабеля с наконечниками выводят в распределительную коробку и подсоединяют к сети через блок защиты УЗО (ток утечки – не более 30 мА) и автоматический предохранитель либо дифференциальный автомат.

Проверка греющего кабеля мегомметром

Измерение мегомметром проводятся по той же самой схеме. Один щуп — рабочая жила, другой – оплетка.

Какие данные свидетельствуют о том, что ваш кабель исправен или наоборот, поврежден и требует ремонта?

При подаче испытательного напряжения в течение 1 минуты, сопротивление изоляции на греющем кабеле должно быть не менее 100 мОм.

Вот выписка из инструкции одного из ведущих производителей данной продукции компании Raychem.

Такие испытания нужно проводить под напряжением 500V, 1000V и 2500V.

Рекомендуемое испытательное напряжение для нагревательных кабелей именно 2500В.

Вот наглядный пример испытания одного и того же кабеля с несколькими! надрезами изоляции. Это при подаче на него напряжения в 1000V (данные в ГигаОмах!).

А вот это уже 2500V. Разница, что называется на табло (данные в МегаОмах).

После испытания жил ту же самую процедуру нужно повторить между металлической оплеткой и подогреваемой трубой.

Показания между двумя этими тестами (жила-оплетка и оплетка-труба) не должны отличаться более чем на 25% на всех уровнях напряжения (500-1000-2500V).

Ошибка
Некоторые специалисты утверждают, что нагревательный кабель можно испортить таким высоким напряжением, и подавать на него более 500В нельзя.

Да, это относится в первую очередь для кабелей с минеральной изоляцией (MI). Вот выписка из инструкции того же Raychem на этот счет.

Правда и там речь идет не про 500В, а максимум 1000В.

Да и параметры минимального сопротивления изоляции в мегомах уже отличаются (не менее 20мОм, а не 100мОм).

Реальные значения для хороших кабелей обычно составляют более 10Гом. Вот несколько замеров разных марок кабелей, проделанных специалистами «Тёплый пол Woks».

Чем меньше сопротивление изоляции греющих жил, тем меньшим будет срок службы нагревательного кабеля в реальных условиях или при локальном перегреве.

Качественные образцы спокойно выдерживают постоянное напряжение даже в 5000В. Перед укладкой и монтажом это хорошо выявляет все скрытые заводские дефекты (тонкие участки или микротрещины и микропроколы).

При этом многие путают неразрушающие тесты (постоянным напряжением от мегомметра) с тестами приемо-сдаточных испытаний, которые проводятся на греющих кабелях согласно ГОСТ Р МЭК 60800-2012.

Ошибка
Нельзя касаться руками каких-либо проводов при измерениях мегомметром.

Во-первых, это запрещено по технике безопасности. Во-вторых, тем самым вы вносите погрешность и занижаете измеряемое сопротивление.

Монтаж

На карнизе кабель укладывают зигзагом и фиксируют специальными клипсами, приклеенными к кровельному покрытию. Для обогрева водосточного желоба нагреватель кладут внутрь и крепят специальными пластиковыми зажимами, удерживающимися одним концом за край лотка.

Участок, пропущенный в водосточную трубу, крепят в верхней ее части. Если в строении несколько этажей, нагреватель крепят к стальной проволоке, иначе он оборвется под собственным весом. На дорожке, крыльце или полу в доме кабель раскладывают зигзагом, фиксируют клипсами с дюбелями и заливают стяжкой. На трубопроводах кабельный нагреватель размещают снаружи или внутри.

При внешнем обогреве линию укладывают поверх трубы одним из следующих способов:

• в виде одного или нескольких прямых отрезков под трубой;
• под трубой зигзагообразно;
• наматывают на трубу спиралью с равным шагом.

Кабель крепят пластиковыми хомутами или стекловолоконной самоклейкой, затем утепляют трубу теплоизолятором в виде гибких матов или скорлуп. Некоторые производители указывают конкретный материал теплоизолятора и при несоблюдении этого пункта инструкции отказывают в гарантийном обслуживании.

При использовании жестких утеплителей, например, пенополистирола, место прохода кабеля сквозь утеплитель герметизируют специальными втулками. Поверх утеплителя наматывают алюминиевый скотч — защита от механических повреждений. Если поверхность утепляемой трубы шероховатая, перед монтажом кнагревателя на нее рекомендуется намотать алюминиевый скотч.

Внутренний обогрев применяется на коротких участках трубопровода диаметром более 40 мм — при отсутствии доступа снаружи. Используется специальная разновидность кабеля — в изоляции из пищевого пластика.

Для ввода нагревателя в трубопровод врезают тройник. Кабель пропускают сквозь отверстие в заглушке, снабженное уплотнительными кольцами. После монтажа трубу также утепляют.

Рекомендуется соединить греющий кабель с проводом электросети до монтажа в трубу. Осуществлять подключение после сборки будет сложнее.

Правила эксплуатации полипропиленовых труб на морозе

Период службы любой трубопроводной магистрали во многом зависит от соблюдения рекомендаций по эксплуатации. Исключением не являются и коммуникации из полипропилена. Заявленное время использования PP-R труб составляет 50 лет.

• Выдерживать неободимый диапазон во время работы трубопровода. Для долговечной работы полипропиленовых трубопроводов, не рекомендуется эксплуатировать их ниже, чем -40 о ​С. Хотя испытания доказали, что трубы ПП​ способны выдерживать и более низкие значения (до -54 о ​С). Таким образом, у полипропиленовой трубопроводной продукции есть запас по морозостойкости;
• Исключить сильное внешнее давление на трубы, чтобы исключить их разрушение.

Таким образом, в условия необходимости обустройства коммуникации в мороз, можно смело делать выбор в пользу ПП труб. Особенно, учитывая их другие преимущества: долгий срок службы, высокую термоизоляцию, отсутствие коррозии, гигиеничность. При соблюдении правил монтажа и эксплуатации в мороз, ПП трубы отлично показали себя и могут быть использованы для создания надёжной долговечной коммуникации.

Конструкция

Необходимо ли последующее утепление обогреваемого трубопровода?

Подключение и теплоизоляция

Техника подключения универсальна, вне зависимости от того, какой провод используется, но присутствуют нюансы. Монтаж греющего кабеля завершается изоляцией концов и соединением их с приборами и датчиками. Для работы необходимо использовать следующий инвентарь:

• нож;
• пассатижи;
• бокорез;
• строительный фен.

Сначала требуется подготовить кабель. Для этого потребуются дополнительные клеммы, которые идут в комплекте с проводом или трубой. Внутри гильза имеет особый термоусадочный слой, которые повышает качество соединения. Вместо клеммы можно использоваться специальную заглушку. Только после этого проводится установка концевой муфты. Для этого сначала срезаются несколько сантиметров внешней изоляции, потом снимают оплётку, нанизывают муфту и нагревают её строительным феном, чтобы усадка прошла успешно. Для верности клемму следует зажать на несколько секунд пассатижами.

Пример монтажа кабеля внутри водопровода Источник www.ingeneriya.ru

Во время работы с саморегулирующимся кабелем важно помнить, что один из его проводов содержит регулирующую матрицу. Его необходимо подрезать, чтобы он был немного короче

Такой самогреющий кабель для водопровода не обязательно закреплять заглушкой, достаточно применить термоусадочную трубку, но потребуется дополнительно обработать кабель клеем из термопистолета. Если требуется соединить между собой два отрезка, также необходима зачистка концов.

Пошаговая инструкция:

1. С жил снимается изоляция. Одну из жил делают короче другой на обоих отрезках.
2. Жилы нагреваются, чтобы их волоски зафиксировались в своеобразный пучок.
3. Устанавливаются термоусадочные трубки.
4. Концы проводов вставляются в гильзы, затем зажимаются плоскогубцами.
5. Трубки соединяются между собой, нагреваются строительным феном, чтобы произошла фиксация, затем крепится термоизоляционная муфта.

Изоляция кабеля Источник rusenergetics.ru

В теплоизоляции нуждается весь участок трубы. Для этого применяются изделия из минеральной ваты, разрезанные с одной стороны. Более бюджетный вариант – это материал на основе полиуретана или пенополистирола. Когда стройматериал выбран, им проводится обмотка трубы. Критерии теплоизоляционных изделий: толщина не больше от 2 см до 7 см, в зависимости от диаметра трубопровода.

Заделка конца греющего кабеля

Предыдущими тремя способами мы разобрались с подключением одного конца кабеля, но у нас еще остается второй. На нем нужно установить концевую муфту.

Порядок работ здесь намного проще. Снимаете с кабеля внешнюю изоляцию.

Далее удаляете оплетку. Сделать это можно двумя способами.

Ошибка №11
Кто-то советует ее полностью выкусить «заподлицо».

Но в этом случае, оставшиеся острые кончики, торчащие перпендикулярно кабелю, могут запросто повредить изоляционный слой трубки.

Поэтому лучше отрезать небольшой кусочек и оплетку отогнуть назад.

Саму матрицу и жилы зачищать не нужно.

Ошибка №12
Но и оставлять конец в заводском виде при этом не рекомендуется.

Что же с ним делать? Посередине матрицы бокорезами выкусите небольшой треугольник, либо отрежьте одну жилу, сделав своеобразную ступеньку.

Что это в итоге дает?

конец кабеля при эксплуатации не будет участвовать в работе и греть насаженную на него термотрубку

вы исключите случайное замыкание жил между собой

А они должны быть именно изолированы друг от друга. Не путайте саморегулирующийся кабель с резистивным.

После проделанных манипуляций, одеваете короткий отрезок муфты на внутреннюю изоляцию и обсаживаете его. Кончик муфты обязательно должен выходить за пределы кабеля на 10-15мм.

Пока он горячий, его нужно прижать пассатижами.

Поверх внутренней, натягиваете большую внешнюю муфту. Она должна полностью перекрывать участок с оплеткой и выступать в свою очередь за пределы внутренней муфты на 10-15мм.

Нагреваете все это дело феном и обжимаете концы пассатижами. Если у вас кабель будет работать внутри водопроводной трубы, то после концевой заделки обязательно опустите его в ведро с водой и проверьте сопротивление изоляции.

При неудовлетворительных результатах муфту придется переделать.

https://youtube.com/watch?v=3SdQpSgVt5Q%3F

Схема промерзания грунта

Перед тем как принять решение о покупке и установке нагревательного шнура, стоит учесть глубину, на которой проходят трубы, и уровень промерзания почвы в регионе. При прохождении труб выше уровня промерзания шнур для нагрева необходим, причем укладывать его нужно по всей длине. Это объясняется тем, что чем холоднее климат, тем выше вероятность промерзания.

В зависимости от региона уровень промерзания будет разным. Например, в Челябинске он составляет 190 см. Если же климат не очень холодный и труба проходит ниже уровня промерзания грунта, то утепляют только отдельные ее участки. В защите нуждаются участки вблизи дома и у поверхности земли.

Что это такое и зачем он нужен

Нагревательный кабель для труб – это гибкий провод с нагревательным элементом внутри, посредством которого электроэнергия преобразуется в тепло. Прямой контакт термокабеля с трубопроводом обеспечивает нагрев последнего, предотвращая замерзание жидкости. Располагается кабель внутри трубы или снаружи по контуру, огибая вентили и пр. запорную арматуру, поддерживая и её в рабочем состоянии.

Когда необходим обогрев

Установка греющего кабеля нужна, когда трубопроводные магистрали проложены недостаточно глубоко в грунте или по каким-то другим причинам проходят над поверхностью земли, что в сезон морозов приводит к образованию внутри трубы ледового затора. Эти же последствия ожидают водостоки в результате перепада температур, когда дневная оттепель сменяется вечерними заморозками.

Различные модификации прогревочного кабеля также активно используют для:

• Обогрева накопительных резервуаров.
• Прогрева не только водостоков и водосточных желобов, но и контура кровли.
• Предотвращения обледенений ступеней, пандусов, дорожек, площадок.
• Обогрева пола (в системах электрического тёплого пола).
• Прогрева почвы в круглогодичных тепличных комплексах.
• Предотвращения запотевания зеркал в помещениях с повышенной влажностью и др. сферах.

Почему скапливается лед

Причин образования льда бесчисленное множество:

• Для водопроводных и канализационных труб – это недостаточное утепление магистрального трубопровода в купе с излишней извилистостью и недостаточным уклоном.
• Для водостоков – неправильный угол ската крыши, недостаточная её теплоизоляция, в конце концов, забитые листвой желоба.

Всё это в совокупности с морозами и снегопадами приводит к обледенению.

Правильная укладка

Грамотный монтаж поможет избежать таких серьезных проблем, как замерзание воды, потеря проходимости и разрыв трубы. Основные требования прописаны в СП 31.13330.2012, которые распространяются и на частное домостроение.

Глубина

Согласно строительных нормативов водопроводные трубы рекомендуется укладывать ниже уровня промерзания земли. По результатам многолетних наблюдений в самые холодные месяцы года составляют специальные карты или таблицы.

Глубина заложения трубопровода зависит от климатических условий в регионе и состава почвы на участке. Суглинки и глины промерзают меньше, чем пески или каменистые грунты Так, в Московской области эта величина находится в промежутке от 1,35 до 2 м, в Краснодарском крае — 0,3-0,5 м, в Сургуте 2,2-2,9 м.

Карта промерзания грунта

Уклон

При укладке нужно строго соблюдать обратный уклон не менее 0,001 в сторону колодца или точки врезки. На плоском рельефе его можно уменьшить до 0,0005.

Уклон должен быть

Это значит, что перепад высот на каждом погонном метре длины должен составлять не менее 0,5-1 мм. Даже при таком малом уклоне вода самопроизвольно стечет обратно в колодец или магистраль и не будет застаиваться, создавая условия для образования льда.

Монтаж муфты

Какие материалы вам понадобятся?

саморегулирующийся экранированный кабель

вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1 При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

инструмент для зачистки проводов

кримпер для обжима гильз

муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него. Ошибка №2 Не используйте тонкостенные трубки без клея

Ошибка №2 Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

строительный фен

канцелярский нож

Инструктаж по подключению обогрева

Конструкции и расположение кабеля

Система обогрева пола, созданная из электрокабеля или инфракрасной пленки, в любом случае имеет определенные элементы. Это непосредственно сам греющий кабель, который является источником тепла, термодатчик, снимающий показатели температуры нагрева провода, а также терморегулятор, который отвечает за соединение всех элементов пола в единое целое и регулирует процессы его включения/выключения в зависимости от уровня нагрева кабеля.

Кабельный теплый пол

Кабель для теплого пола

Терморегулятор или термостат выглядит как небольшой выключатель, он регулирует величину напряжения, которое подается на провода. Подключение его производится к обычной электросети при помощи двух проводов – фазного и нулевого. Прибор регулирует напряжение автоматически, оно подается на нагревательный кабель сразу же, как только полы в помещении остывают. За нагревом полов следит термодатчик, который устанавливается в непосредственной близости от кабеля и заливается стяжкой.

Схема подключения электрического теплого пола

Кабель, используемый во время обустройства теплого пола, можно разделить на два типа – это резистивный и саморегулирующий. Последний сам реагирует на изменение температуры и меняет уровень сопротивления. А вот резистивный кабель этой способностью не обладает.

Кабель для теплого пола — резистивный и саморегулирующийся

Для создания теплого пола можно использовать единый двужильный кабель или же два одножильных, имеющих параллельное расположение. Первый – это имеющая заглушку с одной стороны сетка, состоящая из проводов. Резать такой кабель нельзя и он не может укладываться в стяжку там, где будет стоять крупногабаритная мебель или техника.

Строение двухжильного греющего кабеля для теплого пола

А вот что касается одножильных кабелей, то их резать можно как угодно – с изоляцией беды не произойдет. Да и ИК полы можно подрезать по размерам нуждающейся в обогреве площади, но только – по строго обозначенным линиям.

Подключение теплого пола к терморегулятору

Какие температуры выдерживают ПНД и ПВД трубы из полиэтилена/сшитого полиэтилена

Рассматривать альтернативы я решил с простейшего, а именно: с ПНД-труб.

Они изготавливаются из полиэтилена под невысоким (в сравнении с ПВД) давлением и температурой, отчего получаются гибкими, прочными и дешевыми. Они годятся как для полива, так и для водопровода в баню или дом.

Простейшее утепление полиэтиленовой трубы

Держат они температуру от -600 до +800 С, но не стоит обольщаться. Производители заявляют, что полиэтиленовые трубы «тянутся» и не рвутся от замерзших в них ледышек, но уже само образование пробки делает водопровод бесполезным.

В защиту ПНД/ПВД-изделий скажу, что им не страшны солнечные лучи (от слова вообще).

Есть еще понятие «сшитый» полиэтилен, где молекулы соединены друг с другом более прочно, отчего и характеристики лучше.

Покопавшись в «интернетах», я понял, что это отчасти маркетинговая уловка, а полноценно сшитая полиэтиленовая труба стоит значительно дороже обычного аналога. Плюс ко всему они уже побаиваются прямых солнечных лучей.

Тут я прикинул для себя два варианта:

1. Собирать временный (летний) трубопровод для полива. Прикупив фитингов, фум-ленты и, вооружившись канцелярским ножом, я смогу организовать классный разборный полив для огорода.
2. Не мелочусь и собираю всесезонный водопровод. Им можно и грядки поливать, и дом водой обеспечивать со скважины. Но повозиться придется знатно — выкопать траншею глубиной 1,5 метра под трубы, сварить стыки специальными сварными клещами, уложить трубы под уклоном и по возможности утеплить их стекловатой, пенопластом или вспененным полиуретаном.
