Оборудование для резки труб: виды инструментов и особенности их применения

Виды данных труборезов

Труборезы в продаже имеются такие:

• ручные;
• электрические.

Труборез ручной электрический отличается простой конструкцией. Для действий с данным механизмом не нужна специальная подготовка, и применять его не сложно даже в домашнем быту.

Ручной аппарат позволяет за минимальное время нарезать заготовки под прямым углом, без гратового налипания.

Основные преимущества ручного трубореза:

1. Идеально подходит для пресс-фитинговых систем.
2. Обработка изделия выполняется без стружки и задирочных шероховатостей.
3. Не возникают наружные заусеницы и повреждения.
4. Порезка проходит за маленький промежуток времени без перегревов и окалины.
5. Мобильность и маленький вес.
6. Возможность крепежа ручного станка на верстак или тиски.

При работе можно применить пневмо- или гидравлический привод. Это позволит  резать высокопрочные сооружения из бетона, керамику, чугун и сталь.

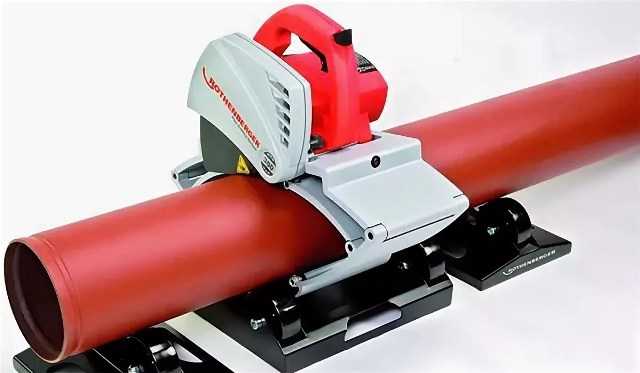

Труборезы электрические для стальных труб выполняют туже функцию, что и ручные, но физические усилия при этом не такие большие.

Следует дополнить, что трудоемкость и время на выполнение работы с электрическим механизмом уменьшается в значительной мере.

На большинстве автоматических устройств есть резцы. Они позволяют снимать фаску под сварку.

Инструкция по эксплуатации

Ножницы для труб на рынке представлены ручными и электро- моделями. Внимательно ознакомьтесь с инструкцией в упаковке к вашей модели. Нюансы эксплуатации труборезов отличаются, но есть и общие принципы.

Обычно труба помещается в труборез исключительно перпендикулярно. Между торцами должен быть обязательно прямой угол, что особенно значимо при сварных и фитинговых соединениях.

Также необходимо контролировать процесс фиксации ручки инструмента, так как это может повлиять на размер заготовки.

Подробнее с инструкцией по эксплуатации инструмента вы сможете ознакомиться на видео ниже.

Популярные производители труборезов

Продукция для резки стальных труб на современном рынке представлена такими компаниями: Virax (Франция), Kraftool (Германия), Rothenberger, Super-ego и другими.

Французский производитель Virax выпускает профессиональное оборудование для обработки труб из стали и других материалов. Среди такого инструмента выделяют газовые и сантехнические ключи, резьбонарезные станки, гидравлические трубогибы, роликовые труборезы, тиски и трубные прижимы, гратосниматели, фаскосниматели.

Чтобы оборудование было надежным и служило долго, нужно отдать предпочтение известной фирме

Немецкая фирма Kraftool завоевала широкую популярность благодаря универсальности, высокому качеству и надежности продукции.

Еще один немецкий концерн – Rothenberger – работает на рынке более 60 лет. Основные позиции продукции этого изготовителя такие:

• монтажный инструмент;
• ручные опрессовщики и изделия для заморозки труб;
• инструменты и материалы для работы с медными, стальными и пластиковыми трубами;
• оборудование для осуществления прочистки трубопроводов;
• установки алмазного бурения.

Тайваньская компания Jonnesway предоставляет пожизненную гарантию на труборезы при условии соблюдения всех эксплуатационных правил.

Без трубореза качественный ремонт магистралей и резка стальных труб практически невозможна. Благодаря этому инструменту можно обеспечить хорошую чистоту, точность и прямолинейность среза.

Виды инструментов

Выбирая труборез, учтите сразу, что его нельзя считать универсальным инструментом. Связано это с различными диаметрами труб, которые установлены для подвода воды, отопления и отвода канализационных стоков. Поэтому в каждом случае следует применять сообразно материалу и размеру изделий. Если и есть некоторые модели, подходящие для разных типов трубопроводов, но, это, скорее всего, исключение из правил.

Есть и хорошая новость, но она касается домашних мастеров, которые могут роликовым труборезом для стали легко справиться и с медью, и с металлопластиком.

Переносной инструмент для резки труб

Толщина стенки

Влияет на выбор и толщина стенки изделия, с которым предстоит работать инструменту

Беря во внимание данный параметр, можно сказать, что они могут быть для:

Тяжелых нагрузок	Оборудованы надежными защелками типа «хомут». Используют для резки изделий из чугуна и стали от Ø300 мм.
Тонкостенных труб	К таким относят следующие: медные; латунные; металлопластиковые.
Изделий из керамики и асбестоцемента	Такие трубы обычно используют в канализационных и сточных системах.

Оборудование для резки изделий из керамики и цемента

Конструктивные особенности

Модно выделить следующие типы труборезов:

• роторный или поворотный;
• роликовый;
• телескопический;
• с храповым механизмом;
• резцовый;
• цепной.

Резцовый	Дает возможность сделать почти чистый срез. Это обойма из стали, рассчитанная на диаметр до 100 мм. Диски-резцы выполнены из прочной стали и установлены в обойме, при этом есть возможность регулировать их взаимное положение. На подвижной части обоймы смонтированы 1-2 резца. Для ее перемещения в плоскости реза установлен резьбовой шток. В наиболее простых моделях он является рукояткой.
Ручного типа с роликами	Обычно используется для резки стальной трубы. Может иметь 1-3 режущих ролика и ролики, способствующие направлению трубы. От количества роликов зависит, какой диаметр трубы он сможет обработать. Например, с 3-я роликами можно разрезать Ø15-100 мм, 1-м – Ø15-50 мм. Существенный недостаток при использовании инструмента – заусеницы в местах реза, которые удаляют зенковкой. Трубы диаметром от 75 мм разрезают многороликовыми цепными или хомутовыми труборезами, у которых небольшой размах рукоятки, что гораздо удобнее.
Цепной	Используют для хрупких материалов небольшого диаметра из: чугуна; бетона; керамики. Резка проводится с помощью цепи, с установленными режущими роликами. Она стягивается вокруг трубы.

Принцип действия

Это еще один способ классифицировать инструмент, он может быть:

• электрическим;
• ручным;
• пневматическим;
• гидравлическим.

Чаще всего в быту используют ручной вариант, который приводится в действие физической силой. Обычно такое оборудование достаточно простое, его цена невысокая, оно не требуют каких-то специальных навыков и квалификации.

В отличие от предыдущего электрический труборез существенно дороже, но и его производительность гораздо выше. Аппарат избавляет от использования физической силы, имеет высокий КПД, поэтому обычно его приобретают для масштабных работ.

Ножницы для резки пластикового трубопровода

Как выбрать

Самыми популярными и многочисленными являются труборезы для труб из стали.

Относительно других материалов все выглядит не так радужно.

1. Работая с медью, не стоит забывать, что она является мягким металлом, который может легко деформироваться. Поэтому для работы с ним применяют специальный труборез для медных труб.

Труборез для пластиковых труб больших диаметров

1. Для работы с тонкостенными пластиковыми трубами применяют специальные ножницы, вполне заменяющие труборез для пластиковых труб. Их главное достоинство – низкая стоимость и простота в работе. Из минусов – быстро устанут руки при резке большого количества изделий, попадаются некачественные модели.

Используют роликовые и аккумуляторные модели:

• первые – режут одним режущим роликом, прокатывая через несколько направляющих, обычно они не «торопливы»;
• вторые – с работой справляются гораздо быстрее, однако его максимальный диаметр – 42 мм.

Аккумуляторный труборез для полипропиленовых труб

1. Тонкие металлопластиковые трубы лучше резать ножницами, а труборез используйте для изделий, чей Ø40 мм и более. Хорошим выбором будет телескопический инструмент или вариант с храповым механизмом, напоминающий ножницы по внешнему виду. Процесс производится смыканием рукоятки.

Затем необходимо восстановить сечение изделия, воспользовавшись калибратором, который одновременно снимет фаску. Инструкция допускает использовать в работе инструмент для резки стальных труб.

Труборез для металлопластиковых труб типа ножниц

Основные характеристики

Обзор конструкций показывает, что все они имеют конструктивные отличия, но принципов работы у них два:

Вид	Описание
Орбитальные	Движение режущей части происходит по кругу. Неподвижно закрепленную деталь обхватывает инструмент и проворачивается. Требует большого свободного пространства для работы аппарата. Борозда постепенно углубляется до полного окончания реза. Используется для резки специального материала в смонтированном трубопроводе.
Стационарные	Предполагается наличие специального станка. Устройство установлено стационарно, а вращается только деталь. Справляется с существенными диаметрами изделия. Метод используется при производстве большого объема материала.

Аппараты различаются следующими параметрами:

1. Типом привода.
2. Весом и габаритами.
3. Принципом работы.
4. Конструктивными особенностями.
5. Функционалом.
6. Областью использования.
7. Показателем производительности.
8. Материалами изготовления.

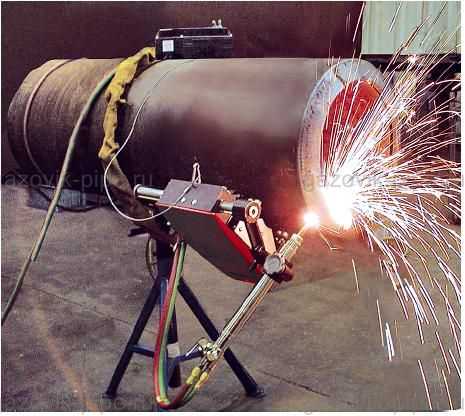

В промышленных целях применяются устройства с немеханическим принципом работы:

1. Лазерные. Применяются специальные станки с ЧПУ. Выполняют основную задачу — с высокой скоростью осуществляют точное резание под различными углами.

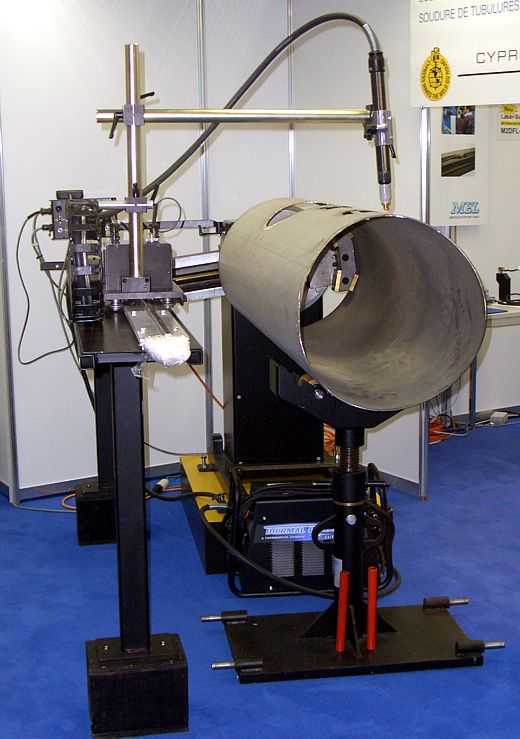

2. Плазменные. Чаще всего используют автоматический станок с ЧПУ, который действует совместно с ПО. Быстро и качественно раскраивают и делают фигурную резку изделий из разных сплавов.
3. Кумулятивные. В основе лежит применение одноименной струи, которая участвует в предстоящем действии. Применяется для работы со стальными элементами, диаметр которых достигает отметки в 1500 мм, при толщине 30 мм и менее.

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

• Резцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
• Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.
• Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
• Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.

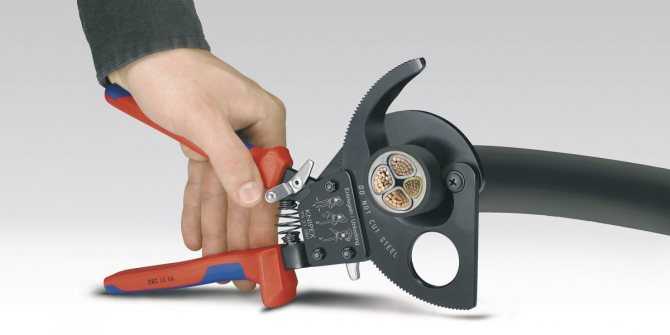

• Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.

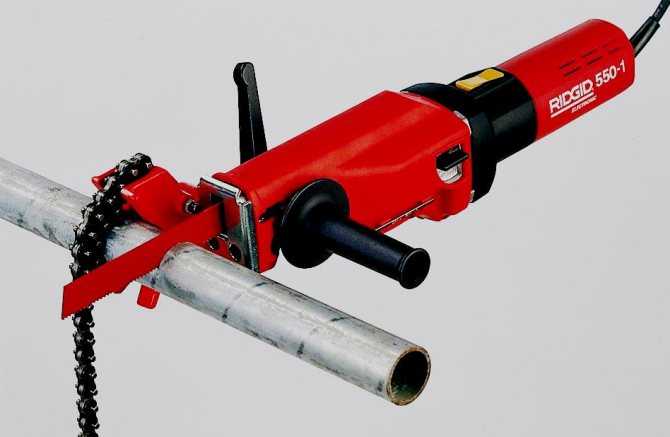

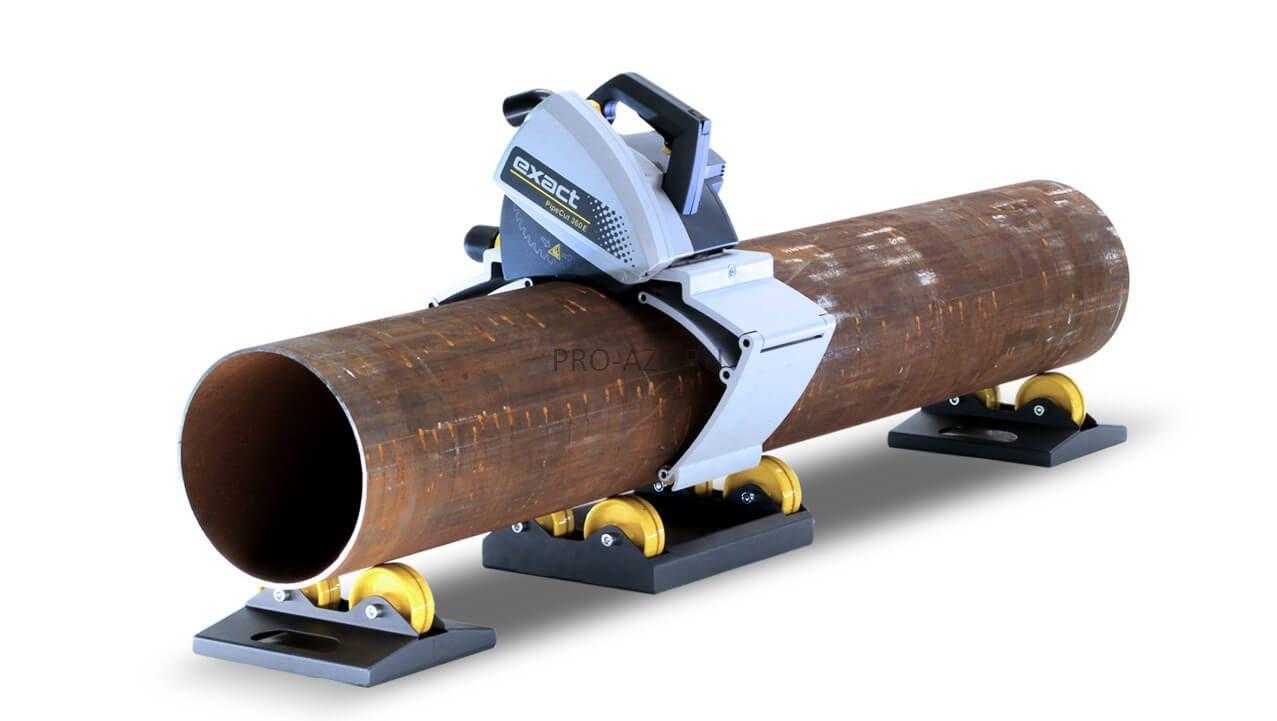

• Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
• Гильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
• Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.

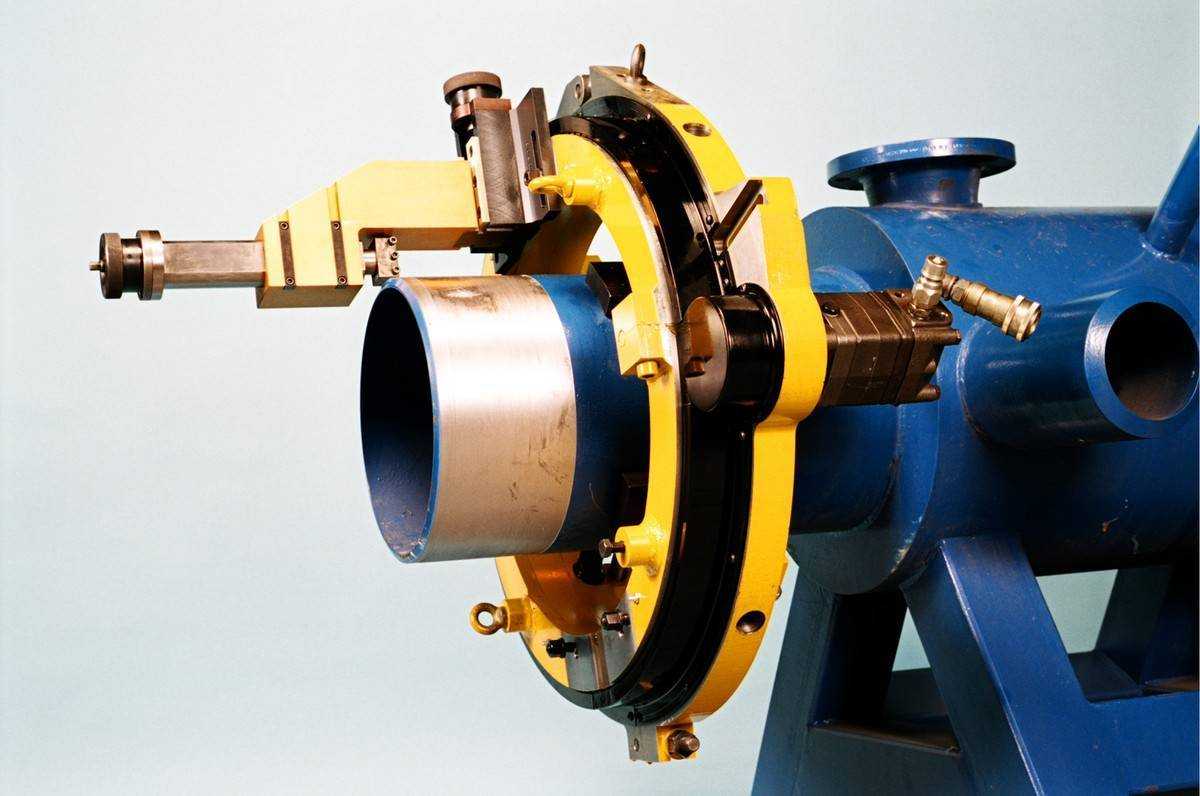

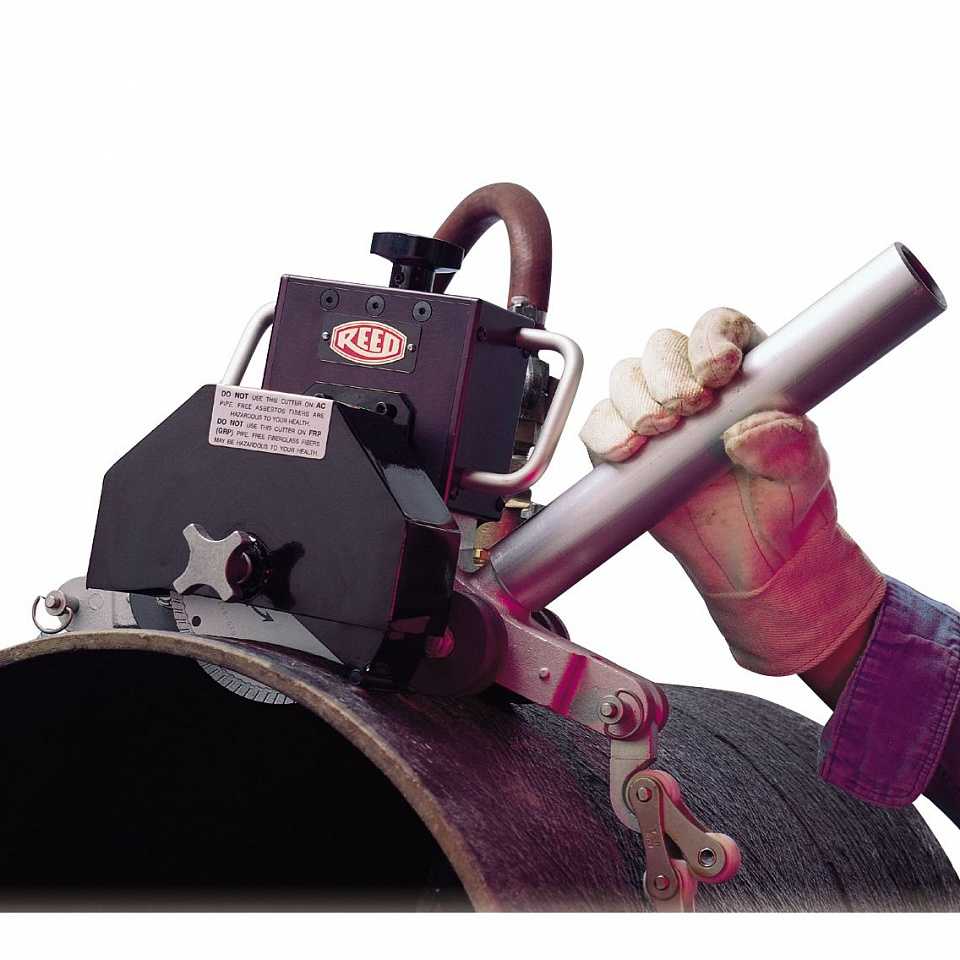

• Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.

https://youtube.com/watch?v=9F3DpQhnM2U

Для чего нужен труборез

Для отрезания участков трубопроводов можно воспользоваться ножовкой по металлу, однако, она не даст высокую точность реза, наверняка оставит на торце заготовки заусенцы.

Следом обязательно придется использовать подходящий инструмент для выравнивания краев.

Кроме того, применение такого способа становится невозможным в некоторых местах, не говоря уже о сомнительной эффективности подобного метода раскройки трубного материала.

Точной резки под углом в 90 градусов можно добиться использованием трубореза.

При перпендикулярной резке этим инструментом, в месте реза, достигается высокое качество торцов итоговых заготовок, причем именно труборез по производительности в этом деле неоспоримый лидер.

Труборезы активно используют при демонтаже устаревших систем водоснабжения и отопления, при монтаже участков водопровода для обрезания труб под заданный размер.

Если работы ведутся вблизи от взрывоопасных объектов или там, где невозможно подключиться к электросети, этот инструмент попросту незаменим.

Механическая резка

Механические методы резки металлических изделий требуют больших затрат сил и являются более трудоемкими и долгими, потому для масштабных работ не подходят.

Болгарка

Наиболее доступный способ

Требует от исполнителя опыта и осторожности. Изделие закрепляют в тисках как можно надежнее, определяют такое направление движения машинки, чтобы оно совпадало с направлением вращения абразивного диска. Резать им бетон, камни или другие изделия нельзя, если диск предназначен для работы с металлом

Резать им бетон, камни или другие изделия нельзя, если диск предназначен для работы с металлом.

Перед началом исполнитель обязательно надевает очки или защитную маску. Категорически запрещено использовать болгарку, не оснащенную защитным кожухом. Можно резать толстостенные трубы в размер, но потребуется большой расход дисков.

Труборез

Рабочим органом устройства является один или несколько роликов. Двигаясь по поверхности металла, они удаляют его в месте соприкосновения. Движение их реализуется в специальной обойме, которую выставляют на месте требуемого разделения перед началом резки. Процесс выполняют движениями вверх-вниз с попеременным нажатием на ролики. Такой способ не упрощает процесс при постоянной потребности в обработке.

Ножовочный станок

Устройство используется в промышленных целях и на предприятиях. В станке установлена большая ножовка. Перед началом выполнения рабочий материал закрепляют и выставляют направление движения ножовки. Преимущества станка – его универсальность. Он используется для резки любых изделий из металла.

Среди недостатков – острые необработанные кромки, что может привести изделие в негодность для дальнейшего использования, и длительная обработка при большой толщине стенок.

Источник https://vtorexpo.ru

Устройство и характеристики

Конструктивно разные виды труборезов заметно отличаются друг от друга, но при этом принципов работы у них всего два:

Орбитальная резка, когда деталь закреплена неподвижно, а инструмент обхватывает ее и проворачивается, за счет чего режущая часть движется по кругу, формируя углубляющуюся с каждым оборотом борозду вплоть до того момента, пока заготовка не разделится на две части

При таком способе важно в месте резки по диаметру трубы оставить достаточное свободное пространство для движения инструмента. Этот принцип работы позволяет отрезать трубный материал в условиях ограниченного пространства непосредственно на смонтированном трубопроводе.
Труборез находится в фиксированном положении, то есть стационарно установлен, а вращается сама деталь относительно продольной оси

Для этих целей часто используют специальный станок. Метод применяется, например, при массовом производстве трубного материала, либо же при большом диаметре трубопровода.

Из обоих принципов работы можно сделать вывод, что труборез представляет собой некий инструмент или механизм с корпусом специфической формы для фиксации на трубе или ее захвата.

В большинстве случаев корпус напоминает хомут, с противоположной стороны которого находится режущий элемент, выполняющий две функции: непосредственно разрезание материала и прижим корпуса как можно плотнее к детали, упираясь в нее с противоположной стороны.

По крайней мере именно так выглядит большинство ручных труборезов для работы с металлическими заготовками.

Материал

В зависимости от вида трубореза, его корпус может быть изготовлен из алюминиевого, цинкового сплава, инструментальной стали или ударопрочного пластика.

Для обеспечения устойчивости к коррозии металлический инструмент покрывается хромом либо порошковой краской, устойчивой к механическим повреждениям.

Стальной труборез зачастую собирается из деталей, часть из которых проходит дополнительно закалку.

Это делается для большей устойчивости трущихся или максимально нагруженных узлов.

Хромированный инструмент при этом легко переносит повышенную влажность, устойчив к износу, коррозии, а кроме того, имеет привлекательный вид.

Режущие элементы трубореза изготавливаются преимущественно из быстрорежущей, инструментальной и легированной стали.

Размеры и вес труборезов

Размеры любого трубореза прежде всего зависят от его конструкции и максимального диаметра труб, для реза которых он предназначен.

Так, например, ножницы для 42-миллиметровых изделий весят в среднем 300 – 500 г, а их длина составляет 250 – 350 мм.

Для электрических моделей габариты и масса зависят дополнительно от мощности установленного двигателя и механизма фиксации трубных фрагментов.

В этом случае показатели полностью индивидуальны.

Эксплуатация

Правил эксплуатации трубореза для пластиковых труб:

Хранить инструмент нужно в сухом футляре, кейсе, без доступа к влаге. Если инструмент электрический, перед его применением необходимо проверять целостность кабеля, аккумуляторов. Следует регулярно проверять состояние режущих частей. При повреждении, растрескивании, появлении сколов лезвия нужно заменить. Старые можно отдать на переточку. Заготовки необходимо зажимать с помощью тисков

Важно не пережать деталь, чтобы рез получился ровным. Нельзя использовать инструмент для разрезании трубок большего диаметра, чем может обработать инструмент. Чтобы собрать трубопровод из пластиковых труб, недостаточно просто подготовить расходные материалы

Трубы придется разрезать, чтобы довести их от одной точки к другой. Для этого применяются разные виды труборезов

Чтобы собрать трубопровод из пластиковых труб, недостаточно просто подготовить расходные материалы. Трубы придется разрезать, чтобы довести их от одной точки к другой. Для этого применяются разные виды труборезов.

Как правильно пользоваться

Как ровно отрезать трубу? обзор труборезов

Технику резки ножницами освоить несложно. Главное придерживаться такой последовательности:

замерить расстояние на трубе, контрольные точки поставить маркером;
расположить участок трубы в труборез так, чтобы резак принял положение над меткой;
нажать на рукоять инструмента сильным, но плавным движением, при этом важно следить, чтоб распиливаемый материал размещался строго перпендикулярно ножницам;
полученный срез обработать при необходимости мелким абразивом.

Нарезка труб производится с соблюдением мер предосторожности. Лезвия инструмента должны быть достаточно острыми, на корпусе отсутствовать следы повреждений

С помощью трубореза можно раскраивать длинные участки трубы, но не меньше 2-х её диаметров. При нарезке слишком коротких деталей возможно соскальзывание резака.

Недопустимо использовать во время работы смазки и прочие жидкие растворы для облегчения нарезки заготовок. В процессе пайки эти средства могут создать дефекты, что отразится на качестве соединений.

Виды машин и приспособлений для безогневой резки

К ручному инструменту относятся:

• труборезные ножницы;
• роликовые труборезы;
• роторные труборезы, которые делятся на:
  • разборные, с хомутной защелкой,
  • неразборные для торцевания.

Ручные инструменты и приспособления способны резать трубы из любого материала:

• пластика,
• меди,
• алюминия,
•  железа,
• нержавеющей стали.

Аппарат для безогневой резки металла

Трубоотрезные машины

Зачистка места среза от заусенцев позволяют получать в итоге ровные торцы трубы. С применением дополнительных приспособлений можно получать чистые разделительные резы в виде специальных профильных форм кромки для последующего выполнения высококачественной сварки.

Оператор следит за работой машины на безопасном расстоянии, подавая команды с дистанционного пульта управления. С работой таких машин можно ознакомиться посмотрев видео.

С помощью цепных фрезерных машин можно разрезать трубы от 150 мм и до цилиндрических конструкций в 5000 мм в диаметре, при этом необходимо только установить цепи соответствующей длины.

Трубоотрезные машины несложны при монтаже, просты в обслуживании и недороги в эксплуатации.

https://youtube.com/watch?v=n4_DGKKNQBw

Виды машин

• электрический,
• пневматический
• гидравлический.

Установки на гидравлическом приводе применяют для разрезания трубопроводов при огнеопасных и взрывоопасных работах по ремонту нефте и газопроводов.

Устройства с пневмоприводом, предназначены для работы как в полевых условиях, так и в производственных цехах. А также их широко используют для проведения ремонтов в пожароопасных условиях, к примеру, на нефтеперерабатывающем производстве или на газовых компрессорных станциях.

Труборезы, имеющие электрический привод, не используют для проведения работ во взрывоопасных местах. В основном они используются для заготовки новых изделий из трубной продукции непосредственно в условиях производственных цехов. Их главное достоинство — это высокая надежность при хорошей производительности и небольших затратах.
