Установка обратного клапана канализации в квартире

Как установить своими руками

Что это такое

Воздушный клапан или аэратор – это устройство, предназначенное для сохранения в канализации определенного давления и отведения из неё неприятных запахов, образующихся газов, т. д. Многие домовладельцы с такими целями используют фановый вывод вентиляции, но он не решает проблему перепадов давления, из-за которых может нарушиться работа всей водоотводящей системы.

Клапан ДУ

Воздушный клапан является примером классического обратного мембранного устройства. Благодаря наличию гибкой перегородки, он препятствует проникновению канализационных запахов в помещение или наружную среду.

Принцип работы

По применению, существуют следующие виды клапанов:

1. Мембранные;
2. Цилиндрические;
3. Рычажные.

Мембранные производятся из ПВХ. Чаще всего они устанавливается на вход фановой трубы, которая подключается в качестве вентиляции к канализации. При перепадах давления мембрана изменяет свое положение. За счет этого, газы не могут просочиться через клапан обратно в канализацию. Нужно отметить, что такой аэратор будет работать только в том случае, если в фановую трубу есть доступ кислорода.

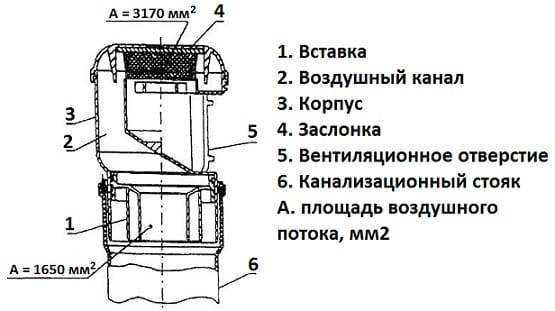

Конструкция воздушного клапана для канализации

Цилиндрические изготавливаются из стали или её сплавов. Они представляют собой конструкцию, визуально напоминающую запорный кран. Состоят из металлического корпуса с резьбой и крышки стандартного диаметра. Зачастую, это 110 мм, но есть и более экзотические модели. Крышка установлена на основании, при возникновении прямого давления она открывается, пропуская воду, стоки и т. д., после чего она возвращается в исходное положение. Благодаря тому, что она открывается внутрь, вероятность «возврата» стоков крайне мала. Это оптимальное решение для обеспечения защиты канализации в частом доме.

Видео: применение обратного воздушного клапана для канализации

Рычажный вариант часто используется в невентилируемых канализациях. Он состоит из металлического корпуса и подвижного рычага. Настраивается устройство вручную. Стоки движутся в направлении, которое предварительно задано стрелкой. Это удобно для проведения срочного ремонта.

Помимо этого, сейчас выпускаются вакуумные и автоматические клапаны. Отличаются они возможностью настройки рабочего процесса. Вакуумный работает без преднастроек – он открывает путь стокам в одном определенном направлении. Автоматический может изменять его в зависимости от потребностей.

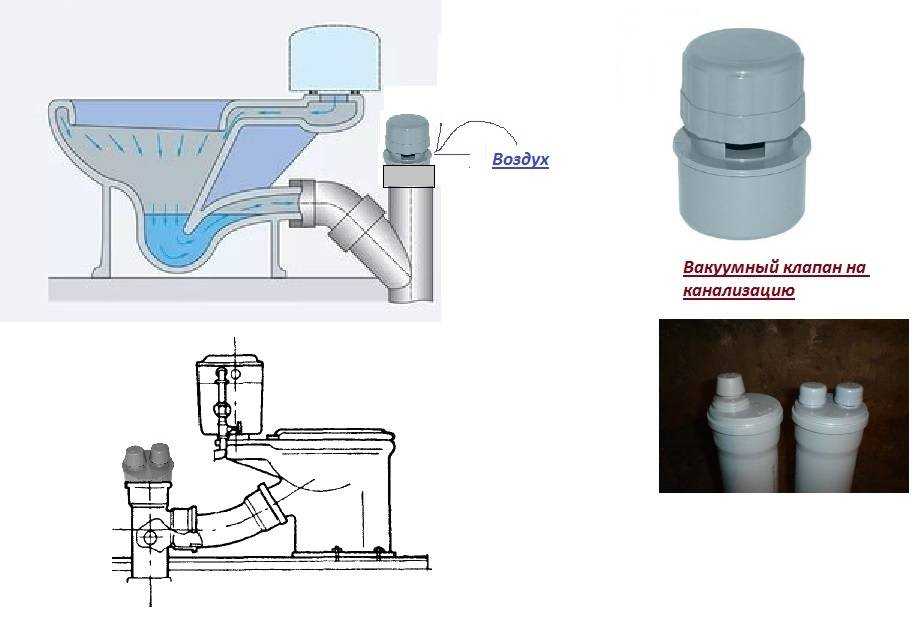

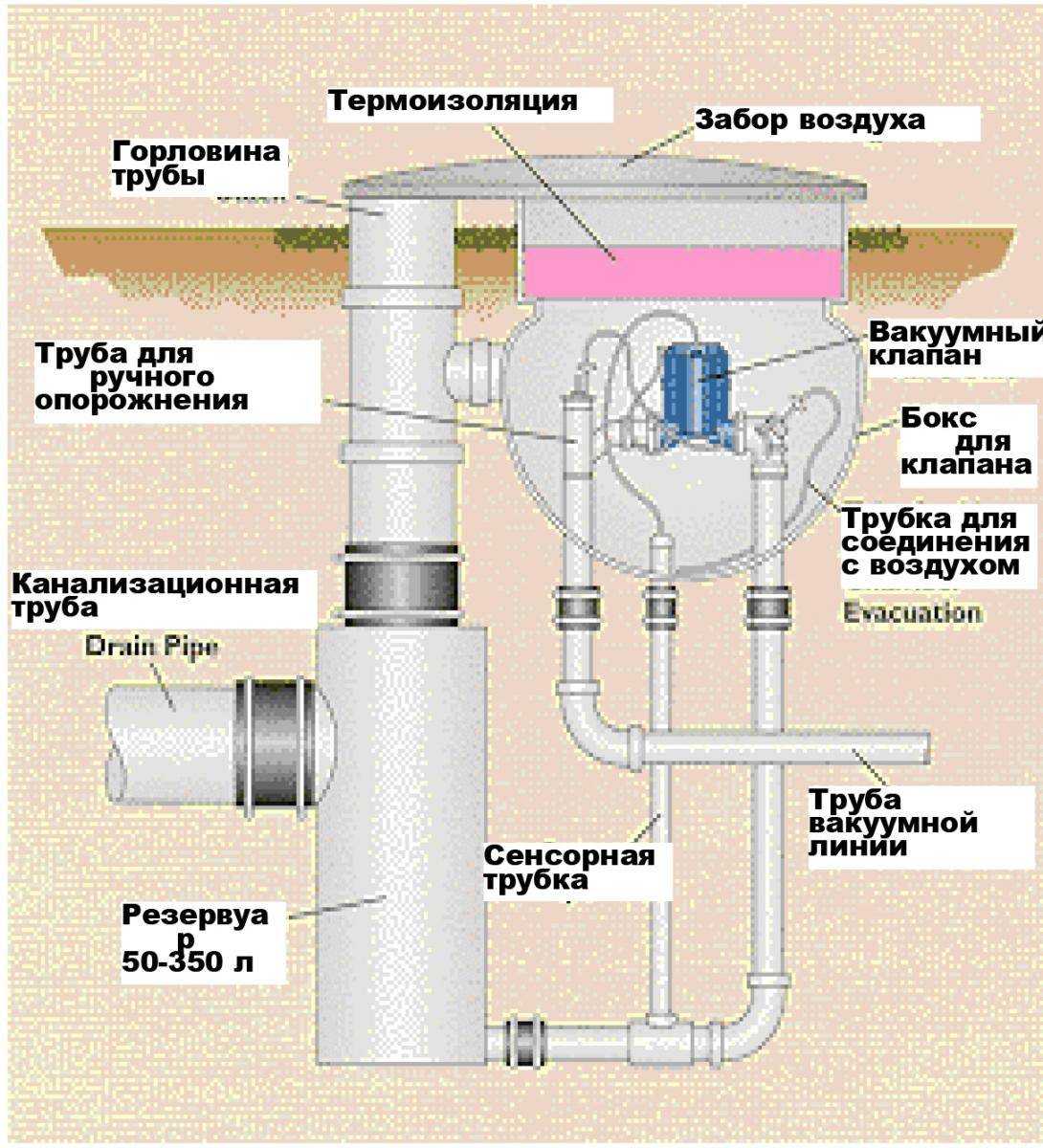

Вакуумный клапан

По типу запорного механизма клапаны бывают:

1. Поворотные по конструкции похожи на пневматические запорные механизмы. В них контролирующим запором выступает золотник и рычаг. Крепятся на трубы путем врезки. Под воздействием стоков золотник проворачивается, благодаря чему вода уходит по стояку. Такая система считается очень надежной и долговечной;
2. Шаровый применяется исключительно на трубах небольшого диаметра. Скажем, умывальными или душевые кабинки. Здесь запорный механизм представлен металлическим шариком определенного размера. Для того чтобы сточные воды не возвращались. Шарик соединен с пружиной, контролирующей его работу;
3. Межфланцевый характеризуется небольшим размером и удобным способом монтажа. Он устанавливаются на трубу при помощи резьбы, поэтому могут использоваться как на металлических, так и на пластиковых отводах. Для вторых нужно использовать компрессионный фитинг. Запорным механизмом в этой конструкции выступает гибкая мембрана, которая изменяет свое положение в зависимости от напора сточных вод. Бывает двухсторонний и односторонний;
4. Подъемные идеально подходят для вертикального широкого стояка. Их принцип работы заключается в изменении положения вертикальной мембраны из ПВХ. Стоки воздействуют на неё снизу, поднимая запор. После этого возврат воды невозможен в связи с наличием вертикальных креплений.

Шаровый обратный клапан

Самый распространенный тип обратного клапана – шаровый. Он предотвращает движение сточных вод в обратном направлении. Устройство такого клапана простое, выглядит так: затворным устройством здесь служит металлический шар, который поджимается пружиной при появлении обратного давления.

В каком месте устанавливать шаровый клапан, зависит от его конструкции. Например, обратный муфтовый клапан стандартно устанавливается на вертикальном трубопроводе, а обратный фланцевый клапан – и на вертикальном, и на горизонтальном канализационном трубопроводе.

Муфтовый клапан устанавливается в том случае, если обратный клапан устанавливается на трубы маленького диаметра (до 2,5 дюймов). При диаметре труб 40-600 мм устанавливается обратный фланцевый клапан.

Шаровой клапан с подвижным шаром  перекрывает обратные стоки на 100 %. Также он имеет 100% прямую проходимость. Заклинить такую систему невозможно. Стандартный обратный клапан изготавливается в прочном  корпусе, с массивной чугунной крышкой, а сам шар покрывается нитрилом, ЭПДМ и т.д.

Еще одно положительное качество шарового клапана – отличная ремонтопригодность.

Если необходимо почистить шар или заменить, шаровый клапан для канализации можно легко и быстро разобрать – для этого нужно только снять 2 или 4 болта на крышке клапана.

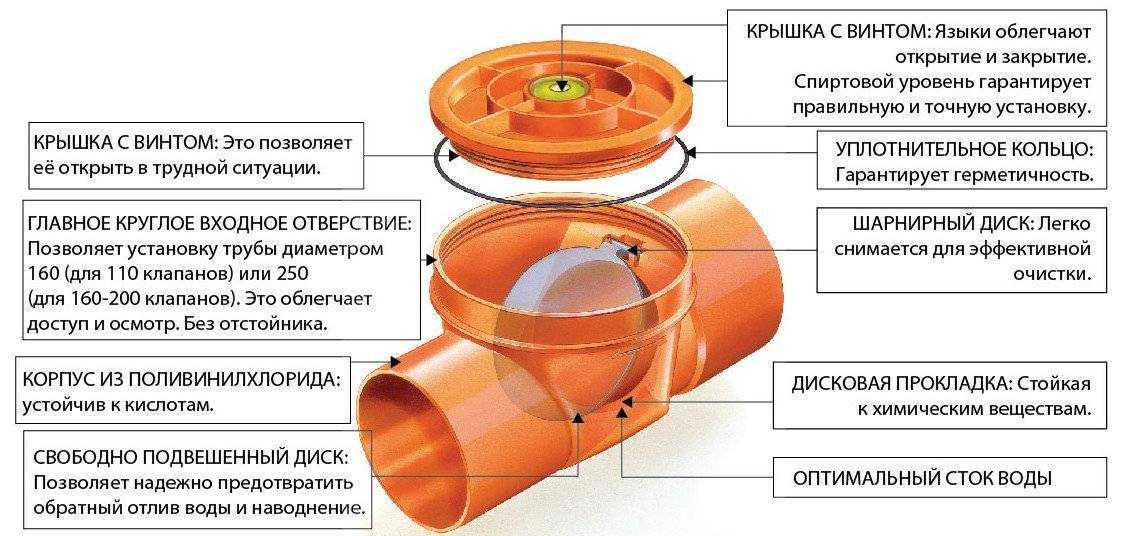

Обратный ПВХ клапан

Обратный клапан очень полезен владельцам квартир на нижних этажах. Устанавливать его можно как на внутренней, так и на наружной канализации. Эта запорная арматура служит для перекрывания обратного тока канализационных вод и хорошо задерживает попадание по системе канализации различных насекомых и грызунов.

Если случается аварийная ситуация и возникает противоток, то клапан автоматически перекроет всю канализационную систему. В таком клапане можно заблокировать обратный поток в принудительном порядке. Для этого нужно просто повернуть ручку клапана в положение OFF (ВЫКЛ).

В обратный клапан ПВХ для канализации встроен запорный элемент, который двигается возвратно-поступательно, и перпендикулярно движению сточных вод в канализационной системе. Подъемный обратный клапан ПВХ может быть пружинным и беспружинным.

Почти все обратные клапаны конструктивно устроены так, что могут быть установлены и на вертикальный, и на горизонтальный трубопровод.

При этом нужно принимать во внимание направление потока сточных вод – обычно направление указывается стрелкой на корпусе клапана

Обратный ПВХ клапан не реагирует на  ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями

Длительность его эксплуатации соответствует этому показателю для пластиковых труб.

Обратный ПВХ клапан не реагирует на  ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями. Длительность его эксплуатации соответствует этому показателю для пластиковых труб.

Если правильно эксплуатировать обратный ПВХ клапан, то он вполне способен прослужить 50 лет и больше.

Для напорной канализации

Обратный клапан, который устанавливается в напорной системе канализации, не допускает смены направления движения потока сточных вод в системе канализации. Эта защитная трубопроводная арматура допускает поток стоков только в одном направлении и останавливает жидкость при движении в противоположную сторону.

Работает обратный клапан для напорной канализации в автоматическом режиме, и называется арматурой прямого действия. Это бесперебойное универсальное устройство, так как обратный клапан может работать и в нормальном режиме, и в аварийной ситуации.

Например, если работает несколько насосов, и их напорные линии объединяются в одну общую линию, то на каждой отдельной линии устанавливается один обратный клапан (или несколько), который защищает каждую линию от давления работающего насоса на любой из них.

Таким образом, если на одной линии давление упадет, то на других линиях давление останется прежним, и аварии не произойдет.

Если сточные воды не проходят через запорную арматуру, то обратный клапан работает так: под действием своего веса золотник в клапане позволяет движение воды через седло клапана. Чтобы сточные воды изменили направление движения, их необходимо приостановить.

Когда поток жидкости останавливается, давление с другой стороны прижимает золотник, не разрешая образовываться обратному потоку сточных вод.

Где устанавливается обратный клапан?

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

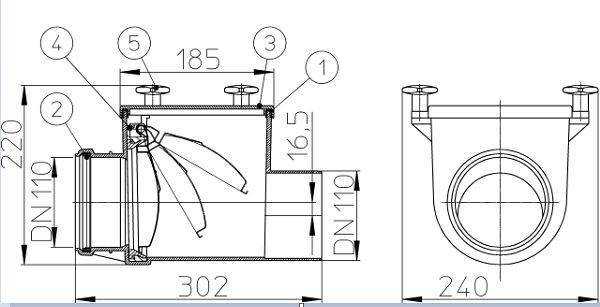

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Виды клапанов и принцип функционирования

Какой клапан приобрести?

Вопрос непростой в том плане, что каких-то явных «фаворитов» или «раскрученных» моделей нет. Но вместе с этим – налицо весьма серьезный разброс цен. И плюс ко всему – нет каких-то четких критериев выбора, кроме, пожалуй, диаметра трубы, на которую монтируется клапан, габаритов, если место для его установки ограничено, и наиболее удобного способа соединения с трубой.

В одной точке сходятся сливные трубы от душевой кабинки и умывальника. Чтобы обезопасить этот узел от срыва сифона, решено установить аэратор на трубу 50 мм

Вот в таком случае, конечно, и габариты прибора имеют важное значение

Конечно, следует полагать, что более известные производители сантехнических изделий и клапан предложат максимально долговечный и надежный. Но можно встретить массу примеров, когда самые незамысловатые и недорогие аэраторы отечественного производства служат десятками лет и продолжают служить.

Поэтому – просто краткий обзор предлагаемых в продаже моделей и цен на них, но без каких-то рекомендаций в пользу того или иного изделия.

Иллюстрация	Краткое описание	Примерная стоимость, руб.
	«MkAlpine HC 50-50» – изделия компании с Британских Остовов». Полипропилен. Модель для трубы ø50 мм. Одевается в стандартный раструб. Пропускная способность – 3 л/с.	850 руб.
	Модель «MkAlpine» на трубу DN110 мм. Полипропилен.	2500 руб
	«HL900NECO» австрийский компании «HUTTERER & LECHNER GmbH». Выпускается в трех исполнениях – для труб DN50, DN70 и DN110 мм. Полипропилен. Сетка на боковой поверхности корпуса. Пропускная способность клапана DN110 – 37 л/c. Термоизолированные стенки корпуса.	Для модели DN110 – 2800 руб.
	Клапан воздушный «Wavin Optima Mini vent» известнейшей голландской компании. Компактные модели для установки на канализационных трубах диаметром 30, 40 и 50 мм. Поливинилхлорид. Пропускная способность – 7,5 л/с. Установка – в стандартный раструб.	3600 руб.
	Изделие финской компании «UPONOR» – вакуумный клапан HTL. Изготавливается для 110 мм, комплектуется переходниками на 50 и 70 мм. Полипропилен.	4700 руб.
	Клапан германского бренда «Ostendorf» российского производства. Диаметр – 110 мм. Полипропилен.	1900 руб.
	Вакуумный клапан российского производства фирмы «Ростурпласт». Диаметр – 110 мм.	190 руб.
	Клапан российского производства фирмы «Политрон». Полипропилен. Диаметр – 110 мм.	240 руб.

Наверное, этого уже достаточно, чтобы понять, насколько «пляшут» цены на подобные изделия. Причем, при примерно равных характеристиках, материале изготовления и т.п. Так что автор этой статьи никак не берет на себя ответственность рекомендовать те или иные модели – все слишком уж неочевидно.

Могут, правда, задать вопрос – а почему на некоторых аэраторах DN110 одна общая головка, а на других две маленьких?

Никакого особого секрета здесь нет. Просто производитель выпускает модели для труб и 50 мм, и 110 мм. И ему технологически проще объединить две меньшие клапанные головки в одном корпусе, чтобы получить аэратор для большего диаметра. А на работе самого прибора это особо не сказывается. Разве что ухаживать приходится за двумя мембранами. Но зато при выходе из строя одной – она и дешевле обойдётся при замене, чем одна большая.

Предназначение и необходимость

Обратного действия механизм предназначается для перекрытия канализационного жидкостного потока. По этой причины его рекомендуется применять на последних снизу этажах.

• Здесь нередки проблемные случаи с унитазами, когда содержимое выливается наружу. Засор происходит на участке лежака. Содержимое просто «вынуждено» подниматься вверх по трубе.
• Доступная точка для выливания – унитаз. Решить проблему помогает клапан. Отсекая движение обратного потока, он не дает произойти выливанию. Однако, такое устройство способно создавать определенные проблемы у верхних жильцов.
• Воды с фекалиями могут подниматься и до туда. Им также потребуется провести подобную установку для себя.

Те кто проживает выше, тоже нередко сталкиваются с подобной проблемой. Засоры бывают и промеж этажами, когда в унитаз попадают большие предметы. Тогда фонтаны бьют повсюду, кроме последнего этажа. По этой причине любой этаж стоит обустроить подобным приспособлением за исключением последнего.

В третью группу попадают владельцы собственных домов. Несмотря на то, что проект создается так, чтобы избежать подобных явлений, многим спокойнее перестраховаться.

Технические характеристики, диаметры и производители

Важными техническими параметрами устройства являются:

1. Диаметр. Выбирается в соответствии с размерами трубы. Диаметр может составлять 5, 7,5 или 11 см. Первые 2 типа устанавливаются на внутриквартирные системы, последний – на стояк. Некоторые клапаны могут размещаться на канализационных элементах разных размеров. Это становится возможным благодаря внедрению ступенчатого патрубка. На трубы нестандартных размеров устанавливаются тройники с вентиляционным клапаном.
2. Пропускная способность. Этот параметр отражает объем поступающего в секунду воздуха. На 1 л/с стоков требуется до 25 л/с газа. Производительность клапана может достигать 37 л/с.

В нашей стране можно приобрести вакуумные клапаны, выпускаемые компаниями HL (Австрия), McAlpine (Великобритания), Wavin (Польша), Европласт (Украина), Ostendorf (Германия).

Защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет установка обратного клапана на канализацию. Как работает обратный клапан? Максимально просто. Принцип работы обратного клапана заключается в том, что он пропускает стоки только в прямом направлении, не позволяя им двигать в обратном.

Где можно установить обратный клапан?

Существует два варианта решения проблемы:

• Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
• Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, обратный клапан для канализации 110 мм или 150 мм решит все проблемы, а вот для многоквартирных домов такой вариант невозможен.

В этом случае лучше предусмотреть установку клапана на канализационную трубу для каждого предмета сантехники. То есть, нужно установить обратный клапан для канализации 50 мм, 40 мм или 32 мм.

Клапаны отличают не только размеры, в продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды. Клапан для унитазов или фановых труб. Это устройство монтируется непосредственно в трубы

Важно, чтобы они присутствовали в системе, где отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему. Разберемся, какой клапан стоит поставить в квартире, а какой рекомендуется устанавливать в частном доме. Разберемся, какой клапан стоит поставить в квартире, а какой рекомендуется устанавливать в частном доме

Разберемся, какой клапан стоит поставить в квартире, а какой рекомендуется устанавливать в частном доме.

Принцип действия клапанов

Нужно заметить, что устройство обратного клапана для канализации зависит от его типа. Так, для напорной канализации нужен шаровый обратный клапан, который используется для того, чтобы не допустить перетекания жидкости в обратном направлении. Он имеет два патрубка – приемный и выпускающий.

Устроен обратный клапан для напорной канализации просто. В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан для напорной канализации служил надежнее, его нужно регулярно чистить. Для этого производители предусмотрели наличие съемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости. Устанавливаются такие клапаны в месте, где соединяются две трубы. Монтаж можно вести и в вертикальный стояк, и в горизонтально расположенной трубе.

Правила установки

Запорный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, допускается монтаж и в действующей сети. Клапан должен иметь тот же диаметр, что и диаметр установленной трубы, если это невозможно, то монтаж ведется с использованием переходника.

Вот несколько рекомендаций по установке клапана:

• На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению, указанному стрелкой.
• При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
• Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.

В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.

Недостатки обратного клапана. Виды обратных клапанов

Установка обратного клапана на канализацию своими руками. Пошаговая инструкция

Поставить фановый клапан самому довольно просто. Операция выполняется в пять простых шагов:

1. Выбрать место врезки. Обычно это место стыка унитаза с канализационной трубой или точка стыка двух участков трубы.
2. С помощью уровня выставить устройство строго горизонтально, без перекосов. Для вертикально устанавливаемого устройства угол не имеет значения (в разумных пределах), так что проверять отвесность не обязательно.
3. Собрать систему так, чтобы раструбы труб были направлены в обратном току воды направлении.
4. Сборка соединений канализационной системы не требует использования какой-либо смазки или уплотнителя, кроме стандартных резиновых уплотнителей. При желании можно промазать соединения силиконовым герметиком для большей надежности.
5. Закрепить клапан или ближайшие к нему участки трубы двумя хомутами к полу или стене. Крепеж должен быть жестким, поскольку вибрация от работы клапана со временем может вызвать расхождение незакрепленного соединения и потерю герметичности.

Как видите, процедура действительно не представляет собой чего-то сложного, не требует специальных навыков.

Специфика строения системы

Канализация в многоквартирном доме – это сложная система. Ее функционирование в теории должно быть беспрепятственным, но это происходит только тогда, когда каждый житель отдельной квартиры соблюдает правила эксплуатации. То есть не сбрасывает все подряд отходы, вовремя делает профилактику засоров труб и т.д. Так должно быть в идеале, но на практике нет.

Инженерная система канализации в доме состоит из вертикальных и горизонтальных элементов. Последние размещены в квартире – это трубы к раковине, умывальнику, унитазу. Именно с них стоки переходят в вертикальные элементы, в частности, общий стояк, они собирают стоки и сбрасывают их вниз в магистральный коллектор.

Если в системе образуется засор, например, кто-то выбросит в унитаз полиэтиленовый пакет, вероятно, что это почувствую много жильцов. Если он не застрянет в горизонтальных трубах отдельной квартиры, а где-то дальше по системе, канализация будет парализована. К тому же из санитарно-гигиеничных приборов могут пойти стоки. В этом случае очень помогает канализационный квартирный обратный клапан.
