Электрические трехпозиционные переключатели

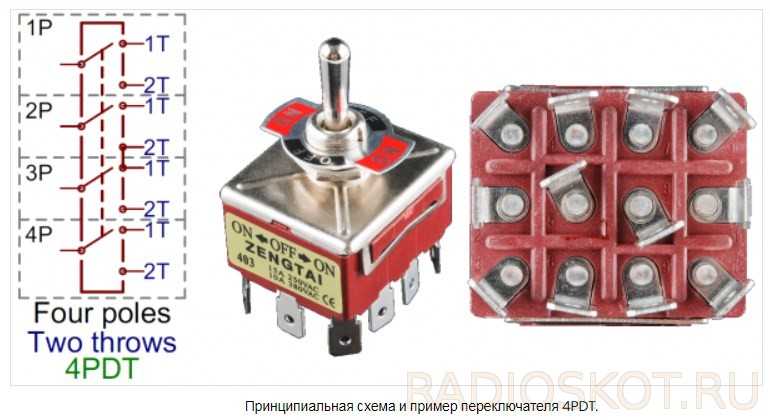

Многополюсные переключатели

Переключатели с большим количеством полюсов не очень распространены, но доступны во многих удивительных конфигурациях. Они описываются аналогично однополюсным или двухполюсным выключателям / переключателям цепи, с заменой первой буквы (S или D) числовым обозначением. Так можно представить, например, переключатель 4PDT, который может управлять четырьмя отдельными цепями с двумя положениями на цепь. Пример такого переключателя вместе со схемой показан на рисунке далее.

Аналогичная ситуация и с переключателями с большим количеством позиций. Если четырехконтурный переключатель можно установить, например, в одно из четырех положений, он будет обозначен как 4P4T. Как будет выглядеть переключатель SP12T? Это может быть поворотный переключатель (типа галетный), у которого 1 полюс 12 положений.

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

• у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
• аккуратно выдавливается сердцевина выключателя;
• отжимаются зажимы корпуса на внутреннем механизме выключателя;
• одна из клемм вынимается из гнезда;
• переустанавливается один контакт напротив другого;
• на контакты устанавливается коромысло;
• корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Конструкция и особенности проходных выключателей

Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода. При этом фаза которая подается на светоточку , не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.

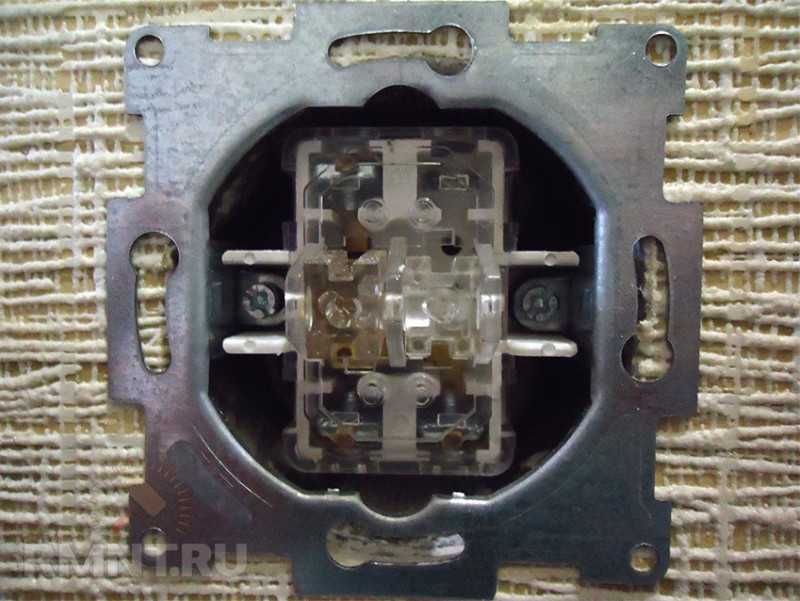

Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Ноль приходит сразу на лампу, без промежуточных узлов.

Мы привыкли называть устройства включения-выключателями, но по сути это проходные и перекрестные переключатели.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.

Аналогичное крепление оставшихся выходов. Его конструктивная особенность в том, что имеется четыре контактные точки две входных и две выходных.

Работа схемы проходного выключателя

Путаница при чередовании фазы и нуля Нужно быть очень внимательным при коммутации проводников, чтобы не произошло как на картинке ниже. Скорее всего в новых выключателях есть ночная подсветка. К примеру, такой проект: Схемотехника для проектов, требующих увеличения числа мест управления более трёх.

Таким образом, можно будет включать, и отключать свет из разных мест. Главное преимущество изделия — возможность проводить включение или выключение с двух, трёх или более точек. Как подключить проходной выключатель из 3 х мест Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Особенность его в том, что при помощи его можно подключить множество выключателей. Но не исключается также вариант с одной РК.

Принцип работы и схема переключателя Как выглядит схема подключения проходного выключателя? Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя

Не менее важно осмотреть его конструктивные особенности, так как он может быть различного вида. Схема подключения представлена ниже

В диодных лампах, например, есть свой встроенный блок питания поэтому они такие дорогие , на входе которого стоит конденсатор. Как подключить проходной выключатель с двух точек полная схема монтажа

Видео описание

Как производится прокладка вводного кабеля по воздушным линиям, показано в видео:

Первая нужна для защиты кабеля от схода снега или падения дерева. При этих происшествиях арматура ломается, но кабель остаётся целым. Изолятор требуется для защиты перемычек, так как из-за жёсткости СИП его нельзя напрямую подключить к щитку. Для этого к нему крепится более мягкий кабель. Также при соединении алюминиевых и медных проводов запрещается производить скрутку. Для этого все перемычки требуется делать из клеммных коробок, а для их защиты использовать изоляторы.

При натяжении кабеля следует учесть, что его высота над пешеходной зоной должна составлять не меньше 3,5 м, а над проезжей частью требуется расстояние до земли от 5 м. Силу натяжения требуется регулировать с помощью динамометра. Преимущество воздушной прокладки в том, что требуется мало ресурсов для подключения кабеля, а также есть возможность быстрой замены провода.

Недостатком такого ввода является то, что электропроводка открыта и может подвергаться повреждению деревьями, погодными условиями или другими механическими способами. Также висящие провода препятствуют подъезду крупногабаритного транспорта (автокраны, автовышки, пожарные машины).

Провод проложен по воздушным линиямИсточник samelectrik.ru

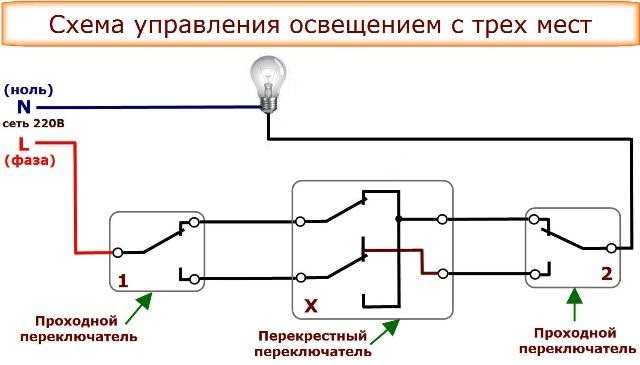

Управление освещением с трех и более мест

В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Для эффективного управления освещением трехэтажного лестничного марша понадобится минимум три точки контроля. В этом случае совместно с классическими проходными выключателями используется дополнительный тип выключателя — перекрестный.

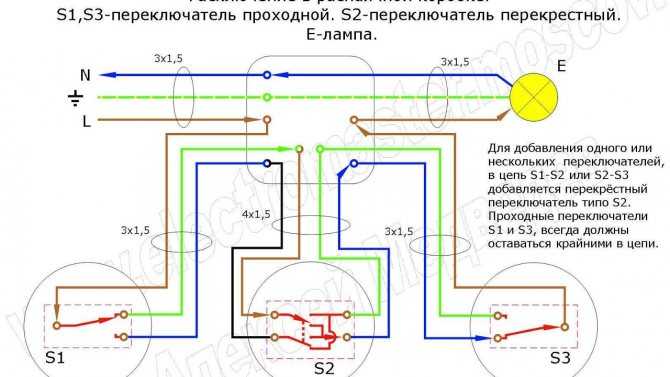

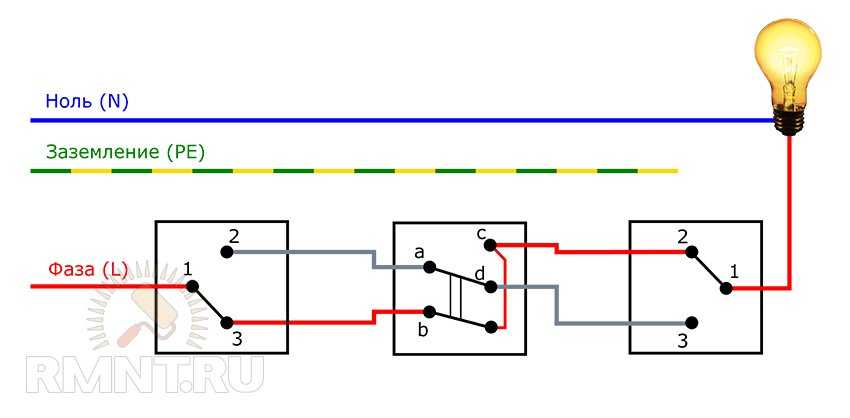

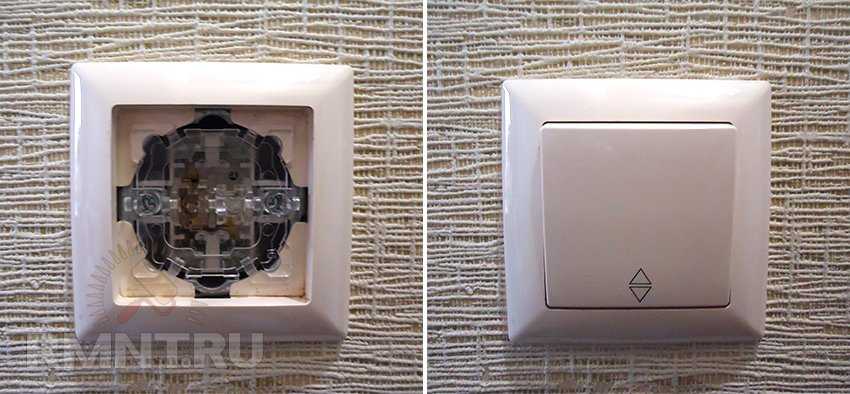

Перекрестный выключатель устанавливается в разрыв связи между двумя проходными переключателями, это позволяет создать еще одну точку управления освещением.

1, 3 — проходные выключатели; 2 — перекрестный выключатель; 4 — к корпусу светильника

С помощью дополнительной последовательной установки перекрестных выключателей можно увеличивать количество мест, с которых производится управление освещением.

Как видно из схемы, переключение любого из выключателей вызовет включение или отключение освещения.

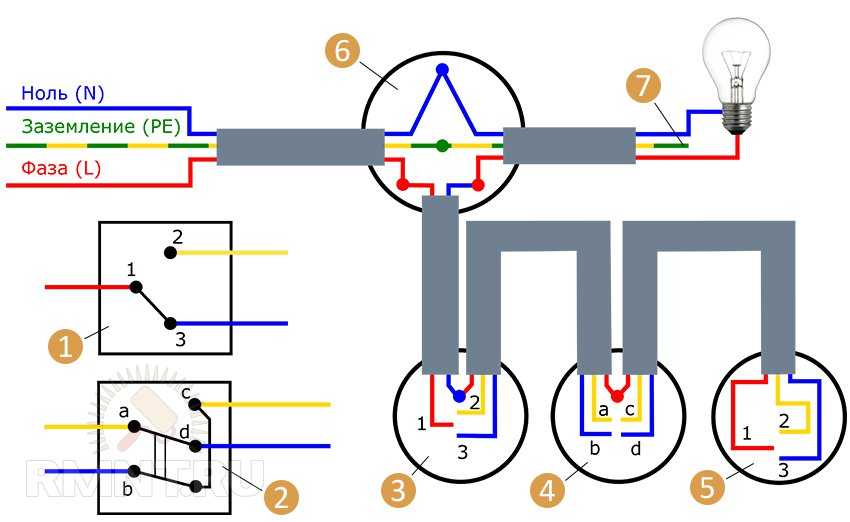

Сборку схемы управления лампой с трех различных мест можно выполнить следующим образом:

1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Монтаж выполняется аналогично рассмотренному выше варианту с одинарным проходным выключателем, для монтажа потребуется двух и трехпроводный кабель.

Как видно из рассмотренного материала, с помощью проходных выключателей можно организовать управление одной лампой с двух разных мест. Использование перекрестного выключателя позволяет увеличить количество мест управления до трех и более.

Подключение проходного выключателя

Монтаж выполняется трехжильным кабелем. Для упрощения монтажных работ его жилы должны иметь заводскую цветовую маркировку. Сечение выбранного провода должно выдержать подключаемую через него нагрузку. Поскольку мощность контактов выключателя ограничена величиной 10–16 А, для монтажа чаще всего используют медный гибкий кабель с сечением проводов от 1 до 1,5 мм2.

Как подключить проходной выключатель:

1. На проходном выключателе необходимо найти общую клему (на схеме она обозначена цифрой «1»).
2. На первый выключатель, расположенный ближе всего к распределительной коробке, подводим «фазу» и подключаем ее на общую клему «1». Для монтажа используем самый яркий провод (обычно красный или оранжевый, на поясняющем рисунке использован белый ).
3. Высаживаем на выходные клеммы проходного переключателя (по схеме это клеммы «2» и «3») два оставшихся провода, запоминаем соответствие цвета использованной жилы и маркировки на клеммнике проходного переключателя.
4. На втором выключателе выполняем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответсвующие им клеммы переключателя).
5. В распределительной коробке соединяем самый яркий провод (на поясняющем рисунке это белый), пришедший со второго проходного выключателя с фазой светильника.
6. Два других провода, в соответствии с цветовой маркировкой, соединяем с аналогичным по цвету проводом, пришедшим с первого выключателя (например,зеленый с зеленым, синий с синим и т. д.), на поясняющем рисунке соединены зеленые и красные провода.
7. Нулевой и заземляющий провод в распределительной коробке сразу соединяем с аналогичным по назначению кабелем, уходящим на светильник.
8. Подтягиваем скрутки, при необходимости лудим, качественно изолируем оголенные участки проводов.

Также можно использовать следующее соединение:

1 — ответвительная коробка; 2 — к корпусу светильника; 3, 4 — подрозетники

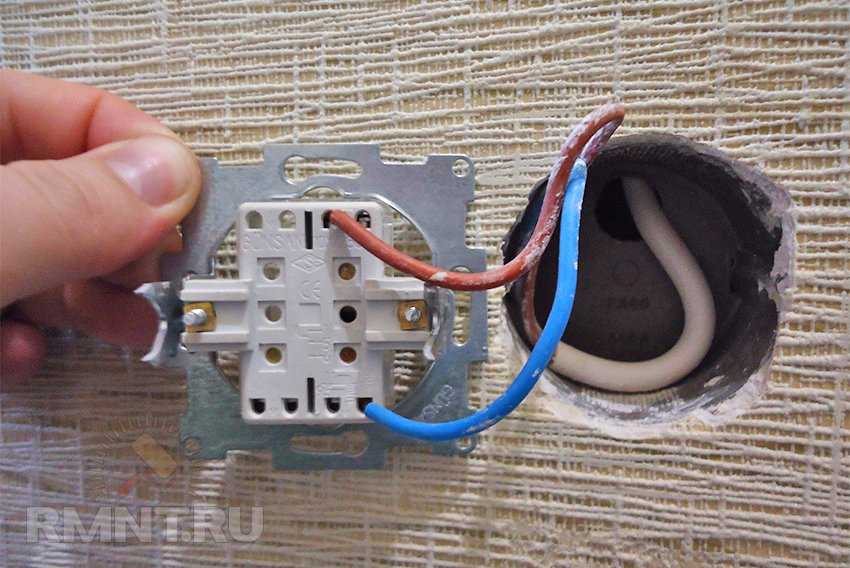

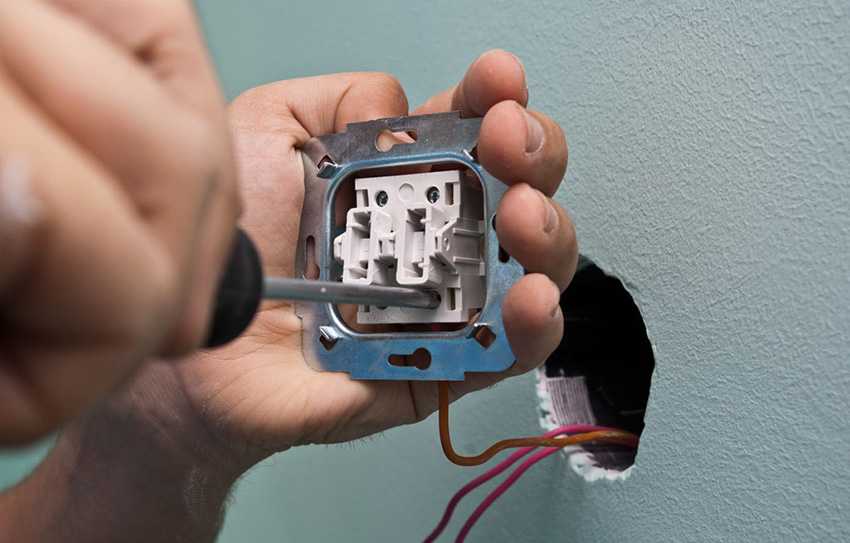

Сборка проходного переключателя выполняется в следующей последовательности:

1. Разбираем выключатель.

2. Подключаем к проходному выключателю провода, согласно схеме.

3. Вставляем выключатель в монтажную коробку и фиксируем его в ней.

4. Закрываем выключатель защитно-декоративными накладками.

Использование в быту

Трехпозиционный переключатель EKF Basic

Есть множество вариантов применения трехпозиционных переключателей на 220в в промышленности и быту:

• управление светом и трансформаторными подстанциями;
• переключение программ функционирования электросварочного, нагревательного и иного производственного оборудования;
• манипуляции с режимами электрических двигателей;
• дистанционное управление асинхронными электромоторами;
• автоматический ввод резерва;
• коммутация в щитковых устройствах.

Также эти изделия используются для электроснабжения подстанций, например, в заземляющих конструкциях, коммутировании измерительных приборов.

Разновидности трехпозиционных переключателей

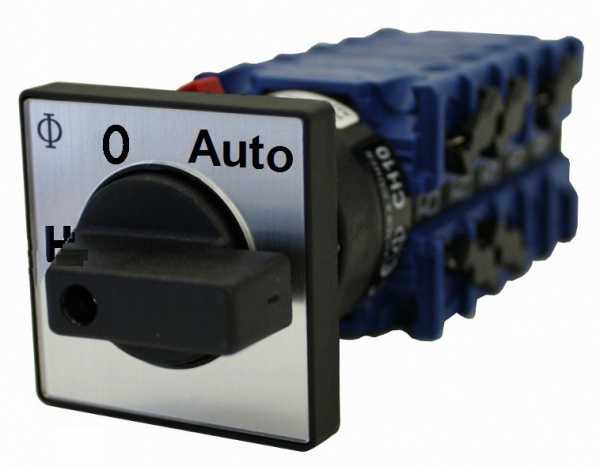

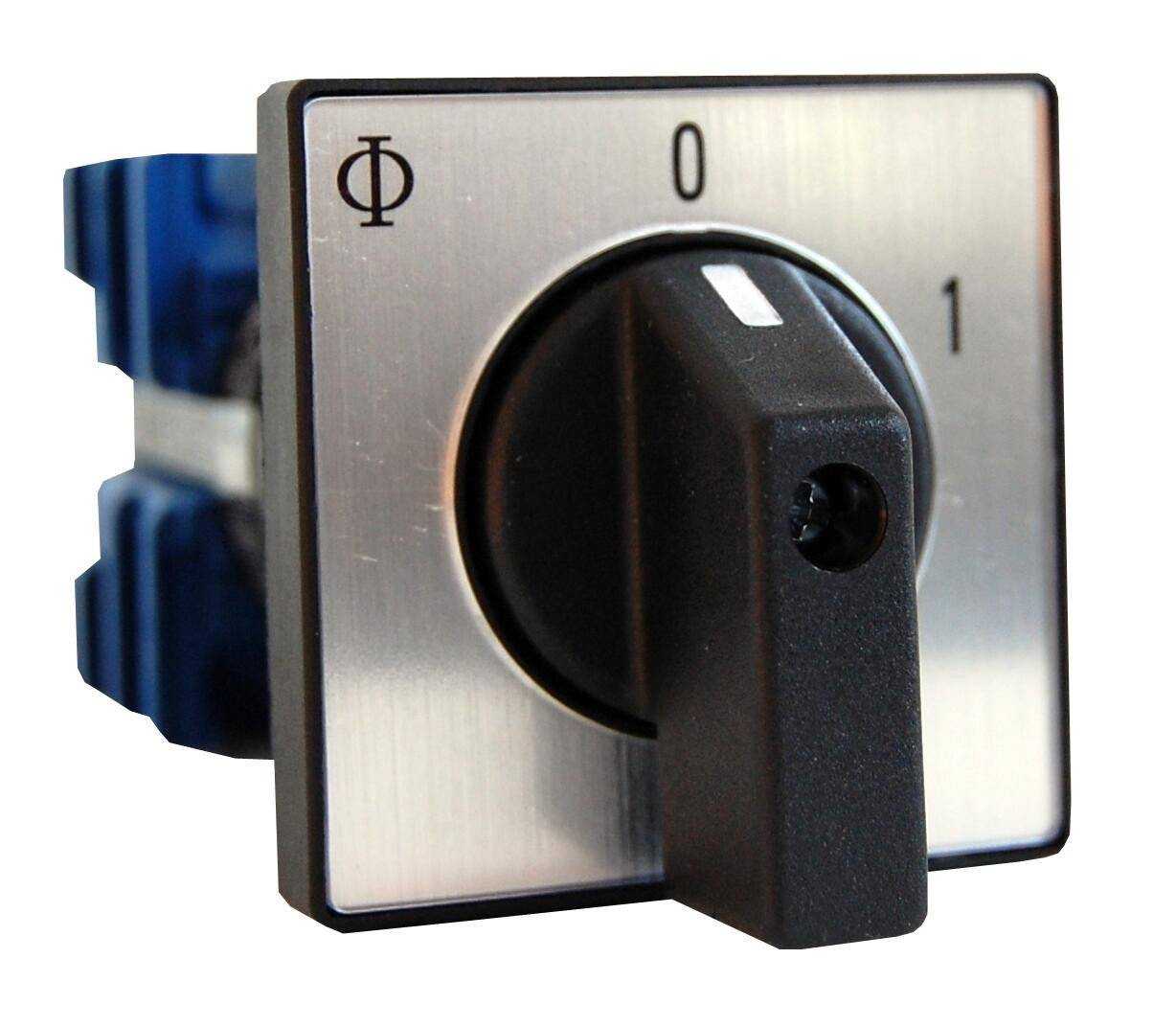

Трехпозиционный пакетный переключатель Электрические переключатели на 3 положения выпускаются в различных вариантах исполнения. Некоторые модели снабжены опцией фиксации положения переключения. Они оборудованы механизмом запора на ключ, исключающим самопроизвольный переход в другое положение. Другие, этой функции не имеющие, самостоятельно возвращаются в исходную позицию. Конструкция некоторых устройств предусматривает наличие нулевого положения – оно предполагает разъединение всех контактов.

Обычно изделия выпускаются с расчетом на эксплуатацию в электросетях с номинальным показателем силы тока 25, 16 или 10 А. Что касается напряжения, для постоянного тока его показатель может достигать значения 220 В, для переменного – до 500. Аппараты снабжены маркировкой, показывающей уровень мощности и категорию защиты.

Наиболее распространенный вариант исполнения — пакетный механический переключатель на 3 положения. Элементом управления у них является не кнопка, а рукоять. Современные модели оборудованы эргономичными ручками, конструкция которых предотвращает скольжение пальцев. Изделия бывают двух видов – галетные и кулачковые.

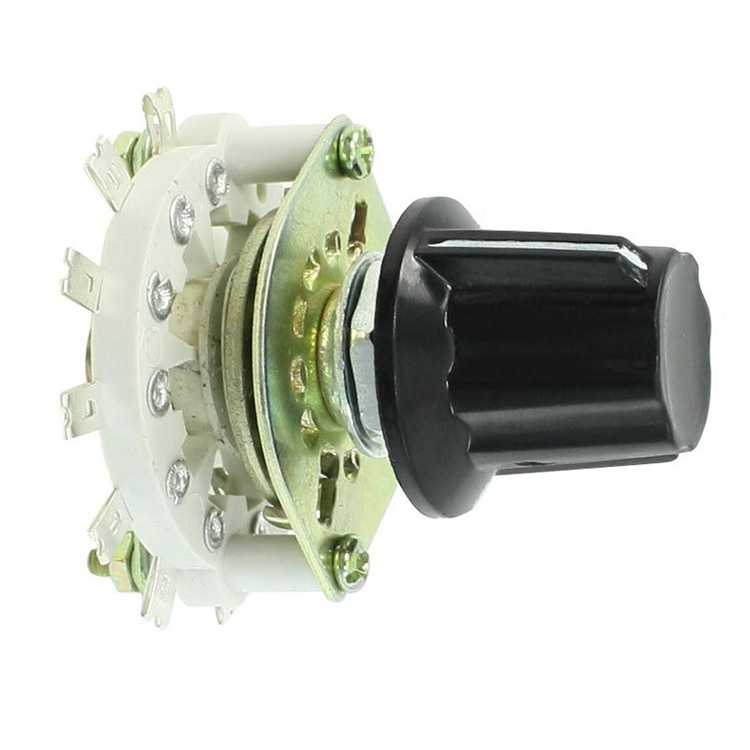

Устройство галетного переключателя включает в себя пластиковые пластины (пакеты) с жестко фиксированными на них выводами контактов. Между последними находятся фибровые шайбочки для гашения искр, которые вместе с двойным разрывом электродуги позволяют коммутировать высокие токи. Есть и двигающийся контакт, соединенный с механизмом переключения. Его позиция устанавливается посредством поворота вала, который обеспечивают ручка и специальная пружина, позволяющая моментально размыкать и замыкать контакты. У вала есть 3 установленных положения, каждому из которых соответствует некоторая конфигурация зажатых или открытых пар контактов. Такой прибор можно использовать, в том числе, для подсоединения трехфазного электрического двигателя с опцией реверса – вращения ротора в направлении, отличном от нормального.

Работа автоматического трехфазного переключателя

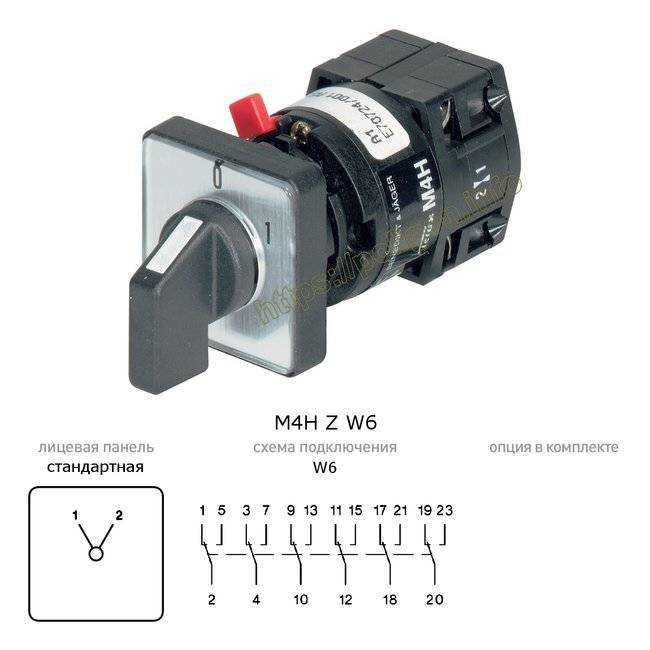

Кулачковое устройство тоже включает в себя серию пакетов, но устроенных по-другому. На внешних сторонах пластинок, соединяющихся с корпусом, располагаются двигающиеся контакты, а на внутренних – статичные. Первые из них имеют вид мостов с пружинами. Их позиция регулируется штоковым механизмом, меняющим положение под действием кулачка. У последнего, в свою очередь, позиция меняется посредством рукоятки и вала. Как в случае галетных моделей, так и в устройствах с кулачками у вала может быть разное число позиций (до восьми). В трехпозиционных приборах их число равно трем.

Крепиться выключатель может на дин-рейку, на стену, в шкаф, в зависимости от модели. Выпускаются изделия с защитой от взрывов, используемые на производствах, представляющих опасность для здоровья человека. Большинство трехпозиционных выключателей, тем не менее, восприимчивы к взрывам, температурным перепадам, не терпят попадания влаги. Степень чувствительности прибора к условиям окружающей среды можно определить по внешнему виду: если изделие открытое, лишено защищающего корпуса, оно отличается высокой чувствительностью, устанавливать его надлежит только внутри щита в помещении с сухим воздухом. Переключатели с корпусом из пластика или металла и защищенными от прикосновений зажимами можно ставить и вне щита.

К плюсам устройств стоит отнести надежность функционирования, стойкость к износам и достаточно низкую цену. Они очень быстро подавляют электрические дуги, но выдерживают ограниченное число коммутаций перегрузок. Слабой стороной этих изделий по сравнению с выключателями-автоматами являются также ограниченные возможности в качестве защитного устройства: они не предохраняют от инцидентов короткого замыкания. Также механические переключатели не подлежат ремонту: если изделие пришло в негодность, его демонтируют с последующей утилизацией, а на его место устанавливают новое. Выходят из строя они относительно быстро, хотя некоторые производители заявляют, что устройство способно выдержать до полумиллиона переключений.

Многоклавишные устройства

Некоторые из вышеперечисленных приборов производятся в двух- и трех-клавишном исполнении: механизмы объединяются в одном устройстве (или на одном суппорте — для модульных серий). Но если одноклавишный выключатель и двухклавишные переключатели (2 х клавишные проходные, «Схема 6 + 6») встречаются часто, то серий, где есть трехклавишный переключатель или двухклавишный перекрестный — единицы. Что касается кнопок, то широко распространены т.н. «жалюзийные» кнопки: приборы, с двух- и трех-позиционными ключами, в одно и двух-клавишном исполнении, снабженные механизмом исключения одновременного включения двух цепей. Нестандартное использование жалюзийных кнопок — организация управления нагрузкой с использованием импульсных реле со входами установки.

Кстати, в ряде случаев, возможно изменить функционал прибора, поменяв клавишу (клавиши). Речь идет, конечно, не о другом цвете клавиши выключателя, а о конфигурации. Например, если снять клавиши с 2-хклавишного переключателя LK60 и надеть одну общую, то получится прибор, который можно использовать и как перекрестный выключатель (после коммутации контактов), и как полноценный сдвоенный переключатель (такого устройства в серии вообще не предусмотрено).

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Принцип действия

Позиционный переключатель позволяет управлять потоком тока в нескольких цепях. Этот переключатель, приводимый в действие, дает вам возможность выбора источников питания или отключения их на постоянной основе. Что это означает на практике? Если переключать его с одной позиции на другую, изменится положение перемычки – течение тока открывается и закрывается, а прибор включен, выключен или переключен на другую функцию. В качестве механического коммутационного аппарата предлагаем трехпозиционный переключатель 380в. Также стоит упомянуть о том, что в одной связке может находиться много элементов, расположенных в разных конфигурациях и в разных камерах, поэтому один аксессуар может использоваться для управления несколькими контурами. Звучит немного сложно, но на самом деле вся конструкция довольно проста и встречается в большинстве ежедневно используемых устройств, например, в замке зажигания автомобиля или в электрической духовке, имеющей несколько функций.

Особенности применения трехпозиционного переключателя

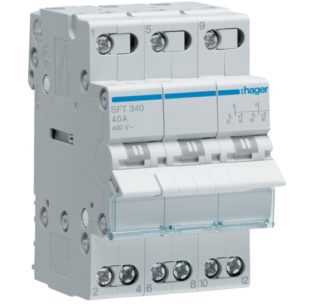

Трехпозиционный перекидной рубильник

Трехполюсный рубильник подходит для подсоединения резервного питания к домашней линии. Он используется только после отключения нагрузки. Генератор понадобится активировать и выставить в рабочее положение. Затем нужно подсоединить к нему домовую сеть. При проведении ремонтных работ рубильник будет использоваться как разъединитель.

Монтаж устройств

Перекидное электрооборудование устанавливает в распредщите. Для внутреннего монтажа подходят модели с пластиковым корпусом, для наружного – металлический. Внутри коробов есть специальная DIN-рейка для рубильников. Монтаж приборов выполняется следующим образом:

1. Модели, выключающиеся под воздействием нагрузки, устанавливаются вертикально.
2. Подбирается тип шин и проводов. Их сечение должно соответствовать токовому номиналу переключателей.
3. Шины и провода подводятся на неподвижные контакты.

4. Элементы плотно зажимают клеммами для надежности контактов и устранения возможности перегрева.

5. Резьбу гаек покрывают вазелином.
6. Контактные гайки затягиваются плавно. После первого поворота гаечного ключа гайку ослабляют, а потом аккуратно затягивают.
7. На поверхность контактных ножей наносится касторовое масло, которой предотвратит их заклинивание в стойках.
8. Производится заземление металлических нетоковедущих элементов на внешней части короба.

Порядок включения

Перед подключением необходимо остановить вводной автомат

Трехпозиционные, или пакетные устройства выпускаются без разъединителя. Они подключаются так:

1. Остановка вводного автомата.
2. Установка рукоятки прибора на генераторную линию.
3. Выключение автомата нагрузки.
4. Подсоединение кабеля переключателя к генераторной розетке.
5. Запуск генератора, ожидание прогрева (2 мин).
6. Подача питания на рубильник.
7. Включение автоматов нагрузки.

Автоматы ставятся на каждый из вводов.

Чем заменить?

Если пакетный выключатель (переключатель) вышел из строя его необходимо заменить новым устройством такого же типа с аналогичными (или с более высокими) параметрами. Для замены выключателя можно использовать защитный автомат, который рассчитан на работу с токами и номинальным напряжением, соответствующим нагрузкам данной цепи. Разумеется, количество полюсов необходимо соблюдать.

Для ориентации по параметрам приводим таблицу с параметрами.

Таблица 2.

Название	Количество полюсов	Номинальный ток А	Число коммутаций	Степень защиты
220В	380В
ПВ1-16-М3	1	16	10	1	IP00
ПВ2-16-М3	2	16	10	1	IP00
ПВ3-16-М3	3	16	10	1	IP00
ПВ2-40-М3	2	40	25	1	IP00
ПВ3-40-М3	3	40	25	1	IP00
ПВ4-40-М3	4	40	25	1	IP00
ПВ2-100-М3	2	100	60	1	IP00
ПВ3-100-М3	3	100	60	1	IP00
ПВ4-100-М3	4	100	60	1	IP00
ПВ1-16-М1 IP56 пластик	1	16	10	1	IP56
ПВ2-16-М1 IP56 пластик	2	16	10	1	IP56
ПВ3-16-М1 IP56 пластик	3	16	10	1	IP56
ПВ2-40-М1 IP56 пластик	2	40	25	1	IP56
ПВ3-40-М1 IP56 пластик	3	40	25	1	IP56
ПВ4-40-М1 IP56 пластик	4	40	25	1	IP56
ПВ2-100-М1 IP56 пластик	2	100	60	1	IP56
ПВ3-100-М1 IP56 пластик	3	100	60	1	IP56
ПВ4-100-М1 IP56 пластик	4	100	60	1	IP56
ПП1-16-H2-М3	1	16	10	2	IP00
ПП2-16-H2-М3	2	16	10	2	IP00
ПП3-16-H2-М3	3	16	10	2	IP00
ПП4-16-H2-М3	4	16	10	2	IP00
ПП2-40-H2-М3	2	40	25	2	IP00
ПП3-40-H2-М3	3	40	25	2	IP00
ПП4-40-H2-М3	4	40	25	2	IP00
ПП2-100-H2-М3	2	100	60	2	IP00
ПП3-100-H2-М3	3	100	60	2	IP00
ПП4-100-H2-М3	4	100	60	2	IP00
ПП2-16-H2-М2 IP56 пластик	2	16	10	2	IP56
ПП3-16-H2-М2 IP56 пластик	3	16	10	2	IP56
ПП4-16-H2-М2 IP56 пластик	4	16	10	2	IP56
ПП2-40-H2-М2 IP56 пластик	2	40	25	2	IP56
ПП3-40-H2-М2 IP56 пластик	3	40	25	2	IP56
ПП4-40-H2-М2 IP56 пластик	4	40	25	2	IP56
ПП2-100-H2-М2 IP56 пластик	2	100	60	2	IP56
ПП3-100-H2-М2 IP56 пластик	3	100	60	2	IP56
ПП3-16-H3-М3	3	16	10	3	IP00
ПП3-40-H3-М3	3	40	25	3	IP00
ПП4-40-H3-М3	4	40	25	3	IP00
ПП2-100-H3-М3	2	100	60	3	IP00
ПП3-100-H3-М3	3	100	60	3	IP00
ПП4-100-H3-М3	4	100	60	3	IP00
ПП2-16-H3-М2 IP56 пластик	2	16	10	3	IP56
ПП3-16-H3-М2 IP56 пластик	3	16	10	3	IP56
ПП4-16-H3-М2 IP56 пластик	4	16	10	3	IP56
ПП2-40-H3-М2 IP56 пластик	2	40	25	3	IP56
ПП3-40-H3-М2 IP56 пластик	3	40	25	3	IP56
ПП4-40-H3-М2 IP56 пластик	4	40	25	3	IP56
ПП2-100-H3-М2 IP56 пластик	2	100	60	3	IP56
ПП3-100-H3-М2 IP56 пластик	3	100	60	3	IP56
ПП1-16-H4-М3	1	16	10	4	IP00
ПП2-16-H4-М3	2	16	10	4	IP00
ПП3-16-H4-М3	3	16	10	4	IP00
ПП4-16-H4-М3	4	16	10	4	IP00
ПП2-40-H4-М3	2	40	25	4	IP00
ПП3-40-H4-М3	3	40	25	4	IP00
ПП4-40-H4-М3	4	40	25	4	IP00
ПП2-100-H4-М3	2	100	60	4	IP00
ПП3-100-H4-М3	3	100	60	4	IP00
ПП4-100-H4-М3	4	100	60	4	IP00
ПП2-16-H4-М2 IP56 пластик	2	16	10	4	IP56
ПП3-16-H4-М2 IP56 пластик	3	16	10	4	IP56
ПП4-16-H4-М2 IP56 пластик	4	16	10	4	IP56
ПП2-40-H4-М2 IP56 пластик	2	40	25	4	IP56
ПП3-40-H4-М2 IP56 пластик	3	40	25	4	IP56
ПП4-40-H4-М2 IP56 пластик	4	40	25	4	IP56
ПП2-100-H4-М2 IP56 пластик	2	100	60	4	IP56
ПП3-100-H4-М2 IP56 пластик	3	100	60	4	IP56
ПП3-16-P-М3	3	16	10	Реверсивный	IP00
ПП3-40-P-М3	3	40	25	Реверсивный	IP00
ПП3-100-P-М3	3	100	60	Реверсивный	IP00
ПП3-16-P-М2 IP56 пластик	3	16	10	Реверсивный	IP56
ПП3-40-P-М2 IP56 пластик	3	16	10	Реверсивный	IP56
ПП3-100-P-М2 IP56 пластик	3	100	60	Реверсивный	IP56

Принцип работы и особенности перекидных выключателей

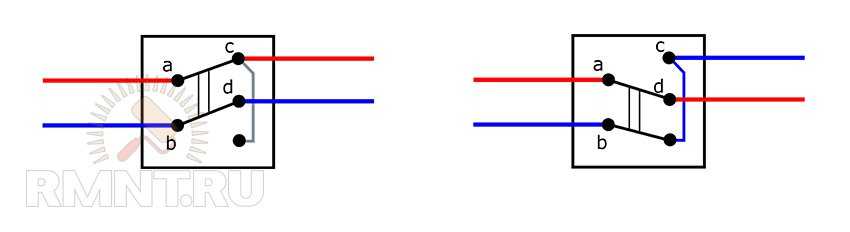

Для понимания принципа работы перекидного переключателя перекрестного типа необходимо изучить схему управления точками освещения из 3—5 точек.

Но так как перекрестный выключатель всегда устанавливается между проходными и никогда не используется сам по себе, сначала нужно понять, как работает схема активизации и отключения освещения с обычными и проходными выключателями.

Схемы управления осветительными приборами из трех точек отличаются от схемы на два направления только наличием перекрестного выключателя

Итак, в функции обычного выключателя входит размыкание и замыкание цепи — при нажатии верхней половины клавиши свет включается, нижней — выключается. А вот состояние освещения в схеме с двумя проходными устройствами совершенно не зависит от положения клавиш одного из них.

Нажатие на клавишу лишь переключает соединение с одной цепи на другую. Чтобы цепь сомкнулась, необходимо, чтобы оба устройства замкнули контакт с одним из проводников, проложенных между ними.

Проходной выключатель называют еще переключателем на два направления. Схема наглядно демонстрирует, что пользователь, воспользовавшись любым из них, сможет и включить и выключить свет

Механизм разных типов устройств отличается количеством клемм:

• в обычном их две;
• в переходном их три;
• в перекрестном — четыре клеммы.

Чем сложнее устройство, тем оно требует более качественного изготовления. Поэтому конструкцию перекидных переключателей, которые имеют большое количество клемм, отличает высокая прочность, износостойкость, устойчивость к коррозии.

Большинство моделей имеют высокий уровень защиты (IP) от негативных внешних факторов — пыли, влаги.

Если проходные переключатели используются всегда только в паре, то количество перекидных может быть любым — хоть один, хоть десять

Так же как и проходные, перекрестные выключатели переключают соединения с одного проводника на другой. Но их отличие заключается в том, что входных контактов уже два, а не один, и их переключением также нужно руководить. Принцип работы устройства основан на парном переключении контактов.

Варианты подключения

Очевидная схема подключения любого трехклавишного выключателя – управление тремя разными светильниками. Каждая из 3 контактных групп коммутирует свой светильник независимо от других.

Схема управления тремя светильниками.

При подключении через распредкоробку топология монтажа выглядит так:

Прокладка проводников для управления тремя светильниками.

Из рисунка видно, что для выполнения такого монтажа потребуется:

• трехжильный кабель от распределительного щита;
• три кабеля по три проводника к каждому потребителю;
• четырехжильный кабель от распредкоробки к коммутационному прибору.

В распаечной коробке находится большое количество соединений. Поэтому выбирать распредкоробку надо соответствующего размера.

Важно! Проводник PE в системах электроснабжения TN-C может отсутствовать. На работу схемы он не влияет. Но если он имеется, его обязательно надо прокладывать и подключать к светильникам к клеммам, обозначенным буквами PE или символом заземления

Это вопрос безопасности эксплуатации

Но если он имеется, его обязательно надо прокладывать и подключать к светильникам к клеммам, обозначенным буквами PE или символом заземления. Это вопрос безопасности эксплуатации.

Другой вариант подключения прибора с тремя независимыми группами контактов – управление многорожковыми люстрами.

Схема управления многорожковой люстрой.

Отличие этой схемы от предыдущей:

• проводники PE и N тянутся не к каждой отдельной лампе, а к светильнику в целом;
• каждая клавиша может управлять как отдельной лампой, так и группой лампочек – в зависимости от внутренней схемы люстры.

Прокладка и соединение кабелей для управления многорожковой люстрой.

Если изучить схему прокладки проводников, то очевидно, что в этом случае монтаж в распредкоробке будет гораздо менее плотным, чем в предыдущем случае. Второе отличие – перечень кабелей. Если освещение питается от сети TN-S или TN-C-S (с защитным проводником PE), то для выполнения проводки потребуются:

• кабели в 3 жилы от распредщита до коробки (две, если нет PE);
• пятижильный кабель от распредкоробки до люстры.

Как и в предыдущем случае, выключатель подсоединяется четырехжильным кабелем.

В видео наглядно на примере показана схема подключения.

Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Основные схемы подключения

Схема подключения перекидного выключателя определяется типом электросети.

Однофазная сеть

К данной линии подсоединяются только двухполюсные модификации с блоками питания, рабочее напряжение которых 300 В. Подключение производится при номинале отрицательного сопротивления 50 Ом. Устройства ставятся на перемычки из меди. Монтаж в жилом здании осуществляется в электрощитках типа КК220.

Двухфазная линия

Для двухфазной сети подходят только расширительные рубильники. К ним понадобится добавить соединяющий узел – блоки питания на 220 В. Предельное напряжение модульных устройств составляет 300 В, но наличие двух модулей допускает предел напряжения на выходе в 350 В.

Процесс подсоединения переключателей имеет несколько нюансов:

• блокиратор ставится в электрическом щитке совместно с тиристорным блоком;
• номинал отрицательного сопротивления составляет 40 Ом;
• контактные системы применяются только в закрытых рубильниках;
• при наличии двух реверсивных блоков от различных производителей понадобится контроллер.

Трехфазная электросеть

Схема подключения рубильника к трехфазной сети

Переключатель совмещается с блоком питания с номиналом рабочего напряжения 400 В, импульсными трансформаторами. Ввести прибор можно через инвертирующий выход. Выходные токи будут подаваться через проходные конденсаторы.

Для трехфазной сети допускается использовать двухмодульные и одномодульные устройства. Последние должны иметь пороговое напряжение 350 В и отрицательное сопротивление 55 Ом.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.
