Соединительные муфты для пластиковых труб и их виды

Ремонтная муфта

Изделия, которые используются для оперативного ремонта коммуникаций, производятся в основном из чугуна. Такие приспособления называют свертными и с помощью них можно ликвидировать следующие виды повреждений:

• свищи;
• трещины;
• расколы в коммуникациях с показателями сечения от 80 до 300 мм.

Специальные виды муфт применяют для ремонта трубопроводов различных типов

Такие изделия могут использоваться даже при неблагоприятных погодных условиях, что является очень удобным. Ремонт с помощью свертных соединительных элементов производится как на поверхности, так и под землёй и не требует специального оборудования.

Соединение фитингами

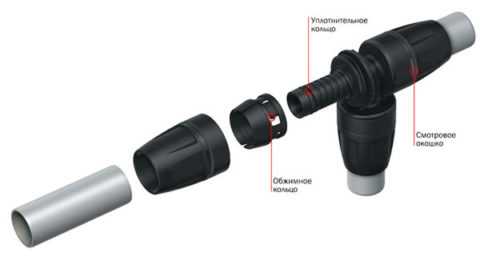

Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же компрессионные фитинги) либо новые бельгийские пуш-фитинги, которые фактически фиксируются сами.

Стандартные пресс-фитинги обычно делаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб малого диаметра. Достоинством данных сантехнических изделий является то, что с их помощью можно выстраивать переходы между элементами трубопровода и соединять их под разным углом.

Чаще всего фитинги ставят на поворотах и ответвлениях пластикового трубопровода. Обыкновенный пресс-фитинг состоит из основного корпуса, крышки, втулки и двух колец: зажимного (оно расположено в специальном гнезде) и фальцевого (с его помощью осуществляется фиксация пластиковой трубы).

Если речь идёт о фитингах диаметром меньше пятидесяти миллиметров, то их допускается монтировать вручную, без дополнительных приспособлений и оборудования

И ещё одно важное правило. Пластиковую трубу следует предварительно, перед установкой фитинга, подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить

Такая подготовкадолжна проводиться в любом случае, вне зависимости от выбранного способа соединения.

После того как пластиковое изделие будет приведено в приемлемое состояние, на него нужно установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается зажимное кольцо. Теперь можно вставить трубу в фитинг до упора и зафиксировать. Те же самые действия нужно проделать и со второй соединяемой трубой.

Что такое муфта и зачем она нужна?

Соединительная муфта для пластиковых труб является приспособлением, которое применяется для стыковки элементов сетей отопления или водоснабжения (и не только их). Ассортимент товара данной линейки чрезвычайно широк, и все эти элементы классифицируют по особенностям конструкции, по способу состыковки и другим признакам.

На современном строительном рынке предоставлено множество изделий, по этой причине проблем с выбором не должно возникнуть. Для работы можно приобрести виды самых сложных конфигураций.

Муфты в значительной степени упрощают соединение пластиковых магистралей, используемых в следующих системах:

• водопровода — как холодного, так и горячего;
• сливной системы;
• отопительной;
• нефте- и газо- проводах;
• сетей электротехнического назначения.

Говоря об этих приспособлениях, важно подметить, что они являются универсальными изделиями, которые могут быть переходником между конструкциями, которые имеют различные структурные особенности. Например при соединении гладкостенного участка с гофрированным

Сфер, где применяют данные соединительные элементы достаточно много, основные из них это:

1. Жилищно – коммунальное хозяйство.
2. Сельское хозяйство.
3. Строительные отрасли.
4. Химпроизводство.
5. Нефтегазовая индустрия.

Помимо этого данный вид соединения часто используют при установке и подведении насосного оборудования. Кроме этого, деталь нашла широкое применение в домашнем быту. Так, например, соединительная муфта для пластиковых труб на 32 мм монтируется в системах капельного полива. В пластиковую трубу с диаметром 32 мм устанавливают муфты и краны для подведения капельной ленты.

Так же в такую трубу монтируют муфты на 32 мм и мини краны для капельной садовой трубки. А для состыковки двух отрезков применяют зажимные муфты на 32 мм.

А соединительная муфта для пластиковых труб на 110 мм применяется для быстрого соединения частей магистрали большого объема. Материалом для изготовления изделий на 110 мм служат высококачественные виды пластика, которые отлично выдерживают высокие температуры, и служат продолжительное время.

Перечисленные достоинства фитингов на 110 миллиметров дополняет простой монтаж, который может выполнить любой человек.

Коротко о главном

1. Полиэтиленовые патрубки соединяются посредством:

• электрофузионных муфт, требующих наличия специальной сварочной установки, и компрессионных фитингов – для малых диаметров;
• сварных и литых переходников, для установки которых необходимо наличие аппарата стыковой сварки с гидравлическим приспособлением, и фланцевых адаптеров или втулок с буртом и фланцем – для больших диаметров.

2. Металлопластиковые трубы объединяются с помощью наиболее доступных обжимных муфт, надежных пресс-фитингов и простых самофиксирующихся переходников (пуш-фитинги).

Трубы из сшитого полиэтилена соединяются посредством разъемных и менее надежных компрессионных переходников и прочных напрессовочных муфт с накидными гильзами из полипропилена или латуни.

3. Разъемная, как и неразъемная соединительная муфта для полипропиленовых водопроводных труб, монтируется с помощью паяльной станции. Перед пайкой армированных алюминием PP труб необходимо удалить слой Al в месте крепления.

4. Электрофузионные седелки, монолитные переходники «ПЭ-сталь» разработанные для полиэтиленового класса и комбинированные муфты с резьбовыми поверхностями или накидными гайками позволяют организовывать соединения между пластиковыми трубами различного структурного класса и железными аналогами.

Для чего нужна муфта?

Муфта ПВХ – соединительный элемент, позволяющий обустроить целостный трубопровод из отдельных элементов согласно плану. Она представляет собой небольшой отрезок пластиковой трубы с резьбой и зажимными элементами на концах.

Данное изделие позволяет соединять как прямые отрезки трубопровода, так и обеспечивать его повороты, ответвления, загибы или переходы на изделия из другого материала.

При обустройстве трубопровода из пластиковых труб муфты используют по следующим причинам:

Электросварная муфта для пластиковых труб

1. Данное изделие выполняется в различных модификациях: прямые соединительные элементы, уголки с разными градусами загиба, тройники, тройники, крестовины, тупиковые и запорные элементы. Это позволяет производить монтаж водопровода, газопровода или канализации согласно плану без выгибания самой трубы.
2. Муфта обеспечивает абсолютную герметичность, которая является основным условием качественного трубопровода.
3. Такие детали позволяют произвести быструю замену соединения или участка трубы в случае порыва или механического повреждения.
4. Благодаря данному изделию монтажные работы по обустройству водопровода, газопровода, канализации или любой другой линии занимает значительно меньше времени даже при ограниченном пространстве.
5. Для соединения пластиковых труб с помощью муфты не требуется дополнительное оборудование (сварка, паяльник и прочее).
6. Это изделие изготавливается из особо прочного поливинилхлорида. Благодаря этому детали ПВХ практически не подвержены коррозии и деформациям.
7. Работы по монтажу поливинилхлоридных изделий могут производиться в широком температурном диапазоне – от -20 до +50°C.
8. ПВХ отличается огнеупорностью, а так же стойкостью к различным агрессивным средам. Благодаря этим качествам соединительные муфты для пластиковых труб могут использоваться при монтаже абсолютно любых трубопроводов: канализации (с дальнейшим использованием кислот и щелочей для прочистки), водопровода, газопровода или прочих систем транспортировки жидких и газообразных веществ.
9. Благодаря стойкости к различным средам, коррозии температурным или механическим воздействиям соединительные элементы из поливинилхлорида могут эксплуатироваться в течение долгого времени без замены и профилактик.

Соединение труб с помощью муфты ПВХ

Технология соединения пластикового трубопровода с помощью муфт ПВХ позволяет без особых усилий и затрат получить герметичные высокопрочные стыки водопровода, газопровода, канализации или другой транспортирующей конструкции.

Кроме пластиковых труб, муфт, тюбика специального клея и умелых рук вам не понадобится никакое дополнительное оборудование.

Трубная арматура ПВХ

Соединительная муфта для этого вида представляет собой короткую трубу, у которой имеется два раструба, с находящимися на них резиновыми уплотнителями.

Соединительная арматура ПВХ

Сборка пластиковых канализационных труб не представляет сложности, все что требуется предварительно сделать – снять с них внешнюю фаску и избавится от заусениц. Если возникла ситуация при которой резиновые кольца не обеспечивают необходимую плотность, допускается применение герметика на силиконовой основе.

Если планируется проводить бытовую канализацию с использованием двухслойных труб Корсис, то для них потребуется специальная муфта, принцип монтажа при этом не меняется.

Муфты Корсис

Соединение металлических труб

Муфты для металлических труб существуют для стальных, чугунных и медных труб. Рассмотрим каждую из этих позиций:

Муфта для стальных труб

Это трубный элемент, внутри которого сделана резьба. Такие муфты изготавливаются из стальных заготовок с толстыми стенками или из чугунных методом литья. Резьба нарезается на токарном станке.

Чтобы соединить трубы такой муфтой, необходимо к самим трубам приварить сгоны (отрезок трубы, с одной стороны которого нарезана резьба). Муфта навинчивается на сгон до середины своей длины, затем с другой стороны в нее вкручивается второй сгон, который впоследствии приваривается ко второй соединяемой трубе.

Очень важно при такой стыковке стальных труб обеспечить герметичность соединения, поэтому на резьбу перед накручиванием нужно намотать уплотнительный материал, например, фум-лента. Чтобы повысить герметичность конструкции, рекомендуется с двух сторон установить контргайки, с помощью которых муфта зажимается с двух сторон

Единственный минус такого соединения – это сложность разборки узла после длительной его эксплуатации. Резьба на муфте и на трубах прикипает, и это соединение становится практически монолитным. Открыть разъем можно, если хорошо прогреть место стыковки.

Муфта для чугунных труб

Соединение чугунных труб производится раструбным способом и прямым – в этом случае необходима соединительная муфта, которая состоит:

• из самой муфты;
• двух прижимных хомутов;
• двух резиновых манжетов, которые устанавливаются внутри муфты;
• четырех болтов, с помощью которых производится прижим хомутов к основному элементу соединительной конструкции.

Внутри муфты прямо посередине есть упор по всей окружности, который обеспечивает границы установки двух трубных элементов внутри устройства. Перед началом сборки муфта разбирается. Сначала она надевается на одну трубу до упора, затем в нее вставляется другая труба тоже до упора. Герметичность стыка обеспечивают манжеты, установленные по краям муфты на внутренней поверхности. Их внутренний диаметр меньше внешнего диметра трубопровода, что и обеспечивает плотное вхождение труб.

До того как начнется процесс соединения, необходимо на каждый трубный элемент надеть по одному хомуту. После стыкования они плотно прижимаются к основной части и стягиваются между собой болтами.

Муфта для медных труб

Для соединения медных труб используется компрессионная муфта. Состоит она из основного элемента, прижимной гайки, уплотнителя. Процесс стыковки достаточно прост:

1. на конец трубы надевается прижимная гайка.
2. К этому же концу прикладывается муфта.
3. Между ней и трубой нужно вставить уплотнительное кольцо.
4. Теперь рукой накручивают гайку на муфту, тем самым подтягивая последнюю к торцам трубопровода.
5. Чтобы герметичность стыка была стопроцентной, нужно гайку подтянуть ключом.

Такое соединение имеет ряд недостатков:

• Его нельзя использовать в закрытых трубопроводах, потому что под действием вибраций гайка потихоньку откручивается, поэтому периодически ее надо будет подтягивать.
• Нельзя использовать в трубопроводах, в которых материал движется под давлением.
• Не рекомендуется применять при многократном использовании. Качество фитинга падает.

Необходимо отметить, что компрессионные муфты используются и в соединении пластиковых труб, в основном канализационных. Суть соединения одинаковая, отличаются лишь некоторые части изделия.

Виды соединяемых труб

Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.

Металлические

Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:

Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.

Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.

Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.

Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.

Рис. 3 Полипропиленовые переходные фитинги

Полимерные

Основное преимущество труб из полимеров — инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:

Полиэтилен низкого давления ПНД. ПНД — основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.

Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков. Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена — высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.

Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.

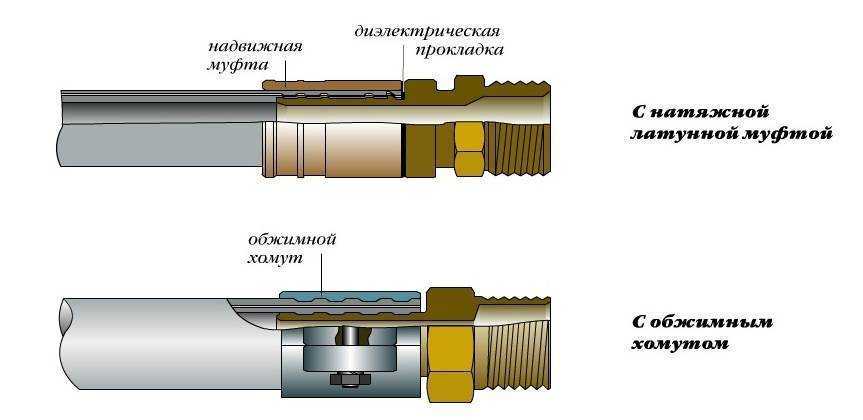

Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид

Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.

Советы по монтажу

Монтаж канализационных систем конструктивно не представляет сложности, главное не забыть, чтобы в раструбе была прокладка, да еще промазать прокладку силиконом.

При прокладке домашних систем холодного водоснабжения чаще всего применяют «холодную сварку».

Технология сварки

«Холодная сварка» напорных систем водоснабжения выполняется при помощи специального клея для ПВХ. Технология вполне банальна: смазать соединяемые поверхности, соединить, выдержать.

Порядок работ

При стыковке трубопроводов с помощью втулок имеются свои особенности, ниже поэтапно расписана последовательность выполнения работ:

• точно перпендикулярно обрезают торцы соединяемых труб, напильником зачищают от заусенцев. Очищают от пыли и стружки с помощью ветоши. Желательно снять небольшие фаски;
• вставляют трубы в муфту до упора, отмечают риской глубину, на которую труба вставляется в фитинг;
• разбирают узел, обезжиривают патрубки и фитинг;
• чистой кисточкой наносят специальный клей на один патрубок снаружи и соответствующую внутреннюю поверхность фитинга. Клей следует наносить быстро и немедленно, пока клей не подсох, вставить трубу в муфту, зафиксировать в этом состоянии 20-30 секунд. Затем следует оставить соединение на 10 минут (если температура воздуха не менее 10°С) – до прочного схватывания. С момента начала нанесения клея до момента фиксации узла должно пройти не более 20-25 секунд, иначе клей начнет застывать и качество сварки ухудшится;

• затем промазывают вторую сторону фитинга и второй патрубок, соединяют, выдерживают;
• необходимо контролировать глубину проникновения трубы в фитинг – она должна вставиться в муфту до сделанной отметки;
• если соединение сделано правильно, в месте стыка появится тонкая полоска выступившего клея – ее необходимо вытереть ветошью;
• желательно закрепить смонтированный участок в креплениях и оставить на сутки;
• необходимо следить за тем, чтобы клей не успевал подсыхать на соединяемых поверхностях. Подсохший клей менее надежно склеивает поверхности;
• заполнять систему водой и испытывать можно не ранее, чем через 24 часа после сварки.

На нашем видео во всех тонкостях показан процесс сварки труб:

Отличия металлических и пропиленовых труб

Металлические трубы обычно выполнены из чугуна или стали, реже – из алюминия или меди.

Чугунные трубы не отличаются надежностью соединения, это материал довольно хрупкий. Можно выделить высокопрочный чугун, который начали изготавливать относительно недавно, он выше по ударной стойкости, но она не превосходит показатели стальных труб.

Сталь более прочный материал, но трубы из него подвергаются коррозии, со временем засоряются, из-за того, что на их стенках постоянно скапливается грязь и оседают различные примеси.

Нержавеющая сталь хоть намного прочнее, и служит долго, но ее трудно обрабатывать, поэтому и цена таких изделий высока. Оцинкованная сталь противостоит коррозии, но при этом трубы из нее очень сложны в установке.

Выбор полипропилена определяется не только высокими техническими характеристиками, но и тем, что для монтажа существует множество типов и видов труб, различающихся по диаметру, структуре и большим разнообразием фитингов. Таким образом, для замены легко найти комплектующие любой конфигурации.

Рекомендуем ознакомиться: Как выбрать и установить полипропиленовый шаровой кран?

Но, пожалуй, единственный недостаток полипропиленовых труб — это невозможность выдерживать очень высокие температуры, предел обычно составляет +80°, и низкие показатели на него также действуют разрушительно. Поэтому прокладка труб из полипропилена вне помещения рекомендуется только под землей.

Металлопластиковая арматура

Когда производится установка труб металлопластикового типа, обжимные соединительные элементы практически не используются, за исключением их разновидности – переходников. С их помощью осуществляется переход под трубную резьбу.

Как правило, в установка этого вида трубной арматуры производится после вводных вентилей, установленных в стояке квартиры, выполняется это при помощи переходников.

Переходник Gebo Quick для водопроводных металлопластиковых труб

Технология монтажа производится следующим образом:

• В первую очередь необходимо обеспечить надежную герметизацию резьбы, для этой цели на нее наматывается специальный уплотнитель (лента ФУМ);
• прилагая умеренное усилие, производится наворачивание муфты, в качестве инструмента используется обычный разводной ключ;

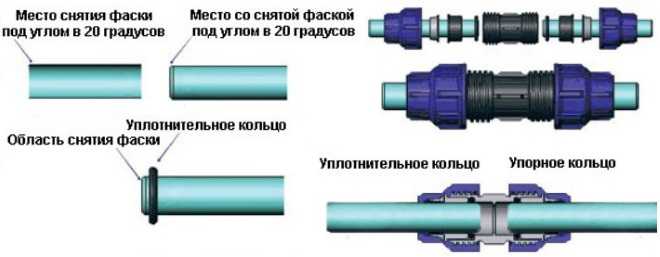

• на следующем этапе внутри трубы снимают фаску, после чего надевают гайку, затем кольцо разрезного типа;
• штуцер заводится внутрь арматуры, удерживая его корпус одним ключом, вторым начинают затягивать до упора гайку. В результате труба плотно соединяется со штуцером.

В тех редких случаях, когда необходимо выполнить соединение труб с помощью муфты, процесс монтажа производится по описанному принципу, за исключением резьбового подключения.

Что такое муфта и зачем она нужна?

Соединительная муфта для пластиковых труб является приспособлением, которое применяется для стыковки элементов сетей отопления или водоснабжения (и не только их). Ассортимент товара данной линейки чрезвычайно широк, и все эти элементы классифицируют по особенностям конструкции, по способу состыковки и другим признакам.

На современном строительном рынке предоставлено множество изделий, по этой причине проблем с выбором не должно возникнуть. Для работы можно приобрести виды самых сложных конфигураций.

Муфты в значительной степени упрощают соединение пластиковых магистралей, используемых в следующих системах:

• водопровода — как холодного, так и горячего;
• сливной системы;
• отопительной;
• нефте- и газо- проводах;
• сетей электротехнического назначения.

Говоря об этих приспособлениях, важно подметить, что они являются универсальными изделиями, которые могут быть переходником между конструкциями, которые имеют различные структурные особенности. Например при соединении гладкостенного участка с гофрированным. Сфер, где применяют данные соединительные элементы достаточно много, основные из них это:

Сфер, где применяют данные соединительные элементы достаточно много, основные из них это:

1. Жилищно – коммунальное хозяйство.
2. Сельское хозяйство.
3. Строительные отрасли.
4. Химпроизводство.
5. Нефтегазовая индустрия.

Помимо этого данный вид соединения часто используют при установке и подведении насосного оборудования.

Кроме этого, деталь нашла широкое применение в домашнем быту. Так, например, соединительная муфта для пластиковых труб на 32 мм монтируется в системах капельного полива. В пластиковую трубу с диаметром 32 мм устанавливают муфты и краны для подведения капельной ленты.

Так же в такую трубу монтируют муфты на 32 мм и мини краны для капельной садовой трубки. А для состыковки двух отрезков применяют зажимные муфты на 32 мм.

А соединительная муфта для пластиковых труб на 110 мм применяется для быстрого соединения частей магистрали большого объема. Материалом для изготовления изделий на 110 мм служат высококачественные виды пластика, которые отлично выдерживают высокие температуры, и служат продолжительное время.

Перечисленные достоинства фитингов на 110 миллиметров дополняет простой монтаж, который может выполнить любой человек.

Виды полипропиленовых фитингов

Вначале отметим одну особенность, которой отличаются фитинги для полипропиленовых труб. Дело в том, что конструктивно соединительные элементы не делятся по назначению для отопления или водоснабжения, как это происходит с трубами ППР. Причина проста: из-за своих небольших размеров фитинг незначительно увеличивается в размерах при нагревании, а значит, не нуждается в армировании. Кроме того, его толщина стенки больше, нежели у трубы, это тоже играет свою роль при линейном расширении материала.

По своему назначению существуют следующие виды фитингов для полипропиленовых труб:

• поворотные элементы — уголки (колена);
• разветвления — тройники и крестовины;
• детали соединительные – муфты;
• переходники;
• прочие элементы.

Каждый из этих видов выполнен под определенный диаметр труб, в частных домах и квартирах размеры фитингов обычно не превышают 50 мм. Элементы, изготовленные целиком из полипропилена, предназначены только для припаивания к трубам, иным путем их подсоединить невозможно. Однако, с целью упрощения монтажа систем, все перечисленные виды соединителей предлагаются в переходном исполнении. То есть, полипропиленовый фитинг с одной стороны приваривается к трубе, а с другой — на нем имеется внутренняя или наружная резьба, залитая в пластмассу.

За счет такого технического решения ассортимент фитингов ППР расширился многократно, позволяя выполнить практически любое присоединение.

Поворотные уголки из полипропилена предлагаются нескольких видов – под углами 30, 45 и 90º, в исполнении под сварку и с резьбовым соединением. Тройники с крестовинами производятся таких же типов, только они еще бывают и переходными, на тот случай, когда надо сделать врезку трубой другого диаметра. Обычные муфты предназначаются для прямой стыковки двух участков труб, а переходные – труб разного диаметра или сделанных из различных материалов.

К прочим элементам можно отнести петельные компенсаторы, пробки, заглушки и обводы пересекаемых трубопроводов

При выборе изделий нужно обращать особое внимание на размеры фитингов для полипропиленовых труб, чтобы они соответствовали диаметрам подводимых участков трубопроводов
