Вентиляция электрощитовой нормы

Введение

Актуализация СП выполнена авторским коллективом: ООО «СанТехПроект» (А.Я.Шарипов, А.С.Богаченкова, В.И.Ливчак), ОАО «СантехНИИпроект» (Т.И.Садовская), ООО ППФ «АК» (А.Н.Колубков), ООО «МАКСХОЛтехнолоджиз» (Г.К.Осадчий), НИИМосстрой (Г.П.Васильев), Третье монтажное управление (А.В.Бусахин), ООО «Данфосс» (В.Л.Грановский).

Изменение N 1 к СП 60.13330.2016 подготовлено авторским коллективом: НИИСФ РААСН (канд. техн. наук А.Ю.Неклюдов), ООО «СанТехПроект» (канд. техн. наук А.Я.Шарипов, М.А.Шарипов, А.С.Богаченкова), АО «ЦНИИпромзданий» (канд. техн. наук Л.В.Иванихина, канд. техн. наук А.С.Стронгин, Д.В.Капко), АС «АВОК СЕВЕРО-ЗАПАД» (д-р техн. наук А.М.Гримитлин, канд. техн. наук А.П.Волков), ООО «Арктос» (канд. техн. наук В.Э.Шкарпет, канд. техн. наук Л.Я.Баландина, К.В.Кочарьянц, И.Н.Тисленко).

Что запомнить

Подводя итоги нашего с Вами обзора средств ПТ для электроузлов, выделим его ключевые моменты.

1. В электрощитовых помещениях обязательно устанавливается ПС.
2. При выборе средств ПТ для электрической подстанции придерживайтесь норм и правил СП 5.13130.2009, СП 9.13130.2009, СНИП 2.02.05-04, ФЗ № 123-ФЗ, ГОСТ 27331.
3. В небольших электроустановках можно использовать пиростикеры.
4. Порошковое ОТВ экономически оправдано и не наносит ущерба материальным ценностям, если соблюдать правила его эксплуатации.

На этом, уважаемые читатели, заканчиваем наш обзор и прощаемся с Вами.

До встречи в следующей статье!

Проектирование электрощитовой

Оборудуя свой дом или какой-либо промышленный объект альтернативными источниками энергии, многие потребители сталкиваются с необходимостью проектирования электрощитовой в отдельном помещении. При этом, если отсутствует возможность оснащения электрощитовой в подходящей комнате, многие вынуждены использовать малопригодные для этих целей подвальные помещения, находящиеся ниже нулевой отметки.

Вне зависимости от предназначения электроустановки, проект электрощитовой должен в полной мере соответствовать требованиям ПУЭ и СНиП

В этой статье постараемся акцентировать внимание на нюансах проектирования электрощитовой в различных помещениях

Архитектурное проектирование электрощитовой

В помещениях с постоянным дежурным персоналом необходимо предусмотреть комфортные условия для работы и нахождения дежурных. В ЭМП должны быть предусмотрены:

• Подача кондиционированного воздуха и отопление в соответствии с санитарными нормами. В местах установки ВРУ, ГРЩ должна быть организована эффективная естественная вентиляция и электрическое освещение.
• Санузел для обслуживающего персонала.
• ЭМП обязано быть оборудовано средствами связи, измерения и сигнализации.

Стены ЭМП должны быть окрашены светлой масляной краской до высоты не менее 2 метров. Остальную поверхность допускается окрашивать светлой клеевой краской в соответствии с рекомендациями по рациональной цветовой отделе помещений. Вентиляцинные каналы ( в том числе в фундаментах машин) по всей внутренней поверхности необходимо окрашивать светлой краской не поддерживающей горения, облицована негорючим пластиком или же глазурованными плитками.

Полы ЭМП должны быть выполнены из материалов, не допускающих образования пыли.

Подвал ЭМП должен быть оборудован дренажным устройством. В случае высокого уровня грунтовых вод еще и эффективную гидроизоляцию. В качестве опор для перекрытия подвала допускается использовать фундаменты машин. В перекрытиях ЭМП необходимо предусмотреть монтажные люки и проемы для транспортировки громоздкого электрооборудования. Перекрытие люка должно обладать той же огнестойкостью, что и перекрытие ЭМП в котором расположен люк.

Кабельные трассы и кабельные туннели, входящие в электрощитовую, в месте примыкания к ЭМП, необходимо отделять огнестойкими перегородками или дверями, открывающимися в обе стороны и оборудованные замком, открывающимся без какого-либо ключа со стороны кабельного туннеля. Степень огнестойкости перегородки должна превышать 0.75 ч, а двери 0.6 ч.

Помещения электрощитовой запрещается располагать под ванными комнатами, душевыми, кухнями, моечными и другими помещениями, связанными с мокрым ведением технологического процесса. В крайних случаях допускается располагать электрощитовые ниже таких помещений, если приняты меры по гидроизоляции стен и перекрытий и полностью исключена возможность попадания в нее влаги с верхних этажей.

Трубопроводы в электрощитовой:

• Прокладывать трубопровод отопления или водопровод через помещения электрощитовой не рекомендуется. При прокладке трубопровод холодной воды необходимо защитить от конденсации влаги, а горячему трубопроводу обеспечить тепловую изоляцию.
• Трубопроводы и вентиляционные короба не должны иметь ответвлений, люков, задвижек, вентилей или фланцев в пределах помещения электрощитовой.
• Прокладка газопроводов или трубопроводов с горючими жидкостями, водостоков и канализации через электрощитовую категорически запрещается.

Двери электрощитовой должны открываться только наружу. При этом помещения ТЦ, ЗТП, ГС обязаны иметь входные двери непосредственно с улицы, а помещения электрощитовой – с улицы и (или) поэтажного коридора.

Примеры расчета кратности воздухообмена

Возьмем для примера помещение высотой 3,5 м и площадью 60 м², где работает 15 человек. Считаем, что воздух загрязняется только от роста концентрации углекислого газа из-за дыхания.

Сначала находим объем помещения: V = 3,5 м × 60 м² = 210 м³.

Учитываем, что 1 среднестатистический человек выделяет 22,6 л углекислого газа в час.

Получаем, что вредные выделения можно рассчитать формулой B = 22,6 × n, где n соответствует количеству людей в помещении.

B = 22,6 л/ч × 15 = 339 л/ч

Для помещений максимально допустимая концентрация углекислого газа равняется 1/1000, или же 0,1 %. Переведем это в 1 л/м³. В чистом воздухе углекислого газа есть около 0,035 %. Переводим в 0,35 л/м³.

Рассчитаем, сколько свежего воздуха понадобится для всех 15 человек:

Q = 339 л/ч : 1 л/м³ – 0,35 л/м³ = 339 л/ч : 0,65 л/м³ = 521,5 м³/ч. Кубические метры в данном случае перешли в числитель, а часы — напротив, в знаменатель.

Помимо расчета по вредным веществам, кратность воздухообмена имеет значение при регулировании количества влаги и тепла в помещении: соответствующие формулы показаны на этом изображении

Определяем кратность воздухообмена:

N = 521,5 м³/ч : 210 м³ = 2,48 раз в час. Выходит, при сменяемости воздуха на уровне 2,48 раз в час концентрация углекислого газа останется в пределах нормы.

Найдем теперь удельную кратность воздухозамещения на 1 человека и на 1 м². Объем помещения при этом должен быть не меньше 210 м³, а высота потолка — от 3,5 м.

521,5 м³/ч : 15 чел. = 34,7 м³/ч на 1 человека

521,5 м³/ч : 60 м² = 8,7 м³/ч на 1 м² площади

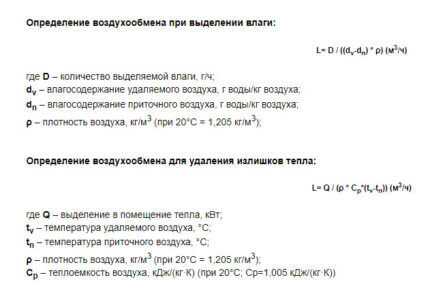

Вредные выделения (B) также рассчитывают через формулу:

B = a × b × V × n, где:

a — коэффициент инфильтрации;
b — концентрация углекислого газа, л/м³ за 1 час;
V — объем помещения, м³;
n — количество людей.

Содержание веществ можно измерять в граммах, а не в литрах — так будет лучше для безопасности.

Какие формулы используют в расчетах

Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.

Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.

Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.

В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.

Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.

Общие требования. Электроснабжение

7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S.

При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

7.1.14. Внешнее электроснабжение зданий должно удовлетворять требованиям гл.1.2.

7.1.15. В спальных корпусах различных учреждений, в школьных и других учебных заведениях и т.п. сооружение встроенных и пристроенных подстанций не допускается.

В жилых зданиях в исключительных случаях допускается размещение встроенных и пристроенных подстанций с использованием сухих трансформаторов по согласованию с органами государственного надзора, при этом в полном объеме должны быть выполнены санитарные требования по ограничению уровня шума и вибрации в соответствии с действующими стандартами.

Устройство и размещение встроенных, пристроенных и отдельно стоящих подстанций должно выполняться в соответствии с требованиями глав разд. 4.

7.1.16. Питание силовых и осветительных электроприемников рекомендуется выполнять от одних и тех же трансформаторов.

7.1.17. Расположение и компоновка трансформаторных подстанций должны предусматривать возможность круглосуточного беспрепятственного доступа в них персонала энергоснабжающей организации.

7.1.18. Питание освещения безопасности и эвакуационного освещения должно выполняться согласно требованиям гл. 6.1 и 6.2, а также СНиП 23-05-95 “Естественное и искусственное освещение”.

7.1.19. При наличии в здании лифтов, предназначенных также для транспортирования пожарных подразделений, должно быть обеспечено их питание в соответствии с требованиями гл. 7.4.

7.1.20. Электрические сети зданий должны быть рассчитаны на питание освещения рекламного, витрин, фасадов, иллюминационного, наружного, противопожарных устройств, систем диспетчеризации, локальных телевизионных сетей, световых указателей пожарных гидрантов, знаков безопасности, звонковой и другой сигнализации, огней светового ограждения и др., в соответствии с заданием на проектирование.

7.1.21. При питании однофазных потребителей зданий от многофазной распределительной сети допускается для разных групп однофазных потребителей иметь общие N и РЕ проводники (пятипроводная сеть), проложенные непосредственно от ВРУ, объединение N и РЕ проводников (четырехпроводная сеть с PEN проводником) не допускается.

При питании однофазных потребителей от многофазной питающей сети ответвлениями от воздушных линий, когда PEN проводник воздушной линии является общим для групп однофазных потребителей, питающихся от разных фаз, рекомендуется предусматривать защитное отключение потребителей при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN проводника. Отключение должно производиться на вводе в здание, например воздействием на независимый расцепитель вводного автоматического выключателя посредством реле максимального напряжения, при этом должны отключаться как фазный (L), так и нулевой рабочий (N) проводники.

При выборе аппаратов и приборов, устанавливаемых на вводе, предпочтение, при прочих равных условиях, должно отдаваться аппаратам и приборам, сохраняющим работоспособность при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN или N проводника, при этом их коммутационные и другие рабочие характеристики могут не выполняться.

Во всех случаях в цепях РЕ и PEN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы.

Допускаются соединения, которые могут быть разобраны при помощи инструмента, а также специально предназначенные для этих целей соединители.

Новинки в области ПТ

Не так давно в мире пожаротушения появились автономные устройства – пиростикеры.

Внешне это небольшая плоская пластина, которую можно наклеить внутрь корпуса защищаемого оборудования, к примеру, электрощитка.

На пластине с одной стороны нанесен огнетушащий состав с микрокапсулами, содержащими жидкость.

Размер микрокапсул 2-100 мкм.

При нагреве эта жидкость переходит в газообразное состояние, подавляя пожар и локализуя очаг возгорания.

Пиростикер удобно устанавливать в небольших электрощитовых, шкафах, коммутационных и подобных конструкциях.

Они не наносят никакого ущерба электрооборудованию.

Эксплуатируются при экстремальных температурах – от -40 С до +820 С. Температура срабатывания – от 100 С до 120 С.

Если Вам нужно обезопасить от пожара один небольшой электрощит, используйте пиростикеры, как самое эффективное средство ПТ.

Вентилирование ремонтного цеха

Особенностью является неравномерное, интенсивное выделение сварочных аэрозолей в определенных зонах. При ремонте крупногабаритного оборудования, машин невозможно организовать локальные вытяжки. Также могут быть ограничения по тепловому снабжению ремонтно-технического блока.

Чертеж вентиляции цеха составляется в соответствии со всеми сопутствующими факторами. Возможна организация локальных климатических зон определенной структуры. На высоте скопления сварочного дыма монтируются воздуховоды, через которые воздухопоток отводится и фильтруется. С другой стороны подается приток (очищенный с добавлением свежей воздушной массы) над рабочей зоной, создавая таким образом воздушную циркуляцию.

Противопожарная дверь в электрощитовой – есть свои нюансы

Владимир 19 января 2016

style=»display:block» data-ad-client=»ca-pub-5367705517370237″ data-ad-slot=»4667332581″

data-ad-format=»auto»>

Приветствую всех собравшихся на моем блоге! Продолжая тему противопожарных дверей, правил их монтажа и эксплуатации, сегодня я подготовил материал на тему, какая должна быть противопожарная дверь в электрощитовой.

Электрощитовая – это  место  где собрано  все  электрооборудование, а значит и  пожарная опасность там  повышенная, поэтому требования к двери должны быть особенными.

Согласно ФЗ №123, установка противопожарных преград должна производиться в общественных зданиях, многолюдных и производственных помещениях, котельных, лабораториях, складских помещениях и электрощитовых.

Электрощитовая – это одна из потенциально опасных зон, где возможен очаг возгорания. Поэтому в целях безопасности конструкция, ведущая в помещение, должна отвечать основным требованиям. Она должна быть:

• Огнеупорная;
• Устойчивая к разрушению;
• Теплостойкая.

Во время пожара, качественная огнеупорная ПД не только сдержит пламя в комнате, но и позволит людям покинуть помещение.

Где располагаются электрощитовые и какие основные нормы?

Помещения с электрооборудованием должны располагаться либо на первом этаже здания, либо в сухом подвале. В местах, где существует потенциальная опасность затопления, ее следует располагать выше максимального уровня затопления.

Нельзя размещать:

1. под уборной;
2. под ванной;
3. в сырых подвалах;
4. под кухнями пищеблоков.
5. под и над жилым помещением.

В многоквартирных домах такие помещения находятся под стояком кухонь. Вход в электрощитовую осуществляется либо с улицы, либо из коридоров, в которых нет квартир.

Из чего изготавливается ПД  электрощитовой?

Несмотря на то, что на рынке сегодня представлен большой выбор ПД: из стекла, керамики, дерева и металла, наиболее распространенной дверью в электрощитовую является все-таки металлическая.

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-5367705517370237″

data-ad-slot=»6305693799″>

Дело в том, что она имеет наиболее доступную цену, а ее минус в виде тяжести не очень важен в таком помещении. Что качается наполнителя такого изделия, то это, в основном, минераловатные плиты на основе базальтовых волокон и диоксида кремния, который способен противостоять какое-то время температуре до 1700 градусов.

Само полотно, из которого изготавливается преграда – это сталь, которая начинает гореть только если температура в помещении составит свыше 2000 градусов.

Учитывая высокий порог потенциальной пожароопасности, дверь в электрощитовую должна обладать самой  высокой степенью огнестойкости — EI 60. Это  самый высокий класс дверей, способный выдержать не менее 60 минут непрерывного огня.

Расчет воздухообмена

Чтобы правильно просчитать параметры вентиляции — количество воздуховодов, их площади сечения, необходимое число вентиляторов, нужно знать объем воздуха в помещениях. Это могут быть как комнаты в квартире, так и служебные объекты. В зданиях социального и промышленного назначения рассчитывается не только обновление воздуха, но и удаление излишнего тепла, загрязнений, влажности. Расчет воздуха бывает следующим:

1. По площади. Это наиболее простая методика определение воздухообмена в помещении, которая обычно используется в жилых зданиях. Параметры рассчитываются с использованием следующей нормы: на 1 м² площади должно поступать 3 м³ свежего воздуха в час. При этом не учитывается число постоянно проживающих там людей. Чтобы посчитать необходимый объем, нужно эту норму умножить на площадь помещения в квадратных метрах.
2. По санитарно-гигиеническим нормам. Обычно метод применяется для расчета вентиляции в больницах, магазинах и других объектах. Главное условие его применения — возможность посчитать примерное количество людей, которые посетили помещение в течение суток. Обычно методика используется для расчета принудительной вентиляции с искусственным воздушным нагнетанием. По санитарным нормам на одного человека, который постоянно находится в помещении, приходится 60 м³/час воздуха, а если там бывают временные посетители, то на каждого добавляется 20 м³/час. Чтобы определить необходимый объем, нужно количество постоянно находящихся людей и посетителей умножить на соответствующие нормы, затем сложить полученные значения.
3. По кратности. Это наиболее сложный способ расчета, при котором учитывается назначение каждого помещения и нормы кратности по нему, приведенные в СНиП. Краткость воздухообмена — это величина, отражающая интенсивность обновления воздуха в помещении. Она равна его объему, поступающему в единицу времени, деленному на объем комнаты. Эта величина показывает, сколько раз воздух сменился в комнате за час. Единица измерения кратности воздухообмена — час в минус первой степени (ч-1). Необходимый обмен будет равен произведению объема помещения в м³ на кратность. Так, кратность воздухообмена в электрощитовой равна 3−5 раз в час, а в комнатах для приема пищи воздух должен меняться не менее 6−8 раз в течение часа.

https://youtube.com/watch?v=lXEupxUjPwU

Нормы вентиляции офиса

Рекомендуется скорость обмена (согласно ГОСТу 30494-2011) до 1/10 метра в секунду вне зависимости от времени года. Несложно будет подсчитать, что для поддержания объёма обмена воздуха на необходимой скорости нельзя обойтись форточным проветриванием, ведь нужна очень качественная система ввода и вывода воздуха, работать будет которая почти всегда. Помимо этого, к офисной вентиляции (так как на неё идёт большая нагрузка) предъявляют особенные требования.

Схема вентиляции воздуха в офисе

В СанПине 2.2.4 представляют нормативы к вентиляционной системе в офисе. Характеристики воздушного микроклимата описаны ниже:

Если период летний, то оптимальной считается температура от 19 до 21 градуса по Цельсию. Влажность же должна составлять 30-45%, но не более 60. Движение воздушного потока должно быть равным 0,2 — 0,3 м/c.

Если период зимний, то оптимальной температурой считается от 23 до 25 градусов по Цельсию. Влажность не должна превышать 60%, однако её идеальное значение примерно равно 50. Движение воздушного потока должно быть равным 0,3-0,5 м/c.

Также СанПин рекомендует следующий уровень влажности в зависимости от температуры:

1. 40-60% при температуре 22-24°С
2. 70% при температуре 25°С
3. 65% при температуре 26°С
4. 60% при температуре 27°С

Обычно небольшой офисы вентилируют малым количеством устройств. Однако если температуру не удаётся сбить ниже 28 градусов, то нужно подключать доволнительные ресурсы.

Норма воздуха на человека в офисе

Рассчитать нужный воздухообмен — задача непростая. Несмотря на то, что проблема известна достаточно долго, отечественные и западные расчёты об оптимальном значении воздухообмена всё ещё противоречивы и иногда не до конца обосновываются.

• Если объём до 20 метров в кубе на человека, то объёмный расход подаваемого в помещение воздуха составит не менее 20 м^3 на человека в час
• Если объём составит 20-40 метров в кубе на человека, то норма будет уже минимум 30
• Если объём помещения на человека более 40 метров, то можно обойтись естественной вентиляцией.
• Если в помещении отсутствуют окна, то нормой уже будет минимум 60 м^3 на человека в час.

Правильный воздухообмен необычайно важен. Он регламентируется множеством документов, соблюдение которых — обязательное условие продуктивной работы в помещении.

Отличная статья 1

Еще больше интересного:

Вентиляция в многоквартирном доме снип

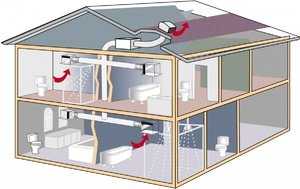

Уже долгое время распространено частное малоэтажное домостроение – коттеджи, таунхаусы… Под объектами такого типа подразумевают жилые одноквартирные дома с количеством этажей выше уровня отметки земли не более трех, отдельнорасположенные или сблокированные.

При создании микроклимата внутри малоэтажного частного здания применим тот же список норм, что и выше, исключая СП 54.13330.2016. Вместо него опираются на свод правил СП 55.13330.2016 «Дома жилые одноквартирные». Свод правил применяется также для жилых одноквартирных домов со встроенными, пристроенными или встроенно-пристроенными нежилыми помещениями, общественного или производственного (ремесленного или сельскохозяйственного) назначения.

Вопросы вентилирования дома непременно возникают уже на стадии планов. Зачастую владелец самостоятельно ищет решения по воздухоснабжению, без привлечения проектировщиков. И хотя следование нормам в этой сфере контролируется меньше, грамотный и ответственный владелец придерживается их.

2 Способы расчета воздухообмена по площади

Для промышленных объектов и жилых домов расчет объема воздуха, пропускаемого через вентиляцию, должен проводиться квалифицированными специалистами. Однако для отдельных комнат можно самостоятельно спроектировать систему или внести некоторые корректировки в ее устройство.

Варианты расчета вентиляции:

• По кратности;
• По санитарным нормам.

Все способы предназначены для того, чтобы определить воздухообмен в помещении, в качестве которого может выступать отдельно взятая комната, полностью жилой дом, производственный объект или совокупность нескольких комнат в одной квартире. Эти методики позволяют посчитать объем воздуха, частоту его обновления, предполагаемый уровень влажности, скорость удаления неприятного запаха и другие параметры.

2.1

Подсчет необходимого воздуха по кратности

Этот способ позволяет быстро подсчитать нужную мощность вентиляционной системы. Норма обновления свежего воздуха в жилом помещении составляет три кубических метра в час на один квадратный метр. Количество находящихся в комнате человек не учитывается, значение имеет только высота, ширина и длина комнаты.

При помощи этих параметров высчитывается общий объем комнаты или дома по формуле: V =(A * B)* H, где H — высота, A — длина, B — ширина. Теперь можно узнать необходимое количество воздуха по формуле: L=n·V, где n — кратность воздухообмена, V — объем помещения, а L — необходимый объем воздуха.

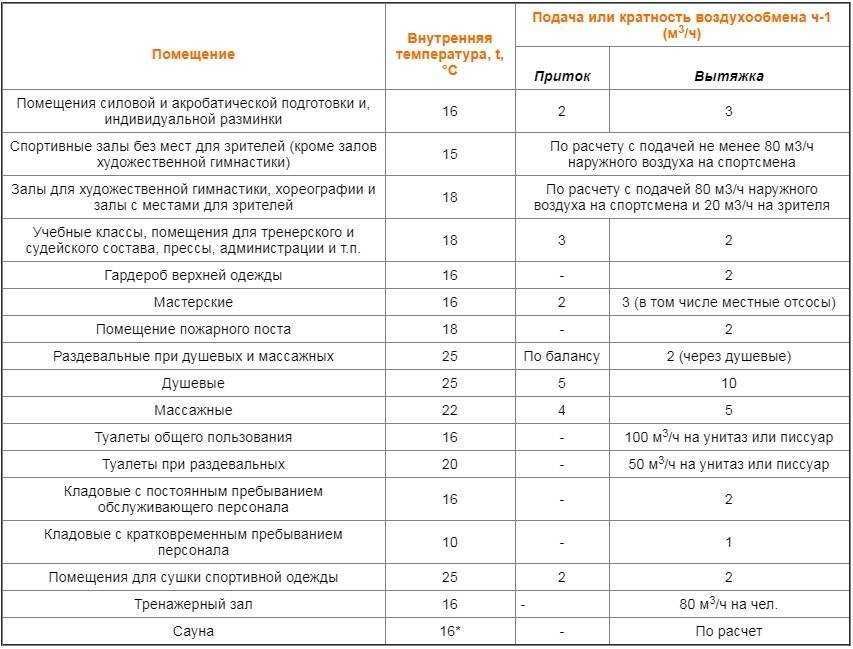

Единица измерения кратности воздухообмена — это число, которое определяет, с какой частотой обновляется воздух в доме или любой другой постройке за некоторый отрезок времени. Равняется отношению объема подаваемого воздуха к объему комнаты. Если говорить простым языком, то это число, показывающее, сколько раз за один час происходит полное обновление воздуха в здании.

https://youtube.com/watch?v=lziR-yA_jOc

2.2

Расчет по санитарным нормам

Эта методика подразумевает расчет по количеству человек, которые постоянно или временно находятся в помещении. Наиболее подходящим такой способ может быть для производственных зданий, больниц, поликлиник, магазинов, прочих коммерческих и административных объектов, где можно подсчитать примерное число посетителей в сутки. Чаще всего применяется для механических вентиляционных систем с принудительным нагнетанием свежего воздуха.

В соответствии с нормами, на одного человека, который присутствует в комнате в течение всего светового дня или на протяжении полных суток, кратность воздухообмена должна быть не менее 60 м3/ч. Для временных посетителей — 20 м3/ч.
