Гильзы для прохода труб через стены снип

Поэтапная расчеканка чугунных труб

В процессе ремонта канализационных коммуникаций своими руками самым сложным моментом может оказаться расчеканка чугунной трубы. Такая манипуляция может потребоваться при ремонте или переустановке стояка. В этом случае необходимо очень аккуратно расчеканить патрубки чугунных труб. Поэтапно эту работу можно сделать так:

Сначала с помощью молотка легонько простучите раструб, при этом действовать необходимо аккуратно, чтобы его не разбить, поскольку неосторожность может привести к необратимым последствиям, например, замена всего стояка. Лучше использовать деревянный молоток.
Если предыдущая закупорка была сделана с помощью каболки, то после простукивания раструб должен свободно шататься и его можно без дополнительных усилий вынуть

В таком случае сделайте следующее:
раскачайте раструб из стороны в сторону;
подденьте отверткой и немного потяните веревку;
зацепите ее плоскогубцами;
не спеша и осторожно вытяните веревку, раскачивая в процессе трубу.
Если после простукивания труба не начала двигаться, значит, предыдущая зачеканка раструбов канализационных труб осуществлялась способом заливки серы. В этом варианте нужно будет избавиться от нее путем выжигания. Для этого поступите следующим образом:
аккуратно прогрейте трубу на стыке по всему диаметру паяльной лампой или горелкой;
легко, стараясь не сломать стенки трубы, дальше простукивайте ее молотком;
если раструб начнет шататься, пробуйте двигать его, используя разводной ключ.

Обратите внимание, что работая с горелкой и серой обязательно, необходимо защитить дыхательные пути маской, чтобы не получить отравление ядовитыми испарениями

После удачного демонтажа, стенки раструба необходимо хорошо почистить с помощью зубила и стамески

Отдельное внимание уделите седлу раструба, поскольку сюда вы поместите уплотнительную резину.
Предварительно покрыв специальным смазочным средством резиновый уплотнитель, поместите его в раструб.

Гильзовка проходов через стены

#1 V@D1k

Модераторы
6 382 сообщений
из: ВЕЛИКОГО Новгорода и СПБ

Сегодня ставим значит на культурном центре 2 Лессара 28 сплиты. через стенку.. нас начали дрюкать что мол проходы трассы в стенах нужно бы загильзовать металическими трубами.. после долгих споров сошлись на 2х стандартных пластмассовых вставышах с обоих сторон стенки по 15см которые идут в комплекте с кватроклиматами якобы для проходов стен.

Собственно по сабжу гильзуете? как чем? и тп..)) Мы как то было дело на большом объекте загильзовывали проходы через пол под 60 кондеи, но в стене никогда =

Пользователи
77 сообщений

Модераторы
6 382 сообщений

из: ВЕЛИКОГО Новгорода и СПБ

Пользователи
82 сообщений

из: Тула

Модераторы
6 382 сообщений

из: ВЕЛИКОГО Новгорода и СПБ

#6 MaXko8

Пользователи
82 сообщений

из: Тула

Хотя можешь пробубнить , типа лишнее железо в бетоне ни к чему , типа даже от арматуры по идее защитный слой бетона от коррозии 5 см )))

А понял) , думал траббл с заказчиком . Да не гильзовали никогда , естественно в стене трасса обмотана полюбас

Важные мелочи

Гильза для трубопровода – важный элемент. И это относится к коммуникациям разных сооружений – жилых, офисных или промышленных. Деталь выполняет ряд функций: механическую, защитную, гидроизолирующую, противопожарную, санитарную, а также повышают срок эксплуатации трубопроводов и облегчают их замену. Устройство гильз для трубопровода зависит от его вида.

Распространенные типы трубопроводов капитальных сооружений таковы:

водопровод холодного и горячего снабжения;
система водоотведения (внутренняя канализация);
теплопровод парового отопления;
дымоход печи.

Элементы, проходящие через строительные конструкции здания, могут быть металлическими (обычно сталь, реже медь), пластиковыми (поливинилхлорид или полипропилен), либо комбинированными (пластик, заключенный в алюминиевый сплав). Для установки гильз важным является материал изделий, проходящих через межкомнатные стены и межэтажные перекрытия, а также материал строительных конструкций. Обычно трубопровод стальной, стены кирпичные, а перекрытия железобетонные.

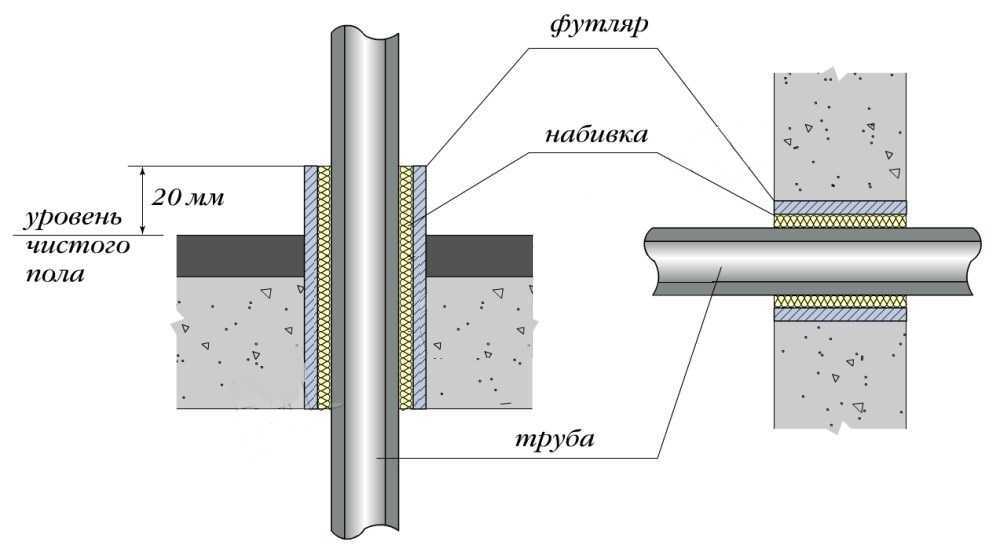

Так выглядит труба в гильзе

Описание

Гильза представляет собой изделие, состоящее из чехла и набивки. Чехол — отрезок стальной или полимерной трубы. В качестве набивки используют мягкий материал, это предотвращает повреждение трубопровода в момент теплового расширения. Кроме того набивка должна быть устойчивой к возгоранию.

Трубопровод может пересекать перекрытия вертикально или горизонтально. Чехол прочно фиксируется в перекрытии или стене независимо от расположения. Соединительные металлические гильзы для соединения труб канализации имеют специальный фланец, который не допускает движение. Закрепить патрон с гладкой поверхностью для трубопровода помогает бетонирование конструкции.

Назначение

Проходя через перекрытия любого сооружения, трубопровод подвергается воздействию больших механических нагрузок и химических веществ. Снизить влияние агрессивной среды помогают дополнительные конструктивные элементы – гильзы.

Гильзы для труб канализации проход через перекрытие – это важный конструктивный элемент, на который возлагается защитная функция от следующих факторов:

Механическое воздействие со стороны строения.
Разрушительное влияние воды и открытого огня.
Препятствие образованию вредных микроорганизмов.

Установленное трубное изделие предназначено для выполнения следующих задач:

Обеспечивать защиту от размыва при непредвиденной аварии в виде протечек трубы канализации. Благодаря патрону здание не пострадает в аварийной ситуации.
Защитный элемент должен защитить поверхность трубопровода в зоне прохода через перекрытие от механического воздействия, деформации и влияния агрессивной среды.
Гильза для канализации предохраняет от температурных изменений, которые оказывают разрушительное воздействие на магистраль и сооружение.
Установленное трубное изделие позволяет быстро выполнить демонтаж канализационной трубы, не причиняя вреда основной конструкции.

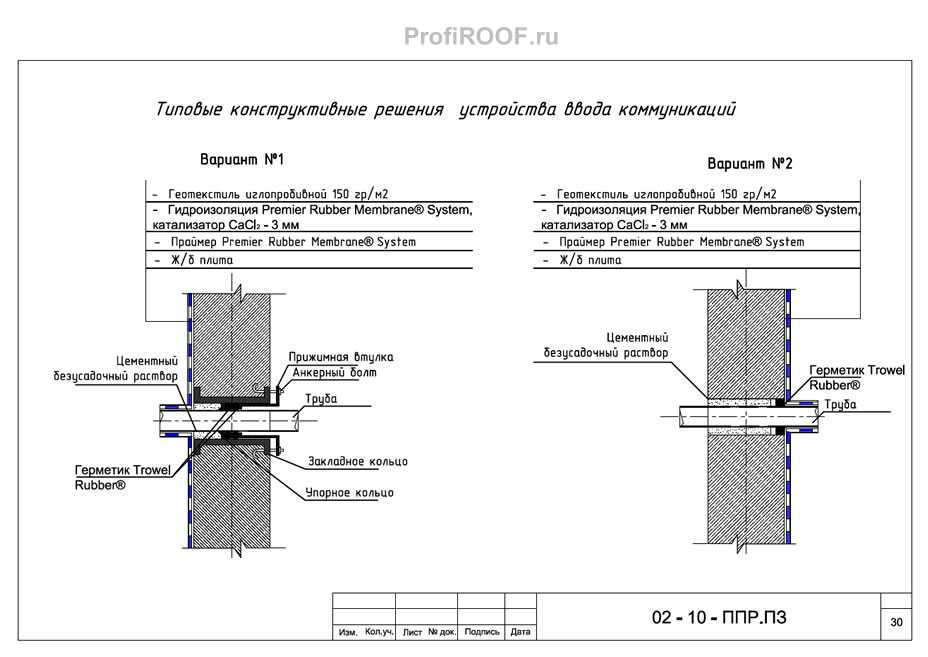

Гидроизоляция вводов коммуникационных систем

Из всех моментов гидроизоляции проходов коммуникаций самым сложным и кропотливым является изоляция вводов. Чаще всего проблемы на этом участке возникают по причине использования традиционных способов с применением цементных и битумных мастик. Значительным недостатком этих материалов является невозможность учета разности расширения разнородных веществ, таких как пластик, металл и цемент, а так же низкая сопротивляемость значительному наружному давлению воды.

Применяемые много десятилетий технологии, могут препятствовать некоторое время проникновению воды и влаги в том случае, если уровень грунтовых и паводковых вод достаточно низкий, и русла проходят в стороне от фундамента. Если же узел герметизации из устаревших материалов располагается в заглубленных конструкциях из бетона, кирпича или железобетона, очень быстро течь образуется именно на этом месте.

Сегодня изготовители гидроизоляционных материалов выпускают универсальные средства, способные сделать прочным и долговечным любой холодный шов, независимо от того из какого сырья выполнены сами трубы, гильзы, гофры. Будь то пластик, нержавейка или другой металл ввод прохода коммуникаций будет герметичным и водонепроницаемым. Это герметики, созданные на основе полиуретанового вещества.

С помощью этих материалов имеется возможность проводить гидроизоляцию входов коммуникаций на любом этапе строительства. Они представляют собой гибкий жгут, который при непосредственном контакте с водой разбухает, и заполняет собой все имеющееся свободное пространство.

Основные параметры труб прямошовных электросварных по ГОСТ 10704-91

По регламенту 10704 устанавливаются размеры на сварные изделия, употребляемые сплавы по регламенту 10705,предельные отклонения от установленных стандартов продукции и выпускаемый сортамент труб.

Диапазон сварных изделий начинается диаметром 10мм и заканчивается 1420мм. Подробнее можно посмотреть в таблице 1 в конце статьи. Толщины стенок производимой продукции представлены в пределах от 1 до 32 мм.

По своей длине продукция по ГОСТ производятся в двух вариантах;

мерная длина – если внешний диаметр меньше 70 мм, то длина будет от 5 до 9 метров, при внешнем диаметре продукции от 70 мм до 219 мм длина составит от 6 до 9 метров. При внешнем d 219 мм — 630 мм мерность будет 10-12 метров. Продукция, d которой > 630 мм выпускаются немерной длины.
немерная длина: 70 мм — длина трубы более 5 метров.

Так как шовная сварная конструкция изготавливается из листового штрипса, то отклонения по толщине стенки обычно минимальны, в среднем допустимы вариации в 10% от начального размера стенки в обе стороны.

Кривизна не может быть > 1,5 мм на погонный метр. Для трубной продукции, которую изначально планируют применять в ответственных строительствах как основной элемент конструкции, допускается кривизна не >1 мм на 1 метр продукции.

Овальность в зависимости от классов точности выпускаемой продукции не должна превышать 1процент наружного диаметра электросварной трубы.

Масса одного метра трубной продукции в теоретической таблице представленного сортамента начинается с 0,22 кг (сортамент 10х1) и заканчивается 1095 кг (сортамент 1420х32). Точный вес каждого типоразмера можно посмотреть в таблице 1 или рассчитать самостоятельно. Для этого нам необходимо знать диаметр продукции и толщину стенки. Применим следующую формулу:

Вес одного метра равен 3,14*(Д-С)*С*Р*П

Д — это диаметр, С-толщина стенки, Р — длина в метрах, П – плотность материала (постоянная величина кг/м3 она равна 7850)

Посчитаем для примера трубу 219*8 — 3,14*(0,219-0,008)*0,008*1*7850=41,6 кг. По таблице 1 вес одного метра такого сортамента заявлен как 41,63.

Важно знать, что у прямошовной продукции, выпущенной по ГОСТ 10706 масса одного метра больше на 1 процент, это происходить за счет заводского усиления сварного шва

Особенности использования

Для гильз применяют отрезки трубных изделий. Лучшим вариантом для этого специалисты называют сталь или полимер. На выбор материала влияет конструкция строения. Так, например, для железобетонных зданий есть смысл ставить элементы из стали, которые не трудно забетонировать и в заводских условиях при производстве стеновых панелей, и на строительных объектах при монтаже магистралей обогрева.

Брать для патрона строительный рубероид не рекомендуют. В этом случае отмечают плохую реакцию полимера на нефтесодержащие материалы.

С целью предотвратить распространения огня, рекомендуется установка специальных отсекателей огня на пересечении трубопровода обогрева и стенок и перекрытий.

Особенности проведения труб

Способ монтажа узла прохода трубы через стену или перекрытие в гильзе зависим от типа прокладываемой коммуникации. И каждый вид имеет свои особенности. Чтобы обеспечить своему строению надежную защиту, в этих отличиях стоит разобраться более детально.

Водопровод

Смотреть видео

Если прокладка этой системы выполнена из стальных изделий, то их обязательно в зоне соединения стенки или перекрытия защищают покрытием, устойчивым к влиянию влаги. Если магистраль предназначается для холодной воды, то понадобиться монтаж специального термического чехла. Это даст возможность избежать появления конденсата на поверхности, и таким образом система будет служить дольше.

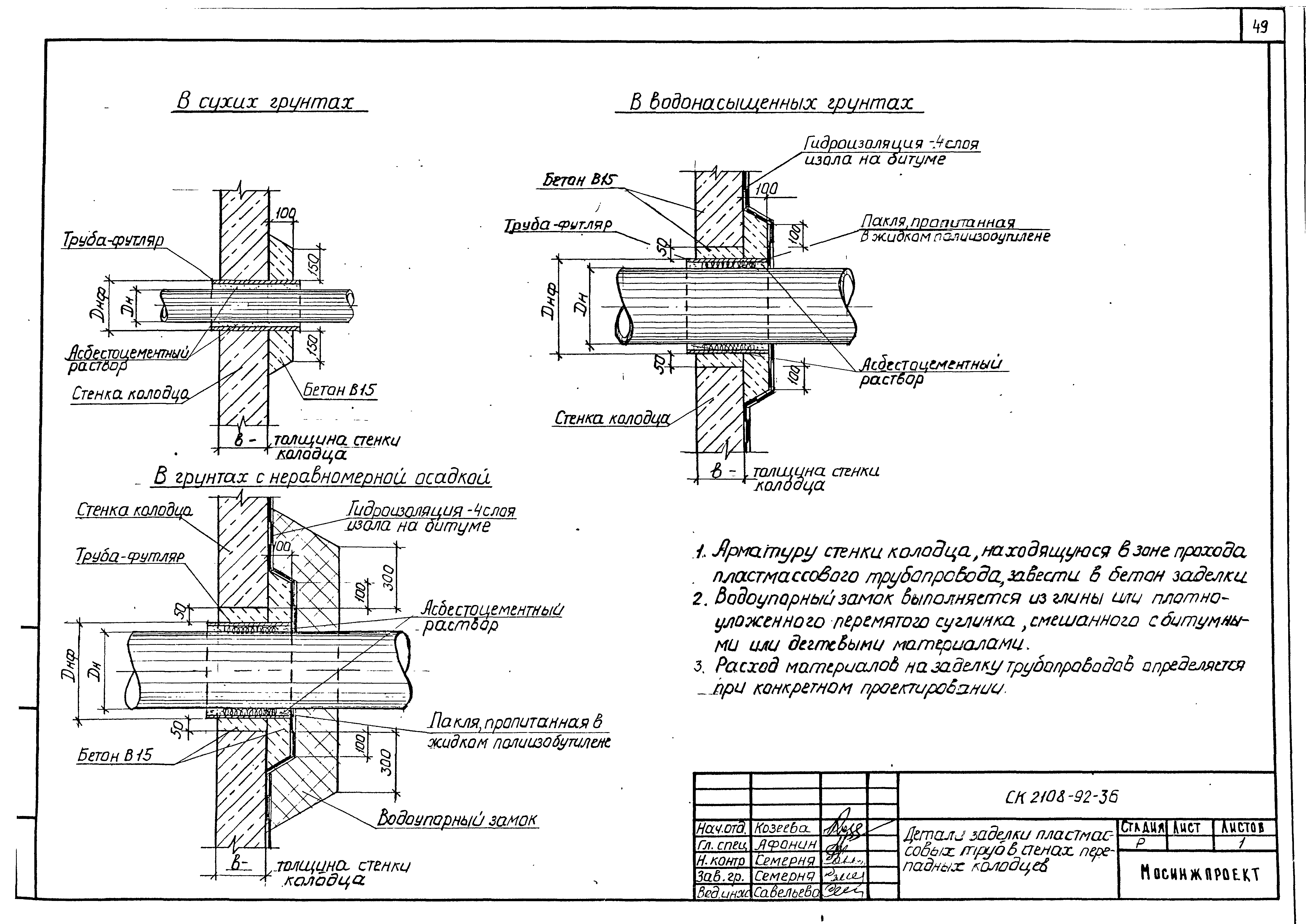

Если в зоне ввода магистрали в жилье есть риск давления грунтовых вод, то мастера рекомендуют ставить в отверстие гидроизолирующие патроны, которые предотвращают попадание воды в подвальные помещения.

Сливные сети

Узел вывода для чугунных изделий отличается от аналогичного устройства из других материалов. Все дело в том, что чугун не нуждается в обустройстве шумоизоляции и армировании.

Сливной сети из пластика в стене потребуется патрон из стали. Длину приспособления на 15 – 20 мм должна превышать такая же характеристика трубы, а протяженность обязана быть больше ширины стенки на 2 – 3 см. Узел в месте прохода сквозь перекрытие или стенку обворачивают гидроизоляцией. А участок прохождения заделывают раствором из цемента.

Паровое отопление

Гильза для прохода труб отопления является обязательным элементом. Это связано с деформацией от температурного влияния на металлические постройки и напряжением на прямых отрезках магистрали при существенном перепаде температуры. Эти факторы становятся причиной появления трещин в строении, а также могут вывести ее из строя.

Особенности монтажа и расположения гильзового устройства в трубах отопления аналогичные такому, которое используется для систем горячего водопровода. Если они проходят через межкомнатную стенку, то можно ставить магистраль не из стали. В таких случаях подходят пластиковые или варианты комбинированного типа от разных изготовителей.

Специфика таких систем заключается в наличии индивидуальных крепежных деталей, в которые включена и гильза для труб отопления. У большинства изготовителей эти элементы отличаются высокой технологичностью и создают все условия для нужного показателя скольжения трубопровода, что обуславливают разнообразные показатели увеличения и деформации пластика от различных изготовителей.

Системы дымоходов

Установка гильз при проведении труб для дымохода должна проходить в строгом соответствии ко всем строительным требованиям.

Если дымоход выполнен из стали, то в вывод сквозь отверстие в перекрытии потребуется установка полой гильзы, для производства которой использовано железо с оцинковкой. Помимо этого верхнюю и нижнюю часть изолируют пластиной, которая будет защищать от огня.

Если при монтаже строительных конструкций для дымохода использован горючий материал, то с внешней стороны полую деталь дополнительно нужно изолировать устойчивым к возгоранию утеплителем.

Для такой установки отлично подходит базальтовое волокно или асбест. С точки зрения пожарной безопасности особого внимания потребует установка отверстия для дымохода в крыше

И очень важно при установке строения с гильзой для дымохода выполнить должный уровень нормативных требований

Смотреть видео

Гильза дымохода.

Нюансы отопительных систем

При устройстве отопительных систем в домах часть труб оказывается в толще фундаментов, перекрытий, стен и т. п. Техническими нормами предусмотрены определенные рекомендации по организации совмещений трубопроводов со строительными конструкциями.

Например, места, где стояки проходят через перекрытия, необходимо заделать цементом на всю толщину организуемого перекрытия, а периметр выше перекрытия на 80-100 мм необходимо защищать цементным слоем в 20-30 мм. Перед тем как заделать стояк раствором трубы, следует обернуть ее рулонной строительной гидроизоляцией без зазора.

Еще один важный момент: при проходе полипропиленовой трубы отопления через строительные конструкции должна быть предусмотрена специально предназначенная гильза для труб.

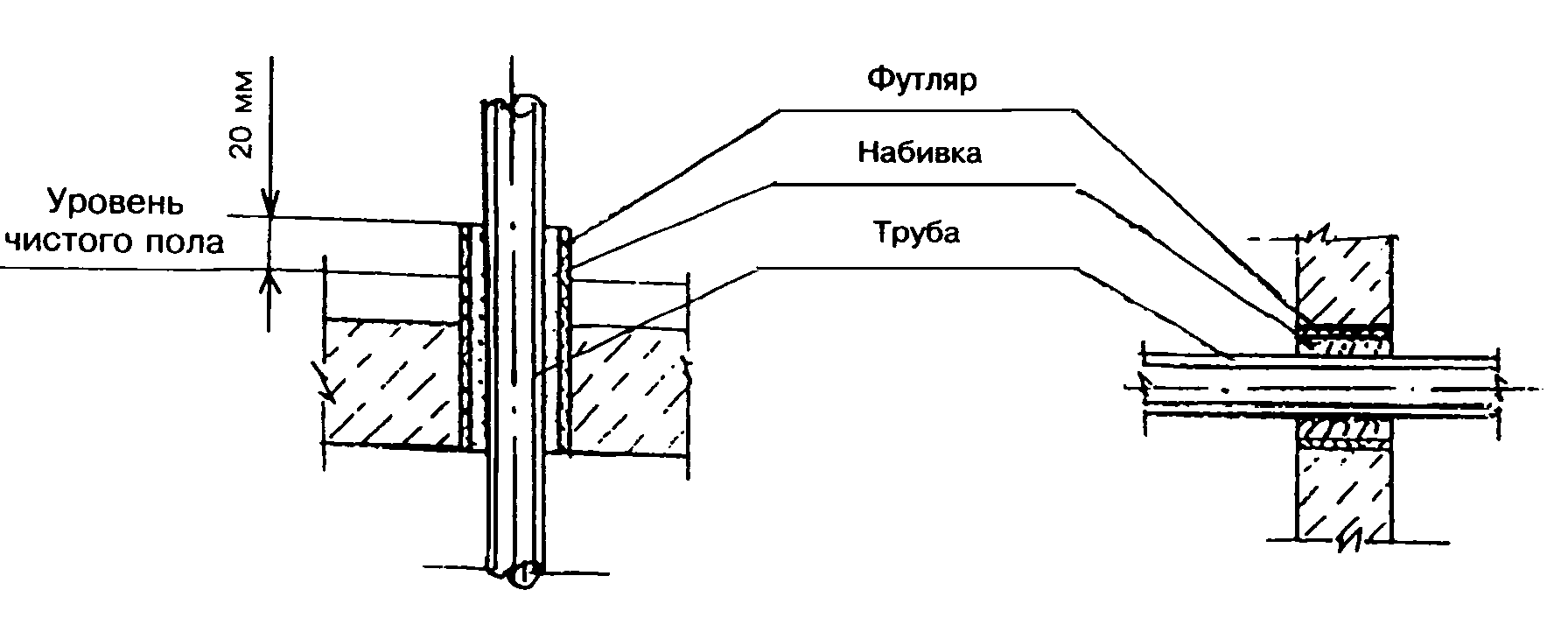

Схема трубы в гильзе.

Межтрубное пространство заделывают мягким негорючим материалом так, чтобы не препятствовать изменению физических параметров трубопровода при его линейных температурных деформациях.

Оснащение трубопроводов гильзами: необходимость или желание

Использование при пересечении труб отопления стен и перекрытий строений специально предназначенных гильз обосновано рядом причин:

Схема монтажа трубы в гильзу.

Участки полимерных стояков чрезвычайно чувствительны к изменениям температуры, что, соответственно, влияет на их способность существенно перемещаться. Установка гильз в подобных случаях позволяет создать условия, при которых трубопровод в случае температурных деформаций (при монтажно-эксплуатационных работах, в результате смены сезонов или времени суток) может свободно перемещаться в стенах и перекрытиях.
Обеспечение возможности демонтажа неисправного участка трубопроводного отопления без его разрушения. Тем не менее, оснащение гильзами каждой строительной трубопроводной конструкции не всегда целесообразно, так как чаще всего их необходимость определяется форс-мажорными обстоятельствами.
Исключение проникновения запахов и насекомых из смежных помещений.

Использование водонепроницаемого материала в процессе заделки пространства между трубой и гильзой не всегда обязательно. Это необходимо лишь в том случае, если гильза находится в перекрытии. К примеру, если при аварии на стояке отопления из металлополимерного трубопровода вода не должна проникнуть через межтрубный зазор на нижние этажи.

Определение размеров и материалов гильз

Внутренний диаметр правильно подобранной гильзы должен превышать наружный диаметр трубы отопления на 5-10 мм.

Длина детали должна быть больше толщины строительной конструкции на 20 мм.

Кроме того, в процессе определения размеров гильз следует учитывать следующее:

В правильно подобранной гильзе, внутренний диаметр должен превышать наружный диаметр на 5-10 мм.

Выступ над перекрытием в 50 мм оправдан для помещений, где возможны случаи подъема уровня воды выше отметки чистого пола (в частности, душевые). Заделка изделия в данном случае должна иметь гидроизоляцию.
Излишний выступ не всегда целесообразен в плане затрат на монтаж – чем короче конструкция, тем она дешевле.
Размеры изделий следует определять в зависимости от метода монтажа трубопровода отопления: при скрытом монтаже есть возможность пренебречь выступом; при открытом монтаже необходимо использовать детали с размерами, обусловленными интерьером помещения.

В любом случае зазор, образующийся между гильзой и полимерной трубопроводной арматурой, не должен препятствовать его высококачественной заделке. Внутренний диаметр гильзы для труб должен предусматривать возможность свободного прохода вышедших из строя трубопроводных деталей.

Проводка труб через перекрытия

Трубопроводы изготавливают из стали, полимерных соединений, меди. Перекрытия могут быть выполнены из твердых материалов (кирпичная кладка, железобетон) или из мягких (гипсолит, древесина, сухие штукатурные составы). Разводка труб в санузле, например, может требовать погружения в толщу перегородок и пола/стен до 10% площади провода. Потому у строителей и монтажников возникают закономерные вопросы:

Как повлияет на рабочие характеристики коммуникации из мягкого материала длительный контакт с твердыми строительными материалами стен и потолков.
Не повредит ли магистраль из твердых сплавов мягкие перекрытия.

Нормативные документы выдвигают расплывчатые и неоднозначные требования. Потому прокладывать такую конструкцию должен только квалифицированный мастер, «кустарничество» здесь неуместно. Неверно проложенный узел трубопровода – это потенциальная опасность ЧП и аварий, ведущая к убыткам

Потому важно знать правильный ответ на эти вопросы

Нормативы СНиП

Неизолированный узел прохода трубы через стену не должен прямо контактировать со строительными конструкциями.
При отсутствии изоляции расстояние от магистрали до штукатурного или облицовочного покрытия должно составлять 35-55 мм (при диаметре прохода в 32 мм), 50-60 мм (при диаметре 40-50). При использовании деталей большего сечения зазор определяется согласно рабочей документации.
Участок прохода стояков через строительные перекрытия обрабатываются раствором цемента по всей толщине последнего.
Фрагменты стояков, выступающие над перекрытием на 8-10 см, защищаются слоем цемента в 2-3 см.
Перед нанесением на канализационный стояк защитного состава трубы надлежит оборачивать рулонной гидроизоляцией сплошным слоем без зазоров.

Важно: требования нормативных документов к технологии пересечения узлами трубопровода различных элементов зданий могут отличаться или противоречить друг другу. Если сомневаетесь в правильности созданного проекта, обратитесь за консультацией к профессиональному сантехнику или строителю

Только зная особенности рабочих материалов и планируемой конструкции, можно создать безаварийный проект.

От чего зависит технология работы:

Материал строительных элементов (несущие стены, перегородки в жилых комнатах, с/у, фундамент и перекрытия).
Места, количество входов и тип пересечения магистралью «преград».
Тип монтажа (открытый/закрытый).
Тип магистрали.
Форма труб.

Требования к прокладке полипропиленовых труб

При изготовлении узлов трубопроводов из полипропилена и металлополимерных сплавов к конструкции предъявляются следующие требования:

Обязательна установка гильз (футляров) для обеспечения мобильности и беспрепятственного перемещения соединения внутри строительного элемента.
Диаметр гильзы берется с расчетом +5-10 мм к рабочему наружному диаметру, её длина должна на 20-50 мм возвышаться над уровнем перекрытия.
В случае скрытой прокладки необходимо предусмотреть возможность термоудлиненния труб.
Концы футляров, зазоры между гильзой и рабочей поверхностью заделывают податливым негорючим материалом так, чтобы оставалась возможность перемещать трубу по продольной оси.Для заделки применяют льняную ткань с пропиткой, канаты, пропитанные раствором полиизобутилена в бензине (из расчета 1:3). Если используется просмоленный канат, пластмассовая труба оборачивается пленкой из полиэтилена или полихлорвинила. При заделке зазора асбестовыми тканями или шнурами концы гильзы герметизируются с помощью гернита

Важно: в некоторых источниках для конструкций из металлополимерных сплавов предписывается использование гильз только из металла или пластмассы, в других говорится, что узел прохода трубы через перекрытие можно монтировать без защитных элементов.
Стыки магистрали запрещено помещать в футляры.

Допускается применение в качестве защиты рубероида, толя или пергамина. Для этого конструкцию оборачивают мягким материалом в два слоя и перевязывают шпагатом. Толщина стенок гильзы и другие технические характеристики рассчитываются исходя из частных задач и типа материала (сшитый полиэтилен, поливинилхлорид) и типа конструкции (холодное/горячее водоснабжение, отопление, канализация, стоки и т.д.)

Также важно учитывать тип помещения, в котором прокладываются узлы соединения квадратных или круглых труб, и технологию подготовки отверстий (как и где – вручную или в заводских условиях)

Гильзы для прохода трубопровода: структура, типы, оборудование

Если вы имеете частный дом или дачу, то этот вопрос станет одним из решающих, потому что любая постройка нуждается в водопроводе, газопроводе и канализации. В двадцать первом веке существует огромное количество возможностей обезопасить жилье от воздействия окружающей среды и атмосферы. Самым безопасным и низкобюджетным методом, является установка гильз.

В большинстве случаев гильзы для трубопровода нужно использовать обязательно

Отсюда вытекает несколько тезисов.

Нужно ли применять гильзы или другие материалы для прохода труб сквозь стены?
Какие футляры лучше?
Какой материал является наиболее стойкими?
Какой внутренний объем проходки в перекрытиях?
Как герметизировать?
На каком расстоянии от перегородок должна располагаться?
С какими трудностями монтажа можно столкнуться?
Можно ли проложить отопление через стены с помощью гильзы?

Ознакомьтесь со статьей, и вы найдете интересующие ответы.

Установка гильз является самым бюджетным и безопасным способом

Структура гильз в стенах и перекрытиях

Первое требование при интеграции трубопровода, газопровода и канализации в строительные конструкции — непрерывность изоляционного слоя. Это требование вызвано тем, что при наличии щелей, отверстий и других дефектов к трубам начинают попадать воздух и пыль, вследствие чего они деформируются и разрушаются.

Естественно, что после постройки жилого дома вы не захотите столкнуться с подобной проблемой, решение которой затратит не только огромное количество времени, но и растрата материалов, вплоть до частичного или полного перезаливания фундамента (перекрытий).

Для предотвращения подобных моментов и существуют гильзы для трубопроводов, канализаций, и кабелей.

Вопрос с гильзами нужно решать во время строительства, потом это будет проблематично

Проход газохода через стену, узел прохода

Для прокладки газохода также используется гильза. Ее делают из трубы по ГОСТ 10704-91. В наружных стенах защитный футляр обязан выступать на улицу на 20-25 мм. Причем с этой стороны промежуток между трубой и гильзой должно быть заделано битумом марки 4. Оставшийся зазор заделывают просмоленной паклей. Внутренний размер футляра должен быть на 20-30 см меньше. Она должна быть заделана цементным раствором в стене. Дальнейший монтаж возможен только после полного высыхания и закрепления гильзы. Учитывая уровень ответственности при строительстве газовых магистралей, а так же тот факт что все газовые системы подлежат обязательной приемке обслуживающими организациями — необходимо с 100% точность придерживаться требований по проходу газовых магистралей через стены и перекрытия.

При проходе трубы через кровлю также устанавливают гильзу. Она должна выступать над наружной поверхностью кровли на 30 см, а над внутренней -2 см. Место между трубой и гильзой также забивают просмоленной паклей, использовать битум необязательно. Саму гильзу необходимо зацементировать только в бетонной части перекрытия. Наружную часть гильзы с улицы и выходящий газопровод защищают от попадания влаги металлическими накладками. Любая заделка должна предусматривать возможность замены или дополнительной прокладки новых комплектующих. Дополнительно: необходимо понимать что гильзы для вентиляционных труб отличаются от специальных кровельных переходов применяемых для выведения дымохода.

Применение гильз при монтаже трубопровода через элементы здания рационально и оправдано. В большинстве случаев это является требованием строительных СНиПов. Гильза позволит своевременно поменять комплектующие трубопровода, обеспечит изоляцию от поверхности стены и компенсирует температурное расширение материала.

Требования к выводным каналам и их виды ↑

Перед обустройством дымохода необходимо учесть ряд моментов, касающихся допустимости прокладки в том или ином помещении. При его проводке через стену должны соблюдаться следующие обязательные условия:

Такой дымоотвод не допускается монтировать рядом с линиями прокладки инженерных коммуникаций. Проводка через стену должна делаться на участке, где отсутствуют стыки между отдельными трубными заготовками. Подготовленное отверстие обязательно ограждается защитным кожухом, под которым в зазорах укладывается теплоизоляционная прокладка. Выводная труба в районе прохода дымохода через стену жёстко фиксируется посредством специальных крепежных элементов, располагаемых с шагом не менее 60 см. Горизонтальные участки при подводке к стене не должны превышать одного метра в длину.

По своему конструктивному исполнению предназначенные для вывода через стену дымоходы делятся на одноконтурные и двухконтурные системы.

Одноконтурное исполнение отводящего дым канала допускается при наружном размещении дымохода в сооружениях из негорючего материала (кирпича и бетона). Его основные преимущества – это относительная простота монтажа и невысокая стоимость. К особенностям этого способа обустройства дымоотвода можно отнести использование стандартных стальных и нержавеющих труб.

При монтаже двухконтурной отводной системы используются не одна, а две вставленные она в другую трубные заготовки. Перед тем как вывести трубы от печи через стену в промежутке между ними размещается слой утеплительного материала. Такой вариант обустройства проходящего через стену дымохода имеет повышенную степень термической защиты и рекомендуется к применению в деревянных строениях.

Понятно, что монтаж дымохода через стену в деревянном доме предполагает его частичную или полную прокладку с внешней стороны жилого здания. Разберём положительные и отрицательные стороны этого способа обустройства выводного канала.

Сборка дымохода и его вывод через стену ↑

Перед началом монтажных работ следует подготовить полный комплект деталей, входящих в состав обустраиваемой конструкции. Он должна состоять из следующих стандартных компонентов:

набор труб и стыковочных элементов (тройников, в частности), необходимых для разветвления дымохода и его вывода наружу;
так называемые «колена», посредством которых удаётся сформировать изгиб трубоотвода под нужным углом (его значение обычно указывается в названии этой заготовки);
крепёжная опорная консоль, посредством которой конструкция фиксируется на стенах (с комплектом специальных хомутов);
специальный смотровой (ревизионный) тройник, одновременно используемый для очистки канала от сажи;
встраиваемый в дымоход сборник влаги (конденсата).

При необходимости в состав конструкции вводятся дополнительные смотровые окна и регулирующие заслонки.

Перед тем, как установить дымоход через стену, следует убедиться в том, что угол его подводки к стене в точности равен 90 градусам (для этих целей может использоваться заранее подготовленный угольник). Одновременно с этим нужно будет снять размеры всех заготовок и нанести разметку в месте вывода трубы через стену, задающую расположение и диаметр отверстия под неё.

Все дальнейшие операции осуществляются в следующей последовательности:

Сначала в деревянной стене в соответствии с разметкой проделывается круглое отверстие, соответствующее диаметру выбранной трубной заготовки (с небольшим запасом на утеплитель). Затем сквозь него прокладывается горизонтальный участок отвода, идущего непосредственно от отопительного прибора. Поверх отводной заготовки монтируется слой теплоизоляции, оптимально подходящей для данных условий, а само отверстие с внутренней стороны закрывается специальным защитным кожухом.

К уложенной горизонтальной трубе под углом 90 градусов снаружи крепится вертикальная часть выводного канала, тройники которой фиксируются с помощью опорных кронштейнов, а стыки закрепляются посредством хомутов. С нижней стороны тройника монтируется конденсационный бак, а основной отводной канал фиксируется на стене посредством тех же хомутов и кронштейнов, располагаемых на удалении не более 60 см один от другого.

Специалисты советуют также организовать изоляцию прокладываемых труб от наружной поверхности стен здания (посредством базальтового минерального утеплителя, например). Этот приём обычно применяется при прокладке дымоходов в строениях из древесных материалов.

В заключении отметим, что пользователи нередко задаются таким вопросом: а как вывести трубу из бани через стену и предъявляются ли к этой процедуре какие-то особые требования?
