Методы расчета количества воды по сечению трубы
Пропускную способность трубопровода можно просчитать, используя несколько различных методик. Можно воспользоваться:
- физическими методами расчета по специальным формулам, отличным при проведении вычислений для водопровода и канализации;
- табличными методами расчета, приводящими приближенные значения, чего в большинстве случаев достаточно для принятия последующих решений. Для получения точных значений пользуются таблицами Шевелевых. В этих таблицах помимо внутреннего сечения учтен целый ряд других параметров, влияние которых сказывается на пропускной способности трубопровода;
- специальными бесплатными онлайн-калькуляторами;
- специальными компьютерными программами для расчета различных параметров, связанных с эксплуатацией трубопроводной системы. Крупные российские компании используют платную отечественную программу «Гидросистема». В интернете можно найти ссылки, позволяющие воспользоваться программой «TAScope», получившей широкое распространение во многих странах.
Методы расчета
На коэффициент трения влияет наличие запорных элементов и их количество Чтобы определить проходимость системы водоснабжения, можно воспользоваться тремя расчетными методами:
- Физический способ. Для выяснения показателей применяют формулы. Для исчисления требуется знание нескольких параметров, в частности, размер сечения трубного отрезка и с какой скоростью передвигается вода в магистрали.
- Табличный метод. Он наиболее прост, поскольку подобрав в таблице показатели, можно тут же выяснить нужные данные.
Программа расчета водоснабжения
- Компьютерное программирование. Подобный «софт» просто отыскать и скачать в Интернете. Он создан специально для нахождения проходимости труб любой системы. Чтобы узнать нужный параметр, надо ввести в программу отправные данные: материал, протяженность, качество теплоносителя.
Последний метод, хоть и самый точный, не годится для расчетов обычных бытовых коммуникаций. Он достаточно сложен, и для его применения потребуется знать самые разные показатели. Чтобы рассчитать простую сеть для частного дома стоит прибегнуть к помощи онлайн-калькулятора. Хотя он и не такой точный, но зато бесплатен и не нуждается в установке на компьютер. Достичь более точной информации можно, сверив рассчитанные программой данные с таблицей.
Как вычислить пропускную способность
Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.
Вычисление на основе сечения трубы
В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.
| Внешнее сечение магистрали (мм) | Приблизительное количество жидкости | |
| В литрах в минуту | В кубометрах в час | |
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
Расчет по температуре теплоносителя
С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.
Вычислить нужные данные можно по специальной таблице:
| Трубное сечение (мм) | Пропускная способность | |||
| По теплоте (гкл/ч) | По теплоносителю (т/ч) | |||
| Вода | Пар | Вода | Пар | |
| 15 | 0,011 | 0,005 | 0,182 | 0,009 |
| 25 | 0,039 | 0,018 | 0,650 | 0,033 |
| 38 | 0,11 | 0,05 | 1,82 | 0,091 |
| 50 | 0,24 | 0,11 | 4,00 | 0,20 |
| 75 | 0,72 | 0,33 | 12,0 | 0,60 |
| 100 | 1,51 | 0,69 | 25,0 | 1,25 |
| 125 | 2,70 | 1,24 | 45,0 | 2,25 |
| 150 | 4,36 | 2,00 | 72,8 | 3,64 |
| 200 | 9,23 | 4,24 | 154 | 7,70 |
| 250 | 16,6 | 7,60 | 276 | 13,8 |
| 300 | 26,6 | 12,2 | 444 | 22,2 |
| 350 | 40,3 | 18,5 | 672 | 33,6 |
| 400 | 56,5 | 26,0 | 940 | 47,0 |
| 450 | 68,3 | 36,0 | 1310 | 65,5 |
| 500 | 103 | 47,4 | 1730 | 86,5 |
| 600 | 167 | 76,5 | 2780 | 139 |
| 700 | 250 | 115 | 4160 | 208 |
| 800 | 354 | 162 | 5900 | 295 |
| 900 | 633 | 291 | 10500 | 525 |
| 1000 | 1020 | 470 | 17100 | 855 |
Поиск данных в зависимости от давления
Давление потока воды общей магистрали учитывается при подборе труб
При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.
Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:
| Расход | Пропускная способность | |||||||||
| Сечение трубы | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 65 мм | 80 мм | 100 мм | |
| Па/м | Мбар/м | Меньше 0,15 м/с | 0,15 м/с | 0,3 м/с | ||||||
| 90,0 | 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 | 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 | 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 | 1000,0 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 | 1200,0 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 | 1400,0 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 | 1600,0 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 | 1800,0 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 200,0 | 2000,0 | 266 | 619 | 1151 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 | 2200,0 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 | 2400,0 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 | 2600,0 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 280,0 | 2800,0 | 317 | 742 | 1364 | 2970 | 4356 | 8568 | 17338 | 26928 | 54360 |
| 300,0 | 3000, | 331 | 767 | 1415 | 3078 | 4680 | 8892 | 18000 | 27900 | 56160 |
Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.
Гидравлический расчет по Шевелеву

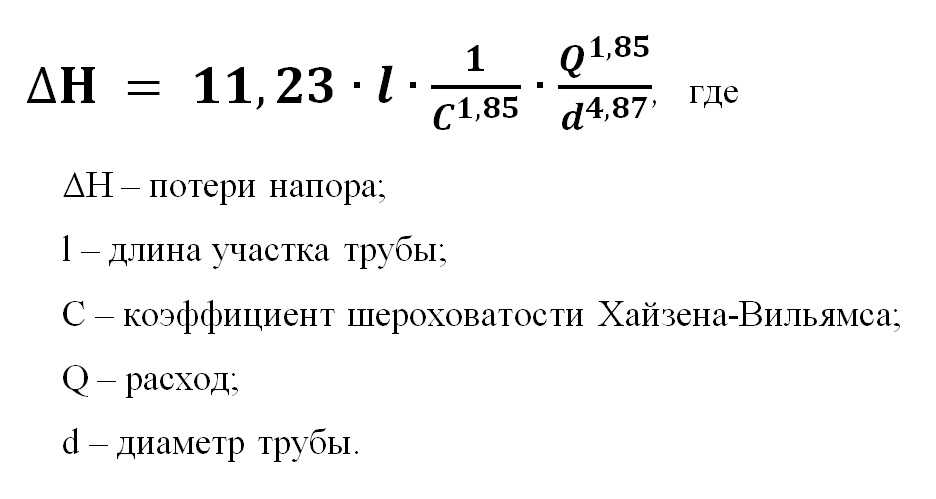

Для наиболее верного выявления показателей всей водоснабжающей сети используют особые справочные материалы. В них определены ходовые характеристики для труб из разных материалов.
В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.
Применение формул
Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.
Скоростные параметры можно взять из таблицы:
| Тип водоподведения | Скорость (м/сек) |
| Городской водопровод | 0,60–1,50 |
| Магистральный трубопровод | 1,50–3,00 |
| Центральная сеть отопления | 2,00–3,00 |
| Напорная система | 0,75–1,50 |
Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.
От чего зависит проходимость трубы
Расход воды будет зависеть конфигурации водопровода, а также типа труб, из которых смонтирована сеть
Проходимость трубных отрезков является метрической величиной, характеризующей объем жидкости, пропускаемый по магистрали за определенный временной интервал. Этот показатель зависит от материала, используемого при производстве труб.
Трубопроводы из пластика сохраняют почти одинаковую проходимость в течение всего эксплуатационного периода. Пластик, по сравнению с металлом, не ржавеет, благодаря этому магистрали не засоряются долгое время.
У моделей из металла пропускная способность снижается год за годом. Вследствие того что трубы ржавеют, внутренняя поверхность постепенно отслаивается и становится шероховатой. Из-за этого на стенках образуется намного больше налета. В особенности быстро засоряются трубы горячего водоснабжения.
Кроме материала изготовления, проходимость зависит и от иных характеристик:
- Длины водопровода. Чем больше протяженность, тем меньше скорость потока из-за воздействия силы трения, соответственно снижается и напор.
- Диаметра труб. Стенки узких магистралей создают большее сопротивление. Чем меньше сечение, тем хуже будет соотношение скорости потока к значению внутренней площади на участке фиксированной длины. В более широких трубопроводах вода перемещается быстрее.

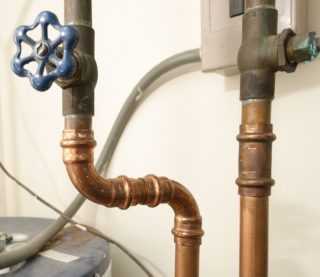

- Присутствия поворотов, фитингов, переходников, кранов. Любые фасонные детали замедляют передвижение водных потоков.
Пример проведения самостоятельных расчетов
Рассмотрим как рассчитать диаметр трубы для коттеджа, в котором проживает 4 человека. В список точек потребления входят ванная, душевая кабинка и унитаз, на кухне установлена стиральная машинка и посудомоечное оборудование. Так как имеется несколько пользователей и факт одновременной работы разного оборудования, сначала нужно определить вероятность. По имеющимся данным получится P = 5,6 × 4/(0,25 × 3600 × 6) = 0,00415.
Расход воды в каждом из помещений получится такой:
- ванная – q = 5 × 0,25 × 0,00415 = 0,00519 л/с;
- кухня – q = 5 × 0,12 × 0,00415 = 0,00249 л/с;
- туалет – q = 5 × 0,1 × 0,00415 = 0,00208 л/с.
Следующий шаг – определение нужного диаметра трубопровода.

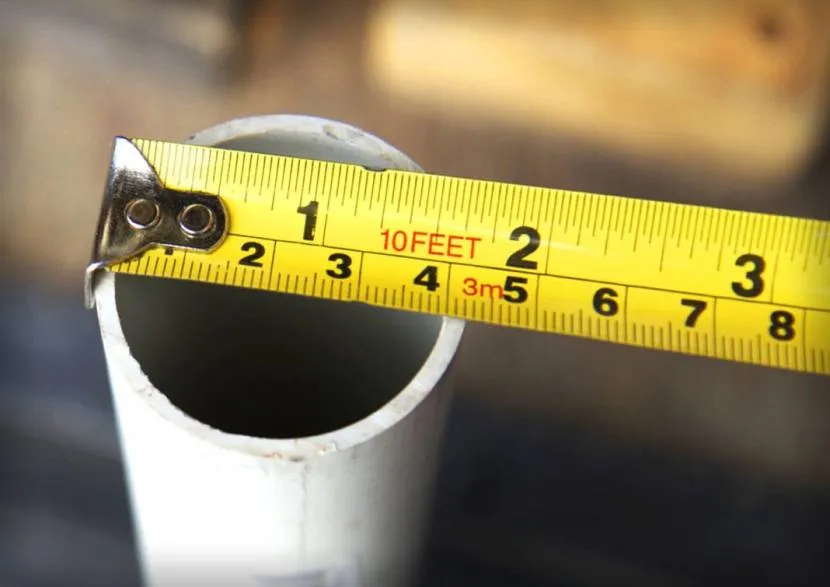

Проверить сечение трубы можно обычной линейкой Источник kipmu.ru
Скорость потока в трубе можно точно вычислить с параллельным расчетом потерь, коэффициента гидравлического трения и других требуемых величин. Проще, несмотря на погрешности, взять информацию из готовых таблиц. Ведь на строительном рынке не существует заготовок, которые отличаются от стандартизованных сечений.
Если за ориентир взять напорный водопровод и продвижение жидкости со скоростью 3 м/с, то по расчетам получатся такие варианты оптимальных диаметров труб.
Ванная – примерно 45 мм:
Кухня – примерно 33 мм:
Туалет – примерно 30 мм:
Подробности
Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб.
К примеру, сквозь трубу в один метр, имеющую сечение один сантиметр, транспортируется намного меньше воды за такое же время, как через трубопрокат с диаметром в 20 метров. Самый большой показатель воды будет у труб с самым большим диаметром и с самым большим давлением внутри них.
Расход воды у трубы при оптимальном давлении. Расчет пропускной способности по диаметру трубопровода нужен, чтобы определить средний показатель водного расхода при хорошем напоре.
Если подбирать диаметр трубы по объему расходуемой воды, учитывая данные таблицы, то сделать это просто, но данные будут неточными. Если учитывать давление и скорость жидкости в трубах, имеющихся на практике, произвести расчеты на месте, то показатели будут более верными.
Таблица приводит данные расчетов расхода жидкости по трубам с часто применяемым сечением и разных значениях давления.
Средний показатель давления в стандартном стояке считается равен от полутора до двух с половиной атмосфер.
Уровень давления зависит от многоэтажности здания, зависимость регулируют, разделяя систему водопровода на сегменты. Работа насосов для подачи воды изменяет скорость жидкости.
Обращаясь к данным таблицы, расчет потребления жидкости производят, учитывая количество кранов, водонагревательных приборов и ванн и т.д.
Изменяя характеристики проходимости труб посредством установки приборов, контролирующих и экономящих водорасход, типа WaterSave, изменяются данные, не соответствующие табличным значениям.
Как определить диаметр согласно СНиП 2.0.4.01 – 85.
Процесс расчета диаметра трубы относится к сложным, требующим инженерных знаний работам. Часто проектируя трубопроводную систему частного дома, все расчеты выполняют своими руками.
Данные расчета для определения водопропускного объема конструкции можно взять из таблицы, при этом надо точно знать сколько сантехнических приборов и кранов подключено к системе.
СНиП 2.04.01 – 85 предоставляет данные, которыми можно воспользоваться, имея вышеуказанные сведения. С помощью этих показателей устанавливают объем жидкости по сечению труб.
Размер диаметра трубопровода влияет на расчет расхода воды. Не профессионалы могут воспользоваться формулой для получения данных, зная давление с диаметром труб.
Как вычислить расход жидкости, зная давление и диаметр.
Для расчетов применяют формулу q=π × d²/4 × V, в которой:
-q расход воды в литрах.
-d внутренний диаметр трубы в сантиметрах.
-V скорость транспортировки жидкости, измеряется м/с.
Если напор воды обеспечивает водонапорная башня, без нагнетающих насосов, значит, скорость жидкости равна 0.7 до 1.9 метров в секунду. При наличии работы насоса прикладывается паспорт с указанием коэффициента имеющегося напора и скоростью движения жидкости.
Внимание! Данная формула для расчетов считается наиболее доступной, но не единственной. Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды
Совсем иначе себя ведет внутренняя поверхность изделий из стали
Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды. Совсем иначе себя ведет внутренняя поверхность изделий из стали.
Показатель коэффициента сопротивления пластиковых труб меньше, продукция устойчива к образованию коррозии, и увеличивает качество пропускной способности системы.
Для чего нужно правильно определять параметры труб
Конечно, понятно, что в сложной технической системы всё должно быть точно рассчитано. Однако остаётся вопрос о том, что плохого может случиться при неподходящем сечении труб.

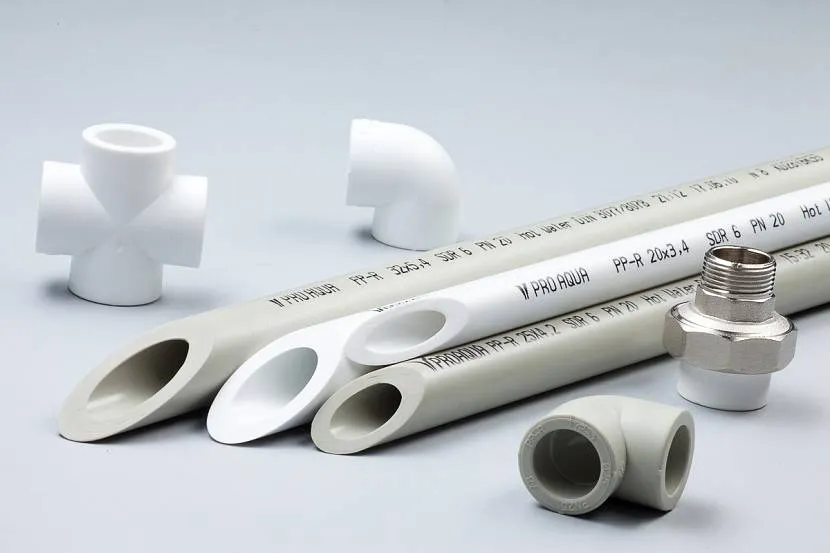

Использование полипропиленовых труб Источник www.tk-stroyresurs.ru
Система потребления и отвода воды в квартире сильно взаимосвязана. Открытый кран на кухне может ослабить течение воды в ванной или прекратить набор её для слива в туалете
Важно понимать, что к этому может привести не только неправильная установка оборудования, но и засорение труб с течением времени

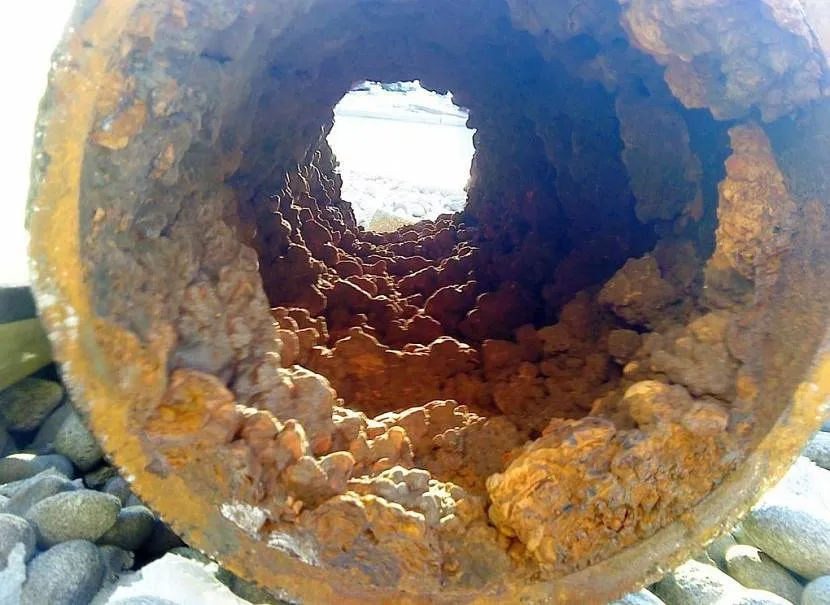

Например, металлические изделия с течением времени ржавеют и покрываются изнутри отложениями от недостаточно чистой воды. Пластиковые лишены этого недостатка. Они не загрязняются и не разрушаются за долгий период времени.
При слишком узких трубах могут возникать проблемы со стоками. Превышение давления в водопроводной сети приведёт к протечкам и повышению аварийности.
Расчёт труб важен при снабжении водой и водоотведении для многоэтажного дома. При этом должны соответствовать друг другу трубы. Подходящие снаружи и те, по которым вода протекает внутри.
Металлопластиковые трубы известны надёжностью и долговечностью Источник images.ua.prom.st
При оплате коммунальных счетов фирмами и организациями не всегда используются счётчики. В этих случаях обычно предъявляется счёт в соответствии с проходимостью трубы.
Трубы в доме могут выполнять различные функции. Они относятся к поступлению горячей и холодной воды, канализации напорной или безнапорной, снабжению природным газом, отоплению. В каждом из перечисленных случаев к ним предъявляются требования, которым они должны соответствовать.
Коммуникации в доме будут работать, не создавая проблем, в том случае, если их пропускная способность определена правильно. В противном случае придётся их ремонтировать.
Как высчитать площадь поперечного сечения
Формула нахождения площади сечения круглой трубы
Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R2. Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.
Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см2, подставляем в формулу S = 2 * 20,25 см2 = 40,5 см2.
Площадь сечения профилированной трубы считается по формуле площади прямоугольника: S = a * b, где a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм2 или 20 см2 или 0,002 м2.
Как рассчитать проходимость трубы
Когда возникает необходимость сделать расчёты, возможно использовать следующие способы:
- Использовать таблицы. Существуют различные варианты, которые соответствуют назначению труб.
- Применять формулы. Существуют несколько вариантов расчётов. Часто используют упрощённые варианты, не учитывающие всех существенных особенностей водопроводной системы.
- Существуют программные продукты, предназначенные для проведения рассматриваемых расчётов. Они обычно дают наиболее точный результат.
- Могут быть использованы онлайн калькуляторы. Для того, чтобы ими воспользоваться, необходимо перейти на соответствующую страницу и ввести нужные данные в соответствии с инструкциями.
Далее рассмотрено несколько способов проведения расчётов.

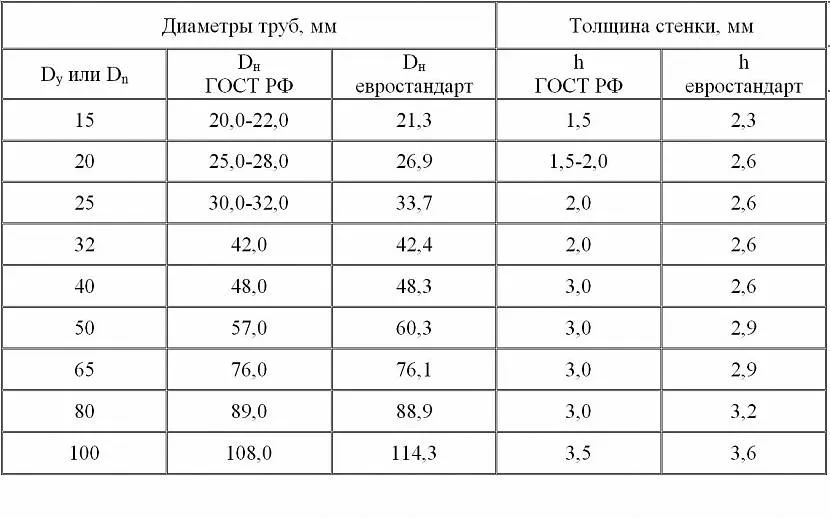

Таблицы для определения пропускной способности Источник ytimg.com
Использование упрощённой формулы
Таким образом на основе знания диаметра трубы и скорости движения потока можно определить проходимость. Для этого можно использовать такую формулу.
q = (V*Пи*d^2) / 4
Здесь использованы такие обозначения:
- q – проходимость, выраженная в литрах в секунду;
- V обозначает скорость воды;
- d представляет собой внутренний диаметр отверстия.
В большинстве случаев скорость находится в пределах 0,8-1,5 метров в секунду. Если используется насос, то производимое им давление и скорость потока указываются в техническом паспорте.
Более точная формула
В этом случае необходимо воспользоваться формулой Дарси. В ней учитываются:
- Длина используемого сегмента трубы (L).
- Коэффициент, который выражает степень торможения потока благодаря трению о стенки, использованию различных видов фиттингов, кривизны стенок и турбулентности. Он носит название коэффициента шероховатости (лямбда).
- Величина вязкости жидкости (ро).

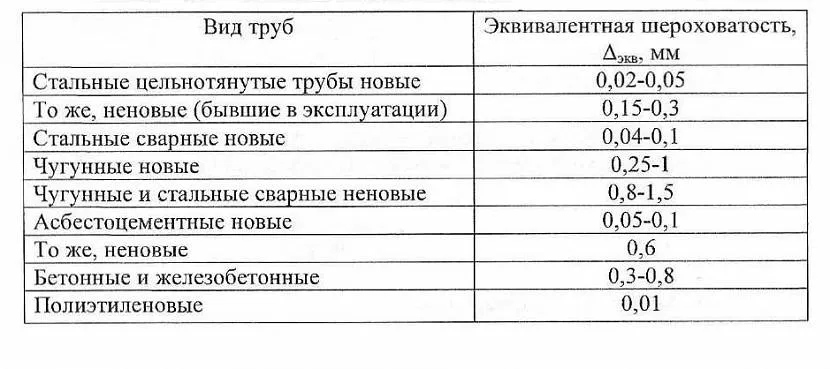

Таблица значений коэффициента шероховатости каждого вида труб (лямбда) Источник ok-t.ru Формула выглядит таким образом.
ПН = лямбда * (L/D) * ((V^2)/(2*g)) * ро
Здесь использованы такие обозначения:
- ПН представляет собой потерю напора. На эту величину должна быть уменьшена расчётная величина водорасхода.
- L – длина трубы, по которой протекает вода.
- D – внутренний диаметр трубы.
- g равно величине ускорения свободного падения.
С помощью формулы Дарси можно учесть особенности труб, но для этого необходимо определить коэффициенты «лямбда» и «ро».
Использование онлайн калькуляторов
Для того, чтобы рассчитать пропускную способность трубы, калькулятор нетрудно найти онлайн. Для этого можно воспользоваться поиском Google, Яндекс или другим. Для этого в строке поиска нужно набрать строку «как рассчитать проходимость трубы, калькулятор» или аналогичную.
Для расчета расхода воды по сечению трубы и давлению калькулятор запросит ввод таких данных:
- Материал для изготовления.
- Вид (конструкционные особенности). Здесь нужно сделать выбор из выпадающего списка.
- Далее нужно указать цель расчёта. Одной из них является вычисление расхода воды.
При расчете расчете диаметра трубы по расходу воды дополнительно потребуется указать падение напора на каждый метр, внутренний диаметр трубы и длину её участка. После нажатия на кнопку на странице появится нужный результат.

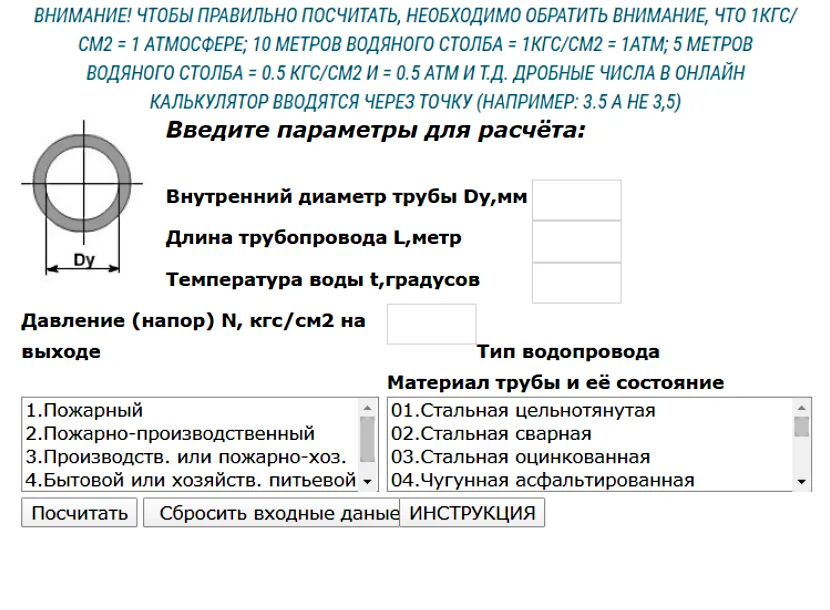

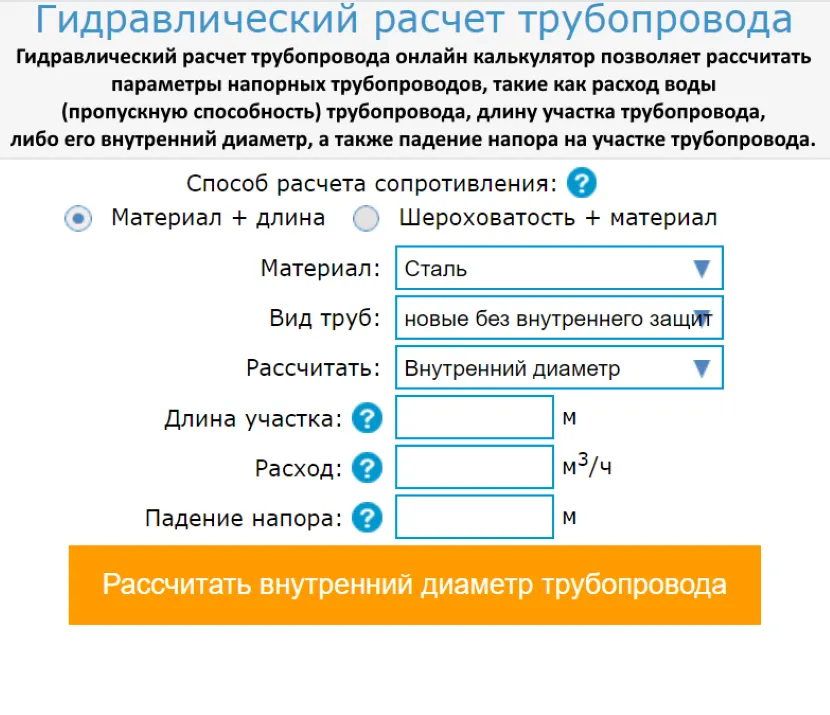

Пример интерфейса калькулятора для гидравлического расчёта трубопровода Источник calc.ru
Во втором случае, перед тем, как посчитать расход воды по диаметру трубы и давлению, надо подготовить данные о типе водопровода, конструкционных особенностях трубы, длина, диаметр, материал изготовления, температура и давление напора.
Пример интерфейса калькулятора для расчёта пропускной способности труб Источник trubanet.ru
От чего зависит проходимость трубы
Чтобы определить то, с какой скоростью расходуется вода, необходимо учитывать несколько различных факторов. На первый взгляд может показаться, что для этого можно ограничиться учётом только диаметра трубы.
При расчёте параметров труб необходимо правильно определить внутренний диаметр Источник stroyobzor.info
На практике необходимо принять во внимание комплекс факторов:
Нужно учитывать длину сегмента трубы, по которой движется жидкость
Важность этого параметра основана на наличии трения стенок и жидкости. Чем длиннее используемый сегмент трубы, тем сильнее он способен замедлить протекание жидкости.
Хотя важную роль играет исходное давление, однако замедляющееся течение жидкости не позволит новым порциям попасть в трубу в течение некоторого времени.
Диаметр влияет на скорость протекания
Однако он воздействует на жидкость несколькими способами. При использовании узких труб степень замедления резко усиливается.
Для стенок может использоваться различный материал. В пластиковых трубах вода течёт с большей скоростью, чем в металлических того же диаметра.
ПВХ трубы не зарастают изнутри в процессе эксплуатации Источник aquaplast.ru
- Время, в течение которого происходит эксплуатация труб. Этот параметр не оказывает существенного влияния на пластиковые трубы, но важен для металлических. Они со временем зарастают изнутри и ржавеют. Это отрицательно сказывается на их проходимости.
- Различные сегменты соединяются при помощи фиттингов, развилок, переходников. Они замедляют прохождения воды. Оказываемое ими торможение необходимо учитывать при расчётах.
Если при определении проходимости игнорировать хотя бы одну из приведённых особенностей, то это может изменить расчётную величину в несколько раз.
Таблицы для определения диаметра и толщины стенок Источник vse-o-trubah.ru
Вычисления сечения по СНИП 2.04.01-85
Прежде всего, необходимо понимать, что расчет диаметра водопропускной трубы является сложным инженерным процессом. Для этого потребуются специальные знания. Но, выполняя бытовую постройку водопропускной магистрали, часто гидравлический расчет по сечению проводят самостоятельно.
Данный вид конструкторского вычисления скорости потока для водопропускной конструкции можно провести двумя способами. Первый – табличные данные. Но, обращаясь к таблицам необходимо знать не только точное количество кранов, но и емкостей для набора воды (ванны, раковины) и прочего.
Только при наличии этих сведений о водопропускной системе, можно воспользоваться таблицами, которые предоставляет СНИП 2.04.01-85. По ним и определяют объем воды по обхвату трубы. Вот одна из таких таблиц:
Однозначно, эти данные по объему, показывающие потребление, интересны, как информация, но специалисту по трубопроводу понадобятся определение совершенно других данных – это объем (в мм) и внутреннее давление в магистрали. В таблице это можно найти не всегда. И более точно узнать эти сведениям помогают формулы.
Уже понятно, что размеры сечения системы влияют на гидравлический расчет потребления. Для домашних расчетов применяется формула расхода воды, которая помогает получить результат, имея данные давления и диаметра трубного изделия. Вот эта формула:
Формула для вычисления по давлению и диаметру трубы: q = π×d²/4 ×V
Если сеть водоснабжения питается от водонапорной башни, без дополнительного влияния нагнетающего насоса, то скорость передвижения потока составляет приблизительно 0,7 – 1,9 м/с. Если подключают любое нагнетающее устройство, то в паспорте к нему имеется информация о коэффициенте создаваемого напора и скорости перемещения потока воды.
Данная формула не единственная. Есть еще и многие другие. Их без труда можно найти в сети интернета.
В дополнение к представленной формуле нужно заметить, что огромное значение на функциональность системы оказывают внутренние стенки трубных изделий. Так, например, пластиковые изделия отличаются гладкой поверхностью, нежели аналоги из стали.
По этим причинам, коэффициент сопротивления у пластика существенно меньше. Плюс ко всему, эти материалы не подвергаются влиянию коррозийных образований, что также оказывает положительное действие на пропускные возможности сети водоснабжения.
Определение потери напора
Расчет прохода воды производят не только по диаметру трубы, он вычисляется по падению давления. Вычислить потери можно посредством специальных формул. Какие формулы использовать, каждый будет решать самостоятельно. Чтобы рассчитать нужные величины, можно использовать различные варианты. Единственного универсального решения этого вопроса нет.
Но прежде всего, необходимо помнить, что внутренний просвет прохода пластиковой и металлопластиковой конструкции не поменяется через двадцать лет службы. А внутренний просвет прохода металлической конструкции со временем станет меньше.
А это повлечет за собою потери некоторых параметров. Соответственно, скорость воды в трубе в таких конструкциях является разной, ведь по диаметру новая и старая сеть в некоторых ситуациях будут заметно отличаться. Так же будет отличаться и величина сопротивления в магистрали.
Так же перед тем, как рассчитать необходимые параметры прохода жидкости, нужно принять к сведению, что потери скорости потока водопровода связанны с количеством поворотов, фитингов, переходов объема, с наличием запорной арматуры и силой трения. Причем, все это при вычисления скорости потока должны проводиться после тщательной подготовки и измерений.
Расчет расхода воды простыми методами провести нелегко. Но, при малейших затруднениях всегда можно обратиться за помощью к специалистам или воспользоваться онлайн калькулятором. Тогда можно рассчитывать на то, что проложенная сеть водопровода или отопления будет работать с максимальной эффективностью.
Зависимость водного давления от диаметра трубопровода
Между давлением водного потока и трубным диаметром наблюдается прямая зависимость, описываемая законом Бернулли. Согласно нему при возрастании давления воды скорость течения снижается, и наоборот.
При пропускании постоянного водного потока через трубы с различным сечением обнаруживается, чтов узких частях давление меньше, чем в широких. При переходе воды из широкой части в узкую, давление снижается, и наоборот.
В трубах с различным сечением за одинаковый промежуток времени протекает равный объем воды. Поэтому на широких участках она течет медленнее, чем по узким.
Таблица соотношения
Водорасход напрямую зависит от пропускной способности. Это такая величина, которая показывает максимальный объем, проходящий через систему за определенный временной промежуток и при определенном давлении.
Для труб с разным диаметром такая величина разнится. Подробная информация указана в таблице ниже:
Подходящая скорость жидкости, в зависимости от вида трубопровода
Прежде всего учитываются минимальные затраты, без которых невозможно перекачивать жидкость. Кроме того, обязательно рассматривается стоимость трубопровода.
При расчете, нужно всегда помнить об ограничениях скорости двигающейся среды. В некоторых случаях, размер магистрального трубопровода должен отвечать требованиям, заложенным в технологический процесс.
На габариты трубопровода влияют также возможные скачки давления.
Когда делаются предварительные расчеты, изменение давление в расчет не берется. За основу проектирования технологического трубопровода берется допустимая скорость.
Когда в проектируемом трубопроводе существуют изменения направления движения, поверхность трубы начинает испытывать большое давление, направленное перпендикулярно движению потока.
Такое увеличение связано с несколькими показателями:
- Скорость жидкости;
- Плотность;
- Исходное давление (напор).
Причем скорость всегда находится в обратной пропорции к диаметру трубы. Именно поэтому для высокоскоростных жидкостей требуется правильный выбор конфигурации, грамотный подбор габаритов трубопровода.
К примеру, если перекачивается серная кислота, значение скорости ограничивается до величины, которая не станет причиной появления эрозия на стенках трубных колен. В результате структура трубы никогда не будет нарушена.
Расчет падения напора и гидравлического сопротивления
Полные потери напора жидкости включают в себя потери на преодоление потоком всех препятствий: наличие насосов, дюкеров, вентилей, колен, отводов, перепадов уровня при течении потока по трубопроводу, расположенному под углом и т.д. Учитываются потери на местные сопротивления, обусловленные свойствами используемых материалов.
Другим важным фактором, влияющим на потери напора, является трение движущегося потока о стенки трубопровода, которое характеризуется коэффициентом гидравлического сопротивления.
Значение коэффициента гидравлического сопротивления λзависит от режима движения потока и шероховатости материала стенок трубопровода. Под шероховатостью понимают дефекты и неровности внутренней поверхности трубы. Она может быть абсолютной и относительной. Шероховатость различна по форме и неравномерна по площади поверхности трубы. Поэтому в расчетах используется понятие усредненной шероховатости с поправочным коэффициентом (k1). Данная характеристика для конкретного трубопровода зависит от материала, продолжительности его эксплуатации, наличия различных коррозионных дефектов и других причин. Рассмотренные выше величины являются справочными.
Количественная связь между коэффициентом трения, числом Рейнольдса и шероховатостью определяется диаграммой Муди.
Для вычисления коэффициента трения турбулентного движения потока также используется уравнение Коулбрука-Уайта, с использованием которого возможно наглядное построение графических зависимостей, по которым определяется коэффициент трения:
В расчётах используются и другие уравнения приблизительного расчета потерь напора на трение. Одним из наиболее удобных и часто используемых в этом случае считается формула Дарси-Вейсбаха. Потери напора на трение рассматриваются как функция скорости жидкости от сопротивления трубы движению жидкости, выражаемой через значение шероховатости поверхности стенок трубы:
Потери давления по причине трения для воды рассчитывают по формуле Хазена — Вильямса:
Определение показателя
Давление в трубопроводе принято подразделять на следующие виды: рабочее, условное, пробное и расчётное. Без знания их отличий произвести расчёт перепада давления транспортируемой по инженерной коммуникации жидкости будет сложно. Соответственно, при подборе подходящих элементов водопровода хозяин столкнётся с трудностями, не позволяющими обеспечить комфортное пребывание в жилом помещении.
- Рабочее. Это наружное или внутреннее, обязательно максимальное избыточное давление, фиксируемое при стандартных составляющих протекания процесса транспортировки воды в нормальных условиях.
- Условное. Используют этот показатель при расчёте прочности трубопроводов (и сосудов), которые функционируют под определённым давлением при температуре воды 20˚С.
- Пробное. Этот простой показатель измеряется во время испытания конструкции. На его основе отслеживается поведение элементов системы при изменении давления в водопроводе. Такой подход служит своего рода генеральной страховкой перед прокладыванием сети.
- Расчётное. Под таковым подразумевается максимальное избыточное давление в полости трубопровода, продуцируемое транспортируемым по нему веществом. Следует учитывать, что воздействию подвергаются не только трубы, но и все элементы, входящие в состав инженерной коммуникации. Именно на основе расчётного давления определяется толщина стенки водопроводной трубы. От этого зависит функциональность, а также длительность эксплуатации системы и, конечно же, безопасность обитателей дома.
Напор воды в кране зависит от давления в водопроводной системе
Расчет теплопотерь дома
Перед расчетом водяного теплого пола, нужно сначала рассчитать теплопотери дома. Теплопотери — это количество тепла, которое помещение теряет за единицу времени. Для снижения теплопотерь используются отопительные приборы, к примеру радиаторные обогреватели, отопительные трубы, а также теплый пол. Помимо этого, сократить теплопотери возможно при установке стеклопакетов и изоляции стен различными материалами, которые способны сохранить тепло внутри помещения.
Расчет теплопотерь — это важный параметр при проектировке жилого помещения. При этом необходимо учитывать:
- площадь помещения;
- площадь всех окон;
- высоту потолка;
- количество наружных стен;
- температура с наружной стороны помещения;
- тип окон;
- теплоизоляцию стен;
- тип помещения, находящегося выше.
В основном теплопотери зависят от разницы в температурах вне помещения и внутри него, а также в степени теплоизоляции окон, стен, перегородок. Для более точного расчета теплопотерь можно воспользоваться одним из множества онлайн-калькуляторов. Они довольно просты и понятны в использовании, достаточно ввести необходимые значения и расчет будет произведен автоматически. В таких калькуляторах возможно рассчитать теплопотери через окна, потолки, стены, пол. Это позволит получить детальную информацию, на основе которой следует рассчитывать мощность отопительного оборудования.
Принято считать, что теплый пол справится, если теплопотери не превышают 100 Вт на метр площади. Если данный показатель превышен, придется прибегать к установке дополнительного прибора отопления.
Как рассчитать стенки трубы по давлению
Точный расчёт данного показателя стальных труб, которые работают под воздействием избыточного внутреннего давления, включает два этапа. Сначала вычисляется так называемая расчётная толщина стенки. Затем к полученному числу прибавляется толщина износа от коррозии.
Расчет давления необходим для подбора толщины стенок трубы
Таким образом, обобщённая формула для расчёта толщины стенок выглядит следующим образом:
Т= РТС+ПК,
где: Т – искомый параметр – толщина стенок; РТС – расчётная толщина стенок; ПК — прибавка на коррозионный износ.
Расчётную толщину стенки в зависимости от давления вычисляем по следующей формуле:
РТС = ВИД×Днар/230×ДР×КПШ+Р ,
где: ВИД – внутреннее избыточное давление; Днар. – наружный диаметр трубы; ДР — допустимое напряжение на разрыв; КПШ – коэффициент прочности шва. Его значение зависит от технологии изготовления труб. На завершающем этапе расчета стенки трубы по давлению прибавляем к РТС значение параметра ПК. Берётся оно из справочника.
