Что такое периодическая составляющая тока короткого замыкания

Короткие замыкания и их классификация. Последствия КЗ на реальных примерах

Добрый день, уважаемые читатели сайта «Заметки электрика».

Давно хотел написать статью про короткое замыкание. Но все как то не доходили руки.

Сегодня решился, потому как повлияли на меня последние события, произошедшие на распределительной подстанции нашего предприятия.

Ранее в статьях мы говорили, что повреждения в электроустановках вызывают короткие замыкания, или сокращенно, к.з.

Короткое замыкание — это одно из самых тяжелых и опасных видов повреждения.

Вы спросите почему? Читайте ниже.

Что же такое короткое замыкание?

Википедия на этот вопрос отвечает, что короткое замыкание — это:

Определение прочитали.

А теперь давайте рассмотрим подробно, что же происходит с параметрами электроустановки в момент короткого замыкания.

При возникновении короткого замыкания, напряжение на источнике питания, а правильнее назвать ЭДС, замыкается «накоротко» через небольшое (малой величины) сопротивление кабельных и воздушных линий, обмоток трансформаторов и генераторов. Отсюда и название «короткое замыкание».

В «накоротко» замкнутой цепи появляется ток очень большой величины, который и называется током короткого замыкания.

Классификация коротких замыканий

Рассмотрим классификацию коротких замыканий.

Короткие замыкания разделяются по количеству замкнувшихся фаз:

• трехфазные короткие замыкания
• двухфазные короткие замыкания
• однофазные короткие замыкания

Короткие замыкания разделяются по замыканию:

Короткие замыкания разделяются по количеству замкнувшихся точек в сети:

• в одной точке
• в двух точках
• в нескольких точках (более двух)

Пример

Рассмотрим пример.

Допустим, что наш потребитель питается с подстанции через воздушную линию (ВЛ) электропередач. Питающая линия является транзитной, поэтому питание потребителя осуществляется отпайкой от линии ВЛ в точке «О».

Пунктирной линией под номером 2 показан уровень напряжения на протяжении всей воздушной линии до возникновения короткого замыкания.

По рисунку видно, что напряжение в любой точке электрической сети равно разнице ЭДС источника питания и падения напряжения в электрической цепи до необходимой нам точки.

Например, напряжение в точке «О» можно рассчитать по формуле

Uо = E — I*Zo, где

• E — ЭДС источника питания, в нашем случае генератора
• Zo — полное сопротивление воздушной линий от источника питания до точки «О» (состоит из активного и реактивного сопротивления)
• I — ток, протекающий по воздушной линии в данный момент времени.

Аналогично, можно рассчитать напряжение в любой точке нашей воздушной линий.

Предположим, что по каким-либо причинам произошло короткое замыкание на воздушной линии, но за пределами нашей отпайки. Назовем эту точку короткого замыкания буквой «К».

Последствия ОЗЗ

Несмотря на преимущества изолированной нейтрали, такой режим работы имеет ряд недостатоков:

1. В зависимости от разветвленности сети емкостной ток может находиться в пределах от 0,1 до 500 ампер. Такая величина тока может представлять опасность для животных и людей, находящихся рядом с местом замыкания, по этой причине данные замыкания нужно выявлять и отключать, так же, как это делается и в сетях с глухозаземленной нейтралью.
2. В большинстве случаев при ОЗЗ возникает дуговое замыкание на землю, которое может носить прерывистый характер. В таком случае, в процессе дугового замыкания возникают перенапряжения, превышающие в 2-4 раза номинальное фазное напряжение. Изоляция в процессе замыкания может не выдержать такие перенапряжения, вследствие чего возможны возникновения пробоя изоляции в любой другой точке сети и тогда замыкание развивается в двойное короткое замыкание на землю.
3. В процессе развития и ликвидации ОЗЗ в трансформаторах напряжения возникает эффект феррорезонанса, что с высокой вероятностью приводит к их преждевременному выходу из строя.

Несмотря на перечисленные недостатки ОЗЗ не требует немедленного ликвидации повреждения. Согласно ПУЭ, при возникновении ОЗЗ возможно эксплуатация сети без отключения аварии в течении 4 часов, которые выделяются на поиск поврежденного участка.

Понятие «короткое замыкание»

Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, что не предусмотрено нормальным режимом работы цепи и приводит к критичному росту силы тока в месте соединения.

Таким образом, КЗ приводит к образованию разрушительных токов, превышающих допустимые величины. Что способствует выходу приборов из строя и повреждениям проводки. Для того, чтобы понять, что может спровоцировать этот процесс, нужно детально разобраться в процессах, происходящих при коротком замыкании.

По закону Ома сила тока (I) обратно пропорциональна сопротивлению (R)

Пример применения закона Ома к лампе накаливания мощностью в 100 Вт, подключенную к электросети в 220В. Здесь можно с помощью закона Ома рассчитать величину тока для нормального режима работы и короткого замыкания. Сопротивление источника и электропроводки проигнорируем.

Электрическая схема нормального режима работы (a) и короткого замыкания (b)

Вот пример нормальной цепи, по которой ток течет от источника к лампе накаливания. На схеме ниже изображен этот процесс.

Пример нормальной цепи, ток течет от источника к лампе

А теперь, представим, что произошла поломка, из-за которой в цепь попал дополнительный проводник.

Дополнительный проводник замыкает цепь

Сопротивление проводников стремится к нулю. Вот почему большая часть электрического тока после замыкания сразу потечет через дополнительный проводник, как бы избегая лампы накаливания с высоким сопротивлением. Результатом будет некорректная работа прибора, потому, что он не получит достаточно тока. И это еще не самый опасный вариант.

Как известно, по закону Ома сила тока обратно пропорциональна сопротивлению. Когда давление в цепи падает в результате короткого замыкания — на несколько порядков возрастет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.

При многократном росте силы тока проводники мгновенно нагреваются. А теперь представим, что в сети нет предохранителей либо они не сработали достаточно быстро. В результате проводники плавятся, а изоляция начинает гореть. Зачастую, так возникают пожары в результате короткого замыкания.

Виды коротких замыканий

Схемы кз

Короткие замыкания в быту:

• однофазные – происходит, когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего. Обозначен, как однофазное с землей К(1)
• двухфазные – ( К2)происходит, когда одна фаза замыкается на другую, относится к несимметричным процессам. Есть еще 2-х фазное с землей К (1,1)в системах с заземленной нейтралью;
• трехфазные – происходит, когда замыкаются сразу три фазы. Самый опасный вид КЗ. Это единственный вид короткого замыкания, при котором не происходит перекос фаз, процесс протекает симметрично;

Вот типичная картина последствий короткого замыкания: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.

Последствия короткого замыкания в электрощите многоэтажного дома

В реальных условиях короткое замыкание происходит в таких ситуациях:

• Повреждение изоляции проводников. Это может произойти из-за изношенности изоляции, а так же механического воздействия на неё. Жилы кабеля замыкаются напрямую или через корпус оборудования.
• Некорректное подключение электроприборов к сети. Данный случай характеризуется допущением ошибки мастера или владельца квартиры из-за чего и происходит короткое замыкание.
• Попадание в электрический прибор воды. Конечно же нельзя допускать попадание воды на электроприборы, ведь она является хорошим проводником электричества и замыкает контакты.

В обустройстве быта короткое замыкание происходит во время ремонта стен, если случайно повредить проводку. Также аварии случаются в квартирах и домах со старой проводкой. В результате чрезмерного нагревания она повреждается в следствие воздействия воды или грызунов.

Виды коротких замыканий и их характеристики.

Выше было отмечено, что для выработки и потребления электрической энергии наибольшее распространение нашли трехфазные системы переменного тока с изолированной и заземленной нейтралью. В общем случае в таких системах могут возникнуть трехфазные, двухфазные и однофазные короткие замыкания, а также замыкания между фазными проводами и землей. Разберем более подробно виды коротких замыканий, возникающих в различных системах (рис. 28).
В системах, работающих с изолированной (незаземленной) нейтралью, короткие замыкания могут быть трехфазные в одной точке (рис. 28, а); двухфазные в одной точке (рис. 28, б); двухфазные в двух точках при замыкании фаз на землю (рис. 28, в). В системах с заземленной нейтралью встречаются следующие короткие замыкания: трехфазные в одной точке (рис. 28, г); двухфазные в одной точке (рис. 28, д); двухфазные на землю в одной и в двух точках (рис. 28, е); однофазные на землю (рис. 28, ж) или на заземленный нулевой провод (в четырехпроводных системах).

В системах с изолированной нейтралью большинство аварий (около 90%) приходится на двухфазные короткие замыкания и лишь небольшая часть приходится на трехфазные короткие замыкания. В системах, работающих с заземленной нейтралью, наиболее часто встречаются однофазные короткие замыкания (65%), затем двухфазные на землю (20%), двухфазные (10%) и трехфазные (5%). Таким образом, подавляющее большинство коротких замыканий является несимметричным (к симметричным коротким замыканиям относятся лишь трехфазные).
Рассмотрим, как меняются в общих чертах токи и напряжения при различных видах коротких замыканий. При трехфазных коротких замыканиях (рис. 28, а и г) все три фазы А, В и С замыкаются между собой. В точке короткого замыкания К(3) все линейные и фазные напряжения равны нулю, а токи во всех трех фазах равны по величине и сдвинуты друг относительно друга на угол 120° (имеем случай симметричного короткого замыкания).
При двухфазном коротком замыкании между фазами В и С (рис. 28, б и д’) линейное напряжение между поврежденными фазами в точке короткого замыкания К(2) будет равно нулю, а фазные напряжения не равны нулю, так же как не равно нулю и напряжение неповрежденной фазы А. Токи короткого замыкания в поврежденных фазах равны по величине и направлены в разные стороны (несимметричное короткое замыкание). Таким образом, условия для этого вида короткого замыкания могут быть записаны так: ток короткого замыкания в фазе А отсутствует (она не повреждена), следовательно Iка == 0; в поврежденных фазах В и С токи IКв = —Iκc, а напряжения UКв=Uкс. При двухфазном замыкании на землю в одной точке в системе с заземленной нейтралью (рис. 28, е) фазные напряжения в поврежденных сказах В и С в точке R(2) равны нулю, а в неповрежденной фазе А оно остается почти неизменным. Токи короткого замыкания в поврежденных фазах равны по величине и сдвинуты друг относительно друга на некоторый угол.
В случае однофазного короткого замыкания на землю (рис. 28, ж) фазное напряжение поврежденной фазы А в точке К(1) будет равно или почти равно нулю, а напряжение в неповрежденных фазах В и С имеет почти нормальную величину. Сумма фазных напряжений не равна нулю. Ток замыкания на землю протекает только в поврежденной фазе А (случай несимметричного короткого замыкания). В сокращенном виде условия режима однофазного короткого замыкания можно записать следующим образом: Iкв = 0; Iкс =0, Iка =0· Остальные векторы напряжений и тока показаны на векторной диаграмме рис. 28, ж. Таким образом, большинство из рассмотренных видов коротких замыканий характеризуется несимметричной системой векторов тока и напряжения в точке короткого замыкания. Наибольшую величину имеет ток однофазного короткого замыкания, однако путем принятия специальных мер (например, заземлением не всех нейтралей установки) добиваются, чтобы его величина не превышала тока трехфазного короткого замыкания. При возникновении аварии несимметричные короткие замыкания переходят в симметричные короткие замыкания всех трех фаз (при развитии аварии) и это приводит к особо тяжелым последствиям. Поэтому при эксплуатации электроустановки следует предотвращать всякую возможность появления коротких замыканий. Для отключения токов короткого замыкания на станциях и подстанциях устанавливаются масляные выключатели, отделяющие поврежденные участки сети.

• Назад
• Вперёд

Вариант 2. Обрыв нулевого проводника

В этом случае в розетке индикатор покажет две фазы. При этом не работают электроприборы, подключенные как к этой розетке, так и к некоторым другим или всем сразу. Наличие второй «фазы» объясняется просто: это та же фаза, но приходит она на место оборванного нуля через сопротивление нагрузки. В качестве него выступают бытовые электроприборы, подключенные к сети питания с оборванным нулем. Достаточно отключить из розеток всех потребителей, и дополнительная «фаза» исчезнет. Затем необходимо вычислить все розетки, оставшиеся без напряжения, подключая к ним вольтметр, двухполюсный указатель напряжения или контрольную нагрузку. Однополюсный индикатор для этого случая не подойдет, ведь фаза есть везде. Не используйте для поисков обрывов лампочку с проводами. Если вы где-нибудь нарветесь на 380 В, она взорвется у вас в руках со всеми вытекающими последствиями. Определив оставшиеся не у дел розетки, нужно прикинуть, как расположена скрытая проводка и вычислить участок возможного повреждения. С наружной проводкой все будет намного проще.

Обрыв нулевого провода

Ток межфазного КЗ

При любом виде замыкания ток является основной характеристикой аварийного режима работы трехфазной сети

Это необходимо принимать во внимание при разработке электрооборудования, для чего применяется специальная методика, описание которой можно найти на нашем сайте

Расчет тока КЗ помимо электроустройств также необходим для выбора характеристик аппаратов, производящих защитное (аварийное) отключение, например автоматические выключатели или системы релейной защиты.

Перечислим факторы, от которых зависит ток КЗ:

Удаление аварийного участка от источника питания. Чем больше расстояние между ними, тем меньшим будет уровень тока КЗ.
Тип, сечение токоведущих элементов и длина силовых магистралей между аварийным участком и источником электроэнергии

При этом немаловажное влияние оказывают параметры и состояние коммутаторов, расположенных в данной цепи. Перечисленные выше характеристики цепи позволяют рассчитать эквивалентное сопротивление нагрузки, необходимое для определения тока замыкания.

Обратим внимание, что вид электрического соединения при КЗ влияет на величину тока замыкания. Наблюдается следующая зависимость:

• Металлический контакт фазных напряжений образует наибольшую величину тока. Именно поэтому при проектировании электрооборудования производятся расчеты для данного электрического соединения.
• Дуговое КЗ образует меньший ток. Но на практике можно часто наблюдать неустойчивую дугу, то есть, периодически зажигающуюся и затухающую, что приводит к образованию переходных процессов. Они, в свою очередь, могут вызвать превышение расчетных характеристик тока КЗ.
• Тлеющее КЗ образует уровень тока существенно меньше расчетного, что может негативно отразиться срабатывании автоматов защиты. На практике наблюдались случаи, когда данный вид замыкания становился дуговым или образовывал металлический контакт, вызывая срабатывание АВ. Но после включения линии электрическое соединение вновь возвращалось к состоянию тлеющего замыкания, нее распознаваемое АВ. В таких случаях для распознавания аварийного участка необходимо подать на линию повышенное напряжение или провести измерение сопротивления изоляции.

Проверка изоляции с помощью мегаомметра

Причина возникновения и где это чаще всего происходит

Короткие межфазные замыкания, могут возникать в разных связках электрических установок:

• Если попадет вода или же случится поломка в изолирующем уплотнителе либо части каркаса, то явление произойдет в потребителе;
•  Если же произойдет пробивание замкнутости обмотки мотора на каркас. Другими словами, это «сгорание двигателя», но так как самостоятельно этого произойти не может, то данное явление можно объяснить одним. Показатели электричества, которое протекает через обмотку, превышаются, что в последствии вызывает межфазные замыкания. Тогда КЗ происходит в электрическом движке;
• Точно так же, как и в предыдущем пункте, происходит межфазное короткое замыкание в обивке преобразователя;
• Также может произойти КЗ во вводно-распределительном устройстве, а точнее в его конкретных деталях;
•  Помимо этого, межфазные короткие замыкания могут произойти на высоковольтных связях.

На сегодняшний день есть много разных вариантов почему происходят межфазные КЗ. Выделяют такие самые частые причины: засорение, проникновение стальных элементов, пыли, которая проводит ток.

Именно он в случаи контакта человека со шкафчиком приведёт к несчастью с током.

Мы предлагаем разобрать виды и положения межфазного замыкания короткого , так как от него зависит напряжение электричества.

• Стальное замыкание происходит, если соединить две части разных периодов с помощью стального объекта (детали сломанных стальных установок, стальные приборы, которые уронили во время производства кабеля). В такой момент стальные части будут приставать к резине и как результат дуга не образуется. Напряжение достаточно большое, но его ограничивает противодействие электропровода, обивка преобразователя и детали, которые перемыкают их.
• Дуговое разъединение произойдёт в случаи наличия воздуха между частями с током. Такое может случиться во время неаккуратного замера перенапряжения высоковольтным индексом либо во время короткого переключения междуфазового промежутка.

• Тлеющее происходит в проводных связях, возможно из-за грязной катушки. Ток, который идёт нагревает промежуток, где есть межфазное короткое замыкание, впоследствии чего может быть два результата. Первый это то, что межфазное внезапное короткое замыкание пройдёт само, а второй –только усилится, тогда последствия будут как в предыдущем виде.
• При наличии пробивания полупроводящих деталей, к примеру диодного мостика. Во время стального межфазного замыкания тока короткого  будет выше, чем во время такого.

Для того чтобы сократить электричество межфазного короткого замыкания можно использовать реактор – электроаппарат, который ограничит ток короткого замыкания и будет поддерживать достаточное напряжение.

Она представляет собой соленоид, который благодаря сильному противодействию выполнит свою работу. Достаточно важными есть свойства кабеля: чем он длиннее и чем меньше его разрез, тем более маленьким будет электричество короткого разъединения.

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Обрыв нуля в трехфазной сети

Питание потребителей в трёхфазной сети осуществляется по четырёх- или пятипроводной схеме — 3 фазных провода и нейтраль. В системе электроснабжения TN-S к ним может быть добавлен заземляющий провод.

Большинство бытовых потребителей подключаются только к одному из фазных проводов и к нулевому проводнику. Для уменьшения нагрузки и тока, протекающего по проводам, разные квартиры и частные дома подключаются к различным фазам и запитаны по схеме «звезда с нейтралью».

Нулевой проводник в этой системе необходим для обеспечения постоянного напряжения в однофазной розетке. Свою функцию он выполняет за счёт протекания по кабелю уравнительных токов.

При обрыве нулевого проводника однофазные потребители оказываются соединёнными по схеме «звезда без нейтрали».

Отсутствие уравнительных токов приводит к колебаниям напряжения в розетке в диапазоне 0-380В, причем, чем больше мощность включённых электроприборов, тем ниже напряжение.

Такой режим является опасным для электроприборов и для защиты от подобных ситуаций необходима установка реле напряжения РН. Это устройство перед включением и во время работы проверяет параметры сети и при выходе напряжения за допустимые пределы отключает линию.

Информация! Обмотки трёхфазных электродвигателей не подключаются к нейтрали. Равенство напряжения на каждой из катушек обеспечивается одинаковым числом витков в обмотках.

Расчет ударного тока КЗ в сети свыше 1 кВ

В данной статье речь пойдет о вычислении ударного тока к.з. в сети свыше 1 кв, согласно РД 153-34.0-20.527-98.

При выборе аппаратов и проводников учитывают ударный ток к.з. наступающий через 0,01 с с момента возникновения короткого замыкания.

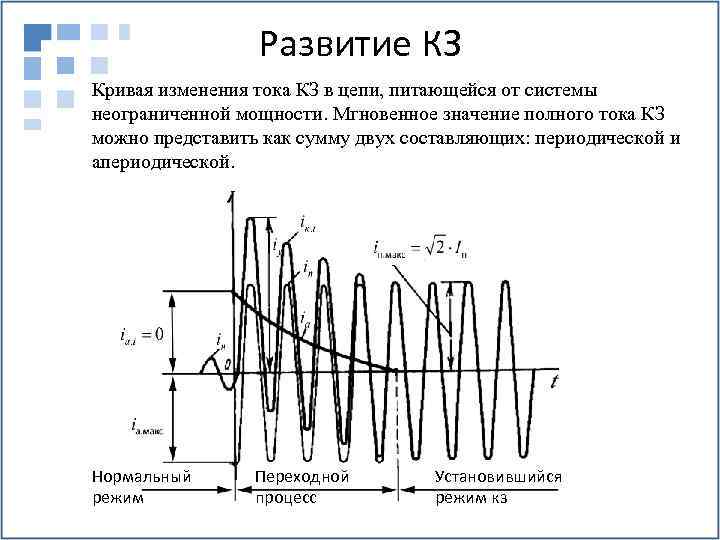

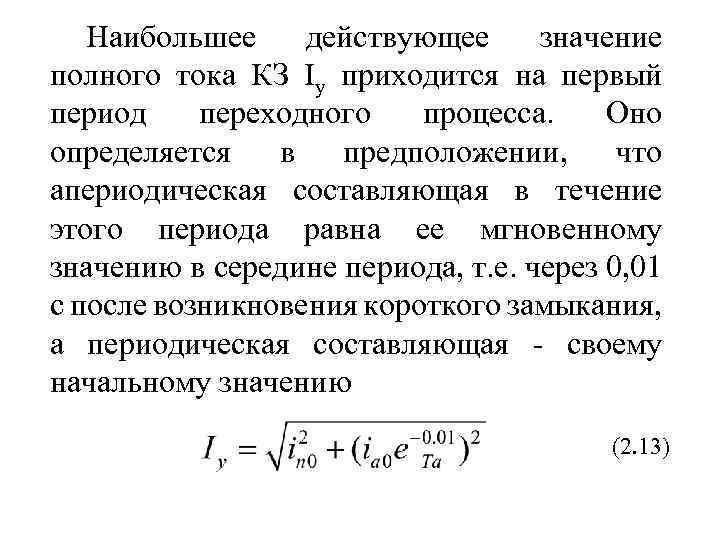

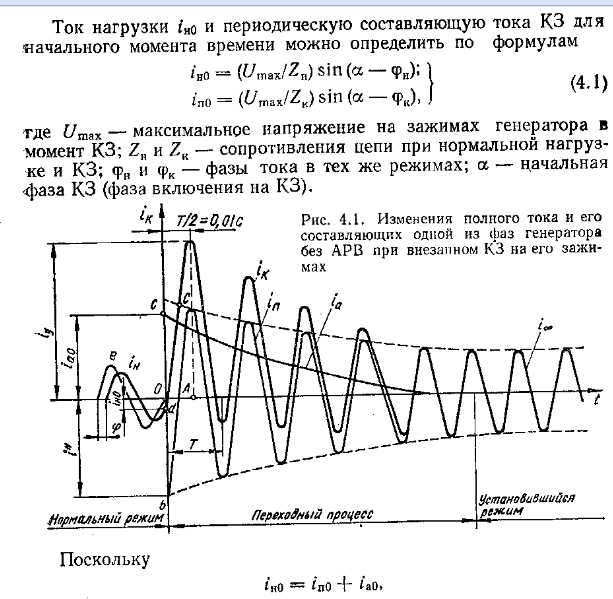

Ударным током (iуд.) принято называть наибольшее возможное мгновенное значение тока к.з (см. рис.5 ).

Расчет ударного тока к.з. для схемы с последовательным включением элементов

Для схем с последовательным включением элементов ударный ток к.з. определяется по выражению 5.16 :

где:

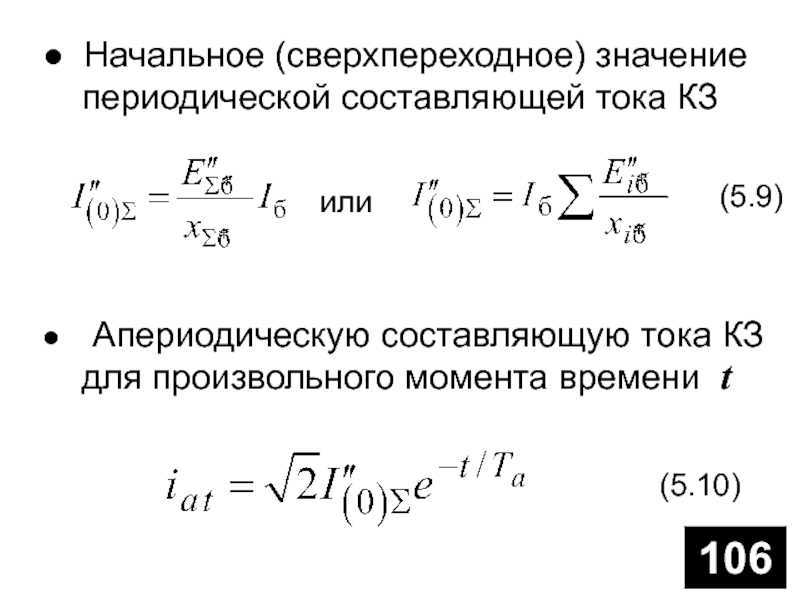

• Iп.о – начальное значение апериодической слагающей трехфазного тока к.з.
• Kуд – ударный коэффициент для времени t = 0,01 с, определяется по одной из следующих выражений 5.17 – 5.19 :

Если же Xэк/Rэк > 5, допускается определять ударный коэффициент по выражению 5.20 :

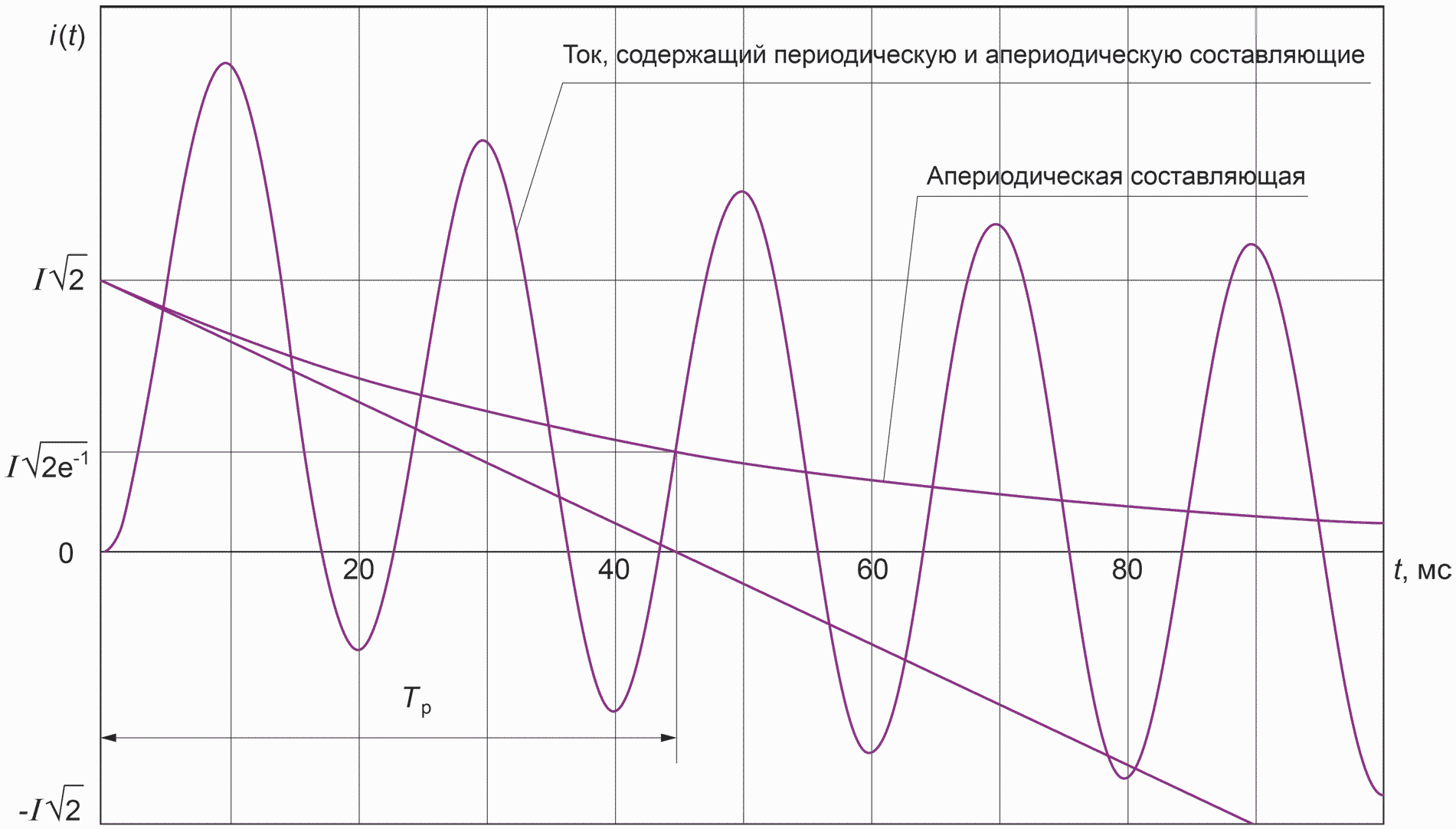

Та – постоянная времени затухания апериодической составляющей тока к.з, определяется по выражению 65 и по выражению 5.11 :

где:

• Хэк и Rэк – соответственно суммарное индуктивное и активное сопротивления схемы от источника питания до места к.з.
• ω = 2πf = 2*3,14*50 = 314 – угловая частота (f = 50 Гц – частота сети).

Для ориентировочных расчетов значение Та можно определять по таблице 3.8 .

Расчет ударного тока к.з. для схемы с разветвленным включением элементов

Для схем с разветвленным включением элементов, ударный ток к.з. определяется по такой же формуле 5.16 как и при схеме с последовательном включении элементов:

Ударный коэффициент определяется по следующим выражениеям 5.17а – 5.18а :

При Xэк/Rэк > 5, ударный коэффициент определяется по аналогичной формуле как и при схеме с последовательным включением элементов:

где: Та.эк – эквивалентная постоянная времени затухания апериодической составляющей тока к.з, определяется по выражению 67 и по выражению 5.13 :

где:

Хэк и Rэк – соответственно суммраное индуктивное и активное сопротивления, полученные из схемы замещения, составленной из индуктивных и активных сопротивлений, поочередным исключением из нее сначала всех активных, а затем всех индуктивных сопротивлений.

Для схемы последовательного включения так и для схемы разветвленного включения согласно п.5.3.3 .

При определении Та (Та.эк) необходимо учитывать, что синхронные машины вводяться в расчетную схему индуктивным сопротивлением обратной последовательности – Х2(ном) и сопротивлением обмотки статора при нормальной рабочей температуре – Rа.

Для асинхронных двигателей учитывается индуктивное сопротивлением обратной последовательности – Х2(ном) равное сверхпереходному индуктивному сопротивлению Х”.

Сверхпереходное сопротивление электродвигателя и сверхпереходное ЭДС междуфазное в относительных единицах, можно определить по таблице 5.2 :

Соотношения x/r для различных элементов сети приведены ниже .

Расчет ударного тока к.з. с учетом влияния синхронных и асинхронных электродвигателей

Согласно п.5.6.3 ударный ток к.з. от синхронных и асинхронных электродвигателей определяется по выражению 5.16 :

где: Kуд – ударный коэффициент цепи двигателя, определяется согласно гл. 5.6 и таблиц 2.74 — 2.75 .

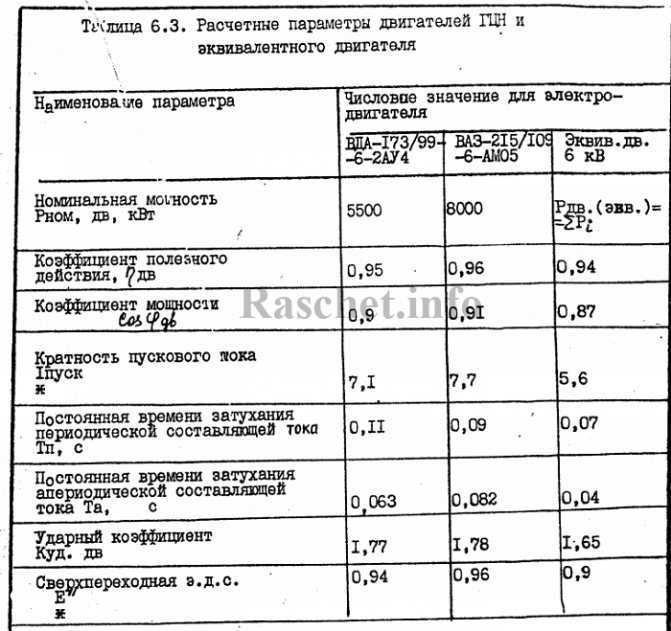

Также для ориентировочных расчетов ударный коэффициент для двигателей, связанных непосредственно с местом кз через линейные реакторы или кабельные линии можно определить согласно таблицы 6.3 (стр.213) типовой работы №192713.0000036.02955.000АЭ.01 «Релейная защита элементов сети собственных нужд 6,3 и 0,4 кВ электростанций с турбогенераторами» Атомэнергопроект.

Данные двигатели объединяются в один эквивалентный двигатель суммарной мощности ΣРном.дв., со средними расчетными параметрами, значения которых приведены в таблице 6.3.

Литература:

1. Беляев А.В. Как рассчитать ток короткого замыкания. Учебное пособие. 1983 г.
2. Электрооборудование станций и подстанций. Второе издание. Л.Д. Рожкова, В.С. Козулин. 1980 г.
3. Руководящие указания по расчету токов короткого замыкания и выбору электрооборудования — РД 153-34.0-20.527-98.
4. Расчеты токов короткого замыкания для релейной защиты. Учебное пособие. Часть первая. И.Л.Небрат 1996 г.
5. Справочная книга электрика. Григорьева В.И. 2004г.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Устранение перекоса фаз

Если результаты замеров выявят наличие несимметричности напряжений фаз, следует принять меры чтобы устранить перекос. Защита от перекоса фаз в трехфазной сети выполняется следующими способами.

• На этапе проектирования следует равномерно распределить нагрузку по фазам. Приборы, имеющие однофазное питание не должны сосредотачиваться на одном проводнике, оставляя незагруженными другие. Кроме количественного распределения по фазам следует учитывать мощностные характеристики электрических устройств.
• В ранее введенных в эксплуатацию трехфазных сетях, где каждая фаза не рассчитывалась на перегрузку при возможности следует поменять схему потребления энергии. В условиях кризисной ситуации необходимо поменять мощность потребителя.
• Недостаточно эффективный способ обеспечить необходимое напряжение на каждой фазе трехфазной цепи это применение стабилизаторов напряжения.

  Трехфазные стабилизаторы напряжения конструктивно включают в себя однофазные, которые реагируют на изменение параметров конкретно на своей фазе. Поднятие, опускание напряжения вызывает ответную реакцию на других. Это может в некоторых случаях вызвать вторичный перекос с уже другими параметрами. Невозможность 100 % гарантии защиты от последствий перекоса фаз основной недостаток стабилизаторов напряжения.

• Использование в трехфазной системе питания симметрирующего трансформатора позволяет выравнивать напряжение не только на отдельной конкретной фазе, а обеспечивать симметричность напряжений на всех трех согласно требуемых норм.

  Кроме этого прибор сглаживает напряжение переходного процесса при подключении в сеть мощных асинхронных двигателей, дросселей, трансформаторов и другого подобного оборудования.Устройство способно устранить фазный перекос в большом диапазоне значений напряжения.

• Стабилизатор напряжения, симметрирующий трансформатор это дорогие устройства, не всегда есть возможность их применить. Существует достаточно простой и эффективный способ не допустить критического перекоса фаз — применение специального реле.

Если параметры трехфазной сети выходят за пределы установленного диапазона реле отключит источник питания. Когда параметры восстановятся до приемлемых значений, реле самостоятельно возобновит подачу питания.

Ответственное отношение к равномерному распределению нагрузки по фазам не гарантирует избежать перекос. От обрыва нулевого провода никто не застрахован, соединительный контакт может от перегрева «отгореть» в любой момент. Поэтому к рекомендациям по оборудованию трехфазной сети приборами защиты от перекоса следует прислушаться. Единовременные затраты сохранят работоспособность более дорогому электрическому оборудованию, работающему от трехфазной сети.

Междуфазные замыкание высоковольтной линии: способы защиты

В цепях свыше 1000 Вольт не используют автоматических разъединителей, поскольку при размыкании коммутационной аппаратуры под нагрузкой образуется сильная дуга, для этого используют, например, масляные, вакуумные или элегазовые выключатели.

Для защиты высоковольтных сетей используются релейные схемы. Они не так сложны, как может показаться, но очень логичны. Жила высоковольтного кабеля или шина проходит через трансформатор тока, который измеряет значение тока через магнитное поле вокруг проводника. В зависимости от величины протекающего тока на выводах трансформатора тока появляется вторичный ток небольшого значения (как правило, до 5 А), который прямо пропорционален силе тока в измеряемой цепи. При междуфазном замыкании ток сильно возрастает, после чего входит в работу релейная часть схемы, подавая отключающий импульс на привод высоковольтного выключателя, вернее на обмотку электромагнита, который отключает выключатель.

В заключение хотелось бы отметить, что КЗ – это крайне опасное явление, возникшая дуга может стать причиной пожара, как и раскаленные соединители, поэтому не стоит пренебрегать средствами защиты (предохранителями и автоматами). В лучшем случае кабеля просто отгорят, если устройства защиты не сработали, в худшем это приведет к пожару и поражению электрическим током находящихся рядом людей. Надеемся, теперь вы знаете, что такое межфазное замыкание, какие причины его возникновения и последствия.

Полезные материалы:

• Как определить короткое замыкание в сети
• Какие огнетушители используют для тушения электропроводки
• Для чего нужен воздушный автоматический выключатель

https://youtube.com/watch?v=HFhNHFDz2cc
