Теплый пленочный пол под ламинат: инструкция по монтажу с фото и видео

Общее описание

Пленочный

Для начала определим, что это такое и каковы его основные эксплуатационные характеристики. Инфракрасный пол – это разновидность электрических полов, нагревание которых производится с помощью воздействия электрического тока на карбоновые излучающие элементы. На современном рынке строительных материалов можно найти несколько разновидностей таких полов.

Пленочные. Пожалуй, наиболее распространенный вариант, представляет собой пленку, внутри которой располагаются активные элементы. Контроль и управление интенсивностью подогрева осуществляется с помощью специального терморегулятора, входящего в состав системы.
Стержневые. Еще один вид теплых полов, который поставляется на рынок в виде стержневых элементов, внутри которых находится нагревательная часть.

Стержневой

Принципиального различия в функционировании инфракрасные полы не имеют, но в некоторой степени будут разниться технологии их монтажа и некоторые эксплуатационные характеристики. К слову, отметим наиболее важные характерные качества:

В первую очередь необходимо отметить чрезвычайную простоту монтажа системы. При наличии базовых навыков и минимального набора инструментов с работой справится практически любой человек.
Экономичность системы. Благодаря применению передовых технологий КПД всей системы очень высок и позволяет получать максимум результата, при минимальных затратах энергии.
Еще одним качеством, которое можно отметить, является универсальность применения. Вообще, инфракрасные нагревательные элементы предназначены для установки под напольное покрытие, но могут быть использованы и в качестве дополнительных мер обогрева помещения, в виде монтажа их на стены или даже потолок.
Надежность также характеризует систему с положительной стороны. При правильном монтаже такой пол будет выполнять свои функции на протяжении многих лет.
Помимо прочего, система лишена открытых нагревательных элементов и даже в случае выхода из строя остается максимально безопасной для человека.

Укладка стержневого пола

Но, как и было сказано выше, для того чтобы перечисленные качества проявили себя в полной мере, работы по монтажу системы должны быть проведены максимально качественно.

Укладка полосами

Однозначно сказать, какой инфракрасный пол лучше, пожалуй, нельзя. И стержневой, и рулонный вариант обладают своими плюсами и минусами.

Какую систему выбрать

Системы напольного отопления делятся на водяные и электрические. Оба вида востребованы, и однозначно сказать какой из них лучше, нельзя. Чтобы определиться с выбором, следует ознакомиться с их характеристиками, сравнить плюсы и минусы.

Водяной пол

Основным условием для монтажа водяных полов является возможность прямого подключения к центральной отопительной системе или обустройство отдельной бойлерной. В многоквартирных домах такие полы могут использоваться лишь в том случае, если они изначально были заложены в проект. В стандартных городских квартирах их монтаж запрещен, поскольку давление воды в системе рассчитано исключительно на радиаторное отопление.

Водяной теплый пол

Для устройства теплых полов используются металлопластиковые или полимерные термостойкие трубы, благодаря которым система бесперебойно функционирует 40-50 лет, при условии правильной укладки и подключения. Такой обогрев является низкотемпературным, и чаще всего применяется как вспомогательное отопление. В то же время, он может выступать и в качестве основного источника тепла, особенно для небольших помещений.

Трубы для водяного теплого пола

Строение полиэтиленовой трубы

Таблица характеристики полипропиленовых труб

Система состоит из распределительного узла, в который входит коллектор, насос и смесительный узел, и отопительного контура. Оптимальной площадью для обогрева одним контуром считается 10-15 м2, поэтому для больших помещений проектируется система с несколькими контурами и возможностью отдельного отключения каждого из них.

Схема коллектора для теплого водяного пола

Плюсы водяного пола:

длительный срок службы;
низкий расход энергоносителей;
безопасность;
отсутствуют ограничения по расстановке мебели.

Минусы:

сложность проектировки и монтажа;
большая толщина конструкции и, как следствие, высокая нагрузка на основание;
в случае протечки требуется капитальный ремонт пола и полная замена контура.

Электрический пол

Электрические системы теплых полов оснащаются различными типами нагревательных элементов, и в зависимости от этого делятся на кабельные, пленочные и термоматы.

Тип пола	Характеристики
Кабельный	Самый распространенный вид, отличающийся простотой устройства. Монтируется в стяжке или слое плиточного клея, удобен при укладке на маленькой площади. Кабель выпускается полностью готовым к монтажу, поэтому его нельзя укорачивать либо наращивать. Во избежание перегрева, после монтажа над ним нельзя устанавливать мебель
Пленочный	Представляет собой тонкие полосы термостойкого полиэстера с запаянными внутри нагревательными элементами. Такое устройство обеспечивает очень быстрый и равномерный обогрев. Пленочные полы собираются из отдельных частей на месте монтажа и укладываются непосредственно под напольное покрытие. В стяжку и плиточный клей их устанавливать нельзя, поскольку щелочная среда разрушает пленку
Термоматы	Разновидность кабельной системы. Выпускаются в виде тонких рулонов из стекловолокна с закрепленным кабелем. При монтаже на сложных поверхностях стекловолокно допустимо подрезать, чтобы удобнее развернуть часть секции. Использование электрических матов существенно упрощает монтаж системы

Характеристики нагревательного пленочного элемента

Инфракрасный пленочный теплый пол представляет собой очень тонкий, порядка половины миллиметра материал нового поколения. Это экологически чистый материал, который помогает создать в доме комфорт и благотворное для организма человека распределение температуры.

Его с успехов применяют:

в жилом секторе;
в учебных заведениях;
в медицинских заведениях;
в оранжереях;
в теплицах.

Название «Теплый пол» применительно к инфракрасным пленкам весьма условно, так как его можно крепить не только на пол, но и на зеркала, стены и даже потолок. Это поистине универсальный материал!

Инфракрасный теплый пол — это оптимальное решение для дома

Принцип работы достаточно простой. Основу инфракрасного теплого пола составляет карбоновая паста, помещенная в пленку из полиэстера.

Карбон – это материал, отличающийся высокой теплопроводностью, следовательно, для его нагрева потребуется меньше электрической энергии, чем для, например, греющего кабеля.

А это значит, что система инфракрасного теплого пола кроме других преимуществ еще и более экономичная.

Устройство инфракрасного пленочного пола

Ток подается на излучатели по медным проводникам. Стыки токоведущих контактов покрыты тонким слоем серебра, что защищает их от перегрева. К электросети такой теплый пол подключен через терморегулятор. Это дает возможность регулировать температуру в комнате и временной промежуток включения системы.

Помещение обогревается за счет длинноволнового излучения, то есть обогревается не сама поверхность пола, а предметы, находящиеся в комнате.

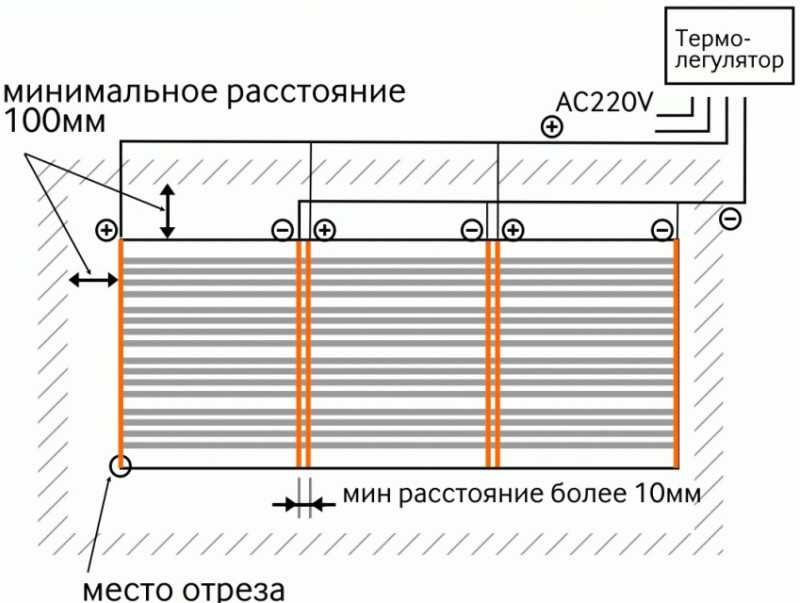

Схема монтажа инфракрасного пленочного теплого пола

Виды инфракрасного пленочного теплого пола

Несмотря на относительную новизну системы инфракрасного
обогрева, производители предлагают несколько их разновидностей:

пленочный инфракрасный теплый пол. Сущность этой системы
состоит в том, что нагревательный элемент представляет собой волокно, уложенное
между двумя слоями полимерной пленки. Греющая пленка отличается гибкостью,
прочностью, износостойкостью, к тому же является хорошим диэлектриком.

В свою очередь, пленочный пол имеет свои разновидности. В
основу деления положен состав нагревающего элемента:

углеродный – карбоново-графитный;
биметаллический – медь и алюминий.

Первая система получила большее распространение среди
пользователей.

Сравнение этих систем для конкретных условий
функционирования, даст возможность выяснить, какой инфракрасный теплый пол
лучше.

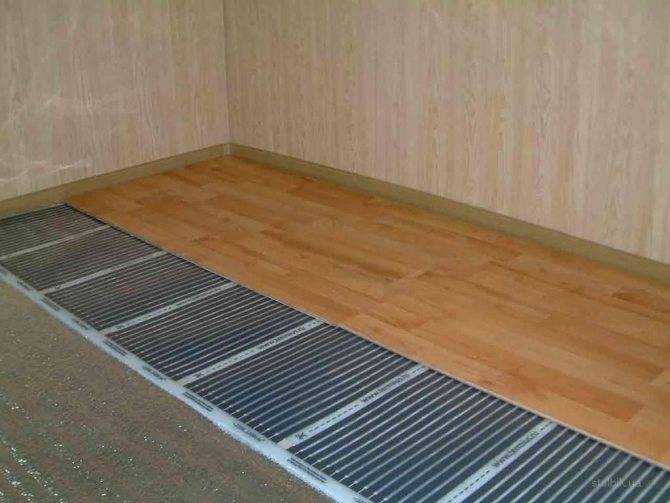

Можно ли класть тёплый пол под ламинат

Так как ламинированный настил является распространенным напольным покрытием в квартирах, вопрос о его совместимости с термопленкой является актуальным. Для устройства теплого основания используют карбоновую плёнку, электрокабель или трубы с тепловым носителем. При этом ИК-плёнка является самым оптимальным выбором для ламината. Это объясняется техническими характеристиками покрытия и пленочного материала, излучающего ИК лучи.

Ламинат отличается большей теплоёмкостью по сравнению с другими напольными материалами (например, с керамической плиткой) и меньшей теплопроводностью. Сильный нагрев может негативно сказываться на качестве ламелей. Карбоновая пленка обеспечивает оптимальное нагревание пола и не вызывает проблем с эксплуатацией ламината. Еще одним доводом является характер прогрева финишного пола. Из всех разновидностей теплых систем инфракрасная обеспечивает равномерное распределение тепловой энергии по всей поверхности. Это исключает появление щелей, скрипа, пересыхания отдельных ламелей.

Энергопотребление термопленки

Перед тем как установить инфракрасную систему обогрева, у многих нередко возникает вопрос: сколько же потребляет электричества теплый электрический пол? У ИК-пленки мощность на 1 м² поверхности пола составляет порядка 0,2 кВт. Энергопотребление во многом будет зависеть от толщины стяжки, теплопотерь, теплоизоляции. Чтобы рассчитать затрачиваемую мощность, используют формулу:

W=S*P*0,4,

где – S – площадь пола комнаты, P – общая мощность всех пленочных элементов, 0,4 – коэффициент, учитывающий только полезную площадь под обогрев.

Так, если жилье имеет не очень хорошее утепление, пленку следует использовать с максимальной мощностью, например, 0,2 кВт Вт на м². Для комнаты площадью 20 м² потребляемая мощность будет таковой:

W=20*0,2*0,4=1,6 кВт/ч.

Чаще всего пользуются таким обогревом около 7-10 ч в сутки, как правило, утром и вечером. Согласно расчетам, расход электроэнергии в сутки будет составлять 15 кВт, в месяц – 480 кВт. И это мощность только одной комнаты! Полученные результаты достаточно умножить на свой тариф, чтобы подсчитать финансовые затраты на такое отопление.

Теплоизоляция пола

Выбирайте теплоизоляционный материал, покрытый фольгой. От неё будут отражаться инфракрасные волны в помещение, а не распространяться вниз к соседям.

Раскатайте рулон термоплёнки по поверхности медной полосой вниз. Разрезайте его без опаски, но только по указанным производителем специальным линиям.

Линии расположены на плёнке, поэтому проблем с выбором места отреза не будет. Не допускайте наложения полос друг на друга.

Закрепите термоплёнку строительным скотчем. Установите зажимы или заклёпки под соединительные провода. Обязательно битумной лентой, а затем изоляционной лентой (изолентой) закройте оголённые медные провода, которые остались в местах разреза (только с одной стороны, противоположной от места, где будет расположен терморегулятор).Теперь полоски термоплёнки соедините между собой проводами. Как это сделать?

Правый медный провод первой полоски соедините с правым медным проводом следующей полосы плёнки. И так соедините все полоски тёплого пола. Если ширина рулона плёнки 0,5 метра, то длина одного провода для соединения полосок составит около 0,7 метра.

ВАЖНО!!! Качественно изолируйте битумной, а затем изоляционной лентой все места соединения проводов. Это поможет избежать дальнейших неприятностей связанных с электричеством

Монтажные работы

Непосредственно монтаж состоит из таких этапов:

Подготовка поверхности пола, очистка от мусора.
Укладка теплоизолятора.
Прокладка кабеля для термодатчика и для питания системы.
Монтаж и подсоединение инфракрасной пленки.
Устройство декоративного покрытия.

Далее рассмотрим монтаж инфракрасного теплого пола непосредственно под декоративное покрытие без использования цементно-песчаной стяжки. Так как не все углеродные пленки рассчитаны на монтаж в массив пола.

Установка терморегулятора

Перед началом работы бетонный пол необходимо очистить от мусора и тщательно подмести. При наличии непрочных участков их необходимо разбить и выровнять клеем для плитки или цементно-песчаным раствором.

Далее размечают место под установку терморегулятора. Его необходимо монтировать на стене в отдалении от источников тепла на высоте 1,2-1,5 м. На выделенном месте с использованием специальной коронки высверливается отверстие под габариты терморегулятора. От него устраивается штраба до пола, в которую будут монтироваться кабель для датчика и питающий провод.

В подготовленное место подводится электрический кабель от щита.

Место под регулятор температуры.

Монтаж теплоизолятора

На очищенный пол стелется рулонный термоизолятор. Вспененный полиэтилен необходимо укладывать полосами отражающей стороной вверх. Полосы подкладки между собой склеиваются специальным алюминиевым скотчем.

К полу термоизолятор можно приклеить двухсторонним скотчем. Это делается для того, чтобы избежать его движения во время работы. После того как подложка устроена, приступают к монтажу непосредственно инфракрасной пленки.

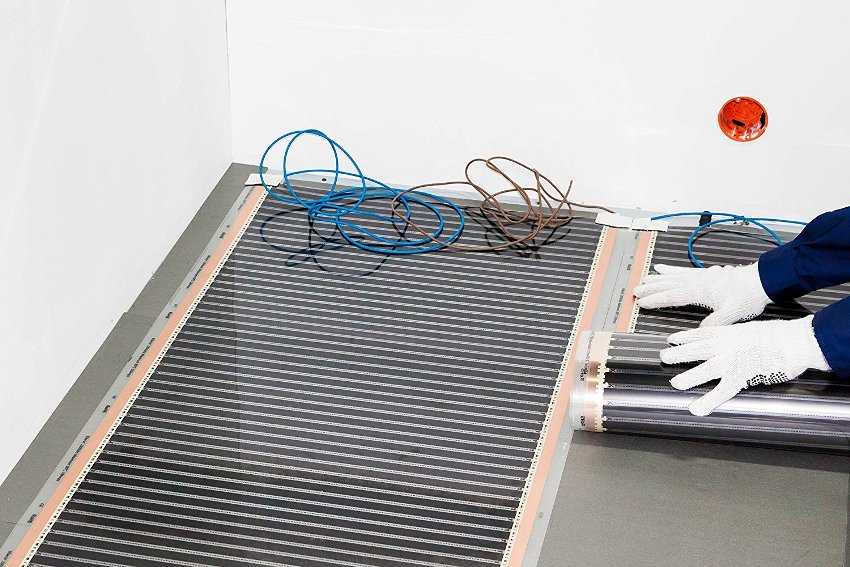

Монтаж и подключение нагревательной пленки

По заранее размеченному плану нарезается пленка таким образом, чтобы не нарушать токопроводящие полосы. Куски плёнки раскладываются на подготовленный теплоизолятор в строго определенной последовательности, которая изначально рассчитана на плане. Пленку теплоизолятора приклеивают двусторонним скотчем с нижней стороны.

На расстоянии около метра от стены размечают место для установки термодатчика. Его устанавливаем между двумя полосами нагревательной пленки. Место выбирается так, чтобы хватило кабеля до терморегулятора. Термодатчик жестко приклеивается к теплоизолятору скотчем.

Далее, от терморегулятора прокладывается электрокабель. Он подключается к одному из концов нагревательной пленки с использованием специальных посеребренных контактов. Контакты необходимо закрепить в пленке таким образом, чтобы они плотно касались токопроводящих жил.

Подключение контактов.

Такими же контактами и кусочками электропровода соединяются отдельные полосы инфракрасной пленки между собой. Место установки токопроводящих контактов защищается специальными самоклеящимися накладками, которые не проводят ток.

Укладка декоративного покрытия

Перед установкой декоративного покрытия, необходимо провести тестовый пуск. Для этого кратковременно подается питание на всю систему. После чего можно приступать к монтажу декоративного покрытия.

Независимо от того, что будет использоваться – ламинат, ковролин, линолеум, инфракрасную пленку необходимо защитить специальным покрытием. Для этого чаще всего применяют ПВХ пленку, которая равномерно расстилается по всему пространству.

При использовании ламината его можно монтировать непосредственно на ПВХ пленку с соблюдением техники безопасности. Если планируется использовать мягкое покрытие типа линолеума или ковролина, то сверху по ПВХ пленке нужно устроить жесткий настил из ДСП или OSB плит. Это необходимо для защиты инфракрасной пленки от продавливания и воздействия чрезмерной нагрузки.

Состав «пирога» инфракрасного теплого пола.

Подготовка основы к укладке пленки

Установка пленочного теплого пола начинается с подготовки основы. Это выполняется в несколько этапов. Укладывается термоизоляция. Выбор материала для этого осуществляется по такому принципу:

Для компенсации теплового расширения вдоль стен по периметру помещения крепится демпферная лента.
Укладывается гидроизоляционный материал (рубероид, толь или толстая полиэтиленовая пленка) с напуском около 150 мм на стену.
Обследуется стяжка: если качество ее поверхности не соответствует требованиям (в наличии множество трещин, впадин и т.п.) – стяжку придется демонтировать.
Демонтируется старое покрытие:

в том случае, если инфракрасный пленочный пол не является основной отопительной системой, поверх основы настилают вспененный полиэтилен фольгированной стороной кверху (таким образом тепловая энергия будет отражаться в сторону помещения);
если на нижнем уровне находится отапливаемое помещение, в качестве теплоизоляционного материала используют плиты пенополистирола толщиной 30-50 мм;
при монтаже пленки на неотапливаемой лоджии, толщина пенополистирола возрастает до 100 мм.

6. Следующий слой – армирующая сетка. Без нее можно обойтись, если слой стяжки будет толще 50 мм. Достичь необходимой прочности можно с помощью микрофибры и пластификатора.

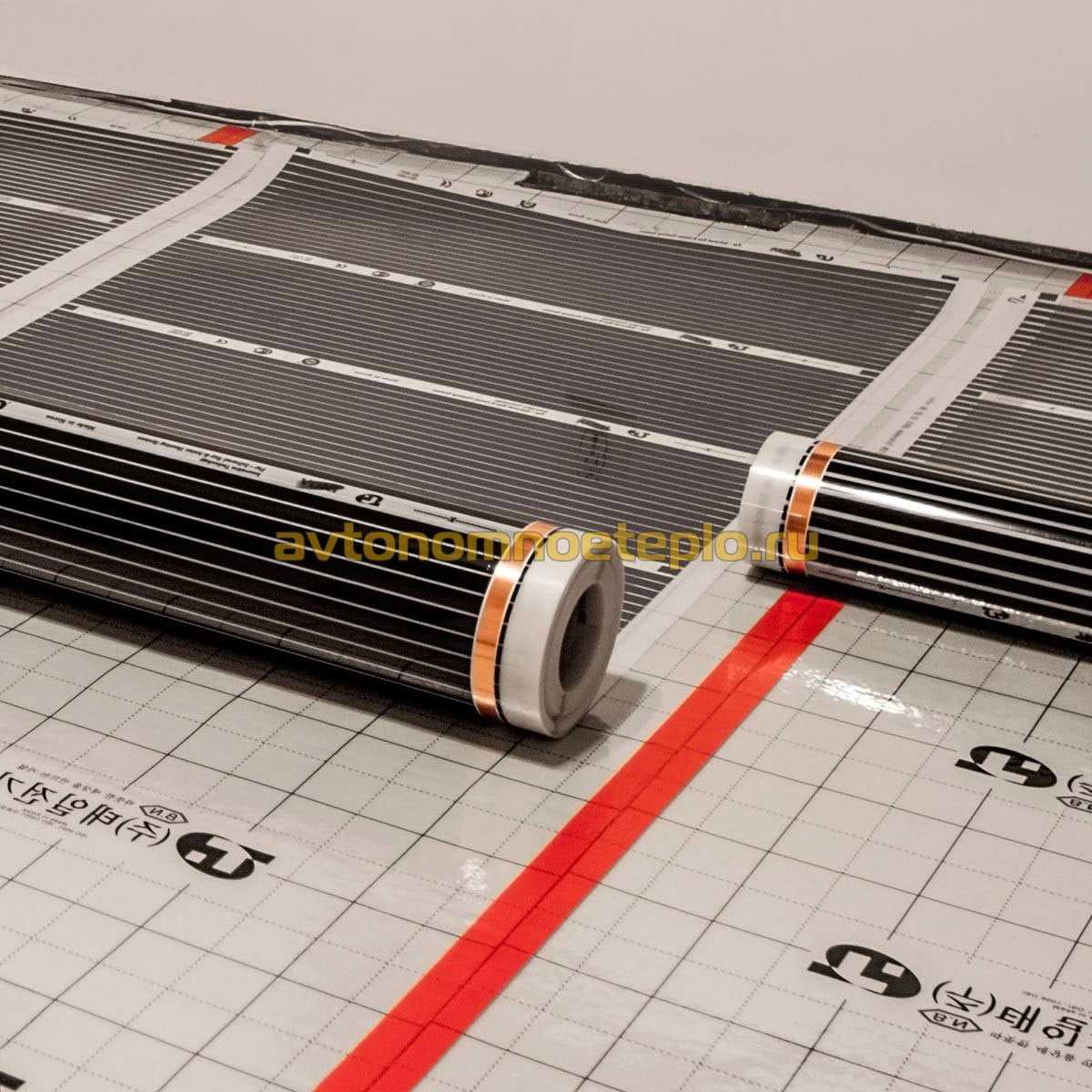

Как укладывать пленочный теплый пол

Подключение пленочного теплого пола к электрической сети выполняется проводом, сечение, материал и изоляция которого указывается в паспорте изготовителя. Кабель требуемого типа прокладывается от электрощитовой (где подключается к отдельному «автомату») до места установки терморегулятора.
В том случае, если инфракрасная система монтируется в помещении ванной, в обязательном порядке заземляется армирующая сетка под стяжкой. Заземление подключается к терморегулятору медным проводом. Обязательно в щитовой устанавливают УЗО (ток срабатывания – не более 30 мА).
Термопленку укладывают поверх стяжки, поверхность которой должна быть ровной. Контакты пленки ориентируют в сторону терморегулятора. Рулоны раскатывают вдоль длинной стены комнаты для уменьшения количества соединительных проводов.
Пленку фиксируют за специальные ушки или скотчем к основанию, чтобы исключить ее подвижку при укладке напольного покрытия.
Все контакты термопленки соединяются с помощью пайки или с помощью заклепок к медной полосе. Впоследствии контакты изолируются.
Поверх пленочного теплого пола настилают полиэтиленовую пленку толщиной не менее 0,5 мкм. Соседние полосы укладывают с нахлестом и соединяют скотчем.
Там, где провод пересекает линию стыковки соседних плит перекрытия, его защищают отрезком гофрированной трубы. Это обеспечит целостность кабеля при тепловом расширении бетона.
Для встраиваемого регулятора в стене с помощью перфоратора и коронки высверливается не сквозное отверстие от которого до пола прорезается штроба. В штробу замуровывается гофра, по которой к регулятору прокладывают кабель питания и кабель от термодатчика. Все должно быть устроено таким образом, чтобы термодатчик можно было заменить в случае повреждения.
Провода от термодатчика и автоматического выключателя в щитовой подсоединяются к клеммам, указанным в инструкции по эксплуатации.

Предлагаем ознакомиться с видео «монтаж теплого пленочного пола»:

Выбор оборудования и материалов

Подключение инфракрасного пола осуществляется по следующей схеме:

подготовка основания;
крепление изоляционного материала;
укладка пленки/матов;
установка защитного материала;
настил покрытия (со стяжкой или без).

Как укладывать инфракрасный теплый пол, зависит от вида отопительной системы. Различают пленочные и стержневые конструкции. Основой первых является нагревательный углеродный или биметаллический элемент, подающий в помещение ИК лучи и анионы. От внешних воздействий он с обеих сторон защищен дополнительными слоями. Выпускается материал в рулонах определенной ширины и длины. Теплый пол инфракрасный пленочный укладывается в кратчайшие сроки. Из всех систем обогрева он наиболее экономичный в плане размеров и нагрузки на перекрытие. Кстати, пленку можно использовать и для стен с потолками.

Основой стрежневых конструкций являются гибкие карбоновые стержни, соединенные проводом. Они поставляются в виде матов, внешне немного напоминающих веревочную лестницу. Монтаж инфракрасного пола такого типа может проводиться как с чистовой стяжкой, так и без нее. Преимуществами стержневых систем являются способность саморегуляции и возможность установки в помещениях высокой влажности. То есть, пленку нельзя класть на участках, где будут стоять тяжелые предметы, или в ванной, а маты – можно.

Укладка инфракрасного теплого пола в обоих случаях осуществляется по вышеприведенной схеме. Повреждения покрытия тоже устраняют одинаково: путем замены проблемного участка (полосы или мата). Стержневые системы стоят значительно дороже пленочных. Расход энергии у них примерно сопоставим, и напрямую зависит от качества работы термостата и датчика температуры.

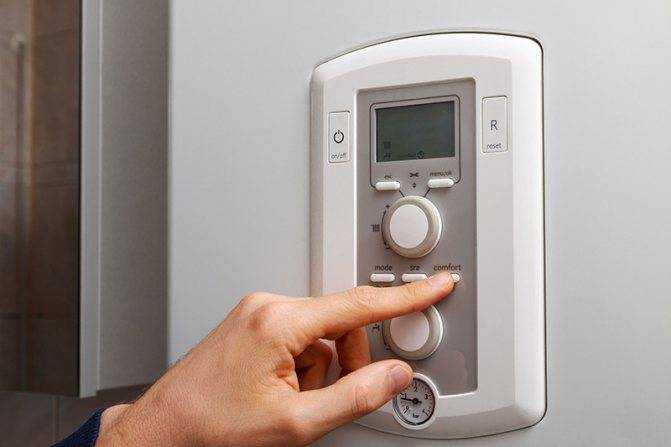

Терморегулятор

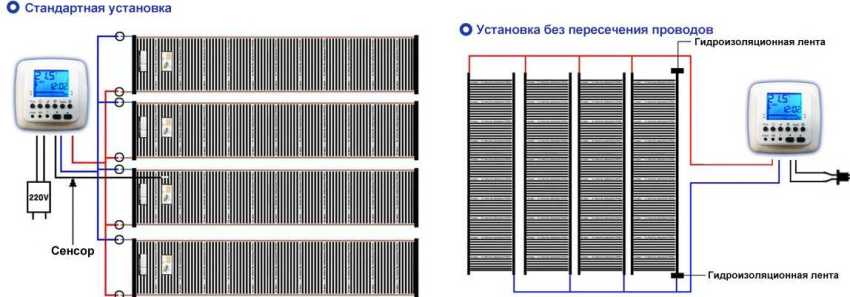

Схема подключения инфракрасного теплого пола через терморегулятор является классической. Есть вариант активировать нагревательные элементы напрямую через сеть, подсоединившись к щитку, но такое решение сложно назвать практичным. Во-первых, приходится каждый раз включать/отключать систему, что само по себе неудобно. Во-вторых, ручное управление приводит к неоправданным расходам энергии.

Подключение инфракрасного теплого пола к терморегулятору стоит не так дорого, поэтому подобное устройство ставят практически всегда. Используя температурные датчики, термостат автоматически вырубает или активирует систему. Регулятор может быть:

электромеханическим;
электронным;
программируемым.

Если вам нужно решить, как подключить инфракрасный теплый пол к программируемому регулятору, имеет смысл обратиться за помощью к специалистам. Это дорогостоящие и сложные приборы, которые весьма чувствительны к любой ошибке. Такое устройство способно управлять системой согласно заданной программе. Подобные модели помогают расходовать энергию наиболее рационально.

Если монтаж ИК теплого пола производится в техническом помещении, ванной или на балконе, вполне подойдет дешевый и надежный электромеханический регулятор. Электронные термостаты – «золотая середина» в плане стоимости и функциональных возможностей, поэтому всегда пользуются стабильным спросом. Устанавливают терморегуляторы обычно на стене, на высоте 1,0-1,5 м. Мощность устройства определяется параметрами отопительной системы. Для каждой комнаты рекомендуется задействовать отдельный термостат.

Финишное покрытие

Монтаж и подключение инфракрасных теплых полов должны осуществляться с учетом финишного покрытия. Данное оборудование можно считать универсальным. Оно подойдет для обогрева плитки, паркета, керамогранита, ламината, а также мягких ковролина и линолеума. Для систем отопления, размещаемых в ванных, туалетах, на кухнях, как правило, выбирают плитку. Если вы планируете делать установку инфракрасного теплого пола самостоятельно, то в этом случае лучше укладывать маты. Генерируемые ими лучи легко проходят сквозь стяжку и плотный материал поверхности. Плитку можно настилать и на пленочные конструкции.

Установка инфракрасных теплых полов под плитку

Укладка ИК пола под керамическую плитку может выполняться двумя способами: «сухим» и «мокрым». В первом случае нагревательные элементы пленки не соприкасаются с цементной стяжкой. В свою очередь «мокрый» метод установки ИК пленки производится с заливкой цементного раствора поверх системы.

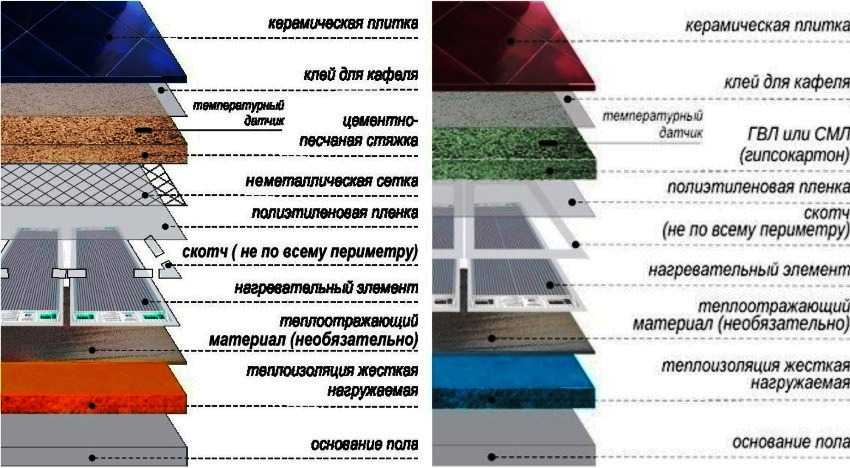

Две схемы подключения пленочного теплого пола под плитку

Рассмотрим алгоритм действий для «сухого» метода:

Монтаж пленочного полотна, который производится по тем же правилам, как и в случае организации инфракрасного обогрева под ламинат.
Далее, выполняется монтаж защитной прослойки, в качестве которой зачастую применяется полиэтиленовая пленка.
На этом этапе необходимо установить поверх пленки основание под стяжку. Для таких целей отлично подходят гипсокартонные листы (ГКЛ). При фиксации листов нужно соблюдать особую внимательность, так как есть риск повреждения нагревательных элементов ИК пола.
Затем поверх подложки заливается тонкий слой стяжки.
В последнюю очередь производится укладка плитки. Для этого используется стандартный плиточный клей.

В свою очередь, укладка инфракрасных теплых полов с помощью «мокрого» метода является более выгодной, с финансовой точки зрения. Она включает в себя следующие этапы:

в первую очередь необходимо выполнить монтаж нагревательных элементов ИК пола;

Укладка пленочного инфракрасного полотна под плитку производится по тем же правилам, что и под другие покрытия

далее производится укладка защитной полиэтиленовой пленки. Этот этап является самым важным во всей процедуре «мокрого» способа установки ИК. Специалисты рекомендуют укладывать защитную полиэтиленовую пленку в 2-3 слоя;
на третьем этапе производится монтаж армирования. Как правило, для этих целей применяется кладочная метка из металла;
затем выполняется заливка стяжки;

в конце необходимо уложить керамическую плитку.

Таким образом, монтаж пленочных теплых полов под плитку может быть выполнен и собственноручно. Единственное, что для этого необходимо – четкое соблюдение последовательности работ.

Два способа укладка ифракрасной пленки под керамическую плитку «сухим» и «мокрым» способом

Принцип работы ИК-полов и вспомогательное оборудование

Температурный контроль ведет датчик, располагающийся в толще полов.

Смонтировать инфракрасный пленочный теплый пол можно самостоятельно, без помощи специалистов. Для этого понадобятся соответствующее количество пленки, термостат и соединительные провода. Схема подключения пленочного теплого пола проста – отдельные участки соединяются между собой параллельно (не последовательно), после чего подключаются через термостат к электросети.

Пленочные теплые полы очень тонкие – их толщина в большинстве случаев не превышает 1 мм. А вот ширина варьируется от 50 до 100 см. Пленка поставляется в длинных рулонах, причем она легко разрезается на отдельные участки определенной длины. Но резать наобум нельзя – только по линиям отреза, иначе будет нарушена ее работоспособность. Кроме того, на этих линиях располагаются контактные площадки для подключения к электрической сети.

Общий принцип монтажа пленочных полов следующий:

Укладываем на черновые полы слой теплоизоляции;
Монтируем датчик температуры;
Раскладываем пленку согласно заранее нарисованной схеме;
Выполняем электрические подключения.

Завершающий этап – тестирование. Положительным результатом станет равномерный прогрев напольного покрытия на всех участках, под которыми прокладывается пленка.

Виды теплых полов

Принцип действия теплого полового покрытия

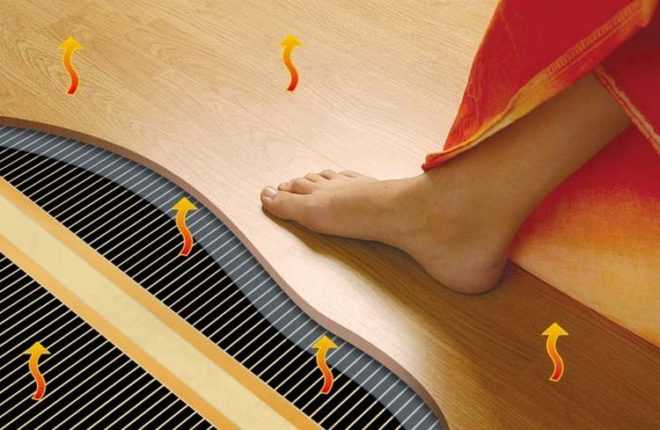

Пленочный теплый пол функционирует на основе принципа инфракрасного излучения. Данная технология на сегодняшний день достаточно распространена, она применяется в качестве нагревательного элемента под ламинат, линолеум, ковролин, паркет и даже керамическую плитку. При определенных условиях допускается подогрев подобным методом деревянного пола. Также пленку можно размещать в деревянных или гипсокартонных навесных потолках.

Обогрев инфракрасными лучами от пола воспринимается людьми как солнечное тепло из-за одинаковой природы источника. Конструкция состоит из нескольких полотен пленки, которая укладывается особым образом на поверхность пола. В дополнение к основному материалу в наборе идут необходимые кабели и стержни. После монтажа пол подключается к электросети, которая используется в быту, и размещается напольное покрытие.

Принцип действия несколько отличается от стандартных конвекционных технологий отопления. По факту инфракрасное излучение не приводит к нагреву воздуха и, следовательно, электроэнергия не тратится на нагрев мебели и прочих предметов, которые расположены вне зоны обогрева.

Что необходимо учесть при монтаже?

Продавцы и производители рекомендуют поручать монтаж инфракрасного пола специалистам, однако некоторые мастера вполне успешно справляются с этой задачей самостоятельно. Чтобы правильно уложить пленочный пол, необходимо выполнить следующий шаги:

Шаг # 1: Составить план-схему раскладки пленки, выбрать место для термодатчика и термостата.
Шаг # 2: Установить термостат в подходящем месте.
Шаг # 3: Подготовить основание, которое должно быть не только ровным, но также сухим и чистым.
Шаг # 4: Если основание неровное, возможно, понадобится уложить на пол фанеру (рекомендованная толщина – 10 мм и выше) или ДСП.
Шаг # 5: Уложить защитное гидроизоляционное покрытие, роль которого с успехом выполняет пленка толщиной 50 мкм или больше.
Шаг # 6: Уложить теплоизоляционный слой из лавсановой пленки, подходит и металлизированная, и полипропиленовая разновидность этого материала.
Шаг # 7: Разрезать пленку на полосы нужной длины по специальным линиям.
Шаг # 8: Выложить пленку в соответствии со схемой шинами вниз и зафиксировать ее скотчем.
Шаг # 9: Соединить элементы специальными контактами.
Шаг # 10: Установить термодатчик.
Шаг # 11: Подключить систему к электропитанию и терморегулятору.
Шаг # 12: Выполнить монтаж напольного покрытия.

Не стоит использовать в качестве теплоизоляционного слоя материалы с основанием из алюминиевой фольги. Категорически запрещено укладывать полосы пленки внахлест.

После того, как пленка разложена, передвигаться по ней необходимо с большой осторожностью, чтобы не повредить нагревательные элементы. Не стоит также ронять на ее поверхность строительный инструмент. На схеме наглядно представлен порядок подключения инфракрасного теплого пола

Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

На схеме наглядно представлен порядок подключения инфракрасного теплого пола. Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

Иногда удачным выбором становится комбинированный вариант: владелец дома самостоятельно проводит подготовительные работы и укладку напольного покрытия, а монтаж и подключение собственно пленки доверяет профессионалам.

Раскладку теплого пленочного пола следует тщательно продумать и составить соответствующую схему. На ней необходимо указать места установки стационарных предметов мебели, поскольку ставить их на пол с пленочным обогревом не рекомендуется.

Для мебели, которая плотно прилегает к полу, необходимо подобрать мета постоянной установки, а все остальное ставить на ножках или подвешивать на стены. Несоблюдение этого указания может привести к перегреву пола, порче пленки, мебели и напольного покрытия.

Инфракрасную пленку следует укладывать встык, перехлест полос пленки при монтаже недопустим. Ее следует надежно закрепить скотчем, не допуская повреждений

Важно правильно установить датчик температуры, чтобы его показания были корректными. В этом отношении также существуют четкие рекомендации производителя, которых необходимо придерживаться

Укладывать пленку следует только на ровный и чистый пол, особенно если в качестве напольного покрытия выбран ламинат, один из самых капризных вариантов пола в сочетании с напольными системами обогрева

Для подключения пленочного инфракрасного теплого пола к системе электроснабжения можно использовать специальные заклепки или метод спайки с медной проволокой

После укладки ламината не следует сразу же включать теплый пол. Нужно подождать некоторое время, чтобы напольное покрытие прогрелось до уровня температуры воздуха в помещении. Лишь после этого можно безопасно включить обогрев. Соблюдение этого правила не повредит и при работе с другими типами напольного покрытия.

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;
высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;
высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.

К минусам этого способа обогрева относятся:

сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Составление схемы подключения пленочного теплого пола

Для того чтобы избежать монтажных ошибок и других неожиданностей, специалисты советуют перед началом установки ИК пленки выбрать схему подключения и составить план проекта. Элементарная схема поможет не только грамотно рассчитать количество материала, необходимо в конкретном случае, но и подобрать необходимую по мощности пленку.

Рассмотрим моменты, которые необходимо учесть при составлении схемы подключения:

раскройка инфракрасного полотна производится строго в тех местах, которые были отмечены компанией производителем;
категорически запрещается выполнять раскрой под какими-либо углами и пытаться формировать из полотна фигурные элементы;
установка пленки выполняется параллельными полосами;
полосы необходимо класть таким образом, чтобы они не перекрывали друг друга;
важно запомнить, что зазор между пленочным полотном и мебелью не должен быть меньше, чем 3 см. Такую же дистанцию нужно соблюдать между краем инфракрасного полотна и стеной;
медные шины соседних полотен не должны соприкасаться

Минимальная дистанция между ними – 1 см;
количество точек подключения должно быть сведено к минимуму;

Схема подлючения пленочного инфракрасного нагревателя

наилучший вариант расположения точек подключения – со стороны стены, на которую будет производиться монтаж терморегулятора;
схему необходимо составлять таким образом, чтобы основная часть проводки скрывалась за плинтусами;
при использовании коротких пленочных отрезков (до 100 см) необходимо позаботиться о дополнительной изоляции и докупить клеммные зажимы.

Терморегулятор необходимо выбирать заранее, перед началом установки электрического тёплого пола. Отзывы об этих устройствах можно без труда изучить на профильных форумах в интернете. В случае если площадь, которую необходимо обогреть, довольно большая, то тогда нужно приобрести дополнительные температурные датчики.
