Выбираем отопление с верхней разводкой и розливом: двухтрубная и однотрубная системы и схемы

Двухтрубная схема

Двухтрубная система отопления. Нажмите на фото для увеличения.

Двухтрубная система отопления с нижней разводкой отличается от верхнего подведения стояков тем, что обе трубы (и подача, и «обратка») располагаются внизу. Горячий теплоноситель движется по прямому стояку снизу вверх, проходит через все батареи и по обратному стояку возвращается в котел. Двухтрубная схема может содержать один или несколько контуров, обеспечивать попутное или тупиковое движение воды по трубам подачи и «обратки».

Двухтрубная схема отопления с естественной циркуляцией и нижней разводкой стояков используется нечасто, так как большое число конечных радиаторов требует установки такого же большого числа воздушных клапанов, а спуск воздуха из батарей вручную – это процесс трудоемкий и утомительный. Решить проблему попадания воздуха в магистраль через расширительный бачок помогает закольцовка стояков подачи специальными воздушными трубопроводами, но тогда теряется весь смысл применения именно нижней подводки, ведь количество стояков на стенах не уменьшается, а только увеличивается.

Требования к организации двухтрубной системы с нижней разводкой

Обязательные составляющие элементы такой магистрали – это:

Двухтрубная система отопления. Нажмите на фото для увеличения.

• батареи;
• соединительные трубы;
• расширительный бачок;
• насос;
• устройства регулировки (манометр, устройство балансировки, автовоздушник);
• прочая фурнитура (вентили, термостатический и предохранительный клапан, трубопроводные фильтры).

Расширительный бак должен располагаться на пике – самой высокой точке отопительной системы. Если в доме есть центральный водопровод, то расширительный бачок можно совместить с емкостью подачи воды в магистраль. Главное условие для эффективного использования бачка – это легкий доступ к нему, поэтому вовсе не обязательно помещать его на чердаке, как это происходит во многих частных домах. Кроме того, бачок должен монтироваться в нехолодном помещении.

Для естественной циркуляции необходимо создать уклон труб из расчета 10 см на 20 погонных метров.

Если входная дверь становится препятствием для монтажа стояков, можно организовать два колена. При этом разводка оборудуется от пика магистрали.

Еще одно важное требование для эффективной работы двухтрубной теплотрассы – использование труб разного диаметра, призванное обеспечить движение теплоносителя не только по малому кругу (котел – ближний радиатор – котел), но и по более протяженным. В длинные магистрали целесообразно включить электрический насос высокой производительности

Он будет ускорять циркуляцию воды, а значит, и теплоотдача батарей будет выше

В длинные магистрали целесообразно включить электрический насос высокой производительности. Он будет ускорять циркуляцию воды, а значит, и теплоотдача батарей будет выше.

Решающее значение при проектировании двухтрубной системы отопления имеет грамотный гидравлический расчет, главная функция которого – определить необходимое количество радиаторов для эффективного обогрева дома, диаметр стояков и возможные теплопотери.

Особенности монтажа

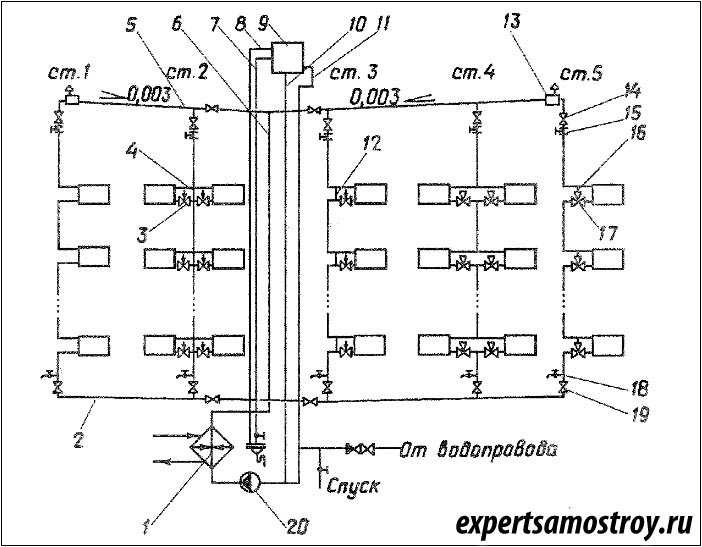

Схема подключения однотрубной системы отопления с верхним и нижним розливами

Если же решено своими руками устроить именно однотрубную систему с естественной циркуляцией, то стоит придерживаться нескольких обязательных правил, иначе зимой в доме будет очень некомфортно. Тупиковая система для подключения своими руками не рекомендуется ввиду сложности и дороговизны.

Нужно очень тщательно смонтировать сборно-подающую магистраль. Так, чтобы наклон горизонтальной трубы был не менее 10° и отсутствовали провисы. Патрубки, которыми радиаторы подключаются к нижней трубе, должны быть разными, со стороны выхода теплоносителя из котла – длиннее.

Одноконтурная система отопления с нижней трубой может быть использована только в том случае, когда число радиаторов не превышает пяти штук. Если дом значительно больше, делается два контура либо используется двухтрубные системы, виды которых (в том числе тупиковая с естественной или принудительной циркуляцией) рассматриваются отдельно. При выполнении работ своими руками следует учесть, что ближние к прямому патрубку котла радиаторы должны быть меньшего объема или на их входах устанавливаются шаровые краны, чтобы регулировать количество поступающего теплоносителя.

Если перепад высот между верхней плоскостью первого от котла радиатора и нижней точкой сборной горизонтальной магистрали невозможно сделать больше 1,5 м, то в схему системы отопления обязательно включается циркуляционный насос. Тоже самое касается случая использования второго нагревательного контура газового котла, который нельзя ставить в подполье. Расширительный бак устанавливается перед насосом против движения теплоносителя, чтобы исключить постоянное срабатывание его мембраны.

Факт! Однотрубное отопление – это способ обогрева с неэффективной циркуляцией, ее балансировка легко нарушается. Ее монтаж массово применялся для одноэтажного строительства, когда в дефиците были трубы, фасонные изделия, электроды. Горизонтальная разводка считалась наиболее простой, а работы можно было вести только сваркой по металлу. Вертикальная, использовавшаяся в многоэтажных домах, была еще менее эффективной. Сейчас, когда в магазинах есть все, в том числе новые материалы и комплектующие, а огневые работы при монтаже труб не требуются, использовать ленинградское отопление нежелательно из-за капризности и сложности настройки.

(Пока оценок нет)

Модернизация однотрубных отопительных систем

Техническое решение, которое делает возможным регулировать работу каждого отдельного отопительного прибора, разработано.

Оно заключается в подключении специальных замыкающих участков (байпасов), которые делают возможным встраивание в отопление радиаторных автоматических терморегуляторов. Какие еще преимущества становятся возможными при установке байпасов? Подробно об этом поговорим далее.

Байпас (внешний вид)

Схема работы байпаса

Главное достоинство такой модернизации в том, что в этом случае становится возможным регулировать температуру нагрева каждой батареи или радиатора. Кроме этого можно полностью перекрыть подачу теплоносителя к прибору.

Благодаря чему такой отопительный прибор ремонтируется или заменяется без отключения всей системы.

Байпас представляет собой обводную трубу, снабженную клапанами или кранами. При правильном подключении такой арматуры к системе, она позволит перенаправить поток воды по стояку, минуя ремонтируемый или заменяемый отопительный прибор.

Не сложно понять, что задача установки таких устройств в систему своими руками вряд ли возможно решить, даже если в наличии имеется подробная инструкция. Без участия специалиста в этом случае не обойтись.

Система отопления с одним магистральным стояком должна комплектоваться отопительными устройствами, которые имеют повышенные характеристики в отношении надежности. Любые устройства в однотрубной системе должны выдерживать повышенное давление и высокую температуру.

Подключение отопительных приборов

Вначале — пара общих правил, относящихся к системам отопления многоквартирных домов.

1. Если на подводках к радиатору стоят отсекающие краны, дроссели или термоголовки, между подводками обязательно должна стоять перемычка. Иначе запорно-регулирующая арматура будет препятствовать нормальной циркуляции теплоносителя в стояке;

Перемычка на подводке к радиатору.

1. Если вы живете не на верхнем этаже, радиатор категорически нельзя подключать между стояками обратки и подачи. У вас будет тепло, а вот соседи сверху начнут замерзать. После жалобы в жилищную организацию и составления акта о самовольной переделке инженерных коммуникаций общего пользования вы будете вынуждены восстановить первоначальную схему врезки за свой счет.

Теперь — о расположении подводок относительно секционного радиатора.

Принцип работы батареи водяного отопления таков: теплоноситель циркулирует через горизонтальные коллекторы относительно большого сечения и соединяющие их тонкие вертикальные каналы в секциях. Благодаря разнице в проходимости коллекторов и каналов обеспечивается равномерный нагрев первых и последних секций.

Традиционное боковое одностороннее подключение остается эффективным, пока количество секций не превышает 8 — 10 штук. Если их больше, суммарное внутреннее сечение вертикальных каналов оказывается больше сечения коллекторов. Теплоноситель движется лишь через ближние к подводке каналы, и последние секции остывают.

Боковое одностороннее подключение алюминиевого радиатора.

Решить проблему неравномерного нагрева поможет простая инструкция: подключите батарею диагонально. В этом случае она будет равномерно прогрета по всей длине, независимо от размеров прибора.

Диагональная схема подключения.

Альтернативное решение — нижнее подключение. Оно несколько уменьшит теплоотдачу: основной объем воды будет циркулировать по нижнему коллектору, а верх секций станет прогреваться в основном за счет теплопроводности металла и теплоносителя.

Зато батарея сможет работать даже будучи завоздушенной: препятствующая циркуляции пробка будет вытеснена в верхний коллектор и не помешает движению воды по нижнему.

Нижнее двухстороннее подключение.

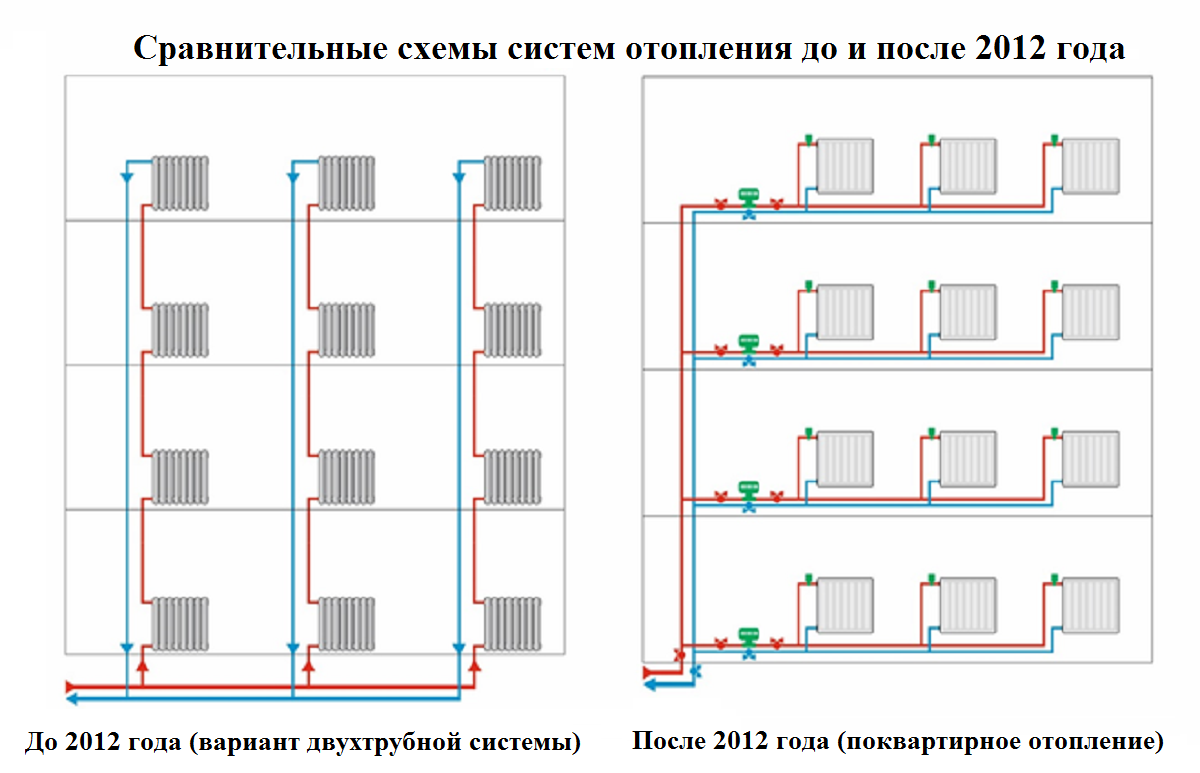

Горизонтальная внутриквартирная разводка

Во многих новостройках возможно встретить относительно экзотическую схему: в квартиру заходят отводы от стояков, разрешающие развести отопительные устройства под произвольную планировку. Наряду с этим диаметр стояков и отводов подбирается так, что горизонтальный контур в вашей квартире не садит параметры отопления в квартирах выше либо ниже.

Кроме произвольной планировки, горизонтальный контур с выходом и одним входом разрешает наладить учет тепловой энергии. По мере того, как цена отопления квадратного метра возрастает, установка счетчиков делается все более актуальной.

Как верно сделать разводку отопления в горизонтальном контуре раздельно забранной квартиры?

По скромному точке зрения автора, наиболее разумным будет приспособить к данной ситуации ленинградку, либо барачную схему разводки.

• По периметру квартиры прокладывается неразрывное кольцо размером ДУ25. Под дверными проемами оно топится в стяжку либо прокладывается под настильным полом.
• Отопительные устройства врезаются параллельно кольцу, не разрывая его. Размер подводок — ДУ20. Схема подключения отдельного радиатора — нижняя либо диагональная.
• Любой радиатор комплектуется воздушником в одной из верхних пробок. Опционально смогут быть установлены дроссели либо термоголовки и отсекающие вентиля на подводках.

Частные дома, квартиры от застройщика

Последнее замечание, собственно, вплотную подводит нас к следующему разделу статьи. Его тема — схемы отопление частного дома: разводка труб и врезка отопительных приборов.

Схемы верхнего и нижнего розлива, описанные выше, вполне применимы и для двух-трехэтажного коттеджа. Однако они не всегда оптимальны с точки зрения экономии материалов, отказоустойчивости и распределения температур. Что ж, изучим альтернативы.

Горизонтальная разводка отличается от стоячной (вертикальной) тем, что между собой соединяются расположенные на одном уровне отопительные приборы. При наличии двух и более этажей горизонтально разводится контур каждого из них.

Горизонтальная разводка для двух этажей.

Разводка от котла или другого источника тепла может быть:

Однотрубной. Все приборы подключаются в разрыв единственного кольца, опоясывающего помещение по периметру, или (что куда разумнее) параллельно ему. Таких колец может быть несколько — по числу помещений или этажей;

Простейшая однотрубная схема.

Двухтрубной. Каждый радиатор представляет собой перемычку между нитками подачи и обратки. Считается, что двухтрубная разводка позволяет добиться более равномерного распределения температур.

Участок двухтрубной разводки с подводками радиаторов.

На практике, однако, она довольно капризна, поскольку требует дросселирования ближних к котлу приборов и точной регулировки дросселей. Цена несоблюдения этой рекомендации — размороженные дальние отопительные приборы: без дросселей весь теплоноситель начинает циркулировать через ближние батареи.

Каждый радиатор в двухтрубной системе приходится снабжать дросселями для регулировки.

Стоит отметить, что проблема балансировки двухтрубной системы очень изящно решена в так называемой петле Тихельмана. Фактически, она представляет собой несколько параллельных контуров одинаковой длины.

Еще одно решение, позволяющее равномерно распределить тепловую нагрузку — коллекторная разводка. В этом случае каждый прибор соединяется парой подводок с коллекторами, отвечающими за отключение или регулировку температуры. Эта схема подразумевает укладку подводок в стяжку или штробы: едва ли десяток параллельных труб на стенах украсит дизайн вашего дома.

Коллекторная и последовательная разводки могут сочетаться в одной системе отопления.

Наконец, двухтрубная разводка может быть тупиковой (когда направление движения в подаче и обратке противоположно) и попутной (движение теплоносителя в двух нитках параллельно, система представляет собой замкнутый круг).

Какая схема лучше для квартиры-студии или небольшого коттеджа?

На мой взгляд — однотрубная («ленинградка»), плинтусная ( разведенная в нижней части стен), с радиаторами, подключенными параллельно основному кольцу и врезанными по схеме «снизу вниз». Она привлекает абсолютной отказоустойчивостью, простотой запуска и нетребовательностью к балансировке.

Я немного конкретизирую это утверждение:

• Разморозка какого-то отдельного участка контура невозможна в принципе до тех пор, пока в нем циркулирует теплоноситель. Кольцо, однако;
• Работа отдельного прибора (воздушная пробка, отключение, дросселирование) не оказывают никакого влияния на работу остальных батарей. Циркуляция в кольце продолжится в любом случае;
• Для запуска кольца достаточно открыть вентиля или задвижки. Весь воздух будет вытеснен в расположенные выше батареи и может быть в любой момент стравлен через краны Маевского или автоматические воздухоотводчики. Мало того, он не будет мешать работе батарей даже без стравливания: циркуляция будет идти через нижний коллектор прибора.

Как все устроено

Вначале — немного общей информации.

Горячее водоснабжение и отопление многоквартирного дома начинаются с ввода теплотрассы в дом. Через фундамент заводятся две нитки от ближайшей тепловой камеры — подающая (по которой техническая вода, она же — теплоноситель, попадает в здание) и обратная (вода, соответственно, возвращается на ТЭЦ или котельную, отдав тепло).

В тепловой камере на вводе в дом (как вариант — на групповом вводе в несколько распложенных в непосредственной близости друг к другу домов) стоят отсекающие задвижки или краны.

Тепловая камера на стадии монтажа

Тепловой пункт, он же — элеваторный узел, совмещает несколько функций:

Обеспечивает минимальный перепад температур между подачей и обраткой системы отопления;

График температур подающей и обратной ниток теплотрассы в зависимости от уличной температуры

• Организует подачу горячей воды в систему ГВС и ее отключение в масштабах дома при авариях и текущем ремонте;
• Дает возможность остановить и сбросить систему отопления;
• Позволяет снять контрольные замеры температуры и давления;
• Обеспечивает очистку теплоносителя и воды для нужд ГВС от крупных загрязнений.

Система отопления может быть организована:

1. С верхним розливом: розлив подачи проходит по чердаку или техэтажу под крышей дома, а розлив обратки размещается в подвале или подполе. Каждый отопительный стояк отключается независимо от других двумя кранами в верхней и нижней части дома;

Верхний розлив: подача отопления разведена по чердаку

1. С нижним розливом: подача и обратка разводятся по подвалу; отопительные стояки присоединяются к розливам поочередно и попарно соединяются перемычками на верхнем этаже или чердаке. Каждая перемычка снабжается воздушником (краном Маевского или обычным вентилем) для стравливания воздушной пробки.

Система ГВС в зданиях постройки 70-х годов и в более старых домах обычно тупиковая — полностью идентичная системе холодного водоснабжения. С практической стороны это означает, что горячую воду при водоразборе приходится подолгу сливать до ее нагрева, а полотенцесушители, установленные на подводках ГВС, греют только при водоразборе.

Тупиковая система ГВС: воду нужно долго сливать до ее нагрева

В более новых постройках горячее водоснабжение и отопление жилого дома функционируют по общему принципу — вода непрерывно циркулирует через контуры, обеспечивая постоянную температуру полотенцесушителей и мгновенный нагрев воды при разборе.

Узнать больше о том, как устроена система отопления и водоснабжения жилых домов, вам поможет видео в этой статье.

Двухтрубная система отопления с верхней разводкой

Двухтрубная система отопления с верхней разводкой

Установка двухтрубной системы отопления с верхней разводкой минимизирует или полностью устраняет многие вышеописанные недостатки. В данном случае подключение радиаторов происходит параллельно.

Для ее монтажа необходимо значительно больше материалов, так как устанавливаются две параллельные магистрали. По одной из них протекает горячий теплоноситель, а по другой – остывший. Почему эту систему отопления с верхним розливом предпочитают для частных домов? Одним из весомых преимуществ является относительно большая площадь помещения. Двухтрубная система может эффективно поддерживать комфортный уровень температуры в домах с общей площадью до 400 м².

Кроме этого фактора для схемы отопления с верхним розливом отмечают такие важные эксплуатационные характеристики:

• Равномерное распределение горячего теплоносителя по всем установленным радиаторам;
• Возможность установки регулирующей арматуры не только на обвязку батарей, но и на отдельные контуры отопления;
• Монтаж системы водяного теплого пола. Коллекторная система распределения горячей воды возможна только при двухтрубном отоплении.

Особенности монтажа отличаются в зависимости от вида циркуляции воды – естественной или принудительной. Для первой схемы верхнего розлива в системе отопления предусматривается монтаж расширительного бака. Он должен находится в самой верхней точке разводки труб. Чаще всего это чердачное помещение дома. Поэтому для эффективной работы отопления нужно утеплить если не весь чердак, то корпус бака обязательно.

Оптимальная вместимость открытого расширительного бака составляет 5% от общего объема воды в системе. Причем он должен быть заполнен только на 1/3.

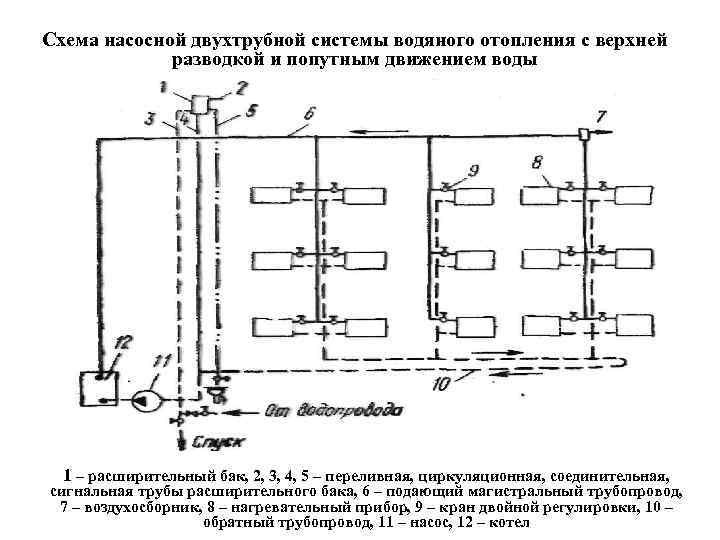

двухтрубная система отопления с верхней разводкой и принудительной циркуляцией

Для организации принудительного верхнего розлива в системе отопления необходим монтаж дополнительных узлов – циркуляционного насоса и мембранного расширительного бака. Последний заменит открытый расширительный бак. Но место его установки будет другим. Мембранные герметичные модели монтируются на обратной магистрали и обязательно на прямом участке.

Преимуществом подобной схемы является необязательное соблюдение уклона трубопроводов, характерное для верхней и нижней разводки отопления с естественной циркуляцией. Требуемый напор будет создаваться циркуляционным насосом.

Но есть ли у двухтрубной принудительной системы отопления с верхней разводкой недостатки? Да, и один из них – зависимость от электроэнергии. Во время отключения электричества перестает работать циркуляционный насос. При большом гидродинамическом сопротивлении естественная циркуляция теплоносителя будет затруднена. Поэтому при проектировании схемы системы отопления однотрубной с верхней разводкой нужно выполнить все требуемые расчеты.

Также следует учитывать такие особенности монтажа и эксплуатации:

• При остановке насоса возможно обратное движение теплоносителя. Поэтому на ответственных участках необходим монтаж обратного клапана;
• Чрезмерный нагрев теплоносителя может стать причиной превышения критического показателя давления. Помимо расширительного бака в качестве дополнительной меры защиты устанавливают воздухоотводчики;
• Для повышения эффективности работы системы отопления с верхней трубной разводкой нужно предусмотреть автоматическую подпитку теплоносителем. Даже небольшое снижение давления ниже нормы может привести к уменьшению нагрева радиаторов.

Независимо от выбранной схемы системы отопления с верхним розливом нужно предусмотреть два вида регулировки степени нагрева воды – количественный (с помощью запорной арматуры) и качественный (изменение мощности котла). Тогда работа отопления будет не только эффективной, но и безопасной.

Видеоматериал поможет наглядно увидеть разницу для различных схем отопления:

Классификация однотрубных систем отопления

Конструктивные особенности схемы отопления

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления – об автоматике и контроллерах для котлов на примерах»). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Недостатки однотрубной системы отопления

Наряду с плюсами такая система имеет минусы:

1. Требования к диаметрам основного трубопровода.
2. В первых радиаторах температура теплоносителя самая высокая, а в последующих всё более и более низкая вследствие постоянного подмеса к основному потоку теплоносителя из пройденных радиаторов.
3. Из второго пункта следует, что последние радиаторы нужно делать большей площади, чем первые, иначе они будут значитально холодней.
4. Да и вообще, при таком подключении не стоит «сажать» на одну ветку больше 10 радиаторов, т. к. равномерный прогрев не получится.

Вывод: «ленинградке» лучше «живётся» в небольших домах.

Полагаю, однотрубная система отопления освещена достаточно. Есть ещё пара хороших схем монтажа радиаторов, которые относятся к двухтрубным системам. Это лучевая (коллекторная) система отопления и схема Тихельмана. О них читайте в следующих статьях.

Как выбрать оптимальную разводу труб отопления? Прежде всего следует проанализировать эксплуатационные характеристики системы и особенности ее функционирования. В некоторых случаях лучшим вариантом будет отопление с верхней разводкой и розливом: системы и схемы для нее следует подбирать с особой тщательностью.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.
