Система отопления для коттеджа

Теплоноситель

Кроме традиционного теплоносителя – воды, предлагается незамерзающая жидкость антифриз. Единственный случай его использования – это длительное отключение отопления, например, при аварийной ситуации, невозможности посещения дома долгое время.

Антифризы не замерзают при низкой температуре, поэтому помогают решить эти проблемы. Существенный недостаток – это то, что они уступают показателям воды по теплоотдаче, текучести, вязкости. При этом отопительная система рассчитана на работу с водной средой, а применение другого теплоносителя негативно отражается на запорной арматуре, состоянии котла.

Пожалуй, главный элемент системы отопления в коттедже. Мощность котла должна покрывать тепловые потери здания – на один кубометр помещения примерно 1 кВт. Котел должен иметь два отопительных контура, чтобы обеспечить горячее водоснабжение. Конечно, можно использовать одноконтурный котел, но для горячей воды будет необходимо наличие бойлера.

Газовый котел признан самым экономичным. Кроме доступной цены и легкости доставки по газопроводам природного газа, регулировка параметров автоматики позволяет выбрать оптимальный рабочий режим.

Жидкотопливный

Жидкотопливый котел использует дизельное топливо, для хранения которого устанавливают емкости. За сезон расходуется 3-8 тонн солярки. Учитывая ее цену – это дороже газа, но оправданно при его отсутствии.

Электрический

Электрокотел самый экологичный. Недостатки: большой расход электроэнергии, малая мощность, наличие трехфазной сети.

Твердотопливный

Топливом служат дрова, уголь, торф. Не позволяет использовать автоматику, только ручное управление, низкая экологичность.

Затраты на отопление коттеджа, эксплуатацию и ремонт можно снизить, если поддерживать нормальную температуру дома, не допускать ее завышения.

Как вам статья?

Мне нравитсяНе нравится

Схема отопления одноэтажного дома: от чего зависит

Первейшим пунктом определения будущей сети обогрева коттеджа, будет определение его основных характеристик, как в плане строительства, так и по типу планировки. В одноэтажных домах все помещения расположены на одном уровне, а потому дом может занимать вполне внушительную площадь, так как каждый владелец хочет обеспечить максимальный комфорт при создании загородной резиденции.

Основными критериями, по которым подбирается схема отопления одноэтажного частного дома для российских реалий, являются:

• наличие утепленного фундамента и его толщина – через пол могут проходить достаточно большие теплопотери, особенно при свайной или ленточной конструкции. Отсутствие утепленных слоев в фундаменте дома требует повышения количества радиаторов, установку более мощного оборудования;
• подвал или цокольный этаж – встречаются достаточно часто, и требуют увеличения схемы отопления по оснащению и расчета работоспособности котла, чтобы максимально обеспечить отопление дома, даже если в подвале не буде предусмотрена установка радиаторов;
• неотапливаемый чердак – через него могут проходить довольно большие объемы тепла наружу, особенно, если не проводилось надлежащее утепление перекрытий и кровельного пирога;
• строительные материалы и отделка – в большинстве случаев, намного проще создать энергоэффективную конструкцию дома используя различные современные материалы, чем потом тратить средства на отопительные системы. В ИнноваСтрой осуществляется разработка индивидуального проекта коттеджа с использованием современных и классических материалов, качественной внутренней и наружной отделкой, которые, в свою очередь, могут обеспечить до 30-40% экономии тепла, снизить теплопотери, создать условия для создания более простой схемы отопления;
• доступность энергоносителей – в разных регионах страны есть те или иные ресурсы, которые помогают обеспечить отопление дома с минимальными вложениями. Сейчас наиболее популярным является сжиженный магистральный газ, но также широко используется электричество, твердое и жидкое топливо, комбинированные системы. В зависимости от доступного энергоносителя, формируется вся схема отопления одноэтажного частного дома;
• желаемый тип разводки – для коттеджа обычно выбирают самые разные типы обеспечения комфорта. К таким относятся теплые полы в ванных комнатах, воздушное отопление, связанное с отсутствием батарей, установка радиаторов для водяных магистралей. Наличие камина также оказывает влияние на систему отопления, так как объект вполне может быть включен в сеть и выполнять не только эстетические функции, но и создавать комфортные условия проживания в загородном доме;
• природные факторы – важным является преобладающее направление ветров, наличие водных поверхностей рядом с поселком, защита коттеджа лесом, соседними постройками – все эти факторы в некоторой мере влияют на мощность используемого оборудования, количество установленных отопительных приборов.

Чтобы полностью учесть все возможные факторы, на стадии проектирования дома, или в процессе его реконструкции, лучше обратиться к профессионалам, способным гарантировать качество выполняемых работ, имеющих многолетний опыт создания загородных домов под ключ. Компания ИнноваСтрой, используя современные компьютерные технологии, практические знания инженеров и строителей, обеспечит создание полноценной, недорогой и функциональной отопительной системы для любого одноэтажного дома

При этом большое внимание уделяется не только высокой надежности внутренних коммуникаций, но и финансовой выгоде заказчика – чтобы затем вы могли комфортно жить в частном доме с минимальным вмешательством в работу отопления

Двухтрубная система

В двухтрубной схеме отопления теплоноситель подается и отводится из батареи по разным трубам. Это более затратно по материалам, но этот маленький недостаток с лихвой окупается равномерным распределениям тепла по помещениям и широкими возможностями температурной регуляции в отдельных комнатах посредством термостатов и регулирующих приборов.

В частных домах такая схема чаще всего используется с нижней разводкой. По большей части это обусловлено эстетическими причинами — трубы можно частично скрыть от взора, а если предусмотрительно завести из в пол еще на этапе строительства дома — отопление будет практически невидимым.

Такое обстоятельство заставляет закрыть глаза на необходимость наличия циркуляционного насоса для поддержания давления, и ручного спуска воздуха из труб. К тому же батареи с нижним подключением существенно проще монтировать и обслуживать.

Идеальной для отопления двухэтажного дома будет схема с верхней разводкой. Она отличается от предыдущей тем, что теплоноситель распространяется по трубам с самого верха контура — из расширительного бачка, установленного на верхнем этаже или чердачном помещении.

К минусам стоит отнести то, ради чего многие люди жертвуют эффективностью в пользу эстетики — чтобы скрыть трубы придётся пожертвовать полезным объемом пространства, а в некоторых случаях этого сделать вообще нельзя. Если этажность высокая, так же может потребоваться циркуляционный насос.

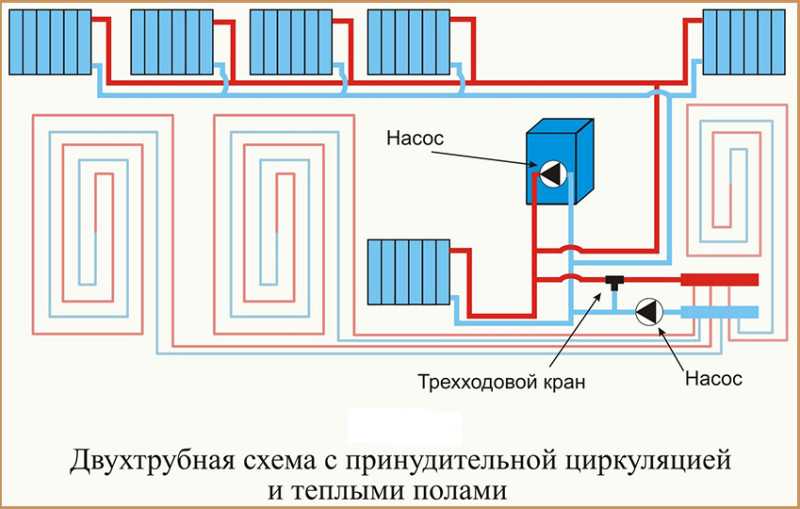

Есть еще самый современный и одновременно самый дорогой тип двухтрубной схемы — лучевой (коллекторный). При таком подходе каждый радиатор независим от остальных, что предоставляет большой простор для локальной регулировки температуры.

Такой способ делает возможным подключение теплых полов. Однако необходимость подвода труб к каждой батарее посредством подающих и откачивающих коллекторов существенно увеличивает стоимость таких систем, что и является главным их недостатком. В остальном же, многие специалисты называют такие схемы лучшими.

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

• Классические чугунные;
• Стальные;
• Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

Плинтусные системы отопления

Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

Системы с естественной циркуляцией теплоносителя

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса

Особенности однотрубной разводки

Довольно просто установить все детали системы внутри дома. В этом случае она начинается с точки подачи воды и заканчивается у отопительного оборудования. Диагональное подключение самое эффективное, поэтому его выбирают чаще. В здании необходимо разместить расширительный бак.

Существует и более простой вариант, который легко реализовать самостоятельно. Для этого необходимо поставить дверь на лестничном марше. Это позволит изолировать этажи друг от друга. Такая опция достаточно действенна, хоть и не очень эстетична.

Совет! Перед выполнением разводки необходимо изучить различные схемы. Тогда определиться с выбором системы будет намного проще.

Критерии выбора газового котла

По той простой причине что котёл, работающий на газу, является центральным узлом системы отопления его выбор должен происходить с полным осознанием вопроса. Так, приобретение устройства с камерой сгорания закрытого типа не требует установки трубы отвода отработанных газов. Если вблизи частного дома нет центральной магистрали подачи газа, можно остановить свой выбор на комбинированном котле, работающем на разном топливе.

Параметры газового котла могут отличаться в зависимости от размеров отапливаемого помещения. Газовые приборы бывают как маломощными для обогрева одноэтажных строений, так и мощные котлы способные обогреть многоэтажную постройку или даже промышленный объект. В зависимости от функциональности котлы, работающие на газу, подразделяются на одноконтурный и двухконтурный агрегат.

Одноконтурное газовое оборудование предназначено только для отопления дома. В свою очередь, двухконтурный аналог помимо своего прямого предназначения имеет дополнительную функцию нагрева воды. При этом такие устройства бывают проточными и накопительными. Но применение проточного прибора целесообразно при незначительном потреблении горячей воды. В свою очередь, двухконтурный котёл с вмонтированным бойлером способен в полной мере обеспечить как обогрев частного дома, так и горячее водоснабжение.

Если рассматривать виды газовых горелок, то они бывают атмосферного и вентиляционного принципа действия. Атмосферная горелка самая распространённая в системах отопления частного домостроения. Вентиляционную горелку устанавливают в котлах, используемых в промышленных структурах. Также котлы различаются типом тяги на естественный и принудительный способ отвода отработанных газов.

В зависимости от варианта монтажа газовые приборы подразделяются на настенные и напольные агрегаты. Напольный котёл обладает большими показателями мощности и размерами устройства, а также высокой долговечностью. Настенный газовый котёл, более компактный, но и максимальная мощность устройства ограничена. Помимо этого настенное устройство обладает меньшим эксплуатационным ресурсом.

Преимущества и недостатки установки однотрубного отопления частного дома

Среди достоинств монтажа данной конструкции в собственном доме, следует выделить:

• значительная экономия денежных средств на необходимые материалы конструкции (необходимо небольшое количество материалов для сборки одной трубы в магистрали);
• минимальная затрата времени и сил на установку однотрубного отопления (процесс монтажа настолько прост, что его можно выполнить своими руками);
• одну трубу можно располагать любым удобным способом, как в полости пола, так и на стене (отсутствует нагромождение труб, как в других вариантах устройств);
• система предполагает возможность последовательного подключения нескольких независимых один от другого, источников тепловой энергии (к примеру, газовый и твердотопливный котлы).

Что же касается недостатков установки, то здесь выделяют следующий ряд причин:

• конструкция требует балансировки, чтобы достичь оптимального обогрева всех помещений дома;
• необходимость использования различных схем подключения для радиаторов, которые имеют разное месторасположение;
• для удаленных помещений нужно приобретать радиаторы с большим количеством секций;
• необходимо использовать трубы больших диаметров, мощные насосы и высокий температурный режим для того, чтобы преодолеть увеличенное сопротивление.

Радиатор с большим количеством секций

Несмотря на то, что конструкция из одной трубы достаточно проста, но процесс его сборки имеет свои нюансы. Для того, чтобы монтировать систему самостоятельно, нужно знать и соблюдать все нормы и правила относительно установки отопительных агрегатов, а также провести необходимые для этого расчеты. Лишь в этом случае мы вправе рассчитывать на слаженную работу системы на протяжении длительного периода времени.

О том, как реализовать однотрубную систему отопления своими руками подробнее в видео:

Нагревательные котлы

В зависимости от используемого топлива они бывают:

• газовыми;
• жидкотопливными;
• электрическими;
• твердотопливными;
• комбинированными.

Каждому виду отопительных агрегатов присущи преимущества и недостатки.

Газовые котлы относятся к востребованным нагревательным приборам. При наличии в непосредственной близости от дома магистрального газопровода, владельцы частных домов отдают предпочтение данному виду топлива для обогрева.

Преимущества газовых агрегатов:

• доступная для потребителей стоимость топлива;
• высокий КПД (около 92%);
• легкость в эксплуатации, поскольку основная часть газовых моделей котлов автоматизирована. Это означает, что жильцы могут собственноручно выставлять нужный температурный режим и дальше не наблюдать за рабочим процессом и даже управлять агрегатом на расстоянии;
• благодаря наличию автоматического управления газовые приборы весьма экономичны;
• котлы имеют широкий выбор конструкционных решений – одноконтурные модели предназначены для обогрева дома, а двухконтурные приборы обеспечат не только теплоснабжение, но и горячее водоснабжение;
• в продаже вниманию потребителей предлагаются напольные и настенные агрегаты, что позволяет их устанавливать в наиболее удобном месте.

Недостатки газовых котлов:

• необходимость подвода газовой трубы к домовладению;
• получение в соответствующих инстанциях разрешительной документации на эксплуатацию газового оборудования.

• высокий КПД;
• несложное управление – многие модели снабжены автоматизированным управлением;
• путем смены горелки котел можно перестроить на использование природного газа.

• высокая стоимость жидкого топлива по сравнению с другими видами;
• дороговизна котла и горелки;
• в процессе работы агрегат шумит;
• необходимость обеспечивать постоянное наличие жидкого топлива в специальной емкости, находящейся в месте, приспособленном для этого;
• загрязнение котла в результате сжигания солярки (прочитайте: «Отопительные котлы на солярке — характеристика «);
• топливо отечественного производства часто приходится подвергать очистке от примеси смол, воды, песка и прочих нежелательных компонентов;
• наличие в солярке серы приводит к ускорению коррозийных процессов в котле, дымоходе и в целом во всем оборудовании.

Электрические котлы позволяют сделать комбинированные системы отопления частного дома с использованием электроэнергии. Если в населенном пункте отсутствует газоснабжение, и финансовое положение позволяет оплачивать немаленькие счета за электричество, то можно отдать предпочтение такому типу теплогенераторов.

Наиболее популярны два вида электрических котлов:

• устройства с прямым нагревом (укомплектованы ТЭНами);
• электродные приборы (в жидкий теплоноситель подается электрический разряд, который его нагревает).

• отсутствие необходимости обустройства дымохода;
• экологичность и безопасность;
• бесшумная работа;
• доступная стоимость;
• компактность;
• наличие автоматизированного управления;
• благодаря широкому выбору моделей потребители могут подобрать прибор в соответствии с интерьером дома.

Недостатки:

• большое потребление электрической мощности;
• для мощных котлов нужно получить разрешение в соответствующих инстанциях;
• ежемесячная оплата довольно приличной суммы, если агрегат используется в качестве основного источника тепла.

Комбинированные системы отопления, детальное видео:

Твердотопливные котлы работают на разных видах топлива. Схема комбинированной системы отопления обычно предусматривает их установку в тех населенных пунктах, где не проведен газ и наблюдаются постоянные скачки напряжения в электросетях.

Преимущества твердотопливных агрегатов:

• доступная цена;
• возможность использовать разное твердое топливо – уголь, дрова, пеллеты, отходы древесины и т.д.;
• экономичность;
• невысокая стоимость топлива;
• наличие моделей с встроенным автоматизированным управлением, что значительно упрощает процесс эксплуатации.

• вредные для здоровья угарные газы, попадающие в атмосферу;
• ручная загрузка топлива в топку;
• необходимость чистить дымоход и топку от сажи несколько раз в месяц;
• требуется регулярное пополнение запасов топлива;
• отсутствие возможности регулировать температуру в неавтоматизированном котле.

Комбинированные котлы являются универсальным вариантом теплоснабжения, поскольку в них имеется две грелки и более, позволяющих использовать разные виды топлива. Схемы комбинированного отопления могут быть самыми разными.

Основные их подгруппы:

Выбор отопительного комбинированного котла должен учитывать все моменты, связанные с теплоснабжением дома.

Комбинированная система отопления: варианты исполнения

В некоторых случаях возникает необходимость сделать комбинированное отопление частного дома, которое предполагает использование двух и больше источников теплогенерации. Причиной совмещения независимых отопительных агрегатов с различными конструкциями может быть низкая эффективность централизованного теплоснабжения, необходимость повысить тепловой комфорт в доме и т.д.

Вариантов обустройства комбинированных систем отопления существует множество. Это может быть:

• тепловой воздушный насос плюс электрический, газовый или твердотопливный нагревательный котел;
• радиаторы отопления плюс инфракрасные обогреватели или один из котлов;
• солнечные батареи плюс ИК потолочная система «Зебра» и система «теплый пол» (прочитайте: «Солнечные батареи для отопления дома — экологично и выгодно «).

Все современные модели агрегатов для отопления отличаются надежностью, безопасностью и экономичностью в эксплуатации. У каждого вида нагревательных приборов имеются как плюсы, так и минусы. Обустраивают комбинированные системы отопления в частных домовладениях или квартирах не только для аварийного теплоснабжения частного дома. но и для постоянного обогрева жилых и хозяйственных помещений. Безусловно, что такое обеспечение тепловыми ресурсами обойдется владельцам недвижимости на начальном этапе весьма дорого. Но следует учитывать, что со временем все затраты на комбинированное отопление непременно окупятся.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

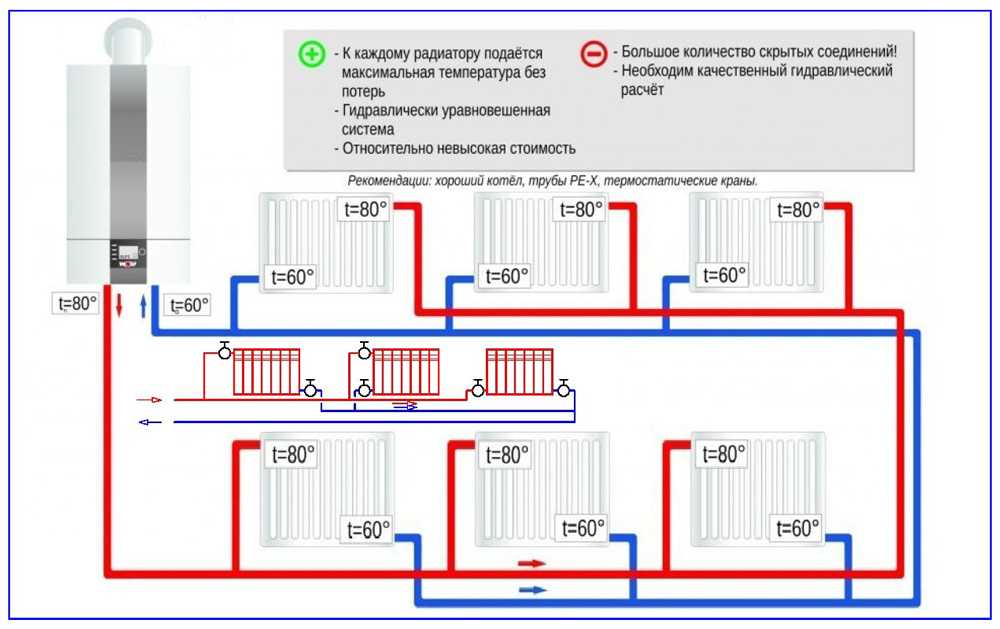

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

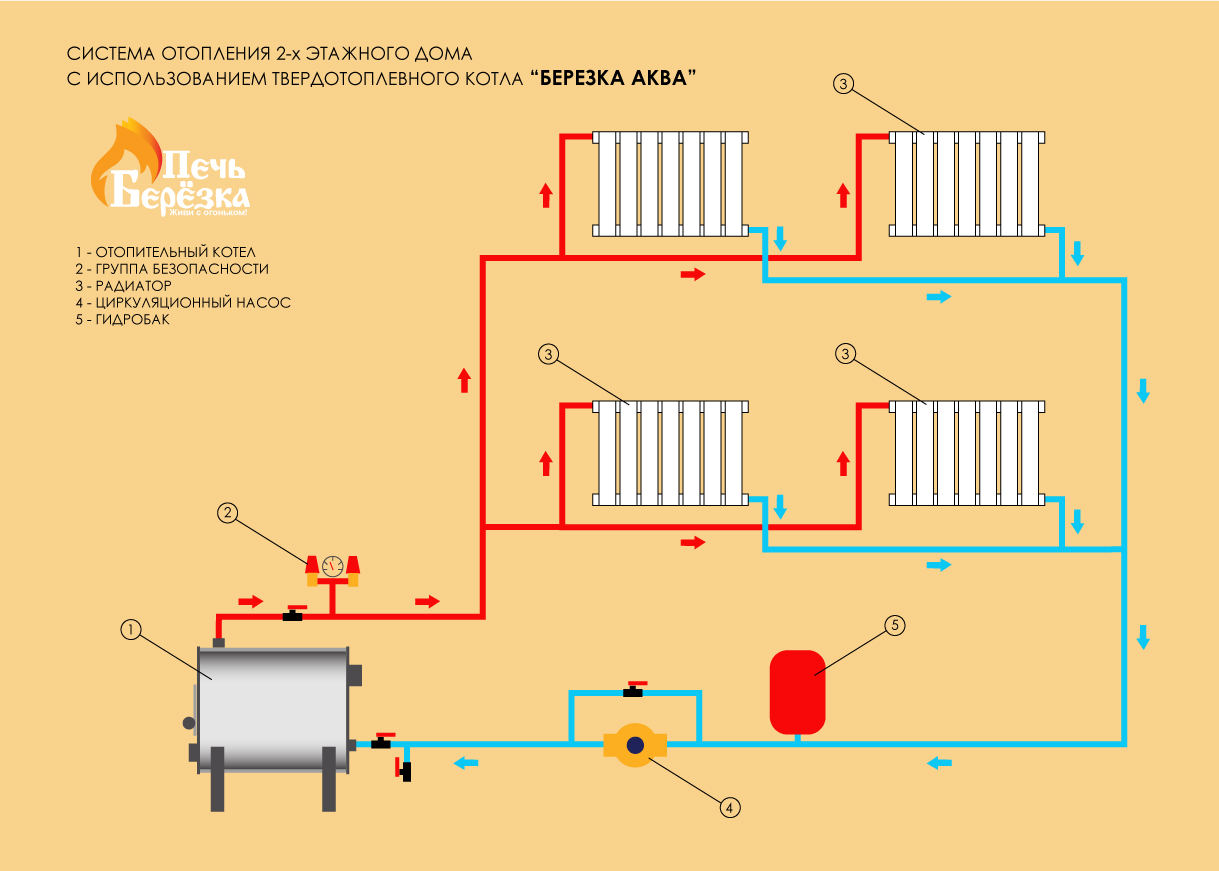

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Обзор схем и составных элементов системы отопления

Система «Теплые полы»

Данный вид обогрева помещения наиболее удобный, когда необходимо обогреть заданный участок. При этом температура воздух на полу и у потолков приблизительно одинаковая.

Для монтажа системы нужно уложить трубы по всей поверхности пола на равном расстоянии друг от друга. Затем полы покрываются стяжкой. Кроме того, полы с подогревом экономически – очень затратная вещь, которая обогревает небольшой участок площади, стоимость монтажа отопления коттеджа в данном случае не так велика, как последующие затраты. Данная система отопления возможна как дополнение к основной.

Плинтусная система похожа на сочетание «теплого пола» и водяного отопления. Трубы, соединяющие котел и радиаторы расположены по стенам вдоль плинтуса. При таком монтаже системы тепло идет равномерно как на стены, так и на полы. Поэтому температура воздуха в доме одинаковая и нет существенных различий. Напомним, что плинтусная система отопления возможна для монтажа в уже готовом строении, а вот «теплые полы» лишь на этапе строительства или ремонта полов.

Плинтусная система отопления превосходит радиаторную. Связано это с тем, что трубы идут по всему периметру помещения внизу стены. При этом прогреваются и полы и стены. Также немаловажным есть тот факт, что плинтусная система занимает меньше места и ее возможно скрыть мебелью от посторонних глаз.

Плинтусная система отопления

Перед установкой какого-либо отопления важно подготовить проект отопления коттеджа. Укажите площади и районы оконных проемов, дверей и лоджий

Имея на руках данные величины, вы сможете определить процент потери тепла. При тепловых потерях с числовым показателем в 8 кВт, лучше купить котел с мощностью в 12 кВт. В проектирование отопления коттеджа включают: размещение котла и дымоотвода, нахождение батарей по зонам.

Плотно соедините котел и дымоход во избежание попадания продуктов сгорания в помещение. Если используете напольный котел, внизу проложите лист железа, чтобы не произошло возгорание пола. Перед установкой котла ознакомьтесь с инструкцией по монтажу оборудования и учтите все рекомендации. Помните, правильный монтаж систем отопления коттеджа – залог безопасной и теплой атмосферы в загородном доме зимой.

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

• экономный расход материалов;
• легкий монтаж;
• длительная надёжная эксплуатация;
• возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

• невозможность поддерживать одинаковый температурный режим во всех помещениях;
• горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
• большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Индивидуальная система отопления двухэтажного дома

Довольно часто загородный дом имеет 2-3 этажа в этом случае система отопления имеет не одну ветку, а несколько. При этом разводка может идти по вертикальной или по горизонтальной схеме.

Рис.13.

Рис.14.

Рис.15.

Вертикальная схема (рис. 13) представляет собой систему вертикальных стояков, по которым теплоноситель циркулирует по отопительным приборам. Такая схема целесообразна при если дом имеет значительную площадь. На всех отопительных приборах должны быть установлены байпасы и запорная арматура.

Горизонтальная схема (рис.14) представляет собой поэтажную разводку. Она предполагает наличие одного стояка по которому теплоноситель подается и отводится на каждый этаж. Для загородных домов небольшой площади это наиболее целесообразная и наименее затратная схема как по материалам, так и по сложности монтажа.

Лучевая поэтажная разводка (рис.15) более затратна в монтаже, чем двухтрубная горизонтальная. Преимущество этой схемы в точной регулировке отопительных приборов, и как следствие возможности снижения затрат на отопление.

Рис.16.

Рис.17.

Довольно часто делают комбинированные схемы отопления (рис.16). На первом этаже в качестве приборов отопления применяют теплый пол, а на втором и следующих этажах радиаторы отопления. В этом случае применяют горизонтальную схему разводки. При этом на первом этаже лучевую, а на втором двухтрубную схему.

В общую схему отопления встраивается и контуры подготовки горячей воды. Полная схема системы отопления и горячего водоснабжения представлена на рисунке 17.

Рассмотренные схемы и принципы организации отопления позволяют сделать систему отопления своими руками в любом загородном доме. Конечно различные схемы потребуют различных затрат как на материалы, так и на монтаж. Однако система отопления будет эксплуатироваться многие годы, и она должна быть надежной и легко управляемой. Таким образом излишние затраты с лихвой окупятся в процессе эксплуатации системы.
