Основные разновидности ракетных печей и варианты своими руками

Самодельная конструкция

При отсутствии опыта можно выбрать упрощенную конструкцию из нескольких кирпичей, согнутой трубы. Если имеются навыки обращения со сварочным аппаратом, создают печь из квадратного профиля и листового металла.

Чертеж печи и размеры

Представленный вариант можно корректировать с учетом объема помещения, других личных требований и предпочтений. Разработчики рекомендуют устанавливать диаметр канала райзера в пределах от 65 до 105 мм. Соответствующим образом изменяют размеры обечайки.

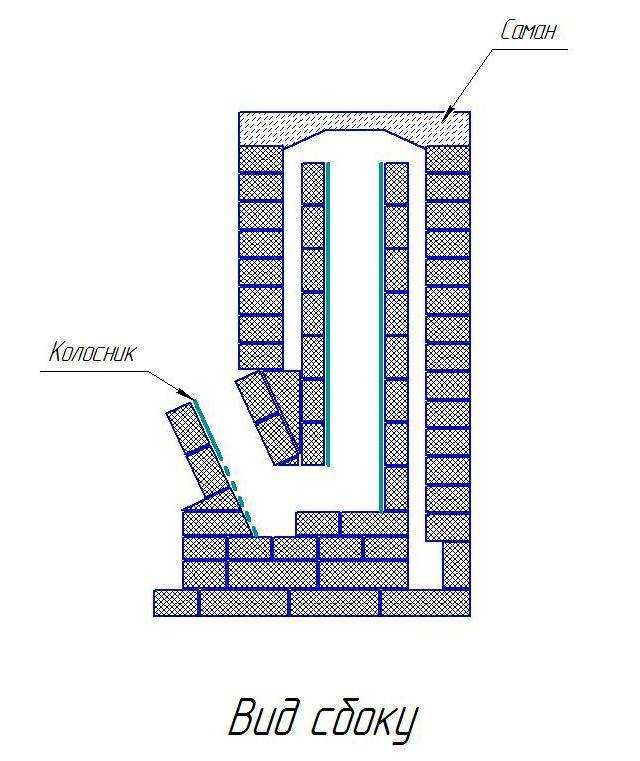

Чертеж с пояснениями для сборки

Для аккумулирования тепловой энергии выбран саман. Этот материал не является жаростойким, поэтому температуру нужно снизить до безопасного уровня. Дополнительные рекомендации:

• барабан можно сделать из стандартного 50-литрового баллона;
• обеспечивают идеальную герметичность системы дымоудаления, чтобы предотвратить проникновение сажи в пористый саман;
• для удаления остатков механических примесей устанавливают второй зольник.

Пошаговая инструкция

Самодельная дровяная печь ракета

Реактивную печь на дровах своими руками можно создать по следующему алгоритму:

1. Для изготовления смеси основного теплоизолирующего слоя (5б) используют щебень из шамота марки ШЛ.
2. Рама опоры для печи собирается из деревянных лаг (100 х 100) с ячейками не более 600 мм, под лежаком расстояние можно увеличить.
3. Для обшивки применяют минеральный картон, шпунтованные доски.
4. Деревянные заготовки предварительно обрабатывают пропиткой с биоцидными добавками.
5. Площадку под основной частью конструкции закрывают металлическим листом.
6. После размещения конструкции на запланированном месте устанавливают опалубку, заливают саман.
7. Из подходящего по размеру газового баллона делают барабан.
8. Для создания надежных сварных соединений применяют электроды диаметром 2 мм, постоянный ток силой 60-70А.
9. Герметизирующий уплотнитель создают из асбестового шнура, фиксируют жаростойким клеем.
10. Из подготовленных стальных заготовок собирают райзер.
11. Устанавливают нижний слой изоляции, для опалубки применяют фанеру (20 мм) или доски.
12. Заполнение строительной смесью выполняют до уровня Б по чертежу. Для полного высыхания этой части при комнатной температуре нужно 1-2 дня.
13. Устанавливают топку, контролируя точность вертикального положения.
14. Часть поддувала будет выступать наружу, поэтому на завершающем этапе стенку выравнивают саманом.
15. После заполнения смесью до уровня Г рекомендуется ускорить сушку обычной лампочкой накаливания мощностью 60-75 Вт (размещают под райзером).
16. Устанавливают зольник, созданный из стального листа толщиной 0,8-1 мм.
17. Монтируют тубус барабана с формированием во внутренней части клиновидного наклона к выходу (смесью 5б).
18. Создают футеровку с послойным заполнением (5г), пробку делают из глины.
19. Продолжают сборку по схеме, устанавливают гофру, крышки барабана и зольника.
20. После завершения сушки (2-25 недели) удаляется опалубка, формируется поверхность, окрашиваются видимые металлические части.

Пояснения к составу строительных смесей (5):

• а – саман из глины и соломы, консистенция густого теста;
• б – глина средней жирности со щебнем из шамота;
• в – шамотный песок с глиной в пропорциях один к одному;
• г – речной песок без промывки с фиксированным размером гранул (2,5-3 мм);
• д – печная глина среднего уровня жирности.

Как сделать ракетную печку своими руками

У него есть несколько этапов — выбор подходящей конструкции; подбор материалов и инструментов; непосредственно изготовление.

Выбор проекта

Выбирая подходящий проект, учитывайте такие факторы:

1. Назначение печи — требуется ли только приготовление еды или ещё и обогрев комнаты.
2. Доступные материалы.
3. Приблизительная мощность. От неё зависит, на сколько порций еды или на какой объём помещения хватит устройства.

Материалы

Для кирпичной конструкции потребуются:

• шамотный (огнеупорный) кирпич;
• огнеупорная смесь для кладки;
• бетонный раствор (для основания);
• минеральная вата;
• асбест;
• целая бочка или пустой газовый баллон для колпака (не обязательно);
• печные дверцы — топочной камеры и зольника;
• если колпак кирпичный — толстый лист из нержавеющей стали по размеру его сечения.

Для отделки печи применяются:

• огнеупорная краска;
• глина;
• камни;
• и т. п.

Для металлической возьмите:

1. Круглую металлическую трубу диаметром около 150 мм и длиной не более 90 мм (лучше около 60 мм).
2. Профилированную (прямоугольную) трубу сечением в 100—120 мм и длиной около трети круглой.
3. Вместо трубы прямоугольного сечения, можно взять лист стали толщиной 3 мм.
4. 3 гайки.
5. Стальные пруты, пластины или длинные болты для ножек.

Справка. Для лучшей тяги профилированную трубу берите со стороной не больше диаметра круглой.

Подготовка инструментов

Для изготовления пригодятся:

• мастерок;
• уровень;
• сварочный аппарат;
• штыковая лопата;
• металлическая щётка;
• уровень;
• болгарка.

Изготовление, размеры устройств

Вариаций на эту тему множество. Рассмотрим изготовление двух принципиально разных типов реактивной печки. Это кирпичная печь с лежанкой, которая применяется в помещении, и походная, собранная из металла. При необходимости вносятся изменения, возможны комбинации методов (например, отопительно-варочное приспособление, но сделанное из труб, покрытых глиной или камнями).

Как сделать кирпичную печь с лежанкой

Первый этап — устройство фундамента. Под него выкапывается прямоугольное углубление, которое затем заполняется бетоном.

Для прочности лучше предварительно установить арматуру. Основание должно быть строго горизонтальным.

После застывания бетонного раствора начинается укладка кирпичей. Внешние стенки располагаются по периметру бетонной площадки. Формируется камера сгорания. С одной стороны от неё размещается топочная камера с отверстием для загрузки дров. С другой – идут воздуховодные каналы.

Важно! Каждый ряд кирпичей также проверяется уровнем. Это делается в обоих плоскостях — горизонтальной и вертикальной. В камере сгорания также оставляют отверстие для чистки от золы, которое закрывается дверцей

Когда эта камера готова, на неё надевают металлическую бочку. Промежутки заполняются утеплителем, например, минеральной ватой

В камере сгорания также оставляют отверстие для чистки от золы, которое закрывается дверцей. Когда эта камера готова, на неё надевают металлическую бочку. Промежутки заполняются утеплителем, например, минеральной ватой.

Если же бочка не используется, сверху устанавливается плита для приготовления пищи. Под неё кладётся асбестовый утеплитель.

Дымоход подключается к каналу воздуховода и выводится на улицу.

Затем готовое устройство декорируется. Например, обмазывается глиной и покрывается краской. Другой вариант — оставить кирпичную кладку.

Реактивная печь для походов

Она состоит из двух отсеков, соединённых между собой. Чтобы собрать её, для начала обрежьте трубы под углом в 45°. Если вместо второй трубы взяли металлический лист, разрежьте его на такие части:

• две со сторонами 300 мм и 150 мм;
• две — 300 мм и 100 мм;
• и одна 150 и 100 мм.

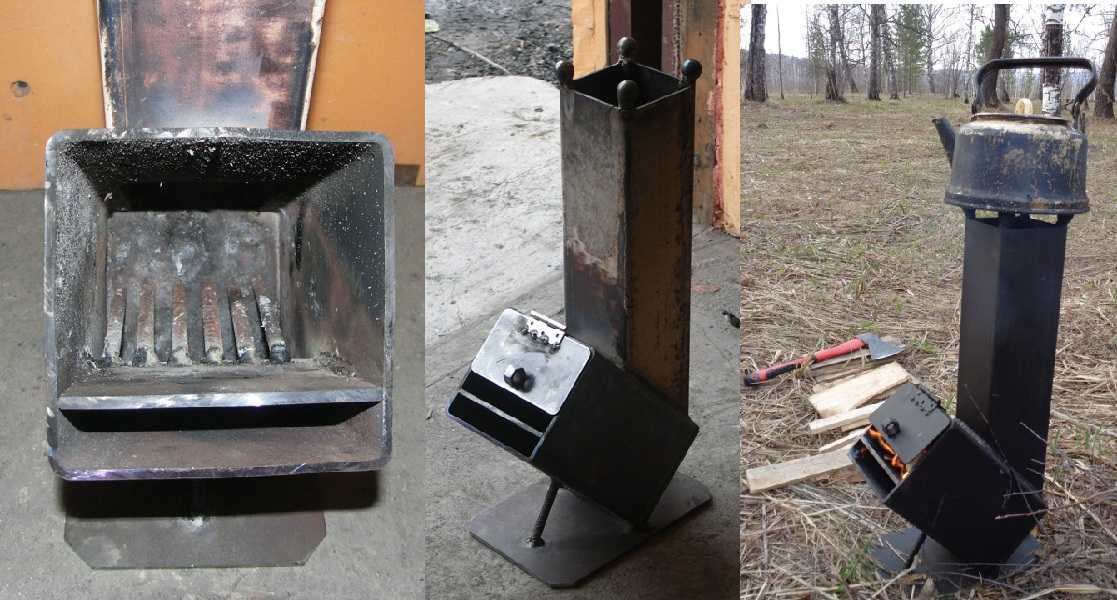

Фото 3. Готовая реактивная печка для походов. Устройство изготовлено из металлических труб.

Затем сварите их между собой. Потребуется также ещё одна пластина для разделения топливного отсека, её размеры 200 мм и 100 мм.

Все фрагменты свариваются между собой в соответствии со схемой. Круглую трубу крепят в нижней части прямоугольной и посередине относительно боковых сторон.

Из обрезков арматуры сваривается колосниковая решётка. Её удобно сделать выдвижной, чтобы закладывать дрова и затем задвигать внутрь топки.

От трубы отпиливаются 4 кольца. Они крепятся сверху, чтобы посуда не перекрывала отверстие для тяги.

В разборном варианте устанавливаются ножки. Снизу привариваются гайки, в которые затем вкручиваются длинные болты. Есть и другой способ. Прутья или обрезки стального листа привариваются ко дну. Это менее удобно в перевозке, зато нет необходимости в сборке.

Когда конструкция готова, её нужно покрасить. Применяется только огнеупорная краска. Это убережёт от коррозии, а также прикроет следы от пайки.

Разновидности ракетных печей

Ракетную печь можно сделать самостоятельно или на заказ из различных материалов. Здесь необходимо ориентироваться на возможности и имеющиеся ресурсы.

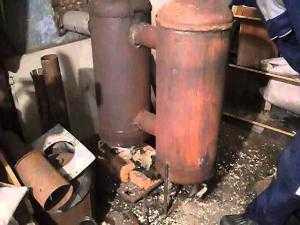

Печь из газового баллона

Использованный газовый баллон — широко распространенный материал для изготовления печи. Удобство его использования заключается в том, что это, по сути, уже готовая заготовка корпуса печи вытянутой конусовидной формы. Топливные затраты минимальны, а выделяемое тепло обогреет помещение площадью до 50 кв.м. Материал баллона нужно выбирать не взрывоопасный и устойчивый к высоким температурам и нагреву. Лучший вариант — это пропановый баллон из цельного металла, емкостью 50 литров, диаметром 35 см и высотой 85 см. Этого объема хватит для горения любого типа топлива.

Также для изготовления переносной ракетной печи из газового баллона используются объемы 12 и 27 литров, но с меньшей теплоотдачей. Баллон можно приобрести на специальной газовой заправке.

Перед началом изготовления печи из баллона стравливается газ, путем открытия вентиля на некоторое время. Затем, изготавливается простая печка-буржуйка. Далее срезается верхняя часть баллона, отверстие для вентиля остается. Вверху вырезается круглое отверстие с приваренной стальной полоской, служащее основой для дымохода.

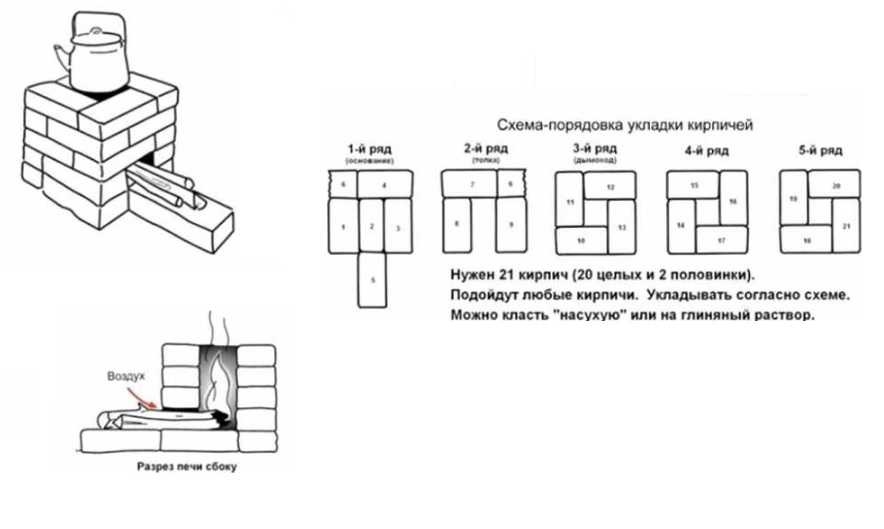

Печь из кирпича

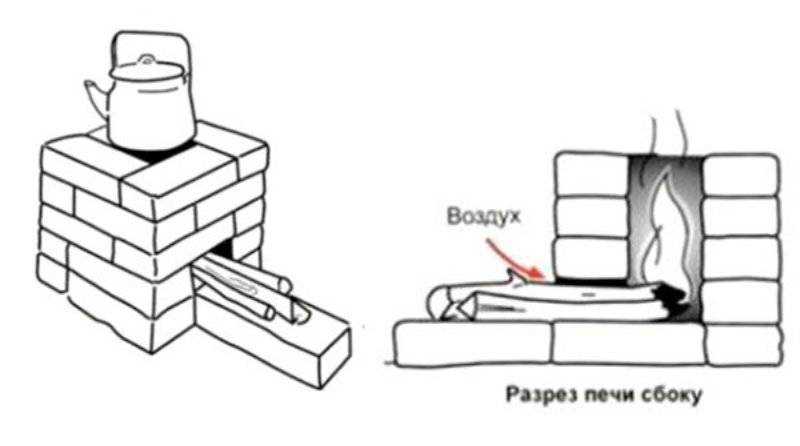

Может быть как стационарной, так и походной. Сложенная наспех, за 15-20 минут, ракетная печь из кирпича, осколков кирпича или булыжников «на сухую», отлично справится с приготовлением еды и подогревом воды. Недостаток такой печи в низкой экономии закладываемого топлива и небольшой теплоотдачей. Разогрев кирпичей в дымоходе до 1000 градусов позволяет конструкции быстро войти в рабочий режим. При этом ракета не дымит благодаря тому, что в такой температуре все топливо сгорает без остатка.

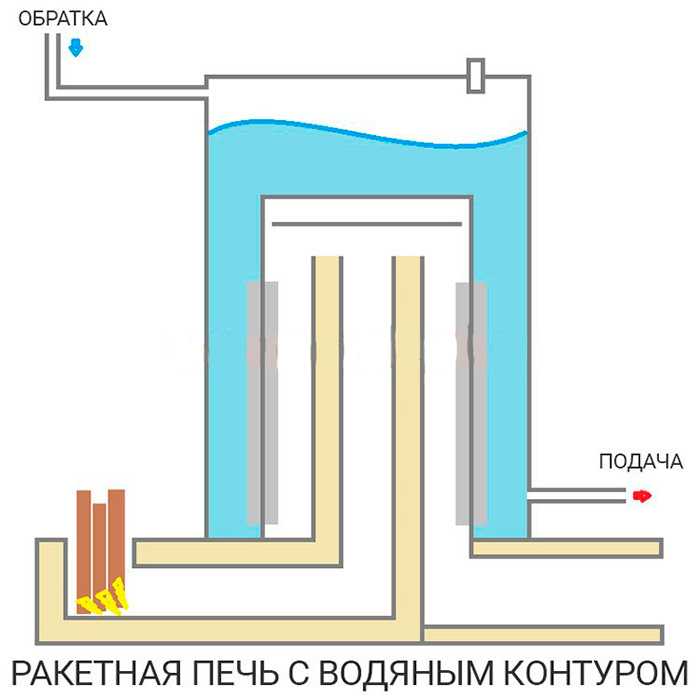

Ракетная печь с водяной рубашкой

Чаще всего используется стационарный печной тип. Особенность такой печи состоит в том, что теплоотдача идет не только на подогрев воздуха в помещении, но и для воды. Для этого ракетная печь с водяным контуром соединяется с теплоаккумулирующим баком — для создания системы автономного водоснабжения. Идеальный вариант для применения на даче или в частном воде, ведь устройство помогает снизить расходы на отопление и подогрев воды, что очень экономично.

Печь из бочки

Распространенная модель для отопления дома. Малозатратная в изготовлении и энергоемкая в теплоотдаче. Часто обустраивают совместно с теплой лежанкой. Способна прогреть помещение более 50 кв. м. Для изготовления печки отлично подойдет стандартная 200-литровая бочка диаметром 607 мм. Этот диаметр можно сократить почти вдвое, что удобно для встраивания трубы-райзера, выполненной из газового баллона или жестяных ведер, диаметром 300-400 мм. Словом, печь можно поставить из подручных материалов.

Печь Широкова-Храмцова

Отечественная модернизация ракетной печи. Основной материал — жаростойкий бетон, который создает отличную термодинамику в конструкции. Благодаря стабильной работе печи и низкой теплопроводности материала, часть тепла выходит наружу в виде ИК-излучения, что невозможно при эксплуатации других печных типов. Если использовать жаропрочное стекло, то печь можно приспособить под камин. Недостаток установкитакой печи — в высокой стоимости материала, на заготовку которого понадобится бетономешалка.

Печь-плита

Для приготовления пищи и заготовок в домашних и уличных условиях, устанавливается усовершенствованная печная конструкция с широкой варочной поверхностью для установки нескольких емкостей. Вертикальная труба-райзер с приваренной к ней топкой находится прямо под варочной панелью, обеспечивая ее высокотемпературный нагрев. Скапливаясь под крышкой панели, газы выходят по горизонтальной трубе, равномерно нагревая всю площадь панели, и устремляются на выход по вертикальному дымоходному каналу.

Виды реактивных отопительных приборов. Выбор конструкции для самостоятельного изготовления

Стеллаж из профильной трубы 20х40 своими руками

Народными умельцами разработано несколько конструкций ракетных печей, пригодных для мобильного или стационарного использования:

• переносные агрегаты из металлических труб, жестяных банок или вёдер;
• реактивные отопительные приборы из газового баллона;
• печи, построенные из шамотного кирпича и металлической ёмкости;
• отопительные теплогенераторы с лежанкой.

Наиболее сложными в изготовлении являются конструкции, постройка которых требует навыков каменщика. Тем не менее, при наличии детальных схем порядовых раскладок, с этой работой справится даже начинающий домашний мастер.

Переносная печь-ракета

Переносные ракетные печи изготавливаются промышленностью серийно

Походные варианты представлены простейшими конструкциями, в основе которых лежит всё та же согнутая или сваренная из отдельных отрезков труба. Усовершенствования коснулись лишь установки перегородки для обустройства зольника, в которой делается прорезь для подсоса воздуха. Нередко нижнюю часть загрузочной камеры снабжают колосниковой решёткой для подачи воздуха непосредственно в зону горения. Проём для закладки дров оснащают дверцей, которой впоследствии регулируют подачу воздуха.

Агрегат из газового баллона

Использование газового баллона является следующей ступенью в развитии реактивных отопительных приборов. Более сложная конструкция позволяет значительно увеличить тепловую мощность и экономичность печи. Всё, что потребуется для изготовления установки — бытовой газовый баллон или бочка из-под ГСМ, отрезки толстостенных стальных труб и металлический лист толщиной 3–5 мм.

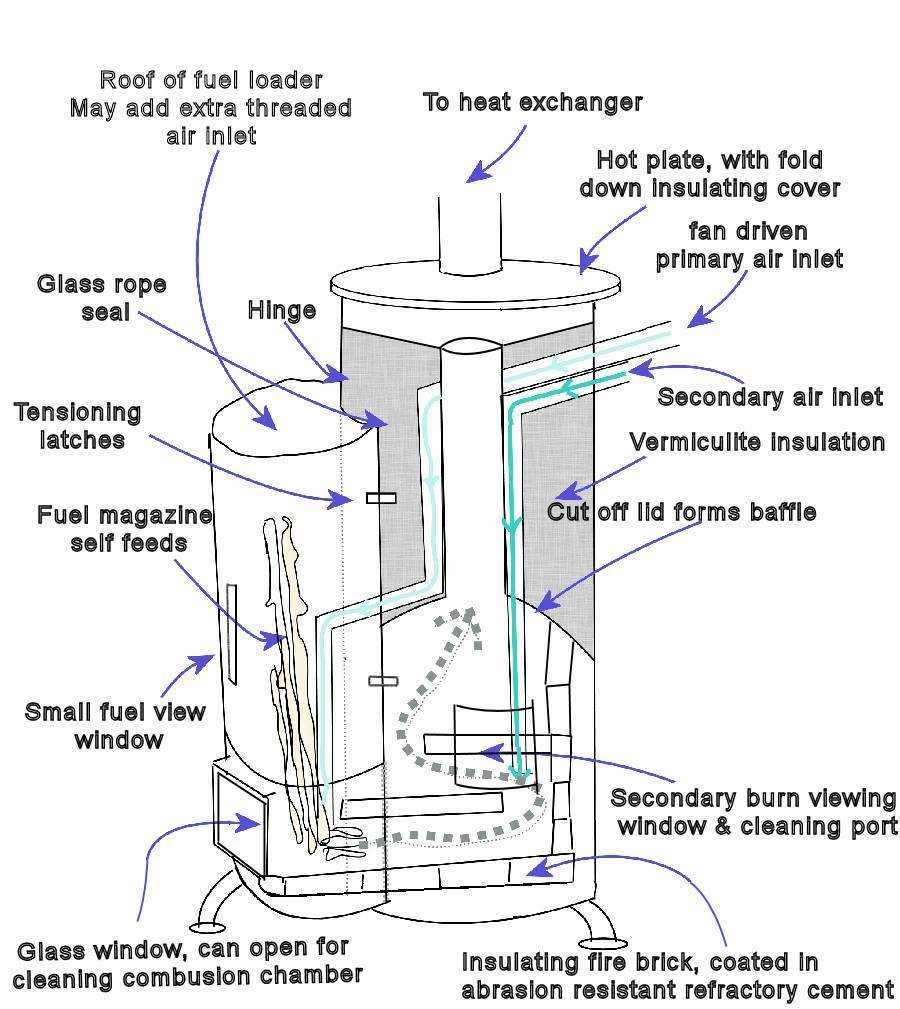

Печь-ракету из газового баллона можно использовать для обогрева небольших хозяйственных помещений

Как работает подобная конструкция можно видеть на приведённой схеме. Дрова, загруженные в топливник, сгорают благодаря притоку воздуха через загрузочное окно. Дожигание горючих газов происходит в трубе, установленной внутри баллона за счёт подачи вторичного воздуха. Чтобы усилить эффект, внутреннюю камеру утепляют, благодаря чему удаётся поднять температуру внутри выше 1000 °С. Раскалённые газы по ходу движения ударяются в колпак и попадают во внешнюю камеру, стенки которой выступают в качестве теплообменника. Отдав свою энергию, продукты сгорания выводятся через дымовую трубу, врезанную в нижнюю часть с обратной стороны баллона.

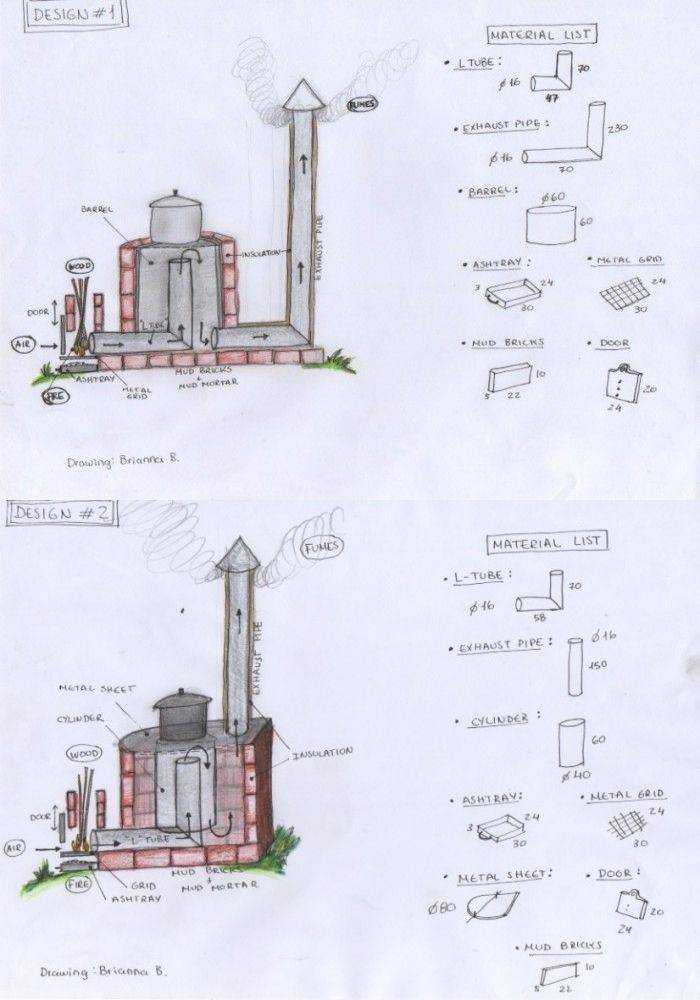

Комбинированная ракетная печь из кирпича и металлической бочки

Использование шамотного кирпича для обустройства топливника и внутренних камер реактивного отопительного прибора переводит «ракету» в разряд стационарных конструкций. Высокая теплоёмкость используемых материалов позволяет накапливать тепло и отдавать его в течение нескольких часов, поэтому подобные агрегаты нередко устанавливают в жилых помещениях.

Устройство печи с огнеупорной футеровкой рабочей зоны

Реактивная печь с лежанкой

Как и другие твердотопливные печи, «ракета» имеет недостаток в том, что большая часть тепла уходит через дымоход. Несмотря на это, отдельные преимущества её конструкции позволяют с лёгкостью избавиться от этого минуса. Всё дело в том, что агрегат назвали реактивным неспроста, а из-за высокой скорости иссечения горящих газов. Вот эту его особенность как раз и можно обернуть во благо, значительно увеличив длину дымоотводящих каналов.

Схема реактивной печи с лежанкой

Эта идея нашла свою реализацию в массивных стационарных конструкциях с лежанкой в форме дивана или кровати. Её с успехом изготавливают из кирпича или бутового камня, декорируя пластичной массой из глины и опилок. Благодаря высокой теплоёмкости используемых материалов печь может удерживать тепло всю ночь, что в сочетании с высокой экономичностью делает отопительный агрегат весьма привлекательным для монтажа в жилых помещениях.

Выбирая конструкцию для изготовления в домашних условиях, надо учитывать особенности её эксплуатации. В качестве походного варианта выбирают мобильную установку — её будет достаточно, чтобы согреться, просушить одежду и приготовить обед. Для того чтобы время от времени обогревать небольшие технические помещения используют переносную конструкцию из газового баллона. Если же требуется отапливать небольшой загородный домик или дачу, то лучшего варианта, чем реактивный отопительный агрегат с лежанкой, попросту не существует.

Печь ракета для помещений

Усовершенствованная модель уличной. Может быть построена из кирпича, камня, глины, но чаще всего, используется именно кирпичный вариант.

К преимуществам такой ракетной печи относятся:

• Сравнительно простотой монтаж.
• Значительный КПД. Она способна обогреть до 60 квадратных метров, в зависимости от конструкции.
• Возможность обустройства лежанки, плиты для приготовления пищи, развилки в полу для обогрева поверхности.
• Не привередливость к топливу даже с низкой теплотворной особенностью.
• Практически полное сгорание сажи.
• Возможность маскировки печи теплоемкой облицовкой (чаще всего применяется саманная штукатурка).
• Режим работы около 6 часов при одной закладке топлива.

К недостаткам:

• Необходимость в постоянном присмотре за печью.
• Высокие температуры металлического колпака, способные вызвать ожог. В этой зоне температура может достигать 900–1200 градусов.

Ракетная печь такого типа работает по принципу прямого горения и дожига пиролиза, то есть древесных газов, что усиливает ее теплоотдачу.

Принцип работы такой:

1. Разжигают дрова в топливнике.
2. От их горения возникает естественный поток горячих газов.
3. В нижней части горизонтально расположенного канала есть вторичное отверстие для подачи кислорода, благодаря чему образуется пиролиз и его догорание.
4. Горячие газы устремляются в рейзер и колпак.
5. Благодаря колпаку давление разряжается, и новая порция горячих газов снова туда поступает, вытесняя старые.
6. Газы проходят между трубой и колпаком, нагревая это пространство, а затем выходят в дымоотводящую трубу.

При горении печь должна издавать звуки, схожие с легким шелестом. Если она гудит, значит, в топливник попадает чрезмерно много воздуха.

Особенности конструкции

У ракетной печи есть свои особенности построения:

• Высота колпака может быть от 1,5 до 2 частей от его диаметра.
• Обмазка колпака происходит не более чем на 2/3 части, а толщина ее обычно составляет 1/3 диаметра.
• Площадь сечения райзера (дымовой трубы) — примерно 5% от площади колпака и при этом между ней и верхней частью барабана остается не меньше 7 см зазора для свободной циркуляции газов.
• Горизонтально идущая труба равна по диаметру и высоте вертикальной. Внешняя труба — 1,5–2 части по сечению от площади барабана, длина ее достигает не менее 4 метров.
• Если используется лежанка в конструкции, длина ее газохода также привязана к диаметру барабана, для обеспечения качественного прогрева труб. Так для бочки диаметром 60 см, газоход может быть выполнен, например, 6 метров в длину.
• Поддувало выполняется на 50% от общей площади жаровой трубы.

Модификации

Ракетная печь может обладать варочной поверхностью, емкостью для нагрева воды, водяным теплообменным контуром и лежанкой.

С лежаком

Это наиболее распространенная модификация.

В такой реактивной печи лежак может быть выполнен из камня, кирпича, глины, под которым горячий воздух циркулирует по удлиненному горизонтальному дымоходу и выходит в итоге в вертикальный дымоход. Тепло такая печь с лежанкой или скамейкой держит до полусуток. Тело печи чаще всего оснащено варочной поверхностью для нагрева воды и приготовления пищи.

Для чистки сажи предусматривается специальная очистная дверца, которая находится между отверстием выхода газов из корпуса печи и канальной дымоходной системой.

С ондолью (теплым полом)

Эта система отопления родом из Кореи и является родоначальником «теплого пола». В отличие от предыдущего варианта, газоходный лабиринт обустраивается под полом домов, обеспечивая его прогрев.

В качестве змеевика используются специальные металлические трубы, изолированные негорючими материалами или кирпичные каналы.

Горячий воздух все так же циркулирует по каналам, прогревая поверхность пола.

С водяным теплообменником или емкостью для нагрева воды

Такая печь обладает огромным количеством вариативных схем конструирования. Так как опасность от такой печи из-за кипятка еще выше, при ее обустройстве обязательно необходимо проверять используемую схему и брать ее только из авторитетных источников и при консультации специалиста.

При правильном обустройстве ракетная печь с успехом сможет полноценно обогреть помещение и долгие годы служить своим хозяевам.

Плюсы и минусы

Ракетные печи продолжительного сгорания обладают следующими хорошими качествами:

• большим коэффициентом полезного действия — не меньше 85%;
• высокой скоростью нагрева помещения — на 50 м? станет тепло менее чем за 1 час;
• отсутствием сажи — выброс при горении топлива не образовывает копоти, а сформировывается в виде пара и углерода;
• возможностью функционирования с применением твердого топлива любого вида;
• небольшим расходом — использование топлива печью ракетой в 4 — 5 раз меньше, чем печкой прямого сжигания при равных условиях: временного промежутка горения и температуре нагрева;
• возможностью устройства тёплой лежанки;
• длительностью теплосбережения в отлично разогретой конструкции без добавки топлива — до 12 часов.

Положительных качеств у подобной печи много, однако есть и плохие стороны

К минусам относится:

• ручной способ управления отопительным устройством — прогорание топлива выполняется быстро, и требуется его постоянная докладывать;
• высокая температура нагрева некоторых компонентов конструкции грозит ожогом хозяевам при случайном соприкосновении;
• быстрота нагрева не дает возможность использовать ракетную печь для бань;
• эстетическая составная часть подобного устройства на любителя и подходит не для любого интерьера;
• опасность проникновения угарного газа в комнаты для проживания.

к содержанию ^

Строительный материал для строительства печи ракеты долгого горения собственными руками выбирают в зависимости от теплотворной способности топлива. Для кладки весомой части корпуса в большинстве случаев применяют простой красный печной кирпич. Топливник и топочный бункер футеруют огнеупорным кирпичом.

Если предполагается задействовать высококалорийное горючее (к примеру, каменный уголь), то шамотный кирпич используют для строительства практически всех частей конструкции. Закрепляют кладочные детали раствором воды смеси песка и глины.

независимо от типа конструкции для ракетной печи долгого горения понадобится приобрести печную фурнитуру:

• поддувало;
• колосниковые решётки;
• дверки топочной;
• переходный колпак;
• труба для дымоотвода.

к содержанию ^

Печь “Антошка”

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь “Антошка”

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) – 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) – 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук

Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

Болгарка.
Сварка (для надежного крепления всех элементов).
Маркер.
Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

Разметить имеющуюся в материалах трубу (поставить ее вертикально).
Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
Далее потребуется произвести соединение этих двух элементов.
Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба. Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 – полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

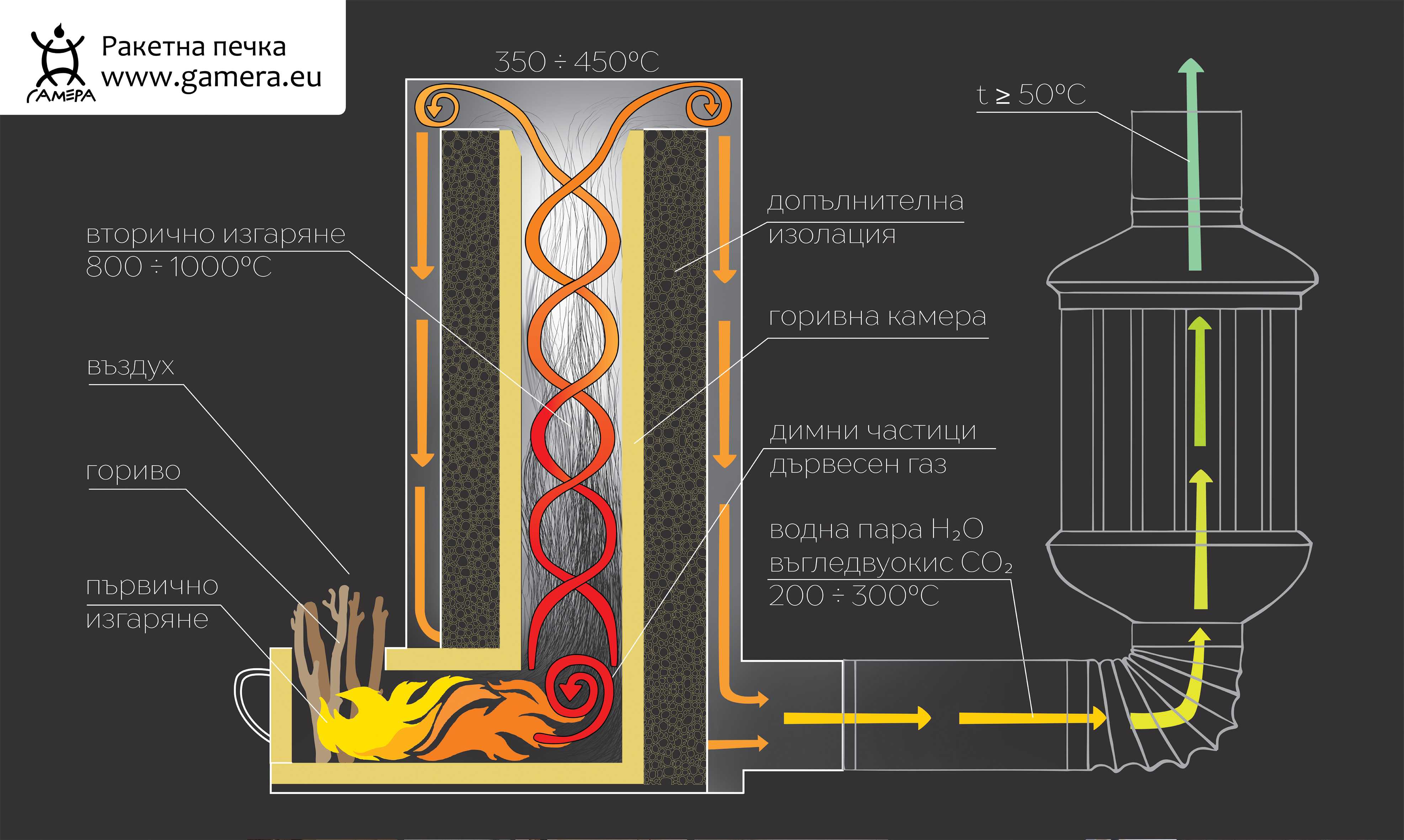

Принцип работы

Несмотря на то, что печь-ракета достаточно просто устроена, принцип ее действия основан на следующих процессах:

• Естественная циркуляция нагретых газов и воздуха внутри каналов. Это значит, что прибор не требует дополнительного поддува, а внутренняя тяга создается дымоотводной системой. Чем выше дымоход, тем сильнее тяга.
• Дожиг неотработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Он обеспечивает быстрое увеличение КПД устройства и эффективное расходование топливного материала в процессе сгорания.

Сам процесс топки печи осуществляется следующим образом:

1. В топливный отсек закладываются дрова, и выполняется поджиг.
2. Далее устанавливается стандартный режим работы печи, при котором осуществляется полный прогрев вертикальной части конструкции – дымоходной трубы.
3. Достаточный разогрев корпуса печи обеспечивает воспламенение летучих веществ в дымоходе и разрежение воздуха в верхней его части.
4. Естественная тяга возрастает, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса горения.
5. Для поддержания полного сгорания топливного материала печная конструкция должна быть оснащена специальной зоной для дожига пиролизных газов.

Простой вариант ракетной печи из профильной трубы предназначается для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и походных бань.

Особенности эксплутации ракетной печи

1. Перед загрузкой основного топлива печь нужно прогреть. Это больше касается больших и многофункциональных ракетных печей. В них без предварительного прогрева тепловая энергия будет использоваться вхолостую.
2. Для разгона печи в открытое поддувало помещают сухую бумагу, древесную стружку, солому. Достаточный прогрев печи можно определить по гулу в печи, который в дальнейшем затихает. Затем в разогретую ракетную печку закладывается основное топливо, разжигающееся за счет разгонного.
3. В начале горения основного топлива дверцу поддувала открывают полностью. Спустя время, как появляется печной гул, поддувало прикрывают до тех пор, пока гул не заменится шепотом. В дальнейшем для оценки состояния горения печи нужно так же ориентироваться на «печной звук», приоткрывая дверцу поддувала при затихании и прикрывая при возникающем гуле.
4. Чем больше реактивная печь, тем меньшее отверстие для притока свежего воздуха необходимо. Целесообразно использование в такой печи отдельного поддувала.
5. Регулировка мощности работы печи может происходить только за счет объема закладываемого топлива, но не за счет подачи воздуха.
6. При самостоятельном изготовлении большой ракетной печи, ее бункер следует делать с плотно прилегающей крышкой, без просветов и щелей. В противном случае не будет обеспечиваться стабильный рабочий режим печи, что чревато расходом лишней топливной энергии.
7. Вопреки распространенному мнению, ракетная печь для бани не подходит для установки, так как печь не выделяет ИК-излучение в достаточном количестве, которое необходимо для отопления стен и отдачи конвекции в воздушные массы в условиях бани. Печь ракета для бани, теоретически, может быть установлена только с использованием печного типа Широкова-Храмцова, характеристика которого дана ниже.
8. Ракетная печь для гаража представляет мобильный вариант печной конструкции, способной быстро нагревать помещение. Основной элемент — нагревательный бак из трубы.

Виды топлива

При правильной сборке и эксплуатации, ракетную печь можно топить любым типом твердого топлива, древесиной и ее отходами. Например, ветками, листьями, дровами, углем, кукурузными стеблями, шишками, кусками ДСП, обломками мебели. Загружать топливо в печь можно как в сухом, так и в сыром виде. Это особенно актуально для ее эксплуатации в природных условиях, где не всегда можно отыскать сухое сырье.

О конструкции

Ракетная печь Робинзон состоит из таких элементов, как:

Топливник.
Труба для отвода образующегося дыма.

Особенность конструкции – топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

Так выглядит ракетная печь из трубы

Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

Обычные схемы для создания печей имеют:

Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

Варианты конструкции
