Вытяжные системы
Вытяжные системы на кухне устанавливаются над варочной поверхностью. В процессе приготовления пищи они вытягивают воздух, содержащий пар, частицы жира, продукты горения растительных масел и другие остаточные вещества. С помощью вытяжных систем из помещения выводят все специфические запахи, оставляя воздух в квартире свежим.
Существуют несколько разновидностей кухонных вытяжек:
- настенные – располагаются возле стены над варочной панелью или плитой;
- островные – крепятся к потолку над отдельно стоящей плитой или островным элементом гарнитура со встроенной варочной панелью;
- встраиваемые – плоские модели, как правило, врезаются в навесной модуль кухонного гарнитура, расположенный над плитой;
- угловые – разновидность настенных моделей, имеющие треугольную форму для установки в углу кухни.

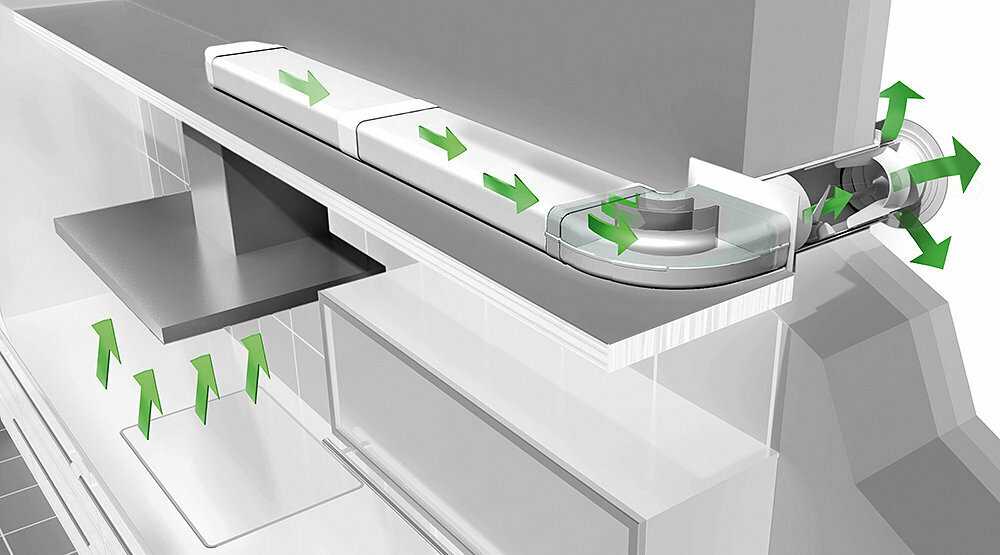

Конструкция вытяжной системы, независимо от типа вытяжки, состоит из вытяжного блока с вентиляторами и воздуховода, по которому втягиваемый воздух выводится из помещения наружу.
Воздуховод подсоединяют к внутридомовой вентиляции либо выводят на улицу через окно.
Чаще всего в многоквартирных домах можно встретить первый тип подключения воздуховода к вентиляционной решетке в стене.
В силу особенностей планировки кухни между вентиляционной решеткой в стене и местом установки вытяжки образуется достаточно большое пространство. Хотя воздуховод технически несложно протянуть от вытяжки к вентиляции с помощью гибкой гофрированной трубы, но на практике это портит эстетику кухни.

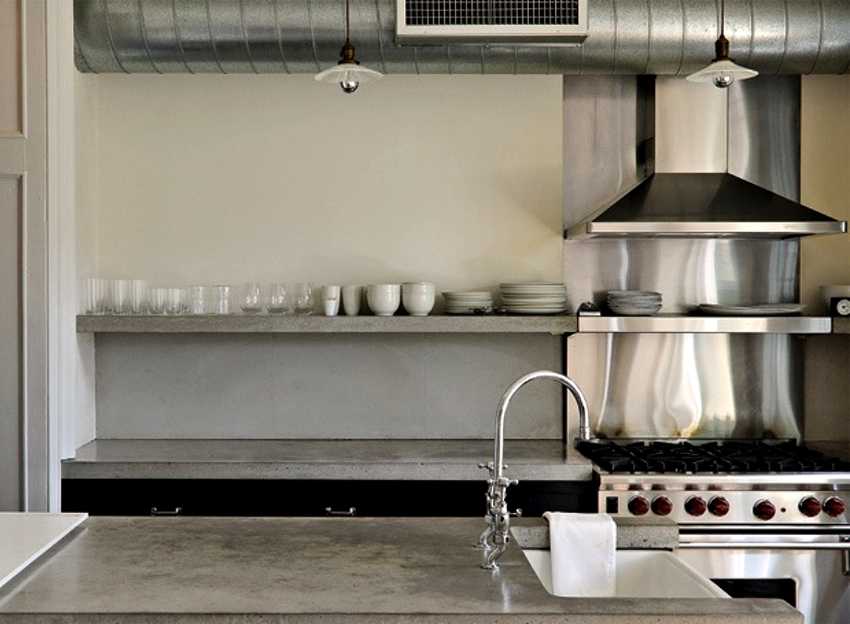

Для маскировки трубы воздуховода или как альтернатива ему используются специальные вентиляционные короба. Они выполняют и декоративную, и утилитарную функцию, маскируя детали вытяжной системы, которые должны быть скрыты от глаз.
Рекомендуем ознакомиться: Канализационные гофрированные трубы для обустройства наружной канализационной системы
Размер и сечение воздуховодов
Короба для системы вентиляции изготавливают разных формы и жесткости. Они отличаются техническими характеристиками и внешним видом.
Пластиковые вентиляционные каналы могут быть:
- круглого сечения;
- прямоугольного, плоского или квадратного.
Жесткость зависит от толщины пластика. Чем элемент толще, тем больше он весит и стоит. Производители поставляют на рынок вентиляционные трубы длиной 2–4 м.
Круглые
Воздуховоды круглого сечения выпускают в нескольких вариантах. Можно найти изделия нестандартных габаритов.
Пластиковые вентиляционные каналы могут быть круглого сечения.Их используют для сборки коробов промышленной вентиляции.
Популярные размеры:
| Сечение, мм | Длина, м |
| 100 | 0,5–2,5 |
| 125 | 0,5–2,5 |
| 150 | 0,5–2,5 |
| 200 | 0,5–2,5 |
Для производственных помещений используют каналы, достигающие в диаметре 2,4 м.
Прямоугольные
Изделия этого вида выпускают разных высоты, ширины и толщины. Чем больше сечение прямоугольного пластикового канала, тем шире его стенки. Это обеспечивает необходимую жесткость геометрии элемента.
Прямоугольные изделия имеют разную ширину и толщину.
Популярные размеры:
| Код | Длина, мм | Внешняя высота, мм | Внутренняя высота, мм | Внешняя высота, мм | Внутренняя высота, мм |
| 5015 | 350 | 55 | 52 | 110 | 107 |
| 7015 | 350 | 60 | 57 | 122 | 119 |
| 8015 | 350 | 60 | 57 | 204 | 200 |
| 5020 | 500 | 55 | 52 | 110 | 107 |
| 7020 | 500 | 60 | 57 | 122 | 119 |
| 8020 | 500 | 60 | 57 | 204 | 200 |
| 5025 | 1000 | 55 | 52 | 110 | 107 |
| 7025 | 1000 | 60 | 57 | 122 | 119 |
| 8025 | 1000 | 60 | 57 | 204 | 200 |
| 50035 | 350 | 55 | 52 | 110 | 107 |
| 70035 | 350 | 60 | 57 | 122 | 119 |
| 80035 | 350 | 60 | 57 | 204 | 200 |
| 5005 | 500 | 55 | 52 | 110 | 107 |
| 7005 | 500 | 60 | 57 | 122 | 119 |
| 8005 | 500 | 60 | 57 | 204 | 200 |
| 5010 | 1000 | 55 | 52 | 110 | 107 |
| 7010 | 1000 | 60 | 57 | 122 | 119 |
| 8010 | 1000 | 60 | 57 | 204 | 200 |
Большинство изделий имеет разную толщину стенок в зависимости от высоты. Чем они выше, тем толще.
Какая форма канала лучше
Пропускная способность круглых каналов выше, чем плоских или квадратных. На местах изгибов конструкции вихревые потоки встречают меньшее сопротивление.
Прямоугольный короб имеет большее сечение, чем круглый с такой же пропускной способностью. Зато его проще монтировать над навесными шкафами. Такие воздуховоды могут красиво сочетаться с интерьером. Их легко спрятать над декоративным потолком.
Прямоугольный короб проще монтировать.
Особенности установки
Многие домовладельцы отказываются от услуг профессиональных мастеров, стараясь выполнить все манипуляции по монтажу короба для бытовой вентиляции самостоятельно.
Особых затруднений этот процесс обычно не вызывает. Однако консультация специалиста на этапе проектирования весьма желательна.
Проще всего своими руками установить пластиковый воздуховод. Разнообразный ассортимент аксессуаров из ПВХ позволяет придать конструкции практически любую конфигурацию.
Определившись с геометрией короба, приступают к расчетам габаритов устройства. Монтаж необходимо начинать, руководствуясь точными цифрами.
Монтаж обратного клапана и решетки
Схема работы обратного клапана вентиляции
Обязательным элементом конструкции вентиляционной системы является обратный клапан. Его основным предназначением считается предотвращение возвращения использованного воздуха обратно в комнату.
Для установки этого элемента вентиляционного короба для вытяжного устройства проектом отводится специальное место в конце воздухоотводящего канала.
Попадание в систему проветривания помещения живых существ, например, мелких грызунов, пернатых и насекомых, предотвращается установкой специальной решетки и сетки, закрепленной на клапане.
Крепеж и размещение воздуховода
Способ фиксации короба определяется местом расположения этого элемента бытовой системы вентиляции. Если проектом предусмотрено скрытое размещение, рекомендуется прикреплять воздуховод к задней стенке маскирующего шкафа.

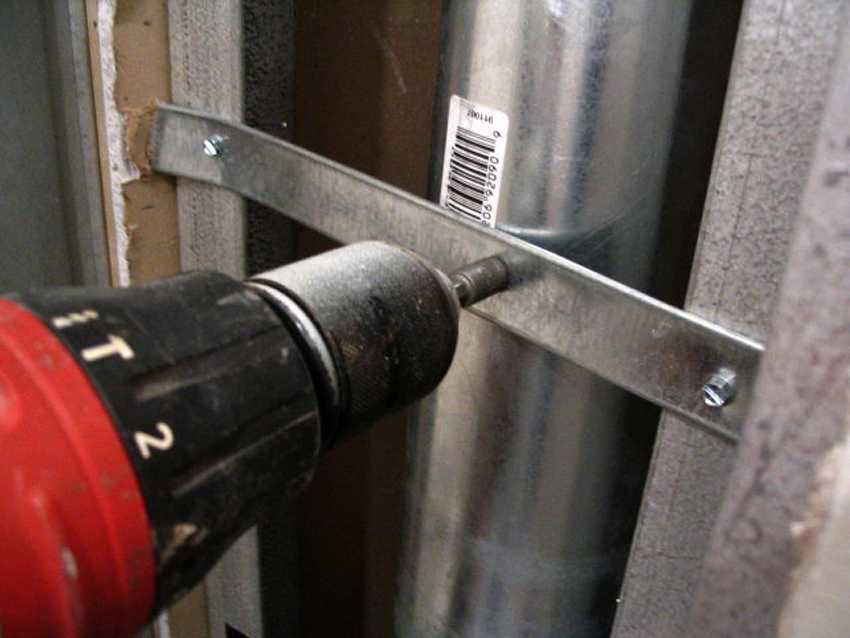

Для фиксации используются хомуты. При открытом расположении короба над мебелью для его закрепления выбирают верхнюю стенку шкафов.
Монтаж выполняют специальными держателями и саморезами, обеспечивая надежность крепления всей вентиляционной конструкции.
Для фиксации воздуховода на стене или потолке рекомендуется использовать держатели и хомуты. При этом необходимо придерживаться интервала между крепежными элементами, составляющего 70 см.
Обеспечение герметичности конструкции
На этапе монтажа пластикового короба следует тщательно контролировать качество подгонки, не оставляя между деталями щелей и зазоров.
Поскольку герметичность соединений невозможно протестировать перед эксплуатацией, полагаться надлежит на опыт мастера.
Качественная подгонка элементов предотвращает попадание в помещение отработанного воздуха и возникновение шума при работе вентиляции.
Методы шумоизоляции вентиляционных коробов
Рассчитывать на то, что работающая вытяжка не будет шуметь, способен только дилетант, не знакомый с принципом действия устройства. Эксплуатация вентиляционной системы сопровождается определенными звуками.
Существует несколько доступных методов снижения уровня шума в воздуховоде. Самый простой из них – обернуть короб шумоизолирующим материалом.
Для этого используются следующие материалы:
- органическое волокно;
- минеральная вата;
- каучук;
- стекловолокно;
- пенопласт и другие пористые материалы.
Подключение вентилятора к питающей сети
Схема подключения вентилятора к электрической сети.
Как быть с подключением к электросети? Надо на корпусе найти клеммную коробку, она предназначена для подключения. Перед началом работ необходимо ознакомиться со схемой, которая предоставляется производителем, так как отдельные модели оборудования могут потребовать различных действий. Клеммная коробка может находиться в различной части корпуса, но основные этапы подключения остаются одинаковыми.
Надо выполнить подключение электродвигателя и заземляющего провода. На корпусе оборудования это место легко найти по соответствующему значку. Сам процесс подключения обязательно надо выполнять через особую пускозащитную аппаратуру. Она включает в себя тепловое реле для тока и магнитный пускатель
Важно, чтобы подключение осуществлялось для сети с номинальным током, соответствующим тому, на который рассчитано оборудование
После того как подключение выполнено, необходимо сделать краткосрочное включение вентилятора, чтобы проверить, правильно ли вращается рабочее колесо, соответствует ли его направление необходимому. Если направление не то, следует выполнить переподключение фаз клеммной коробки. Для однофазного питания в 220 В установка направления движения выполняется на заводе, самостоятельно ничего менять нельзя.
Канальный вентилятор – оборудование, которое применяется для жилых или офисных, промышленных предприятий довольно часто
Его установка предельно простая, но важно сразу определить, для какого именно воздуховода будет выполняться работа. Это может быть круглый либо прямоугольный воздуховодный канал
Работа с каждым из них будет немного отличаться.
Выбор и покупка
При создании вентиляции из пластиковых воздуховодов желательно приобретать их целым комплектом или же по частям, но от одного и того же производителя.
Таким образом все приобретенные короба и дополнительные элементы будут идеально подходить друг к другу по размерам и способу крепления.
Помимо этого, при покупке важно обращать свое внимание на следующие моменты:
- имеет ли товар сертификат;
- обладают ли короба для вытяжки и комплектующие заявленным параметрам;
- есть ли механические дефекты на каком-либо из изделий.
Стоит заметить, что еще в магазине можно протестировать, насколько надежными являются соединения, те или иные отдельные детали. Все соединения деталей должны держаться туго и не выскальзывать, но при этом стыковаться без лишних усилий.
Материалы для выбора коробов для кухни, преимущества и недостатки
Декоративные короба, скрывающие элементы вентиляционной системы, выполняют не только функцию декора, но и снижают шум электродвигателя вытяжки
Важно, из какого материала выполнен короб
Он должен быть стойким к воздействию влаги, перепадам температуры, не подвержен химическому и механическому воздействию при приготовлении пищи.
Короб из любого материала необходимо регулярно очищать от пыли, жира и грязи. Материалы, из которых изготавливают короба, имеют свои плюсы и минусы.
Поэтому при покупке или самостоятельном изготовлении необходимо это учитывать. Конструкции выполняются из следующих материалов: пластик, металл, дерево и гипсокартон.
Пластиковая конструкция
Пластик – это поливинилхлорид. Пластиковые короба имеют круглую и прямоугольную форму. Прямоугольный короб более органичный, и хорошо смотрится со шкафами на кухне.
Быстро и легко собирается. Материал обладает большой звукоизоляцией, прочный и имеет длительный срок службы, не подвержен коррозии. Легко режется и подгоняется по месту. Он очень легкий по весу.
К недостаткам пластика можно отнести то, что белый цвет со временем становится желтый, матовый, серый. Образовывает вмятины под тяжестью предметов или от механического воздействия.
Через некоторое время его поверхность становится пористой, куда проникает пыль и грязь, которую сложно удалять. При сборке соединений элементов из пластика нужно соблюдать последовательность.
Для герметичности, чтобы грязный воздух не попадал на поверхность короба и не проникал в помещение, следует наносить силикон на стыки. В продаже много различных стыковочных деталей для соединения.
С их помощью каналы соединяют в любых направлениях и под любым углом. Крепеж конструкции необходимо ставить часто по всей длине на расстоянии не менее метра, а также укреплять в местах стыка деталей между собой.
Конструкция из металла
Короб или вытяжка из металла более надежная конструкция. Нержавейка является идеальным исходным материалом. Обычный металл покрывается краской на порошковой основе.
Нержавейка легко моется, не впитывает грязь, прочная и долговечная. Отличается стильным современным дизайном. На ней не видно царапин. Материал не подвержен коррозии.
К недостаткам относятся – высокая цена и наличие однообразной гаммы цветов. Сложность сборки, необходимость соблюдения точности замеров. Конструкция тяжелая и требует надежного крепления.
Короб из этого материала не защищает от шума, а также на поверхности остаются отпечатки пальцев, которые сложно стирать. Он не всегда вписывается в интерьер мебели, смотрится громоздко.
При сборке каркаса из металла используют сварку и режут болгаркой. Если лист металла тонкий, заменяют сварку клеем по металлу. Листы накладывают внахлест.
Конструкции из гипсокартона
Дешевый легкий материал – гипсокартон отличается простотой сборки любой конфигурации и формы. Необходимо установить металлические профили для монтажа.
Позволяет собрать короб для скрытия воздуховода в течение короткого времени
При работе с гипсокартоном необходимо соблюдать осторожность, так как материал довольно хрупкий
Материал удобен и прост в обработке, поэтому короб можно изготовить и собрать самим, без лишних трат и привлечения мастера. Готовый короб можно обработать, зашпаклевать и применить финишную отделку плиткой, обоями, мозаикой и другим материалом для декора.
При правильной эксплуатации и предварительной обработке от воздействий, он прослужит долго.
Короб декоративный из древесины
Короб из древесины гармонично смотрится с кухонным гарнитуром из того же материала. Обладая теми же свойствами, он будет частью кухни, дополняя дизайн определенного стиля, исполняя еще и функциональное назначение.
Дерево – это экологический надежный добротный материал, требующий незначительного ухода. Недостаток – тяжесть готовой конструкции.
Основные характеристики вентиляционных коробов
Главный показатель, по которому подбирают вентиляционный короб: пропускная способность.
Вентиляционные короба характеризуются также:
- формой сечения;
- материалом;
- диаметром сечения.
Размеры вентиляционных коробов высчитывают по специальным таблицам, учитывающим скорость движения воздуха по трубе и ее пропускную способность.
Форма
По форме сечения короба могут быть:
- круглыми;
- квадратными или прямоугольными.
Короба с круглым сечением обладают несколькими преимуществами:
- Гладкие внутренние стенки коробов с круглым сечением не создают препятствий для прохождения воздушного потока;
- Их легко чистить, так как грязи негде задерживаться;
- Создают небольшой шум;
- Можно использовать вентиляторы меньшей мощности.
Главный недостаток круглых воздуховодов: их сложно спрятать в интерьере.
При равной пропускной способности площадь сечения круглого короба на 12% меньше, чем прямоугольного.
Самые крупные и мощные вентиляционные системы оборудуют прямоугольными коробами из стали.
Вентиляционные короба с плоским прямоугольным или квадратным сечением позволяют более рационально использовать пространство помещения.
Недостатки коробов с прямоугольным сечением:
- Внутренние углы создают сопротивление воздуху;
- Чтобы покрыть потери давления необходимо устанавливать более мощное и энергозатратное оборудование;
- Больший аэродинамический гул.
Несмотря на недостатки, прямоугольное сечение пользуется популярностью и в коттеджном строительстве. Плоский вентиляционный короб легче спрятать за подвесным потолком.
Материал
Вентиляционные короба выполняют из:
- стали (нержавеющей или черной оцинкованной);
- пластика.
Своими руками вентиляционный короб в гараже или сарае можно соорудить из других подручных материалов, например, досок или гипсокартона. Но конструкция должна получиться герметичной!
Пластиковые короба для вентиляции не деформируются со временем, не меняют цвет.
Другие плюсы пластмассовых вентиляционных коробов:
- просто монтируются;
- недороги;
- устойчивы к коррозии;
- при необходимости их можно дополнительно обрабатывать (например, вальцевать);
- легко подобрать готовые фасонные части.
Основной минус пластиковых вентиляционных коробов — горючесть. Поэтому устанавливают их в основном в бытовых помещениях, где исключается контакт с горячим воздухом или паром.
Вентиляционные короба производятся из пластика АБС различных размеров, с круглым и прямоугольным сечением.
Размеры сечения:
- пластиковые: 11×5,5 см, 12×6 см, 20,4×6 см;
- диаметр круглых: 10 см, 12,5 см, 15 см.
Стальные вентиляционные короба производятся из нержавеющего листа или черной оцинкованной стали. Вентиляционные короба из оцинковки устанавливаются в жилых и производственных зданиях. Производятся оцинкованные вентиляционные короба стандартных размеров, а также изготавливаются под заказ особо крупных диаметров. Фасонные части также выполняются под заказ.
Плюсы:
- не ржавеют;
- просто монтируются;
- удобны в эксплуатации;
- соответствуют санитарным нормам, так как на оцинкованной и нержавеющей поверхности не приживаются микроорганизмы;
- любое оборудование можно монтировать прямо в сети.
Серьезный недостаток оцинкованных вентиляционных коробов — дорогостоящие фасонные изделия. Так как выполняются они обычно на заказ, их стоимость часто превышает цену воздуховодов.
Виды вытяжек
Различают следующие виды вытяжек для коробов:
- Купольная подвесная с воздушным фильтром для очистки воздуха, монтируемая непосредственно над источником загрязнения воздуха. Отличается простотой замены и обслуживания.
- Встраиваемая, устанавливаемая внутри мебели, ниши, потолка. Может иметь нестандартные размеры, поэтому с поиском замены аналогов могут возникать трудности.
- Плоская, отличающаяся оптимальной мощностью. Способна очищать воздух без дополнительных соединений. Требует частой замены фильтров. Срок их службы минимальный, по сравнению с другими типами вытяжек.
По форме вытяжки бывают:
- угловые;
- островные;
- пристенные.

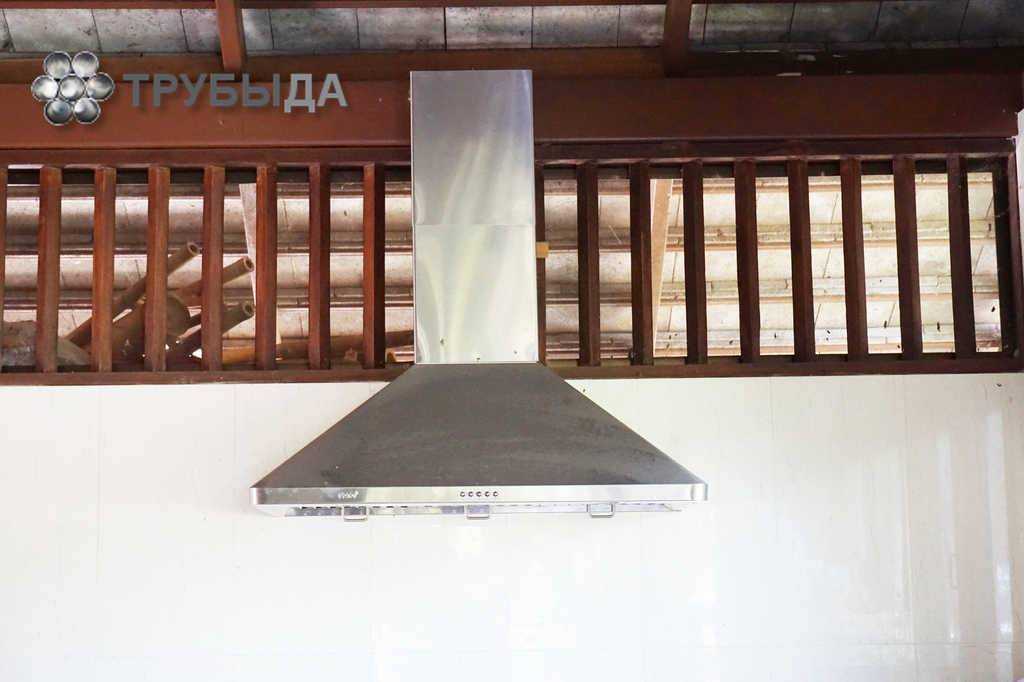

Купольная подвесная вытяжка
Какой воздуховод выбрать: круглый или прямоугольный
Круглые трубы обладают лучшими аэродинамическими свойствами. Но из-за своей формы их неудобно подвешивать и встраивать в стену.
По этой причине в большинстве домов можно наблюдать пластиковую прямоугольную вентиляцию. Особенности формы ухудшают аэродинамику, но подобные каналы удобнее монтировать под потолком или вдоль стены.
Прямоугольные каналы легко скрыть или эргономично встроить в дизайн. Источник fasaddomstroy.ru
Если в помещении не важна эстетика – используйте круглые детали. Если вентиляция является частью дизайна, то предпочтительнее использовать прямоугольные каналы. По деньгам выходит примерно одинаково.
Причины засорения и порядок восстановления вентиляционного короба
Любая работающая система по истечении времени требует ремонта отдельных элементов или полной замены всех составляющих. Не является исключением и система вентиляции. Основными признаками, указывающими на снижение уровня эффективности воздуховода, являются:
- затхлый воздух;
- плесень и грибок на стенах;
- скопление конденсата на окнах;
- не удаляются запахи;
- результаты проветривания ощутимы недлительное время.
При появлении одного из признаков необходимо проверить состояние короба, вентиляции в целом, т. е. функционирование двигателя, состояние фильтров. Если проблемы в жилой части не обнаружены, нужно обращаться к специалистам с просьбой обследовать состояние общей вентиляционной шахты. Зачастую признаки плохого функционирования вентканалов появляются вследствие следующих причин:
Главные признаки плохого функционирования вытяжки – это уменьшение сечения воздуховода, засорение или полное перекрытие канала
- засорения канала;
- уменьшения сечения воздухоотвода;
- полного перекрытия канала.
Причиной засорения канала может быть постепенное отложение загрязнений на стенках. Иногда сами жильцы при выполнении ремонтных работ сбрасывают в вентиляционную шахту строительный мусор. Уменьшение сечения или полное перекрытие зачастую является следствием проведения в квартирах незаконной перепланировки, когда в вентканал встраиваются коммуникации, или он демонтируется на уровне одной квартиры, и тем самым полностью блокируется выход воздуха.
Доступ к обследованию и выполнению работ по очистке каналов имеют только специалисты, владеющие сертификатом на осуществление данной деятельности.
Главные признаки плохой работы вентиляции – это затхлый запах в кухне, плесень и грибок на стенах
Если причиной выхода из строя общей вентиляционной шахты является незаконная деятельность жильцов, восстановление проводится за их счет.
Демонтаж вентиляционных коробов, расценка в смете
Пришедшие в негодность вентиляционные короба нуждаются в ремонте или полной замене. Зачастую проблемным становится именно этап демонтажа из-за сложности точного определения объема трудовых затрат и их стоимости. Чтобы правильно наметить виды работ по разборке системы, нужно провести тщательное обследование и определить степень повреждения и количество вышедших из строя узлов. Затем необходимо проанализировать, сколько людей понадобится для работы, какая техника будет задействована, какие материалы потребуются для замены. Только после этого можно просчитать цену демонтажа.
В том случае, когда замене будет подлежать шахтная конструкция полностью, цена на демонтаж значительно увеличится, ведь нужно будет разобрать короб и снять все воздухоотводы и жалюзийные решетки.
Расценки на выполнение демонтажных работ можно найти в ГЭСНр-65-(28-32) и ФЕРр-65-(28-32). В стоимость трудовых затрат необходимо также включить очистку от мусора и вывоз отходов. Использование понижающих коэффициентов относительно прямых затрат на демонтажные работы (согласно МДС-37 пункт 3.2) осуществляется следующим образом:
Цена на демонтаж будет зависеть от объема выполняемых работ
- если оборудование после демонтажа будет употребляться, то, учитывая разборку и консервирование с целью сохранения, применяемый коэффициент составит 0,7;
- если оборудование будет использовано, но работы по разборке, консервированию и хранению не выполняются, употребляется коэффициент 0,6;
- если оборудование не подлежит применению, а разбирается и разрезается на части, действует коэффициент 0,5;
- оборудование разбирается, разрезается и выбрасывается – коэффициент составит 0,3.
Составление сметы на демонтажные работы – процесс сложный и кропотливый, он требует специального образования и определенных навыков.
Недостатки вентиляционных конструкций из ПВХ
Стоит сказать, что поливинилхлоридные короба имеют и определенные недостатки. Определенный недостаток вентиляционных конструкций из ПВХ – это то, что полимерные изделия имеют низкую огнеустойчивость. Поэтому под действием высоких температур такие короба могут деформироваться, плавиться и пр. Как следствие, установка воздуховодов из пластика в бане или сауне не рекомендуется.
Еще один недостаток вентиляционных конструкций из пластика – это производство деталей сравнительно небольших параметров. Поскольку плоский короб или набор пластиковых панелей производят с ориентацией на их использование в жилых или небольших промышленных, административных, офисных и пр. помещениях, то они зачастую имеют сравнительно небольшие размеры. Поэтому оборудовать воздуховод для больших промышленных масштабов из ПВХ конструкций не представляется возможным.
Можно ли сверлить вентиляционный короб и вносить конструкционные модификации в вентшахту
Задумались о том, чтобы за счет вентиляционного короба увеличить площадь своего жилья? Но переживаете, что такое решение может иметь негативные последствия? Стать правонарушителем из-за нескольких квадратных сантиметров совсем не хочется. Ведь верно? Так можно ли вмешиваться в конструкцию вентшахты и чем это может грозить?
Мы поможем вам найти ответы на все эти вопросы – в нашей статье детально поговорим о том, можно ли сверлить вентиляционный короб или подвергать его другим конструкционным модификациям. Также остановимся на основных нормативно-правовых актах, регулирующих этот вопрос.
