Гребенка для теплого пола: монтаж и настройка, изготовление своими руками

Как выбрать распределительный коллектор для воды?

При покупке гребенки стоит обращать внимание на ключевые характеристики:

• материал, из которого выполнено устройство;
• число водоотводов (по количеству контуров или приборов);
• расстояние между отводами;
• предельное давление, при котором конкретная модель способна корректно работать;
• пропускную способность;
• конструкционную возможность увеличения числа отводов.

Также следует учесть, какой способ монтажа предпочтительнее для того или иного механизма. Некоторые распределительные коллекторы для водоснабжения могут монтироваться непосредственно на стену, другие требуют установки специального сантехнического шкафа.

Важно покупать арматуру проверенных брендов, ведь от ее надежности зависит функционирование всей системы водоснабжения. Гребенка должна быть достаточно прочной и устойчивой к коррозии. Распределительный коллектор для водоснабжения от сайт

Распределительный коллектор для водоснабжения от сайт

Специалисты нашей компании готовы оказать вам помощь в подборе нужной водопроводной арматуры. Мы хорошо знакомы с характеристиками и особенностями предлагаемой продукции, потому что используем ее для реализации собственных проектов.

Чтобы оформить заказ на нашем сайте, добавьте выбранную гребенку для воды (распределительный коллектор) в «Корзину». Заполните заявку, чтобы специалист смог связаться с вами для уточнения условий покупки.

Если вы живете не в Московском регионе, то наш специалист поможет вам подобрать оптимальные условия доставки сантехнической арматуры в ваш город.

Коллектор для теплого водяного пола представляет собой оборудование, обеспечивающее направление, регулировку и циркуляцию теплового носителя по всей отопительной системе пола. Основными конструктивными составляющими коллектора являются циркуляционный насос и регулирующий клапан. Первый осуществляет регулирование и циркуляцию теплоносителя, а второй выполняет подпитку горячей водой в соответствии с заданной температурой. Коллекторная группа для теплого пола также называется распределительными гребенками и постоянно поддерживает определенную температуру, установленную на терморегуляторе.

Виды

Обычно для теплого водяного пола используются следующие типы коллекторов:

• Тепловой коллектор с тремя ходовыми смесительными клапанами – в таких устройствах горячая вода, которая поступает из котла, смешивается с холодной водой, идущей в обратную сторону, в результате чего достигается необходимая температура. Распределительный коллектор отопления такого вида считается универсальным, но его конструкция имеет ряд недостатков: риск раскрытия клапана и впуска в систему очень горячей воды, которая может привести к разрыву отопительных труб; минимальное смещение клапана может вызвать серьезное изменение температурного режима теплого пола. Но для масштабных отопительных систем такой коллектор будет идеальным решением.
• Тепловой коллектор с двумя ходовыми питающими клапанами – смешивание холодной и горячей воды в таких устройствах идет постоянно, благодаря чему исключается возможность перегрева системы. Специалисты предпочитают именно такой регулирующий коллектор для использования в помещениях с площадью менее 200 кв. м. Клапаны в этих коллекторах имеют малую пропускную способность, что позволяет точно и аккуратно регулировать температурный режим.

Магазины «Леруа Мерлен» готовы предложить своим клиентом широкий выбор коллекторных групп для теплового пола от ведущих мировых производителей по доступным ценам. Определиться с выбором и купить коллектор поможет высококвалифицированный персонал торговой сети.

Для чего нужен?

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Устройство гидрострелки

В продаже есть гидроразделители разной формы и размера. В любом случае устройство гидрострелки максимально простое. Независимо от конфигурации и габаритов прибора его конструкция соответствует определенным принципам. Также в продаже есть универсальные модели, объединяющие в себе коллектор и разделитель.

Разделитель имеет цилиндрический корпус, от которого отходят несколько патрубков. При желании его можно изготовить самостоятельно. Обычно гидроразделитель устанавливается вертикально, но это не обязательно. Такое расположение является классическим, потому что при вертикальной установке проще отводить газы и удалять нерастворимый осадок. В большинстве случае это сварная конструкция из металлических труб. Но такое устройство можно сделать из отрезков медных или полипропиленовых труб.

Делаем гребёнку самостоятельно

Можно самостоятельно изготовить распределитель для тёплого пола. Для гребёнки понадобятся следующие детали:

1. Тройник латунный 1/2 дюйма – 4 шт.
2. Кран шаровый с резьбой 1/2 дюйма – 5 шт.
3. Герметик силиконовый.
4. Заглушка 1/2 дюйма.

Тройники приобретаются такой конфигурации, чтобы с одной стороны резьба была внутренняя, а с противоположной – наружная.

Сборка осуществляется в такой последовательности:

1. Тройники собираются в одну линию. Для этого каждый следующий тройник соединяется с предыдущим простым вкручиванием стороны тройника с внешней резьбой в тройник со стороны внутренней резьбы. Таким образом, получается прямая труба с боковыми отводками. Для правильной герметизации необходимо обработать место соединения резьбовых соединений силиконовым герметиком. Герметик наносится только на тройник, который имеет внешнюю резьбу. После закручивания двух деталей излишки герметика удаляются ветошью.
2. На входе получившейся трубы необходимо установить один из кранов. Установку также производят с использованием силиконового герметика.
3. На противоположной стороне основания самодельной гребёнки устанавливается заглушка.
4. На каждое боковое ответвление накручивается кран.

Получилась самодельная гребёнка для 4 контуров тёплого пола. Можно изготовить самодельный распределитель с любым количеством кранов.

Для правильной герметизации необходимо обработать место соединения резьбовых соединений силиконовым герметиком

Можно изготовить гребёнку из пластиковых труб

Для изготовления распределителя понадобятся следующие материалы и инструменты:

1. Паяльник для пластиковых труб.
2. Ножницы для резки пластиковых труб.
3. Разводной ключ.
4. Пластиковая труба для отопления.
5. Пластиковые тройники.
6. Металлические переходники.
7. Муфта пластиковая – 4 шт.
8. Шаровые краны – 5 шт.
9. Пластиковый уголок.
10. Силиконовый герметик.

Пластиковая труба разрезается на 4 части, длина каждого отрезка не должна превышать 10 см. Затем с помощью  для пластиковых труб тройники спаиваются между собой с использованием отрезка пластиковой трубы.

На крайний тройник устанавливается уголок, таким образом, чтобы его направление было противоположно направлению основных ответвлений гребёнки. На боковые ответвления устанавливаются металлические переходники, на которые необходимо накрутить краны с использованием силиконового герметика.

На уголок, который был припаян к основной трубе распределителя, устанавливается металлический переходник и кран Маевского для стравливания воздуха.

Распределитель необходимо устанавливать в таком положении, чтобы краны были обращены вниз, а уголок с краном для стравливания воздуха – вверх. Такое расположение позволяет легко удалить воздушную пробку, которая может образоваться во время эксплуатации тёплого пола.

С помощью паяльника для пластиковых труб тройники спаиваются между собой с использованием отрезка пластиковой трубы

Правила размещения коллектора

Если речь идёт о частном доме, состоящем из нескольких этажей, коллекторы размещают на каждом из них. Они будут отвечать за теплоснабжение комнат, находящихся на том этаже, на котором установлены. Это помогает сэкономить на топливе. Эти устройства делают контур каждого этажа автономным. Если на одном из этажей находятся помещения, которые не используются в дневное время, их температуру можно временно понизить.

Впрочем, корректировать температурный режим можно не только на этаже в целом. Иногда достаточно отключить лишь одну комнату или даже только один радиатор. Эта процедура никак не скажется на работе всех остальных приборов отопления. Кроме того, нагрев каждого из радиаторов происходит равномерно, поскольку он получает теплоноситель с помощью отдельной трубы, которая подходит именно к нему.

Если схема отопления составляется на многоэтажное сооружение, следует на каждый этаж поместить свой коллектор, тогда он и будет отвечать за работу отопительных приборов на этом конкретном этаже

Такая система теплоснабжения может показаться достаточно дорогостоящим сооружением, но в процессе эксплуатации выгода от её применения становится очевидной. Она самоокупается и расходы, произведенные на стадии монтажа, уже не покажутся вам избыточными.

Если же возникнет необходимость срочного ремонта любого из контуров или какого-то конкретного отопительного прибора, то выгода от использования коллектора становится очевидной. Мастер-ремонтник просто отключит поврежденный участок или прибор от потока теплоносителя, перекрыв кран на выходе из распределительного устройства.

Конечно, применение этой системы отопления имеет не только преимущества, но и недостатки.

Конечно, удовольствие жить в тепле и иметь возможность сэкономить на топливе и возможных ремонтных работах стоит недешево. Но со временем все ваши первоначальные расходы окупятся

Например:

• Существенные расходы на стадии монтажа. Простые трубы дешевле, чем изделия из стали высокой прочности, которая необходима для изготовления коллектора. Это необходимо учесть, а затем прибавить ещё и стоимость запорных механизмов, используемых в схеме. С увеличением числа контуров прямо пропорционально возрастают и расходы.
• Потребность в циркулярном насосе. Такой насос просто необходим для работы лучевой схемы, а это влечет за собой повышение расходов на электроэнергию.
• Дополнительные затраты. Если отдельная ветка будет подходить к каждому из отопительных приборов, придется потратиться на дополнительные трубы и оплатить их монтаж.

Увеличение объёма работ приведёт к тому, что они могут затянуться на длительный срок. Зато в процессе эксплуатации эта система будет надежнее и эффективнее.

Для чего она нужна

Строительство квартир и домов старого типа проводилось с использованием неудобной для современного времени магистральной разводкой труб или последовательной их прокладкой. С неравномерным отоплением сталкивались многие, и, увы, с разным давлением в трубопроводах никто не мог справиться. Однако сегодня данная задача решена с помощью распределительной гребенки.

Теперь, чтобы исправить ситуацию в квартирах и домах, где система отопления уже стоит, необходимо менять трубную разводку на коллекторную систему. Данная статья станет особенно полезной для тех, кто только планирует схему обогрева помещения.

Как работает распределительная гребенка отопления

На что можно рассчитывать после установки устройства:

1. Во всех комнатах выровняется давление в трубах.
2. Не будет проблемы с резким охлаждением воды в ванной при открытии крана, например, на кухне.
3. Отопление в доме станет равномерным.

Выше представлена только часть достоинств коллекторной разводки после монтажа гребенки.

Используя установленные на ней специальные краны, можно перекрывать поток жидкости в отдельном узле, что будет удобно во время проведения ремонтных работ.

Что нам предлагает промышленность

Назначение	Устройство предназначено для горячей и холодной воды, они также и выпускается – в красном и синем цвете, чтобы его можно было удобно применять. В этом случае во время технических работ и монтаже удается существенно облегчить процесс.
Виды	Гребенки для отопления бывают 3-х видов: с двумя, тремя или четырьмя отводами. Зависит выбор от количества узлов подачи воды и пожелания владельца дома. Если у вас более 4-х узлов – инструкция по применения позволяет комбинировать с несколькими типами устройств, например, купить и соединить между собой с тремя и четырьмя отводами.

Какие бывают распределительные гребенки отопления

Большой плюс коллекторной трубной разводки – возможность монтажа скрытой системы. В этом случае она идеально впишется в задуманный ранее интерьер комнаты, где устройство будет устанавливаться.

Если рассматривать прибор с точки зрения безопасности, ее можно считать одной из самых безопасных трубных разводок. Жильцам после того, как будет установлена гребенка отопление не станет «бомбой замедленного действия», которой может грозить прорыв магистралей и вытекания горячей воды наружу, потому что она стабилизирует ее движение.

Благодаря удобной конструкции прибора, трубы от стояков идут сразу к распределителю, а затем отводятся к радиаторам. Желательно при установке гребенки следить за одинаковым расстоянием между ней и конечным оборудованием.

Монтаж

Установка устройства сложная, занимает обычно много времени и не каждый сможет ее сделать своими руками. Лучше доверить работу специалистам.

Несмотря на всю сложность монтажа, при проектировании современных домов и квартир стараются внедрять именно такую разводку, из-за ее эффективности и простоты применения. Новые варианты устройств выпускаю с учетом сложности установки, что значительно облегчает работу.

Крепят ее не только в специальном монтажном шкафу, а и к стене, для чего в комплекте есть крепежные хомуты. Высокая стойкость к коррозии дает возможность гребенке служить долгие годы.

Гребенка на отопление теплого водяного пола

Ниже рассмотрим несколько типов устройств, которые могут быть изготовлены из полимеров, стали, латуни или меди:

1. Простые не имеют возможности управлять потоками теплоносителя, что является важным качеством. Приборы разделяют общий поток воды на число узлов в доме, подводят равномерный поток на кухню, в ванную,в туалет и остальные места. Конструкция устройства простейшая –на патрубке есть специальные присоединения с двух сторон и ответвления в количестве от двух до четырех штук.

1. Сложные обладают множеством полезных дополнительных элементов:

• трубопроводной арматурой;
• датчиком учета и контроля;
• автоматикой.

Термические датчики могут быть с механической или электронной системой. С их помощью удается контролировать расход и подачу теплоносителя по трубам отопления.

На фото – сложный вариант гребенки с датчиками давления

Как выбирать и не ошибиться

Перед тем как покупать устройство, цена которого вас устраивает, учтите каждую мелочь.

Определите, какие функции нужно выполнять гребенке, уделив особое внимание не только материалу, но и таким параметрам прибора:

1. Пропускной способности устройства, чтобы оно могло справиться с потоком теплоносителя ко всем узлам.
2. Расчетному давлению гребенки.
3. Энергопотребление исходя из каждой точки подключения.
4. Будет ли возможность в дальнейшем расширить ее при добавлении новых узлов.

Установка коллекторов на подачу и обратку

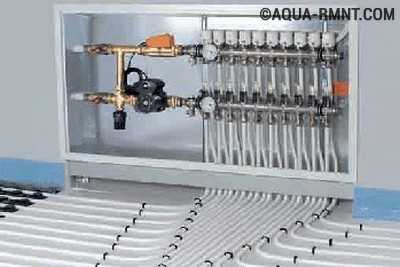

Монтаж распределительной гребенки теплого пола

Теплый пол – это низкотемпературная система отопления, вода в трубах не должна быть горячее 45 градусов. В идеале на поверхности пола должна быть температура порядка 36-37 градусов, чтобы ступням было комфортно. Если теплый пол единственный источник тепла, то монтаж коллектора выполняется так же, как для высокотемпературного отопления. Степень нагрева теплоносителя регулируется на котле.

Если же низкотемпературная система обогрева комбинируется с обычными батареями, то схема гребенки теплого пола отличается. В таком случае обязательно нужно устанавливать смесительный узел. Это элемент контура, который подмешивает в подачу воду из обратки. Сердце смесительного узла – это термостатический клапан. Если петля теплого пола одна, то она подключается в общий коллектор, а термостатический клапан устанавливается прямо на трубы.

Крайне важен правильный расчет толщины утеплителя для стен. Калькулятор можно найти в сети.

Если колец низкотемпературного отопления много, что бывает чаще всего, то требуется монтаж отдельной гребенки теплого пола. Она подключается к первому коллектору как обычный радиатор двумя трубами. Смесительный клапан устанавливается перед вторым коллектором и регулирует температуру сразу для всех контуров теплого пола.

Как сделать гребенку для отопления своими руками

Если хотите изготовить гребенку для теплого пола своими руками, то проще всего будет это сделать из полипропилена. Сразу отметим, что в такой коллектор у вас не получится установить расходомеры и термостатические клапана. Максимум на что можно рассчитывать – это запорная арматура, которая устанавливается перед гребенкой для каждой трубы.

Схема правильная, но исполнение отвратительное.

Для изготовления понадобятся:

Суть заключается в том, чтобы соединить тройники из полипропилена в одну линию. В качестве муфт нужно использовать нарезанную трубу. Следите за тем, чтобы патрубки тройников находились в одной плоскости. Сразу на патрубки нужно припаять полипропиленовые муфты с переходом на металлическую резьбу. Некоторые перед муфтой устанавливают пластиковые шаровые краны, но делать это не рекомендуется, так как снять их уже нельзя, придется переделывать всю гребенку целиком.

Гребенка отопления, изготовленная своими руками, может использоваться только в тех контурах, где длина всех петель циркуляции равная или приблизительно равная. Из-за отсутствия отверстий для установки расходомеров нельзя регулировать гидравлическое сопротивление. Если одна из петель будет длиннее, то ее сопротивление также будет больше. Вода туда просто не потечет.

Интересное по теме:

• Как организовать дешевое отопление частного д.
• Трубы отопления в полу
• Геотермальные установки – современный и эффек.
• Камин для отопления с водяным контуром и с во.

Что такое гребенка

пластмассовую планку с прорезями

Гребенки на пластиковые окна позволяют фиксировать створки в диапазоне от 1 до 10 см. Полезным будет данное приспособление, если оконный проем находится рядом с мебелью и при открытии может повредить ее. Удар о мебель может спровоцировать трещину в стеклопакете, менять который хлопотно и дорого.

Количество прорезей у каждого вида разное. Может быть от 4 до 10, что позволяет больше или меньше открывать створки и фиксировать его в таком положении. Чаще всего в магазинах встречаются четырехпозиционные модели. Штифт, к которому крепится сама пластиковая гребенка, располагается по-разному – под ручкой или на торце рамы. С другой стороны расположено крепление, на которое надевается гребенка своими прорезями.

Выбор гребенки для теплого пола

Оценка

Давайте попробуем дать оценку коллекторному водоснабжению на фоне более привычной тройниковой разводки.

Плюсы

Их мы, в общем-то, уже перечислили: стабильный напор воды и отключение всех веток водоснабжения из единственного коллекторного шкафа.

Минусы

Увы, недостатков у интересующего нас решения более чем достаточно:

Высокая материалоемкость. Суммарная длина подводок водоснабжения вырастет по сравнению с тройниковой разводкой в несколько раз;

Фото позволяет оценить весь масштаб бедствия

Коллекторная разводка воды предполагает скрытую прокладку труб

Отсюда — еще один практический вывод: коллекторная разводка волей-неволей выполняется только на стадии строительства или отделки жилья. Водопровод с последовательным подключением приборов можно развести и после окончания чистовой отделки.

Правила подключения распределительной гребенки

Подбор участка местоположения коллектора обязан базироваться на принципе равноудаленного расположении оборудования от него. В случае, если данным требованием пренебречь, тогда на более протяженных узлах системы возникает высокое давление, которое отрицательно будет воздействовать на этот участок. Поэтому разрешенная разность длин участков труб от гребенки к батареям не должна нарушать пропорцию 1:2.

Или, иначе говоря, длина трубопроводов от первого радиатора до коллектора и последующих батарей не может быть меньшей, чем в 2 раза. При превышении названных характеристик, обеспечить точную работу гребенки не получиться. В случае, когда в доме находится много этажей, то коллектор устанавливается на каждом из них. Имеется ряд методов расположения распределительной гребенки в системе отопления: в особом монтажном шкафу или прямо на стенке.

При монтаже коллектора на стенках в них выполняют специализированные ниши. Для монтажа гребенки отопления определяют место выше уровня пола. По габаритам ниша обязана соответствовать размерам гребенки с учетом навесного оборудования и обвязки отопительных трубопроводов. Пространство расположения коллектора непременно обязано быть сухим. Обычно для данных целей избирают коридор либо вспомогательное помещение, где распределительная система никому не станет мешать.

На случай если расположение распределителя производится в переходе, то в нише рекомендуется поместить особенный шкаф из металла с дверкой и отверстиями для ввода/вывода трубопроводов. Такая конструкция, как правило, комплектуется особыми крепежными деталями для надежного ее закрепления.

Как совмещается коллектор с гидрострелкой

Для устройства системы отопления небольшого частного дома используется нагревательное оборудование со встроенным насосом. Если к котельному агрегату подсоединяются вторичные контуры, то требуется провести установку гидрострелки в системе отопления. Для подключения отопительных контуров построек с площадью, превышающей 150 м², используют специальные гребенки, а не обычный гидроразделитель, который в таком случае получится очень громоздким.

При устройстве отопительной магистрали сначала подключают гидрострелку, а потом распределительный коллектор. Это приспособление состоит из двух отдельных частей, соединенных перемычками. Количество парных патрубков будет таким же, как и число контуров, то есть для каждого контура понадобится по паре патрубков.

Гидравлический модуль состоит из коллектора и гидроразделителя

Такая компактная конструкция не занимает много места, что очень важно в небольшой котельной

Для устройства обвязки используется несколько монтажных выпусков:

• в самом верху расположены выпуски для радиаторного высоконапорного контура;
• в нижней части установлены патрубки для подключения низконапорного контура обогрева полов;
• с одной боковой стороны (напротив гидрострелки) установлен теплообменник.

Между подающим и обратным коллектором вмонтирован балансировочный клапан. За счет наличия регулирующей арматуры можно настроить нужное давление теплоносителя на самом дальнем контуре и отрегулировать поток. Балансировочные клапаны позволяют более равномерно распределять потоки теплоносителя для удовлетворения спроса каждого контура.

Прежде чем самостоятельно сконструировать гидроразделитель, проводят необходимые расчеты, делают чертежи и схемы. Подобная работа под силу только мастеру, разбирающемуся в теплотехнике и имеющему необходимые навыки монтажных работ.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Правила размещения коллектора

В небольшом одноэтажном доме обычно имеется один распределительный коллектор. В этом случае его стараются размещать в котельной или вблизи от нее. В двух- и трехэтажных коттеджах применяют вариант системы отопления с несколькими коллекторами — по одному на каждый этаж.

При этом коллекторы могут подключаться как параллельно, так и иерархически, когда последующий коллектор подключается к одному из отводов предыдущего.

Установка собственной гребенки на каждом этаже позволяет уменьшить суммарное гидравлическое сопротивление системы и обойтись меньшим количеством труб.

О том, где именно будет располагаться коллектор, следует подумать еще во время разработки проекта дома.

Принцип функционирования распределителя

Основное предназначение распределительного коллектора – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

• подающая гребенка – отвечает за подачу теплоносителя;
• обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус распределительной гребенки задействуют также в качестве платформы под установку:

• воздуховыпускных клапанов;
• водосливных клапанов;
• расходомеров;
• счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм3.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к сеткам теплого пола.

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа система с использованием коллектора по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов
