Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ

Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

– материал проводника и его изоляцию;

– число и форму проводов, формирующих проводник;

– площадь поперечного сечения проводника;

– число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

Гильза, скрутка и клемма Ваго

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы

Вводные устройства, распределительные щиты, распределительные пункты, групповые щитки

7.1.22. На вводе в здание должно быть установлено ВУ или ВРУ. В здании может устанавливаться одно или несколько ВУ или ВРУ.

При наличии в здании нескольких обособленных в хозяйственном отношении потребителей у каждого из них рекомендуется устанавливать самостоятельное ВУ или ВРУ.

От ВРУ допускается также питание потребителей, расположенных в других зданиях, при условии, что эти потребители связаны функционально.

При ответвлениях от ВЛ с расчетным током до 25 А ВУ или ВРУ на вводах в здание могут не устанавливаться, если расстояние от ответвления до группового щитка, выполняющего в этом случае функции ВУ, не более 3 м. Данный участок сети должен выполняться гибким медным кабелем с сечением жил не менее 4 мм2, не распространяющим горение, проложенным в стальной трубе, при этом должны быть выполнены требования по обеспечению надежного контактного соединения с проводами ответвления.

При воздушном вводе должны устанавливаться ограничители импульсных перенапряжений.

7.1.23. Перед вводами в здания не допускается устанавливать дополнительные кабельные ящики для разделения сферы обслуживания наружных питающих сетей и сетей внутри здания. Такое разделение должно быть выполнено во ВРУ или ГРЩ.

7.1.24. ВУ, ВРУ, ГРЩ должны иметь аппараты защиты на всех вводах питающих линий и на всех отходящих линиях.

7.1.25. На вводе питающих линий в ВУ, ВРУ, ГРЩ должны устанавливаться аппараты управления. На отходящих линиях аппараты управления могут быть установлены либо на каждой линии, либо быть общими для нескольких линий.

Автоматический выключатель следует рассматривать как аппарат защиты и управления.

7.1.26. Аппараты управления, независимо от их наличия в начале питающей линии, должны быть установлены на вводах питающих линий в торговых помещениях, коммунальных предприятиях, административных помещениях и т.п., а также в помещениях потребителей, обособленных в административно-хозяйственном отношении.

7.1.27. Этажный щиток должен устанавливаться на расстоянии не более 3 м по длине электропроводки от питающего стояка с учетом требований гл. 3.1.

7.1.28. ВУ, ВРУ, ГРЩ, как правило, следует устанавливать в электрощитовых помещениях, доступных только для обслуживающего персонала. В районах, подверженных затоплению, они должны устанавливаться выше уровня затопления.

ВУ, ВРУ, ГРЩ могут размещаться в помещениях, выделенных в эксплуатируемых сухих подвалах, при условии, что эти помещения доступны для обслуживающего персонала и отделены от других помещений перегородками с пределом огнестойкости не менее 0,75 ч.

При размещении ВУ, ВРУ, ГРЩ, распределительных пунктов и групповых щитков вне электрощитовых помещений они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IP31.

Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.

7.1.29. Электрощитовые помещения, а также ВУ, ВРУ, ГРЩ не допускается располагать под санузлами, ванными комнатами, душевыми, кухнями (кроме кухонь квартир), мойками, моечными и парильными помещениями бань и другими помещениями, связанными с мокрыми технологическими процессами, за исключением случаев, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства.

Трубопроводы (водопровод, отопление) прокладывать через электрощитовые помещения не рекомендуется.

Трубопроводы (водопровод, отопление), вентиляционные и прочие короба, прокладываемые через электрощитовые помещения, не должны иметь ответвлений в пределах помещения (за исключением ответвления к отопительному прибору самого щитового помещения), а также люков, задвижек, фланцев, вентилей и т.п.

Прокладка через эти помещения газо- и трубопроводов с горючими жидкостями, канализации и внутренних водостоков не допускается.

Двери электрощитовых помещений должны открываться наружу.

7.1.30. Помещения, в которых установлены ВРУ, ГРЩ, должны иметь естественную вентиляцию, электрическое освещение. Температура помещения не должна быть ниже +5 oС.

7.1.31. Электрические цепи в пределах ВУ, ВРУ, ГРЩ, распределительных пунктов, групповых щитков следует выполнять проводами с медными жилами.

Советы, способы спрятать провода на рабочем месте

В домашнем офисе, чтобы он выглядел опрятно, шнурки, идущие от компьютера, роутера также нужно убирать. Канцелярская клипса позволит «пустить» шнур, который путается под ногами, под поверхностью стола – с самого его краю. Клипсу легко зафиксировать на стене, полке, а из нескольких таких деталей получаются своеобразные разделители для входов разных зарядок. Если имеется такая возможность, провода, свисающие в районе задней части стола, просто занавешивают текстильной шторкой. Часть из них можно оформить в мини-гамак – там легко разместится «голова» удлинителя вместе с зарядными устройствами, сильно мешающими на столе.

Отдельные фирмы выпускают специальные разделители проводов – два и более шнура аккуратно укладываются внутри деревянной, пластиковой, резиновой или металлической конструкции. Прикольный магазинный вариант для удержания проводков, выглядит как две проволочных электровышки. Забавно смотрятся карманы, выполненные из пластиковых бутылок, одежных кармашков – изделие подвешивают на розетку в стене, включают зарядку, а сам телефон и шнурок от него спокойно лежат в кармашке.

Правила монтажа электропроводки

Во время ремонта в квартире или доме обычно возникает вопрос, как правильно заменить электропроводку. Если вы хотите сделать это самостоятельно, то нужно знать все тонкости правильного монтажа электропроводки .

Как и в остальных видах работ, монтаж электропроводки начинается с планирования, который основывается на принципах удобства и безопасности. В основном, конечно в разработке плана, упор делается на безопасность, ведь электричество, такая штука, где халатность недопустима.

Работы должны быть грамотными и аккуратными, что сбережет от проблем и обезопасит ваше жилище. Четкому плану нужно придерживаться на всех стадиях работы.

2.4.29

Расстояния между неизолированными проводами на опоре и в пролете по условиям их сближения в пролете при наибольшей стреле провеса до 1,2 м должны быть не менее:

при вертикальном расположении проводов и расположении проводов с горизонтальным смещением не более 20 см: 40 см в I, II и III районах по гололеду, 60 см в IV и особом районах по гололеду;

при других расположениях проводов во всех районах по гололеду при скорости ветра при гололеде: до 18 м/с — 40 см, более 18 м/с — 60 см.

При наибольшей стреле провеса более 1,2 м указанные расстояния должны быть увеличены пропорционально отношению наибольшей стрелы провеса к стреле провеса, равной 1,2 м.

Правила электромонтажа в квартире: ПУЭ, СНиП, стандарты и расстояния

Современное электрооборудование облегчает жизнь и создает повышенную нагрузку на проводку, которая не всегда может с ней справиться. Особенно это характерно для зданий, которые были построены в середине-конце прошлого века. Устаревшие кабели и неправильный монтаж приводят к перегреву линий и коротким замыканиям. Чтобы не столкнуться с подобными неприятными и опасными явлениями, нужно знать, что представляет собой электропроводка в квартире, нормы и правила ее установки.

Основные пункты требований и правил

Таблица сечения кабеля по мощности

Правила прокладки электропроводки охватывают широкий круг аспектов монтажа, начиная от выбора материалов и заканчивая порядком ввода конструкции в эксплуатацию.

Минимальное сечение жил кабеля:

• вводной — 4 мм;
• розетки — 2,5 мм;
• осветительная группа — 1 мм.

Количество жил проводника:

• однофазная линия — 2;
• однофазная сеть с заземлением — 3;
• двухфазная подача — 3;
• двухфазная сеть с заземлением — 4.

Размещение розеток, выключателей и электропроводки на расстоянии от поверхностей и объектов:

• пол — 30-120 см;
• стыки панелей — 20 см;
• оконные и дверные проемы — 10 см;
• канализационные и водопроводные трубы — 30 см;
• раковины, ванны — 50 см;
• отопительные приборы — 20 см;
• электроплиты — 15 см;
• газовые магистрали — 40 см.

Виды проводки:

• с изоляцией одного и нескольких цветов;
• медные и алюминиевые;
• с обычным и негорючим покрытием.

Защитные автоматы, которые устанавливаются в электромонтажный щит:

• пакетного типа;
• релейные;
• плавкие;
• электронные.

Схемы разводки линий:

• последовательные;
• параллельные;
• комбинированные.

Требования к монтажу электропроводки распространяются на жилые и вспомогательные помещения, в том числе на лоджии, балконы и тамбуры.

Монтаж скрытой электропроводки

Прокладка кабеля скрытым способом осуществляется в зданиях, построенных из бетона, кирпича и газосиликатных блоков. Такой подход считается наиболее безопасным, но трудоемким, так как необходимо выполнять большой объем бурильных и штукатурных работ.

Требования к электропроводке определяют ее монтаж в основании:

• В стенах. Предварительно от распределительной коробки до отверстия под розетку или выключатель делаются штробы. Могут вырезаться канавки прямоугольного или треугольного сечения. После этого в них крепятся провода или пластиковые трубки, в которые впоследствии затягивается кабель.
• Под пол. Мероприятие выполняется на этапе строительства или замены деревянного покрытия. Прокладка предполагает минимум усилий. Недостаток состоит в том, что существует риск повреждения изоляции тараканами и мышами, которые часто заводятся в подполе. Другой минус заключается в большом объеме работ для вывода линий к потолочному светильнику и выключателям.
• На потолке. Оптимальным вариантом является протяжка коммуникаций в пустоты плит перекрытия. Если такая возможность отсутствует, в слое штукатурки делаются штробы, в которых замуровывается проводка. Резать несущую плиту запрещается.

При выборе способа прокладки учитывается финансовая сторона вопроса. Если делать монтаж по полу, расход дорогостоящего кабеля будет большим.

Монтаж открытой электропроводки

Монтаж открытой электропроводки проводится в строениях из дерева, щитов, панелей и прочих горючих материалов. При проектировании нужно учитывать, что расстояние проводки от потолка должно быть не менее 2 см, а розеток пола — не более 1 метра. При прокладке линий запрещено использовать гвозди, скобы и шурупы для крепления кабеля непосредственно на несущей поверхности.

Нормативными документами установлены следующие варианты монтажа:

• гибкие гофрированные трубки;
• жесткие круглые и прямоугольные пластиковые профили;
• металлические рукава с резьбовым соединением;
• полимерные кабель каналы;
• пустотелые разъемные наличники и плинтусы;
• стальные струны;
• керамические изоляторы.

Поскольку на потолке такие сооружения смотрятся неэстетично, есть несколько способов их замаскировать. Для этого используются натяжные конструкции, подвесные системы из ГКЛ, пластиковых панелей и металлических реек.

Монтаж проводки в гофре – распространённые ошибки и заблуждения

Процедура прокладки проводки в гофре нередко сопровождается большим количеством ошибок. Наиболее распространенные из них связаны с особенностями материала, из которого изготавливаются гофрированные шланги.

Считается, что применение гофры позволяет:

• защитить провода от распространения горения;
• уберечь их от внешних механических воздействий и разрушений.

Все, кто придерживается этого мнения, ссылаются на якобы имеющиеся в ПУЭ рекомендации, но при этом они делают неправильные выводы.

Типичные заблуждения по противопожарным свойствам материала

Распространено мнение, что гофрированные шланги способны обеспечить противопожарную защиту. При этом некоторые специалисты соглашаются с этим и при монтаже проводки в доме или квартире используют гофру (фото ниже).

Профессионалу понятно, что они делают это, отказываясь использовать дорогостоящие металлические трубы (лотки).

Важно!Согласно заявлениям производителей (смотрите технические характеристики материала на их сайтах) гофрированная труба позволяет всего лишь «не поддерживать горения». Все варианты ее использования приведены в таблице 2.1.3 ПУЭ, касающейся правил выбора типов проводок и методов безопасной прокладки кабелей. Все варианты ее использования приведены в таблице 2.1.3 ПУЭ, касающейся правил выбора типов проводок и методов безопасной прокладки кабелей

Все варианты ее использования приведены в таблице 2.1.3 ПУЭ, касающейся правил выбора типов проводок и методов безопасной прокладки кабелей.

Особо важны в этом Приложении следующие строки: «Защищенные элементы электропроводки в оболочке из несгораемых пластиков».

Внимания также заслуживает вопрос об использовании гофры в качестве своеобразной прокладки из негорючих материалов, используемых при монтаже проводов по деревянным основаниям. Но поскольку негорючей она не является – то и применяется, очевидно, исходя из других соображений (не связанных с безопасностью).

Механическая защищенность и возможность замены

Вполне допустимо, что применение гофрированной трубы оговаривается в связи с возможностью защиты от механических воздействий и от грызунов, в частности.

Но и здесь обнаруживается нестыковка, поскольку ни в том и ни другом случае она не спасает и легко разрушается.

Ее без труда разгрызают домашние вредители, а от падения тяжелого металлического предмета повреждается и сам гофра и защитная оболочка проводки.

Это утверждение справедливо лишь отчасти, поскольку распространяется только на прямые участки трасс прокладки.

При наличии в разводке угловых поворотов (под прямым углом или менее) замена жил в гофре превращается в настоящее мучение (фото ниже).

• Проще полностью демонтировать систему и на открытой площадке вновь продернуть жгут с электропроводкой в гофрированный шланг.
• Получается, что единственное оправданное предназначение этого типа защиты – возможность упорядоченной и скрытной прокладки проводных жил, входящих в состав электропроводки.
• В подтверждение ошибочности распространенных мнений о гофре можно сделать такие выводы:

• Гофрированные трубы по большей части гарантируют скрытую прокладку электропроводки, то есть просто позволяют организовать сборку проводных жил.
• Они не способны защитить их от случайного возгорания и не могут использоваться в качестве прокладки под горючие основания.
• При необходимости выполнить скрытую проводку по легко воспламеняющимся материалам потребуются стальные трубы (фото ниже).

Дополнительная информация: В крайнем случае, для защиты могут применяться организационные приемы. Последние сводятся к ограждению кабеля прослойкой из негорючего материала (из гипсокартонных листов ГКЛ, например).

10 правил монтажа электропроводки

Рассмотрим главные моменты, учитываемые в разработки плана.

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.

Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В помещении, размером 6 м 2 , по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками.

№ 8. Монтаж открытой прокладки кабелей (не путать с проводом) электропроводки разрешается во всех помещениях для приготовления и приема пищи, кроме кухонь квартир. Т.е. на кухнях квартир запрещена открытая прокладка кабелей. Установка и прокладка проводов в виде открытой проводки в этих помещениях запрещена. На кухнях квартир вид электропроводки должен (может) быть такой же, как и в жилых комнатах.

Сноски из ПУЭ на счет правила монтажа электропроводки открытого типа:

ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей.

{SOURCE}

Как правильно подобрать конструкцию проводки

Для каждого помещения рассчитывают суммарную нагрузку электроприборов. Всех потребителей разбивают на группы, для каждой устанавливают свой автомат в распределительном щитке. Для экономии провода в комнатах монтируют наружные разветвительные коробки, в них заводят групповой кабель от ГРЩ.

Если стены дома деревянные, устанавливают накладные подрозетники

При монтаже открытой электропроводки в кабельных каналах из ПВХ используют модели популярных фирм:

• T-Plast;
• «Идеал Комфорт»;
• Arbiton.

Вам это будет интересно Особенности кабеля frls

Выбирают электроустановочные модули наружного исполнения, не поддерживающие горение. Кабель и провода выбирают исходя из мощности нагрузки, сечение проводника определяют по суммарной величине тока.

Сила тока	Сечение медного провода
16 A	2,5 мм²
25 A	4 мм²

Для подключения используют трехжильные провода:

• на розеточные группы − 2,5 мм²;
• на светильники — 1,5 мм²;
• на духовки, плиты, водонагреватели, стиральные машины — 4-6 мм².

Важно! Для жилых помещений подходит проводка с медными жилами, стойкая к горению, рассчитанная на большие токи. Маркировка проводников. Маркировка проводников

Маркировка проводников

Марку провода выбирают, учитывая тип помещения, способ монтажа.

Помещение	Способ прокладки	Характеристики кабеля, провода
Влажное	на ролики	одножильные незащищенные провода
Сухое	на ролики	скрученные двухжильные провода
Всех видов	короба с открываемыми крышками	защищенные и незащищенные одно- и многожильные провода, кабель в металлической, неметаллической оболочке

В доме, квартире прокладывают два вида кабеля, соответствующие требованиям ГОСТ:

• ВВГнгLS. Жил от 1 до 5. Изоляция, оболочка из материалов с пониженной пожароопасностью. Бронированного покрова нет. При возгорании мало дыма, горение не распространяется. Используют для прокладки в пучках;
• NYMнгLS. Есть защитная оболочка, заполнитель, изоляция жил. Все три слоя обладают противопожарными свойствами. Не пригоден для прокладки в пучках. Легко зачищается, гнется. Используют при монтаже проводки в гофре, трубах.

Труба гофрированная ПВХ с протяжкой В продаже есть гофра трех марок: ПВХ (серая, белая), ПНД (черная, оранжевая), ППР (синяя). В изделиях из полиэтилена низкого давления (ПНД) нет добавок, препятствующих горению, поэтому они не годятся для монтажа открытой электропроводки в квартире, доме. Для этой цели лучше гофра из поливинилхлорида серого цвета, она отвечает требованиям безопасности, дешевле, чем изделия из полипропилена (ППР).

Диаметр трубы	Линия
16 мм	освещение
20 мм	силовые розетки
25 мм	на щиток от распределительной коробки, между распредкоробками

ПУЭ Глава 7.1

Раздел: Электропроводки и кабельные линии

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный – L, нулевой рабочий – N и нулевой защитный – РЕ проводники).Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто – в каналах строительных конструкций, замоноличенных трубах; открыто – в электротехнических плинтусах, коробах и т.п.В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

Комментарий

КомментарийВ негорючих конструкциях допускается прокладка кабеля в двойной изоляции непосредственно (без гофры или трубы) Прокладка кобеля в стыках панелей запрещена во время строительства здания! Прокладка в монтажных стыках при ремонте не регламентируется. 7.1.37. А что не запрещено, то разрешено.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках,

Требования к монтажу электропроводки

Теперь требования предъявляются не только к монтажу электропроводки, но и к сечению кабеля и номиналов защитной автоматики. Если вы желаете подробно изучить этот процесс, тогда следует перейти к нашим рекомендациям.

Сначала вам необходимо изучить требования, которые предъявляются к монтажу электрики. Если вы изучите эти пункты, тогда точно сможете выполнить качественный монтаж электропроводки.

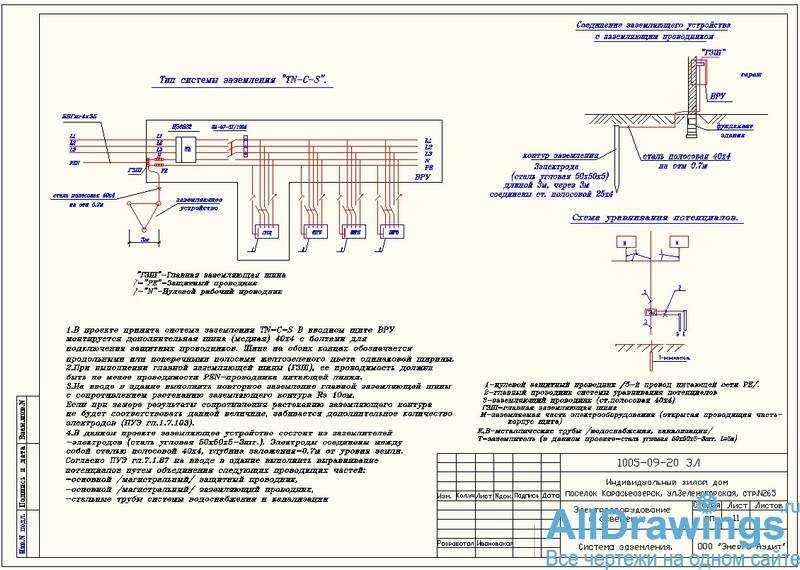

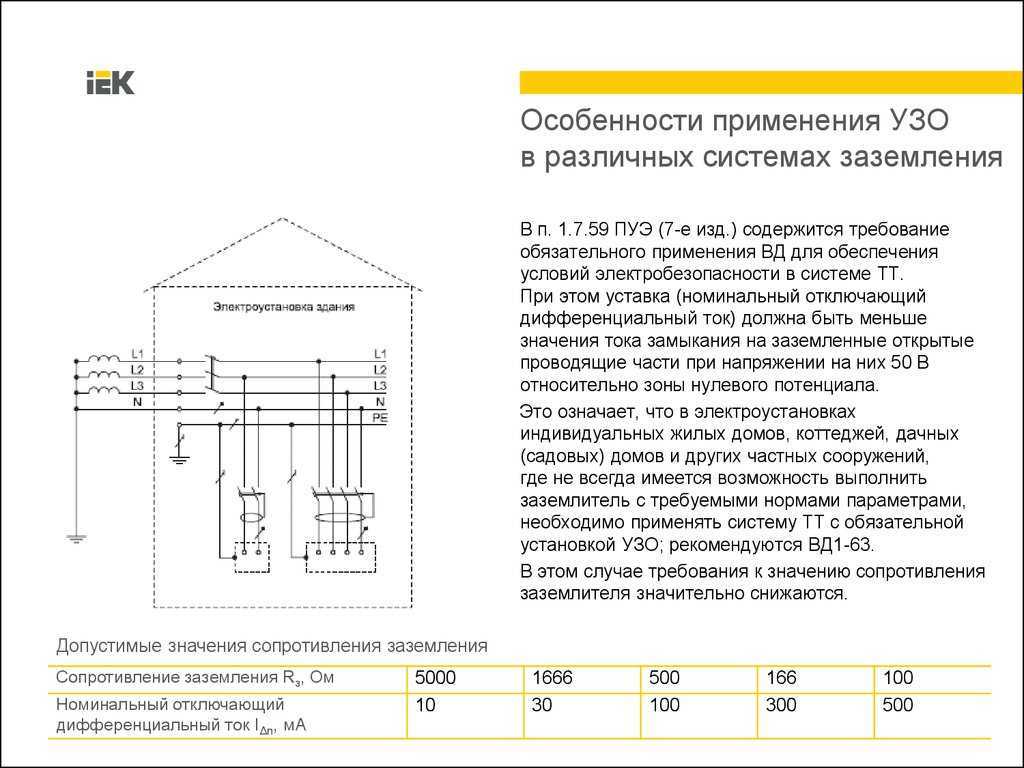

1. Электроснабжение жилого дома следует выполнять от сети в 220 или 380 Вольт. Во время выполнения монтажа также следует сделать систему заземления, которая будет иметь тип TN-C-S.
2. Монтаж открытой проводки обязательно должен выполняться только в специальных кабель-каналах или электрических плинтусах. В сырых помещениях монтаж проводки можно выполнить на изоляторах.
3. Прокладку скрытой проводки следует выполнять в перекрытиях или специальных нишах, которые для этого предназначены. Если вы выполняете скрытую прокладку, тогда линия должна проходить по поверхностям, которые не подвергаются возгоранию.
4. Для электромонтажа следует использовать кабель, который имеет медные жилы. Алюминиевые провода можно использовать только для прокладки электричества от столба к дому.
5. Если кабель будет иметь специальную защитную оболочку, тогда его можно прокладывать через стены без применения металлических трубок.
6. Незащищенные изолированные провода можно прокладывать через наружные стены в трубах, которые выполнены из полимерных материалов. В сухих помещениях вам необходимо будет установить специальную изолирующую втулку. В сырых помещениях в СНиПе указано использовать воронку.
7. Согласно ПУЭ незащищенные изолированные провода запрещается проводить открыто по поверхности потолка и стен. Также прокладывать свои проводники запрещается в пустотах панелей квартир. Проводить незащищенную изолированную проводку допускается только на изоляторах.
8. Фазный и нулевой провод запрещается проводить по отдельности.
9. Прокладывать проводку следует вертикально либо горизонтально. Если вы будете выполнять монтаж электрики по кротчайшему пути, тогда это может нарушить правила безопасности.
10. Квартирный щиток вам следует устанавливать на высоте 80-170 см от пола. Это предотвратит доступ к электрическому щитку. Если вы желаете изучить другие требования по установке электрического счетчика, тогда следует перейти в соответствующую статью.
11. Прокладывать проводку нельзя по поверхностям, которые будут подвергаться нагреву.
12. Выполнять проведение электромонтажных работ необходимо при температуре не ниже -15 градусов.
13. Номинал розеток должен составлять 16 А.
14. Во влажных помещениях степень защиты должен быть IP Это требование можно считать актуальным для ванных, кухни или бани.
15. Минимальная высота установки розетки от пола должна составлять не менее 30 см.
16. Для каждой комнаты следует выполнить не менее одной точки освещения.
17. В ванную комнату вам необходимо провести отдельную линию электропроводки. Также линия должна быть оснащена автоматическим выключателем.
18. Домашняя сеть должна состоять из трех групп.
19. Если вы выполняете монтаж проводки в полу, тогда по правилам допускается выполнять не более двух поворотов.
20. Если вы выполняете крепление подрозетника, тогда запрещается использовать монтажную пену.
21. Нельзя штробить перекрытия и стены с пустотами.
22. На ванной нельзя выполнять установку бра. Во время испарения влаги светильник может просто лопнуть.
23. В деревянных домах следует использовать только негорючий кабель.
24. Во время проведения монтажа электрической проводки запрещается использовать провод ПУНП.

Статья по теме: Как вывести застарелые пятна крови с одежды или мебели

Это все требования по монтажу электропроводки в частном доме или квартире. Как видите с кирпичными домами проблем будет намного меньше чем с деревянными.

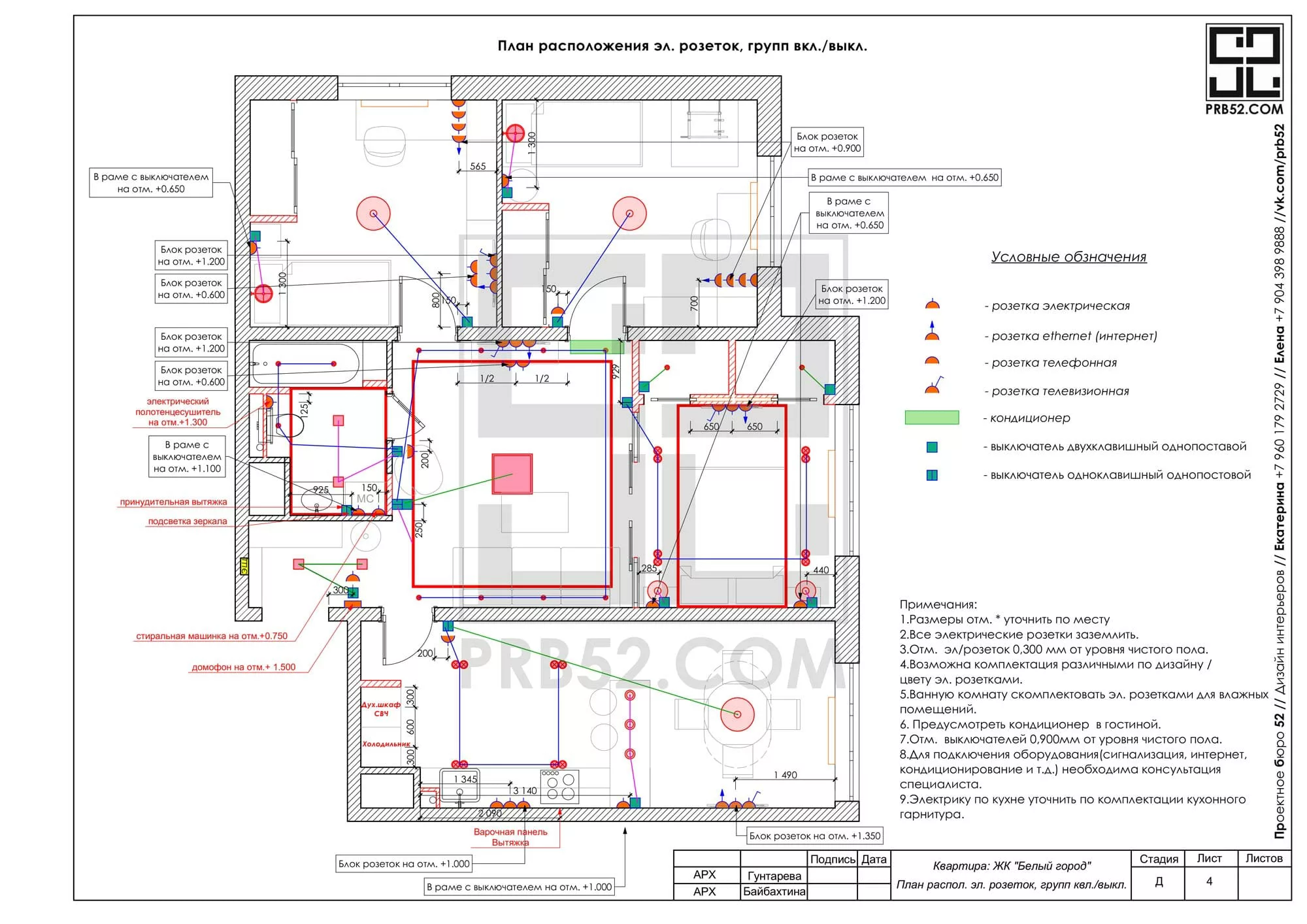

Способы установки розеток и выключателей

Накладная и встраиваемая розетка Установка розеток и выключателей, как и проводка, может быть выполнена открытым и закрытым способом.

Первый вариант применяется для обустройства помещений, стены которых сделаны из горючих материалов или их толщина недостаточна для установки монтажных коробок (подрозетников). В некоторых случаях такое решение принимается для экономии сил и времени в процессе строительства или при выходе из строя ранее проложенной проводки. Крепление проводится непосредственно на несущую поверхность. Недостатки наружной установки заключаются в том, что корпуса приборов на 4-6 см выступают над поверхностью стен и портят интерьер помещений

Кроме этого увеличивается вероятность повреждения или сноса изделия при неосторожном передвижении, переносе мебели и крупной бытовой техники

Закрытый способ монтажа розетки может применяться в сочетании со всеми видами прокладки кабеля. Предварительно в стене делаются отверстия, в которые на шпаклевку крепятся пластиковые стаканы. После кристаллизации раствора осуществляется подключение розетки к проводам и ее жесткая фиксация в пластиковой коробке

Если не брать во внимание сложности штробления и сверления отверстий, такой способ надежнее, практичнее и эстетичнее
