Таблицы перевода размеров труб в дюймах и миллиметрах

Какой диаметр имеет труба ¾: особенности определения

В России, как и в большинстве стран бывшего СССР применяется дюймовая система для обозначения в водопроводном и газопроводном снабжении. Из этого следует, что наружный диаметр трубы ¾ согласно ГОСТу 3262-75 равняется 26,8 мм. Внутренний размер стальной трубы ¾ составляет 20 мм. Однако эта величина для водопроводных и газопроводных изделий представляет собой величину условного прохода Dу. Её ещё называют пропускной способностью трубопровода. Если значение наружного диаметра трубопровода соответствует 26,8 мм, то диаметр наружной резьбы приблизительно равняется 26,4 мм. Однако не всегда он может равняться такому значению. Все зависит от толщины стенок используемого изделия. В зависимости от толщины стенок трубопровода, значение наружного параметра может достигать 28 мм.

В Америке и некоторых странах Европы размеры ¾ не соответствуют тем значениям, которые были указаны выше (т.е. применяемые в бывших странах союза). Это значит, что при необходимости стыкования таковых материалов, понадобится воспользоваться специальными переходниками. Применяются трубы ¾ для прокладки водо- и газопроводов, а также систем отопления.

Немаловажным параметром для водогазопроводных трубопроводов является значение количества ниток или шаг резьбы. Для изделий ¾ количество нитей равняется 14 на дюйм. Это означает, что на каждую единицу измерения приходится 14 нитей

Немаловажно знать, что дюймовые трубы измеряются по внутреннему диаметру (величина условного прохода), в то время как метрические меряются по наружным граням нитей. Ниже представлена таблица, где указаны параметры трубопроводов в двух единицах измерения для разных типов изделий

При выборе трубопроводов важно учитывать, для каких целей планируется их применение. Если необходимо нарезать резьбу, то для этого можно воспользоваться двумя видами инструментов: клупп или плашка

Клупп является более удобным в применении, так как бывает не только ручным, но и электрическим.

Бесшовные горячедеформированные

Стандарт и размеры

• Горячедеформированные бесшовные трубы производятся по стандарту ГОСТ 8732-78;
• Способ производства позволяет изготавливать трубы с весьма значительной толщиной стенок, что мы и наблюдаем: размеры трубы стальные горячедеформированные имеют от 20 до 550 мм при толщине стенок от 2,5 до внушительных 75 миллиметров;
• Трубы могут производиться немерной длины от 4 до 12,5 метров или мерной длины в тех же пределах.

Применение

Бесшовные трубы в принципе применяются в двух случаях:

• Когда недопустимы малейшие утечки через шов (это наиболее актуально для химической промышленности, которая подчас оперирует высокотоксичными материалами);
• Когда трубопроводу предстоит выдерживать огромные давления. Сюда относится нефтепромысел и переработка нефти и газа, энергетика и гидравлические системы.

Горячедеформированные бесшовные трубы с их внушительной максимальной толщиной стенок явно тяготеют ко второму случаю.

Увидев такую толщину стенок, можно с изрядной уверенностью предположить, что это горячедеформированные трубы

Таблицы для перевода

При строительстве магистралей различного назначения применяют разные трубопрокатные материалы: из стали, из меди, из латуни, из пластика и другие. Все эти изделия отличает классификация и меры измерений.

Габаритные величины всех трубных изделий задаются такими показателями:

• Дн – внешний Ø.
• Дв – внутренний Ø.
• h – толщина стенки.

Ранее пользовались только магистралями из стали, и для них создали свою систему определения размеров. К примеру, диаметр полдюймовой трубы в переводе на мм равен 12,7. Это ее внутренние размеры. То есть, в этом показателе учтен не только габарит полдюймовой трубной заготовки, но и ее пропускная возможность.

А наружный обхват полдюймовой заготовки составляет 2,1 см. Поэтому в таблице возле полдюймовой резьбы обязательно добавляют слово труб. Зная точные размеры полдюймового и любого другого вида сортамента, можно быстрее сделать правильный выбор нужных объемов.

Это наглядно видно в таблице:

Размеры (в дюймах)	1/2	3/4	7/8	1	1,5	2
Внутренний Ø (в метрической)	12,7	19	22,2	25,4	38,1	50,8
Ø резьбы (мм)	20,4-20,7	25,9-26,2	29,9-30,0	32,7 – 33,0	45,8 – 46,2	57,9 – 58,3

Сейчас эти габариты принято указывать так, как показывает следующая предоставленная таблица:

Первая таблица диаметров (его символьное обозначение – Ø, далее будет обозначаться в статье) труб показывает величины в миллиметрах, а во второй таблице использованы дюймы (международное обозначение – inch или in, далее будет обозначаться в статье). Малоопытный мастер может поинтересоваться, почему так? И какие обозначения считают правильными?

Причина в том, что во всем мире применяется метрическая система. В основе этой системы лежат два показателя: условный и номинальный объем. Подходят к этим понятиям по – разному, но в конечном результате они показывают внешний объем. По своей сути эти величины безразмерные, но иногда они указываются в миллиметрах.

Анализируя табличные данные можно сравнить изделия отечественных изготовителей и аналоги зарубежного производства.

Виды стальных труб по способу их производства

Электросварные (прямошовные)

Для их изготовления применяют штрипс или листовую сталь, которые на специальном оборудовании изгибаются в нужном диаметре, а затем концы соединяются с помощью сварки.

Воздействие электросварки гарантирует минимальную ширину шва, что делает возможным их применение для сооружения газопроводов или водопроводов

Металл в большинстве случаев углеродистый или низколегированный.

Показатели готовых изделий регламентируются следующими документами: ГОСТ 10704-91, ГОСТ 10705-80 ГОСТ 10706-76.

При этом обратите внимание, что труба, изготовленная согласно стандарту 10706-26 отличается максимальной прочностью среди себе подобных – после создания первого соединительного шва он укрепляется еще четырьмя дополнительными (2 внутри и 2 снаружи). В нормативной документации указываются диаметры изделий, произведенных путем электросварки. Их величина от 10 до 1420 мм

Их величина от 10 до 1420 мм.

Спиральношовные

Материалом для производства служит сталь в рулонах. Продукция также характеризуется наличием шва, но в отличие от предыдущего способа производства он шире, а значит, способность выдерживать высокое внутреннее давление ниже. Поэтому их не применяют для сооружения газопроводных систем.
Регламентируется конкретный вид труб ГОСТом под номером 8696-74.

Бесшовные

Производство конкретного вида подразумевает деформацию специально подготовленных заготовок из стали. Процесс деформации может выполняться как под воздействием высоких температур, так и холодным способом (ГОСТ 8732-78, 8731-74 и ГОСТ 8734-75 соответственно).

Отсутствие шва положительно сказывается на прочностных характеристиках – внутреннее давление равномерно распределяется по стенкам (нет «ослабленных» мест).

Что касается диаметров, то нормативы контролируют их изготовление со значением до 250 мм. Покупая продукцию с размерами, превышающими указанные, приходится рассчитывать только на добросовестность производителя.

Вашему вниманию ещё пара отличных слайдов креативной рекламы производителя труб:

Какую трубу считать малой — средней -большой?

Даже в серьезных источниках мне приходилось наблюдать фразы типа: «Берем любую трубу среднего диаметра и…», но какой этот средний диаметр никто не указывает.

Чтобы разобраться, стоит сначала понять на какой диаметр нужно ориентироваться: он может быть внутренним и внешним. Первый важен при расчете транспортировочной способности воды или газа, а второй для определения возможности выдерживать механические нагрузки.

Внешние диаметры:

• От 426 мм считается большим;
• 102-246 называют средним;
• 5-102 классифицируется, как маленький.

Что касается внутреннего диаметра, то лучше заглянуть в специальную таблицу(см. выше).

Таблица размеров стальных труб – какой бывает диаметр у таких труб

Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.

Стандартные диаметры труб и системы их измерения

Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.

До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.

Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.

Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.

Классификация диаметров

Рассмотрим разновидности диаметров стальных труб:

1. Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
2. Номинальный (Дн, Dn).
3. Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
4. Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.

Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.

Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.

Системы измерения

Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.

При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.

Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.

Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.

Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.

Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.

Важность подбора правильного диаметра прокладываемых труб

Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды

В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно

К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.

Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.

Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.

• D – внутреннее сечение выбранных труб;
• Q – тепловой поток, выражаемый киловаттами;
• V – скорость теплоносителя, м/с;
• DT – разница температур на обоих концах системы, измеряемая в ℃;
• sqrt – квадратный корень.

Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.

Соответствие метрических и дюймовых параметров

Все трубные изделия изготовляют по определенному стандарту, и показатель давления является фиксированной величиной. Поэтому нужно точно знать соответствие Ø всех труб, показанных в дюймах и мм. Игнорируя это соответствие, нельзя правильно выбрать трубопрокатный сортамент.

При подборе определенного размера ориентируются на табличные сведения, а при замене ориентиром служим максимально приближенный параметр. Точного соответствия в двух разных системах измерения нет, поэтому часто трубопроводные элементы приравнивают на практике.

Как применяется такое соответствие в быту, можно узнать в предоставленной ниже таблице:

Величина метрическая	Величина в дюймах
15	½
20	¾
25	1
50	2
80	3
100	4
150	6

Применяя эти сведения, можно точно определить соответствие двух видов измерений габаритов, и взять для работы детали, точно соответствующие друг другу.

Дюймы против мм. Откуда путаница и когда необходима таблица соответствия

Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.

А трудность в чем?

Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).

Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).

Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.

Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.

Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.

Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.

Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 — 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.

В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.

Таблица соответствия условного прохода дюймам

Ду	Дюймы	Ду	Дюймы	Ду	Дюймы
6	1/8″	150	6″	900	36″
8	1/4″	175	7″	1000	40″
10	3/8″	200	8″	1050	42″
15	1/2″	225	9″	1100	44″
20	3/4″	250	10″	1200	48″
25	1″	275	11″	1300	52″
32	1(1/4)»	300	12″	1400	56″
40	1(1/2)»	350	14″	1500	60″
50	2″	400	16″	1600	64″
65	2(1/2)»	450	18″	1700	68″
80	3″	500	20″	1800	72″
90	3(1/2)»	600	24″	1900	76″
100	4″	700	28″	2000	80″
125	5″	800	32″	2200	88″

Внутренний и наружный диаметры

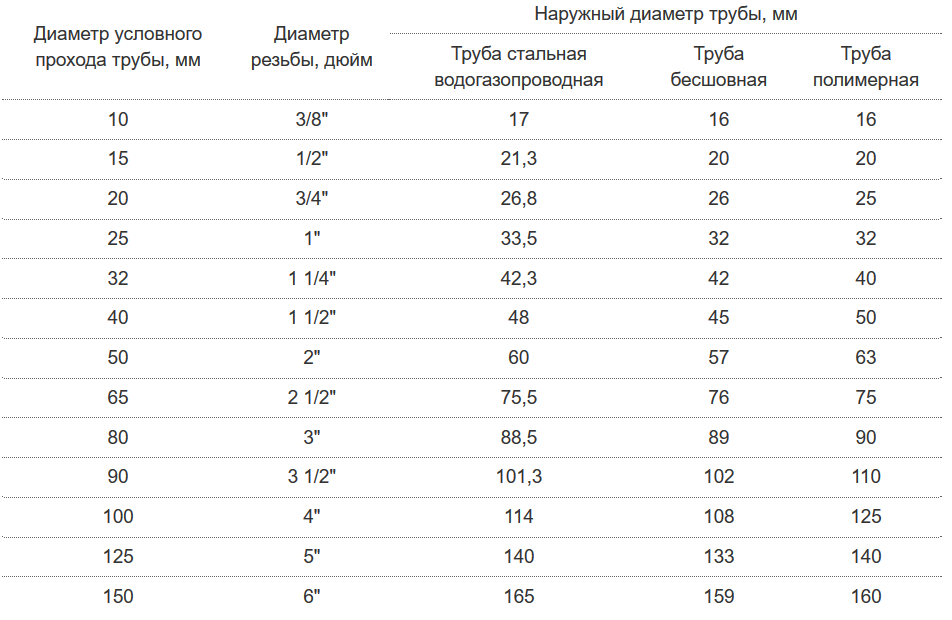

Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.

Условный проход трубы Dy. мм

Диаметр резьбы G». дюйм

Наружный диаметр трубы Dn. мм

Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75

Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл)

Источник

Пример как вводить данные в калькулятор

В записи размера в дюймах следует отделять целую часть числа от дробной (если она есть) пробелом: например 10 1/4, или 20 4/8; в противном случае получится 101/4 и 204/8. Дробные числа в миллиметрах вводятся через точку, а не запятую (25.4 а не 25,4).

Данные для расчёта вводите в след. порядке: щёлкните левой кнопкой мышки в окне соответствующего параметра для появления мерцающего курсора; введите Ваши цифры. Дробная часть дюйма вводится без знака.

1 Дюйм = 25.4 миллиметра (мм). В настоящее время дюйм, благодаря своей наглядности, часто используется для измерения диаметров водогазовых труб и резьбы. Многие детали также имеют размеры, кратные дюймам. Кроме целых дюймов измерения проводятся в четвертых (1 / 4),восьмых (1 / 8), шестнадцатых (1 / 16), тридцать вторых (1 / 32) долях дюйма и т.д. Стальная труба в 1 дюйм имеет условный внутренний диаметр – 25,5 мм, а наружный с резьбой – 33,25 мм. Расхождения связаны с тем, что размеры труб в метрической системе меряются по условному проходу Dn, а в дюймовой – по наружному диаметру D.

Примеры вычисления диаметра

Давайте для закрепления рассмотрим несколько примеров.

Пример 1. Диаметр по длине окружности трубы

Предположим, у вас под рукой не оказалось штангенциркуля (устройства для измерения ширины изделий).

А вам требуется рассчитать диаметр действующей трубы, конца которой не видно. Для этого с помощью рулетки или сантиметра, вы можете измерить длину окружности, просто обернув рулетку вокруг трубы. А потом эту длину нужно будет разделить на 3,14. Если длина окружности трубы оказалась 31,4 сантиметра, тогда диаметр будет равен частному этой длинны к числу Пи, то есть:

d = 31,4 / 3,14 = 10 см.

Это и есть правильный ответ – 10 сантиметров.

Пример 2. Диаметр по колеса радиусу

Тут всё гораздо проще. Предположим, что вы знаете радиус колеса велосипеда – 10 дюймов. Какой будет диаметр?

Диаметру будет равен двум радиусам, то есть 20 дюймов.

Кстати, для справки, 1 дюйм = 2,54 сантиметра. То есть 10 дюймов = 25,4 сантиметра. В итоге диаметр колеса равен: 2 × 25,4 = 50,8 см.

Вопросы и ответы

И конечно же обратите внимание на ответы на часто задаваемые вопросы относительно расчёта длины диаметра круга

Как работает ваш онлайн-калькулятор?

Просто. Вы выбираете, что известно: радиус, длина окружности или площадь круга (1), затем вписываете известное значение (2), выбираете размерность из мм, см, м, км (3) и нажимаете кнопку «рассчитать»?

Какие есть ещё калькуляторы для круга у вас на сайте?

У нас есть различные калькуляторы, в частности калькуляторы: площади круга, длины окружности и диаметра. Для последнего калькулятор находится на данной странице.

Достаточно ли у меня данных для расчёта?

Для вычисления диаметра круга нужно что-то одно: радиус, длина окружности или площадь круга. Остальное вычислит наш калькулятор по специальным формулам, которые описаны выше.

Почему Пи равняется 3,1415926…, а не является «ровным» числом?

Число Пи – это отношение длины окружности к диаметру. После его вычисления математики выяснили, что оно является иррациональным числом: то есть его значение не может быть точно выражено в виде дроби m/n, где m — целое число, а n — натуральное. Следовательно, его десятичное представление никогда не заканчивается и не является периодическим. На июнь 2022 года известны первые 100 триллионов знаков числа «пи» после запятой. И получается, что именно с такой точностью можно рассчитать площадь круга. Если у квадрата и треугольника площадь точная, то у круга всегда приблизительная.

Если у автомобильного колеса параметр R16, то какой у него диаметр?

16 дюймов, а радиус 8 дюймов. Как ни странно, диаметр такого колеса (точнее диска колеса) составляет 16 дюймов, то есть 40,64 см. Очень часто люди называют радиус в качестве единицы измерения: мол, радиус 16 дюймов. Но тогда представьте, для какого трактора диаметр диска будет более 80 сантиметров.

Похожие калькуляторы

Возможно вам пригодятся ещё несколько калькуляторов по данной теме:

• Калькулятор площади шара (сферы). Рассчитайте онлайн площадь поверхности шарообразного объекта (сферы).
• Площадь правильного шестиугольника: калькулятор. Рассчитайте площадь правильного (равностороннего) шестиугольника с помощью онлайн-калькулятора.
• Калькулятор числа «e». Посмотрите онлайн нужное число знаков после запятой в числе «e» (Эйлера или Непера).
• Площадь поверхности куба: калькулятор. Рассчитайте онлайн площадь поверхности куба по длине ребер, диагонали куба или диагоналям его сторон.
• Калькулятор масштабов. Переведите онлайн именованный масштаб на чертеже в реальный и наоборот.
• Калькулятор числа Пи. Узнайте, чему равно число Пи с точностью до нужного количества знаков после запятой.
• Калькулятор объема параллелепипеда. Рассчитайте онлайн объем любого параллелепипеда по длинам его ребер и не только.
• Калькулятор объема куба. Рассчитайте онлайн объем любого кубического предмета по длине стороны или диагоналям.
• Калькулятор объема бака. Посчитайте объем цилиндрического, прямоугольного или автомобильного бака по габаритам (по расходу и пройденному расстоянию).
• Калькулятор объема помещения. Посчитайте объем комнаты или любого помещения в кв.метра или литрах.

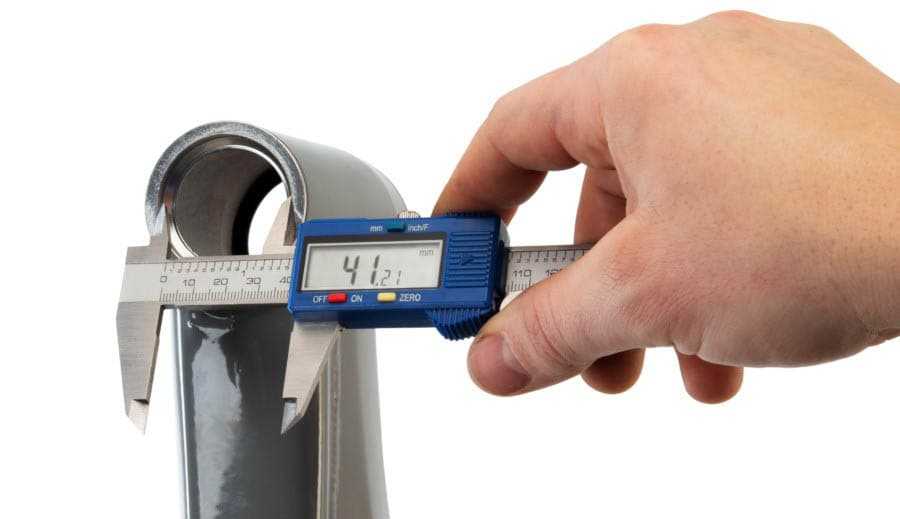

Как измерить диаметр трубы самостоятельно

При замене изношенных участков требуется знать параметры DN или внутреннего сечения. Не всегда есть возможность посмотреть данные в проектной документации. Что можно сделать?

• Произвести замеры по распилу (микрометром, штангенциркулем);
• Диаметр равен периметру окружности, разделенному на число Пи (3,1415), при знании толщины стенки можно вычислить условный проход или найти подходящий в таблице типоразмеров;
• В труднодоступных местах при отсутствии маркировок следует расположить линейку рядом с трубопроводом и сделать фото. Примерные значения получают по приведенной формуле.

Ширина стенок электросварного трубного проката зависит от характеристик листовой стали. Сортамент включает в себя несколько позиций с одинаковыми обозначениями (например: 60 мм), но разными просветами. Бесшовные х/к трубы классифицируют по соотношению окружности к толщине: тонкостенные, толстостенные.

Источник

Онлайн калькулятор периметра круга. Как узнать длину круга, окружности.

Что такое длина окружности или периметр круга и как ее вычислить? Для того что бы это понять нам необходимо разобраться с тем чему равна длина окружности.

Длина окружности всегда равна числу π (Пи)

Давайте с вами разберемся что же такое число пи. Π – это постоянная величина равная 3,14159265…

Но обычно Пи приравнивают к 3,14 и это число используют для математических расчетов в которых не требуется оооооооооочень точное вычисление.

Откуда же взялось это число и почему оно всегда равно одному и тому же? Для того что бы нам понять что такое число пи нам необходимо разобрать простой пример. Допустим у нас имеется окружность с диаметром равному единицы, так вот длина окружности — это число «пи».

Иными словами Пи ≈ 3,14 диаметрам круга или окружности.

Теперь зная и понимая что такое π мы можем с легкостью высчитать периметр или длину окружности которая равна

P = D * π или P = 2 πR где R –это радиус, а D – это диаметр

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм	PN10	PN20	PN30
Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
16			10,6	2,7
20	16,2	1,9	13,2	3,4	13,2	3,4
25	20,4	2,3	16,6	4,2	16,6	4,2
32	26	3	21,2	5,4	21,2	3
40	32,6	3,7	26,6	6,7	26,6	3,7
50	40,8	4,6	33,2	8,4	33,2	4,6
63	51,4	5,8	42	10,5	42	5,8
75	61,2	6,9	50	12,5	50	6,9
90	73,6	8,2	6	15
110	90	10	73,2	18,4

Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

• 16 мм – при монтаже одного или двух радиаторов;

• 20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);

• 25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);

• 32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);

• 40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

• 4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);

• 6,3 кВт – 16,6 мм (25 мм);

• 11,5 кВт – 21,2 мм (32 мм);

• 17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Измерение диаметров в производственных условиях

На больших строящихся объектах трубы до начала проведения монтажа в обязательном порядке подвергают входному контролю. Прежде всего, проверяют сертификаты и маркировку, нанесенную на трубную продукцию.

Документация должна содержать определенную информацию, касающуюся труб:

• номинальные размеры;
• номер и дата ТУ;
• марка металла или вид пластика;
• номер товарной партии;
• итоги проведенных испытаний;
• хим. анализ выплавки;
• тип термической обработки;
• результаты рентгеновской дефектоскопии.

Кроме этого, на поверхности всех изделий на расстоянии примерно 50 сантиметров от одного из торцов всегда наносят маркировку, содержащую:

• наименование производителя;
• номер плавки;
• номер изделия и его номинальные параметры;
• дату изготовления;
• эквивалент углерода.

Для изделий первого класса допустимой величиной отклонения в одну или другую сторону от заявленной длины являются 15 миллиметров. Для второго класса –100 миллиметров.

У труб наружный диаметр сверяют, пользуясь формулой d = l:π-2Δр-0,2 мм, где кроме вышеописанных значений:

Δр – толщина материала рулетки;

0,2 миллиметра– припуск на прилегание инструмента к поверхности.

Допускается отклонение величины внешнего диаметра от заявленной производителем:

• для продукции с сечением не более 200 миллиметров–1,5 миллиметра;
• для больших труб – 0,7%.

Из вышеописанной информации ясно, что несложно разобраться с тем, как определить диаметр трубы по длине окружности или при помощи несложных измерительных инструментов.
