Получение результата экспериментальным методом
На практике возникают проблемные ситуации, когда гидравлическая система имеет сложную структуру или некоторые ее фрагменты проложены скрытным способом. В этом случае определить геометрию ее частей и рассчитать общий объем становится невозможно. Тогда единственным выходом становится проведение эксперимента.
Использование коллектора и укладка труб под стяжку – передовой способ скрытного подведения горячей воды к радиаторам отопления. Точно рассчитать длину коммуникаций при отсутствии плана невозможно
Необходимо слить всю жидкость, взять какую-либо мерную емкость (например, ведро) и наполнить систему до нужного уровня. Заливка происходит через самую верхнюю точку: расширительный бак открытого типа или верхний спусковой клапан. При этом все остальные клапаны должны быть открыты во избежание образования воздушных пробок.
Если движение воды по контуру осуществляет насос, то нужно дать ему час или два поработать без подогрева теплоносителя. Это поможет выгнать остаточные воздушные скопления. После этого нужно еще раз долить жидкость в контур.
Такой метод можно использовать и для отдельных частей отопительного контура, например, теплого пола. Для этого нужно его отсоединить от системы и таким же образом “пролить”.
Похожие калькуляторы
Возможно вам пригодятся ещё несколько калькуляторов по данной теме:
- Калькулятор масштабов. Переведите онлайн именованный масштаб на чертеже в реальный и наоборот.
- Калькулятор штакетника. Рассчитайте онлайн необходимое количество металлического или деревянного штакетника.
- Калькулятор закона Ома. Рассчитайте сопротивление, силу тока и напряжение в зависимости от известных параметров.
- Калькулятор расхода штукатурки. Рассчитайте расход различных марок гипсовой или бетонной штукатурки для стен на кв. метры помещения.
- Калькулятор линолеума. Рассчитайте онлайн необходимое количество линолеума в рулонах и квадратных метрах на комнату нужной площади.
- Калькулятор наливного пола. Рассчитайте онлайн расход смеси для самовыравнивающихся наливных полов на квадратные метры помещения.
- Калькулятор объема бака. Посчитайте объем цилиндрического, прямоугольного или автомобильного бака по габаритам (по расходу и пройденному расстоянию).
- Калькулятор объема помещения. Посчитайте объем комнаты или любого помещения в кв.метра или литрах.
- Калькулятор мощности тока. Рассчитайте онлайн мощность электрического тока в ваттах (Вт) в зависимости от силы тока, напряжения и сопротивления.
- Калькулятор расхода краски. Рассчитайте онлайн расход краски на кв. метр стен, потолка или других поверхностей.
Удельный объем — жидкость
Удельный объем жидкости зависит от температуры и давления, но в пределах давлений от 0 до 200 ата зависимость от давления весьма мала и ею обычно пренебрегают, считая жидкость несжимаемой. Удельный объем жидкости считается неизменным, используют значения параметров до критического сечения.
Удельный объем жидкости v в ( 25 — 2) равен среднему удельному объему между нормальным давлением насыщения ps и давлением р внутри капли при данной температуре.
Поскольку удельный объем жидкости растет, а пара падает, то при постоянном увеличении давления мы достигнем такой точки, в которой удельные объемы жидкости и пара сравняются. Эта точка называется критической. В критической точке различия между жидкостью и паром исчезают.
Поскольку удельный объем жидкости растет, а пара падает, то при постоянном увеличении давления мы достигнем такой точки, в которой удельные объемы жидкости и пара сравняются. Эта точка называется критической. Так как все различия между газом и жидкостью связаны с разницей в плотности ( или удельном объеме), то в критической точке свойства жидкости и газа становятся одинаковыми. Для воды параметры критической точки / С составляют: ркр 221 29 — 105 Па, kp374 15 C, акр 0 00326 м3 / кг.
Расчет удельных объемов жидкостей по отдельным аппаратам производится с помощью уравнений материального баланса по натрию и хлору. Полученные таким путем формулы для вычисления объемов жидкостей показывают, что эти объемы изменяются примерно обратно пропорционально концентрации хлора в жидкости.
Измерение удельного объема жидкости несложно. Для большинства простых органических жидкостей известно по крайней мере одно его экспериментальное значение.
V — удельный объем жидкости, Тс-критическая температура жидкости, Т — температура, при которой измеряется поверхностное натяжение ( обе температуры выражаются в градусах ЦельсиЯ), и К — константа, имеющая значение 2 12 для нормальных неассоциированных жидкостей.
При ТТа удельные объемы жидкости и газа соответственно равны vi и уа. Если взять теперь для конкретного рассмотрения некоторый сосуд ( ампулу) с фиксированным объемом V, то ясно, что при ТТа масса заполняющей сосуд среды М может изменяться от Vlv до V / v % г. Первый случай соответствует полному заполнению ампулы жидкостью, а второй — газом.
Давление и удельный объем жидкости, соответствующие ее критической температуре, называются также критическими и обозначаются соответственно через рк и ик.
V — удельный объем жидкости; А, В я С-коэфициенты, зависящие от температуры и давления.
Зависимость же удельного объема жидкости от температуры более значительна. При нагреваний жидкость расширяется и ее удельный объем v увеличивается.
Производить измерения удельных объемов жидкостей гораздо легче, чем газов, и для большинства известных жидкостей имеется по крайней мере по одному результату. Известный Справочник по химии и физике содержит прекрасные таблицы удельных объемов жидкости. Большое количество экспериментальных результатов имеется в последних статьях. Фрэнсис опубликовал константы эмпирических уравнений, которые позволяют определять плотности насыщенных жидкостей и изменения плотностей с давлением для 130 различных чистых жидкостей в широком температурном интервале. Следует отметить, что при возможности нужно, конечно, пользоваться экспериментальными данными, а не корреляциями, рассматриваемыми ниже.
Связь между удельными объемами жидкости и пара на линии насыщения и и и, давлением насыщенного пара рп, температурой Та и скрытой теплотой парообразования может быть получена следующим образом.
Если пренебречь удельным объемом жидкости и предположить, что средний удельный объем смеси в зоне испарения будет равен половине удельного объема на выходе из печи, то к потере давления на трение нужно прибавить половину потери динамического напора, вычисленную для условий на выходе из печи.
Введите параметры для расчёта в онлайн калькулятор
Предлагаем ввести параметры в для расчета объёма в онлайн калькулятор.
Почему необходимо заранее рассчитать объем жидкости в трубе калькулятором, только после этого приступать к закупкам? Ответ очевиден – для того чтобы определить, сколько надо приобрести теплоносителя, чтобы заполнить систему отопления дома
Особенно это важно для домов периодического посещения, которые на длительное время остаются холодными. Вода внутри такой отопительной системы неминуемо замерзнет, разрывая проводящие элементы и радиаторы
Кроме того, нужно учитывать и моменты которые перечислены в расположенном ниже списке.
- Вместимость расширительного бачка. Этот параметр всегда указывается в паспорте на это изделие, но если такая возможность отсутствует, можно просто заполнить емкость определенным количеством литров воды, после чего использовать эту информацию.
- Емкость нагревательных элементов – радиаторов отопления. Такие данные также можно получить из технического паспорта или инструкции для одной секции. После чего, воспользовавшись проектными данными, умножить емкость одной секции на их общее число.
- Количество жидкости внутри различных узлов, а также системах управления и контроля, например – тепловых насосов, манометрах и тому подобное. Впрочем, эта величина будет небольшой, не выше статистической погрешности, поэтому данные третьего пункта обычно игнорируют.
Если система водоснабжения или отопления выполняется из металлических изделий, нужно учитывать некоторые их особенности. Так, водогазопроводный сортамент по ГОСТ 3262-84 выпускается трех серий:
При этом различие состоит именно по толщине стенок, что при равенстве внешнего размера, говорит об уменьшении внутреннего сечения для разных исполнений
Поэтому при закупке следует обращать внимание именно на этот показатель, чтобы внутренний проход был одинаков по всей протяженности водопровода или отопления. Расчет объема жидкости в трубе, с использованием калькулятора можно произвести, воспользовавшись следующей формулой:
Читайте так же: Какие трубы лучше для канализации в полу
- V – объем метра трубы, см 3.
- 100 – длина, см.
- Число «пи», равное 3.14.
- Радиус внутреннего канала, см. здесь – площадь поперечного сечения внутренней полости.
При расчете нужно руководствоваться не сертификатными данными или вывеской продавца. Желательно тщательно измерить размер внутреннего отверстия, используя штангенциркуль, а при подсчете руководствоваться именно этими данными.
Кроме принадлежности к одной серии, о чем упоминалось выше, нужно учитывать возможность использования исходного материала на минусовых допусках, что закономерно повлияет на размер сечения в сторону его увеличения. Если есть возможность воспользоваться при закупке интернетом, можно использовать встроенный программный calculator, рассчитать объем воды в трубе онлайн. Но при этом исходные данные нужно водить реальные. Настоятельно рекомендуем перед использованием калькулятора ознакомиться с инструкцией, в таком случае расчеты будут верными со стопроцентной гарантией.
С их использованием должны рассчитываться также другие параметры системы, включая вес погонного метра и прочее. Широкое применение при выполнении таких операций нашли специально разработанные таблицы. Но они справедливы только для номинальных размеров, любые отклонения они не учитывают. Определяя объем воды в трубе онлайн калькулятором, ошибиться маловероятно.
Проведение расчетов
Следовательно, объем рассчитывается путем умножения площади внутреннего сечения трубы на ее длину.
Сечение трубопроводов чаще всего имеет форму круга, площадь которого равна произведению квадрата радиуса на число π = 3,14. Или, как вариант, произведению π на квадрат диаметра, поделенный на 4. Формула объема цилиндра (в нашем случае — воды) выглядит так:
Таким образом, объем воды в трубе равен произведению площади сечения на длину трубы в метрах. Полученная величина покажет количество воды в м3.
Рассмотрим, как рассчитать объем трубы не в кубометрах, а в литрах. Для расчета надо умножить ее объем на 1000, именно столько литров вмещает один кубометр. Можно сразу считать объем трубопровода в литрах, но для этого надо все измерения длины производить в дециметрах, площадь трубы также надо считать в квадратных дециметрах. Это неудобно и наверняка внесет путаницу, поэтому проще найти кубометры и умножить их на 1000. Посчитать объём трубы в м3 поможет рассмотренная формула или онлайн-калькулятор, которых много в сети Интернет. Все они действуют по единому принципу — в пустые графы надо внести свои данные, нажать кнопку, и система мгновенно выдаст правильный результат.
Площадь поперечного сечения
S = 0,785 × D2
При этом ситуация будет выглядеть несколько сложнее, чем это представляется поначалу. Дело в том, что для расчета нужен внутренний диаметр, который измеряется обычным штангенциркулем. Как найти объем жидкости, если неизвестна толщина стенок трубы, а доступен только наружный диаметр.
Если возможности измерить внутренний диаметр нет, то приходится либо использовать предполагаемое значение, либо делать два (или более) расчета, из которых выбирать наиболее подходящее значение.
Толщина стенок может составлять один или два миллиметра, для изделий большого диаметра толщина может быть до 5 мм. При большой длине объем трубопровода с толстыми стенками значительно отличается от объема тонкостенных труб
В некоторых ситуациях важно найти точное значение, например, рассчитывая количество теплоносителя в системе теплого пола, отопительном контуре дома
Для тех, кто затрудняется, как посчитать площадь трубы, создан онлайн-калькулятор (и не один). Его легко отыскать в сети Интернет и, подставляя в окошечки программы собственные данные, легко и быстро получить необходимые значения.
Сколько жидкости в системе
Рассмотрим, как посчитать количество воды или иной жидкости во всей системе. Самый простой вариант — вычислить площадь сечения и умножить ее на суммарную длину трубопровода. Однако систем, состоящих из одних только труб, не бывает. Кроме того, трубопроводы тоже разные, что способно изменить искомое значение в большую или меньшую сторону.
- трубопроводы;
- радиаторы, конвекторы или иные нагревательные приборы;
- задвижки, шаровые краны, прочая запорная аппаратура.
Если речь идет о системе частного дома, то в расчет придется принимать дополнительные элементы:
- котел отопления;
- расширительный бак;
- система теплого пола (если она есть);
- коллектор отопления, регулировочный узел;
- фитинги, переходники и прочие дополнительные элементы.
Таким образом рассчитывается вместимость всех участков трубопроводов. Внутреннюю емкость фитингов можно найти в сети или вычислить самостоятельно.
Для узлов регулировки, коллекторов и прочих приборов данные указываются в документации: техническом паспорте, руководстве пользователя или иных сопроводительных документах. Объем всей системы является суммой габаритов всех ее элементов.
Внутренний объем

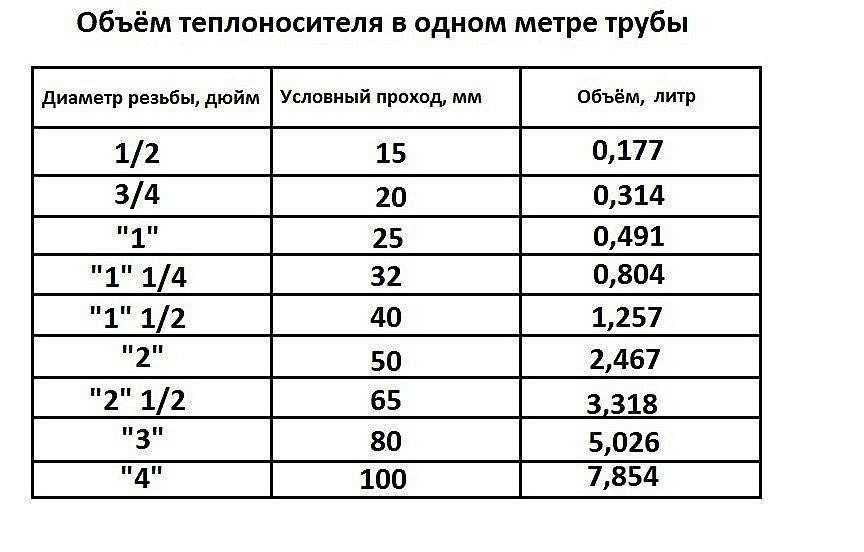

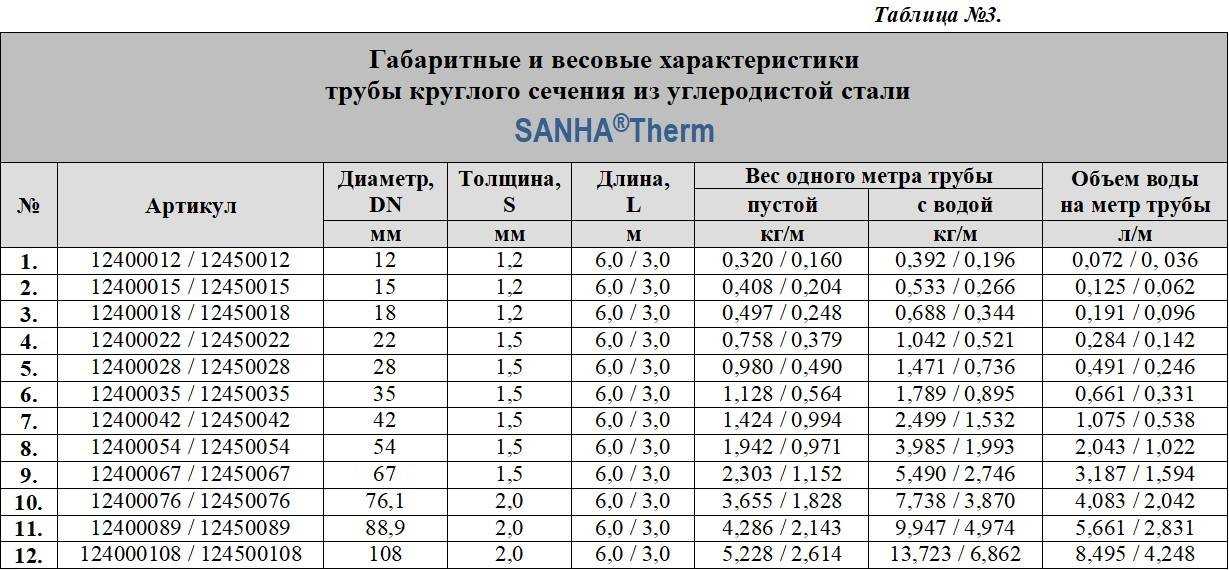

Существенно облегчает расчет расчет объема воды в 1 метре трубы таблица, приведенная ниже. Она содержит параметры трубопроводов и объемы 1 и 10 погонных метров. Значения приведены именно в литрах, поскольку большинство проблем возникает именно на стадии перевода кубометров в литры. Вместо того, чтобы мучиться с калькулятором и считать количество воды в 1 погонном метре, таблица сразу выдает нужное значение, необходимо лишь измерить внутренний диаметр. Если это сделать невозможно, система собрана и уже функционирует, то можно вычесть из имеющегося диаметра 2 или 4 мм и найти необходимое значение.
Из таблицы можно получить данные о всех существующих типоразмерах труб с внутренним диаметром от 4 до 1000 мм. Это самые распространенные варианты, а другие вряд ли могут понадобиться. Данные достаточно точны, и могут обеспечить вполне качественный подсчет параметров системы или отдельной трубы.
Калькулятор объёма трубы
!Внимание. Используйте точки вместо запятой для указания дробных чисел
Например так: 7.5
Объём чего можно вычислить с помощью данного калькулятора
- Можно определить объём условного прохода. Для этого нужно:
- указать внутренний диаметр
- поле “толщина стенки” оставить пустым
- указать требуемую длину трубопровода
Можно вычислить объём цилиндра. Для этого нужно сделать тоже самое что и предыдушем пункте.
Расчитать объём:
пластиковых труб (пвх, ппл, пнд)
металлопластиковой трубы
утеплителя, изоляции трубы
стекляной трубы
любого предмета имеющего форму цилиндра или трубы
Их вычисление ничем не отличается в теории. Но тут нужно опираться на здравый смысл, опыт и знание материала, нюансов вычисления их объёма.
Чтобы используя формулу самостоятельно посчитать объём жидкости (воды в данном случае), необходимо знать сечение трубы и толщину стенки. Или сразу указать диаметр условного прохода (внутренний диаметр иными словами).
Вычисление м3 происходит по следующей формуле:
V = R^2 * Пи * L
R1 – внутренний радиус для внутреннего объёма трубы
R2 – внешний радиус для объёма занимаемого трубой, для общего иными словами
L – длина трубы
Пример вычисления:
Труба с внешним диаметром 150 мм, толщина стенки 5 мм, длина трубы 2 метра.
V = 0,075 * 0,075 * 3,141592 * 2 = 0,03078 кубометра внутри 2 метрового трубопровода.
0,075 – потому что 75 мм нужно перевести в метры, ведь получить нужно в метрах значение.
1 куб объёма это 1000 литров воды, значит вычисленное значение покажет нам что трубопровод вмещает 0,03078*1000 = 30,7 литров воды.
*Отказ от ответственности. Несмотря на страния предоставлять верные данные, может быть допущена ошибка в вычислениях. Используйте данные на свой риск и страх
При повышенной важности, обязательно сверяйтесь с другими источниками
Как правильно рассчитать объем воды в трубе
Расчет объема трубы
При расчетах рекомендуется самостоятельно проверять размеры внутреннего сечения труб с помощью штангенциркуля. Если измерительное устройство не предназначено для измерения внутреннего диаметра, тогда меряют отдельно внешний и толщину стенки, а затем из большего вычитают меньшее – это и будет искомое число. Его и нужно использовать в расчетной формуле. Объем жидкости вычисляют с помощью следующих чисел:
- r – радиус внутренней окружности, диаметр делят на 2;
- число π (пи) – постоянная математическая величина, которая является отношением длины окружности к ее диаметру и равняется 3,14;
- 100 см – длина участка трубы, по которому проводится расчет, можно взять другое значение.
Формула определения площади сечения неполностью заполненных труб
Объем вычисляют в метрах кубических по формуле: V=100 x πr2. По такой же формуле можно высчитать внутренний объем септика цилиндрической формы или мембранного бака.
Чтобы перевести длину участка водопроводной трубы в литры, нужно объем умножить на 1000, так как в 1 кубометре 1000 литров воды. Вес воды в трубе объемом 1 кубический метр равняется 1 тонне.
При расчетах фактических показателей нужно иметь ввиду, что пропускная способность трубы зависит также от материала, из которого она изготовлена. Например, пластиковые изделия имеют большую пропускную способность, а стальные на порядок меньше из-за наличия шероховатостей внутри. Поэтому вычисления делаются на каждый участок отдельно, если они изготовлены из разных материалов.
Таблица размеров труб в дюймах/миллиметрах:
| Размер трубы в дюймах | Внешний диаметр | Внутренний диаметр |
| 1 | 33,5 | 25 |
| 3/4 | 26,8 | 20 |
| 1/2 | 21,3 | 15 |
| 3/8 | 17 | 10 |
| 1/4 | 13,5 | 8 |
| 2 | 60 | 50 |
| 3 | 88,5 | 80 |
Если планируется только строить водопровод, расчеты проводят заранее, чтобы соизмерить их с мощностью насоса и дебитом скважины, а также объемом канализационных труб.
Когда водопроводная система уже находится в эксплуатации и есть потребность, к примеру, увеличить септик, можно воспользоваться таблицей, которая без калькулятора дает точное значение объема. При этом измерить можно будет только внешний диаметр, хотя для подсчета количества жидкости в трубах нужен именно внутренний. Для этого берут среднюю толщину стенки пластиковой или металлической трубы, исходя из ее диаметра и вычитают из размера внешнего диаметра. Можно получить значение объема на 1 погонный метр. Если магистраль длинная, на 10 или 100м. Эти расчеты актуальны для подпольного отопления, где металлопластиковые или медные трубы укладываются близко друг к другу.
Таблица соотношения внутреннего диаметра и объема жидкости в литрах:
| Внутренний диаметр | В 1 метре | В 10 м | В 100 м |
| 8 | 0,0503 | 0,503 | 5,03 |
| 10 | 0,0785 | 0,785 | 7,85 |
| 12 | 0,1131 | 1,131 | 11,31 |
| 14 | 0,1539 | 1,539 | 15,39 |
| 16 | 0,2011 | 2,011 | 20,11 |
| 18 | 0,2545 | 2,545 | 25,45 |
| 20 | 0,3142 | 3,142 | 31,42 |
| 22 | 0,3801 | 3,801 | 38,01 |
| 24 | 0,4524 | 4,524 | 45,24 |
| 26 | 0,5309 | 5,309 | 53,09 |
| 28 | 0,6158 | 6,158 | 61,58 |
| 30 | 0,7069 | 7,069 | 70,69 |
| 32 | 0,8042 | 8,042 | 80,42 |
| 34 | 0,9079 | 9,079 | 90,79 |
| 36 | 1,0179 | 10,179 | 101,79 |
| 38 | 1,1341 | 11,341 | 113,41 |
| 40 | 1,2566 | 12,566 | 125,66 |
| 42 | 1,3854 | 13,854 | 138,54 |
| 44 | 1,5205 | 15,205 | 152,05 |
| 46 | 1,6619 | 16,619 | 166,19 |
| 48 | 1,8096 | 18,096 | 180,96 |
| 50 | 1,9635 | 19,635 | 196,35 |
| 52 | 2,1237 | 21,237 | 212,37 |
| 54 | 2,2902 | 22,902 | 229,02 |
| 56 | 2,4630 | 24,630 | 246,30 |
| 100 | 7,8540 | 78,540 | 785,40 |
| 110 | 8,6590 | 86,590 | 856,90 |
Трубы с диаметром больше 110 мм редко применяются при подводе и отводе воды из частного дома, поэтому значения их объема не указаны. Такие трубы используются в городских канализациях и для отвода стоков из многоквартирного дома. При этом объем жидкости рассчитывается с учетом дополнительных параметров, например, сопротивления труб из стали или чугуна.
Рекомендуется при подсчете объема воды для частного дома округлять величины в сторону увеличения на случай, если придется устанавливать дополнительные точки водозабора.
https://youtube.com/watch?v=BfzSRshPMTY
Как произвести расчет без калькулятора
Трубопроводный транспорт в условиях России играет очень важную роль. По нему перекачиваются огромные количества жидких продуктов. Кроме воды транспортируется сжиженный газ, нефть и продукты её переработки и другие жидкости, в ряде случаев агрессивные.
Вместимость такого изделия определяется диаметром внутреннего пространства, например для размера 820 х 10 миллиметров рабочий диаметр мы можем определить соотношением Д = 820 – 10 х 2 = 800 мм. Однако, лучше сразу перейти к общепринятой единице – метру. При внутреннем диаметре изделия 0,8 метра соотношение для расчёта выглядит следующим образом:
- V – объем;
- П – число пи, равное 3,14;
- r – радиус;
- l – её длина.
Однако высчитывать объем одиночного изделия не имеет смысла. Лучше сразу применить это соотношение для определения объёма всего трубопровода.
Этот показатель важен для того чтобы знать количества перекачиваемого продукта, которое останется в трубопроводе по окончании транспортировки нужного объема. Однако трубопроводы не используются в режиме разовой перекачки. Они предназначены для постоянной эксплуатации.
По такой же методике рассчитываются объёмы емкостей цилиндрической формы – цистерн, бочек и прочих подобных.
В трубопроводном транспорте для магистралей используются в основной массе электро сварные одно или двух шовные трубы с различной толщиной стенок. Для повышения производительности трубопровода продукты по нему перекачиваются под большим давлением – до 130 атмосфер.
Поэтому для производства используется листовой металл толщиной до 36 миллиметров. Основной способ соединения в трубопроводах – электросварка, поэтому в качестве материала изготовления используются стали с низким содержанием углерода, такие, как 09Г2С, 09Г2ФБ и другие подобные.
Основным регламентирующим документом для производства электро сварных прямо шовных труб являются ГОСТы 10804 и 10805, однако применяются также множество технических параметров, предусматривающих определенные условия изготовления труб которые будут эксплуатироваться в агрессивной среде.
Важным направлением применения труб являются вентиляционные системы промышленного и бытового назначения. Для обеспечения прочностных показателей в них чаще всего используются прямоугольные короба, рассчитывать вместимость которых гораздо проще.
Коробчатые трубопроводы для вентиляции производятся, как правило, из оцинкованной стали, имеющей длительный срок эксплуатации. Но в последнее время наметилась тенденция применение для вентиляционных систем из пластиковых материалов, срок службы которых может превышать этот показатель для металлических аналогов.
Это же относится к использованию пластиков для водопроводных напорных и самотёчных систем.
Точное определение объёма труб и трубопроводов из них доступно всем пользователям сети Интернет и это позволяет избежать серьёзных ошибок при проектировании самых различных объектов народного хозяйства.
Как высчитать площадь поперечного сечения
Поскольку трубы, используемые для систем отопления, круглые, площадь поперечного сечения рассчитывается путем умножения числа «p» на радиус трубы, возведенный в квадрат:
Поскольку радиус равен половине диаметра, обозначаемого латинской буквой D, формула выглядит следующим образом:
Результат выдается в квадратных единицах используемого измерения. Используя данные предыдущих вводов, рассчитывается объем трубы.
https://youtube.com/watch?v=Dr-9zVWNmyQ
Если внутренний размер составляет 20 мм, а длина трубы — 10 м, рассчитайте площадь поперечного сечения следующим образом:
Умножьте площадь поперечного сечения на длину:
V = 314 × 10 000 = 3 140 000 мм².
Чтобы перевести кубические миллиметры в кубические метры, разделите полученный результат на 1.
V = 3 140 000 : 1 000 000 000 = 0,00 314 м³.
Умножьте количество кубических метров на 1 000, чтобы получить количество жидкости в литрах:
V = 0,00 314 × 1 000 = 3,14 литра
Помимо труб, измеряется также объем теплоносителя в радиаторах, котлах и горелках.
Инструкция для калькулятора расчета площади и объема трубы по диаметру
Впишите размеры в миллиметрах:
d1 – Внутренний диаметр трубы определяется ее назначением. Внутренние диаметы широко используемых труб такие 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 110, 125, 200 мм.
d2 – Диаметр внешний, зависит, от вида и применения трубы.
L – Длина трубы, здесь укажите протяженность трубной заготовки.
Основные параметры труб d1, d2, L можно почерпнуть из следующих нормативных документов:
ГОСТ 24890-81 «Трубы сварные из титана и титановых сплавов. Технические условия»; ГОСТ 23697-79 «Трубы сварные прямошовные из алюминиевых сплавов. Технические условия»; ГОСТ 167-69 «Трубы свинцовые. Технические условия»; ГОСТ 11017-80 «Трубы стальные бесшовные высокого давления. Технические условия»; ГОСТ Р 54864-2011 «Трубы стальные бесшовные горячедеформированные для сварных стальных строительных конструкций. Технические условия»; ГОСТ Р 54864-2016 «Трубы стальные бесшовные горячедеформированные для сварных стальных строительных конструкций. Технические условия»; ГОСТ 5654-76 «Трубы стальные бесшовные горячедеформированные для судостроения. Технические условия»; ГОСТ ISO 9329-4-2013 «Трубы стальные бесшовные для работы под давлением. Технические условия»; ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия»; ГОСТ 19277-73 «Трубы стальные бесшовные для маслопроводов и топливопроводов. Технические условия»; ГОСТ 32528-2013 «Трубы стальные бесшовные горячедеформированные. Технические условия»; ГОСТ Р 53383-2009 «Трубы стальные бесшовные горячедеформированные. Технические условия»; ГОСТ 8731-87 «Трубы стальные бесшовные горячедеформированные. Технические условия»; ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» и ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент».
Важно знать – 1 дюйм примерно равен 2,54 см, поскольку очень часто используется система измерения диаметра труб в дюймах. Нажмите «Рассчитать». Нажмите «Рассчитать»
Нажмите «Рассчитать»
Нажмите «Рассчитать».
Онлайн калькулятор поможет посчитать объем труб из различных материалов. Это позволит произвести более точные проектные расчеты с учетом пропускной возможности сечения трубы. И позволит выбрать оптимальные параметры водоснабжающих (рассчитать напор в системе) или труб отопления (для достижения равномерного обогрева помещения). Также можно рассчитать объем и площадь поверхности трубы в м3 по ее диаметру, что позволит узнать площадь покраски и приобрести необходимое количество лакокрасочных материалов для покрытия и предотвращения ржавления труб.
Определение объёма трубы
Определить объём трубы под силу каждому, ведь для этого не понадобится наличие какого-либо специального оборудования или приспособлений. Главное знать, что труба является простой геометрической фигурой, точнее цилиндром и объём его легко можно определить математически.
Для начала потребуется узнать точные размеры трубы, необходимые для вычисления ее объёма – длина трубы и внутренний диаметральный размер. Начнем с вычисления диаметра.
Важно:
При подсчете, не перепутать и не взять для расчета наружный диаметральный размер, вместо внутреннего, так как его зачастую указывают в документах при выборе вспомогательных соединительных элементов.
Чаще всего необходимое нам значение размера трубы указано в паспортных характеристиках, если же таких данных нет, то используя обычную линейку, можно произвести замер наружного диаметра самостоятельно на срезе трубы.
Если нет возможности произвести замер наружного диаметрального размера трубы на срезе, можно применить следующий способ: с помощью портняжного метра, рулетки или обычной веревки производится замер длины окружности трубы, получившиеся данные делятся на 2π = 6,28. Из получившегося результата вычитается толщина стенки, умноженная на два. В итоге получаем величину внутреннего диаметрального размера:
I — длина окружности трубы, мм
π = 3,14
h — толщина стенки, мм
Здесь могут возникнуть проблемы с отсутствием данных о размерах толщины стенки трубы. В такой ситуации можно воспользоваться справочниками или взять данные из маркировки на трубах. Например, стандартные значения размеров труб из полипропилена включают в себя внешний диаметр и толщину стенки.
| Номенклатура | Наружн. диаметр (мм) | Толщина стенки (мм) | Внутр. диаметр (мм) |
| 20 х 3,4 | 20 | 3,4 | 13,2 |
| 25 х 4,2 | 25 | 4,2 | 16,6 |
| 32 х 5,4 | 32 | 5,4 | 21,2 |
| 40 х 6,7 | 40 | 6,7 | 26,6 |
| 50 х 8,4 | 50 | 8.4 | 33,2 |
| 63 х 10,5 | 63 | 10,5 | 42,0 |
| 75 х 12,5 | 75 | 12,5 | 50,0 |
Также, когда толщина стенки неизвестна, и взять ее неоткуда, есть возможность вместо расчетного значения внутреннего диаметра применить стандартное значение внутреннего прохода Dn, обычно указывается в маркировке. Но применение данного значение не рекомендуется, особенно при вычислении большого объема труб.
Определить длину трубы элементарно — она указана в маркировке или ее можно измерить с помощью простой рулетки.
Важно:
Перед началом расчетов привести все данные к одной единице измерения (миллиметры, метры, дециметры).
Для труб, у которых диаметральные размеры выражаются в дюймах, нужно привести их к миллиметрам, сделав перерасчет 1 дюйм = 25,4мм.
Расчёт объёма отдельной трубы с использованием формул
Зная точные параметры конкретной трубы, прибегнув к простым математическим формулам, можно с легкостью вычислить ее объём.
Формула объема цилиндрической фигуры:
L — длина трубы, мм
S — площадь сечения трубы, мм² .
Рассчитываем площадь сечения при помощи формулы:
π = 3,14
d = значение внутреннего диаметра трубы, мм.
Если за единицу измерения принимаются дециметры или метры, то остальные значения (объем, площадь) рассчитываются в кубических метрах и дециметрах соответственно.
Подставляя имеющиеся значения с легкостью можно высчитать значение объема трубы. Точность результата зависит от точности тех параметров трубы, что мы определили ранее.
Таблица объема труб.(одного метра)
Диаметр трубы(цилиндра) = 200 мм
Объем трубы(цилиндра) в см3 = 31400
Объем трубы(цилиндра) в дм3 = 31.4
Объем трубы(цилиндра) в м3 = 0.0314
Объем трубы(цилиндра) в мл = 0.0314 мл
Объем трубы(цилиндра) в литрах = 31.4 л
Диаметр трубы(цилиндра) = 250 мм
Объем трубы(цилиндра) в см3 = 49062.5
Объем трубы(цилиндра) в дм3 = 49.0625
Объем трубы(цилиндра) в м3 = 0.0490625
Объем трубы(цилиндра) в мл = 0.0490625 мл
Объем трубы(цилиндра) в литрах = 49.0625 л
Диаметр трубы(цилиндра) = 300 мм
Объем трубы(цилиндра) в см3 = 70650
Объем трубы(цилиндра) в дм3 = 70.65
Объем трубы(цилиндра) в м3 = 0.07065
Объем трубы(цилиндра) в мл = 0.07065 мл
Объем трубы(цилиндра) в литрах = 70.65 л
Диаметр трубы(цилиндра) = 400 мм
Объем трубы(цилиндра) в см3 = 125600
Объем трубы(цилиндра) в дм3 = 125.6
Объем трубы(цилиндра) в м3 = 0.1256
Объем трубы(цилиндра) в мл = 0.1256 мл
Объем трубы(цилиндра) в литрах = 125.6 л
