Ремонт теплого пола своими руками как быстро найти и устранить неполадку

Повреждение и проверка датчика температуры

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.

Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.

Подумайте сами – сопротивление таких терморезисторов составляет несколько кОм. А вы, нарастив пару лишних метров, добавите всего несколько Ом. Погрешность при настройке температуры практически не поменяется.

Особенности устройства теплого пола

Теплый пол это некое устройство под напольным покрытием, которое прогревает поверхность пола или сразу все поверхности в помещении. От нагретого пола радиационные лучи разносят тепло ко всем поверхностям в помещении, включая человеческое тело.

Проблема в том, что при какой-либо поломке возможности ремонта без вскрытия покрытия достаточно малы. А вскрытие поверхности означает траты на ремонт, что мало кому понравится.

Существует три вида теплых полов:

• Электрический теплый пол. Наиболее ремонтоспособный из всех возможных вариантов. К тому же, один из самых популярных, так как возможен к установке в квартире. Элементы системы теплого пола в большинстве случаев можно извлечь из-под пола и заменить или отремонтировать без вскрытия стяжки.
• Инфракрасная пленка. Пленка куда проще в монтаже, но менее ремонтопригодна, нежели кабельный теплый пол. По инфракрасной пленке так же течет пол, но в случае повреждения придется менять все близлежащие элементы. Термостат или датчики температуры подлежат ремонту без вскрытия пола. Чтобы отремонтировать пленку придется снимать напольное покрытие. Но напольное покрытие инфракрасной пленки это, как правило, фанера. Просто нет необходимости в устройстве стяжки. Поэтому особых проблем с ремонтом такой системы возникнуть не должно.
• Водяной теплый пол. Это наименее ремонтопригодная система. При этом возможностей поломки в такой системе куда больше, чем в любой другой. Самостоятельно исправить проблемы в работе теплого водяного пола достаточно сложно, поскольку требуются специализированные навыки. В большей части случаев придется вскрывать кладку, что тоже нужно делать с умом. Поэтому в случае поломки водяной системы теплого пола, лучше вызвать специалиста.

Производители и модели датчиков для теплого пола

Danfoss – компания, выпускающая широкий ассортимент продукции, среди которой находится тепловая автоматика. Датский концерн работает еще с 1933 года и постоянно совершенствует продукцию, предлагая надёжные датчики тепла. В среднем стоимость изделия составляет 5 тысяч рублей.

Терморегуляторы AURATON используются для разных систем отопления. Изначально польская компания занималась газовыми отопительными системами, затем расширила ассортимент за счет электронного оборудования. Расходы на покупку датчика окупаются за несколько месяцев, ведь затраты на электроэнергию уменьшаются на 20 %. Обойдется в 3500 рублей, что немного дешевле датской компании.

Продукция HERZ (Австрия) создается согласно европейским стандартам с применением современных технологий. Выбор в пользу таких изделий гарантирует долгий срок эксплуатации. Обычный терморегулятор этой фирмы обойдется в 1800 рублей.

При выборе подходящего датчика тепла обращайте внимание на продукцию таких производителей, как Prodigy (Италия), Euroster (Польша)

Принцип работы

Система теплого пола может применяться в качестве дополнительного обогрева комнаты или единственного источника тепла в ней. Если владельцы жилья предпочитают второй вариант, то доверить установку системы стоит исключительно профессионалами. В противном случае можно допустить непоправимую ошибку и оставить дом без отопления.

Профессиональные мастера с легкостью выберут актуальные материалы, располагают нужным оборудованием для монтажа теплого пола, начинают, как выполнить его монтаж быстро и без трудностей. Если все же было принято решение монтировать электрического пола самостоятельно, стоит изучить принцип его работы. Начнем с изучения основных элементов такой конструкции:

• материалы для гидро и теплоизоляции основания предотвращают утечки тепла в системе;
• нагревательные элементы — трубы для циркуляции подогретой воды для водяного пола, кабельные маты или кабели с жилами саморегулирующегося нагрева для электрически полов, инфракрасная пленка в случае инфракрасного пола;
• датчик температуры позволяющий контролировать уровень нагрева конструкции;
• крепежные элементы;
• теплопроводящий слой и бетона или других материалов;
• напольное покрытие;
• насос, обеспечивающий принудительную подачу теплового носителя для водного пола или кабеля питания электрощитка в случае электрического пола.

Варианты укладки

Схема Таким образом, полы с подогревом могут изготавливаться и разных материалов и с применением разных технологий. Но принцип работы таких систем аналогичен: благодаря источнику питания полы нагреваются и становятся очень комфортными даже для босых ног.

Принцип работы

Причины выхода из строя водяных полов

Водяные полы, как и электрические, функционируют с низкой теплоотдачей при плохой теплоизоляции, тогда придётся полностью перекладывать «пирог».

Кроме того, наличие ошибок в расчёте мощности или установка не надлежащих компонентов, также сказывается на качестве работы системы. А если установлен котёл слабой мощности, то количество вырабатываемой энергии, может быть недостаточным, чтобы нагревать нужный объём воды.

Повреждение и ремонт трубопровода

Трубы — главная часть водяного пола, они также могут прийти в негодность. Самая частая причина — порыв или течь, это может произойти при резком понижении давления в трубопроводе. Течь приводит к снижению объёма теплоносителя в магистрали, а вытекающая наружу вода к разрушению стяжки.

Чтобы выявить место протечки, сначала нужно провести визуальный осмотр пола, на котором можно обнаружить мокрые пятна. При невозможности определить участок порыва таким способом, потребуется тепловизор, использование его позволит легко выявить, где находится повреждение.

Пошагово, ремонт трубы гидропола выглядит так:

осуществляется демонтаж декоративной отделки и стяжки на данном участке;

• очищается трубопровод от мусора внутри;
• выравниваются края с обеих сторон развёрткой;
• муфта надевается на оба конца;
• производится обжим муфты клещами.

Прежде, чем заливать бетонный раствор, систему следует проверить на наличие течи. Она заполняется водой, и проводится опрессовка для выдавливания воздуха из трубопровода.

Неравномерность нагрева

Ещё одной причиной, из-за которой пол плохо прогревается – вода не равномерно распределяется по трубопроводу. Это случается, если длина контуров различна.

В длинных петлях, теплоноситель быстрее охлаждается. Чтобы исправить ситуацию, необходимо провести регулировку всех контуров на коллекторе по отдельности.

А также от температуры воды и скорости её поступления в магистраль, мощности оборудования и материала финишного изделия.

Неисправности в электрооборудовании

Если течь отсутствует, то неисправность, возможно, кроется в электрооборудование. Выйти из строя может циркуляционный насос или термостат, они размещены в коллекторном узле.

Первым делом нужно удостовериться есть ли напряжение в них. Для этого используется мультиметр или индикаторная отвёртка. Кроме того, понять, что насос не функционирует, можно, если отсутствует характерный шум при включении.

Помимо этого, необходимо произвести проверку напряжения в каждой клемме и датчике температур.

Электрические полы

Электрические полы чаще применяются в отдельных зонах квартиры или частного дома: кухня, ванная, балкон. В качестве покрытия электрического пола используют кафель, мрамор, керамогранит. По конструкции электрические полы бывают:

• кабельные,
• пленочные,
• стержневые.

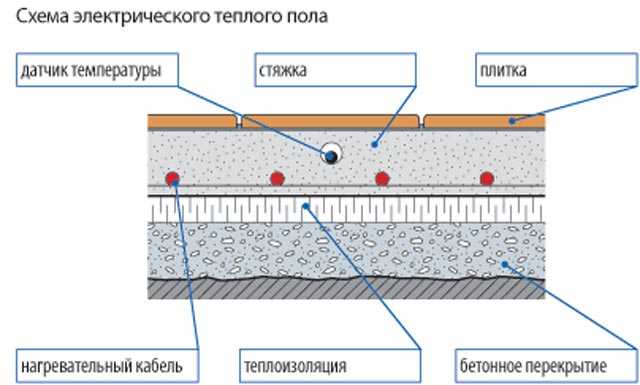

Кабельные полы производятся в виде секций, матов и проводов на катушке. Эти виды пола отличаются по способу монтажа. Нагревательные секции монтируются в бетонную стяжку, нагревательные маты размещаются на старой стяжке и покрываются плиточным клеем, но принцип устройства одинаков:

• нагревательный элемент,
• терморегулятор,
• датчик температуры.

Электрическая система теплый пол работает следующим образом: при включении системы кабель нагревается. Поверхность пола, точнее термодатчик, достигает температуры, установленной на терморегуляторе. После выравнивания температур питание отключается, на терморегуляторе гаснет лампочка или индикатор. При снижении температуры подогрев автоматически возобновляется. Причиной неисправности электрического пола является нарушение одного из звеньев системы обогрева.

Диагностика поломок

Возможная причина неэффективной работы пола – низкое сетевое напряжение. Ниже того, на которое рассчитан пол.

Если у системы нет запаса по мощности, можно использовать для нормализации нагрева стабилизаторы напряжения.

В большинстве случаев причина того, что пол перестал функционировать – выход из строя одного или больше основных элементов.

Нарушение целостности кабеля

Кабель могли повредить механическим путем (при укладке пола, во время проведения ремонтных работ с использованием перфоратора или УШМ), или он перегорел сам.

Для диагностики необходимо снять финишное покрытие, отключить систему от сети, отсоединить кабель от термостата. Замерить сопротивления самого кабеля и изоляции (между оплеткой и жилой), сверить со значениями, указанными в техпаспорте. Допустимая погрешность – 5 процентов максимум.

Методика проверки теплого пола на работоспособность

Для определения неисправности системы обогрева, можно применять два метода: визуальный и метод измерений основных параметров. И если в первом случае потребитель может отталкиваться лишь от внешних признаков (почернения, расплавы изоляции и т.п.), то вот второй вариант дает более точную оценку повреждения системы.

Проверка нагревателей теплого пола при помощи мультиметра

Первым делом следует убедиться в наличии питающего напряжения на клеммах терморегулятора. Для чего переведя мультиметр в положение для измерения переменного напряжения необходимо удостовериться в наличии сети. Предварительно необходимо снять защитную крышку с регулятора температуры.

Дальнейшим шагом является замер сопротивления нагревательного кабеля (пленки). Для чего всю систему следует обесточить и, переведя мультиметр в положение для измерения сопротивления приложить щупы прибора к выводам нагревательных элементов (предварительно отключив их от клемм терморегулятора).

Показатели сопротивления могут варьироваться в зависимости от мощности устройства. Ну а чтобы точно определиться с правильностью измерений (зная мощность вашего теплого пола) можно воспользоваться следующей зависимостью:

И тогда, подставляя имеющиеся значения, вы сможете определить правильность измерений.

Например, если мультиметр показал значение сопротивления 100 Ом, то мощность вашего теплого пола по приведенной формуле будет P=2202/50=480Вт.

Кстати если паспортные данные на теплый пол отсутствуют, то усреднено можно принимать мощность нагревателей в соотношении 150Вт на 1 квадратный метр площади пола.

Сопоставив результаты измерений с имеющимися характеристиками можно будет узнать о качестве нагревателя. Если же результаты измерений существенно отличатся от паспортных данных (более 10 – 15%), то можно говорить о повреждении нагревательного элемента.

Превышение сопротивления – короткое замыкание цепи;

Пониженные (нулевые) показатели сопротивления – обрыв кабеля.

Безусловно, дальнейший ремонт теплого пола потребует привлечения специалистов для демонтажа и последующего монтажа нагревательных элементов.

Проверка терморезистора

В случае, когда нагреватели целы, следующее на что следует обратить внимание – это терморезистор. Его целостность также может быть проверена при помощи мультиметра. Однако, следует понимать, что значение электрического сопротивления для данного элемента может существенно варьироваться в зависимости от температуры окружающей среды

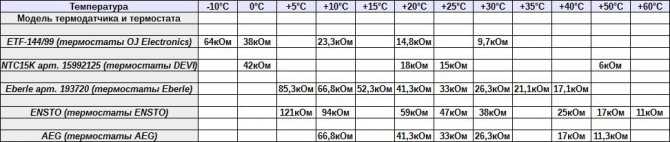

И один и тот же датчик будет показывать 20кОм и более при t= +5⁰С и 5кОм при t= +35⁰С. На этот момент следует обратить внимание и дополнительно проверить процесс изменения сопротивления при разогреве термодатчика

Однако, следует понимать, что значение электрического сопротивления для данного элемента может существенно варьироваться в зависимости от температуры окружающей среды. И один и тот же датчик будет показывать 20кОм и более при t= +5⁰С и 5кОм при t= +35⁰С

На этот момент следует обратить внимание и дополнительно проверить процесс изменения сопротивления при разогреве термодатчика

Как уже было сказано выше, замена терморезистора – это весьма простое мероприятие. И при необходимости потребитель сможет выполнить указанную процедуру самостоятельно.

Как проверить терморегулятор теплого пола

Последним шагом проверки выступает диагностика терморегулятора. Для чего можно воспользоваться обычной лампой накаливания, вкрученной в патрон (будет выступать в качестве нагрузки).

Очередность действий в таком случае будет следующей:

1. Терморегулятор теплого пола подключается по стандартной схеме (подводятся питающие провода, а также подключается термодатчик) к выходу на нагревательный кабель подключается лампа накаливания.
2. Подается питающее напряжение.
3. Терморегулятор переводится в положение максимум (лампа должна начать свечение).
4. Термодатчик нагревается над лампой (по мере его нагрева лампа должна потухнуть).
5. После остывания термодатчика лампа вновь должна включиться в работу.

При исправности всех элементов теплого пола, следует особо тщательно проверить все места соединений и убедиться в отсутствии механических повреждений. На этом диагностика теплого пола может быть завершена.

Предлагаем к просмотру соответствующее видео:

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Защита от короткого замыкания

Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.

В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.

Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.

Как отремонтировать теплый пол своими силами

Теплые полы приобретают все большую популярность в наше время. В частном доме эта система не дает холодному воздуху, идущему от грунта, проникать в комнаты. В квартирах, где нет уверенности в надежном коммунальном отоплении, укладка теплого пола служит дополнительным обогревом жилья. Многие и вовсе делают такое отопление основным, освобождая дополнительное пространство за счет отсутствия громоздких труб и радиаторов отопления. Это дает возможность самостоятельно регулировать температуру воздуха и иметь под ногами комфортную и теплую поверхность в любое время года. Но, как и любая техническая конструкция, теплый пол не застрахован от поломок. Их причины могут быть различными, все зависит от обстоятельств и того вида теплого пола, который был смонтирован в помещении. Как отремонтировать теплый пол своими силами, не обращаясь за помощью к профессиональным ремонтникам? Все зависит от того, какая отопительная система имеется в виду и какой именно ремонт придется выполнить для устранения неисправностей.

Если в доме «теплый пол», необходимость установки дополнительных обогревателей отпадает.

Неисправности электрических ТП

Диагностика повреждений электрических теплых полов проще, чем водяных, т.к. это более простая система.

Если электрообогрев слабо греет или не греет совсем, то причины могут  быт следующие:

• Не поступает электропитание на греющие элементы (обрыв силового кабеля).
• Неисправен терморегулятор (см. выше).
• Поврежден датчик температуры или неверно установлен (см. выше).
• Обрыв греющего кабеля мата (пол не греет, но индикатор термостата горит).
• Плохо греет пленочный пол — возможно повреждение одной из инфракрасных полос.
• Неравномерно греет стержневой пол — не работает один из инфракрасных стержней.

Как найти обрыв провода

Поиск разрыва контакта нужно начать с осмотра клемм на терморегуляторе. Тут возможно неплотное подсоединение контактов, идущих от датчика температуры и проводов от греющего мата.

Следующий шаг проверки — осмотр места соединения питающего кабеля и электрического нагревающего элемента

Обратить внимание нужно на плотность соединения, наличие выгорания.
Далее тестером проверяют напряжение в силовом кабеле. Если ток не поступает, то ищут разрыв в электропроводке

При тестировании нагревающего провода нужно  в жилах, а также сопротивление межу каждой жилой и изоляцией

Специалисты для этого используют мегоомметр. Если такого прибора нет, то подойдет бытовой мультиметр.
Сопротивление в нагревательных жилах сверяют с паспортными данными. Расхождения не должны превышать 15%

При тестировании нагревающего провода нужно  в жилах, а также сопротивление межу каждой жилой и изоляцией. Специалисты для этого используют мегоомметр. Если такого прибора нет, то подойдет бытовой мультиметр.
Сопротивление в нагревательных жилах сверяют с паспортными данными. Расхождения не должны превышать 15%.

Если значения сопротивлений намного отличаются от номинальных, значит есть обрыв.

Повреждение греющего кабеля

Найти обрыв греющего кабеля под стяжкой можно одним из способов:

• С помощью рефлектомера. Это высокоточный прибор для поиска повреждений в любых металлических кабельных линиях. Он посылает по проводу импульс, который дойдя до места повреждения отражается и идет обратно на прибор. По характеру импульса можно узнать, что с проводом: обрыв или короткое замыкание. Также рефлектомер покажет расстояние до поврежденного места с погрешностью 0,01 — 0,2 %.
• Прожиг кабеля высоковольтовым прибором, например, Devitector II (есть в сервисных центрах Devi). Происходит сильный нагрев в месте разрыва, жила кабеля соединяется с экраном (изоляцией). Далее это место ищут с помощью электромагнитного датчика или тепловизора.

Оба этих способа требуют специализированного оборудования, поэтому без вызова мастера не обойтись.

Как починить греющий кабель

Когда электрический теплый пол смонтирован без заливки стяжки, обрыв можно найти самостоятельно, убрав напольное покрытие и осмотрев кабель. Если определить место повреждения удалось самостоятельно, то и починить можно без вызова специалиста.

Для ремонта потребуются:

• обжимные наконечники для проводов;
• гильзы в изолирующей оболочке;
• клеевые термоусадки;
• инструмент для обжима.

Концы жил зачищают и складывают вдвое. На них одевают наконечники и обжимают.

Подготовить концы

Затем наконечники вставляют в гильзу (на фото красного цвета). Её тоже обжимают, не повреждая оболочки. Экранирующую оплетку зачищают на каждом проводе, скручивают и соединяют между собой проводом в изоляции (на фото коричневый провод).

Обжать провода в гильзе

На восстановленный кабель надевают термоусадку, которую нагревают строительным феном. Она нужна для защиты соединения от воды.

Герметизировать термоусадкой

Ошибки при монтаже

При укладке системы электрического подогрева пола могут быть допущены ошибки, приводящие к повреждению кабеля:

Расположение греющего кабеля под тяжелыми предметами мебели или сантехники.
После укладки кабеля нужно с осторожностью ходить по полу, не наступая на провода и не складывая на них оборудование и материалы. Перед заливкой стяжки нужно еще раз убедиться в отсутствии повреждений и корректной работе системы.
При укладке напольного покрытия также также будьте внимательны и следите за целостностью слоя стяжки. Иногда греющий кабель закладывают сразу под плитку в слой клея

Повредить его можно, например, при расшивке швов шпателем

Иногда греющий кабель закладывают сразу под плитку в слой клея. Повредить его можно, например, при расшивке швов шпателем.

Совет! Делайте фотографии или схемы расположения электрокабеля в каждом помещении квартиры

Важно знать расстояния от стен и между рядами. Это может пригодится при смене напольного покрытия, установке межкомнатных дверей, в других случаях ремонта, когда сверлят пол

Диагностика тёплого пола Деви

Диагностика тёплого пола требуется в случае нештатной работы системы обогрева. Симптомы неправильной работы кабельного обогрева:

• не нагревается;
• не выключается (работает постоянно), чрезмерный нагрев, и не получается уменьшить температуру поверхности пола;
• плохо нагревается — температура на регуляторе установлена максимальная, нагрев включён постоянно, а пол при этом чуть тёплый;
• нагревается местами;
• на экране электронного терморегулятора начали появляться сообщения об ошибках.

Диагностика тёплого пола проводится на основании показаний приборов по замерам электрических физических величин нагревательного кабеля, термодатчика, регулятора и состояния электрической сети. По результатам замеров делается вывод о необходимости замены регулятора с датчиком или проведения поисковых работ для восстановления греющего кабеля.

Ремонт теплого пола – профилактика поломок

Как мы уже писали теплые полы надежны, но с условием что проектирование и монтаж этой инженерной системы выполняли профессионалы. Порядка 80% случаев ремонта связаны с ошибками, допущенными в расчетах на этапе проектирования, и неквалифицированным монтажом данной системы. Необходимо иметь ввиду, что в силу особенностей конструкции теплых полов эти ошибки обходятся очень дорого. Дело в том, что нагревательный кабель или трубопровод укладывается в бетонную стяжку пола, во многих случаях на пол кладется плитка или другое покрытие, которое тоже стоит денег. Теперь представьте себе ситуацию, когда в системе возникает протечка или выгорел нагревательный кабель, вскрывать стяжку в помещении, где уже проведены отделочные работы? Даже если речь идет о нагревательной пленке, уложенной непосредственно под ламинированный паркет или ковровое покрытие, поиск и устранение неисправности могут отнять много времени. Наша рекомендация такова: не экономьте на расчете и установке теплых полов, обращайтесь в организацию гарантирующую качество работ!

К неисправностям теплых полов может привести и неправильная эксплуатация, а так же небрежность при проведении других строительных работ, например, при укладке финишного покрытия. Такие поломки встречаться не так часто благодаря тому, что в большинстве случаев теплые полы укладываются в цементно-песчаную стяжку пола, которая надежно защищает нагревательный элемент от любых воздействий. Повредить стяжку можно инструментом при проведении строительных работ. Сложнее дело обстоит с пленочными теплыми полами, так как они могут быть установлены непосредственно под напольное покрытие. В этом случае повредить нагревательный элемент (пленку) можно, например, слишком тяжелой мебелью и т.п. Для того чтобы этого избежать необходимо следовать рекомендациям производителя, с которыми можно ознакомиться в документации к оборудованию.

Предотвращение поломок теплых полов

1. При расчете размеров греющих элементов нужно учитывать площадь комнаты, незанятую мебелью. Это связано с тем, что элементы теплого пола не рекомендуется укладывать под громоздкими предметами интерьера ввиду возможного перегрева системы и выхода ее из строя.
2. Покупка нагревательных элементов пола должна осуществляться с учетом их необходимых размеров, так как подрезание кабелей при монтаже может привести к поломке системы вследствие снижения ее прочности.
3. Греющий кабель не следует располагать на грязном основании пола. До начала монтажных работ его нужно тщательно очистить.
4. В процессе укладки теплого пола ходить по нему не рекомендуется во избежание поломки греющих элементов жесткой подошвой обуви.
5. Температурный датчик следует устанавливать так, чтобы при ремонте терморегулятора к этой детали системы был удобный доступ. Датчик рекомендовано располагать в гофрированной трубке.
6. Вокруг греющего элемента не должно быть пустот, они могут стать причиной перегрева кабеля и выхода его из строя.
7. В процессе монтажа теплого пола рекомендуется изготовить на бумаге его схему с указанием размеров. Она может потребоваться во время ремонтных работ и позволит не задеть кабель или трубу системы при работе с цементной стяжкой.
8. После укладки провода его проверку следует выполнять путем измерения сопротивления. До окончательного высыхания стяжки теплый пол включать нельзя.

Предотвращение поломок теплых полов

Чтобы избежать поломок теплого пола, при его монтаже следует принимать во внимание ряд нюансов:

1. При расчете размеров греющих элементов нужно учитывать площадь комнаты, незанятую мебелью. Это связано с тем, что элементы теплого пола не рекомендуется укладывать под громоздкими предметами интерьера ввиду возможного перегрева системы и выхода ее из строя.
2. Покупка нагревательных элементов пола должна осуществляться с учетом их необходимых размеров, так как подрезание кабелей при монтаже может привести к поломке системы вследствие снижения ее прочности.
3. Греющий кабель не следует располагать на грязном основании пола. До начала монтажных работ его нужно тщательно очистить.
4. В процессе укладки теплого пола ходить по нему не рекомендуется во избежание поломки греющих элементов жесткой подошвой обуви.
5. Температурный датчик следует устанавливать так, чтобы при ремонте терморегулятора к этой детали системы был удобный доступ. Датчик рекомендовано располагать в гофрированной трубке.
6. Вокруг греющего элемента не должно быть пустот, они могут стать причиной перегрева кабеля и выхода его из строя.
7. В процессе монтажа теплого пола рекомендуется изготовить на бумаге его схему с указанием размеров. Она может потребоваться во время ремонтных работ и позволит не задеть кабель или трубу системы при работе с цементной стяжкой.
8. После укладки провода его проверку следует выполнять путем измерения сопротивления. До окончательного высыхания стяжки теплый пол включать нельзя.

Электрическое сопротивление пола должно соответствовать его паспортному значению, указанному в документации, прилагаемой к комплекту. Замеры сопротивления следует выполнять до и после монтажа системы.

В любом случае, возникновение проблемы легче заранее предупредить, чем устранять потом результаты некачественного монтажа отопления. Строгое следование правилам работ позволит избежать ремонта теплого пола в ближайшем будущем.

Выясняем причину поломки

Причин поломки водяного пола предостаточно: система отопления может выйти из строй после капитального ремонта, в результате которого повредились нагревательные элементы или трубопровод. Причиной поломки также может стать и эксплуатация электрического или водяного пола на пределе его возможностей.

https://youtube.com/watch?v=xF7kcndVzzg

Водяной тёплый пол, инструкция

Что делать, когда причина поломки неизвестна? Первым делом проверяется напряжение на блоке питания – сравните показатели на вольтметре и в документации (идет в комплекте с теплым полом). Отклонение в показателях не должно превышать 5%

Если с напряжением все хорошо, то внимание следует обратить на лампочку индикации включения. Отсутствие света говорит о необходимости проверить напряжение на выводах

Проверка терморегулятора теплого пола вольтметром

Проверьте вольтметром напряжение на выводах терморегулятора: если оно отсутствует, то это верный признак сломанного термостата или одного из его датчиков. Работоспособность терморегулятора проверяется простым способом – включите и понаблюдайте за ним в течение 5–10 минут.

Если изменений вы не заметите, то причина некорректной работы водяного пола может скрываться в выносном датчике температуры. Отсоедините его от терморегулятора и произведите замеры сопротивления. Сравните результаты проверки с данными в инструкции. Максимально допустимое отклонение не должно превышать 500 Ом.

Правильное подключение системы теплого пола позволит избежать вам его поломок

Если проверка терморегулятора и его датчиков не принесла результатов, что делать дальше? Скорей всего придется производить локальный ремонт теплого пола. Прежде чем приступить к демонтажу стяжки водяного пола, проверьте работоспособность нагревательного элемента.

Пошаговая инструкция:

Измерение сопротивления кабелей для водяного теплого пола

• Вполне возможно, что система отопления начала давать сбои из-за плохого контакта или плохой изоляции – проверьте сопротивление кабеля и надежность его изоляции;
• Произведите замеры сопротивления и сверьте его с показателями в инструкции. Пониженное сопротивление говорит об обрыве греющего элемента. Найти это место подручными способами невозможно, для этого придется воспользоваться специальным инструментом – обнаружителем скрытой проводки «Дятел» или тестером для проверки на разрыв.
