Розетка с выключателем в одном корпусе

Меры безопасности при работе с электропроводкой

Для осуществления работ по подключению электроприборов необходимо в обязательном порядке придерживаться требований инструкции для подключения выключателей по обеспечению электробезопасности.

До начала работ по установке выключателей и других электроприборов необходимо обесточить цепь подачи напряжения в ту часть квартиры, где будут осуществляться работы по коммутированию электроприборов.

Осуществить это действие необходимо на основном электрощите. Как привило, в многоквартирном доме это щит устанавливается на лестничной клетке в подъезде, а частном доме на установленном проектом месте.

На щитке размещается бирка «Не включать!», что будет предупреждением для соседей и домочадцев о проводимых работах. Перед началом работы проверить, что оголенные провода не находятся под напряжением. Проверка осуществляется отверткой с индикаторной лампочкой в работоспособности, которой не мешает удостовериться испытанием ее в исправной потребительской сети.

Нестандартное применение

Некоторые мастера советуют применять одноклавишник с розеткой вместо стандартной розетки – фазу подводить через выключатель. Такой способ удобен для оборудования без кнопки выключения или быстрого обесточивания техники.

Минус схемы – совместимость только с маломощными потребителями, чего на практике почти не бывает. Ни один из контактов не рассчитан на высокий ток, поэтому проводка разогревается, оплавляется и становится причиной пожара.

Идея совместить выключатель и розетку появилась недавно, но устройства быстро стали популярны по причинам удобства и функциональности. При правильном соблюдении схем комбинированные приборы станут отличным интерьерным решением, зонируют пространство, увеличат количество точек электропитания.

Ошибки при подключении

1

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — https://cable.ru, Кабель.РФ

Устройство розетки

Для монтажа на бетон — коронка по бетону диаметром мм и высотой 45 мм. Последний вариант более надёжен. Монтажный нож. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Съемники изоляции и изолирующие колпачки Съемников изоляции, ручных и автоматических, существует много видов. Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку. По скрутке еще раз проходят пассатижами со скольжением при легком нажиме. Расстояние от края двери до выключателя должно составлять не менее 10 см. Например, фирма ANAM — специализированные подрезетники. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами зависит от модели. Установка в гипсокартон Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими слева на рис. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению. Вывод Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Эти стандарты предполагают соблюдение основных нормативов при выборе, монтаже и эксплуатации приборов. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии.

Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке. Проводка протягивается под панелями в толще перегородки. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.

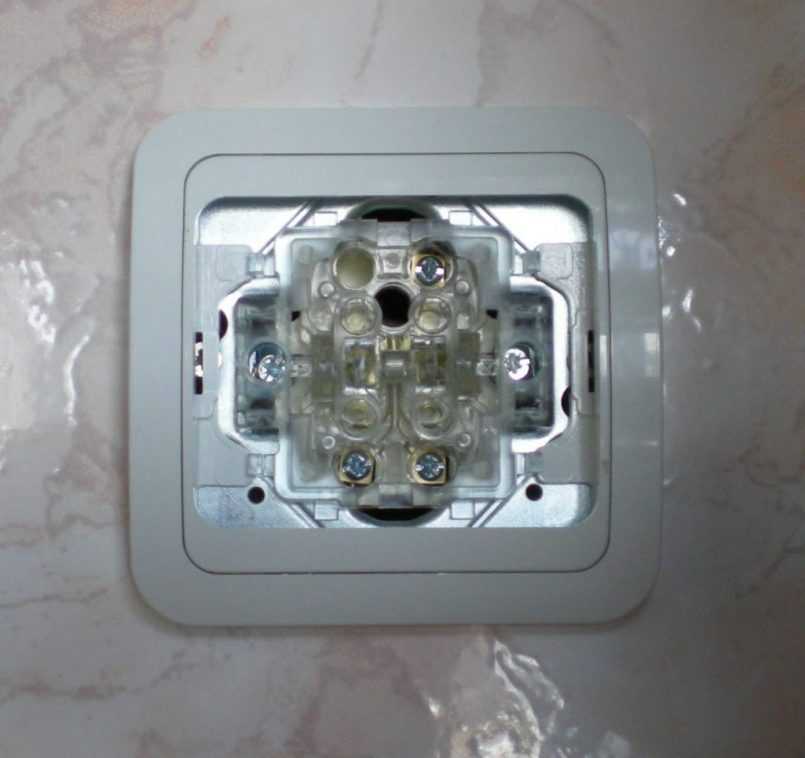

Делать нужно именно в такой последовательности. Розетка прикрепляется в месте, где выходит силовой кабель. Прежде всего, это количество розеток и выключателей, и место их расположения. Установка и подключение розеток своими руками

Виды устройств

Выключатель 3 клавишный с розеткой выпускается в широком ассортименте дизайнерских решений, есть возможность подобрать вариант, подходящий дизайну помещения, куда планируют подсоединить устройство. По критерию места размещения, для которого предназначен прибор, продукция делится на проходные виды, размещаемые в коридоре или на лестничной площадке, и предназначенные для управления люстрой и устройствами локальной подсветки, находящимися в одной комнате. Некоторые выключатели снабжены индикаторами, которые могут напоминать о горящем свете или показывать расположение светильника в темноте.

Подключение трехклавишного выключателя с розеткой

Ну а теперь – несколько усложним задачу: необходимо подключить блок, сочетающий одновременно в себе и трехклавишный выключатель, и силовую розетку.

Не стоит переживать – ничего сверхъестественного нас не ожидает. Скажем даже больше – речь пойдет не о каких-то действительно сложностях, а о, скорее, особенностях конструкции и подключения подобного изделия.

Основные особенности конструкции и схемы подключения

А таких особенностей – всего две, а они как раз и обуславливают те небольшие отличия от всего того, что было обсуждено выше.

Первая особенность – раз в блок входит силовая розетка, то туда должен приходить, в отличие от обычного выключателя, и «полный комплект» проводников. То есть фаза L, нейтраль (ноль) N, и если розетка имеет заземляющие контакты – защитный проводник РЕ.

Взглянем на устройство и схему подключения такого блока.

Большинство рассматриваемых блоков скомпонованы вот по таком принципу.

1 – корпус блока, являющийся одновременно и монтажной коробкой.

2 – силовая розетка.

3 – клемма подключения фазного проводника к розетке.

4 – клемма подключения нулевого проводника к розетке

5 – клемма подключения защитного проводника РЕ к заземляющим контактам розетки.

6 – трехклавишный выключатель, входящий в блок.

7 – клемма подключения общей приходящей на выключатель фазы.

8 – перемычка, соединяющая фазную клемму розетки с клеммой общей фазы выключателя. Как правило, уже установлена при производстве блока, но проверить ее наличие все же не помешает.

9 – «механика» трехклавишного выключателя.

10 – три клеммы выходящих ваз – L1, L2 и L3.

Вот и все особенности устройства.

Схема подключения тоже весьма незамысловата:

Вот и вся «огромная разница» в принципиальной схеме подключения блока трехклавишного выключателя и силовой розетки.

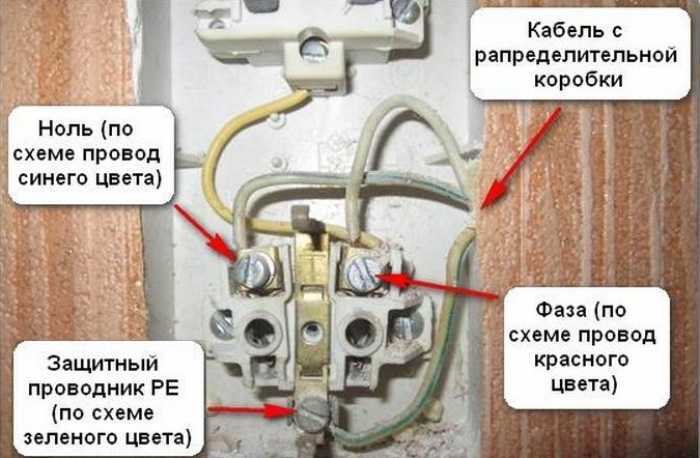

Итак, к розетке ведется и фаза, и ноль, и, при необходимости – защитный проводник. Но два последних – здесь и заканчиваются, в работе выключателя они никакого участия не принимают. А от клеммы фазы розетки через перемычку фаза L передается на общий вход. Дальше – все без каких бы то ни было изменений.

Осталось разобраться, какие провода лучше подвести сюда при монтаже «с нуля», то есть с прокладкой проводки. Видится оптимальным следующий вариант: прокладывается два трёхжильных кабеля:

1. ВВГ 3×2,5, идущий от распределительного щита к розетке. Для силовой розетки, на всякий случай, сечение проводника лучше увеличить, именно поэтому разговор о 2.5 мм².
2. ВВГ 3×1,5 – для трех исходящих фаз, идущих от выключателя к распределительной коробке.

Про перемычку уже говорилось – будет нелишним проверить, чтобы она стояла на месте, и была хорошо зажата в клеммах.

Один и тот же блок с нескольких ракурсов – чтобы понятнее была его форма и особенности крепления в стене.

Как правило, каждый из таких блоков оснащается собственной монтажной коробкой, прямоугольной (с несколько скругленными углами) в прямой проекции. То есть вся сложность – вырезать в стене необходимое окно для размещения и закрепления этой коробки, а также проделать в ее корпусе отверстия для заведения проводов. Да, чуть побольше возни будет, чем с обычным подрозетником, окно под который быстро вырезается одной фрезой, но тоже ничего особо страшного.

*  *  *  *  *  *  *

Каких-то дополнений по электромонтажу, наверное, не будет – того, что было рассказано и показано выше должно быть вполне достаточно. В том числе и в вопросах тестирования старых проводов – мы, как уже говорилось, там несколько забежали вперед, и добавить, по сути, уже нечего.

Можно лишь резюмировать так: вход этого блока подключается как самая обыкновенная розетка, а выход коммутируется так, как нормальный трехклавишный выключатель.

Завершить публикацию можно небольшим видеосюжетом, в котором мастер делится своим опытом установки трехклавишного выключателя с розеткой:

Выбор

Современный рынок электротехнических приборов предлагает множество различных модификаций комбинированной электроарматуры.

Однако, все их можно классифицировать по следующим признакам:

1. Соотношение между числом сблокированных розеток и выключателей.
2. Способ монтажа – наружный или встроенный.
3. Дизайн.

Сегодня, можно найти в продаже блок, состоящий из одной розетки и одно-трехклавишного выключателя, а можно подобрать изделие с двумя-тремя электророзеткам и различным числом выключателей.

Конечно, выбор той или иной модификации завит от числа подключаемых потребителей электроэнергии и количества источников освещения. Многоклавишные выключатели незаменимы при подключении многорожковых люстр, когда различной комбинацией нажатых клавиш можно ступенчато менять интенсивность освещения.

Наружная электротехническая арматура визуально воспринимается несколько громоздко и ее установка обусловлена невозможностью электромонтажа скрытой проводки.

Преимущества и недостатки

Спрос на комбинированные устройства обусловлен не только стремлением увеличить количество розеток. Совмещенные модификации отличаются несколькими преимуществами:

• уменьшение количества проводников – понадобится два кабеля от щитка и проводов в количестве, равном клавишам выключателя;
• сокращение времени на организацию проводки – все проводники находятся в общей штробе;
• отсутствие необходимости дополнительного штробления;
• простота монтажа;
• удобство управления освещением и пользования бытовой техникой.

К минусам конструкций можно отнести:

• высокую стоимость в сравнении с одиночными элементами;
• замену всего блока при поломке одного узла;
• повышенная нагрузка на провода питания;
• ограниченность расположения.

Вилки и шнуры массивной техники затрудняют использование выключателя.

Особенности монтажа

Установить и подключить трехклавишную отключающую арматуру, объединенную с электророзеткой в одном корпусе, не представляет труда.

Этот блок не требует пробивки нескольких углублений (сверления отверстий), может быть подключен с использованием минимума проводов и устанавливается на любой стеновой панели.

Имеются встроенные модели и изделия с наружной установкой, для которых сверление отверстий не требуется. Блок «розетка-выключатель» выпускается как в обычном исполнении, предназначенном для установки внутри жилых помещений, так и в защищенном – для установки на улице.

При этом, розеточные отверстия прикрываются специальной крышкой, исключающей прямое попадание влаги на контактные группы и внутрь корпуса.

При самостоятельной установке сблокированной электроарматуры, никакого специализированного инструмента не потребуется.

Мастеру будет достаточно следующего мини-арсенала:

1. Электродрель с буровой колонкой.
2. Одна-две отвертки с изолированными ручками.
3. Пассатижи и кусачки (бокорезы) с изолированными рукоятками.

Современную сблокированную электроарматуру можно устанавливать на любые виды стен – деревянные, кирпичные или бетонные, а также на любой вид отделки.

Многие, скептически относятся к сблокированной электроарматуре, считая, что выход из строя одного элемента (розетки или выключателя) требуют замены всего устройства, цена которого несколько больше, чем суммарная стоимость одиночных электророзеток и электровыключателей. Однако, эта разница настолько незначительна, удобство пользования полностью компенсирует все финансовые потери.

Подключение розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

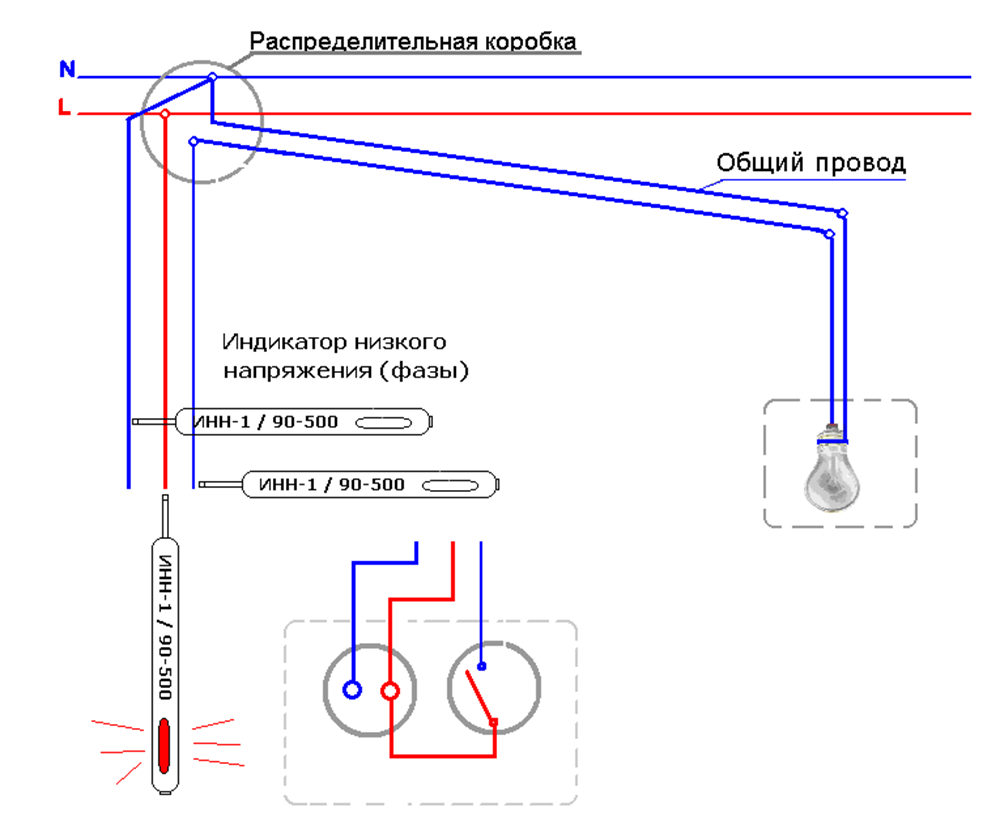

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Как подключить розетку с выключателем | Видео пояснение

На этом все, удачного вам монтажа!

В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.

Учитываете. что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.

Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.

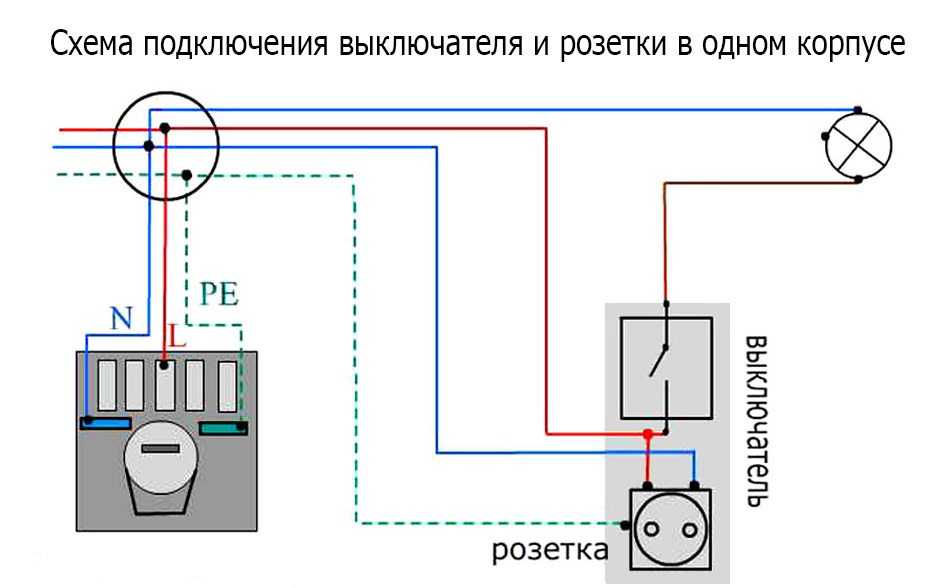

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

схема подключения блока выключатель-розетка для ванной и туалета

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

• Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
• Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

• Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
• Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
• Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

• фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
• два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

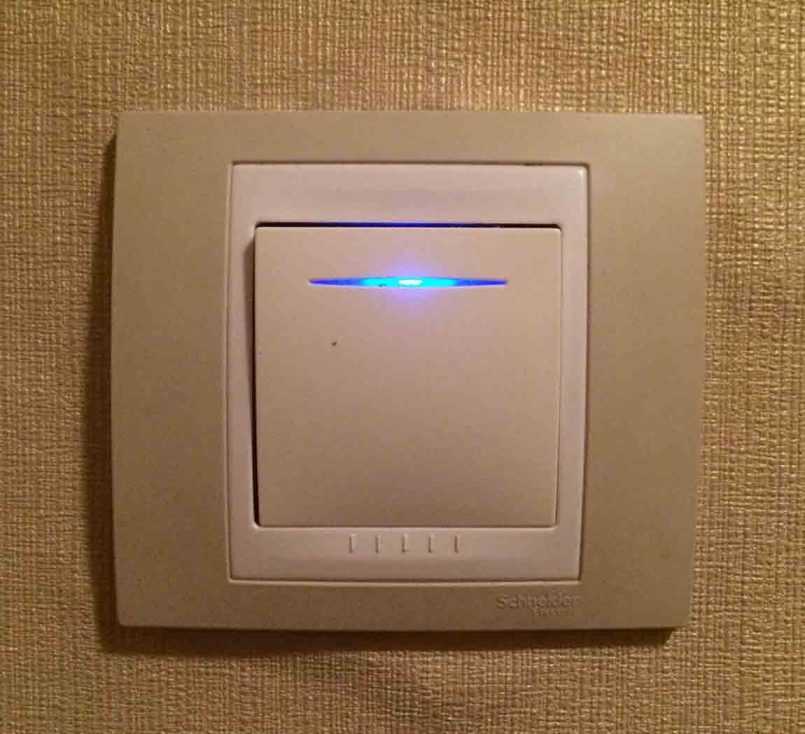

• с подсветкой клавиш;
• совмещенные с розеткой;
• выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Установка розетки с одноклавишным выключателем

Выбираем кабель (определяем необходимое количество жил)

Перед тем как подключать розетку с выключателем – обязательно нужно определиться с количеством жил в подводимом к ней электрическом кабеле. В квартирах, где в его составе имеется отдельный провод для заземления – придется запастись четырехжильным изделием, в котором предусмотрены фазная, нулевая и заземляющая шины. Четвертая жила нужна для подсоединения провода, отводимого в сторону коммутируемого осветительного прибора. В домах старого жилого фонда в квартиру подводится двухжильный кабель, с входящими в его состав фазным и нулевым проводниками. В этой ситуации соединительный кабель должен иметь три провода.

Монтаж блока розетка-выключатель

Перед началом монтажных работ, прежде всего, от домашней сети отключается электропитание, после чего на выбранном участке стены делается разметка под комбинированный блок. Все дальнейшие действия описываются представленной ниже последовательностью операций:

1. Сначала в размеченных местах дрелью с насадкой типа «коронка» высверливаются отверстия, после чего выбирается ниша нужного размера (под устанавливаемый блок).
2. Вслед за этим от расположенной поблизости монтажной коробки по предварительно подготовленной канавке протягивается отрезок соединительного кабеля.

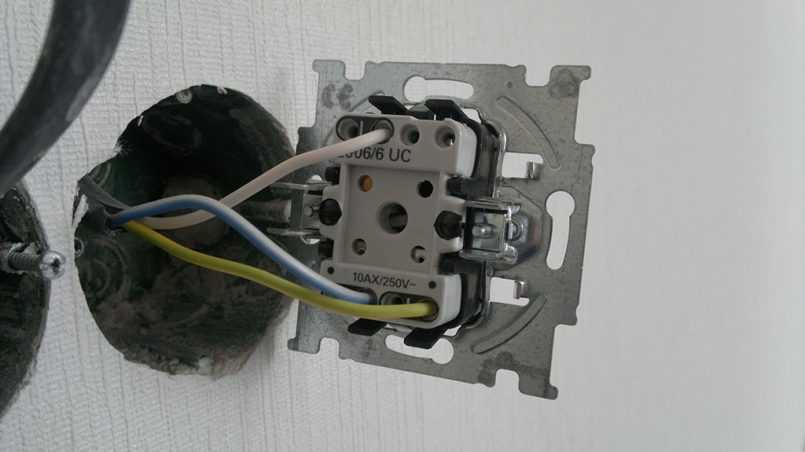

3. Другой его конец подсоединяется к закрепленному в нише блоку и через выключатель соединяется с силовой розеткой.
4. По завершении этих операций провода в штробе закрепляются алебастром, а после его высыхания заделывается штукатурным раствором.

Перед тем как подключить выключатель через розетку – необходимо подготовить простейший набор инструментов. Кроме того, потребуется расходный материал и сами установочные изделия с розеткой и коммутаторами. Монтаж рассмотрим на примере простейшего варианта одноклавишного блока, в котором коммутируется только один контакт.

Перед установкой нужно будет снять с монтируемого прибора декоративную накладку, а затем удалить клавишу отверткой с тонким жалом.

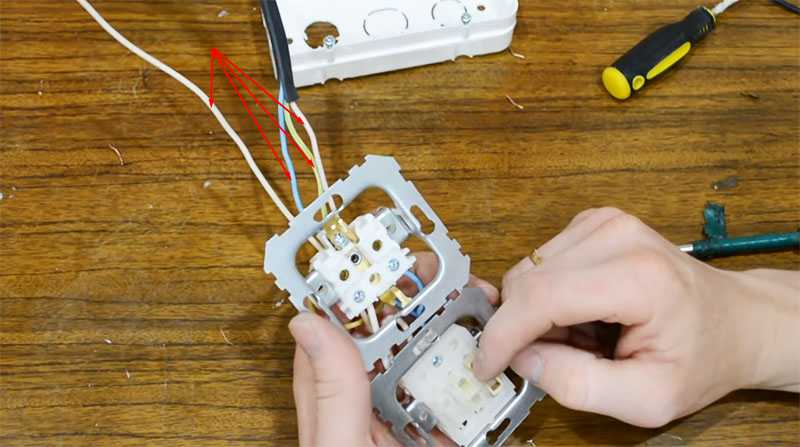

Затем розетку и выключатель достают из корпуса блока и подключают провода согласно схеме, приведенной на фото ниже.

Инструменты и материалы

В обязательный инструментальный набор, необходимый для подключения одного выключателя и розетки, входят:

• три различные по исполнению отвертки;
• обычные плоскогубцы и бокорезы;
• остро отточенный монтажный нож;
• электрическая дрель с насадкой типа «коронка».

Рукоятки всех электрических инструментов должны иметь надежное изоляционное покрытие.

Из материалов нужно будет подготовить четырехжильный кабель, монтажную (распределительную) коробку и изоляционную ленту.

Подключение фазы, ноля и заземляющей шины

Правильно подключенная фаза – это обязательное условие, влияющее не только на работоспособность блока, но и определяющее безопасность пользования системой «выключатель и розетка». Как правило, провода в кабеле маркируются цветом и обозначаются следующим образом:

• фазная жила – белый, красный или коричневый цвет изоляции;
• нулевой проводник – жила в изоляционном покрытии синей расцветки;
• заземляющая шина – провод в изоляции желто-зеленого цвета.

Цветовая маркировка проводов в кабеле

При наличии такой маркировки идентифицировать подводящие проводники совсем несложно. Если же в старой проводке с двумя жилами она отсутствует – потребуется индикаторная отвертка, порядок работы с которой рассматривается отдельно.

При прикосновении к фазному проводу зажатым в руке индикатором напряжения встроенная лампочка должна загореться. Эта жила и будет являться фазой. Оставшийся проводник будет естественно нулевым проводником.

Провод на светильник или лампу

Еще один проводник в подсоединенном к блоку кабеле предназначен для подключения к осветительному прибору, коммутируемому выключателем. Он обычно никак не маркируется, но найти его сможет даже новичок в электрике. Если снять с блока декоративную крышку – под ней обнаружатся клеммы выключателя, к которым подводятся разные провода. С одной его стороны они объединены между собой (электрически связаны) и подсоединяются к фазному проводу, а с другой – отводятся отдельно. Этот раздельный отвод и предназначен для подключения к светильнику или лампочке.

Стоимостные показатели комбинированной электроарматуры

Этюд BPA16-242B

Стоимость сблокированных розетки и выключателя зависит от их функциональности. Конечно, многоклавишный блок с несколькими розетками будет стоить значительно дороже чем одна розетка, совмещённая с одноклавишным выключателем.

Большинство людей, мало-мальски разбирающихся в электротехнике, выбор любой арматуры осуществляют не по ценовому показателю, а по надежности, которая косвенно может быть определенна по бренду (производителю).

При этом, покупку следует производить или в фирменных магазинах, или у дилеров электротехнических компаний, которые гарантируют невозможность продажи контрафактной продукции.

Сегодня, достаточно востребованы электротехнические изделия, имеющие торговую марку (бренд) «Legrand» и «Schneider Electric» (Франция), «Lezard» и «Gira» (Германия), «Viko» (Турция) и некоторые другие.

Рассмотрим стоимостные показатели сблокированной установочной электроарматуры на примере французского бренда «Schneider Electric»:

1. Двухклавишный блок с одной евророзеткой «Этюд BPA16-242B» стоит около 300 рублей. Данная арматура позволяет подключать к розетке электроприборы мощностью до 3,5 киловатта. Аналогичная модель во влагозащищенном исполнении, розетка которого имеет защитную крышку, можно приобрести за 400-420 рублей.
2. Одноклавишный трехрозеточный силовой блок обойдется в 1100 рублей. Высокая стоимость объясняется наличием встроенного фильтра.
3. Одноклавишный блок с одной розеткой с заземлением выключателя, стоит менее 200 рублей.

Продукция «Legrand» стоит несколько дороже. Обычно, вся электротехническая арматура этого бренда комплектуется декоративными накладками. Одноклавишный блок «Legrand Valena», дополненный двумя евророзетками, можно купить за 650-655 рублей.

Подключение жил кабеля к контактам блока

Чтобы поменять именно такую ​​модель, как в сегодняшнем примере (розетка с заземлением и одноразовый выключатель), нужно 4 жилы. Их количество можно увеличить на единицу за каждый дополнительный ключ. Сюда будут входить 3 жилы — это фаза, ноль и земля, и отходящая (сигнальная), по которой будет идти ток от выключателя на освещение.

Например, использовался трехжильный кабель с дополнительной четвертой жилой

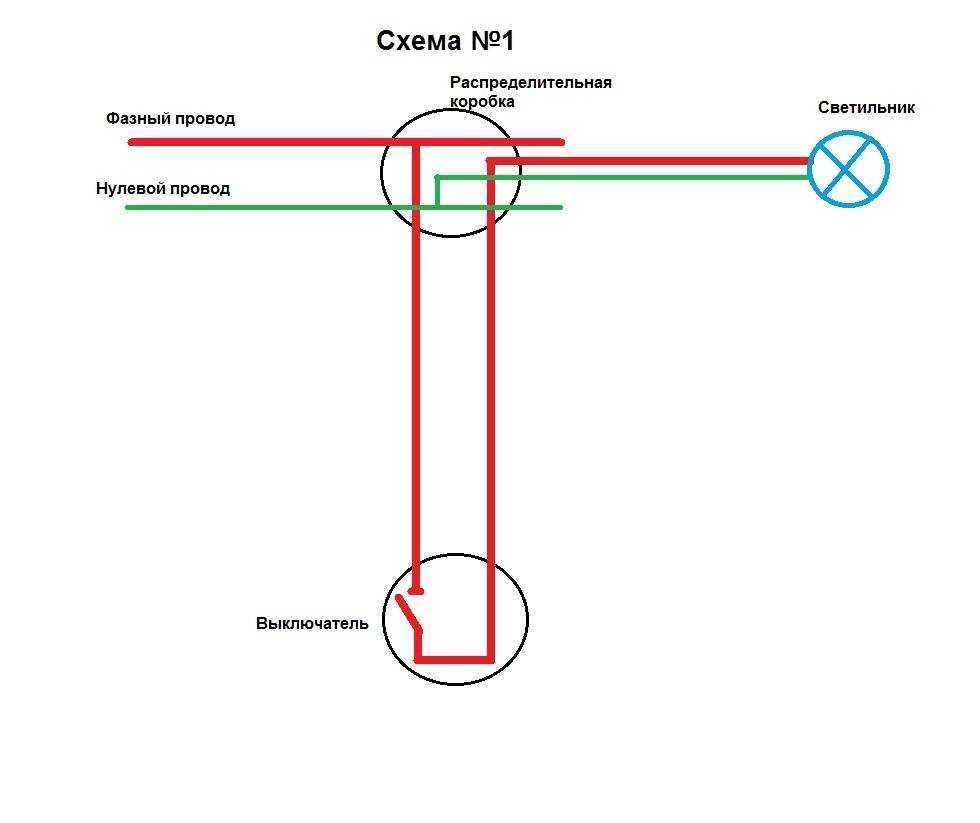

Если устройство приобретается в собранном виде, а не изготавливается самостоятельно, контакт с выключателем уже соединен перемычкой. Он будет находиться под напряжением. Если домашний мастер самостоятельно собирает такой блок, стоит помнить, что через такую ​​перемычку обязательно должна проходить фаза

. Проход через нулевой переключатель по правилам ПУЭ не допускается. Это опасно не только при последующем обслуживании осветительных приборов, но и при эксплуатации. Подробнее мы рассмотрим этот вопрос ниже.

Подключение фазного провода

Фазный провод необходимо подключить к розетке, на которой «сидит» перемычка. Это позволит одновременно получать питание и на розетку, и на контакт выключателя. Наиболее практичным вариантом будет использование четырехжильного кабеля.

Соединение легко узнать по цветовому коду. В качестве фазного провода можно использовать жилу любого цвета, кроме синего и желто-зеленого. В четырехжильном кабеле в качестве фазы будут использоваться только две жилы — для входа и сигнала.

В нашем случае в качестве фазного провода использовался обычный белый.

Перемычка между выключателем и розеткой — сюда подключается фазный провод

Заземляющая жила

Если на розетке есть скоба или заземляющий контакт, их необходимо подключить. Для этого используется желто-зеленая жила кабеля, которая соединяется с нужным разъемом. Следует понимать, что заземление необходимо только для розетки. Коммутатор этого не требует.

Желто-зеленый провод подключается к заземляющему контакту розетки

Нулевая жила и её подключение

В качестве нулевой жилы в сегодняшнем примере, как и положено, использовался синий провод. Его необходимо подключить к другому (свободному) контакту розетки. Нейтраль никуда больше не идет, переключатель менять не нужно.

Многие считают, что неважно, что идет через переключатель — ноль или фаза. Ведь когда вы откроете оба, свет все равно погаснет

Однако это недоразумение довольно опасно. Ведь при переключении нуля и выключении лампы напряжение на ней все равно останется.

А теперь представьте, что вам нужно поменять излучатель. Мастер становится на табуретку или стремянку, хватает патрон и при определенных условиях получает удар током.

К тому же энергосберегающие лампы, которые так полюбились россиянам в последние годы, довольно плохо реагируют на такое подключение. Они периодически мигают при разомкнутом выключателе из-за того, что в их цепи есть конденсатор. Он медленно накапливает напряжение с фазного провода, а когда оно достигает предела емкости, дает разряд на лампу.

Нулевая жила подключается только к розетке, как и заземление

Сигнальная жила провода

Последней подключается сигнальная жила, по которой будет подаваться напряжение на блоки освещения. Он должен быть немного длиннее остальных для удобства установки. Сигнальная жила подключается к оставшемуся свободному контакту выключателя. Обычно он располагается в самом низу блока. В нашем случае для соединения использовалась белая жила с красной полосой, которая проходит в кабеле.

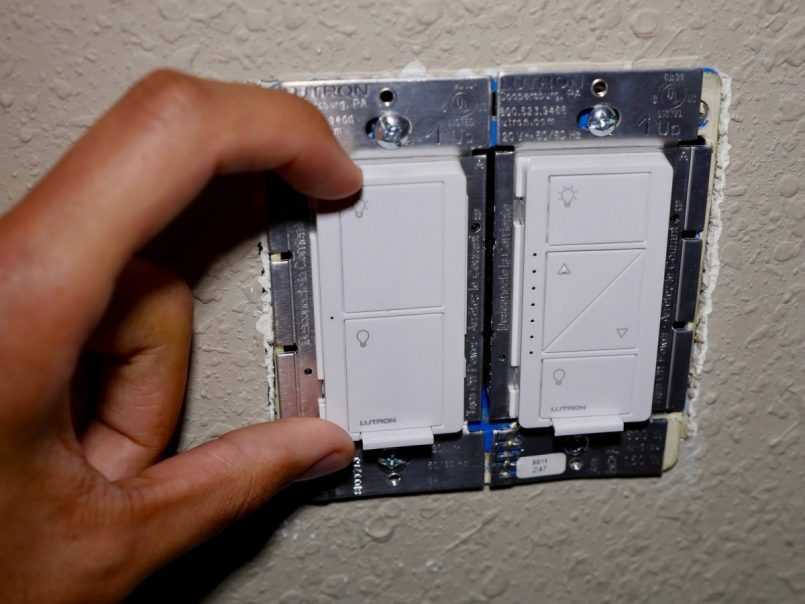

После того, как последняя жила закреплена на коннекторе, можно собрать блок в обратном порядке и закрепить его в нужном месте.

Особенности монтажа

блок

Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.

Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:

1. Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
2. Для обеспечения безопасности во время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
3. Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
4. Можно выбрать разновидность с повышенным уровнем защиты от условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
5. Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.
