Схема подключения электросчетчика - пошаговая инструкция!

Введение в строй электросчетчика и защитных элементов

Первым этапом установки однотарифного или двухтарифного устройства учета электроэнергии является монтаж автоматического выключателя, предназначенного для использования в быту. Для введения в строй данного прибора своими руками требуется совместить его верхние контакты с элементами питающего провода – жилами. Они в рассматриваемом нами случае двух цветов – синего и коричневого. Синий – ноль, коричневый – фаза. Коричневая жила соединяется с верхним левым контактом, а синяя с правым верхним.

После выполнения вышеуказанных действий можно приступать к подключению самого устройства для подсчета электроэнергии. Для этого в нижний левый контакт подсоединяется фаза, а в нижний правый ноль.

Даже если вы решили самостоятельно установить однофазный счетчик, не стоит пренебрегать советами специалистов. Так, для подключения прибора рекомендовано применять только тот провод, у которого сечение будет совпадать с сечением питающего элемента. Самым оптимальным вариантом является использование медного провода с сечением от 10 до 16 квадрат. Также подойдет и алюминиевый элемент, сечение которого колеблется в пределах 16 – 25 квадрат.

Установка однофазного счетчика предполагает создание перемычки в пространстве между фазой автомата и первым контактным элементом самого прибора. Для этого могут быть использованы провода марок ПВ 1 и ПВ 3. Перед подключением с них удаляется нужный объем изоляционного материала, а после жилы соединяются с соответствующими контактами

Следует обратить особое внимание на контактные винты – они должны быть надежно затянуты до полной фиксации

Для подключения нулевого провода также необходима перемычка, которая соединяет правый нижний элемент автоматического выключателя с третьим контактом прибора учета электроэнергии. В данном случает требуется оставить небольшой зазор между проводами. Контактные винты также закручиваются до упора.

После этого подключаются отходящие устройства провода – сначала фазный. Для этого необходимо создать перемычку между вторым контактом электросчетчика и самым верхним контактом автомата. На данном этапе также проводится распределение фазы прибора по всем элементам системы автомата. Выполнение данного действия можно облегчить путем использования специальной гребенки.

Свободный последний по счету контакт прибора учета электроэнергии представляет собой контакт отходящего нуля. Здесь необходимо изготовить перемычку и соединить с ее помощью четвертого элемента счетчика и нулевую шину. В подавляющем большинстве случаев нулевая шина продается вместе с боксом из пластика. Ее задача – равномерное распределение энергии по отходящим проводам.

На заключительном этапе установки счетчика электроэнергии своими руками необходимо протянуть винты и тщательно проверить надежность фиксации всех проводов и элементов.

Таким образом, установить однофазный электросчетчик достаточно просто. Главное – строго следовать инструкции и соблюдать все правила безопасности, и тогда прибор будет работать правильно на протяжении длительного периода времени.

Типы и виды электрических счётчиков

Электросчетчики принято классифицировать по типу подключения, типу измеряемых ими величин, а также по типу конструкции. По типу подключения электрические счетчики бывают:

- Прямого включения в силовую цепь, в которой счетчик включается непосредственно к питающей сети.
- Трансформаторного включения через специальные измерительные трансформаторы.

Большинство электросчетчиков, хорошо известных нам являются приборами прямого включения.

По типу измеряемых величин счетчики разделяются на:

Однофазные электросчетчики, которые учитывают потребление энергии в однофазных сетях напряжением 220 В и частотой 50 Гц.

Трехфазные электросчетчики учитывают потребленную энергию в сетях 380 В, частотой 50 Гц. Причем все современные трехфазные счетчики способны учитывать электроэнергию и по одной, отдельно взятой фазе.

По типу конструкции счетчики подразделяются на:

Электромеханические или индукционные счетчики, в которых подсчет ведется за счет вращения алюминиевого диска в магнитном поле. Скорость вращения диска пропорциональна потребляемой мощности, а учет количества происходит подсчетом количества оборотов диска при помощи специального механизма. Особенно, когда проводятся сварочные работы. Например, в распространенном однофазном счетчике СО-И446 — 1 киловатт-час потребленной энергии соответствует 1200 оборотов диска.

Электронные счетчики – представляют собой устройства, которые аналоговый электрический сигнал, снятый с измерительного трансформатора тока, преобразуют в электронные импульсы, частота следования которых пропорциональна потребляемой в данный момент мощности. Подсчет количества импульсов позволяет судить о количестве потребленной электрической энергии. Электронные счетчики постепенно вытесняют индукционные в силу своих преимуществ.

Особенности подключения однофазового и трехфазного счетчика

Именно подключение однофазового счетчика считается самым простым и быстрым мероприятием.

Схемы подключения данного счетчика предполагают прямое включение в сеть, и только в очень редких случаях вашему вниманию предоставляют варианты подключения счетчика через трансформаторы тока. Колодка однофазового счетчика имеет 4 основных контакта. Первая клемма представляет вариант ввода фазы, вторая клемма отвечает за выход фазы в нагрузку, то есть на квартиру или же на частный дом. Третья клемма представляет собой ввод нуля, а четвертая определяет выход нуля при формировании нагрузки на помещение. Также есть специализированный винт напряжения, именно он предназначен для того, чтобы отключать катушку напряжения (данный элемент присутствует в индукционных счетчиках).

Подключение трехфазного счетчика имеет более сложные аспекты. Но сразу же нужно сказать о том, что в настоящий момент электронные варианты сочетают в себе возможность подключения как к однофазовой, так и трехфазной систем.

Перед тем, как осуществлять подключение, обязательно найдите соответствующую схему, которая поможет вам правильно проанализировать все нюансы подключения счетчика электрической энергии прямого включения. Как правило, схемы содержат в себе описание всех основных нюансов, которые касаются подключения счетчика. Существуют также несколько способов, которые можно использовать в процессе подключения трехфазного счетчика. Все зависит от электроустановки. Есть вариант прямого включения, есть вероятность включения счетчика через трансформаторы тока или же трансформаторы тока и измерительные трансформаторы напряжения.

Сразу же нужно заметить, что в процессе обустройства квартиры, дома или же дачи, возникает необходимость использовать прямой способ включения счетчика. Данные счетчики по своей сути имеют своеобразное ограничение по току до 100А. Если же необходимо осуществить процесс расширения пределов напряжения или же тока, то применяются дополнительно измерительные транспорты тока. Ассортимент таких приспособлений сегодня стал просто феноменальным, так что, вы непременно сможете найти лучшее решение, которое существенно уменьшит первичную величину тока или же напряжения до нужных параметров безопасного уровня. Отметим, что в данной системе счетчика устанавливается клеммная колодка, которая имеет восемь контактов. Все они аналогичны однофазовому счетчику, только формируется разделение в количество фаз.

Безусловно, самый простой вариант подключения однофазного счетчика, так как оно выполняется с применением всего шести кабелей (максимальное количество). Провода, которые соответствуют заземлению, фазе и нулю, непременно должны быть подключены на входе учетного прибора. Аналогично присоединяются такие же кабеля и на выходе приспособления. То есть, схема такого подключения является достаточно простой и понятной. Перед счетчиком устанавливается выключатель автоматического типа, это делается исключительно для того, чтобы обеспечить более удобные параметры работы. Типовой вариант счетчика обязательно включает в себя шину, которая представлена в виде медной планки. Для закрепления данной шины чаще всего используются диэлектрические зажимы.

Типы и особенности счетчиков

Счетчик электроэнергии однофазный однотарифный Тайпит Нева 103.5 1S0

Электросчетчик – специальное устройство, позволяющее вести учет затрат энергии постоянного или переменного тока. Он предназначен для монтажа в квартире или доме. Существует несколько типов приборов.

По принципу действия

Производители выпускают такие модификации:

Электромеханические. Индукционный электросчетчик функционирует по принципу образования магнитного поля двумя катушками – тока и напряжения. Поле обеспечивает вращение диска, а он активирует механизм подсчета. При увеличении параметров тока и напряжения диск крутится быстрее. Гарантийный срок службы изделий составляет 15 лет.
Электронные. Прибор отличается компактностью, ведет подсчет по нескольким тарифам. Электронный аппарат выводит показания на дисплей и хранит их в памяти. Его можно подключать к системе «умный дом».

Точность индукционных моделей – 2,5. Электронные часто выходят из строя.

По количеству тарифов

Бывают модели:

однотарифные – ведут учет по одной системе;
многотарифные – подсчитывают энергозатраты по дневному и ночному тарифу.

По способу крепления

Приборы устанавливаются на болты-фиксаторы или Дин-рейку.

Подбирать мощность аппарата нужно по мощности всей техники.

Правила и требования к монтажу счетчика

Экран электросчетчика должен беспрепятственно просматриваться представителями компании-поставщика

Перед тем как подключать счетное устройство, нужно изучить нормативы. В них прописаны следующие условия подсоединения:

перенос прибора на основании Постановления Правительства № 354 осуществляется за счет средств пользователя, если это не противоречит требованиям ПУЭ;
монтаж аппарата производится в жестких шкафах, КРУ, на панелях, стенах, в нишах;
расчетные узлы ставятся на границе эксплуатационной ответственности потребителя и провайдера – ввод квартиры, ВРУ, ГРЩ;
экран средства учета должен беспрепятственно просматриваться представителями компании-поставщика;
для сети с напряжением до 380 В действует правило – расстояние электросчетчика до устройств коммутации не больше 10 м;
установка прибора учета на улице производится в герметичном корпусе при температуре от +5 градусов;
счетчик ставится на высоту от 0,8 до 1,7 м. Оптимальная высота – 1,4 м.

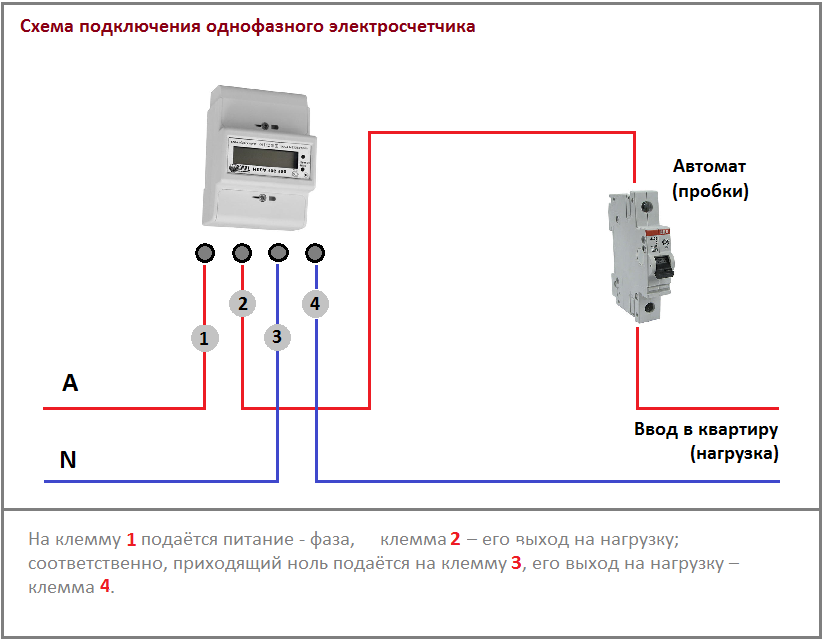

Схема подключения однофазного электросчетчика

Многотарифные электросчетчики

Потребление электроэнергии неравномерное в разное время суток. Поэтому для того, чтобы уменьшить потребление электроэнергии в часы пиковой нагрузки электрокомпании предлагают установку двухтарифных электросчетчиков.

Эти приборы учета учитывают потребляемую энергию с повышающим или понижающим коэффициентом. Это зависит от времени суток и настройки аппарата. Конкретные значения отличаются в разных регионах.

днем с коэффициентом 1:1;
ночью, 23.00-7.00 коэффициент понижен.

днем, 10.00-17.00 и 21.00-23.00 коэффициент 1:1;
в часы пик, 7.00-10.00 и 17.00-23.00 коэффициент повышен;
ночью, в часы минимальной нагрузки, 23.00-7.00, энергия самая дешевая, с понижающим коэффициентом.

Такие приборы помогают уменьшить счет за потребленную энергию, особенно если включать мощные нагрузки, типа стиральной и посудомоечной машин или бойлера в часы самой дешевой электроэнергии.

Несмотря на то, что такие приборы и их программирование стоят дороже однозонных, это выгодно. Особенно эффективным является сочетание электроотопления и двухтарифного счетчика.

Подключить электросчетчик самостоятельно несложно

Важно соблюдать при этом все правила ПУЭ, иначе инспектор электрокомпании заставит переделать работу, что приведет к дополнительным расходам и потерям времени

Для подсчета потребляемой электроэнергии и защиты сети на большинстве бытовых и жилых объектов необходимо осуществить подключение однофазного счетчика и автоматов. Это мероприятие обычно должен выполнить владелец помещения.

При наличии небольших навыков работы с проводкой можно самостоятельно проделать такую работу без привлечения сторонних специалистов, а мы расскажем как это сделать.

Как подключить однофазный электрический счетчик

Март 15th, 2016 admin

Подключение однофазного счетчика после прочтения данной статьи не составит вам никого труда. В этой статье вы подробно ознакомились с тем, как правильно выбрать электрический счетчик. В период замены старого счетчика на новый, предстоит сделать следующее:

-сообщить о смене или замене счетчика в энергосбытовую компанию, так как необходимо будет срывать пломбу с зажимной крышки;

-записать последние показания потребленной электроэнергии со старого электросчетчика непосредственно перед его заменой;

-правильно установить новый счетчик в соответствии с требованиями ПУЭ.

-предоставить в «Энергосбыт» последние показания старого счетчика(либо принести сам старый счетчик, если это потребуют), технический паспорт нового счетчика;

После всех выполненных действий инспектор Энергосбытовой компании проверит правильность монтажа электросчетчика, опломбирует и составит акт о замене электросчетчика. Вот, в принципе, и все, что касается организационных мероприятий!

Итак, как же правильно смонтировать электросчетчик? Схема подключения однофазного электрического счетчика прямого включения приводится в техническом паспорте, а также с внутренней стороны клеммной крышки.

К клеммам счетчика провода подключаются следующим образом:

-зажим №1- подключение фазного провода питающей сети;

-зажим №2- подключение фазного провода к нагрузке дома;

-зажим №3- подключение нулевого провода питающей сети;

-зажим №4- подключение нулевого провода к нагрузке дома;

При подключении электросчетчика соблюдайте фазировку, то есть правильность подключения фазного и нулевого проводов к зажимам! Для определения фазного и нулевого провода используйте указатель напряжения (отвертка индикатор) или мультиметр, используя функцию измерения напряжения.

При монтаже счетчика возможны варианты установки вводного автоматического выключателя как до счетчика, так и после него. В первом случае, перед счетчиком ставится вводной автомат на фазный провод (нулевой провод разрывать нельзя!) с номинальным током, меньшим, чем номинальный ток счетчика, что обеспечит защиту как самому счетчику, так и всем электроприборам в доме от токов короткого замыкания в питающей сети.

Вводной аппарат защиты необходимо будет установить в отдельный бокс (щиток) под опломбировку, либо приобрести автоматы со шторками и ушками, закрывающими клеммы и позволяющими ставить на них пломбы. Также, наличие вводного автомата в будущем позволит менять счетчик со снятым напряжением, что обезопасит вас от поражения электрического тока.

Во втором случае, вводной автоматический выключатель ставится после счетчика, обеспечивая защиту только бытовых электроприемников!

Недостатком, как вы понимаете, является то, что замена счетчика будет осуществляться под напряжением (электроснабжающая компания не будет отключать линию электропередач для замены счетчика). Советую вам обратиться к квалифицированному электрику при такой схеме подключения счетчика и поставить вводной автомат.

Спасибо за прочтение данной статьи. Буду надеяться, что предоставленная информация вам непременно пригодится!

Когда проверять точность показаний электросчетчика?

Проверять работу электрического счетчика можно когда угодно. Но есть случаи, когда это необходимо:

Расход энергии резко увеличился. Но вы не приобретали новых электроприборов, а в квартире проживает прежнее количество человек

Обратите внимание на сезонные особенности: летом вы можете долго пользоваться кондиционером, а зимой – обогревателем (расходы электроэнергии могут увеличить именно они);
Расход не снизился во время вашего длительного отсутствия (уезжали отдыхать в отпуске на 3-4 недели) или уменьшился ненамного;
У вас не так много мощной бытовой техники, которая могла бы так много расходовать энергии.

Схема подключения однофазного счетчика в частном доме

Схема подключения электросчетчика обычно указывается на обратной стороне крышки от клеммного отсека. Как правило, под крышкой – четыре контакта (на каждом по два винта).

Первый – вход фазы.
Второй – выход фазы.
Третий – вход ноля.
Четвёртый – выход ноля.

Соответствующий провод зачищается на 27 мм, винты контактов откручиваются, и вставляется оголённый провод. Оплётка не должна попасть на контакт, голый провод не должен выступать из корпуса. Затем закручивается сначала верхний винт, потом нижний.

Схема установки электросчетчика

С боковой стороны корпуса находится ещё один контакт с пиктограммой «заземление», к нему подводится провод «земля».

В частных домах заземление можно сделать своими руками. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя. Если же вода глубоко, варят треугольную раму (чтобы увеличить площадь контакта с землёй) и закапывают. Во всём доме устанавливают евророзетки и провод заземления отводят на раму или штырь.

От второго и четвёртого контактов делается подключение пары автоматов. Если нужно увеличить количество автоматов, они соединяются параллельно с первой парой.

Заключение

Итак, устанавливать ли в частном доме счётчик на улице – решает хозяин, а не Энергосбыт. Прибор учёта вовсе не обязательно должен быть самым дорогим, ведь многие функции могут просто не пригождаться. Главное правильно всё подключить и обеспечить к нему доступ проверяющего лица.

Как решить проблему

Вне всяких сомнений, организации делают нарушения, предлагая установку на улице. Но как быть в такой ситуации, какие решения предпринять. С одной стороны, если владелец дома или дачи не препятствует тому, чтобы сотрудники сбытовых компаний осматривали счетчики дома, то нет оснований для того, чтобы устанавливать приборы вне дома

Важно тщательно изучить договор с организацией и заранее оговорить место установки счетчика, не важно – двухтарифный он или нет

Если по акту вы видели, что место для прибора обозначено на улице, то необходимо потребовать от такой компании соблюдения ряда требований, касательно разграничения балансовой принадлежности. Так, можно упомянуть сотрудникам организаций о нарушении ряда законов, которые были упомянуты выше. К основной силе потребителя можно отнести хорошее знание законов, которые являются действующими в этой области.

Характеристики некоторых моделей электросчетчиков

СЕ 102M

При самостоятельном выборе счетчика нужно учитывать, как будет потребляться электричество. Изготовители выпускают модели, которые могут точно вести учет энергозатрат:

СРЗУ-И 70Д. Импульсный прибор, одновременно передающий, собирающий и анализирующий информацию. Для запитки датчика применяется измерительный трансформатор. Приемный узел через электрическую схему получает сигнал светодиода о расходе энергии за определенный отрезок времени. Данные выводятся на экран;
Меркурий 234 ARTM – RO PB. Трехфазная многотарифная модель рассчитана на сеть с током 5-10 А. Устанавливается на улице, т.к. работает без сбоев при температуре от -40 до +70 градусов. Класс точности устройства – 0,5;
ПСЧ-4ТМ.0,5 МК. Многотарифный однофазный аппарат работает при силе тока 5-10 А. Точность показаний равняется 0,5. Предназначен для эксплуатации в температурном диапазоне от -40 до +60 градусов;
СЕ 102M S7145-JV. Рассчитан на 4 тарифа, имеет 1-й класс точности. Универсальный многотарифный аппарат подходит для сети 220-230В с силой тока от 5 до 60 А.

Представленные модели предназначены для квартир, жилых домов и коттеджей, т.к. позволяют планировать энергозатраты и рассчитывать плату за них.

Алгоритм самостоятельного подключения счетчика основывается на его типе и количестве фаз сети. Перед началом работ необходимо согласовать установку, заключить договор с компанией энергосбыта. Устройство должно быть опломбировано.

Правила установки

Монтаж и подключение прибора учета электроэнергии осуществляется согласно рекомендациям, прописанным в ПУЭ:

Помещение должно быть сухим. Если планируется расположение на столбе или фасаде здания, то устройство должно иметь пометку, что подходит для уличной установки при температуре до –40 градусов.
Высота от пола – от 80 до 170 см. Допускается размещение ниже 0,8 м, но при условии отступа 40 см.
Механизм и дополнительные элементы помещаются в щиток или специальный бокс. Все детали должны быть хорошо зафиксированы.
Подключая электросчетчик нужно исключить любые незаконные подсоединения, которые могут быть выполнены до места монтажа устройства.
Рекомендуется оставлять запас токоведущих проводов, чтобы обеспечить удобство при замене или иных действиях и исключить необходимость наращивания.
Электропроводка не должна иметь скрутки и спайки, при повышенной ломкости элементов требуется полная замена подводящего участка.
ИПУ размещается строго горизонтально, перекосы могут привести к нарушению функционирования.
Все провода маркируются или подключаются согласно принятой цветовой идентификации.

Высота установки счетчика в помещении и уровень монтажа шкафа со счетчиком на улице абсолютно одинаковы, разница заключается в наличии или отсутствии защитного короба

Существующие требования должны обязательно соблюдаться, отклонение от правил, влияющее на работу и безопасность, приведет к невозможности ввода устройства в эксплуатацию.

Изучаем схему подключения счетчика

Схема подключения электросчетчика (однофазного и трехфазного)

Рассматривать сложные варианты подключения мы не будем – оставим их профессионалам, т.к. без соответствующих навыков самостоятельно справиться с такой работой вряд ли получится.

Схема подключения электросчетчика прямого включения

Самый простой вариант – однофазное подключение. Оно выполняется с использованием максимум 6 кабелей и нагрузки. Провода заземления, фазы и нуля подключаются на вход учетного прибора. Аналогичные провода подсоединяются к его выходу.

Перед счетчиком устанавливается автоматический выключатель. Это делается для большей безопасности и удобства эксплуатации. Небольшой прибор будет самостоятельно отключать дом или квартиру от электроснабжения при возникновении любого рода опасных ситуаций.

Чтобы избежать проблем со службой энергосбыта, обязательно пломбируем выключатель. Для этого используем элементарный комплект, состоящий из крепежной DIN-рейки, пломбы и коробочки из пластика.

Конструкция типичного электросчетчика включает в себя шину. Это изделие выполнено в виде медной планки. Для ее крепления используются диэлектрические зажимы. По длине шины сделан ряд отверстий для подвода электрических кабелей и их последующего крепления. Данный метод подключения актуален при необходимости объединения нескольких отдельных проводов в один кабель.

Практические советы о том как подключить трёхфазный счётчик электричества

Подготовка к монтажу

Бывают счетчики, предназначенные для учета электроэнергии с другими параметрами, но они имеют специальное назначение.

Как подключить однофазный счетчик Если расшифровать схему, получается следующий порядок подключения: К 1 и 2 клемме подключаются фазные провода.

Они могут быть как металлическими, так и пластиковыми.

Была ли Вам полезна данная статья? Сейчас принято в частных домовладениях устанавливать счетчики на улице, для предотвращения хищения электрической энергии.

Схемы подключения однофазного и трехфазного электросчетчика

Срок службы электронных счетчиков производители декларируют в течение не менее 30 лет, а интервалы времени между их поверками составляют от 10 до 16 лет. Заключительный этап работ: опломбировка Опломбировка — это обязательная процедура, которая производится представителем электроснабжающей организации.

Такой счетчик будет расцениваться, как обычное электротехническое устройство, к примеру, как автомат или УЗО. Приходящая нейтраль

Основные характеристики, на которые нужно обратить внимание перед выбором оборудования Правильный выбор электросчетчика должен начинаться с изучения его характеристик, которые должны соответствовать его условиям эксплуатации

Навигация по записям

Правила хорошего тона, требуют, чтобы подключение вводного кабеля производилось на верхние клеммы автоматического выключателя. Схема подключения трехфазного счетчика Схема подключения однофазного электрического счетчика: делаем всё правильно Для учета расхода электрической энергии существуют специальные приборы, которые хорошо знакомы нам как электросчетчики. Они опрессовываются клещами можно зажать пассатижами. Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. В современных электронных счетчиках даже есть функция электронной пломбы, когда все случаи вскрытия клеммной крышки регистрируются и заносятся в память устройства.

Также данные приборы могут быть электронные и аналоговые. Итак, что же потребуется для подключения электросчетчика, каким образом производится подобное подключение и насколько сложным будет монтаж счетчика электроэнергии своими руками — будем разбираться. При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года. При затяжке клемм электросчетчика и другого оборудования следует обеспечить нормальный контакт.
схема подключения однофазного счетчика

Правильное подключение

Для человека несведущего в электрике процесс подключения покажется очень простым. Конечно, необходимо для этого схема подключения однофазного счетчика электроэнергии. Где ее взять? Производитель об этом сам позаботился. В сопроводительных документах к прибору вы всегда найдете инструкцию, где данная схема показана на рисунке и описана словами.

Правда, иногда встречаются ситуации, когда аннотацию подключения не нашли. Что делать тогда? И здесь производитель приходит вам на помощь. Просто открутите крышку клеммной коробки, снимите ее и переверните обратной стороной к себе. Именно на обратной стороне схема подключения счетчика и расположена. Она нанесена на пластмассовую поверхность методом теснения.

Как было сказано выше, подключить однофазный счетчик электроэнергии своими руками несложно

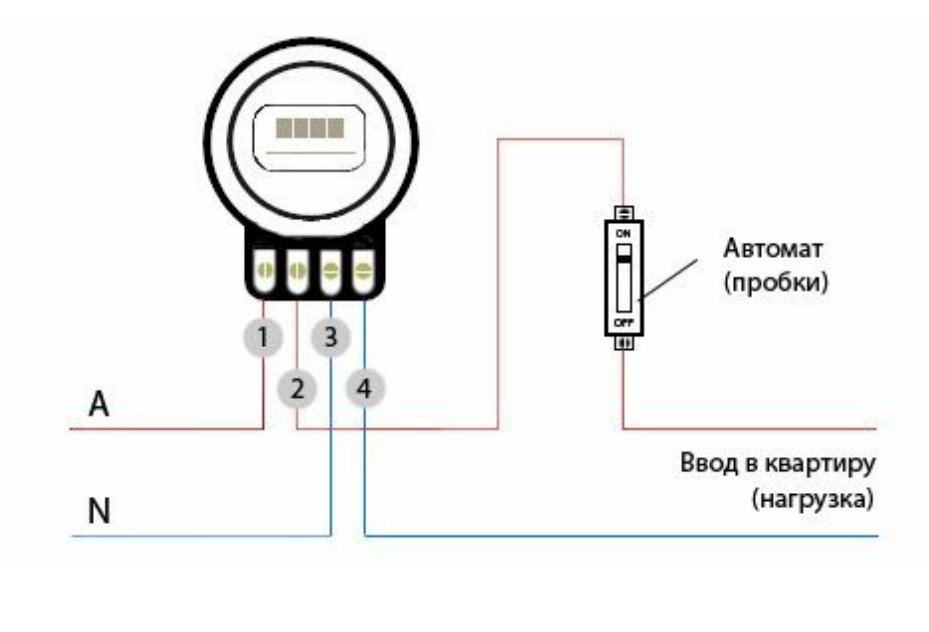

Это вы поймете, обратив внимание на рисунок ниже

Что из данного рисунка видно?

Во-первых, это четыре клеммы подключения.
Во-вторых, две первые клеммы предназначаются для фазы, две последние для нуля. Кстати, клеммы пронумерованы, так что ошибиться просто невозможно.
В-третьих, фазный контур (питающий) подключается к клемме номер один, выходной к клемме номер два. Далее провод идет на автомат. К клемме номер три подключается входной нулевой контур, к четвертой выходной.

То есть, все достаточно просто. Здесь главное не ошибиться. Вот такие правила и схема подключения однофазного электросчетчика.
