Чем отличается однофазный счетчик от трехфазного

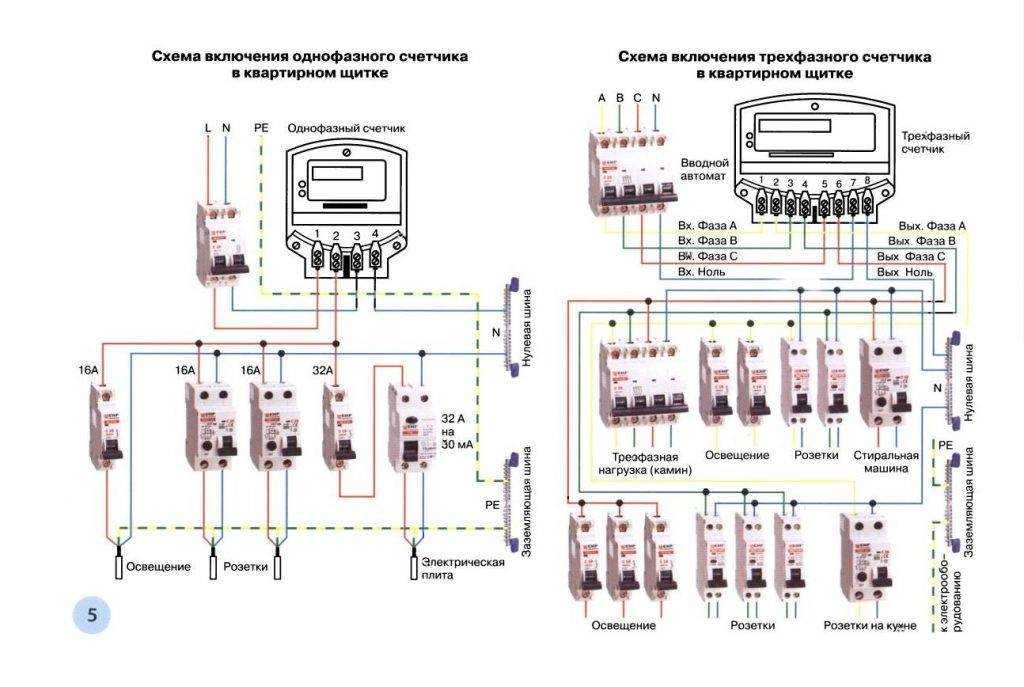

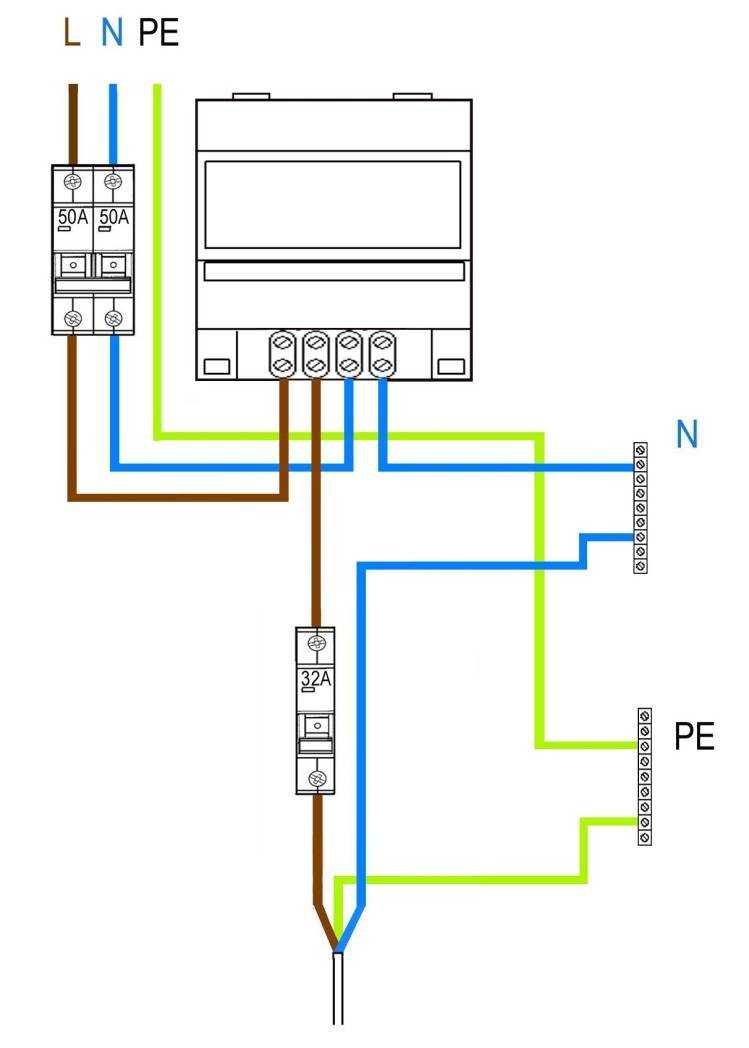

Схема подключения однофазного электросчетчика

Подготовительные работы

Для соблюдения правильности технологии монтажа, нужно придерживаться следующего алгоритма действий:

1. На настенном боксе откручиваются все болты или шурупы, держащие крышку на месте, после чего она снимается.
2. Бокс устанавливается на стену, причем высота его монтажа должна быть в промежутке от 0,8 до 1,7 метра. Этот параметр регламентируется действующими официальными правилами по технике безопасности при работе с высоким напряжением.
3. Выбор элементов для крепежа осуществляется на основании материала, из которого изготовлена стена.
4. Закрепленный на стене бокс будет иметь несколько монтажных реек, как уже было сказано, и нулевую шину.

Фактически, все современные модели счетчиков являются представителями модульной разновидности, поэтому тип подключения у них унифицирован: он производится на монтажную рейку. Их преимуществом является не только использование абсолютно безопасных и негорючих материалов в собственной структуре, но также и значительная легкость понимания и реализации технологии установки.

Какой же прибор выбрать?

Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток

А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

• значение номинальной частоты: 50Гц
• значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

• значение номинального-максимального тока: А, 5-10, 5-50, 5-100
• максимальное значение полной мощности, потребляемой током: до 0,2ВА
• включение: трансформаторное и непосредственное
• регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет). Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети

А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии

Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные

Например, двухтарифные заключаются в комбинации позиций «день-ночь «, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.

Отличия трехфазного электросчетчика от однофазного

Однофазный электросчетчик монтируется в двухпроводных сетях, трехфазный прибор учета — в трехпроводных и четырех проводных. Различают трехфазные электросчетчики непосредственного включения, трансформаторного включения по току (полукосвенного включения) и трансформаторного включения по току и напряжению (косвенного включения). Номинальное фазное напряжение для счетчиков непосредственного и полукосвенного включения составляет 3х230 В, косвенного включения 3х57,7 В. Счетчики непосредственного включения применяются там, где максимальные токи потребления по каждой фазе не превышают 100 А (или максимальная мощность не более 69 кВт. Счетчики полукосвенного включения применяются если максимальная мощность превышает 69 кВт. Счетчики косвенного включения применяются только на подстанциях. Частота переменного тока — 50 Гц. Однофазные приборы учета нашли применение на объектах бытового, офисного, административного назначения, тогда как трехфазные устанавливаются на промышленных предприятиях, где используется электрооборудование высокой мощности. Трехфазный прибор может корректно функционировать и в двухпроводных сетях. Однако он стоит в 2-3 раза дороже, на установку требуется специальное разрешение. Устанавливать его в жилых помещениях площадью менее 100 м² при отсутствии мощных электроприборов экономически нецелесообразно.

Трехфазный электросчетчик может использоваться как самодостаточный прибор или интегрироваться в систему автоматизированного учета расхода электроэнергии. Основное назначение — измерение активной и реактивной электрической энергии в соответствии с действующими ГОСТами, отображение показателей расхода.

Одним из наиболее удобных и функциональных решений считаются модели торговой марки Пульсар производства российской . Они соответствуют требованиям ТР ТС 020/2011, 004/2011, осуществляют замеры электроэнергии в соответствии с ГОСТ 31818.11–2012, 31819.212–012, 31819.23–2012, определяют качество электроэнергии в соответствии с ГОСТ 30804.4.30–2013.

Схема полу косвенного подключения

Достаточно трудно сделать компактный прибор на большие токи. Именно поэтому для токов в сети более 100Ампер, подключение трехфазного счетчика делается через измерительные трансформаторы. Работает такая схема в цепях до 0,4 кВ.

При такой схеме трансформаторы тока устанавливаются в кабельном отсеке на каждый фазный провод. От трансформаторов тока прокладываются линии учёта до счетчика. Сечение проводов линии учета 1,5 (можно 2,5) мм.

Расключение счетчика делается через клемную колодку, которая располагается (обычно) вблизи счетчика и правильно называется, коробка переходная испытательная КИП или КИИ 5/25.

При данной схеме подключения, счетчик установлен удаленно от кабельных линий, что и хорошо.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

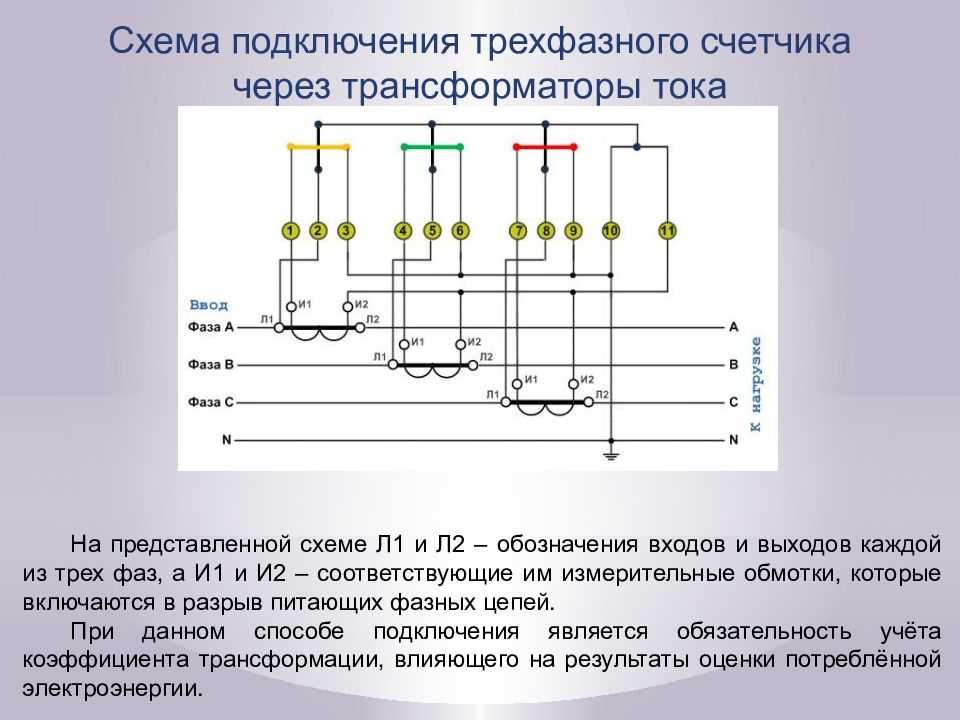

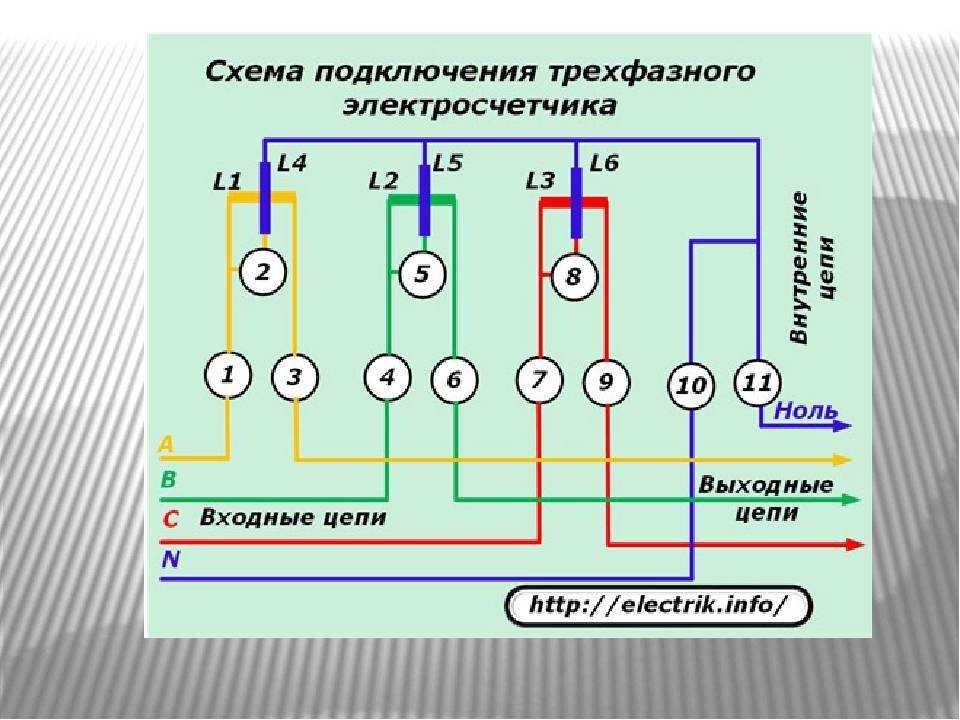

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

1. Правильный выбор сечения монтажных проводов.
2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

• Л1 – на ввод питающей линии;
• Л2 – выход на нагрузку;
• И1 – на ввод счетчика;
• И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

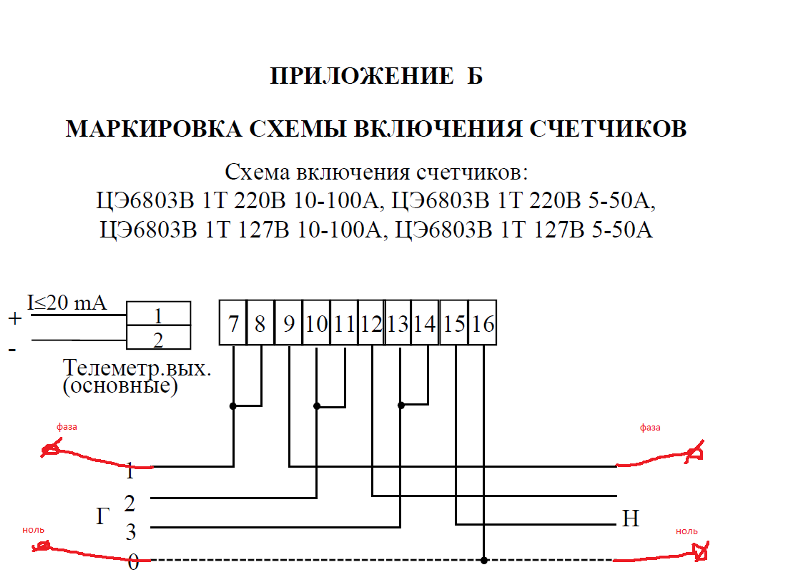

Схема подключения однофазного электросчетчика с трансформатором тока

Подключение трехфазного счетчика полукосвенного включения

Данные приборы включаются в сеть через трансформаторы тока, благодаря чему появляется возможность использовать их в сетях с довольно высокими мощностями (до 60кВт). Используя такой способ учета, для определения расхода нужно разность показаний умножать на установленный коэффициент трансформации.

Существует несколько разновидностей подключения счетчиков полукосвенного подключения.

1 Подключение трансформаторов тока «звездой»

Процесс подключения проводов имеет вид:

• контакты 3, 6, 9, 10 – замыкаются и подключаются к нулевому проводу;
• контакты И2 – замыкаются, подключаются к клемме 11;
• 1 – к И1 фазы А;
• 4 – к И1 фазы В;
• 7 – к И1 фазы С;
• 2 – к Л1 фазы А;
• 5 – к Л1 фазы В;
• 8 – к Л1 фазы С.

Рисунок — Схема подключения «звездой»

Нюансы выбора счетчика на 3 фазы

Счетчик с креплением на din-рейку

Качественный счетчик электроэнергии трехфазный обеспечит точность контроля энергозатрат и экономию финансов. При покупке прибора следует учитывать:

• Параметры напряжения, с которыми совместим аппарат, указываются на корпусе или в паспорте.
• Если установка производится на улице, требуется ознакомиться с допустимым разбегом температур.
• На учетном устройстве должны быть черные или красные пломбы на винтовых соединениях. На электронном приборе она одна, на индуктивном – две.
• Минимальный срок проверки прибора – раз в 8-16 лет. Меньшее время обозначает счетчик низкого качества.
• Наличие сертификата соответствия отечественному ГОСТу и разрешение на установку на территории РФ.
• Тип монтажа. 3-х фазный счетчик для фиксации затрат электроэнергии крепится на болты или дин-рейку.
• Срок пломб – должны находиться на счетчике не более 1 года.
• Класс точности качественного учетного аппарата – не менее 2.
• Показатели мощности. Если все приборы квартиры в сумме используют не больше 10 кВт, подойдет модификация на 60 А. Показатель от 10 кВт предусматривает установку устройства на 100 А.
• Автоматизированный контроль расхода нужен, чтобы правильно показать сведения представителям энергокомпании.
• Наличие тарифных планов. Двухтарифные модели предусматривают график с 7 утра до 11 вечера и с 11 вечера до 7 утра. Ночной тариф предусматривает расходование на 50 меньше электричества.

Основные виды электросчётчиков

Поскольку установить прибор нужно не только в целях экономии, но и по требованию закона, к его выбору следует подойти ответственно. Итак, на сегодняшний день производители предлагают следующие виды устройств учёта:

• механический (индукционный) — фиксирует расход электричества посредством работы катушек;
• электронный — показания фиксируются микросхемами.

Люди старшего поколения хорошо знакомы со счётчиками, у которых за стеклом вращался диск. Это и есть механический электросчётчик. Суть его работы довольно проста: две катушки (токовая и напряжения) создают магнитные потоки, вращающие диск. Дисковая ось посредством зубчато-винтовой передачи взаимодействует со счётным механизмом, и информация передаётся на барабаны с цифрами. Эта модель до сих пор распространена среди населения, так как стоит дёшево, проста в использовании и подключении.

Но время и технологии не стоят на месте, поэтому постепенно индукционные приборы заменяются электронными. Очевидно, что стоимость такого новшества будет выше, но это не только не ударит по кошельку покупателя, а, наоборот, поможет сэкономить приличную сумму на более точном учёте энергии, плюс ко всему позволит рассчитать ночной и дневной тарифы.

Необходимость в трёхфазном учете

Согласно требованиям действующих нормативов, при возрастании величины потребляемой объектом мощности до значений 15-20 кВт и выше должна применяться трехфазная система питания. Объясняется это тем, что при указанных мощностях величина электрического тока в цепях может достигать 70-ти Ампер, что считается недопустимым для городских квартир.

Дополнительная информация. Для обеспечения нормального режима работы многоквартирной сети потребуется электрический кабель с сечением жил порядка 10 мм², монтаж которых практически невозможен в реальных условиях.

При данных показателях потребления действующими положениями ПУЭ предписывается использование системы энергоснабжения, рассчитанной на 380 Вольт. Учёт расходуемой энергии в этом случае обеспечивается подключением трехфазного электросчетчика непосредственно в питающую цепь.

Потребляемая при этом мощность распределяется между тремя фазными жилами, вследствие чего ток в каждой из них снижается примерно до 2,5 Ампер. Благодаря такому подходу, сечение жил подводящего кабеля, к которому подключается вся электросеть, можно будет уменьшить до значения порядка 2,5 мм².

Зависимость сечения проводников от протекающего по ним тока или от потребляемой нагрузкой мощности представлена в отдельной таблице (смотрите https://elquanta.ru/schetchiki/podklyuchenie-schetchika.html). Понятно, что при уменьшении этого параметра снижается и стоимость всей электропроводки, а также существенно упрощается ее монтаж.

Переход на современную и универсальную трехфазную схему питания предпочтителен и с точки зрения поддержания требуемого температурного баланса, обеспечивающего безопасные условия эксплуатации всей системы электроснабжения.

Естественно, что этот способ организации электропитания и учёта в частном доме потребует значительных по величине материальных издержек. Так что всем желающим воспользоваться преимуществами трехфазного подключения необходимо заранее определиться со своими финансовыми возможностями.

Особенности конструкции и работы

Стандартная схема счетчика на три фазы Для понимания принципов работы 3-х фазного счетчика в сети с номинальной мощностью от 15 кВт стоит разобраться в его конструкции. Стандартный аппарат состоит из таких частей:

• разборный корпус;
• две обмотки – напряжения и токовой;
• алюминиевый диск;
• магнитный стопор диска;
• червячная передача;
• счетное устройство.

Принцип действия устройства зависит от его типа.

Аналоговые модели

Трехфазный электросчетчик трансформаторного включения Электрическая энергия проходит через токовую катушку, создавая электромагнитное поле. Далее образуется вихревой ток, который обеспечивает вращение алюминиевого диска. Сила кручения передается через червячную передачу за счетный механизм, фиксирующий расход электричества.

Чем выше нагрузка на катушку, тем быстрее отсчитываются киловатты.

Электронные модели

В конструкции счетчика имеется аналого-цифровой преобразователь. От него на микросхему по частотному графику поступают импульсы. Микросхема трехфазного электронного счетчика запоминает информацию и выводит ее на экран.

Новые правила подключения

По требованиям подключения токи в каждой из нагрузочных цепей A, B и C должны быть примерно одинаковы

Подключать приборы учета электроэнергии в частных домах можно различными способами. Выбор той или иной схемы включения трехфазного счетчика определяется мощностью обслуживаемых нагрузок, а также типом самого учетного прибора. В новой редакции ПУЭ под номером 7 особо оговаривается порядок установки и подключения трехфазных и однофазных приборов учета. Правильный подход к решению этого вопроса сводится к выполнению следующих рекомендаций:

• подключать 3-х фазные электросчетчики следует по самой простой и надежной схеме коммутации;
• используемые при этом трансформаторы тока должны соответствовать коэффициенту перерасчета, предусмотренному для выбранного образца счетчика;
• при подключении электронного прибора обязательно соблюдение равномерности загруженности каждой из фаз питающей линии.

Последнее требование предполагает, что токи в каждой из нагрузочных цепей A, B и C должны быть примерно одинаковы. Нарушение этого правила влечет за собой перегрузку нейтрального проводника и постепенное его разрушение. Специалисты называют это неприятное явление «отгоранием нуля». Оно опасно тем, что при обрыве нуля совмещенный нейтральный проводник утрачивает свою защитную функцию. В такой ситуации опасность случайного поражения высоким напряжением работающего на электрооборудовании оператора резко возрастает.

При рассмотрении способов крепления учетного прибора в распределительном щите выделяются следующие подходы:

• фиксация посредством трех крепежных винтов (этот метод подходит для корпусов счетчиков типа S или Ш);
• монтаж прибора учета на специально оборудуемую в щите DIN-рейку (для корпусов R или P).

Во втором случае положение крепежной направляющей регулируется таким образом, чтобы отверстия на корпусе прибора и ее собственные прорези полностью совпадали.

Нет света или проблема с индикацией

Если не включается лампочка подсветки внутри холодильного отделения, то вероятных причин неисправности всего три:

• Лампа накаливания просто перегорела, и ее надо заменить.
• Сломалась клавиша-толкатель (вылетела пружинка). В этом случае целесообразно будет заменить весь блок подсветки вместе с плафоном и кнопкой.
• Обрыв в электроцепи холодильника. В этом случае не обойтись без помощи квалифицированного специалиста.

Если не горит индикатор питания или конкретных режимов работы холодильника Стинол, то самая простая причина – отсутствие тока в сети или механический переключатель на передней панели находится в положении «0» или «выкл». Если проблема не в этом, тогда на лицо нарушение контактов в системе индикации или выход из строя модуля управления.

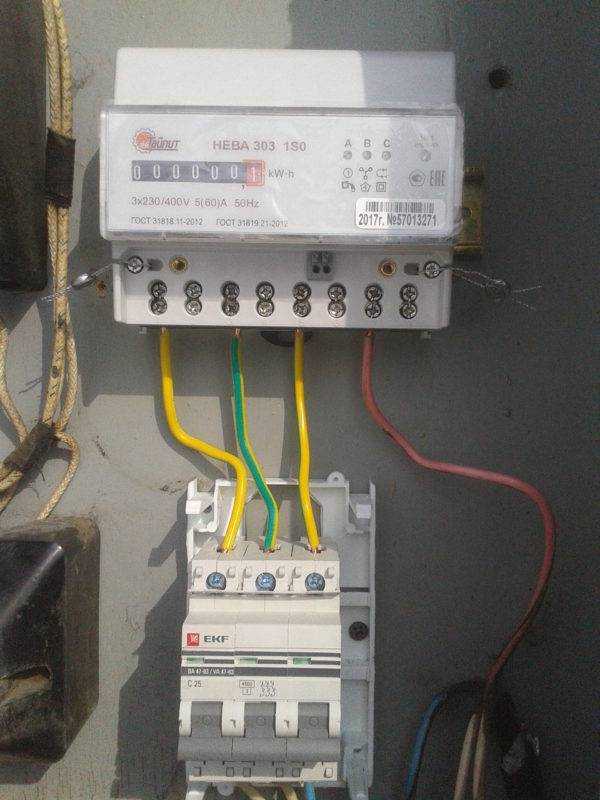

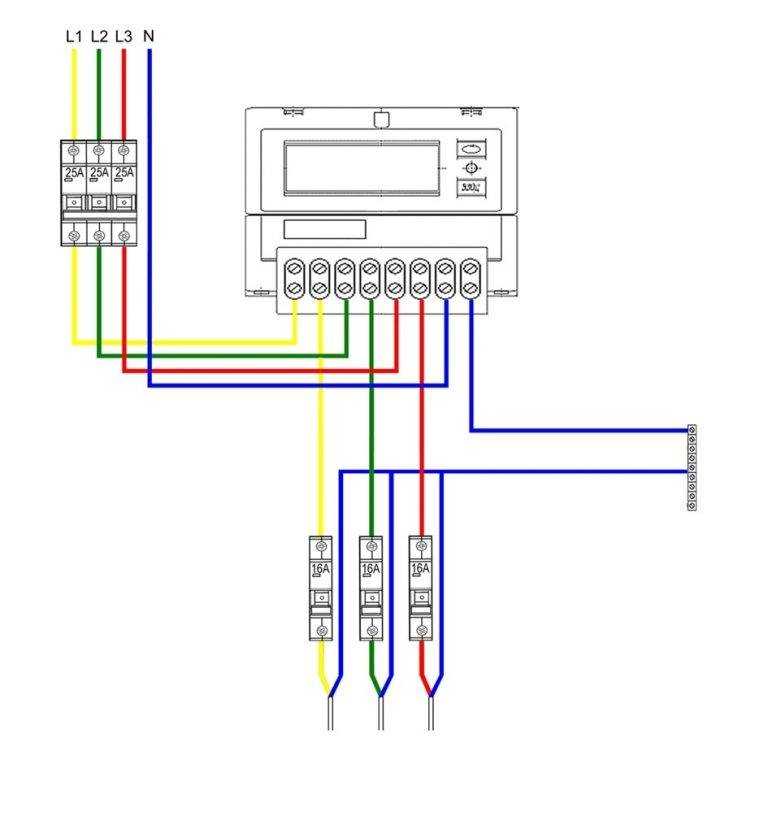

Подключение трехфазного счетчика прямого включения

13 Июл 2018г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Газовый счетчик вк g4t на сайте gazo-schetchik.ru

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним. Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат. С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем. С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

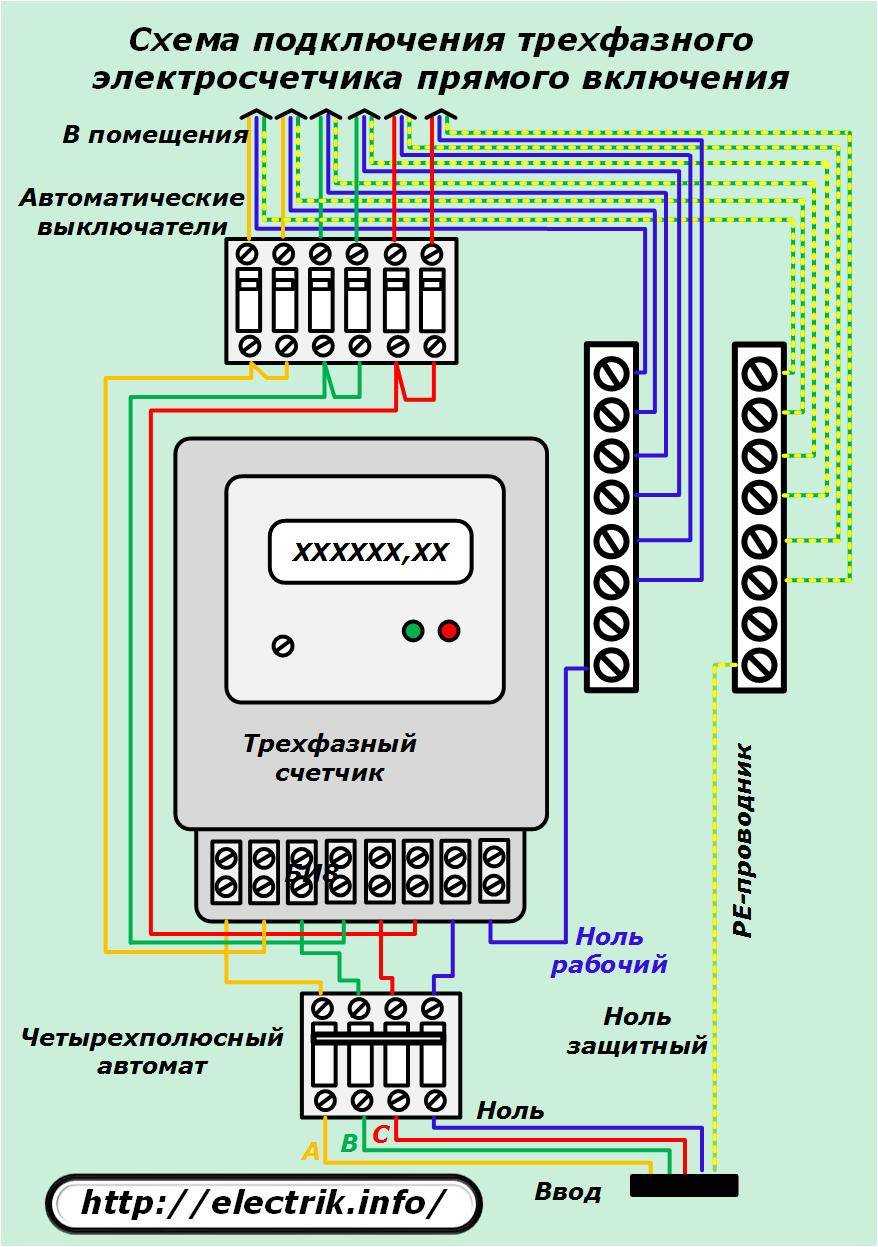

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Трёхфазный счётчик

Электросчётчики разделяются на одно- и трехфазные и предназначены для сети с напряжением 220 В и 380 В соответственно. Как правило, однонаправленный учёт осуществляется в зданиях с небольшой потребляемой мощностью (10 кВт). При прочих равных условиях трёхфазный прибор выигрывает в главном — позволяет подключать такие приборы, как электрические обогреватели, индукционные и стеклокерамические варочные панели.

Относительным минусом такого прибора является обязательное получение разрешения на его установку. Также из-за его довольно крупных размеров необходимо позаботиться о том, где и как подключить 3х фазный счётчик. При выборе устройства стоит руководствоваться максимальными показателями силы тока, от которых будет зависеть способ его монтажа.

Варианты прибора

Такое устройство реально позволяет сэкономить, поскольку почти все его модели снабжены функцией дневной и ночной тарификации. В зависимости от потребностей можно выбрать электросчётчик с учётом места эксплуатации — для бытовых или производственных целей. Разделяют три вида 3-фазных счётчиков:

• прямого включения (подключаемые к сети);
• полукосвенного включения (подключаются с помощью трансформатора);
• косвенные (только через трансформаторы напряжения).

Подключение устройства

Перед началом работ следует удостовериться, что монтажный план разработан верно, а также на электросчётчике присутствуют все необходимые пломбы. Прибор прямого включения прост в установке, но стоит внимательно изучить инструкцию к нему. Главная особенность подключения устройства — соблюдение цветового порядка подсоединения проводов.

Монтаж начинается с того, что проводники нужно освободить от изоляции, а затем подсоединить к выключателю. Следующим этапом станет подключение фазы. Работу стоит начинать от правого края прибора, вводя проводку с нечётных зажимов. К двум крайним контактам подключается «ноль». Трёхполюсные автоматы нужно установить после окончания подключения устройства.

Если говорить о том, как подключить счётчик трёхфазный полукосвенного включения, то нужно отметить, что перед началом работ необходимо установить разделительный трансформатор. Специалисты используют различные схемы подключения этого вида прибора, из которых часто используются всего три:

• десятипроводная, где первая тройка — фаза А, с 4—6 — В, следующие два — фаза С, а десятый — «ноль» (нейтральный);
• использование клеммной коробки;
• схема «звезда» — подключение с заземлением, где объединяют однополярные выходы и обмотку в общую точку, которая затем присоединяется к нейтральному проводу.

Схема подключения трёхфазного счётчика через трансформаторы тока применяется не только для того, чтобы иметь возможность пользоваться мощными электроприборами. Основная её задача — уменьшение первичных токов и напряжений до безопасного значения.

Косвенное включение предназначено для высоковольтных соединений и используется в производственных целях. Подобный вид счётчиков никогда не применяется в быту.

Трёхфазные приборы учёта обладают рядом существенных преимуществ в сравнении с однофазными моделями. Их главным плюсом являются простота устройства и монтажа.
