Штепсельные двухполюсные розетки с заземлением: технические характеристики

Установка розеток штепсельных

Работы в осветительных цепях должны выполняться после отключения напряжения и выполнения мероприятий, препятствующих его несанкционированному включению, с использованием инструмента с изолирующими рукоятками.

Освещение места работ после отключения напряжения РЕКОМЕНДУЕТСЯ выполнять аккумуляторными фонарями.

Снимите крышку розетки (рис.4 поз.8) и дополнительно проверьте индикатором отсутствие тока на контактах подводящего провода (рис.4 поз.7).

Конструкция штепсельных розеток (рис.4) для скрытой электропроводки предусматривает присоединение к ним электропроводки (рис.4 поз.7) после закрепления розетки в монтажной коробке (рис.4 поз.1) на стеновой панели. Это предохраняет провода от лишних изгибов.

Розетка закрепляется в монтажной коробке (рис.4 поз.1) распорными лапками (рис.4 поз.2), которые при ввёртывании винтов (рис.4 поз.3) расширяются и упираются в обойму монтажной коробки и таким образом фиксируют корпус розетки (рис.4 поз.4).

Если подвёртывание винтов (рис.4 поз.3) не закрепляет корпус розетки (рис.4 поз.4) в коробке, под распорные лапки (рис.4 поз.2) нужно подложить прокладку, лучше всего из плотного картона.

Затем подтяните контактные винты (рис.4 поз.6) у контактных проводов (рис.4 поз.7). Зачистите контактные гнёзда (рис.4 поз.5) концом лезвия отвертки и слегка обожмите их плоскогубцами.

Схема подключения штепсельной розетки для скрытой электропроводки показана на рис.4.

Контактные гнёзда (рис.4 поз.5) штепсельных розеток с фигурными пружинами обычно выпускаются с закрывающимися крышками (рис.4 поз.8) определенной формы и цвета. Если крышка такой розетки кажется Вам подозрительной, то РЕКОМЕНДУЕТСЯ вывернуть крепящий крышку винт (рис.4 поз.9) и снять её.

Следует помнить, что прикасаться к деталям гнёзд розетки (рис.4 поз.5) можно только после отключения тока.

Если гнёзда розетки в полной целости и сохранности, надо вставить в них штифты штепсельной вилки (рис.4 поз.10) и покачать её, чтобы проверить плотность гнёзд и отсутствие зазоров между фигурными пружинами(рис.4 поз.5).

Неплотное прилегание штепсельной вилки к стенкам гнезда (рис.4 поз.5) — вызывает искрение розетки.

Зазоры между гнездом (рис.4 поз.5) и штифтом штепсельной вилки (рис.4 поз.10) могут возникнуть сразу в конструкции тех розеток, в которых с самого начала не было предусмотрено цилиндрических пружинок.

Фигурные пружинки (рис.4 поз.5) гнезд розетки от веса штепсельной вилки (рис.4 поз.10) и шнура, от периодической вставки и вытаскивания штифтов штепсельной вилки — расходятся в стороны.

Для устранения этого дефекта необходимо:

1. отключить от сети штепсельную розетку (рис.4), снять и разобрать её;
2. отверстия гнёзд (рис.4 поз.5) сузить, сдавливая фигурные пружинки плоскогубцами;
3. для того чтобы впредь меньше деформировать пружинки гнезд, следует слегка смазать штифты штепсельной вилки (рис.4 поз.10);
4. а затем собрать и подключить розетку в обратном порядке.

Схема подключения штепсельной розетки с защитным заземляющим устройством для скрытой электропроводки показана на рис.5.

.

Бывает и так, что провод, особенно алюминиевый, отламывается, а свободного конца подводящего провода (рис.4 поз.7) не хватает для контакта с клеммой (рис.4 поз.5). Единственный выход — нарастить провод, но это нужно делать не скручиванием проводов, а с помощью клеммных колодок или болтового соединения с шайбами.

Наиболее надёжное соединение получается с помощью специальных зажимов. Такой зажим разработан для соединения алюминиевых жил.

Схема соединения  жил подводящего провода в электропроводке показана на рис.

Пружинная шайба зажима обеспечивает постоянство давления на присоединяемые провода (рис.6 поз.1и 2), а упорная скоба (рис.6 поз.3) предохраняет выдавливание провода из-под шайбы зажима

Соединение проводов можно осуществлять и на клеммных колодках. Современные клеммные колодки для монтажа электропроводки выполнены из полупрозрачного или цветного пластика.

Соединения жил подводящего провода с помощью клеммной колодки

Соединять провода на клеммах можно двумя способами:

1. каждый провод имеет свой винт ;
2. каждый провод проходит сквозь всю клемму под оба винта.

Второй способ  дает более надёжный контакт, как в смысле механического крепления, так и в смысле большей площади контакта тем самым уменьшая вероятность разогрева.

После монтажа следует убедиться, что каждый конец жилы надёжно зажат на клеммах и его нельзя вытащить из перемычки .

Наращиваемый провод должен быть из того же материала, что и основной. Алюминиевые провода с медными сочетаются плохо.

Что такое штепсельная розетка?

Может вас смущает название данного вида изделия, но штепсельная розетка — это обычная розетка, который много в каждом доме и служит для коммутации шнура (вилки) электрического прибора с электрической сетью, то есть для передачи тока от сети к прибору. Их существует множество видов и модификаций на любой вкус. Есть с заземляющими контактами, есть без них, есть накладные, а есть потайные, и я не говорю уже о цветовых решениях и производителях.

Розетки без заземляющих контактов

Розетки с заземляющими контактами

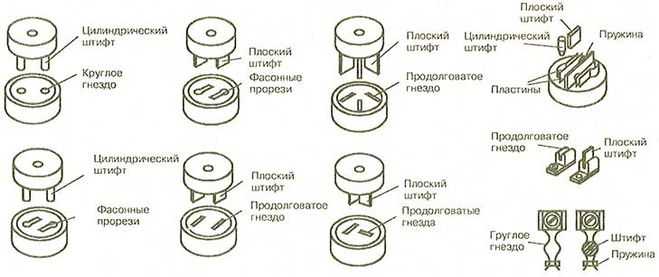

Варианты шпенсельных соединений:

Я бы рекомендовал вам брать розетки с заземляющими контактами, так как они могут вас защитить в случае пробоя тока на корпус электрического прибора. Но если же в вашем доме нет заземления, то и заземляющий контакт следовательно подключать некуда и он вам не особо нужен, но я настоятельно рекомендую сделать в доме заземление, так как оно может уберечь человека от электрического удара, шока, и даже спасти жизнь.

модератор выбрал этот ответ лучшим

Это полное название той самой обычной (привычной) розетки которые в множестве находятся в каждой квартире (доме).

То есть штепсельная розетка это точка которая служит соединением общей электрической цепи с отдельной.

Общая сеть это электропроводка в квартире, а «воткнутый» электрочайник в штепсельную розетку, это отдельная цепь.

Штепсельная розетка обеспечивает контакт (надёжный) между вилкой и разъёмом электросети (бытовой).

Штепсельная розетка может быть как в двухконтактном исполнении, так и с тремя контактами.

Может быть с заземлением и без него.

Есть даже штепсельные розетки с УЗО

(это устройство защитного отключения).

Так же штепсельные розетки делятся по типу установки, наружная и скрытой установки.

Есть влагозащищённые штепсельные розетки (устанавливаются во влажных помещениях, к примеру ванные комнаты, туалеты и.т.д, включая постирочные).

В целом штепсельная розетка состоит из защитного корпуса, колодки и контактов.

Штепсельная розетка это такое приспособление, которое имеет два и более гнезда в которые должна вставляться штепсельная вилка, идентичная по конструкции.

Штепсельная розетка имеет вид короба (открытого или закрытого) сделанного в основном из пластмассы с металлическими крепежами и разъёмами.

К штепсельной розетки приходят провода с электрическим носителем от двух и более.

Предназначена штепсельная розетка для передачи от проводов, которые к ней присоединены, на штепсельную вилку, к которой также присоединены электрические провода, электрического тока.

Штепсельная розетка и штепсельная вилка в совокупе просто называются штепселем.

По сути все электрические розетки называются таким наименованием, как штепсельные розетки. Только отличаются как минимум конфигурацией, вот типы штепсельных розеток по странам:

Штепсельная розетка — это обычная розетка, в которую вставляется вилка!

То есть если есть вилка и она вставляется в розетку, то это и есть штепсельная розетка!

Другое дело, что штепсельный розетки бывают самой разной формы, назначения, возможностей и конфигурации разъёма.

Например вот так отличаются расположения электрических разъёмов в штепсельных розетках разных стран.

Кроме этого отличия, штепсельные розетки имеют разное рода предназначение, например врезные и наружные, закрытого или переносного типа, выдерживающие значительные нагрузки и имеющие несколько посадочных мест для вилок.

Так что штепсельная розетка объеденяет в своём названии, весьма обширный ассортимент электроизделий.

Штепсельная розетка — это та самая привычная нам розетка. Состоит такая розетка из таких основных частей:

1.Основа-изолятор из керамики, либо пластиковый;

2.Контакты из пружинящего материала;

3.Клеммы-зажимы для подсоединения проводов;

4.Корпус из пластмассы, карболита.

Данное устройство (розетка штепсельная) предназначено для подачи питания электроприборам, окружающих нас в быту и на производстве, путем подключения к ней шнура с штепсельной вилкой.

Современным, молодым людям данное слово не знакомо, но людям по старше данное слово знакомо.

Простыми словами можно сказать, что штепсельная розетка — это ни что иное, как обычная, привычная нам розетка. Если обратимся к любимой и всем известной Википедии, то увидим следующее определение.

Виды и размеры

Классификация производится по типу установки, числу входов, виду разъемов, монтажу.

По типу монтажа выделяют внутренние и внешние розетки. Внутренние устанавливаются вместе с контактами и коробкой в стену, что удобно для пользователей. Устанавливаются только на скрытой проводке. Внешние (накладные) используются для наружной проводки и монтируются поверх стены. Процесс монтажа прост, но такие устройства могут быть неудобны в быту.

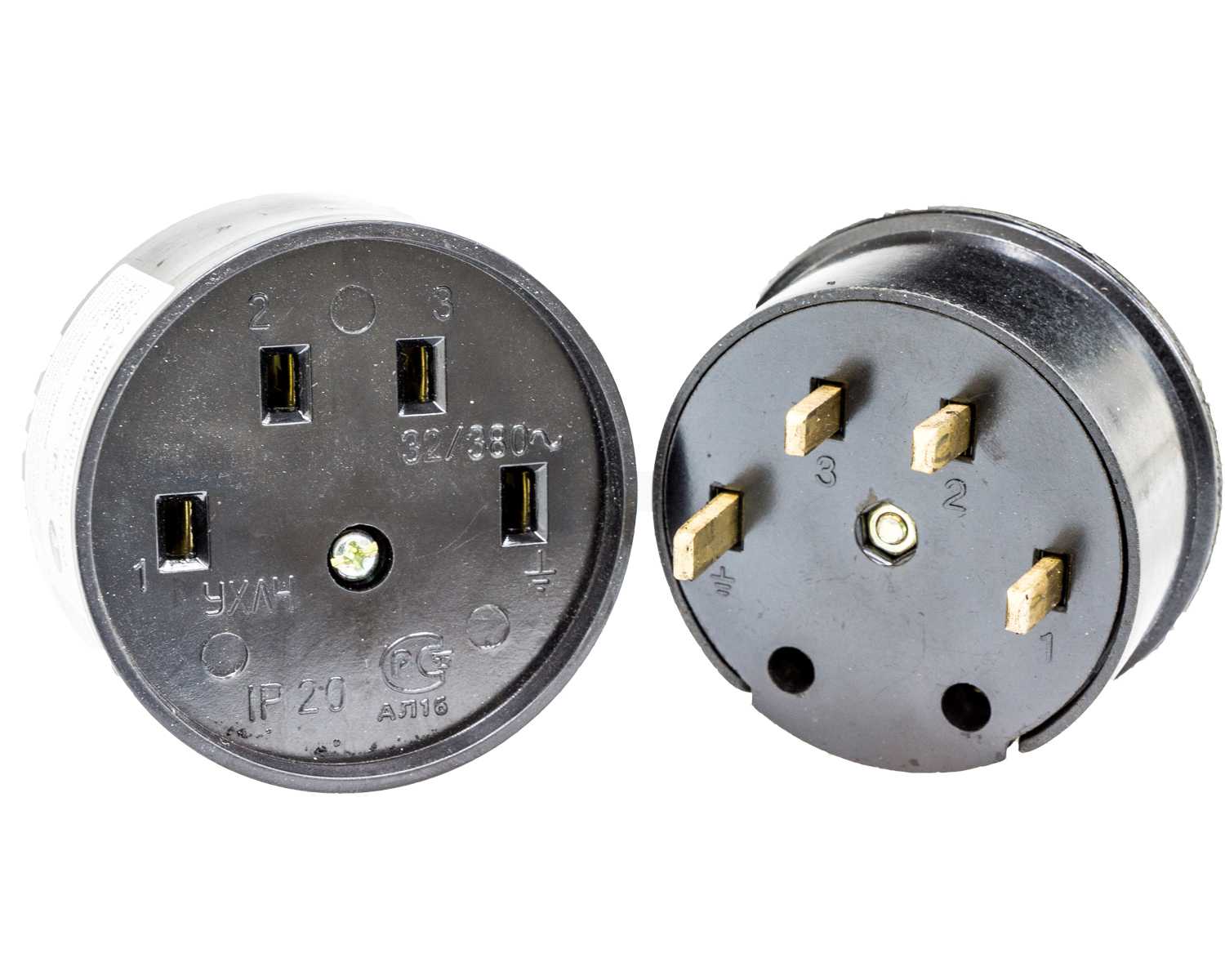

По числу полюсов выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные розетки. В России преимущественно используются двухполюсные устройства.

Внутренние

Монтаж розетки внутреннего типа сложен. Устанавливается напрямую в стену. Корпус – металлический или пластиковый подрозетник, закрепленный на стене на гипс или цементный клей. На подрозетник устанавливается колодка и затягивается винтами.

Утопленного типа

Часто используются в быту, так как выглядят эстетично. Для установки в стене делается специальная ниша, куда крепится монтажная коробка. Недостаток – устройство периодически приходится подкручивать, так как соединение может немного отходить. Для надежного закрепления используют винтовое крепление напрямую к коробке.

При установке прочно прикрепить концы жил к контактам, так как в этом месте чаще всего и происходит выгорание или искрение.

Внешние

Внешние (или накладные) розетки используются при прокладке в кабелях или трубах. Такой тип используется при невозможности прокладки скрытой проводки или в производственных помещениях, в которых необходим постоянный доступ. Внутренне розетки внешнего и утопленного типа практически не отличаются, разница только в виде монтажа. Наружные розетки могут быть дополнительно оборудованы электронным таймером, подсветкой, кнопочным выталкивателем вилки и другими нужными функциями.

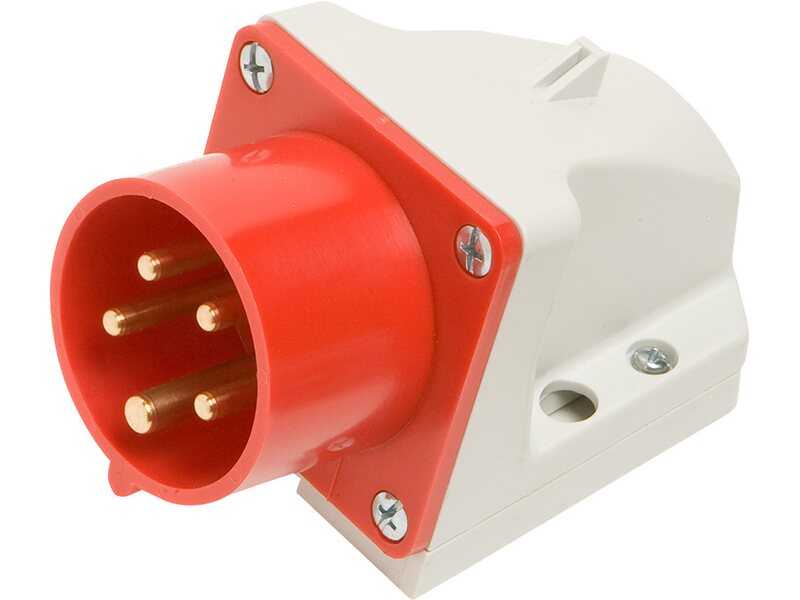

С заземляющим контактом

В современных домах имеются новые требования к электрической проводке. Это обязательное наличие заземляющих контуров. Так как некоторые бытовые приборы являются металлическими электроустановками с большой мощностью. В отличие от традиционных устройств заземляющие розетки имеют 3 (для однофазной сети) или 5 (для трехфазной сети) контактов. В остальном конструкция отличий не имеет.

С защитным контактом

Используются также для нового типа проводки. В штепсельных розетках защитный контакт соединяется с заземляющим проводом. В конструкции устройства имеются специальные гнезда для приемки скобы защитного контакта.

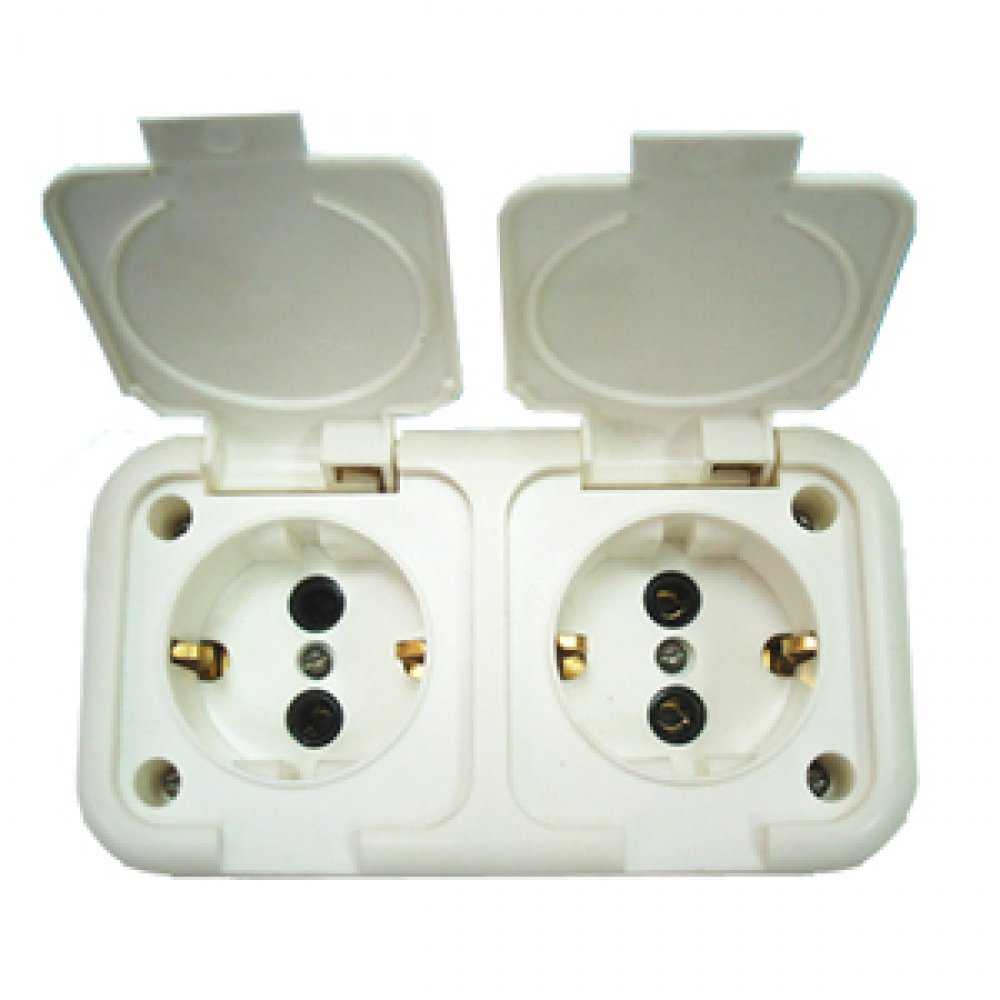

Особенности хорошей герметичной розетки

В дополнение к вышеупомянутой защитной крышке герметичные розетки должны быть дополнительно снабжены высококачественной прокладкой. В случае затопления комнаты прокладка предотвратит риск электрического короткого замыкания, изолируя розетку от большего количества воды. Прокладка должна быть изготовлена ​​из высококачественного материала, благодаря чему будет исправно служить в течение многих лет.

Также не стоит забывать об эстетических качествах. Сегодня влагозащищенные розетки доступны в различных цветах и ​​моделях, поэтому они могут вписаться в большинство интерьеров, независимо от стиля помещения.

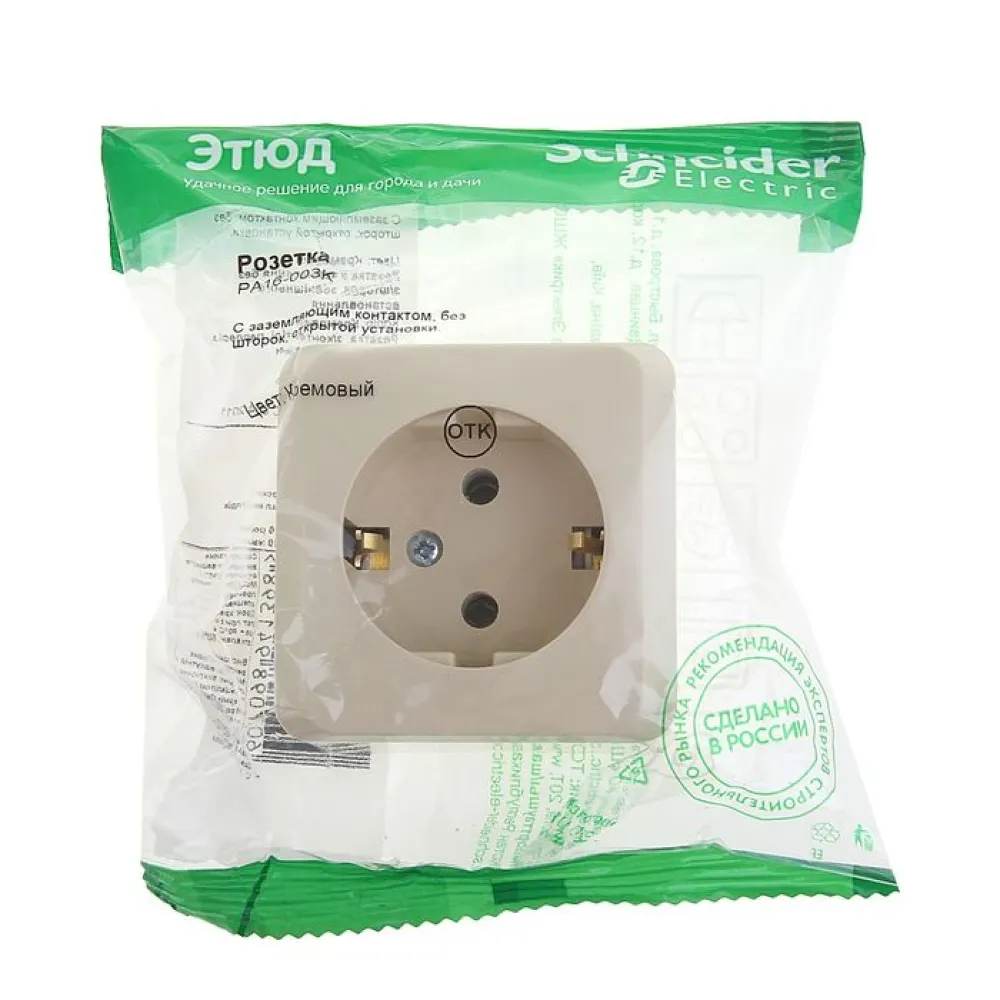

Выбор подходящего изделия

Карболитовые розетки более прочные, но колодка из этого материала обычно встречается в старых образцах розеток

При выборе подходящего образца потребуется внимательно ознакомиться с техническими характеристиками предлагаемых в магазине розеток. При этом необходимо исходить из следующих показателей:

• основные размеры: длина, ширина и глубина;
• количество полюсов: один, два или три;
• способ монтажа: открытый или утопленный варианты;
• наличие заземляющего контакта и дополнительных аксессуаров: светодиодного индикатора сетевого питания, например;
• способ фиксации подводящих проводов: на пайку или под крепежный винт.

Классификация

Штепсельные розетки отличаются по конструктивным особенностям, электрической схеме, числу колодок и иным параметрам. Рассмотрим подробнее каждый из признаков.

По типу конструкции

Конструктивно устройство бывает двух видов:

1. Скрытой установки. Углубляется внутрь стены, а снаружи находится только внешняя часть с местом для вставки штепселя. Крепление узла происходит с помощью лапок, которые с одной стороны упираются в элементы устройства, а с другой — к основанию (к примеру, стене или установочной коробке). Для регулировки крепления применяется специальный винтовой зажим.
2. Наружной установки. В отличие от рассмотренного выше вида, конструктивные элементы такого узла находятся снаружи. Для крепления применяются винты, удерживающие изделие на поверхности. Электрическая часть надежно защищена пластмассовым корпусом. В качестве дополнительных опций может применяться подсветка, крышка от детей, таймер выключения и т. д.
3. Переносные. По сути, это удлинители, представляющие собой вилку и розетку, соединенную шнуром определенной длины.

По электрической схеме

Штепсельные розетки отличаются по наличию контакта, соединяющего металлическую часть электроприемника с заземлением.

Выделяется два вида:

1. С заземлением (три контакта). Применяется в квартирах, домах или иных объектах, где имеется заземляющий контур с низким сопротивлением. Конструкция выполнена таким образом, чтобы заземление происходило раньше подачи напряжения на штепсельную вилку и само оборудование. Особенность обусловлена требованиями безопасности. Применяется для подключения оборудования с металлическим корпусом: стиральная машинка, электрические плиты и т. д.
2. Без заземления. Их легко определить по наличию двух контактов. Здесь не предусмотрено заземляющего разъема, что снижает уровень безопасности при пользовании устройством. В случае попадании фазы на токопроводящий корпус человек может оказаться под напряжением.

По количеству колодок

Конструктивно штепсельные розетки отличаются по числу колодок для подключения.

Они бывают:

1. Одноместные. Применяются для включения только одного прибора. Для увеличения числа разъемов можно использовать переноски или тройники.
2. Двухместные и более. В таких электрических узлах возможно подключение двух и более приборов. Наиболее распространенный вариант — двух- и трехместные розетки.

По типу зажима провода

Важный момент при выборе — тип входных контактов.

Они бывают:

1. Винтовые. Степень затяжки провода регулирует человек.
2. Безвинтовые. Особенность — зажатие провода с помощью специальных пружин. Считаются более надежными, ведь в процессе эксплуатации степень сжатия не уменьшается от вибраций или других воздействий.

Дополнительные особенности

Кроме уже рассмотренных признаков, штепсельные розетки классифицируются и по другим параметрам:

1. По количеству полюсов — двух и трех полюсные.
2. С защитным контактом или без него. Особенность — наличие металлических элементов, соединенных с заземляющим контуром.
3. По наличию шторок. Особенность — наличие специальных заслонок, защищающих детей от попадания напряжения. Открываются только при одновременном сильном нажатии на оба элемента.
4. По материалу выходных и входных контактов. Изготавливаются из латуни или бронзы.
5. Со свитч (RJ-45) и без него. В некоторых моделях предусмотрен разъем для подключения сетевого оборудования.
6. По наличию тумблера. Конструктивно предусмотрен выключатель, с помощью которого можно подавать и снимать напряжение с контактных соединений.
7. Для переносных ламп. Используется для подачи пониженного напряжения (12 В, 24 В) и имеет иную конструкцию во избежание ошибочного включения переносной лампочки в сеть 220 В.
8. По наличию подсветки. В таких девайсах предусмотрен светодиодный источник света, упрощающий подключение в полной темноте. Часто устанавливаются в спальне, прихожей или гостиной.

Приведенная выше классификация позволяет понять многообразие и важность штепсельных розеток и быстрей определиться с покупкой

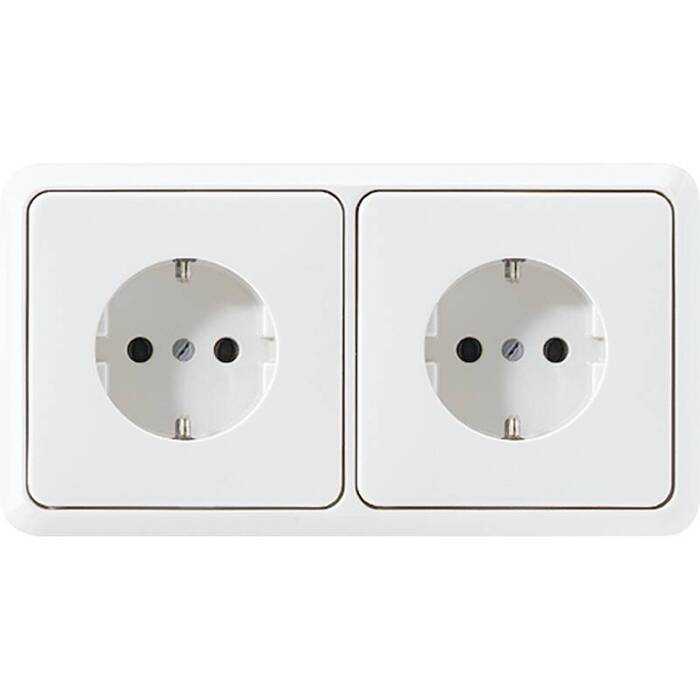

Виды штепсельных розеток с заземлением

Давайте подробнее рассмотрим розетки с заземлением разного вида. Необходимо отметить, что на российском рынке в основном встречаются три основные конструкции. Их название соответствует странам производителям, где они не только изготавливаются, но и в основном применяются.

• Французская розетка с заземлением. В ней заземляющий контакт – это штырь, который входит в штепсель при включении в розетку. Правда, придется под такое соединение искать специальный штепсель с отверстием под этот штырь.
• Немецкая. В этой конструкции заземляющие контакты располагаются по бокам и представляют собой своеобразные зажимы. С их помощью производиться не только подключение заземляющего контура, но и крепление штепселя в розетке.
• Американская. В этой конструкции заземляющие контакты располагаются в отверстиях основных разъемов.

Как показывает практика, в России в основном используются немецкие розетки с заземлением. Конечно, их сегодня выпускают и отечественные производители, поэтому разнообразие форм достаточно большое. Плюс ко всему такие розетки по способу подключения могут быть двух видов: скрытые и открытые (накладные). Скажем прямо, последний вариант сегодня редко используется за счет сложности проведения монтажных работ и подключения, а также за счет потери внешнего вида открытой электропроводки.

Если делать выбор между количеством полюсов и фаз, то оптимальный вариант – розетка двухполюсная с заземляющим контактом трехфазная

Обратите внимание, что эта разновидность бывает и скрытой и открытой. Многие могут сказать, что это трехполюсная розетка, и будут правы. Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники

Вот почему немецкий вариант прижился в нашей стране

Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники. Вот почему немецкий вариант прижился в нашей стране.

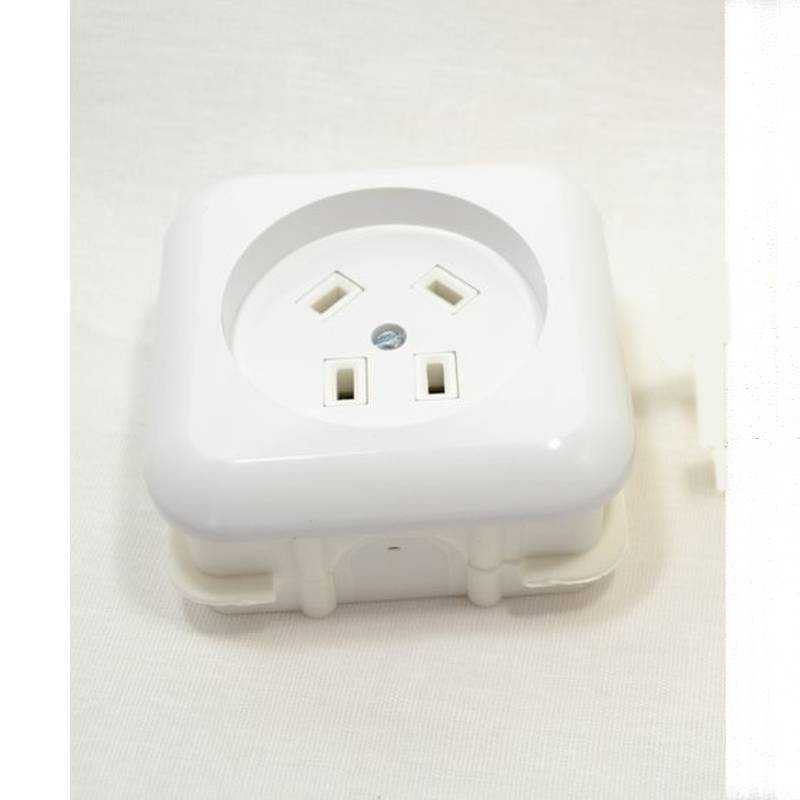

Самая простая конструкция – это штепсельная розетка заземления РЗ 001. Это одноместный вариант, который устанавливается в отверстия в стене, где закрепляется специальными зажимами. Предназначается она для подключения бытовых приборов, работающих от сети переменного тока напряжением 220 вольт и номинальным током не больше 10 ампер. Обычно изготавливают такую розетку из фторопласта с пластиковой декоративной крышкой. Контакты латунные.

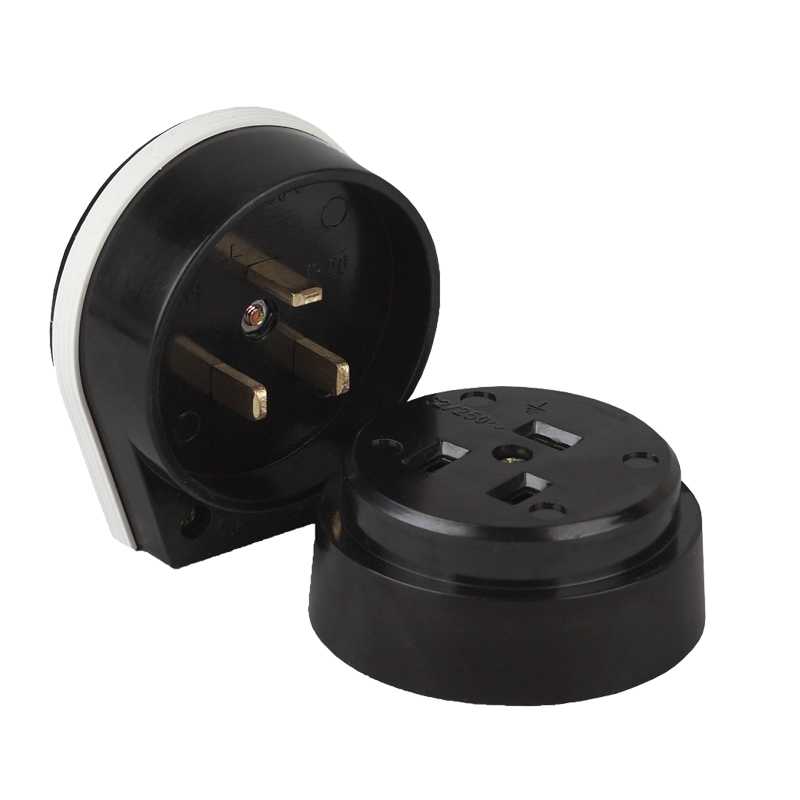

Что касается категории «накладные розетки». Розетка накладная с заземлением часто используется в быту в виде переноски. Под нее устанавливают диэлектрический материал, к которому и крепят, подключают трехжильный кабель и штепсель. Если это сделал профессиональный электрик, то такое устройство можно использовать в качестве переноски. Почему? Все дело в том, что только электрик может точно рассчитать, какую токовую нагрузку может выдержать и кабель, и розетка с заземлением, и штепсель. И хотя на двух последних это обязательно указывается, то с проводом дело обстоит по-другому. Если не учесть суммарную мощность подключаемых к этой переноске бытовых приборов или электрического инструмента, то это гарантия, что кабель нагреется и сгорит.

Кстати, для переносок можно использовать различные розетки, к примеру, неплохо будет использоваться розетка двойная наружная с заземлением. Это увеличит число подключаемых потребителей.

Заземляющие контуры с защитными функциями, к примеру, с зануляющими, это современное требование электробезопасности. С появлением большого количества бытовых приборов, которые используются человечеством каждый день, повысилась и вероятность ударом электрическим током. И только защитные качества сети и самих приборов помогают избежать больших неприятностей.

На каком расстоянии устанавливают в комнате

Разберем европейские, советские варианты монтирования разъемов, узнаем высоту от пола.

Евростандарт установки

Этот термин стал популярным после внедрения определения «евроремонт». Некоторым пользователям удобно следующее расположение розеток и выключателей:

• выключатели на расстоянии 90 см от поверхности пола (проходя мимо и не поднимая руки, человек фиксирует освещение в помещении);
• монтирование электроисточников на высоте 3 см от пола (на таком расстоянии можно спрятать провода и удобно пользоваться бытовыми приборами).

При выборе евророзеток нужно знать, что диаметр штырей и длина между ними больше, чем у российских моделей. Сила тока импортных устройств равна 10-16 ампер, российских – не более 10. Поэтому в такие разъемы можно вставлять более мощные приборы.

Советские стандарты

Раньше розетки фиксировали на высоте 90 см от пола, выключатели – на расстоянии 160 см. Эти показатели ничуть не хуже евростандарта и имеют ряд преимуществ:

• вилку можно вставить в электроразъем, не нагибаясь;
• маленькие дети не достают до разъема, поскольку он установлен на высоте;
• такое нахождение удобно для техники, которую не требуется постоянно включать в сеть (кондиционеры).

Минимальная высота от пола

Правила по устройству электроустановок и проектированию жилых сооружений не содержат четких требований к расположению розеток и выключателей касаемо напольного покрытия, стен и других элементов.

В Правилах Устройства Электроустановок зафиксировано, что расстояние от устройств и газопровода должно быть выше 50 см. В ванной можно размещать на расстоянии 60 см от раковины.

На какой высоте устанавливаются штепсельные розетки

В СП указано, что электроустановки нужно монтировать в любом месте на высоте до 1 метра.

Не указывается расстояние от розеток для подключения электроплит и кондиционеров. В школах, ДДУ ставят на высоте 180 см от пола. Рекомендуемая длина от напольного покрытия составляет 1 метр.

Высоту и расстояние определяет владелец помещения. В некоторых случаях действуют правила:

• розетки размещают не ближе полуметра к газопроводу;
• на кухне и в ванной электроустановки ставят на расстоянии выше 60 см от поверхности пола, водопровода.

Штепсельные разъемы в домах должны быть защищены специальным устройством, которое закроет к ним доступ при вытянутых вилках.

После завершения монтажа разъемов для электрических приборов и выключателей ПУЭ указывает о необходимости проведения работ касаемо электроизмерения. Они позволят выявить нарушения, возможные неполадки и полностью обезопасить процесс использования в повседневной жизни.

Для грамотного и удобного размещения разъемов и выключателей сначала рекомендуется определить, в какую сторону открывается дверь. Затем расставляют выключатели со стороны ручек на дверных полотнах. Делают это на расстоянии от 80 см до 1 метра в зависимости от роста проживающих.

Размещение электроустановок связано с разновидностью помещения:

• в длинном коридоре, на лестничном проеме монтируют источники в начале пути и конце;
• в гостиной и спальне комфортно, когда выключатели расположены при входе в комнату и рядом с диваном, кроватью, чтобы упростить процесс пользования освещением.

Длину электроустановок от пола нужно выбирать с учетом того, из какого местоположения они будут доступны. К примеру, при входе в комнату выбирают высоту 90 см, рядом с креслом, кроватью – 60 см, чтобы было удобно дотянуться рукой.
