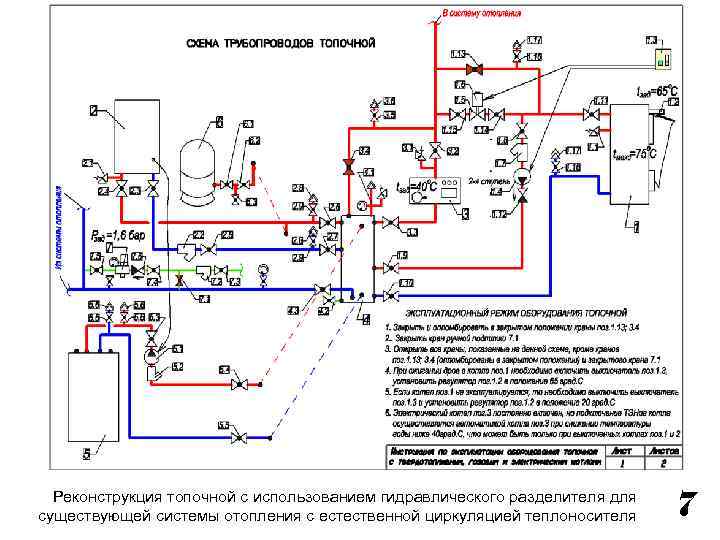

Виды подключений
Как уже говорилось выше, по типу подключения системы многоквартирного дома бывают однотрубными и двухтрубными.
Система отопления однотрубная многоквартирного дома имеет огромное количество недостатков, наиболее существенным из которых принято считать большую теплопотерю по ходу следования. В такой системе отопления многоквартирного дома, схема которой отличается простотой, подача теплоносителя осуществляется снизу вверх. Попадая в квартирные радиаторы нижних этажей, и отдавая тепло, вода возвращается в ту же трубу и, будучи изрядно остывшей, продолжает свой путь наверх. Отсюда и частые жалобы жильцов верхних этажей на то, что радиаторы в их квартирах плохо прогреваются.
Двухтрубная система отопления в квартире (схему можно посмотреть в сети интернет) получила наибольшее распространение в строительстве. Основной отличительной особенностью такой системы является наличие двух магистралей: подающей и обратной.
По одной трубе (подающей) теплоноситель транспортируется от котла отопления к нагревательным приборам. Вторая магистраль (обратная) необходима для вывода уже охлажденной воды и ее возврата обратно в котельную.
Главный плюс двухтрубной системы отопления многоквартирного дома заключается в том, что теплоноситель подается во все обогревательные приборы равномерно с одинаковой температурой, независимо от того, на первом этаже расположена квартира или на шестнадцатом.
Немаловажен и тот факт, что наличие двух труб значительно упрощает процесс промывки систем отопления многоквартирного дома.
Существует два способа расположения труб, объединенных в единую отопительную сеть: горизонтальный и вертикальный.
Горизонтальную сеть отопления, подразумевающую постоянную циркуляцию теплоносителя, обычно монтируют в малоэтажных строениях, имеющих большую протяженность (к примеру, в производственных цехах или на складах), а также в панельно-каркасных домах.
Вертикальную двухтрубную систему отопления многоквартирного дома используют в многоэтажных зданиях, где каждый этаж подсоединяется отдельно. Неоспоримым преимуществом такой сети является то, что в ней практически не образуются воздушные пробки.
Что лучше: ИТП или ЦТП?
ЦТП устанавливается там, где необходимо обеспечить теплом сразу несколько зданий. ИТП рассчитан на теплоснабжение одного здания либо жилого дома. Отсюда и основные отличия между ними. ИТП проектируется для решения конкретной узкой задачи, поэтому, как и любое индивидуальное решение, имеет больше преимуществ. К ним относятся:
- Возможность установки конкретного температурного режима обогрева для каждого здания. Если речь идет о ЦТП, то чаще всего те здания, которые расположены ближе к котельной, оказываются перегретыми, а те, которые дальше – напротив, недополучают тепла.
- Исключение потерь тепла в трубопроводах системы ГВС и теплосети (теплообменник находится в том же здании). При подключении к ЦТП нескольких зданий такие потери неизбежны.
- Снижение рисков аварийного отключения. При поломке на ЦТП без тепла и горячей воды оказываются жители или работники всех подключенных зданий.
- Простота ТО и профилактических ремонтов.
Таким образом, ЦТП и ИТП рассчитаны на решение различных задач, однако за счет меньшего количества подключенных зданий и абонентов ИТП является более гибкой системой, обеспечивающей максимальные возможности для экономии.

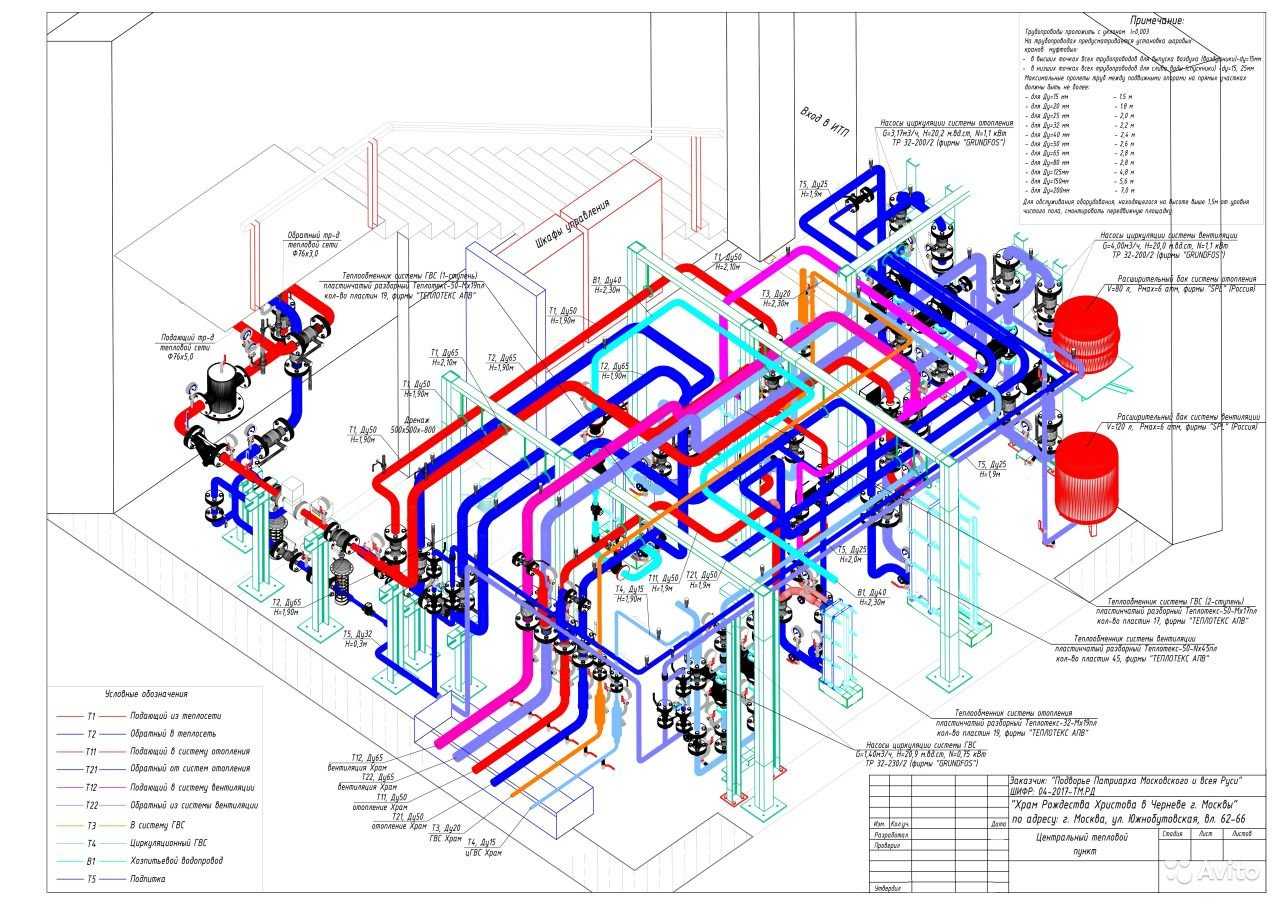

Основные этапы проектирования ЦТП
Неотъемлемой частью капитального строительства или реконструкции центрального теплового пункта является его проектирование. Под ним понимаются комплексные поэтапные действия, направленные на расчет и создание точной схемы теплового пункта, получение необходимых согласований у снабжающей организации. Также проектирование ЦТП включает в себя рассмотрение всех вопросов, непосредственно связанных с конфигурацией, функционированием и обслуживанием оборудования для теплового пункта.
На начальном этапе проектирования ЦТП производится сбор необходимых сведений, которые в последующем необходимы для проведения расчетов параметров оборудования. Для этого сначала устанавливается общая длина коммуникаций трубопроводов. Эта информация для проектировщика представляет особую ценность. Кроме того, в сбор сведений входит информация о температурном режиме здания. Эти сведения в последующем необходимы для правильной настройки оборудования.
При проектировании ЦТП необходимо указывать меры безопасности эксплуатации оборудования. Для этого нужна информация о структуре всего здания – расположение помещений, их площадь и прочие необходимые сведения.
Согласование в соответствующих органах.
Все документы, которые включает в себя проектирование ЦТП, обязательно должны быть согласованы с муниципальными эксплуатационными органами
Для быстрого получения положительного результата важно грамотно составить всю проектную документацию. Поскольку реализация проекта и сооружение центрального теплового пункта производится только после того, как процедура согласования будет окончена
В противном случае требуется доработка проекта.
Документация по проектированию ЦТП кроме непосредственно самого проекта должна содержать пояснительную записку. Она содержит необходимые сведения и ценные указания для монтажников, которые будут осуществлять установку центрального теплопункта. В пояснительной записке указывается порядок выполнения работ, их последовательность и необходимые инструменты для монтажа.
Составление пояснительной записки – заключительный этап. Этим документом заканчивается проектирование ЦТП. Монтажники в своей работе обязательно должны следовать указаниям, изложенным в пояснительной записке.
При тщательном подходе к разработке проекта ЦТП и правильном расчете необходимых параметров и режимов работы удается добиться безопасной работы оборудования и его продолжительной безупречной работы
Поэтому важно учитывать не только номинальные показатели, но также и запас мощности
Это крайне важный аспект, поскольку именно запас мощности позволит сохранить пункт подачи тепла в рабочем состоянии после аварии или возникновения внезапной перегрузки. Нормальное функционирование теплового пункта напрямую зависит от правильно составленных документов.
Тепловые пункты: что это и их виды (5 фото)
Подробности Раздел: Теплоснабжение Категория: Тепловые пункты Создано 27.09.2014 14:50 Тепловой пункт (ТП) — комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, трансформацию, регулирование параметров теплоносителя и распределение теплоносителя по типам потребления.
Тепловые пункты подразделяются на:
— индивидуальные тепловые пункты (ИТП) — для присоединения систем отопления, вентиляции, горячего водоснабжения и технологических теплоиспользующих установок одного здания или его части;
— центральные тепловые пункты (ЦТП) — то же, двух зданий или более.
ИТП (индивидуальный тепловой пункт) — это комплекс технических устройств, предназначенный для присоединения систем теплопотребления здания (отопление, вентиляция, горячее водоснабжение (ГВС)) к тепловой сети и для передачи и распределения тепловой энергии теплоносителя (горячей воды) от тепловой сети к системам теплопотребления жилых, производственных, складских и др. зданий.

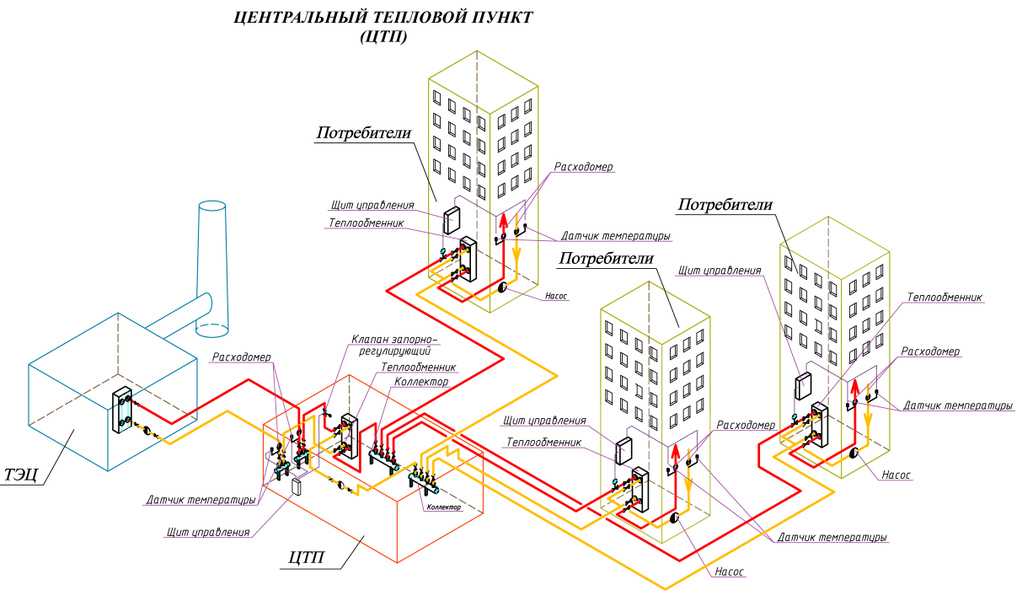

ЦТП (центральный тепловой пункт) предназначен для присоединения, передачи и распределения тепловой энергии на два, три и более зданий.
В тепловых пунктах предусматривается размещение оборудования, арматуры, приборов контроля, управления и автоматизации, посредством которых осуществляются:
— преобразование вида теплоносителя или его параметров;
— контроль параметров теплоносителя;
— учет тепловых нагрузок, расходов теплоносителя и конденсата;
— регулирование расхода теплоносителя и распределение по системам потребления теплоты (через распределительные сети в ЦТП или непосредственно в системы ИТП);
— защита местных систем от аварийного повышения параметров теплоносителя;
— заполнение и подпитка систем потребления теплоты;
— сбор, охлаждение, возврат конденсата и контроль его качества;
— аккумулирование теплоты;
— водоподготовка для систем горячего водоснабжения.
В тепловом пункте в зависимости от его назначения и местных условий могут осуществляться все перечисленные мероприятия или только их часть. Приборы контроля параметров теплоносителя и учета расхода теплоты следует предусматривать во всех тепловых пунктах.
Устройство ИТП ввода обязательно для каждого здания независимо от наличия ЦТП, при этом в ИТП предусматриваются только те мероприятия, которые необходимы для присоединения данного здания и не предусмотрены в ЦТП.
В закрытых и открытых системах теплоснабжения необходимость устройства ЦТП для жилых и общественных зданий должна быть обоснована технико-экономическим расчетом.
В помещениях тепловых пунктов допускается размещать оборудование санитарно-технических систем зданий и сооружений, в том числе повысительные насосные установки, подающие воду на хозяйственно-питьевые и противопожарные нужды.
- Схемы подключения теплообменников (7 фото) — 17/02/2015 18:33 — Прочитано 18936 раз
- Автоматический регулятор температуры АРТ-01 (4 фото) — 13/04/2015 13:51 — Прочитано 4441 раз
- Рамный тепловой пункт — 02/11/2017 09:30 — Прочитано 2748 раз
- Автоматизация теплового и гидравлического режима ИТП (7 фото) — 19/02/2015 17:02 — Прочитано 5338 раз
- Регулятор давления «после себя» (5 фото) — 24/04/2015 13:34 — Прочитано 3435 раз
Сферы применения
ТП необходимы для правильного распределения тепла между потребителями. К ним относятся:
- Снабжение горячей водой. Часть тепла, поскольку горячая вода подается по трубам, уходит на отопление ванной и кухни.
- Отопительные системы – поддерживают комфортную температуру в жилых и публичных помещениях.
- Вентиляционная система – перед поступлением в здание воздух подогревается.
- Холодное водоснабжение – относится не к потребителям, а к элементам обеспечения. Холодная вода служит регулятором.
Устанавливают ТП для отопления, водоснабжения, кондиционирования и старых, и новых зданий.
Индивидуальный тепловой пункт, его основные задачи и функции

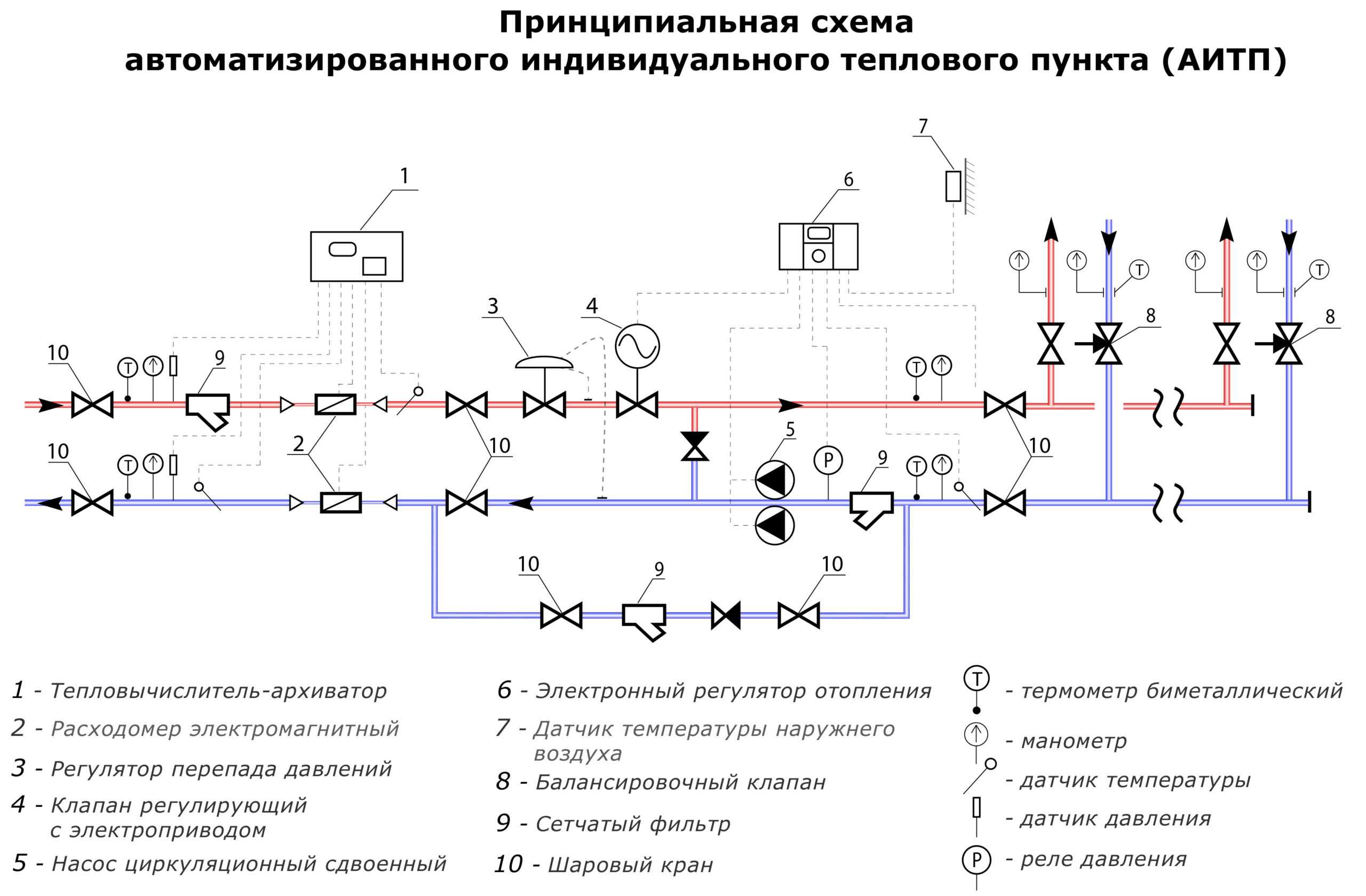

Индивидуальный тепловой пункт — это устройство, транспортирующее энергию от тепловой сети к внутридомовым системам. Современные установки отличаются высокой эффективностью и позволяют сэкономить до 40% теплоэнергии, что крайне выгодно для многоквартирных домов. Так какое оборудование выбрать, какова стоимость его внедрения и как экономить энергию с помощью ИТП? Ответы на эти и другие вопросы ниже.
Аббревиатура часто встречается на сайтах, но расшифровку ИТП знает далеко не каждый. Главное преимущество индивидуального теплового пункта — поставка горячей воды к потребителям с минимальными потерями. Он позволяет регулировать температуру в отдельном здании посредством установки специальных индивидуальных настроек. Располагается либо в отдельном техническом здании, либо в подвальном помещении. Что касается назначения ИТП, то он выполняет такие задачи, как:
- преобразование тепловой энергии;
- распределение поставляемых ресурсов между потребителями в одинаковых долях;
- фиксирование данных о потребляемых объёмах;
- защита от чрезвычайных ситуаций систем теплоснабжения;
- регулирование и управление температурными параметрами;
Установка или модернизация уже существующего ТП крайне выгодна. Вложенные в оборудование средства окупятся быстро. Однако, внедрение современного оборудования также требует согласования с энергоснабжающей компанией, Ростехнадзором, что необходимо учесть перед началом работ по перепроектированию и демонтажу устаревших конструкций. А также необходимо приобрести все для промывки.
Устройство ИТП включает в себя следующие компоненты:
счётчик тепловой энергии,
клапаны, регулирующие горячую воду и отопление,
регулятор перепада давления,
- Счётчик ведёт учёт потребляемой энергии всех членов сети: горячего водоснабжения, отопления. Прибор учёта теплоэнергии устанавливается либо на целый дом, либо на каждую квартиру в отдельности. Второй вариант эксплуатации позволяет сократить коммунальные платежи за отопление и горячую воду индивидуально каждому помещению.
- Пульт управления автоматически регулирует подогрев воды, исходя из температуры воздуха на улице. Это означает, что собственники квартир не будут замерзать суровой зимой. Благодаря заданной программе в помещении всегда будет сохраняться комфортная температура.
- Насосы следят за давлением в трубах и циркуляцией теплоносителя. Обычно устанавливается 2 насоса. Один является рабочим, второй — резервным. Подобное оснащение обеспечивает непрерывность поставок тепла от центральной сети.
- Клапан, регулирующий циркуляцию горячей воды, поддерживает необходимую температуру воды.
- Клапан, регулирующий отопление, даёт заданную температуру в квартире, учитывая температурный график и показания датчика наружного воздуха.
- Регулятор перепада давления служит предохранителем. Увеличивает срок эксплуатации обеспечивающей теплом системы и защищает трубы от перегрузки.
- Расширительный бак при изменении температуры теплоносителя заполняет автоматически систему отопления здания. Таким образом, в случае аварии на источнике, ИТП продолжит свою работу без перебоев.
Назначение[ | ]
Основными задачами ТП являются:
- учет тепловых потоков и расходов теплоносителя и конденсата
- контроль параметров теплоносителя
- регулирование расхода теплоносителя
- распределение теплоносителя по системам потребления теплоты
- преобразование вида теплоносителя или его параметров
- защита местных систем от аварийного повышения параметров теплоносителя
- заполнение и подпитка систем потребления теплоты
- сбор, охлаждение, возврат конденсата и контроль его качества
- аккумулирование теплоты
- подготовка воды для систем горячего водоснабжения
- отключение систем потребления теплоты
Тепловые пункты и их типы
Существует несколько типов пунктов тепла, которые различаются между собой способами подключения к тепловой магистрали, а также к потребителям тепла. Другое различие между ними заключается в особенностях монтажа, а также в выборе места размещения.
Наиболее популярные типы тепловых пунктов следующие:
· центральный ЦТП, обеспечивающий теплом нескольких потребителей (например, многоэтажные дома или промышленные предприятия), размещенный в пристроенном помещении или (редко) в подвальных помещениях;
· индивидуальный тепловой пункт (ИТП), разработанный для подачи тепла одному потребителю (обычно размещается в техническом помещении здания или в подвале, иногда – в пристройке);
· блочный тепловой пункт (БТП), включающий в себя готовые системы блоков (обычно очень компактных), и оборудуемый тогда, когда пространство под монтаж ограничено.
Следует помнить, что при планировании установки теплового пункта необходимо обязательно учитывать объем потребления тепла и тип снабжаемой постройки.
Виды и особенности теплопунктов.
Индивидуальный (автоматизированный) тепловой пункт способен обслуживать одно небольшое здание. Чаще всего применяется для подачи тепла в частное домовладение, один многоквартирный дом или небольшое здание производственного назначения.
Установка ИТП позволяет в полной мере оценить его основные достоинства:
· ощутимая экономия средств (энергия поступает к потребителю равномерными порциями);
· температурный режим и напор устанавливаются заранее и поддерживаются автоматически в ходе работы;
· значительно сокращается протяженность системы отопления (трубопроводов);
Что касается центрального теплового пункта, то он в состоянии круглогодично поставлять тепло и горячую воду в несколько строений сразу. Примерный состав ЦТП следующий:
· теплообменник (подбирается индивидуально);
· насосная группа (обеспечивает циркуляцию и подачу воды);
· механические счетчики (воды и тепла);
· другие измерительные приборы, а также регулировочная арматура.
Особенностью блочного теплового пункта является то, что он не требует предварительной подготовки и настройки, а может быть сразу включен в работу. Он изготавливается в заводских условиях, довольно сложен по своей конструкции и обычно предназначен для подключения к системе теплоснабжения новостроек или реконструированных зданий. Преимуществами БТП является его высокая автоматизация, простой монтаж, компактность и высокие энергосберегающие показатели.
Приобретение и установка БТП позволят:
· получить современный автоматизированный тепловой комплекс с высокой эффективностью, бесшумный в работе;
· сэкономить на обслуживающем персонале, а также на затратах по расходу энергии, теплоносителя, техническому обслуживанию и ремонту;
· произвести установку данной компактной системы даже в небольшом подвале или другом подсобном помещении;
· быстро наладить теплоснабжение и подачу горячей воды потребителям за счет простого и оперативного подключения к тепловой магистрали.
Подобрать наиболее подходящий вариант теплового пункта для конкретного объекта непросто, с этим могут справиться только настоящие опытные профессионалы в этой области.
Стоимость и данные для подбора ИТП.
На стоимость каждого теплового пункта оказывают влияние следующие факторы:
· необходимая мощность;
· необходимое качества;
· тип теплового пункта.
Естественно, что наибольшую стоимость будет иметь современный тепловой пункт с высокой степенью автоматизации. Однако, как показывает практика, приличная стоимость такого комплекса полностью себя оправдывает в процессе эксплуатации.
При условии, что все режимы работы ИТП отлажены правильно, экономия ресурсов будет наиболее ощутимой. Для обслуживания такого высокоавтоматизированного теплового пункта потребуется минимум персонала и времени. Это обстоятельство позволит снизить затраты наполовину.
Устройство и принцип работы элеватора отопления
В точке входа трубопровода тепловых сетей, обычно в подвале, в глаза бросается узел, который соединяет трубы подачи и «обратки». Это элеватор — смесительный узел для отопления дома. Изготовляется элеватор в виде чугунной или стальной конструкции снабженной тремя фланцами. Это обычный элеватор отопления принцип работы его основан на законах физики. Внутри элеватора находится сопло, приемная камера, смесительная горловина и диффузор. Приемная камера соединяется с «обраткой» с помощью фланца.
Перегретая вода поступает на вход элеватора и проходит в сопло. Вследствие сужения сопла скорость потока увеличивается, а давление уменьшается (закон Бернулли). В область пониженного давления подсасывается вода из «обратки» и смешивается в смесительной камере элеватора. Вода уменьшает температуру до нужного уровня и одновременно уменьшается давление. Элеватор работает одновременно как циркуляционный насос и смеситель. Таков вкратце принцип работы элеватора в системе отопления здания или сооружения.
Схема теплового узла
Регулировку подачи теплоносителя осуществляют узлы элеваторные отопления дома. Элеватор – основной элемент теплового узла, нуждается в обвязке. Регулировочное оборудование чувствительно к загрязнениям, поэтому в обвязку входят грязевые фильтры, которые подключаются к «подаче» и «обратке».
В обвязку элеватора входят:
- грязевые фильтры;
- манометры (на входе и выходе);
- термодатчики (термометры на входе элеватора, на выходе и на «обратке»);
- задвижки (для проведения профилактических или аварийных работ).
Это самый простой вариант схемы для регулировки температуры теплоносителя, но она часто используется как базовое устройство теплового узла. Базовый узел элеваторный отопления любых зданий и сооружений, обеспечивает регулировку температуры и давления теплоносителя в контуре.
Преимущества его применения для отопления больших объектов, домов и высоток:
- безотказность, благодаря простоте конструкции;
- низкая цена монтажа и комплектующих деталей;
- абсолютная энергонезависимость;
- существенная экономия потребления теплоносителя до 30%.
Но при наличии бесспорных преимуществ использования элеватора для систем отопления следует отметить и недостатки применения этого прибора:
- расчет делается индивидуально для каждой системы;
- нужен обязательный перепад давления в системе отопления объекта;
- если элеватор нерегулируемый, то невозможно изменить параметры контура отопления.
Элеватор с автоматической регулировкой
В настоящее время созданы конструкции элеваторов, в которых при помощи электронной регулировки можно изменять сечение сопла. В таком элеваторе имеется механизм, который перемещает дроссельную иглу. Она меняет просвет сопла и в результате меняется расход теплоносителя. Изменение просвета меняет скорость движения воды. В результате изменяется коэффициент смешивания горячей воды и воды из «обратки», чем достигается изменение температуры теплоносителя в «подаче». Теперь понятно, зачем в системе отопления нужно давление воды.
Элеватор регулирует подачу и давление теплоносителя, а его давление движет поток в контуре отопления.
Разновидности итп
Независимая параллельная схема подключения. В её составе два теплообменника. Нагрузка на каждый из них составляет 50%. Возможность подключения независимых схем. Например, блок отопления может войти в состав такой схемы.
Аналогичная независимая схема для отопления с одним теплообменником. Отличие в том, что на него падает абсолютная 100% нагрузка. Горячая вода подключается по двухступенчатой схеме. Число теплообменников — два. Давление на входе и выходе регулируется двумя насосами. Потери тепла компенсируются обратной водой. Имеется счётчик.
Независимая схема подключения. Один теплообменник на 2 линии: отопление и вентиляция. Нагрузка на него максимальная. Для эксплуатации горячей воды используются 2 теплообменника с нагрузкой 50% на каждый из них. Потери давления компенсируют насосы, которые входят в состав теплового пункта.
Подключают двумя способами: сборным и блочным. В первом случае, конструкция требует сборки на месте. Во втором — ТП полностью готов к эксплуатации, необходимо лишь выставить нужные настройки.
Этапы монтажа тепловых пунктов (ИТП, ЦТП)
Узел ввода
При монтаже ИТП или ЦТП в первую очередь нужно оборудовать узел ввода, обеспечивающий распределение теплоносителя (как правило, воды) из теплосети между остальными узлами теплового пункта. Узел ввода оснащается запорной арматурой (шаровыми кранами), а так же сетчатым фильтром. В закрытых системах сетчатый фильтр монтируется только на подающем трубопроводе, а в открытых — на подающем и обратном. Для защиты сетчатого фильтра от повреждения перед ним допустима установка грязевика.
Узел учета
После завершения монтажа узла ввода на него устанавливается прибор учета тепловой энергии потребляемой абонентами или как его еще называют узел учета. Узел учета является обязательной частью оборудования ТП. На основании данных полученных от расходомеров и преобразователей прибор учета рассчитывает теплопотребление. Величина теплопотребления используется как для расчетов с поставщиком теплоснабжения, так и для управления тепловыми системами потребителей (например, для автоматического ограничения теплопотребления).
Узел согласования давления
Следующим этапом монтажа ТП является установка узла согласования давления. Оборудование узла выполняет ряд функций обеспечивающих стабильную работу как самого теплового пункта, так и систем отопления и горячего водоснабжения обслуживаемых объектов. Основной задачей данного узла является поддержание давления в различных системах и коммуникациях на необходимом уровне, а так же предотвращение аварий, возникающих из-за перепадов давления.
После того как произведен монтаж оборудования перечисленного выше можно приступать к установке узлов подключения инженерных систем
Узел подключения горячего водоснабжения
Существуют два основных способа приготовления воды для ГВС – открытый и закрытый, в зависимости от выбранного способа в ТП монтируют соответствующее оборудование.
При закрытой схеме для нагрева водопроводной воды в тепловом пункте устанавливают скоростные водоподогреватели представляющие собой трубчатые или пластинчатые теплообменники.
При открытом способе, вода из теплосети поступает непосредственно в систему горячего водоснабжения. Для того чтобы температура воды в системе соответствовала принятым санитарным нормам в ИТП или ЦТП монтируют специальное оборудование предназначенное для смешивания воды из подающего и обратного трубопровода – трехходовой смесительные клапан либо проходной регулирующий клапан.
Выбор того или иного способа зависит от принятой в районе строительства схемы теплоснабжения.
Узел подключения отопительной системы
В зависимости от типа подключения в ТП производят монтаж различного оборудования.
Зависимое подключение системы отопления более простое, так как устанавливается меньше оборудования. При данном типе подключения основным элементом узла будет насос обеспечивающий автоматизацию и возможность использования в системе радиаторов с терморегуляторами. Преимуществом данной схемы является простота монтажа и невысокая стоимость оборудования, а так же сохранение отопления при отключении электроэнергии за счет давления в тепловой сети.
При независимой схеме подключения сетевая вода подается в теплообменник, в котором происходит нагрев теплоносителя для отопительной системы. В этом случае система отопления представляет собой отдельный контур, не подсоединенный напрямую к теплосети. Для того чтобы обеспечить циркуляцию теплоносителя в закрытом контуре в тепловом пункте устанавливают циркуляционный насос. Управление температурой при независимом типе подключения осуществляется за счет изменения расхода воды из теплосети через теплообменник. Преимуществами данного типа подключения является защищенность системы отопления от загрязнений присутствующих в воде из тепловой сети и скачков давления. Недостатком является зависимость от электричества, большое количество оборудования которое необходимо установить (теплообменник, циркуляционный насос) и его цена.
Узел подпитки
Если проектом ТП предусмотрена независимая схема монтажа отопительной системы необходимо будет произвести монтаж узла подпитки. Оборудование узла подпитки – это расширительные баки обеспечивающие компенсацию колебаний объема теплоносителя при его нагреве и охлаждении.
Системы автоматики и диспетчеризации
Блочный тепловой пункт
Блочный тепловой пункт является автоматизированным высоко технологичным небольшим оборудованием, включающим модули и детали, которые необходимы для обеспечение зданий теплоэнергией.
Изготовление блочного теплового пункта (БТП) осуществляется в заводских условиях. На место монтажа он доставляется в виде небольших готовых блоков (один и более). Для установки оборудования используется только одна рама. Чаще всего, проектирование блочного теплового пункта предусматривает его установку в небольших помещениях. Блочный тепловой пункт моет быть индивидуальным и центральным.
Блочный теплопункт состоит из таких модулей как: горячее водоснабжение, вентиляция, отопление, учет теплоэнергии и автоматизации. Конструкция всех модулей является индивидуальной опорной, поэтому ей не требуются дополнительные строительные фундаменты. Также в составе БТП есть различные теплообменники (паяные пластинчатые, разборные или сварные). Их выбор зависит от сложности строительно-монтажных работ. Еще в состав оборудования входят насосы, приборы автоконтроля и регулирования, стальная рама и комплекты запорной арматуры, которые необходимы.
Конструкция блочного теплового пункта предполагает полную защиту от шума, который издает отопительно-строительное оборудование. Это играет особо важную роль для жидлых домов.
Проектирование, монтаж и эксплуатация блочного теплового пункта осуществляется для подачи только горячего водоснабжения, или горячего водоснабжения одновременно с отоплением, или только отопления жилых домов или производственных организаций.
Сборка БТП производится прямо на месте строительства и не требует дополнительных финансовых и временных затрат. Комплектация оборудования собирается согласно пожеланиям заказчика. Все комплектующие, которыми оборудуется БТП, соответствуют существующим нормам государственного контроля в данной области.
Требования по обеспечению энергоэффективности тепловых сетей
Основные требования по обеспечению энергоэффективности тепловых сетей приведены в разделе 17 СП 124.13330.2012 Тепловые сети. Актуализированная редакция СНиП 41-02-2003.
Энергоэффективность тепловых сетей — это отношение тепловой энергии, полученной всеми потребителями (на входных отключающих устройствах), к тепловой энергии, выданной от источника (на выходных отключающих устройствах) (п.17.1 СП 124.13330.2012).
Согласно п.17.2 СП 124.13330.2012 энергоэффективность тепловых сетей характеризуется следующими показателями:
- потери и затраты теплоносителя в процессе передачи и распределения тепловой энергии;
- потери тепловой энергии, обусловленные потерями теплоносителя;
- потери тепловой энергии теплопередачей через изоляционные конструкции трубопроводов тепловых сетей;
- объем подпитки тепловых сетей;
- расход тепловой энергии (тепловой поток) в тепловой сети;
- температура теплоносителя в подающем трубопроводе тепловой сети на источнике тепла;
- температура теплоносителя в обратном трубопроводе тепловой сети на источнике тепла;
- расход теплоносителя в подающем трубопроводе тепловой сети;
- затраты электроэнергии на передачу тепловой энергии, включая затраты насосными группами источников теплоснабжения;
- удельные затраты электроэнергии на передачу тепловой энергии, включая затраты насосными группами источников теплоснабжения.
Обеспечить энергоэффективность тепловых сетей можно за счет разработки схем теплоснабжения, в том числе реализации следующих схемных мероприятий: (п.17.3):
- оптимизации гидравлических режимов;
- оптимизации диаметров тепловых сетей;
- оптимизации температуры теплоносителя;
- гидравлической балансировки теплосетей.
Энергосберегающих мероприятий при проектировании изоляции на тепловых сетях (п.17.4) при разработке ПД (проектной документации):
- применение изоляции трубопроводов с низким коэффициентом теплопроводности;
- применение конструкций тепловой изоляции, исключающей ее деформацию и сползание теплоизоляционного слоя в процессе эксплуатации. В составе теплоизоляционных конструкций оборудования и трубопроводов следует предусматривать опорные элементы и разгружающие устройства, обеспечивающие механическую прочность и эксплуатационную надежность конструкций.
При применении предизолированных трубопроводов с ППУ-изоляцией обязательно использование системы оперативно-дистанционного контроля.
Согласно п.17.6 при проектировании тепловых сетей срок службы трубопроводов принимать не менее 30 лет.
В соответствии с п.17.7 для снижения потерь теплоносителя в качестве запорной арматуры, как правило, применять шаровые краны; при использовании осевых компенсаторов предпочтение отдавать сильфонным компенсаторам, взамен сальниковых.
В проектной документации следует предусматривать мероприятия по защите трубопроводов от отложений, внутренней и наружной коррозии за счет применения (п.17.8):
- катодной защиты;
- электродренажной защиты;
- протекторатной защиты;
- противоточного натрий-катионирования подпиточной воды теплосети;
- высокоэффективных карбоксильных катионитов в схемах водород-катионирования;
- мембранных технологий;
- ингибиторов коррозии и солеотложений;
- поверхностно-активных веществ;
- устройств для удаления механических примесей из сетевой воды;
- устройств для удаления из подпиточной воды кислорода и углекислого газа;
Согласно п.17.9 для насосного оборудования следует предусматривать установку частотно-регулируемого привода.
Виды ИПТ по типу систем потребления тепловой энергии
Системы можно использовать стандартные, а можно сделать комбинированными. Так классические варианты подбора систем обеспечения теплом заключаются в следующей комплектации к общей схеме ИТП:
- Функция отопления.
- Подача горячей воды.
- Совмещение двух функций – отопления и горячего водоснабжения (ГВС).
- Совмещение подачи горячей воды и теплой вентиляции.
|
Направленность ИТП |
Описание системы |
Дополнительно |
|---|---|---|
|
Только отопление |
Тип схемы – независимая: – пластинчатый теплообменник с 100-процентной нагрузкой; – сдвоенный насос; – запитывание от обратного трубопровода теплосети. |
– блок горячей воды; – учетные приборы и иные узлы. |
|
ГВС |
Тип схемы – параллельная, одноступенчатая: – теплообменник – 2 шт. по 50% нагрузки, пластинчатые; – группа насосных установок. |
– блок отопления; – учетные приборы и прочее. |
|
Отопление + ГВС |
Тип схемы отопления – независимая, для ГВС – независимая, двухступенчатая: – пластинчатый теплообменник с 100-процентной нагрузкой; – группы насосов; – запитывание из обратного трубопровода теплосети насосом; – прибор учета; – пластинчатых теплообменника 2 (для ГВС); – запитывание от холодного водоснабжения (для ГВС). |
По желанию заказчика |
|
Отопление + ГВС + Вентиляция |
Схемы независимые, ГВС – независимая и параллельная, 1-ступенчатая: – для вентиляции встроен пластинчатый теплообменник с нагрузкой 100%; – для ГВС – 2 теплообменника пластинчатых по 50% нагрузки на каждый; – группа насосных установок; – запитывание – обратный трубопровод и холодная вода для ГВС. |
Приборы учета |
Итог: как происходит экономия
Тепловой пункт системы отопления снабжают узлом учета при вводе, что является залогом экономии. С приборов снимают показания по расходу тепла. Сам учет не снижает расходы. Источник экономии — возможность смены режимов и отсутствие завышения показателей со стороны энергоснабжающих компаний, точное их определение. Невозможно будет списать на подобного потребителя дополнительные издержки, утечки, расходы. Окупаемость происходит в сроки 5 месяцев, как среднее значение с экономией до 30%.
Автоматизирована подача теплоносителя от централизованного поставщика — теплотрассы. Монтаж современного узла отопления и вентиляции позволяет учитывать при эксплуатации сезонные и суточные температурные изменения. Режим коррекции — автоматический. Теплопотребление уменьшается на 30% при окупаемости от 2 до 5 лет.
