Теплый пол от полотенцесушителя в квартире

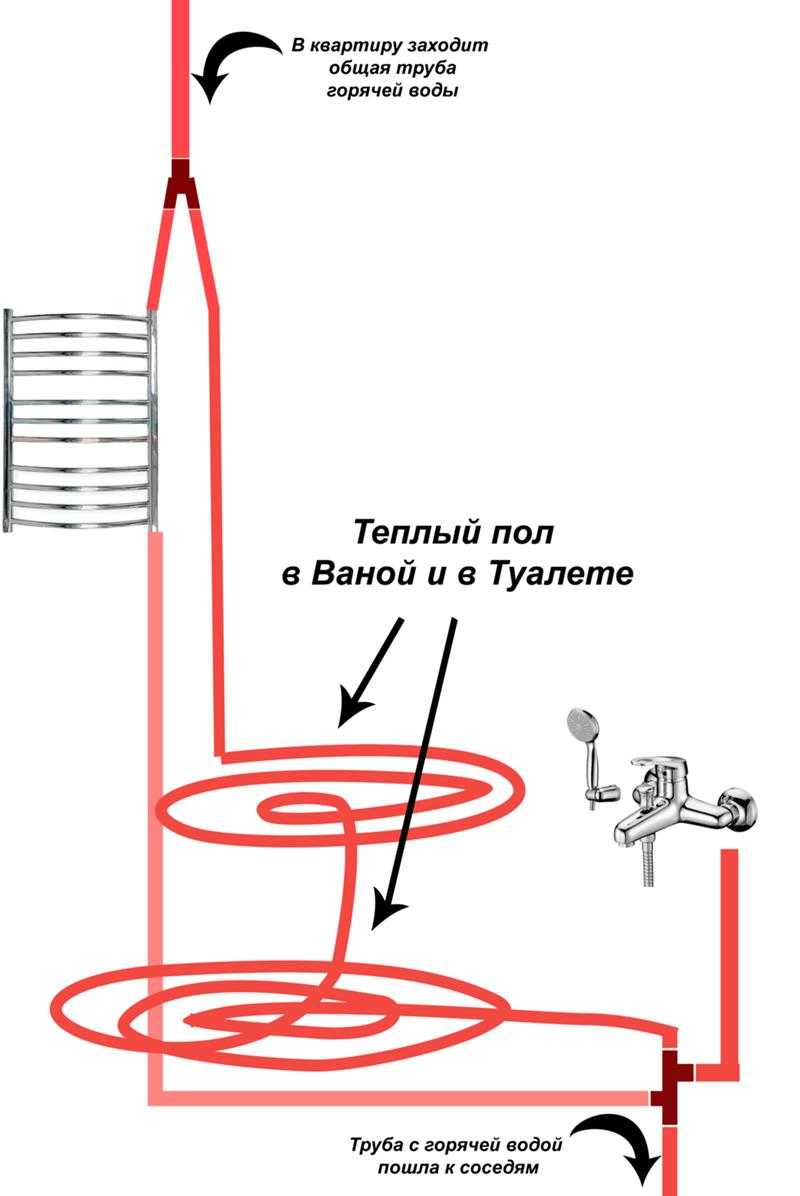

Схема подключения тёплого пола к полотенцесушителю

От схемы подключения полотенцесушителя в квартире, зависит и процесс укладки тёплого пола.

При подпитывании сушилки от отопления пол греется лишь в отопительный период

Ещё стоит обратить внимание на то, что будет происходить несовпадение температурного показателя теплоносителя в батареи с температурой, требуемой для нормального функционирования водяного пола. Максимальный придел для пола — 45 градусов, а в радиаторах вода достигает 75. Такое различие вызывает сложности при установке конструкции, поэтому специалисты не рекомендуют данный вариант

Такое различие вызывает сложности при установке конструкции, поэтому специалисты не рекомендуют данный вариант.

Бывают случаи, когда квартирный змеевик подключён к обратке — наиболее технологичный способ. Он более выигрышный, так как теплоноситель имеет подходящий градус.

Если змеевик подключён к ГВС, то важное значение играет правильный выбор диаметра труб. Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:. Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:

Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:

• параллельная;
• последовательная;
• путём обустройства теплообменника.

При параллельном или последовательном подсоединении, на стояк оказывается гидравлическое воздействие. А установленный теплообменник способствует разделению петель пола и змеевика.

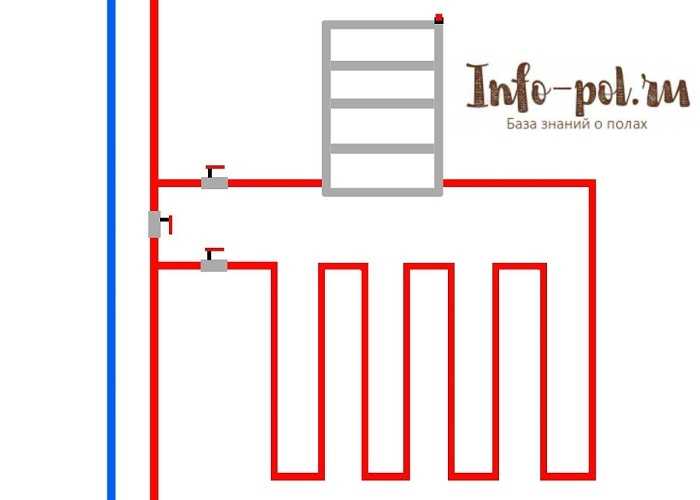

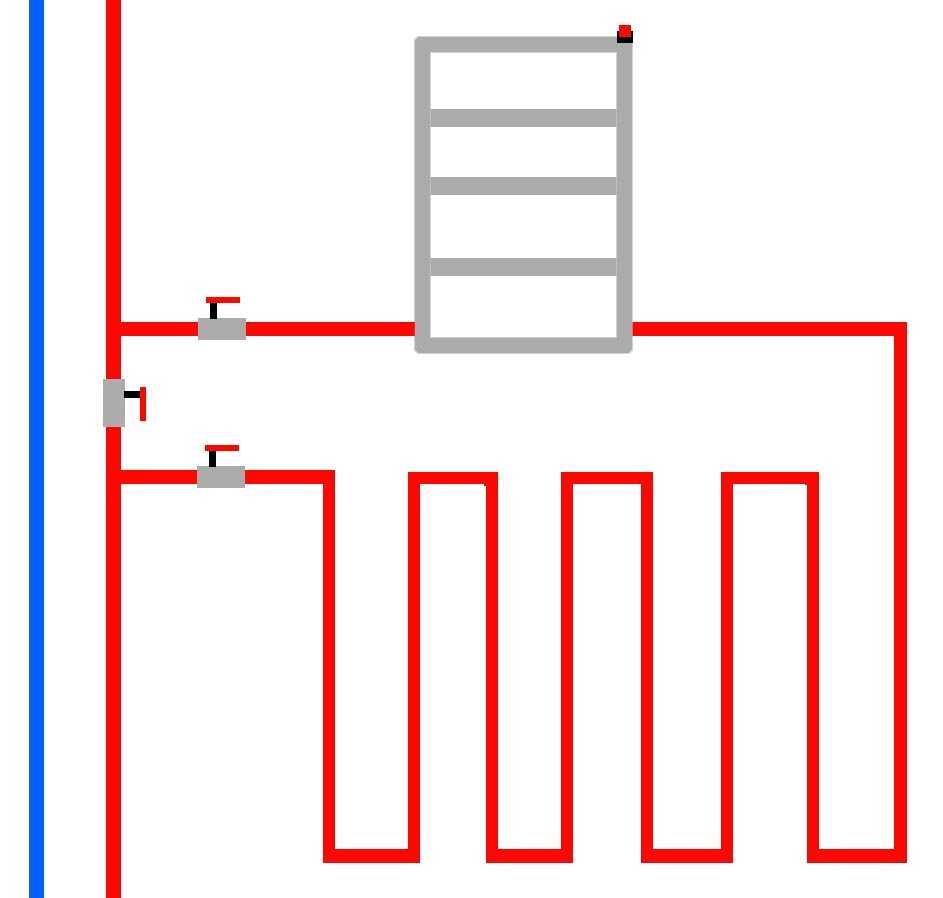

Параллельное подключение

Подключать тёплые водяные полы по параллельной схеме требует наличие тройников, которые устанавливаются на полотенцесушитель. К ним, подсоединяется магистраль водяного пола запорными арматурами. В обязательном порядке, конструкция оснащается вентилями, которые позволят регулировать расход воды.

Минус данного способа заключается в возможном недостатке теплоносителя, поступающего в контуры пола. Это вызвано тем, что у трубопровода показатель гидросопротивления больше, чем у полотенцесушителя.

Чтобы обеспечить эффективную циркуляцию жидкости в трубах, необходимо уменьшить расход воды в полотенчике, осуществляется это перекрыванием входного или выходного крана на отопительной системе.

Но это снизит поток теплоносителя в стояке. Решить данную проблемы можно путём установки циркуляционного насоса, с мощностью 50 — 70 Вт. Он будет производить прокачку воды принудительно, но это приведёт к расходам (незначительным) на электроэнергию.

Последовательное подключение

Последовательная схема — врезка производится в стояк, то есть греющий пол будет функционировать вмести со змеевиком. Подсоединение трубопровода нужно осуществлять, когда стояк выключен. На места среза устанваливается вентиль и шаровой кран. К ним присоединяются трубы греющего пола.

Главный недостаток метода — повышенное гидросопротивление в стояке. Если его диаметр 15 — 20 мм, то этот процесс практически не заметен, так как контур небольшого размера и с надлежащим сечением. При размере более 25 мм, напряжение усиливается, и циркуляция жидкости затрудняется.

Закрытие регулировочного крана повышает сопротивление. Установка насоса при данном способе не рекомендована, так как его мощность не способна обеспечить дополнительный напор, и будет только препятствовать процессу.

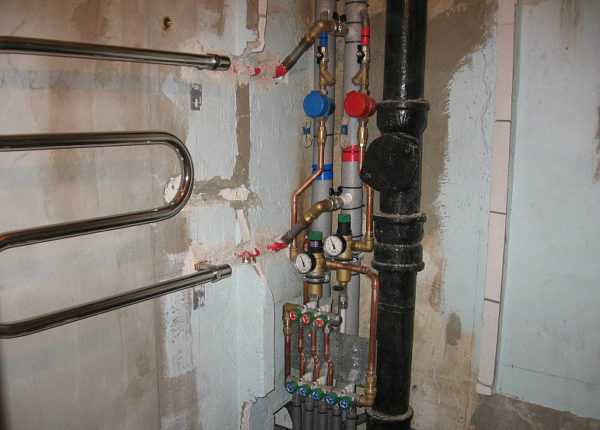

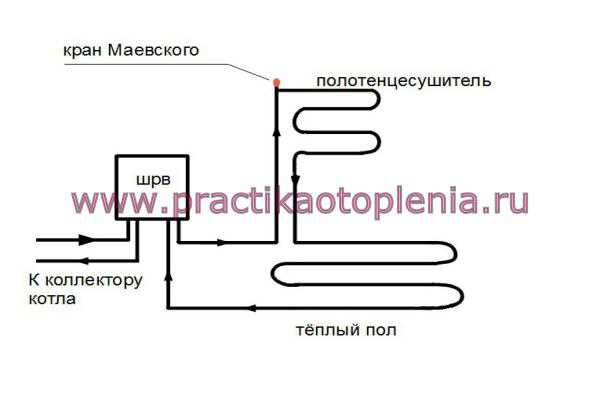

Подключение через теплообменник

Самый оптимальный метод для запитывания тёплых водяных полов от змеевика в квартире — установка узла, которой включает в себя насос и теплообменник. Жидкость поступает в магистраль, получая тепло от теплообменника, что создаёт гидравлическую самостоятельность.

Насос устанавливается на полотенцесушитель. Помимо этого, станцию следует оснастить байпасом. При параллельном подсоединение, возможны те же минусы, что и при подключении напрямую этим способом, то есть недостаточный поток горячей жидкости.

Этот метод — самый затратный. Ведь законность подключения, означает обязательную установку счётчика тепла в квартире.

Смотреть подробное видео с описаниями всех трех способов подключения!

Как подключить теплый пол к системе отопления

Смотрите это видео на YouTube

Похожие обсуждения

Тюль — нужен или нет?

Опустить подоконник в сталинке — стоит или нет?

75-80 см, в нише — на 40 см меньше, то есть около 35-40 см. Стена кирпичная. Насколько знаю, такие ниши сталинках использовали для хранения продуктов, по типу погребов. Но о замораживании никакой речи, конечно, не идет. В принципе, холодно быть не должно. Но мы в этой квартире не жили, поэтому точно не знаю. Предыдущие владельцы утверждают, что в квартире слишком жарко. Еще и окна на юг. Но у каждого свои понятия про жарко и холодно. На фото ниже немного понятнее, как выглядит вживую. ID project, спасибо за помощь, Ваши ответы очень подробны и содержательны. Располагать сидение не выше 49 см — это, как я понимаю, рекомендация для обычных сидений, где человек сидит стандартно — согнув ноги в колене и опираясь стопой на пол. В случае сиденья-подоконника речь идет о забрасывании ног на плоскость сиденья и нахождении в положении с полусогнутыми ногами, спина при этом опирается на откос окна (конечно, обязательно нужен мягкий пуф на сиденье и подушки у откосов): Мнения разделились почти пополам, голосов «против» на одного больше) Пока яснее, как поступить, не стало. Склоняюсь не опускать все же. Понятно, что технически это осуществить можно, но будет ли красиво выглядеть — большие сомнения. Еще нужно учесть, что квартира находится в углу дома, и «виды» из окна есть по сути только в одну сторону (в другую сторону упираешься взглядом в стену дома и окна соседей).

Основные материалы изготовления сравнение характеристик

Своими руками — Как сделать самомуРемонт черновых полов своими рукамиКак отремонтировать черновые полы

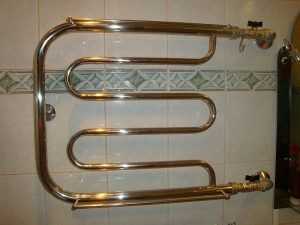

Основными материалами изготовления полотенцесушителей являются нержавеющая сталь и латунь, в бюджетных вариантах для установки в многоквартирные дома применяют оцинкованную сталь. При выборе покупатель часто отдает предпочтение широко разрекламированный нержавейке, имеющей эстетичный внешний вид. Чтобы определить, какой металл лучше, следует сравнить их основные характеристики с точки зрения эффективности в качестве материалов для теплообменных устройств.

Если рассмотреть нержавейку, то она почти в три раза дешевле латуни или меди, выдерживает температуры более 450º С, в малой степени подвержена коррозии в воде. Хотя нержавейка коррозионно-устойчива и не боится воздействия растворов большинства кислот и щелочей, при некачественном изготовлении сплава (нарушение технологии, дефекты структуры, пониженное содержание основных легирующих добавок хрома) в структуре могут возникнуть коррозионные процессы. Материал обладает высокой прочностью и долговечностью, безвреден в течение всего периода эксплуатации, но в качестве деталей сантехнической арматуры используется намного реже цветных металлов.

Латунные сплавы на основе меди по теплопроводности превышают нержавейку в 4 раза, что является основным преимуществом при использовании материала в качестве теплообменника. Латунь обладает высокой коррозионной стойкостью (ее поверхность покрывается защитной пленкой из окислов, служащей барьером от проникновения кислорода к чистому металлу). Цветные металлы в отличие от сталей не подвержены электрохимической коррозии, при использовании максимальная температура протекающего теплоносителя не должна превышать 260º С.

Рис. 4 Виды полотенцесушителей – П, М образные и лестница

Положительные и отрицательные стороны греющего пола от полотенцесушителя

От тёплых полов в ванной не ожидают получения равномерного прогревания воздуха, как от таких же полов в других помещениях квартиры. Главная их задача — сделать поверхность пола комфортней и суше, и чтобы брызги воды быстро высыхали. Иначе, в ванне создастся микроклимат для грибковых образований и плесени.

Прежде, чем задумываться над монтажом данного греющего сооружения в ванной, следует взвесить все за или против.

Основные плюсы:

1. Конструкция не занимает место и не видна, так что не портит интерьера помещения;
2. Наступать на тёплый пол после приёма водных процедур намного приятнее;
3. Устройство просто в монтаже и безопасно;
4. Процесс обслуживания несложный;
5. Система быстро окупается.

К минусам можно отнести достаточно высокую стоимость установки, и невозможность укладки на такой пол некоторых половых покрытий. Но в ванной укладывается в основном плитка, а это идеальный вариант для греющего пола.

Кроме того, при аварии придётся произвести демонтаж напольного покрытия и бетонной стяжки. Помимо этого, стоит сказать, что качество данного теплоносителя не высокое, поэтому внутри контура образуется накипь и коррозия.

А также, данное устройство влияет на нагрев батарей в квартирах соседей, поэтому рекомендовано у них поставить двухходовой клапан.

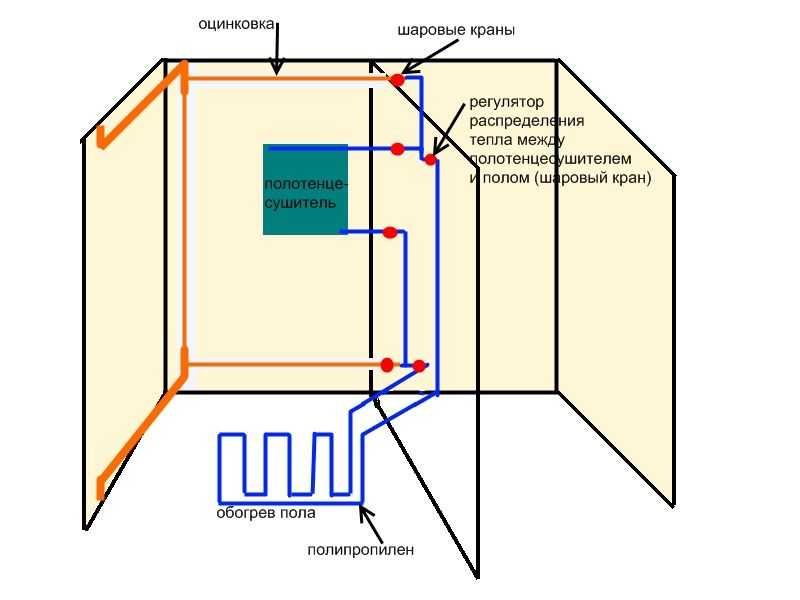

Теплый пол от полотенцесушителя как подключить, схема

Чтобы сделать тёплый пол от полотенцесушителя не потребуется монтаж циркуляционного насоса.

Дело в том, что площадь помещения достаточно небольшая, потому длина трубопровода тоже будет незначительной.

Однако, перед монтажом труб желательно полностью демонтировать старое напольное покрытие.

В помещении должен оказаться только бетонный пол. Причём его рекомендуется тщательно очистить от грязи и пули.

Особенности работ

Стоит заметить, что монтаж тёплого пола выполняется с использованием точных данных и схем.

Если выполнять сборку трубопровода автономно без математических вычислений, можно столкнуться с целым рядом проблем. Основные из них представлены ниже:

1. При обильном нагреве полотенцесушителя поверхность пола тоже будет очень горячей, что может стать причиной получения ожога стоп. Рекомендуется сделать температурный регулятор сушилки, в противном случае лучше отказаться от задуманного.
2. Ошибки при монтаже чреваты нарушением подачи горячей воды.
3. Высокое внутреннее давление приведёт к повреждению целостности труб, разгерметизации и утечке.
4. Профессиональные мастера не берутся за выполнение таких работ без предварительного предоставления разрешающей документации от компетентных органов.

Приступать к монтажу рекомендуется только после того, как были взвешены все достоинства и недостатки монтажа тёплого пола с подключением от полотенцесушителя.

Самостоятельный монтаж

После того, как все предварительные вопросы урегулированы, а разрешения получены, можно приступать к монтажу системы тёплого пола.

Прежде, чем покупать материал, желательно, чтобы была разработана схема, на которой указана точная протяжённость трубопровода, диаметр труб и место расположения подачи и обратки. Примерно она будет выглядеть следующим образом:

Как говорилось ранее, тёплые полы, подключенные от водяного контура полотенцесушителя, укладываются непосредственно на бетонное основание, которое должно быть хорошо очищено.

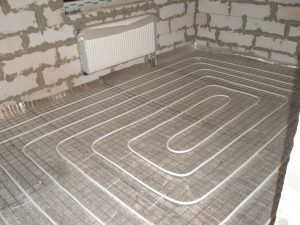

Следующим шагом необходимо уложить на поверхность теплоизоляцию. Только после этого можно приступать к укладке и подключению трубопровода.

Выполняется это следующим образом:

1. Конструкция собирается в зависимости от того, какой материал был куплен. Полипропиленовая труба соединяется с помощью специальных фитингов, металлопласт раскладывается так, чтобы было минимальное количество соединений. Медь или нержавейка монтируются с уголками из аналогичного состава.
2. Фиксация к поверхности пола выполняется хомутами.
3. Врезка в систему происходит с использованием соединительной муфты. При этом рекомендуется не допускать резкого поворота трубопровода и применять только качественные материалы.Металлическая арматура увеличит прочность стяжки
4. Сверху на трубопровод раскладывается армирующая сетка, предназначенная для осуществления большей прочности.
5. На границе пресечения стен и пола приклеивается демпферная лента, нужная для ограничения ограждающей конструкции от цементной смеси.
6. По выставленным маякам заливается смесь, использующаяся для заливки стяжки.
   1. В течение нескольких дней или недель (в зависимости от толщины залитого слоя) состав будет застывать, его рекомендуется периодически смачивать водой. Это позволит избежать растрескивания поверхности от пересыхания. О том, как подключить водяной контур к батарее смотрите в этом видео

После того, как стяжка застыла, можно укладывать финишное напольное покрытие: кафель, линолеум, наливной пол.

Основной недостаток

Тёплый пол от полотенцесушителя представляет собой сложную конструкцию, качество работы которой зависит от целого ряда причин.

Например, если в доме происходят частые отключения горячей воды, поверхность пола в такие моменты будет холодной.

При слабом давлении в трубопроводе вода будет остывать внутри него, что тоже считается существенным недостатком. Отдельно следует сказать о ситуации, когда случается порыв трубы. При возникновении такой аварии вам понадобится не только снять слой напольного покрытия, но и нарушить целостность бетонной стяжки. Помимо этого при несвоевременном выявлении течи, есть опасность затопить соседей снизу.

Кроме этого, желательно, чтобы схема и реальная раскладка труб были идентичны. Это поможет в дальнейшей эксплуатации и точном обнаружении протечек.

Принципы действия отопительной системы

Технической сложности такой вариант подключения не представляет. Полотенцесушитель представляет собой отопительный прибор, устанавливаемый практически в каждой городской квартире. С конструктивной точки зрения – это внешний элемент коммуникаций, через который циркулирует горячий теплоноситель или горячая вода системы ГВС. Такие элементы часто ставятся в качестве компенсирующей петли системы отопления, играет роль дополнительного источника тепла в помещениях с повышенной влажностью. Название элемента говорит само за себя, отсюда и змеевидная форма, благодаря которой можно эффективно использовать нагретый контур.

Для эстетики обычно полотенцесушители изготавливают из нержавеющей стали или покрывают никелированным покрытием. Сама конструкция и способ подключения полотенцесушителя к централизованной коммуникации позволяют без особой сложности подсоединить к нему трубу водяного пола. Как правило, для теплых полов используются трубы небольшого диаметра. Для ванной комнаты, площадь которой редко когда в городской квартире превышает 4-5 м2, потребуется всего 15-20 метров трубы.

Существует два вида полотенцесушителей:

• змеевик, который подключен к централизованной системе отопления;
• змеевик, который подключен к централизованному ГВС.

В первом случае, с наступлением отопительного сезона, вода заполняет полотенцесушитель и соответственно попадает в контур теплого пола, нагревая поверхность пола.

Первый вариант работает только в период действия отопительного сезона. Все остальное время ваш теплый пол будет бездействовать. Подключенный к системе ГВС змеевик выглядит предпочтительнее. Такой пол в ванной будет работать всегда, обеспечивая хороший микроклимат и комфортную температуру.

Принципы работы

Сушитель полотенец « это прибор отопления, который предназначен для установки в жилых площадях и частных зданиях. С виду он сильно напоминает обычную часть конструкции внешних коммуникаций, впрочем главное его назначение прячется собственно в наименовании – подобный прибор комфортно применять для просушивания полотенец и мелкого белья. Плюс ко всему, порой сушитель полотенец выполняет роль компенсирующей петли и выступает добавочным источником тепла в помещении ванной.

Все модели сушителей полотенец делятся на 2 важные категории: водяные и электро.

Первые приобщаются к главной конструкции трубопровода, или же к системе отопления и работают благодаря подачи горячей воды. По виду они схожи на изогнутую трубу, которая, для большой эстетики накрыта никелированным слоем.

Электро сушители полотенец, поэтому, кормятся от розетки и удобные тем, что для их установки подходит любой участок квартиры, где неподалёку есть источник электропитания. Подобный прибор отдаёт много тепла, при этом потребляя небольшую долю электро-энергии, в чем заключается его главное превосходство.

Сушители полотенец могут быть различных вариантов

Сегодня на рынке есть большой выбор хорошего качества заграничных моделей, среди которых как правило может быть подобрать подобающее. А для наших целей необходим самый эргономичный аппарат, который станет прослужит долгое время.

Очень часто, для установки тёпленького пола от сушителя полотенец применяются водяные модели, но порой преимущество отдаётся подключению электрических. Всё весьма просто – поступающую горячую воду при помощи нескольких добавочных витков труб пропускают под покрытием для пола. Электрообогрев же значительно тоньше самых тоненьких труб, что в большинстве случаев осложняет задачу.

Если вы уже подобрали сушитель полотенец, дальше нужно хорошо подготовиться к будущим работам.

Теплый пол от полотенцесушителя как подключить, схема

Чтобы сделать тёплый пол от полотенцесушителя не потребуется монтаж циркуляционного насоса.

Дело в том, что площадь помещения достаточно небольшая, потому длина трубопровода тоже будет незначительной.

Однако, перед монтажом труб желательно полностью демонтировать старое напольное покрытие.

В помещении должен оказаться только бетонный пол. Причём его рекомендуется тщательно очистить от грязи и пули.

Особенности работ

Стоит заметить, что монтаж тёплого пола выполняется с использованием точных данных и схем.

Если выполнять сборку трубопровода автономно без математических вычислений, можно столкнуться с целым рядом проблем. Основные из них представлены ниже:

1. При обильном нагреве полотенцесушителя поверхность пола тоже будет очень горячей, что может стать причиной получения ожога стоп. Рекомендуется сделать температурный регулятор сушилки, в противном случае лучше отказаться от задуманного.
2. Ошибки при монтаже чреваты нарушением подачи горячей воды.
3. Высокое внутреннее давление приведёт к повреждению целостности труб, разгерметизации и утечке.
4. Профессиональные мастера не берутся за выполнение таких работ без предварительного предоставления разрешающей документации от компетентных органов.

Приступать к монтажу рекомендуется только после того, как были взвешены все достоинства и недостатки монтажа тёплого пола с подключением от полотенцесушителя.

Самостоятельный монтаж

После того, как все предварительные вопросы урегулированы, а разрешения получены, можно приступать к монтажу системы тёплого пола.

Прежде, чем покупать материал, желательно, чтобы была разработана схема, на которой указана точная протяжённость трубопровода, диаметр труб и место расположения подачи и обратки. Примерно она будет выглядеть следующим образом:

Как говорилось ранее, тёплые полы, подключенные от водяного контура полотенцесушителя, укладываются непосредственно на бетонное основание, которое должно быть хорошо очищено.

Следующим шагом необходимо уложить на поверхность теплоизоляцию. Только после этого можно приступать к укладке и подключению трубопровода.

Выполняется это следующим образом:

1. Конструкция собирается в зависимости от того, какой материал был куплен. Полипропиленовая труба соединяется с помощью специальных фитингов, металлопласт раскладывается так, чтобы было минимальное количество соединений. Медь или нержавейка монтируются с уголками из аналогичного состава.
2. Фиксация к поверхности пола выполняется хомутами.
3. Врезка в систему происходит с использованием соединительной муфты. При этом рекомендуется не допускать резкого поворота трубопровода и применять только качественные материалы.Металлическая арматура увеличит прочность стяжки
4. Сверху на трубопровод раскладывается армирующая сетка, предназначенная для осуществления большей прочности.
5. На границе пресечения стен и пола приклеивается демпферная лента, нужная для ограничения ограждающей конструкции от цементной смеси.
6. По выставленным маякам заливается смесь, использующаяся для заливки стяжки.
   1. В течение нескольких дней или недель (в зависимости от толщины залитого слоя) состав будет застывать, его рекомендуется периодически смачивать водой. Это позволит избежать растрескивания поверхности от пересыхания. О том, как подключить водяной контур к батарее смотрите в этом видео

После того, как стяжка застыла, можно укладывать финишное напольное покрытие: кафель, линолеум, наливной пол.

Основной недостаток

Тёплый пол от полотенцесушителя представляет собой сложную конструкцию, качество работы которой зависит от целого ряда причин.

Например, если в доме происходят частые отключения горячей воды, поверхность пола в такие моменты будет холодной.

При слабом давлении в трубопроводе вода будет остывать внутри него, что тоже считается существенным недостатком. Отдельно следует сказать о ситуации, когда случается порыв трубы. При возникновении такой аварии вам понадобится не только снять слой напольного покрытия, но и нарушить целостность бетонной стяжки. Помимо этого при несвоевременном выявлении течи, есть опасность затопить соседей снизу.

Если вы приняли решения делать тёплый пол с подключением от полотенцесушителя, прежде чем заливать бетонную стяжку, обязательно проверьте целостность системы, заполнив её водой и осуществив пробный запуск.

Кроме этого, желательно, чтобы схема и реальная раскладка труб были идентичны. Это поможет в дальнейшей эксплуатации и точном обнаружении протечек.

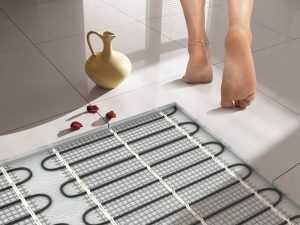

Как укладывать инфракрасную пленку?

Подготовительные работы проводятся, как и в варианте с кабелями. Листы пленки укладываются параллельно на материал теплоизоляции, отступая примерно на 20 см от стены. Между полосами инфракрасного полотна оставляют 30-50 мм расстояния.

Дальше устанавливается терморегулятор с датчиком, потом проверяется их работоспособность.

Устройство с инфракрасной пленкой осторожно, накрывается армирующей монтажной сеткой, чтобы не задеть контакты, закрепляется саморезами. Конструкция заливается цементной стяжкой

Надо дождаться полного высыхания бетонного раствора, потом укладывается на клеящий состав плитка, которая будет финишным покрытием.

Виды полотенцесушителей

Подключаемые к трубопроводной магистрали полотенцесушители делятся на три основные категории:

• Водяные. Основной вид во всех многоквартирных и частных домах, работают по принципу циркуляции через полотенцесушитель воды, представляют собой отрезок изогнутой трубы различной формы или лесенку с нарезанной резьбой на выходных патрубках. В домах старой постройки элемент нередко подключали к трубам отопления и он функционировал только в отопительный сезон, в современных жилых многоэтажках полотенцесушитель подсоединяют к трубопроводу горячего водоснабжения.
• Электрические. Прибор представляет собой обычный автономный нагревательный элемент, не связанный с водой, его можно устанавливать в любом месте квартиры: в ванной, на кухне, в лоджии. Хотя данное приспособление является современной разработкой, все же его использование в домашнем хозяйстве ограничено из-за высокого энергопотребления и дополнительных финансовых расходов на оплату электричества.
• Комбинированные. Подобные модели совмещают водяное и электрическое нагревание полотенцесушителя, что очень удобно при подсоединении его к отопительной системе. В этом случае в отопительный сезон полотенцесушитель функционирует за счет проходящей по нему горячей воды, а при отключении отопления нагрев происходит за счет электроэнергии. Применение этого варианта пользуется меньшей популярностью в связи с более высокой стоимостью.

Рис. 3 Электрический змеевик – модификации

Особенности использования

Тёплый пол от полотенцесушителя в ванной комнате – это, скорее, не обыденность, а исключение из правил. Однако такая система отопления всё же существует, поэтому и заслуживает внимания.

Напомним, что данная водяная система обогрева будет напрямую зависеть от того, как функционируют централизованная сеть коммуникаций. И, к примеру, падение давления в общей системе или ухудшение качества теплоносителя будет влиять на проходимость контура воды.

Как произвести монтаж тёплого водяного пола в квартире с использованием теплообменника. Об этом можете прочитать в этой статье.

Не забывайте и о возможных аварийных ситуациях. Если труба разорвётся в случае гидроудара, то появившуюся протечку нужно будет заделывать тут же. Необходимо будет снимать как кафельную плитку, так и ремонтировать участок стяжки. Возможно даже, что при аварии вы затопите соседей.

Помните, что горячий сушитель для полотенец может стать вашей проблемой. Если термостата нет, то в ванном помещении сложно будет добиться оптимальной температуры. Слишком нагретый пол может чересчур высушивать маленькое помещение ванны. Ведь нестабильность работы горячего водоснабжения в многоквартирках явление не редкое. В некоторых случаях может помочь коллектор и датчик термоконтроля, но тогда, естественно, отопительная система потребует больших финансовых вложений.

Про виды термостатов для тёплого пола можете прочитать .

Тёплый пол в ванной комнате – это, безусловно, комфорт и тепло, которого так не хватает в холодное время года. Подключение системы к полотенцесушителю является одним из вариантов создания данных благоприятных условий.

Монтаж тёплого пола от полотенцесушителя можно осуществить самостоятельно, но только если у вас имеются соответствующие навыки. Если же опыта нет – положитесь на умения квалифицированных работников.

Законность подключения

Любая труба с холодной/горячей водой внутри автоматически является частью инженерной системы квартиры. Согласно 25 статье Жилищного Кодекса РФ перенос, замена инженерных сетей является перепланировкой, которую необходимо узаконить. В 26 статье указано, что схемы разводки отопления и ГВС утверждают поставщики теплоносителя. Поэтому врезаться законно в систему отопления и горячий водопровод эти компании не позволят в принципе.

Штрафные санкции по незаконно выполненной перепланировке описаны в 7.21 статье административного кодекса КоАП РФ. Это штраф в размере от 2000 до 2 500 рублей и предписание вернуть все в исходное состояние, то есть, восстановить целостность стояка полотенцесушителя без посторонних врезок.

Кроме того, водяной теплый пол невозможно вынести из ванны, туалета, совмещенного санузла или кухни. Поскольку разводка инженерных систем над жилыми помещениями не допускается. Это еще один штраф, но не самый страшный.

В настоящее время в домах и отдельных подъездах установлены приборы учета расхода тепловой энергии. Поэтому, незаконно подключившись, а без разрешения поставщика горячей воды это именно незаконное действие, к полотенцесушителю, вы автоматически в одностороннем порядке нарушаете положения договора с поставщиками теплоносителя:

• если стояк полотенцесушителя входит в систему отопления, подъездный или общедомовой счетчик калорий покажет завышенную цифру, все соседи в складчину будут оплачивать ваш долг;
• если стояк ПС имеет подключение от ГВС, то расход тепла в контурах теплого пола вообще никак не учитывается поставщиком, так как в системах горячего водоснабжения тепловые счетчики не предусмотрены.

Таким образом, при обнаружении несанкционированного подключения ТП в ванной комнате долги по отоплению будут списаны на собственника квартиры. И суммы эти значительно выше административных штрафов.

В настоящее время обладает законностью единственная схема подключения теплого пола:

• к стояку параллельно крепится теплообменник;
• теплый пол подключается к вторичному контуру этого теплового прибора.

Теплообменник имеет мощность, сопоставимую с расходом тепла в регистре отопления или полотенцесушителе. Контуры изолированы друг от друга, в трубы теплого пола можно залить чистую воду без примесей, снизить давление и температуру для увеличения ресурса, обеспечения безопасности.

Подсоединение от центрального отопления

Согласно законодательству Российской Федерации, Республики Беларусь, Украины и других стран бывшего СССР, самовольное вмешательство в систему централизованного теплоснабжения запрещено. Проще говоря, за подключение дополнительных приборов отопления и теплых полов грозит крупный штраф и предписание демонтировать лишние обогреватели.

Как обнаруживается несанкционированное присоединение от централизованного отопления:

• соседние квартиры получают меньше тепла, жильцы начинают строчить жалобы, комиссия от управляющей компании выявляет вашу модернизацию;

• из-за скачков давления или некачественного монтажа происходит прорыв и затопление нижней квартиры;

• ответственные лица отмечают большую разницу в показаниях общедомового счетчика и квартирных приборов учета тепловой энергии;
• если подключить контуры теплого пола последовательно с батареями, возрастает гидравлическое сопротивление всей ветви, проток уменьшается, в квартирах по данному стояку становится холоднее.

Некоторые «хитрецы» советуют подсоединять петли ТП через пластинчатый теплообменник, дабы изолировать контуры от центрального отопления. Подвох: гидравлическое сопротивление сети не вырастет и прорыв трубы не вызовет серьезного затопления, но количество отбираемого тепла все равно увеличится.

Как делать подогрев полов законным путем:

1. Обратиться в теплоснабжающую организацию с заявлением и получить разрешение.
2. Вместе с разрешительным документом получить технические условия на монтаж и подключение напольных контуров.
3. Разработать и согласовать проект.
4. Самому смонтировать систему и сдать в эксплуатацию.

Такая возможность существует, однако, она в определенной мере ограничивается рядом законодательных актов, а потому, если сделать самовольное подключение системы теплого водяного пола к контуру батареи, в результате можно получить ряд проблем с управляющими органами. К тому же при обнаружении органами ЖЭКа самовольного подключения к системе центрального отопления, к жильцам будет предъявлены не только штрафные санкции, но обязательное требование о демонтаже всего оборудования теплых водяных полов.

Это связано с запретом на изменение и последующую модернизацию существующих схем инженерных коммуникаций в квартире, обогреваемой посредством центрального отопления. В первую очередь при присоединении водяной системы обогрева пола к центральной магистрали возникает проблема разницы температур. То есть температурная отметка теплоносителя в трубах центральной тепловой магистрали располагается в диапазоне 70-90 °C, при этом финишное покрытие системы водяного теплого пола деформируется и приходит в негодность уже при 50 °C.

Наряду с этим имеется ряд схем, по которым можно сделать правильное подключение к системе централизованного отопления без вреда для теплого пола.

Схема основывается на создании стационарного тепло-пункта в котором ключевую функцию будет выполнять циркуляционный насос. Если в квартире имеется один выход к отопительной системе, то водяную систему обогрева можно присоединить по принципу радиаторных батарей.

Для того чтобы обустроить теплый пол следует выбрать и закупить трубы. Чтобы расположить их на базовом полу змейкой потребуются угловые соединения, применение которых в ряде случаев может плохо повлиять на уровень надежности системы.

Ввиду того, что после монтажа теплый пол будет залит цементной стяжкой, в случае деформации участка трубы придется полностью демонтировать монолитное покрытие.

Еще одна альтернативная схема подключения водяного пола проводится по направлению от обратного патрубка радиатора к обогревательному контуру, для этого нужно будет установить запорную арматуру. Монтаж теплого пола может производиться с ориентировкой на замкнутую систему. Более детально все способы будут рассмотрены ниже.

Недостатки подключения водяного пола к центральной отопительной системе заключены в:

• Незаконности установки;
• Высокой вероятности поломки обогревательной системы;
• Появлении в системе дома участков, отличающихся неравномерным распределением теплоносителя;
• Трудоемкости монтажных работ.

Подключить теплый водяной пол к центральной отопительной системе можно по зависимой и независимой схеме.

Подключение к индивидуальному отоплению

Другой способ подключения – это использование индивидуальной системы отопления. В этом случае все гораздо упрощается, ведь вам не нужно получать никакие разрешения. Эта схема практически не имеет недостатков. Как правило, такая схема может иметь в своей комплектации следующие элементы:

• Термостатический клапан. На него подается сигнал от установленного температурного датчика на включение и выключение обогрева.
• Балансировочный клапан. Благодаря этому полностью исключается холостой ход теплоносителя в контуре. Если теплоноситель не подается, то он запускает обогрев по малому кругу без котла.
• Циркуляционный насос. Это устройство позволяет достигать равномерной температуры по всей площади пола.
• Предохранительный термостат. Его установка осуществляется на подаче. Он осуществляет контроль температуры теплоносителя во всей отопительной системе теплого пола.
• Электрический привод. Он используется для управления клапанами каждого контура.
• Коллектор, который распределяет потоки теплоносителя по разным контурам.
• Выносной температурный датчик. Подключение датчика теплого пола осуществляется на всем блоке управления.
