Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

Виды ливневых водоотводных лотков

Сегодня вышеуказанные дренажные системы условно разделают на:

1. пластиковые;
2. металлические;
3. железобетонные;
4. композитные;

Пластиковые:

пластиковые водоотводные лотки

Первый вариант является самым распространенным, что обусловлено его стоимостью. Пластиковые лотки самые доступные и отличаются простотой в установке, что связано с их небольшим весом. К достоинствам также следует отнести хорошую устойчивость к пагубному воздействию факторов окружающей среды. Вместе с тем, они обладают гораздо меньшей прочностью, чем бетонные аналоги. Такие изделия быстрее деформируются, могут сдвигаться с места. Нередко пластиковые лотки разрушаются во время поводков или под влиянием механических нагрузок.

Металлические:

металлические водоотводные лотки

Лотки для дождевых вод производят также из металла. К ним предъявляются более жесткие требования относительно толщины и защищенности от коррозии. Пользуются популярностью изделия, выполненные из чугуна. Они достаточно прочны, но слишком тяжелые. Следовательно, для их монтажа приходится применять специальную технику. Самостоятельно их установить в отличие от предыдущего варианта очень сложно.

Бетонные:

Бетонные водоотводные лотки

Бетонные или железобетонные лотки обладают хорошей устойчивостью к агрессивным сточным водам. При этом они относительно дешевые, сравнительно со стальными и чугунными вариантами. Они привлекают хорошей проходимостью и продолжительным эксплуатационным сроком. Как и предыдущее решение, бетонные лотки обладают большим весом. Следовательно, для их транспортировки и монтажа нужно руководствоваться определенной техникой. К их преимуществам нужно отнести способность выдерживать большие механические нагрузки.

Полимербетонные:

Полимербетонные водоотводные лотки

Последний вариант лоток изготавливается из полимербетона. Для изготовления этого материала используется прочный пластик, песок и прочие добавочные соединения. Такие товары, как правило, дороже вышеуказанных аналогов, что связано с использованием более дорогостоящего сырья. Они прочные и изностойкие.

Расчет ливневой канализации

Обустройство ливневой канализации следует начинать с осуществления некоторых расчетов, для чего потребуется следующая информация:

• годовое количество осадков для данного региона в среднем;
• особенности почвы на земельном участке;
• расположение уже проложенных инженерных магистралей.

Схема ливневой канализации

Вычислить необходимый диаметр канализационных магистралей можно по следующей формуле:

Q = q20 x F x ?

Значение символов:

• Q – объем дождевой воды, который транспортируется с помощью канализации.
• q20 обозначает частоту дождей.

Важно знать! Данная величина отличается в зависимости от региона, поэтому для каждого отдельного случая она будет уникальной. Отыскать величину можно в СНиПе 2.04.03 – 85.

• F – так обозначается общая площадь всего участка, с которого необходимо отводить дождевые воды.
• ? – это коэффициент, зависящий от материала изготовления покрытия земельного участка, откуда будет отводиться жидкость.

Важно знать! Данный коэффициент для покрытий из щебня составляет 0.4, но если в процессе обустройства такого покрытия использовался битум, то коэффициент повышается до 0.6. В случае с покрытиями из бетона, коэффициент составит 0.85, а если речь идет об асфальте, то коэффициент будет 0.95

Значение для кровельных материалов – 1.

В большинстве случаев для обустройства канализационных магистралей внешнего типа используются трубы диаметром до 15 сантиметров. Для стандартных земельных участков достаточно диаметра 11 сантиметров.

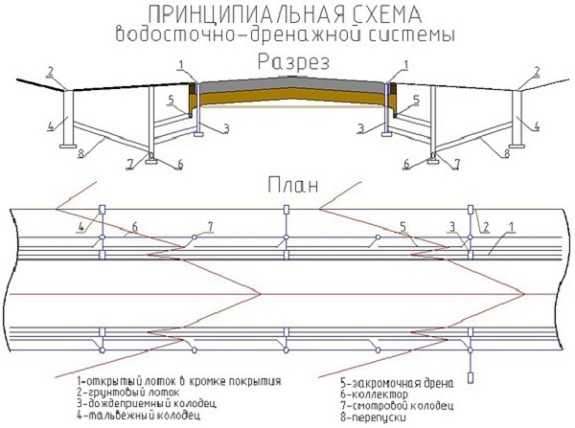

Общая схема ливневой канализации

канализационный коллектор

Канализационные сети, насосные станции и сооружения для очистки цеховых стоков, размещаемые на промышленной площадке, относятся к так называемой системе внутриплощадочной канализации данного предприятия.

Обесфеноленные стоки по самотечному коллектору непрерывно поступают через камеру переключения в приемный резервуар, облицованный кислотостойким материалом. Уровень стоков в камерах определяют визуально.

Схема очистной канализационной станции на полную очистку производительностью 150 мл. сутки.

Сточные воды по самотечному коллектору поступают в приемные колодцы, где установлены вертикальные насосы 2НФ, подающие их в дв хъярусный отстойник. Оттуда ояи поступают на биологические фильтры, размещенные в виде полукольца шириной 4 6 м вокруг двухъярусного отстойника.

При определении диаметра труб самотечных коллекторов принимают, что скорость движения потока жидкости равна от 0 25 до 0 70 м / с, что превышает критическую скорость взвешивания и исключает появление засоряющего и расслоенного режимов.

В пределах застроенной части города главные коллекторы трассируют по городским проездам. Гидравлический расчет главного коллектора.

При гидравлическом расчете самотечных коллекторов диаметром более 500 мм рекомендуется учитывать местное сопротивление на поворотах, при слиянии потоков, в случаях, когда диаметр присоединения равен не менее 350 мм, а также при наличии перепадов на основном коллекторе.

При разбивке трассы самотечных коллекторов нивелирование постоянных реперов должно выполняться с точностью не ниже III, а напорных — не ниже IV разряда. Вдоль трассы должны быть установлены временные реперы, связанные нивелирными ходами с постоянными реперами.

Иерархия городских канализационных сетей следующая:

 дворовые и внутриквартальные сети диаметром  150-200 мм, которые строят на территории застройки в пределах красных линий, то есть не выходя на территорию улиц:

 уличные коллекторы диаметром  250-400 мм, которые строят, наоборот, за красными линиями застройки, то есть по территории улиц (могут иметь насосные станции перекачки);

 районные коллекторы диаметром  500-1000 мм, которые строят для района канализования (могут иметь насосные станции перекачки);

 городской коллектор диаметром  1000-5000 мм, который строят вдоль города по наиболее пониженной его части (имеет насосные станции перекачки).

На канализационных сетях сооружают смотровые колодцы из железобетонных колец диаметром 1 метр (глубиной до 6 метров) и 1,5 метра (глубиной до 6 метров). Шаг колодцев принимают по СНиП 2.04.03-85.

Чтобы в полной мере понять важность этого показателя, достаточно узнать цены на 200-мм трубы, используемые в самотечных конструкциях, и на 80-мм трубы, применяемые для обустройства канализационных систем

• Простота и быстрота монтажа. Поскольку напорная канализация не использует массу траншей и переливных колодцев, то и скорость возведения такой системы будет гораздо выше.
• Длительный срок службы. Стандартные трубопроводы могут прослужить без особых проблем минимум 50 лет.

  Насосные станции обычно имеют 30-летнюю гарантию. Конечно, неполадки могут возникнуть, да и возникают, но они редко бывают критичными: как правило, из строя выходят незначительные механизмы, легко поддающиеся ремонту.

Популярные материалы раздела

Можно ли продать землю выше кадастровой стоимости

Выплаты до 18 лет малоимущим в 2019 году

Приказ о проведении вводного инструктажа по го и чс образец

Кто платит за уборку снега ук или тсж

Список специальностей на юридическом

Коллективное заявление в прокуратуру по факту мошенничества

Классификация бетонных лотков

Изготовление бетонных лотков осуществляется в соответствии с ГОСТом 21509-76, а также 26633-2015 и 13015-2012. Для отвода воды используют лотки П, U, трапециевидной формы. Через лотки вода идет самотеком, часто изделия выполняют с конструктивным уклоном (либо без).

Основные виды ливневых лотков по нагрузке и сфере использования:

• А15 – выдерживают нагрузку до 1.5 т, самые популярные для установки на обочинах дорог, в пешеходных зонах, на парковках, детских и спортивных площадках, в частных домовладениях.
• В125 – нагрузка максимум в 12.5 т, актуальны для реализации отвода воды в гаражных кооперативах, вдоль асфальтированных дорог.
• С250 – нагрузка до 25 т, лотки подходят для использования в системах на территории автостоянок, автозаправок, автомоек.
• D400 – расчетная нагрузка в пределах 400 т, данные изделия используют в монтаже систем железнодорожных вокзалов, на причалах, автомагистралях.
• Е600 – железобетонные лотки способны выдерживать нагрузки до 600 т, их монтируют на военизированных объектах, промышленных предприятиях, складах, в логистических центрах.
• F900 – максимальная нагрузка, которую выдерживают высокомощные изделия, применяются они для монтажа на территориях космодромов, аэропортов, военных баз.

Виды лотков по месту установки и применению:

1. Прикромочные – для обустройства дорог, защищают от скопления воды. Самый популярный вариант – лоток Б1-18-50, который монтируют на стыке обочины и проезжей части (но не ниже/выше полотна). Также часто применяют более емкие Б1-20-75, Б1-22-75. Монтируют лотки на основу из цемента, узлы между дорогой и изделием промазывают мастикой на битумно-резиновой основе.
2. Телескопические – их делают из тяжелого бетона М200/М300, армируют, используют для установки на склоне в дорожном строительстве (для поперечного дренажа), обустройстве приусадебных территорий. Вода отводится в низины.

По способу производства лотки бывают вибролитыми и вибропрессованными. Первая технология предполагает более низкие показатели прочности и стойкости итогового изделия, вторая значительно повышает качество.

Установка

Установка бетонных лотков для водоотведения состоит из нескольких несложных этапов:

1. Производится разметка участка согласно составленной схеме водоотводной системы из подготовленной документации.
2. По разметке роется траншея с уклоном в сторону приемника для стекающей воды, с учетом размеров лотков для водоотвода. Высота стенок траншеи должна быть немного больше высоты лотков.
3. На дне траншеи утрамбовывается демпферная подушка из песка, щебня и бетона, которая будет снижать нагрузку на грунт от веса коробов. Обычно используют бетон марки М400 или М500.
4. На бетонную подушку устанавливаются водоотводные лотки, при этом их боковые стенки должны быть перпендикулярны дну траншеи. Между собой элементы соединяются специальными крепежами, которые обычно прилагаются к изделиям. В случае отсутствия крепежей используется акриловый герметик.
5. Пространство между лотками и стенками траншеи заливают жидким бетоном и ждут полного застывания. После застывания производят монтаж решеток, если в дренажной системе использовали блоки с чугунной решеткой.

Если правильно провести расчеты и подобрать комплектующие с нужными техническими характеристиками, а также грамотно смонтировать дренажную систему, проблема с застоем воды на придомовом участке решится навсегда. Достаточно будет регулярно проверять каналы для стока и чистить их от мелкого мусора и песка.

Монтаж на земле

Система ливневки

На первом этапе монтажных работ вы установили ливневку на крыше и подвели водостоки к дождеприемнику. Начинать работу на земле следует именно с установки дождеприемника или, как их называют, водоприемных воронок

Важно установить их прямо под водосточной трубой. Каждая водосточная воронка завязана в одну систему. По этой причине вы можете самостоятельно сделать необходимое количество отверстий для труб

При помощи колена трубы соединяются с дождеприемником

По этой причине вы можете самостоятельно сделать необходимое количество отверстий для труб. При помощи колена трубы соединяются с дождеприемником.

После необходимо подготовить траншеи для укладки лотков и труб. Их установку требуется выполнять на песочную подушку толщиной 100 мм. Как говорилось выше, укладывая трубы, вы должны строго следить за уклоном. Если этого не делать, то никакого смысла от потраченных средств и работы не будет. В процессе монтажных работ вам дополнительно будут необходимы следующие элементы:

• Заглушка. Она будет предотвращать обратное направление воды на тот случай, если труба переполнена.
• Пескоуловитель. Он позволит содержать в чистоте лотки и трубы.
• Сифон. Этот предмет будет предотвращать проникновению неприятных запахов из системы канализации.

Как прокладывать ливневку

Чтобы значительно сократить объем земельных работ, в одну траншею можно проложить одновременно дренажную трубу и ливневку. Однако не стоит совмещать эти два разных направления. Как уже говорилось выше, дренажная труба будет располагаться ниже, а над ней может идти ливневая канализация.

Соответственно вся система труб ливневой канализации должна соединяться в одну трассу, которая будет направлена в коллектор

Очень важно чтобы сам коллектор был оборудован смотровыми кольцами. Это позволит своевременно проверять уровень накопившейся воды, а также очищать его от возможного мусора. Когда вся система труб и лотков уложена, остается только накрыть ее прочными решетками из железобетона или металла

Когда вся система труб и лотков уложена, остается только накрыть ее прочными решетками из железобетона или металла.

После этого необходимо проверить всю систему ливневой канализации на работоспособность. Для этого в каждый дождеприемник требуется залить ведро воды. После проследите за тем, хорошо ли течет вода

Также важно проверить систему на предмет утечки. Если таковая обнаружилась, то ее следует устранить, замазав герметиком. Если вся система работает отлично, тогда необходимо просто засыпать траншею

При этом решетку можно прикрыть целлофаном, чтобы не засыпать лоток землей

Если вся система работает отлично, тогда необходимо просто засыпать траншею. При этом решетку можно прикрыть целлофаном, чтобы не засыпать лоток землей.

Общие черты монтажа водосточной системы

Для того чтобы совершить монтаж внутреннего водостока, работы следует начинать с нижних отделов, постепенно подключая их непосредственно к воронкам. Все элементы должны быть правильно и корректно соединены между собой, а также загерметизированы.

Водосборники могут быть установлены на расстоянии 60 метров друг от друга. Если поверхность является наклонной, это расстояние не должно превышать 48 метров. В случае, когда плоская крыша находится над жилыми помещениями, над каждой секцией должно быть как минимум два воронки. Корпуса этих изделий должны быть полностью спрятаны между перекрытиями. Кровельный материал должен плотно примыкать к данным устройствам, не позволяя воде затекать в щели.

Водосборники могут вклеиваться в конструкцию или же монтаж может осуществляться при помощи шурупов из нержавеющей стали. Установка воронки внутреннего водостока. Воронка к отводам присоединяются при помощи компенсационных раструбов. Расстояние к наружной стене не должно быть менее 1 метра.

Отводные трубы могут быть расположены в технических помещениях, на специальных фермах или же на чердаках. Они не должны походить над оборудованием, которому противопоказан контакт с жидкостями. Прочистки и ревизии должны быть прикреплены к выпускному патрубку водоприемника. Это можно делать при помощи отводов или тройников. Лучше всего монтаж стояков осуществлять в специальных нишах или шахтах – там, где проходят трубы отопления или вентиляции. Кроме этого, их можно провести в коридорах жилых помещений или же по колонам в промышленных зданиях. Если выпуск воды происходит открытым способом, стену в месте выхода трубы нужно заделать минеральной ватой и заштукатурить

При этом важно предусмотреть варианты отвода воды от здания, чтобы не произошел размыв грунта

Монтаж воронки

Особенности монтажа и ремонта канализационных колодцев

Укладка бетонных колец или полимерных камер для ливневки производится на песчано-гравийную подушку, которую отсыпают и трамбуют на дне заранее вырытого котлована. Если колодец делается герметичным, то под него укладывается бетонная плита и обмазывается слоем гидроизоляции на основе битума. В противном случае дренажная подушка из гравия делается большей толщины.

Чтобы ливневая канализация бесперебойно справлялась с потоками воды даже при пиковых нагрузках, необходимо устанавливать пескоуловители, а также решетки для задержания крупного мусора. На дноперепадного колодца укладывается металлический лист, который будет принимать на себя удар воды и предотвращать разрушение корпуса колодезной конструкции.

Схема устройства ливневой канализации коттеджа

Не рекомендуется ливневку объединять с домовой канализационной системой и ее септиком. Это может привести к переполнению очистного сооружения и выходу неочищенных стоков в грунт. А это заражение почвы со всеми вытекающими проблемами.

Эксплуатация системы ливневой канализации отличается неприхотливостью. Если при проектировании расчеты были сделаны правильно, то ремонтировать ее придется раз в несколько лет. Надо только следить за состоянием пескоуловителей и регулярно чистить их.

Благодаря появлению современных технологий промывки засоров высоким давлением колодцы стало возможно делать меньшего диаметра. При обслуживании все работы легко выполняются сверху без спуска человека на дно камеры.

Ремонт колодцев ливневок предполагает замену отдельных железобетонных колец либо запаивание трещин в пластиковом корпусе. В первом случае придется опять привлекать подъемную технику, как при монтаже. А во втором достаточно специального паяльника и полимерных заплаток.

Структура ливневки частного дома

Дренажные и смотровые колодцы являются основой ливневой канализации. Их устройству следует уделять максимум внимания и на стадии проектировании и на этапе монтажа. Недочеты в расчетах в первый же ливень обернутся засорами и размывом грунта.

Грамотно устроенная ливневка не только избавит территорию у дома от луж и грязи, но и оградит фундаментное основание от негативного воздействия воды. Уложить трубы и смонтировать колодцы можно самостоятельно без привлечения профессиональных монтажников. Эксплуатировать ее также несложно, а вот подготовку проекта лучше доверить квалифицированному специалисту.

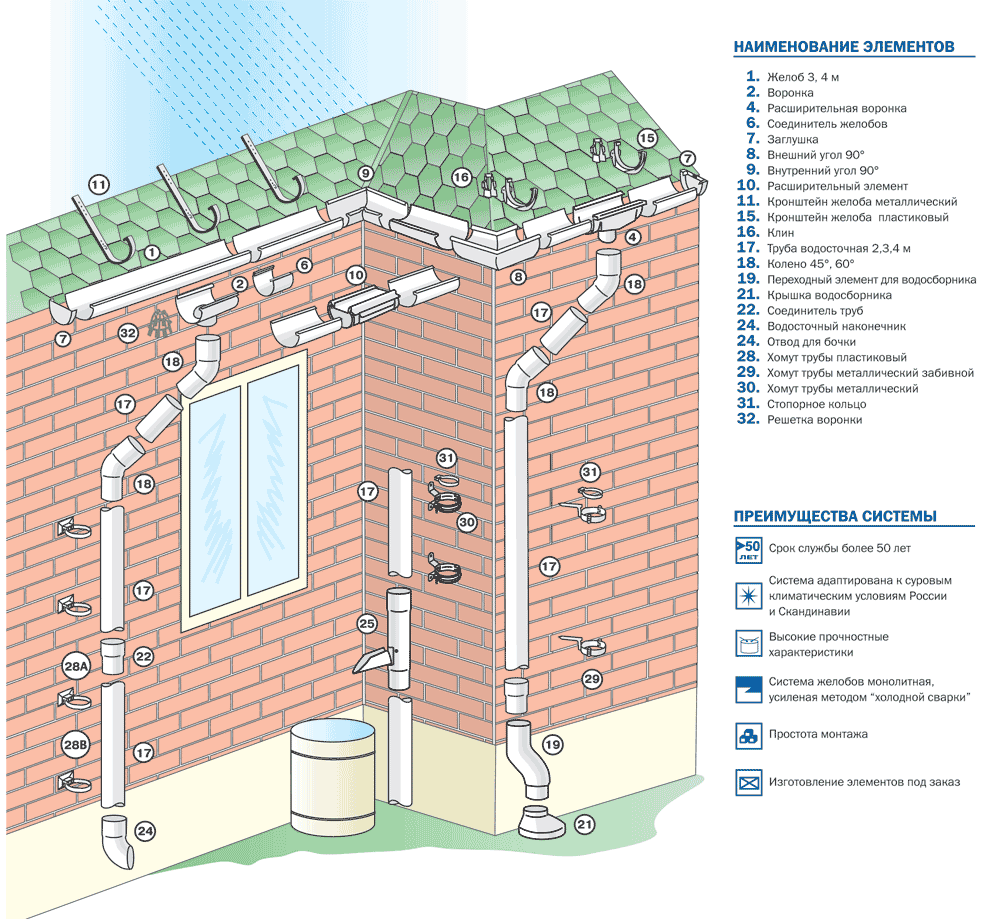

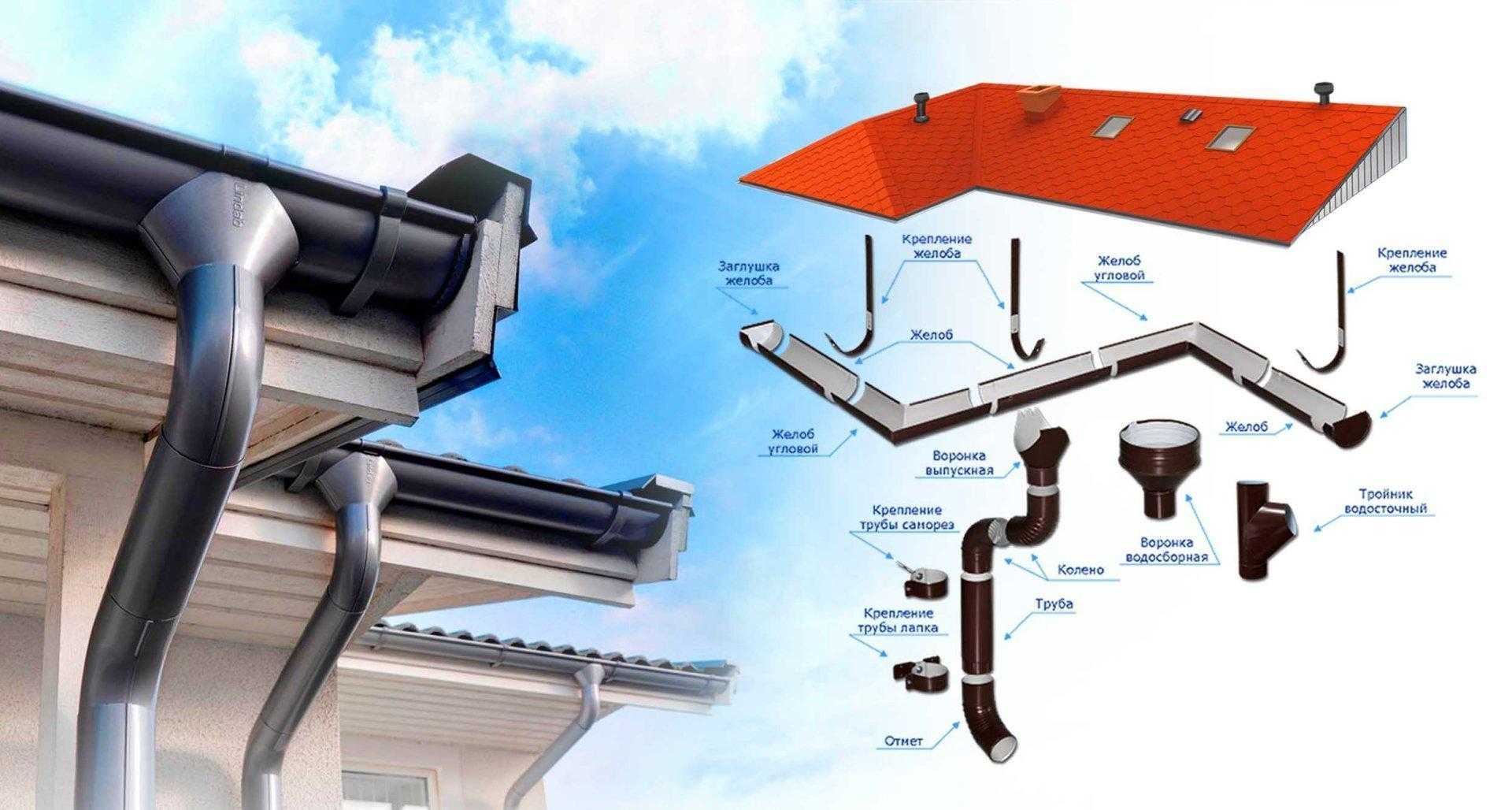

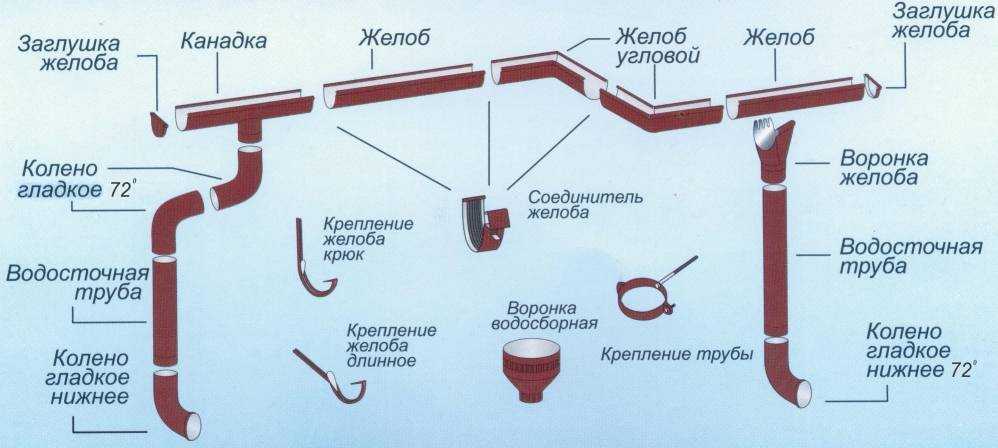

Разновидность водостоков

Водосточные системы различаются двух видов.

Внутренние, с трубами находящимися внутри здания. Подобное устройство организованного водостока с кровли предусматривает водоприёмные воронки на значительно заниженных участках крыши. Помимо этого, все ендовы, разжелобовки, кровельное покрытие должны иметь уклон, направленный к воронкам.

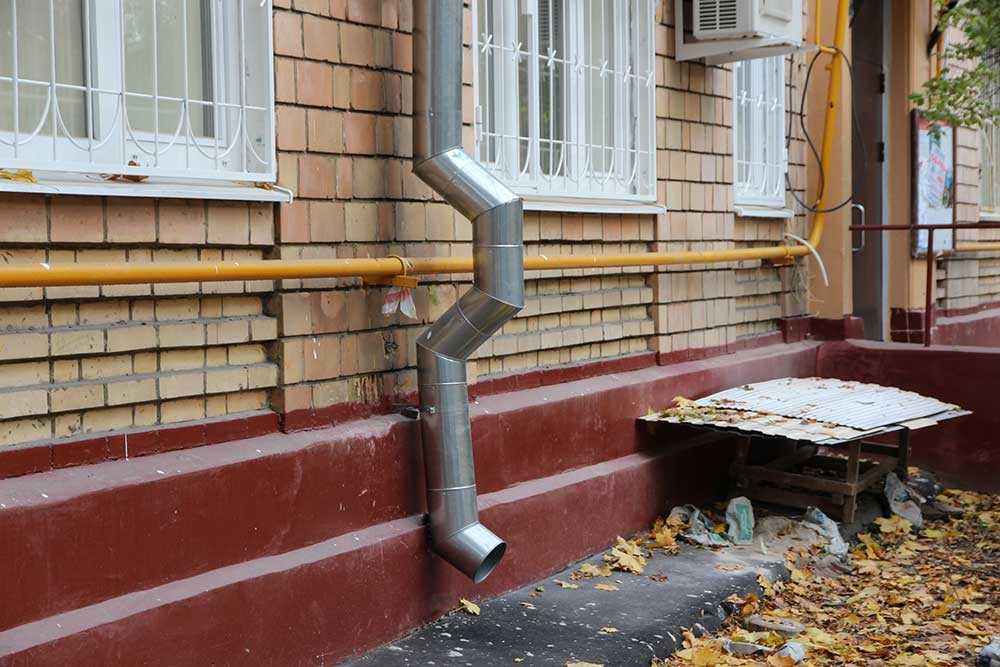

Наружные, расположенные на внешних сторонах здания.

На крышах из металлочерепицы, листовой стали, асбестоцементных листов, профнастила и мелкоштучных материалов предусмотрено сооружение наружного водостока.

Основные требования, предъявляемые к водоотводным системам, выглядят примерно так:

• поверхность кровли должна иметь устойчивость к морозам, а также осадкам;
• кровельный материал обязан стойко переносить перепады температуры;
• накапливающиеся осадки должны удаляться при помощи водоотводящей системы;
• с обычных кровельных поверхностей осадочные воды необходимо удалять при помощи водонакопительной, а также водоотводной систем.

Помимо этого, не следует забывать, что:

• водоотвод обеспечивается определённым углом наклона крыши;
• применение «кобылок» (специальных набивок на стропила, позволяющих создать скат более пологим) уменьшает наклон к водоотводной системе;
• сужение желобов, гантелей, каналов или лотков к стоку воды недопустимо;
• устройство каналов карнизов должно быть таким, чтобы обеспечивать надёжную защиту здания от льда, снега, наледи, сосулек;
• материал для водоотводных желобов должен обеспечивать упругость при понижении температур и жёсткость водоотводных систем.

По предписаниям нормативов, создание неорганизованного водостока вполне допустимо. Однако, даже на хозяйственных постройках, организованный водосток будет более целесообразным. Поэтому, стоит ли рисковать, уменьшая срок службы дома и создавая себе проблемы в будущем с его обслуживанием. Организованная водосточная система способна избавить вас от многих возможных неприятностей.

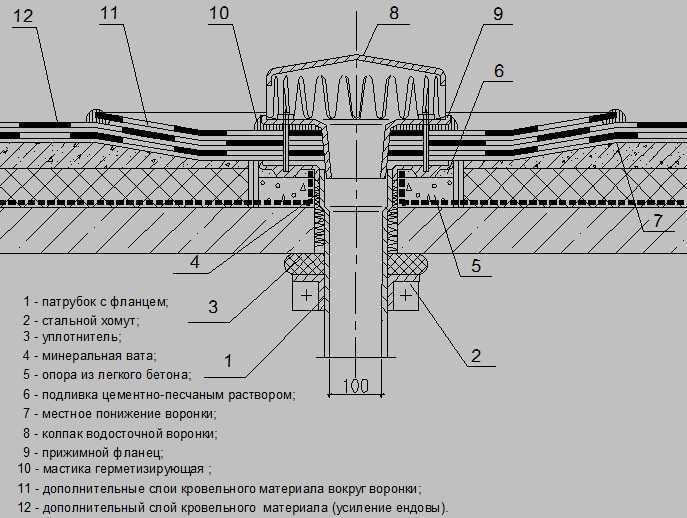

Особенности установки воронок на кровле

Установка конструкций, их количество и интервал между воронками зависит от особенностей объекта: площади, конфигурации, дождевого объема и других параметров. На практике расстояние между 2-мя элементами составляет около 25 метров, чего достаточно для своевременного водоотвода.  Меньшее количество приводит к закупорке воронок с последующим скапливанием жидкости на плоской поверхности.

Все компоненты соединяются с водосточными трубами, на случай перегрузки формируется резервная система. Она активируется при весеннем таянии снегов, сильном ливне или во время затяжных дождей

В этом случае важно, чтобы приемная часть не засорялась

Монтаж выполняется в несколько этапов:

1. Внутренний элемент вставляется в специальное отверстие на крыше. Крепеж не должен быть жестким.
2. Сверху вставляют внешнюю часть, проводя ее через кровельный ковер и утеплитель. Между 2-мя элементами помещают кольцо уплотнения.
3. Фартук колпака устанавливают на рубероидную подкладку и дополнительный гидроизоляционный слой.
4. В чашу воронки заводится кровельное покрытие, которое фиксируют кольцом и крепежными компонентами.
5. Процесс завершает монтаж защитной решетки.

Успех определяется грамотным планированием работы и квалификацией специалистов.

Принцип размещения водоприемников

Приемники воды необходимо установить в наиболее низких местах кровли. Он должны быть равномерно распределены по поверхности.

Чтобы исключить образование застойных луж на крыше, уклон поверхности в сторону воронки должен составлять не менее 2%, при этом на расстоянии около полуметра до водосточной воронки уклон должен быть увеличен не меньше, чем до 5%. Изменение уклона обеспечивается за счет выравнивания стяжки или уменьшения теплоизоляционного слоя.

способ контрразуклонки на плоской кровле

Расчет количества приемников воды выполняется следующим образом: на каждую воронку должно приходиться не более 200 кв. м. поверхности, расстояние между воронками – не менее 50 см.

Минимальный диаметр трубы – 10 см. Несмотря на размеры крыши, на ней должно быть установлено не менее двух воронок, либо одна воронка и ливневой сток. Это позволит избежать затопления при засорении водоприемника.

Что представляет собой работоспособная ливневка

Линейная сеть состоит из нескольких элементов: дождеприемник, включающий поддон, воронка и лотки линейного типа. Элементы подбираются таким образом, чтобы они подходили друг к другу. Возведение ливневой канализации невозможно себе представить без лотков, желобов и труб. Эти части используются для оперативной доставки образовавшейся воды к месту утилизации или дальнейшего использования.

Отдельно необходимо остановиться на фильтрации дождевой воды. Для этого понадобится соответствующее оборудование. Фильтры подбираются с учетом ожидаемых типов загрязнения, например, мусор, трава, песок и так далее.

Перед тем как обустраивать ливневую канализацию, следует сперва изучить ее конструкцию

Помимо поиска и приобретения перечисленных деталей, начинающий строитель должен обратить внимание на следующее:

• Наиболее распространенный вариант монтажа ливневки: слева находится придверный поддон, затем идет воронка, а с правой стороны — желоб, в котором насыпан пескоулавливатель;
• Топология сети строится на основе линейного или точечного принципа;
• Для прокладки подземных участков системы применяются износостойкие трубы;
• Продлить срок эксплуатации системы помогут желоба, монтаж которых обязателен в поверхностных каналах.

Вне зависимости от технологии, использованной при строительстве, желоба монтируются с небольшим уклоном, который направлен в сторону места сбора жидкости. Рекомендуется контролировать систему. Любые задержки, связанные с перемещением жидкости, спровоцируют подтопление.

Укладка дренажных труб своими руками, как укладывать правильно

Зачем нужен дренаж

Прежде, чем наслаждаться отдыхом на природе, владельцу земельного участка необходимо приложить немало усилий для его благоустройства. Большое количество земельных наделов за городской чертой характеризуются переувлажнением почвы.

Чтобы избавиться от лишней влажности на участке создают дренажную конструкцию, представляющую собой искусственно проложенный в почве отток жидкости, состоящий из системы каналов или трубопроводов. Попав в них, вода перемещается в сторону накопительных специально оборудованных колодцев и резервуаров или выводится за пределы придомовой территории.

На практике владельца участка должен насторожить ряд признаков наличия избыточной влаги, которые свидетельствуют о необходимости обустроить дренаж:

• произрастание на участке большого количества влаголюбивых растений;
• периодическое появление или постоянное наличие в подвалах и погребах построек грунтовых вод;
• образование после дождя плохо подсыхающих луж.

Но как показывает практика, отсутствие вышеназванных признаков не свидетельствует о том, что не существует проблем с переувлажнением и о том, что они не появятся в дальнейшем. Оптимальным решением может стать консультация специалиста, который определит степень увлажнения почвы на местности и необходимость проведения дренажных работ.

Варианты устройства дренажной системы

Решая как укладывать дренажные трубы, следует знать о существовании нескольких способов создания водоотводящих конструкций:

1. Создание траншей с щебнем и песком. Дренажная система закрытого типа – это выкопанные в земле канавы и траншеи, которые заполняют слоем щебня, а сверху помещают песок. Часто на приусадебных участках используют эффективную конструкцию под названием «елочка» – к центральной магистрали подводят второстепенные трубопроводы.

Монтаж перфорированных труб

До того, как выполняется установка дренажных труб, производятся расчеты и выбираются стройматериалы.

• посезонного уровня грунтовых вод;
• характеристики почвы и структуры грунта;
• объема влаги, находящейся в виде паводковых вод и атмосферных осадков.

Всю эту информацию можно запросить в региональном отделении земресурсов. На основании полученных данных специалисты произведут расчеты и узнают, необходимую глубину траншей и параметры труб.

Когда выполняется укладка дренажных труб своими руками, следует отдать предпочтение изделиям из пластмассы. Устройство пластмассовых труб отличается простотой – они имеют два слоя из полиэтилена или ПВХ, благодаря чему изделия прослужат минимум 50 лет даже при условии их монтажа на большой глубине.

Порядок укладки дренажных труб своими руками

Создание дренажной конструкции начинают с разметки территории, согласно заранее составленной схеме. Потом копают траншеи с глубиной, которая была установлена при расчетах. Для определения их ширины к наружному диаметру труб добавляют 40 сантиметров. Также не следует забывать про уклон дренажной трубы около 3°.

Трубы, обернутые геотканью, укладывают на подушку. Соединение дренажных труб выполняют при помощи специальных муфт.

На завершающем этапе производят обратную засыпку – выполняя все действия в обратном порядке. Сверху труб насыпают слоями щебень, песок и грунт, ранее вынутый из канавы. Поверх при желании укладывают дерн.

• несоответствие глубины вырытой траншеи потребностям системы, что может завершиться нарушением водного баланса на приусадебном участке;
• использование дренажных труб не того типа, который следовало задействовать. В итоге построенная конструкция быстро выйдет из строя;
• неверно выполненный угол наклона дренажа. Это приводит к неправильной работе системы, а на местности возникают серьезные проблемы с соблюдением водного режима.

Если укладку дренажных труб можно сделать самостоятельно, то доверить проведение расчетов и составление схемы следует специалистам

Выполняя достаточно простую работу, необходимо следовать инструкции, обращая особенное внимание на угол уклона системы, на надежность соединения элементов, правильность обустройства смотровых колодцев

Материалы и виды ливневых решеток

Решетки из пластика

Для производства ливневых пластиковых решеток используется морозостойкий полипропилен с повышенной ударопрочностью (ГОСТ 26996-86). Такая решетка не поддается коррозии и пригодна для комплектации дренажных систем в условиях сурового климата и агрессивных химических реагентов. Очевидные плюсы: низкая цена и небольшой вес изделия. Но, хрупкость пластика ограничивает применение решетки. Купить ливневую решетку пластиковую рекомендуется для установки в местах с небольшими динамическими нагрузками.

Решетки из стали

Ливневые решетки стальные поставляются в двух вариантах исполнения — стальная оцинкованная (сталь покрытая горячим цинком) и стальная нержавеющая (нержавеющая сталь AISI 440). Решетки из оцинкованной стали, в силу своей невысокой стоимости, нашли широкое применение в проектах эконом-класса. Однако такие решётки могут подвергаться коррозии, и в наших климатических условиях срок службы конструкции редко превышает отметку в 5-6 лет. Решетки из нержавеющей стали, как правило, применяются на предприятиях пищевой или химической промышленности. «Нержавейка» служит долго, но интерес к ней падает прямо пропорционально её стоимости. Купить ливневые стальные решетки рекомендуется для построения ливневой канализации в крытых помещениях.

Чугунные решетки

Решетки ливневые чугунные – это самое традиционное и практичное решение. Производятся из высокопрочного чугуна ВЧ50. Конструкция может быть с оцинкованием. Чугунные решетки имеют хорошие технические, эксплуатационные характеристики и нашли наибольшее применение в местах с повышенными динамическими нагрузками. Практичность и относительно невысокая стоимость, позволяют использовать материал в больших проектах. Купить чугунные решетки рекомендуется для обустройства ливневой канализации в частном, гражданском и промышленном строительстве – как самый простой, доступный, не затратный вариант.

Медные решетки

Медные ливневые решётки в основном применяются в целях декоративного оформления или благоустройства территории. Привлекательный золотисто-розовый цвет поверхности живописно будет смотреться среди зеленых лужаек или у парадного подъезда. Такие решетки рассчитаны на небольшие механические нагрузки. Стоимость материала высока, но этот «минус» ничего не значит – дорого и красиво!

По структуре ливневые решетки бывают щелевые или ячеистые.

Нужно отметить, что ячеистые решетки обладают лучшей пропускной способностью, за счет структуры ячеек, лучше защищают канал от попадания внутрь мусора. Ячеистые решетки способны выдерживать большие нагрузки.

Такое разнообразие позволяет выбрать решетки для ливневой канализации в соответствии с местом применения.

Устройство водостока в многоквартирном доме

Конструкция внутреннего водоотвода сложнее, чем внешнего, и требует более подробного рассмотрения.

Внутридомовое водоотведение требует индивидуального проектирования, поскольку такие конструкции достаточно сложны, просчеты в этой сфере строительства грозят затоплением верхних этажей дома, переливом воды за край кровли, размывом фундамента, переувлажнением внешних стен, что может повлечь снижение их прочности.

СНиП регламентируют количество стояков ливневой канализации на крыше здания — не менее одного на каждые 150–200 квадратных метров кровли, меньшее количество может не справиться со сбросом воды. Несколько стояков на крыше здания образуют систему водоотведения.

Водоприемные воронки изготавливают либо из металла, либо из пластика, трубопроводы водоспускных стояков могут быть из таких же материалов. Решетчатая крышка защищает воронку от попадания мусора.

Находится воронка в центре небольших уклонов, несколько поодаль от наружной стены. Месту стыка крыши и стены в холодное время года меньше всего достается тепла, исходящего от обогреваемых внутренних помещений здания, поэтому вода здесь может замерзнуть. Устройство крепления воронки к поверхности крыши должно исключать затекание воды в стыковое место. Место стыка уплотняют специальными прокладками.

Трубы стояков снабжаются ревизиями для доступа обслуживающего персонала коммунальных служб для их прочистки в случае засорения. В стенах домов делают люки напротив ревизий — сантехник их снимает и открывает ревизию.

Как соединяются лотки

Способы соединения водоотводных лотков зависят от материалов, из которых они сделаны. Они бывают:

• пластиковыми;
• бетонными;
• металлическими;
• композитными.

Наибольшее распространение получили пластиковые и бетонные изделия. Полимербетонные (композитные) варианты сочетают свойства пластика и бетона. Металлические лотки используются редко ввиду большой стоимости, подверженности к коррозии и большого веса.

Пластиковые лотки

Водоотводные системы, обустроенные на основе лотков из пластика, отличаются высокой пропускной способностью, которая достигается за счет гладких стенок. Это же свойство уменьшает частоту засоров. Такие изделия достаточно долговечны, устойчивы к химическим воздействиям, агрессивным стокам. Они легки, поэтому перенос и транспортировка не составляют труда.

Пластиковые лотки очень просто соединяются. Для этого на одной стороне есть паз, а на другой — специальная выпуклость, шпунт. Такая система носит в народе название «папа-мама». После объединения стыки герметизируются.

Бетонные лотки

Бетонные лотки надежны, достаточно просты, они особенно эффективны в условиях непредсказуемого климата, поскольку выдерживают сильные морозы и нагрев. Для повышения прочности изделий из бетона применяется метод вибропрессования, а для повышения износоустойчивости на этапе производства в смесь подмешивают специальные добавки.

Бетонные лотки укладываются на предварительно подготовленное бетонное основание. После укладки по бокам они тоже заделываются бетоном. Соединение их происходит посредством пескоуловителей. Для этого используются трубы диаметром 100-160 мм или вертикальные патрубки на дне лотка.

Все стыки, как и в случае пластиковых лотков, тоже тщательно герметизируются. Для этого подбирается такой состав, который подходит под нагрузку, для которой рассчитана водоотводная система. Если класс ее небольшой, стыки могут заделываться цементными растворами или эластичными уплотняющими смесями из синтетических компонентов или жидкого стекла. Если же класс максимальный, стыки заделываются мастиками и герметиками, обеспечивающими полную герметичность.
