Нормы проектирования водопровода и канализации

Условия подключения водоотведения

Для каждого региона или даже территориального участка возможности, цена и трудозатратность такого процесса очень индивидуальны. Это зависит от огромного количества факторов от физических условий до наличия других коммуникаций. Для выяснения этого вопроса необходимо обратиться в местный водоканал. Там вам предоставят все существующие варианты. При многоэтажной застройке функция использования общественного снабжения ресурсом подразумевается априори. А вот при индивидуальном строительстве это отдается на откуп застройщикам и при этом часто не существует никаких гарантий, что это возможно.

Основные положения

Согласно пункту 1.1 по СНиП — этим правилам подчиняются все виды водопроводных и канализационных сетей.

Внутренний водопровод — это конструкция из труб и устройств, которая производит и регулирует подачу воды по трубам к сантехническим приборам. Обеспечивает непрерывную поставку воды в одно или несколько зданий и обладает общим устройством водоизмерения.

Наружный водопровод — проходит (в отличие от внутреннего) снаружи зданий.

Внутренняя канализация — совокупность труб и специализированных приспособлений, которые производят транспортировку сточных и дождевых вод от сантехнических приборов в наружную сеть.

По СНиП, водопроводы и канализации должны присутствовать в зданиях любых типов: жилых с разным количеством этажности, производственных цехах, общественных объектах различного назначения (если эти здания находятся в пределах обслуживания канализационных систем). Районы, которые располагаются вне зон обслуживания, могут быть оборудованы люфт-клозетами и выгребными ямами. На этот счёт есть свои ограничения, с которым можно ознакомиться в пункте 1.6 СП (свода правил) «внутренний водопровод и канализация».

Помимо этого, трубы, а также специальное оборудование и материалы, которые применяются при строительстве и ремонте водопроводов и канализационных конструкций, должны соответствовать всем нормам и госстандартам.

Внутренний водопровод — это система, расположенная в помещении, к ней присоединяются устройства-потребители

Виды водопроводов

В зависимости от расположения водопровод может быть общим и локальным.

В первом случае осуществляется подача воды в населенные пункты, на предприятия и в другие крупные объекты.

Во втором случае организовывается индивидуальная система для дома или хозяйственного объекта.

Также систему можно разделить на 2 вида:

наружная — подача воды к зданию;
внутренняя — распределение ресурсов между кранами и сантехникой.

Внутренний водопровод

Внутренний водопровод представляет собой сеть из труб, которые проходят внутри здания и ведут коммуникации до точек водозабора. С учетом того, что в наружной системе давление может отличаться, внутреннюю сеть организовывают двумя способами:

Без повышающих насосов. В этом случае вода подается за счет давления во внешнем водопроводе. Сама система состоит из ввода, водомера, труб, стояка и подводки. Дополнительные элементы не требуются. Способ используется для частных домов и многоквартирных домов.
С периодическими и постояннодействующими насосами. Система применима в том случае, если во внешней сети нет необходимого давления для транспортировки жидкости. Также она нужна для поставки воды на удаленные и высокие точки водозабора. Водопровод с насосом устанавливается в зданиях высотой более 50 метров, гостиницах и производственных зданиях.

Арматура и трубы

Какими материалами могут монтироваться внутреннее водоснабжение и канализация — СНиП указывает недвусмысленно:

Для нужд ХВС и ГВС могут использоваться трубы и фитинги из полиэтилена, полипропилена, полибутена, ПВХ, стеклопластика, а также металлополимерные, медные, латунные, бронзовые и стальные трубы (в том числе с цинковым антикоррозионным покрытием);

Подробнее о выборе труб в видео:

https://youtube.com/watch?v=faKtDT34YUM

Монтаж полипропиленовых труб в штробах исключает их случайное повреждение

Для самотечной канализации могут применяться чугунные, бетонные и железобетонные, асбестоцементные, пластиковые и стеклянные трубы;
Для напорной канализации рекомендуется использовать напорные пластиковые, бетонные, железобетонные и асбестоцементные трубы.

На практике наибольшей популярностью пользуются напорные трубы из ПВХ

При этом материал труб и фитингов должен обеспечивать:

Полуторакратный запас прочности по отношению к рабочему давлению водопровода (но не менее 7 кгс/см2) при температуре 20°С на холодной воде и 75°С на горячей;
На ГВС — стойкость к температуре не менее 90°С при рабочем давлении сети (но не менее 4,5 кгс/см2);
Ресурс не меньше 50 лет при +20 и рабочем давлении на холодной воде и не меньше 25 лет при +75 и рабочем давлении на горячей.

Вот требования к запорно-регулирующей арматуре на водоснабжении:

Фитинги и арматура для систем водоснабжения должны быть рассчитаны на рабочее давление не менее 7 кгс/см2;
Конструкция арматуры должна обеспечивать плавное перекрытие потока (см. Арматура для водоснабжения: виды, назначение, нюансы подбора);

Механизм возникновения гидроудара

Арматура ставится на вводе, и на отдельных секциях систем водоснабжения. На одну систему должно приходиться не менее двух независимо отключаемых секций;
Стояки водоснабжения, питающие более трех этажей, снабжаются отсекающими кранами;
То же самое касается подводок, питающих более пяти точек водоразбора;
Отсекающими кранами комплектуются подводки отдельных квартир, гостиничных номеров, подводки к сливным бачкам и водонагревательным колонкам, отводы на наружные поливочные краны.

Шаровые краны на вводах ХВС и ГВС в квартиру

Виды и устройство

Классификация систем водоснабжения производится по общим признакам. В зависимости от назначения выделяются виды внутреннего водопровода:

производственные – снабжают водой цеха на промышленных предприятиях;
хозяйственно-питьевые – подают питьевую воду в жилые здания или работникам на производстве;
противопожарные – обеспечивают водой во время пожаров.

Возможно объединение всех систем водоснабжения в одном производственно-питьевом-пожарном водоводе. Это дорого, если придется тратить много чистой воды на производственные нужды. Чаще создается хозяйственно-противопожарный водопровод, использующий питьевую воду.

По способу транспортировки жидкости водоводы:

самотечные;
с запасными баками;
с повысительными насосами;
комбинированные.

Конструктивные особенности и состав внутреннего водопровода зависят от требуемого качества и объема жидкости в жилом доме или производственном здании. Базовое устройство включает:

ввод, один или несколько;
водомерный узел: счетчик;
технологическое оборудование для повышения напора: насосы для подачи на верхние этажи;
арматура: запорная, предохранительная, регулировочная, смесительная;
соединительные элементы для монтажа труб: колена, переходники, фитинги, сгоны;
разводящая горизонтальная сеть из труб;
вертикальные стояки с подводкой к сантехническому оборудованию потребителей;
запасные емкости.

Иногда предусматриваются устройства дополнительной очистки, обезжелезивания, умягчения, дегазации, или обеззараживания.

Сети внутренних (холодных) водопроводов

Встречаются тупики и кольцевые водопроводные системы. В тупиковых разрешено на время прекращать поставку воды. Количество пожарных установок в таких водопроводных конструкциях, соответственно с необходимыми параметрами, должно быть количеством до 12 (пункт 9.1).

Кольцевые системы обязательно должны иметь два соединения с наружной сетью, если наблюдается хотя бы один из пунктов: постройки с количеством пожарных систем выше 12, жилые конструкции с количеством квартир больше, чем четыреста, большие клубы со сценой, кинотеатры с числом посадочных мест, превышающих триста, бани, рассчитанные на двести и более посетителей.

Если вводы, соединяющие водопровод с наружной кольцевой системой, присоединяются к разным частям водопровода, то их необходимо оснастить всем необходимым оборудованием (задвижками, вентилями). Вводы обязаны иметь выход на разные участки. Состыковка с одним и тем же участком является нарушением норм.

Для обеспечения нормального напора воды и бесперебойной ее подачи система водоснабжения может оснащаться насосами

Если для увеличения давления и напора воды в трубопроводе нужна установка насоса, то производить её необходимо с учётом всех требуемых технических правил. Вводы трубопроводной системы соединяются перед насосом с монтажом специальной задвижки. Обратные клапаны, являются приспособлениями, которые регулируют поток транспортируемой по трубам воды.

По пункту 9.5 промежутки между питьевой и канализационной магистралью должны соответствовать всем техническим параметрам. По правилам эти расстояния не могут быть меньше 1,5 м. Отступ между трубопроводом и остальными поверхностями в помещениях не может быть менее, чем 0,2 м.

Установка водопроводных магистралей, как правило, проводится в подвалах или на технических этажах. Если в здании не предусмотрен цоколь или чердак, монтаж осуществляется под полом первого этажа, или же под потолком верхнего этажа постройки. Стояки прокладываются в шахтах. В зданиях, которые имеют повышенные требования к строительным нормам, может применяться скрытая установка водопроводов. Стальные трубопроводы, которые соединяются с применением резьбы, запрещается использовать при скрытой установке. Отделку стен после монтажа трубопроводов выполняют с помощью штукатурки.

Коллекторная система — в ней все необходимые запорные приспособления располагаются на входе в квартиру. Особенностью такой системы является то, что ответвления труб на разные нужды идёт от единой системы, расположенной в одном месте. Разрешается применять такую схему в жилых помещениях.

По пункту 9.9 СНиП монтаж внутренних сетей водопроводов и канализаций, которые подпадают под описание предприятий, должен проходить по всем необходимым критериям норм. Система должна быть установлена открыто. Трубы, которые подают техническую воду к устройствам, разрешается прокладывать под полом.

Согласно правилам, труба, подающая горячу воду, должна располагаться выше «холодной» ветки

Нельзя располагать холодные и горячие трубопроводы близко друг к другу без термоизоляции. Трубы, переносящие холодную воду, подлежат установке ниже труб с горячей водой. Также при монтаже труб должен учитываться угол наклона и конденсация влаги на их поверхностях.

Если температура в помещении, где расположен трубопровод, ниже необходимого показателя в 2 °С, то следует это учесть. Находясь в помещении с такой температурой, трубы могут замёрзнуть, поэтому необходимо оснастить их специальной изоляцией, которая предотвратит переохлаждение.

Противопожарные водопроводы

Все расчёты по устройству противопожарного водопровода и необходимым критериям расхода воды указываются в таблицах СНиП для внутренних водопроводов и канализационных систем (см пункт 6). Системы пожаротушения в различных типах зданий монтируются с соблюдением всех необходимых порядков и техники безопасности.

Показатель минимальной траты воды в жилых постройках обычно равен 1,5 л/с с учётом трат на систему пожаротушения. На производствах расход воды на случай пожара должен быть увеличен с учётом объёма постройки и её площади (пункт 6.3).

Регулировка давления

Водоснабжение высотных зданий требует более высокого по сравнению с нормативным давления на уровне ввода. Атмосфера избыточного давления дает водяной столб высотой в 10 метров.

Давление в атмосферу поднимает воду на 10,3 метра

При максимально допустимых 4,5 кгс/см2 вода может подняться лишь на 45 метров над кранами первого этажа, что даже без учета необходимого для работы сантехники избыточного напора обеспечит водой всего 12-15 этажей в зависимости от высоты перекрытий в них.

Избыточное давление создается стациями подкачки. Они представляют собой один или несколько центробежных насосов, снабженных байпасами и обратными клапанами.

Насос подкачки в многоквартирном доме

Однако установка повышающих насосных станций на вводе порождает еще одну проблему: чтобы создать необходимый для водоснабжения верхних этажей напор, на уровне нижних этажей давление нужно поднять выше значений, предусмотренных нормативной документацией.

Эта проблема имеет две решения:

Вертикальное зонирование водоснабжения. В этом случае потребители, расположенные на примерно одинаковой высоте от уровня ввода, обеспечиваются водой по собственной группе стояков с собственным уровнем давления;

Водоснабжение с повышающими насосами и вертикальным зонированием

Монтаж регуляторов давления (редукторов) на вводах в помещения нижних этажей здания. Эта схема гораздо более экономична, поскольку подразумевает наличие меньшего количества независимых стояков и насосов. Именно ее предписывает использовать СП 30.13330.2016.

Редуктор нормализует давление воды в квартире

Особенности горячего водоснабжения многоквартирного жилого дома

Открытая и закрытая схема ГВС

Горячее водоснабжение многоквартирного дома имеет свои существенные особенности. Одним из существенных отличий от ХВС является то, что для функционирования системы ГВС необходим источник горячей воды. В зависимости от этого источника различают открытую схему горячего водоснабжения многоэтажного дома и закрытую схему.

При открытой схеме ГВС горячая вода поступает в дом из котельной по теплотрассе. Как и в случае с холодным водоснабжением, в дом заводится подающая труба большого сечения с горячей водой. От нее вода через водомерный узел подается на стояки и поднимается на этажи, где распределяется по квартирам.

Открытая схема является простой и дешевой в исполнении. Она используется в большинстве домов старой постройки. Для комплектации системы не требуется дополнительное оборудование. Однако ее главным недостатком является низкое качество горячей воды, состав которой часто не отвечает санитарным нормам. Кроме того, зачастую не соответствуют установленным нормативным требованиям и такие параметры, как температура и давление воды в системе ГВС.

Намного более эффективной является закрытая система горячего водоснабжения многоквартирного жилого дома. В такой системе используется водопроводная вода, которая поступает из системы ХВС. Она подогревается до необходимой температуры от теплоносителя, поступающего из котельной, при помощи специального оборудования и направляется в стояки для подачи на этажи и распределения по квартирам. В качестве такого оборудования для подогрева используется бойлер или пластинчатый теплообменник, который в современных домах, как правило, функционирует в составе индивидуального теплового пункта (ИТП). ИТП объединяет в себе оборудование для нагрева воды, насосное оборудование, коллекторы для распределения, запорно-регулирующую арматуру, приборы учета.

Горячая вода в закрытой системе отличается высоким качеством: она практически полностью отвечает санитарным нормам, характерным для холодной воды. Кроме того, современное оборудование позволяет с высокой точностью поддерживать температуру и давление горячей воды на заданном уровне.

Для чего нужен

Назначение, цели проектирования, создания внутреннего противопожарного водопровода обусловлены необходимостью обеспечения защищаемых строительных объектов эффективным средством подавления пожаров на начальных стадиях развития, которым после непродолжительного обучения, проведения практических занятий может использовать дневной, сменный, дежурный персонал организаций, члены ДПД.

Наличие внутреннего противопожарного водоснабжения на объектах защиты позволяет оперативно, минимальными силами, средствами, ликвидировать очаги воспламенения, не допустить развитие, распространение огня до прибытия сотрудников пожарных подразделений, формирований, которые тоже могут использовать ПК в ходе разведки места возникновения возгорания, для тушения пожара.

Обеспечение внутреннего противопожарного водоснабжения строительных объектов от взрывопожароопасных производственных объектов, складских комплексов до общественных, административных зданий, высотных многоквартирных домов, его правильная эксплуатация, применение в случаях ЧП позволяет спасти жизни, сохранить товароматериальные ценности, имущество.

Насосные конструкции

Согласно пункту 12.1 по СП внутреннего водопровода — если напор воды в трубах слабее, чем нужно, системы водопоставки оснащают насосными установками. Тип такого оборудования выбирают, руководствуясь техническими и экономическими соображениями для каждого случая. Насосные конструкции в жилых зданиях размещают в котельных или бойлерных помещениях. Оборудование насосного типа для предприятий размещается, как правило, прямо в цехах и отграничивается от остальной площади защитными ограждениями.

Пункт 12.21 повествует, что насосные конструкции, которые применяют в системах противопожарного оборудования, проектируются с возможностью ручного управления или дистанционного. Трубы для насосных станций должны быть стальными и соединяться с помощью сварки и фланцевых деталей.

Как правильно составить схему

При правильно скомпонованной разводке вода распределяется между краном, душем, бачком унитаза, биде, стиральной машиной и т.д. При этом каждый прибор получает достаточное количество жидкости. Разводка воды должна быть изображена на чертеже. Там же указывается типы соединений, методы прокладки, особенности монтажа и прочее.

Перед составлением схемы разводки нужно определиться с материалами из которых будут состоять трубы:

Пластик;
Металлопластик;
Медь;
Сталь.

При самостоятельной разработке схемы водоснабжения квартиры приходится отталкиваться от общепринятых норм и правил. Лучше, когда за дело берутся специалисты. В этом случае помимо графического отображения документ содержит важную информацию:

перечень, маркировку и количество всех бытовых сантехнических средств;
сведения о материалах труб, диаметре, длине;
целевого назначения трубопровода и направление движения потока;
список необходимых запорно-регулирующих устройств;
расположение защитных и измерительных приборов.

Но это не означает, что качество и информативность схемы водопровода квартиры, разработанной собственными руками, будет ниже. Все зависит от внимательности и аккуратности.

Что сантехники называют точкой

Сантехники используют термин «точка», когда обозначают подвод к сантехническому прибору или отвод. Составляя смету, в ней должно быть конкретно расписано, сколько денег будет стоить подключение каждой точки.

Нужно понимать, что подключить душ с гидромассажем или джакузи намного сложнее, чем обычную раковину или унитаз. «Точка» может быть двойной, если для ее функционирования необходимо подвести холодную и горячую воду.

Работники отвечают за прокладку труб, подключение и запуск системы. Благоустройство в стандартный комплекс услуг не входит. Цена прокладки трубопровода также зависит от сложности работ.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Горячие водопроводы

Жилые постройки в обязательном порядке должны иметь центральные системы водоснабжения. Объёмы поставляемой в них воды должны соответствовать всем необходимым условиям. Запрещено соединять системы горячего водоснабжения, транспортирующие питьевую воду с трубопроводными системами, которые подают воду для заводских и прочих производственных целей.

В жилых комплексах (по пункту 5.7), высота которых превышает 4 этажа, нужно соединять группы стояков в узлы, подключая их к сборному трубопроводу. В секционные узлы кооперируют от 3 до 7 стояков.

СП оговаривает необходимость теплоизолирования некоторых типов трубопроводов ГВС

В зданиях с высотой постройки менее 4 этажей подключение водоразборных приборов к стоякам и трубопроводам запрещается (пункт 5.9). В сёлах и посёлках установка водопроводов должна проводиться с учётом особенностей региона и экономических возможностей, а также технических порядков.

Внутренние водопроводы, транспортирующие горячую воду

Водопроводные магистрали, по которым осуществляется транспортировка горячей воды или, в некоторых случаях, пара, должны устанавливаться с соблюдением всех технических норм.

Следуя пункту 9.15, приборы, которые выводят воздух, нужно устанавливать в верхних частях водопроводов горячего типа. А также выпуск воздуха может осуществляться водоразборными устройствами. В нижних частях систем устанавливаются, как правило, спускные приспособления. Если в нижней части трубопровода устанавливается водоразборное устройство, то спускная аппаратура не требуется. Термоизоляция таких труб проводится для различных типов магистралей. Стояки также следует размещать с учётом изоляции. Её слой не должен быть меньше 10 мм.

Определение и назначение системы внутреннего водоснабжения

Внутренний водопровод – это трубы и устройства, обеспечивающие доставку горячей или холодной воды от наружного водовода к потребителям внутри здания. Назначение – транспортировка жидкости нормативных параметров: температуры, качества, напора.

Не допускается соединение хозяйственно-питьевого водовода с водопроводной сетью, подающей техническую воду, непригодную для питья.

Внутренний водопровод обеспечивает водой бытовое сантехническое, технологическое, противопожарное оборудование. Снабжается из центрального водопровода населенного пункта, либо из отдельной скважины или природного источника. На вид внутреннего водоснабжения влияют технические возможности, санитарно-гигиенические и противопожарные требования, а также экономическая целесообразность проекта.

История [ править | править код ]

Известны с I тыс. до н. э., упомянуты в Библии (4 Книга Царств, Ис. VII, 3, II Пар. XXXII, 30) . В Древнем Риме водопроводы называли акведуками.

В XI или начале XII века первый водопровод из деревянных труб появился на Ярославовом дворище в Новгороде .

Московский Кремль имел водопровод с XV века. Первая городская водопроводная система в Москве (Мытищинский-Московский водопровод) появилась в 1804 году.

В качестве материала для водопровода использовали глину, древесину, медь, свинец, железо, сталь, а с развитием органической химии стали применять и полимеры. Трубопроводы больших диаметров также изготавливали из цемента, железобетона, асбестоцемента, а в последние годы и из различных видов пластика.

Из-за повышенной механической прочности и устойчивости к повышенным температурам в хозяйственном водоснабжении наибольшее распространение получили металлические водопроводы — из оцинкованной стали, нержавеющей стали, чугуна, чугуна высокопрочного с шаровидным графитом (ВЧШГ) и меди. Также используются трубы из синтетических материалов, например, из полиэтилена различной плотности.

Показатели и характеристики транспортируемой воды

Качество воды является очень важным параметром, ведь от него зависит, в первую очередь, здоровье людей. Поэтому этим пунктом не стоит пренебрегать ни в коем случае. Свойства воды должны соответствовать необходимым параметрам по ГОСТ 2874–82*. Вода, используемая на производстве с технической целью, «подчиняется» специальным технологическим требованиям, отличным от бытовых запросов, но и их не стоит игнорировать.

Показатели температуры горячей воды, подающейся для различных целей в жилые дома, должны быть не ниже 60 °С в водопроводах, которые присоединены к открытому комплексу теплоснабжения. Для водопроводов с закрытыми конструкциями эта норма составляет не ниже 50°С, а также не выше 75 °С в обоих вышесказанных случаях.

В зданиях, которые оборудованы как детские учреждения дошкольного типа, температура горячей воды для санитарно-гигиенических нужд не должна быть выше уровня 37 °C.

Схемы водопровода

Чтобы проложить трубопровод для будущей системы водоснабжения, подготавливается схема. На ней указываются все элементы сети, основные технические характеристики трубопровода. Чтобы транспортировать воду от источника к нужному объекту, используют водоводы. Они могут состоять из 2-х и больше трубопроводов, которые располагаются параллельно относительно друг друга.

Чтобы подать воду к месту потребления, обустраивается наружная система водоснабжения. Вода, поступающая к конкретным точкам водоразбора внутри объекта, требует обустройства внутреннего водопровода. С учетом конфигурация наружная сеть монтируется по замкнутому либо разветвленному типу.

С помощью кольцевой сети обеспечивается постоянная подача жидкости. Но для обустройства такой системы потребуется большое количество расходного материала, включая арматуру, фасонные части.

Замкнутая сеть эффективна, если нужно обеспечить водой маленькое хозяйство. Тупиковая система обустраивается на объектах, где наблюдаются перерывы в водоснабжении либо происходят частые аварии.

Наружная система водоснабжения состоит из главных и второстепенных линий. Отдельный трубопровод необходимо для технической воды, которая не должна перемешиваться с питьевой водой. В таком случае рекомендуется сделать 3 схемы.

Отдельно подготавливается чертеж для технического и питьевого трубопровода. Дополнительно делают общую схему системы. Если чертеж выполняется самостоятельно, рекомендуется воспользоваться миллиметровой бумагой. При отсутствии навыков в составлении схем рекомендуется проконсультироваться со специалистами.

Вода из водопровода под давлением поступает во внутреннюю сеть. Для этого предусмотрен в почве специальный ввод, представленный в виде трубопроводного ответвления от наружной сети до водомерного узла или запорной арматуры, уложенной внутри обслуживаемого объекта.

С учетом расположения разводящей линии по отношению к водоразборным точкам, различают верхнюю и нижнюю разводку системы водоснабжения. В верхней разводке магистраль располагается выше точек водоразбора, а в нижней – ниже. В наружной сети наблюдается низкое давление, а во внутренней требуется высокое давление. Для этого устанавливают насос и специальный бак.

Кольцевая внутренняя сеть водоснабжения обустраивается для технологических целей. Если в ней предусмотрено 10 и больше точек, тогда её подключают к внешней системе с помощью двух и более вводов. Использование тупиковой схемы ограничено.

Наружная сеть водоснабжения прокладывается в почве. В местностях с постоянной мерзлотой водопровод проводится над землей. Для этого подготавливают специальные опоры, требующие последующей теплоизоляции. В качестве утеплителя применяется минеральная вата.

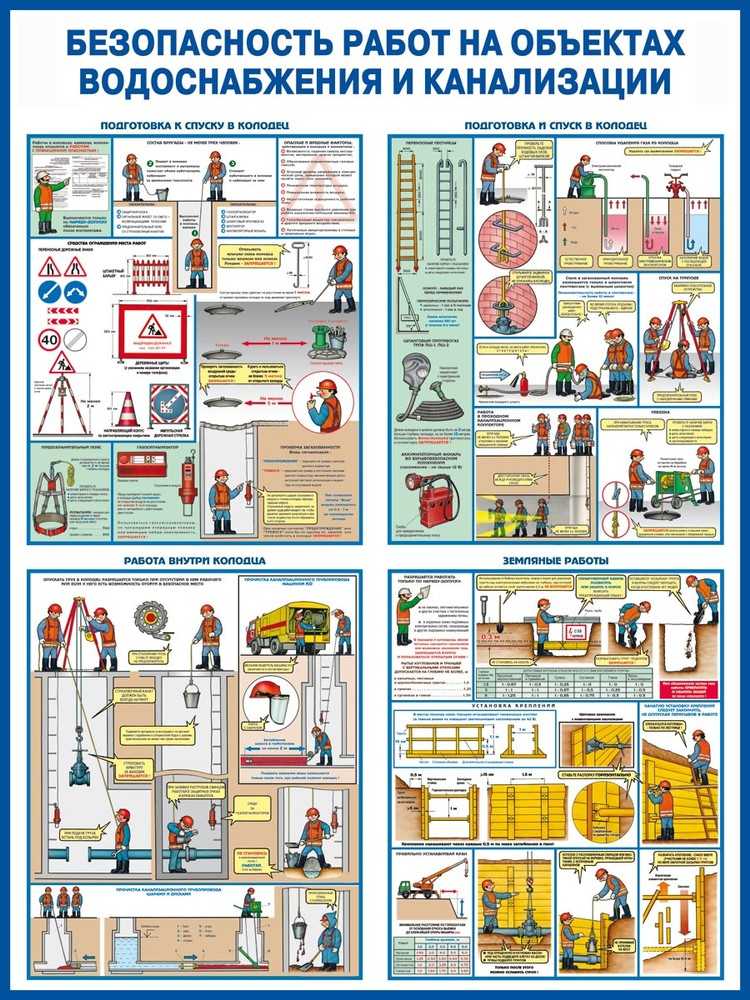

Эксплуатация водопроводов [ править | править код ]

Ремонт водопроводов

Наиболее широко применяющимся жидким ремонтным составом для труб водоснабжения являются смеси на основе цементного вяжущего, остающиеся на сегодняшний день наиболее дешевыми из применяемых материалов. Они обеспечивают эффективную защиту металла трубы от коррозии (выполняя как активную, так и пассивную защитные функции), причем покрытие характеризуется низкой шероховатостью, обеспечивающей высокую пропускную способность восстановленной трубы. Незначительные дефекты покрытия устраняются за счет зарастания их карбонатными отложениями, которые, однако, не накапливаются в покрытой трубе. К недостаткам цементно-песчаных покрытий следует отнести их сравнительно большую (относительно полимерных материалов) толщину. Именно этот фактор выделяется как важнейший из факторов, ограничивающих использование цементных покрытий для восстановления трубопроводов .
