Как сделать врезку в трубу под давлением воды

Как узнать угол наклона крыши

Между уклоном кровельных скатов и снежной нагрузкой имеется прямая зависимость. Если угол наклона крыши меньше 25 градусов, то коэффициент снежной нагрузки равен 1, а при углах, варьирующихся в пределах от 25 до 60 градусов, то этот коэффициент увеличивается до 1,25. Крыша с большим углом наклона не будет подвергаться снежным нагрузкам вообще, поэтому они не учитываются при расчетах.

Чтобы определить угол наклона крыши, нужно воспользоваться таблицей Брадиса и простой методикой: высота кровельной конструкции делится на длину фронтона, разделенную на два, после чего остается найти таблице угол, который соответствует полученному результату.

Высота крыши в коньке определяется следующим образом:

• Первым делом нужно рассчитать ширину пролета;
• Полученная величина делится на 2;
• Результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такой методики расчета выглядит так: при ширине здания, равной 8 метрам, и 25-градусном уклоне кровли, расчетный коэффициент составляет 0,47. В итоге подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученная величина – это высота крыши, соответствующая имеющимся исходным данным.

Читать также: Из чего делают формы для гипса

Как производится врезка?

Современные коммуникации строят из труб разного типа. Для этого используют металлопластик, чугун, сталь, синтетические, полимерные и композитные материалы. Существует несколько методов  подсоединения к трубам водоснабжения, но все обусловлено материалом трубы, инструментом и диаметром требуемого отверстия. Если с отключением подачи воды есть затруднения, то предполагается подсоединение посредством хомутов, облегчающих врезку в существующий водопровод.

Есть и другие условия, когда нужны специализированные устройства или хомуты, например, для получения отверстия в чугунной трубе. Врезку труб и разветвление внутренней сети водоснабжения делают со сваркой или без нее. Работа по врезке в полиэтиленовую трубу водопровода не предполагает применения сварки. При любом способе нельзя игнорировать основное правило – соответствие диаметров труб и фрез для производства работ. Для получения бокового отверстия необходимо сверло того же диаметра, что и сечение присоединяемого трубопровода. «Дочерняя» труба должна быть меньшего диаметра, чем «материнская» (куда ведется подсоединение).

Сварка невозможна тогда, когда не перекрыта вода в основных  коммуникациях. К ветке трубопровода, где вода должна быть уже слита, необходимо приварить тройник, патрубок с резьбой или муфту, на которую должен насаживаться кран. Чтобы было понятно, вкратце круг задач выглядит примерно так:

• отключают воду;
• трубопровод разрезают;
• вставляют муфту или тройник;
• подсоединяют трубу к новому ответвлению.

На металлические трубы подсоединение сверлильной аппаратуры  производится через приваренный патрубок (не на хомут)

Важно сделать качественную сварку, без дефектов, и если они выявлены, то швы повторно доваривают. Врезка в трубу ПНД выполняется посредством адаптера после отключения воды

Коронка требуемого формата надевается на инструмент для сверления – адаптер, который крепится на болты.

Если есть возможность отключения подачи воды, то трубу сначала разрезают, затем в разрез вставляют тройник или муфту

Есть причины, по которым невозможно перекрыть трубопровод. Большинство водных магистралей старого образца, вентили «прикипели», то есть покрылись ржавчиной или забиты кальциевым осадком. Не на всех участках изначально были предусмотрены запорные вентили. При попытке провернуть прикипевшую резьбу есть большая вероятность, что проржавевший узел скорее развалится, высвободив воду в неподходящем месте, чем полноценно закроется. Тогда необходима еще и замена вентиля.

Врезка под давлением выполняется посредством трубопроводного приспособления – хомут или «седелка» для врезки из 2-х деталей, охватывающих трубу с обеих сторон. Отводной патрубок дает качественное соединение, которое прослужит десятки лет.

Один из самых распространенных способов бесколодезной врезки водопровода не предполагает резки частей трубы. Необходим небольшой отрезок одинакового с материнской трубой диаметра, а на торце дополнительные элементы, обеспечивающие перекрытие места врезки. Должна получиться как бы вторая «стенка» трубы патрубка. Отверстие в трубе для врезки должно быть того же диаметра, что и подводимый патрубок.

Внутреннюю поверхность заготовки смазывается клеем или герметиком. Им обрабатывают и поверхность у отверстия, немного не доходя до него. Закрепляя патрубок, используют 2 хомута для врезки, затягивая с обеих сторон, но не сильно, чтобы не весь герметик выдавился из-под патрубка. Остатки клеящего состава удаляют. Подобным методом крепятся и готовые фланцы для врезки.

Отверстие можно делать в любой стороны – вверх или вниз, вправо или влево от трубы, в зависимости от того, куда удобнее отводить колено трубопровода. Иногда пробивать дыру с нужной стороны проблематично – невозможно завести оборудование из-за капитальной стены. Тогда придется менять конфигурацию нового участка коммуникаций, внося коррективы в чертежи. Самый удобный подход к трубе – вверх или на себя.

Расчет

Чтобы не пришлось делать работу дважды, нужно подойти к вопросу водоснабжения своего участка, дома, дополнительных строений или бытовых устройств основательно. Для этого следует сделать грамотный расчет требуемого расхода воды согласно плану и схематической развертки труб подключаемых санитарно-бытовых помещений – ванной, душевой кабины, туалета, кухни, с санитарно-техническими устройствами (унитаз со смывным бачком, раковины со смесителями, душем, стиральная и посудомоечная машины) и средств полива.

Имеется формула расчета водоснабжения на внутренний водопровод с учетом (согласно СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий») нормативных расходов воды в л/с каждого прибора, устройств и количества пользующихся ими членов семьи:

Qmax = 5·q, где:

• Qmax – это максимальный секундный расход воды через один сантехнический прибор;
• q – это общий расход жидкости одного потребляемого прибора, определяемый согласно санитарным нормам и правилам;
• 5 – это коэффициент, определяемый по таблицам в приложениях СНиП в зависимости от вероятности действия конкретного прибора и их количества.

Определение вероятности действия приборов вычисляется по следующей формуле:

P = (U·Qnorm) / (q·N·3600), где:

• U – это количество членов семьи (водопотребителей);
• Qnorm – это общий нормированный расход воды одним потребителем в час наибольшего водопотребления (равен 10,5 л/час);
• N – это число таких приборов;
• 3600 – это время часа в секундах (3600 сек).

Получив показатели N и P, по их зависимости в таблице 2 приложения 4 СНиП 2.04.01-85 определяется коэффициент и вычисляется максимальный секундный расход воды через отдельный прибор Qmax. Путем сложения данных и преобразования их из секунд в часы можно легко получить суточное водоснабжение всего объекта. А уже на основании полученных данных о суточном расходе воды определяется значение минимального внутреннего диаметра трубы, которая будет подходить к участку или дому от магистральной или второстепенной линии водопровода. Вот эту трубу и нужно будет врезать в центральный водопровод. А расчётная формула диаметра трубы выглядит так:

d = √[ (4·Qmax) / (·V) ] м, где:

• d – это внутренний диаметр рассчитываемого трубопровода в метрах;
• V – это скорость потока воды, м/с. Принимается равной 2,5 м/с согласно пункту 7.6 СНиП 2.04.01-85, указывающему, что скорость жидкости во внутреннем водопроводе не должна превышать 3 м/с;
• Qmax – это уже рассчитанная величина расхода воды на объект, м³/с.

Выбор трубы для отводки зависит от давления в трубопроводе, куда будет произведена врезка, и материала, из которого этот водопровод изготовлен. Согласно СНиП 2.04.02-84, СНиП 2.04.01.85 и ГОСТу для нормального снабжения городского населения холодной водой хозяйственно-питьевого назначения давление в подающем магистральном трубопроводе должно быть в пределах 10 кгс/см². К потребителю вода должна прийти с давлением не ниже 0,3 и не выше 6,0 кгс/см². Одинакового давления у потребителей, живущих в разной удаленности и этажности от источника подачи воды, добиться невозможно. Даже в одном доме напор воды будет больше в квартирах на первых этажах.

Для правильного функционирования большинства санитарно-бытовых приборов, потребляющих воду, достаточно давления в пределах от 2 до 3,5 кгс/см². Для частных домов за городом дело обстоит хуже: не везде можно найти поблизости водопроводную сеть, а если она и есть, то возможности ее значительно слабее. Давление в сельских районах редко поднимается даже в магистрали выше 2,5 кгс/см². А для эффективного полива участка нужно давление в поливном кране не меньше 3,5 кгс/см². В этом случае можно использовать подкачивающий насос напором в 4–6 атмосфер.

При централизованном водоснабжении населенного пункта проблема с питьевой водой для жителей решается врезкой в магистраль. Важны не только технические, но и связанные с получением документов вопросы. Необходимы знания тонкостей и нюансов того, как провести воду в дом, чтобы процедура прошла быстро и без недоразумений.

Если в населенном пункте есть централизованное водоснабжение, то жителям необходимо лишь сделать врезку в магистраль.

Как осуществить врезку в газовую трубу

В наше время сложно представить себе жилой дом – частный или многоквартирный – который не был бы подключен к газу. Благодаря этому замечательному веществу мы можем готовить пищу и точно не замерзнем. Однако же газ сам по себе в дом поступать не может, и слава Богу, для него нужен специальный путь – газопровод. А для того, чтобы он был, необходимо врезаться в газовую трубу.

В нашей стране самовольный процесс врезки в газовую трубу запрещен категорически, но количество желающих сделать всё своими руками и против закона никак не уменьшается. Между тем дело это опасное и часто заканчивается смертельным исходом, именно поэтому, а не потому что государство жадное, самовольная врезка и запрещена. Домашним мастерам и нонконформистам, идущим против системы, предлагаем немного теории.

Газопровод – это средство транспортировки и хранения газа. В зависимости от миссии газопровода конструкции могут быть разными: например, для транспортировки газа на большие расстояния оборудуются мощные сети, и газ в них идёт под высоким давлением. Вот уж с ним точно не стоит экспериментировать – очень большая дыра может оказаться на месте не только доморощенного умельца, но и самого подключаемого дома. Тут лучше связаться со специальными службами, которые умеют работать с такими системами.

От любой мощной сети ответвляются более мелкие распределительные трубы, давление в которых ниже, чем в магистральных. Однако все равно оно может разниться – от низкого до высокого. Врезаться в такую трубу можно уже и своими силами, но все-таки лучше обратиться к специальным службам, если нет понимания того, что нужно делать, и знания техники безопасности.

Подробнее о механизме врезки

На профессиональном языке врезкой называется присоединение к работающей транспортирующей газ трубе новой трубы. Подобное соединение может пройти даже без отключения газа, однако в данном процессе есть масса нюансов, которые необходимо учитывать, чтобы, как бы пафосно это не звучало, не отдать свою жизнь за подключение дома к газовой магистрали.

Существует два вида врезки:

• холодная: именно в данном случае основной трубопровод работает без каких-либо изменений – объем и давление подачи остаются на прежнем рабочем уровне;
• традиционный способ – сварка: этот способ проверен временем и отличается высокой надежностью, однако для работ требуется определенная квалификация и специальный доступ у исполнителя.

Традиционно трубы газопровода металлические, потому и используется сварка – ведь только она может дать максимально герметичное и прочное соединение. Однако в настоящее время для подключения домов к газопроводу и монтажа инженерных сетей часто используются трубы из полиэтилена низкого давления. Для врезки в подобные трубы необходимы заводские, соответствующие ГОСТу, фитинги – соединительные элементы. Разумеется, при монтаже ответвлений без нагревания не обойтись, поэтому этот процесс в любом случае сохраняет высокую опасность.

Существуют общие правила для проведения работ по врезке в газовую трубу под давлением.

Во-первых, врезка в сеть с низким давлением должна происходить при показателях не выше 80 мм вод.ст., но и не ниже 20.

Во-вторых, при работе с сетями с высоким или средним давлением, давление сначала должно быть снижено до допустимого уровня. Если это невозможно, то необходимо найти специальное оборудование, позволяющее работать при нестандартных обстоятельствах.

В-третьих, работы без снижения давления по закону могут проводить только организации, имеющие разрешение на ведение подобного вида деятельности (часто даже должен быть специальный разряд).

В-четвертых, сварка и резка газом должны осуществляться на участках с давлением от 40 до 150 кг/см – и этот коридор должен соблюдаться в период всего рабочего процесса.

Ну и самое главное – будет лучше, если все работы Вы доверите профессиональным организациям, которые имеют необходимый опыт, квалификацию и, при необходимости, разряд. Да, вам придется отдать определённые деньги, но это не дороже жизни. Да и даже если вам удастся самостоятельно врезаться и остаться в живых, первая же проверка выявит незаконное соединение. Что дальше? Оплата ворованного газа, штраф, дача показаний, наложение уголовной ответственности вплоть до срока – в зависимости от того, насколько вы навредили незаконной врезкой. И трубу отрежут, так что все труды пойдут насмарку.

Особенности врезки в водопровод из металла, чугуна и пластика

Для того чтобы врезаться в металлический трубопровод используют седельный хомут со сверлением:

1. Перед тем как начать монтаж прибора на трубу, ее необходимо тщательно очистить от загрязнений (если есть) и ржавчины. Кроме, нижней части, которая имеет форму полукруга, в верхней части хомута располагается клапан с отверстием для сверления непосредственно под сверло. После того как хомут установлен на трубе, его части соединяются между собой болтами.
2. После того как хомут закреплен сверлится отверстие и закрывается заглушкой при помощи специального винта. Этот хомут можно использовать в качестве запорной арматуры. Так же можно использовать хомут с уже установленным вентилем. После того как отверстие готово, сверло вытаскивается и вентиль перекрывается. После чего выполняются другие необходимые работы по установке.
3. На металлический хомут может быть закреплен специальный станок, который состоит из ручки с трещоткой, болта блокировки, вала со сверлом на конце и промывочного крана. Все заключается в металлический корпус, который с помощью уплотнительных резинок крепится к хомуту. Благодаря тому, что есть направляющая муфта, можно сверлить в определенном направлении. Таким способом делается врезка в водопроводную трубу из чугуна или стали.

Врезка в пластиковый трубопровод без снижения давления на нем возможна с помощью электросварного хомута-седелки. Он изготавливается из специального пластика и имеет нагревательную спираль со сверлильным механизмом. На корпусе этого хомута нанесен штрих-код, который позволяет с требуемой точностью вводить характеристики сварки.

1. Трубу нужно заранее очистить и при помощи болтов к ней закрепить хомут, у которого есть клеммы для подключения сварочной машины.
2. При помощи сварочного аппарата нагревается спираль и приваривается отвод.
3. В нынешние дни чаще всего используется седелка со встроенной фрезой и вентилем. Для того чтобы произвести врезку в водопровод с помощью сварки, используют муфту.
4. После того как все полностью остынет, необходимо через час при помощи фрезы сделать отверстие и навинтить запорный вентиль.

Такой способ применим для трубопровода с давлением до 1,6 МПа.

Для того чтобы просверлить чугунную трубу под давлением, применяют хомуты, у которых имеется специальная конструкция и биметаллические коронки. При этом коронка не должна перегреваться, а работы должны проводиться на малых оборотах.

Этапы работ при врезке в чугунную трубу водопровод:

• необходимо раскопать трубу и очистить ее в месте врезки от ржавчины;
• при помощи болгарки срезать верхний слой каленого чугуна;
• установить разборную седелку, для того чтобы герметизировать стык между арматурой и хомутом необходимо положить резиновый уплотнитель;
• запорный вентиль необходимо прикрепить к фланцевому отводу, через него будет вводиться коронка (режущий инструмент);
• чугунную трубу просверлить, охлаждая место реза;
• коронку извлекают из вентиля и перекрывают поток воды.

Трубу сверлят твердосплавной коронкой, менять которую нужно будет как минимум 3-4 раза за весь процесс. Также не нужно забывать о том, что необходимо обеспечить уклон патрубка седелки в направлении дома в 2 градуса.

Для врезки в чугунную трубу нужно применять сверла, предназначенные для работы с металлом!

Сварочная установка патрубка к водопроводу из стали должна делаться только квалифицированными специалистами. Монтаж седелок на чугунный или полимерный трубопровод делается самостоятельно, но для этого необходимо отключить водоснабжение. Врезка под давлением должна осуществляться с учетом всех правил и рекомендаций, в противном случае эти работы могут повлечь опасность для здоровья и материальных ценностей.

Если вы проживаете в доме за городом, то вам нужно обустроить подачу воды в жилье, и для решения этого вопроса существует два решения – обзавестись собственной скважиной или колодцем, или подсоединиться в централизованную трассу с водой под высоким давлением. Первый вариант – дорогостоящий, длительный и трудозатратный. Второе решение обеспечит ваш дом водой в течение одного дня, но вы будете зависимы от графика подачи воды (такое бывает в отдаленных периферийных поселках).

Положительный момент, который дает врезка в водопровод — вы получите стабильное давление в трубах, что обеспечит такую же стабильную работу бытовых приборов, требующих подводки воды – стиральной машины-автомата, посудомойки, сантехнического оборудования – ванны, джакузи, душа или даже бассейна.

Как сделать врезку в водопровод магистрального типа – обзор процесса

Технология врезки в магистраль зависит от типа материала трубопровода. И поскольку коммунальные водопроводы собирают из оцинкованных, чугунных или полимерных труб, то для полноты информации нам придется рассмотреть не одну, а сразу три технологии обустройства врезки. Итак, начнем.

Если в строительстве коммунальной магистрали использовали полимерную арматуру, то врезка в водопровод под давлением будет реализована следующим образом:

• Вначале нужно обнажить магистраль, выкопав котлован габаритами 1,5х1,5 метра. Причем вначале земляные работы производят с помощью экскаватора. Но достигнув металлической ленты, уложенной поверх магистрали при прокладке коммунального водопровода, землекопы берутся за лопаты, откапывая последние 30-50 сантиметров вручную. Обнажив трубу можно переходить к рытью траншеи к дому.
• Закончив с траншеей можно переходить к обустройству отвода. Для этого используются специальные разборные хомуты — седелки для врезки в водопровод. Они похожи на тройник, прямоточные патрубки которого разбираются на две половины, а вертикальный патрубок – оборудуется вентилем, сквозь который вводится насадка, рассверливающая тело трубопровода в точке монтажа отвода. На пластиковые трубы можно монтировать как ординарные, седловые хомуты, так и седелки-обоймы. Но оптимальный вариант седелки для полимерной трубы – это разборной электросварной хомут. Он разбирается на две части, монтируется над точкой врезки и спаивается с трубой с помощью электросварного аппарата. После подобных манипуляций седелка вплавляется в тело трубы, гарантируя не только герметичное, но и высокопрочное соединение.
• Следующий шаг – рассверливание трубы – выполняют с помощью обычного сверла или особой коронки. Причем диаметр режущего инструмента должен быть меньше, чем диаметр верхнего патрубка седелки.

Сверло вводят в патрубок только сквозь запорный вентиль, который перекрывают после «пробоя» тела трубы и извлечения режущего инструмента. При этом сверление осуществляется с помощью особой насадки, обеспечивающей герметичность стыка. А в некоторых моделях электросварных седелок в отводы встраивают коронку-фрезу, которую вращают внешним воротом или разводным ключом.

В финале остается лишь завести трубу внешней ветви водопровода в траншею, соединив ее с запорным вентилем с помощью обжимной муфты.

Ну а при желании на месте монтажа можно построить смотровой колодец. Для этого нужно углубить дно котлована, сформировав на нем песчано-гравийную подушку, на которую опускают кольца шахты (первое – с прорезанными под трубу стенками). При желании подушку можно укрепить 10-сантиметровой заливкой из бетона сорта М150 или М200. Оголовок колодца с люком должен выходить на нулевой уровень грунта. Такая конструкция облегчит ремонт домашнего водопровода. Ведь у владельца появится возможность перекрывать систему не только с помощью центрального вентиля, расположенного в доме.

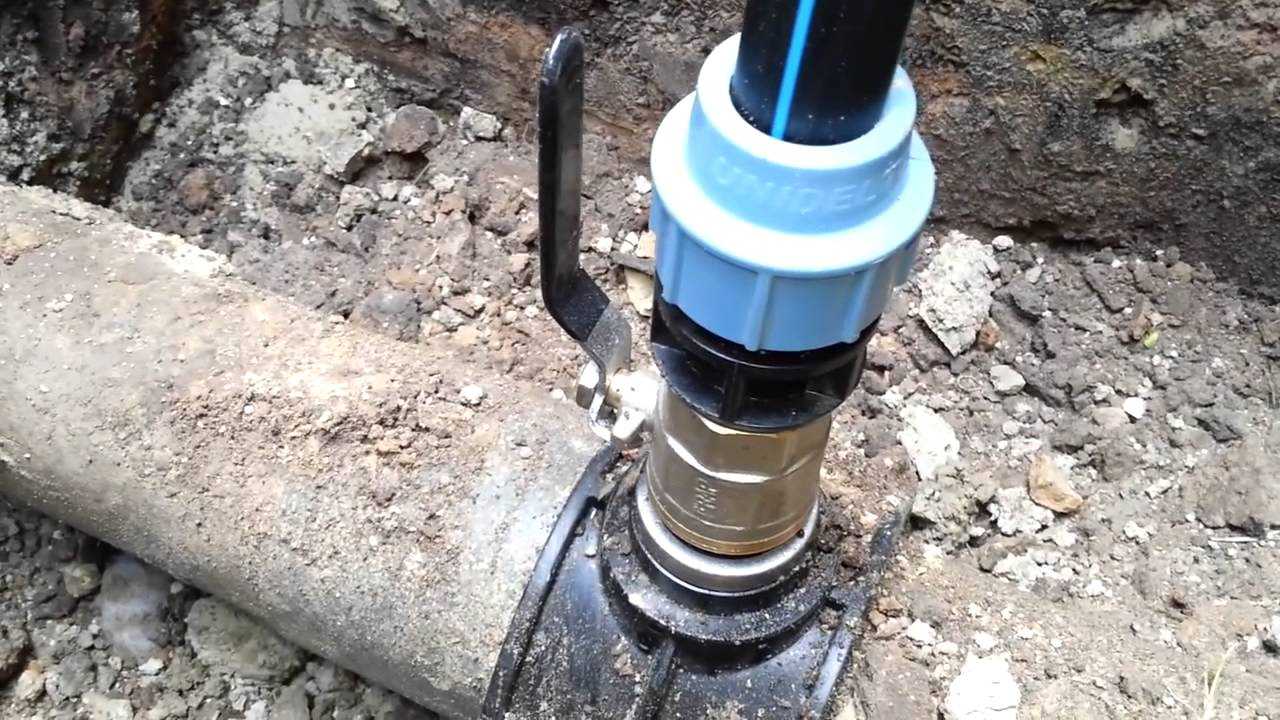

Врезка в чугунную трубу водопровода осуществляется немного иначе. Ведь металлическая труба намного тверже полимерной, но пластичность этого материал оставляет желать лучшего – чугун может лопнуть в любой момент. Поэтому при обустройстве врезки используют следующую технику:

• Трубу раскапывают и очищают от ржавчины в месте врезки. При этом в месте предполагаемого «пробоя» с внешней поверхности трубы болгаркой срезают верхний слой уплотненного (каленого) чугуна.
• Далее на трубу монтируют разборную седелку, проложим между арматурой и хомутом резиновый уплотнитель. Герметизацию стыка обеспечит именно он.
• На следующем этапе к фланцевому отводу седелки крепится запорный вентиль, сквозь который будут вводить режущий инструмент – коронку.
• Далее нужно просто просверлить тело чугунной трубы, не забывая о необходимости охлаждать место резания и менять затупившиеся коронки.

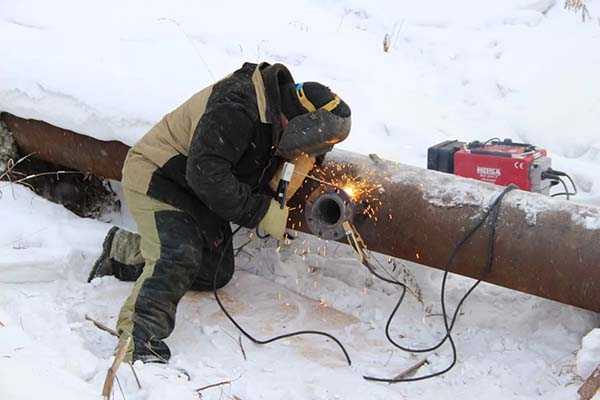

Сварочные работы

Специалисты считают, что самым легким способом врезки в стальную внешнюю сеть является сварка. Обязательным условием для проведения врезки является возможность отключить подачу воды по системе.

Автогеном делают отверстие подходящего диаметра. Затем приваривается патрубок, монтируется вентиль. Последний элемент системы перекрывается в процессе проведения дальнейших работ. Если врезка завершена, потребуется восстановить антикоррозийную защиту.

Если трубопровод проложен из полиэтиленовых труб, тогда сварочные работы не проводятся. С учетом диаметра расходного материала фиксируется хомут.

Способы врезания в трубопровод

Подсоединение к трубопроводу производится разными способами. Простейший из них заключается в следующем.

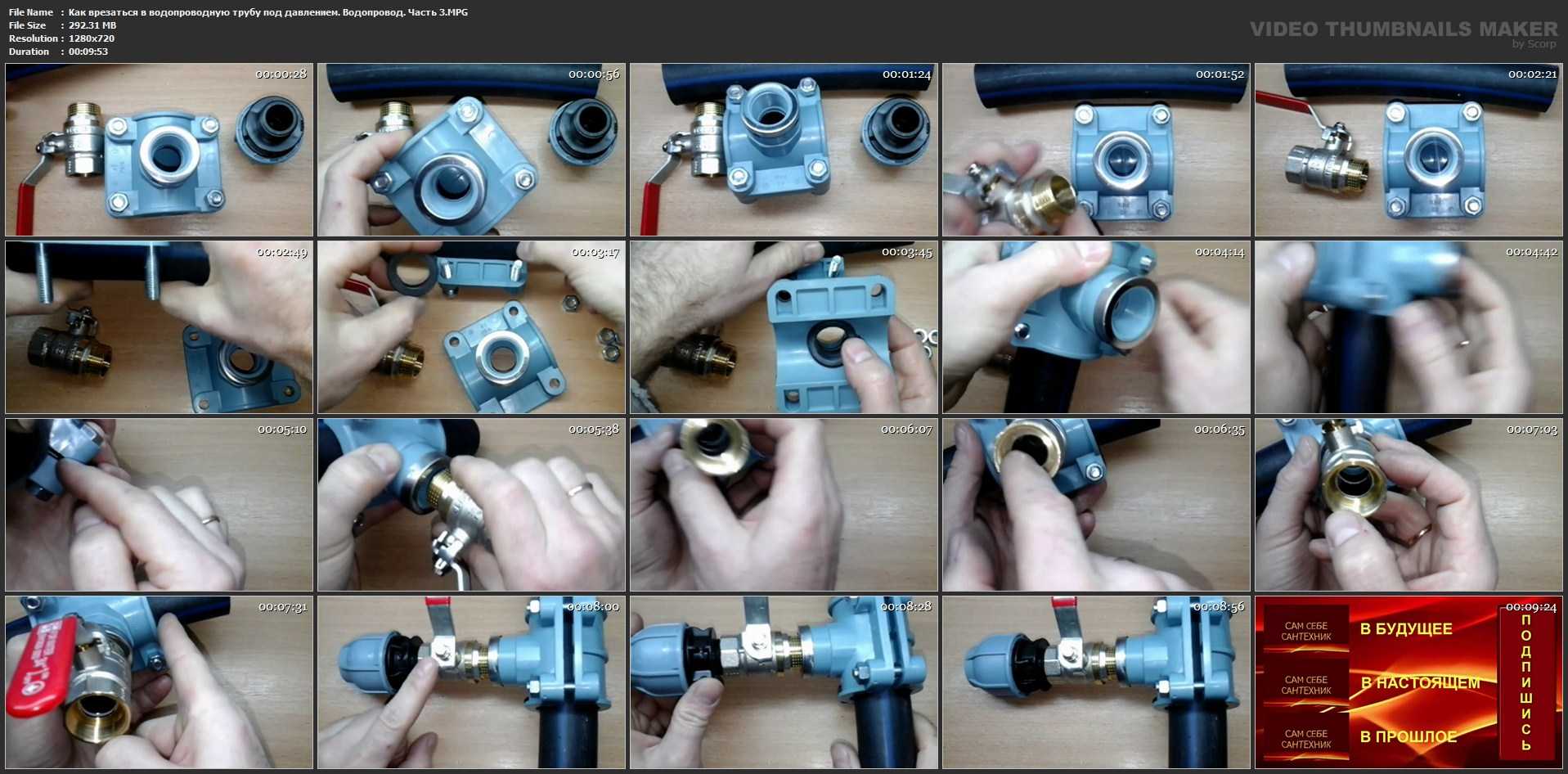

Смотреть видео

Как я делаю врезку под давлением в водопровод

Watch this video on YouTube

Рассмотрим простейший метод

Он заключается в установке переходного запорного элемента перед сверлением стенки на трубе. С этой целью используется шаровый кран, закрепляемый на седелке. В открытом положении он пропускает через проходное отверстие сверло.

Чтобы защититься от выброса воды на него, сквозь отверстие на крышке надевается верхний обрезок  пластиковой бутылки. После прохождения стенки трубы сверло извлекается из отверстия и перекрывается шаровый кран.

Встраиваемые фрезы

Такой инструментарий оснащается корончатым сверлом для выполнения отверстия и защищающим клапаном для сдерживания обратного напора воды.

Вращение инструмента производится вручную посредством воздействие на рукоятки. Профессиональный инструмент работает с использованием привода от электродрели. Торец патрубка оснащается запорным устройством, через него которое инструмент заводится внутрь.

В нерабочем положении патрубок заперт клапаном, который открывается при нажатии на него. По окружности патрубка установлено резиновое уплотнение в форме кольца.

Приспособления такой конструкции чаще всего используются для врезки в полиэтиленовые трубопроводы

По завершении сверления возможно небольшое протекание воды, пробивающейся через насадку. Фреза выводится в обратном направлении до касания с клапаном, он закрывается и перекрывает протечку.

Боковой отвод должен находиться в закрытом положении и открывается только по окончании монтажа водопровода в доме и на участке.

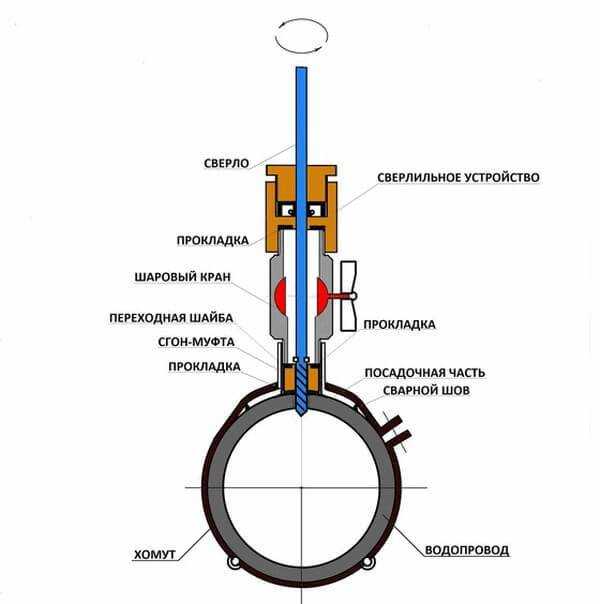

Использование сверловочных хомутов

Довольно часто для врезки в трубопровод под давлением используются засверловочные хомуты. В комплект продажи таких изделий, как правило, включаются насадки и поворотные разъемы.

Конструктивно такие изделия могут быть исполнены в нескольких вариантах, применяются для подключения труб диаметром от 80 миллиметров. При сверлении обязательно глубокое кернение трубы, чтобы избежать соскальзывания сверла по наклонной поверхности.

Другие способы врезки

Нужно обратить внимание на типовое устройство для врезки, популярное у работников водоканала. Оно имеет вид трубы с многослойными уплотнениями. Его надевают на магистральную трубу и крепят длинными шпильками

Его надевают на магистральную трубу и крепят длинными шпильками.

Смотреть видео

Как сделать врезку в трубу под давлением

Watch this video on YouTube

Герметичность устройства настолько совершенна, что при прохождении стенки сверлом просачивания не происходит. В данном устройстве устанавливается манометр, изменение показателей которого свидетельствует об окончании сверления.

Для справки: виды хомутов

Врезка с помощью хомутов может применяться на системах водоснабжения из элементов, выполненных из различных материалов. Однако нужно понимать разницу между отдельными видами хомутов и уметь подбирать нужный вариант.

• Хомут-обойма. Не применяется, если врезка ведется под давлением. Если имеется возможность перекрыть напор воды и спустить остатки, считается идеальным вариантом, поскольку имеет простую конструкцию и стоит очень недорого. Такой хомут возможно купить как в металлическом исполнении, так и в пластике.
• Седловой хомут. Предназначен для монтажа как раз под давлением. Напор воды блокируется специальным затворным механизмом.
• Засверловочный хомут. Привлекателен тем, что в агрегат включен механизм, который после монтажа отвода с трубы не снимается, играя роль регулировочной либо затворной арматуры.
• Хомут-седелка электросварного типа идеален при монтаже из пластиковых труб. В комплект включена фреза соответствующего диаметра. К недостаткам можно отнести необходимость дополнительного инструментария для монтажа во время врезки.

Если вы имеете дело с пластиковой системой водопровода, используйте хомуты двух последних разновидностей.

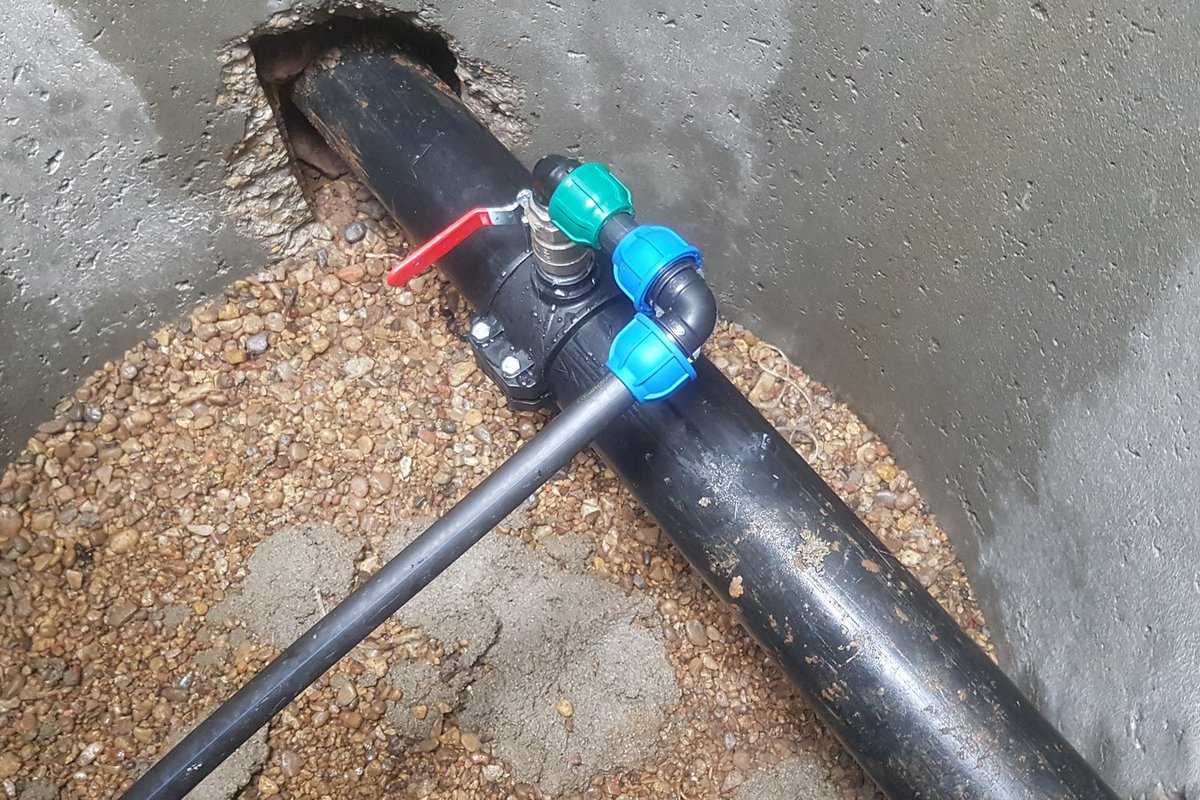

Возведение колодца для обустройства узла

Для упрощения врезки в существующий водопровод удобно использовать смотровой колодец. Диаметр конструкции должен составлять порядка 70 см. Этого пространства достаточно, чтобы разместить отсекающую арматуру (в виде вентиля или задвижки), а также выполнить все необходимые манипуляции для врезки.

В дальнейшем в период эксплуатации наличие такого сооружения облегчит работы по ремонту домашнего водопровода.

Узел врезки водопровода, используемый для отключения ввода на период проведения ремонтных работ, будет размещен тут же внутри шахты в районе точки соединения с наружным водоводом

Для возведения колодца выкапывают новый котлован соответствующего размера. Дно ямы засыпают гравийной «подушкой», формируя слой высотой в 10 см.

Чтобы сделать надежное основание, по выровненной гравийной отсыпке расстилают отрезы рубероида и заливают бетонную стяжку толщиной в 10 см. При создании заливки используют бетон марки М150 и М200.

Через три-четыре недели, когда бетон приобретет необходимую прочность, над плитой возводят шахту. Для этого стенки ямы обкладывают кирпичом, цементными блоками или железобетонными кольцами. Горловина сооружения должна достигать нулевого уровня.

Если колодец предполагается установить на участке, где уровень грунтовых вод поднимается до одного метра в паводковый период, необходимо сооружать водонепроницаемую конструкцию.

Удобнее всего для этой цели приобрести готовую емкость из пластика. Снизу ее якорят к бетонной плите, сверху такую конструкцию прикрывают литой плитой, оснащенной отверстием под установку люка.

Инструкция как сделать врезку в пластиковую трубу

В быту пластиковые трубы сегодня встречаются даже чаще, чем металлические. Легкость материала, нечувствительность его к коррозии, простота монтажа – все это делает продукцию из пластика наиболее оптимальным вариантом.

Врезка в металлическую трубу

Поэтому и вопрос – как сделать врезку в пластиковую трубу, актуален для многих домашних умельцев.

Особенности технологии

Механизм процесса достаточно прост. Чтобы врезаться в трубопровод, нужно на требуемом участке высверлить отверстие. Если речь идет о любом магистральном варианте – водопроводная, канализационная система, где отключить воду возможности нет, необходимо сразу же решать задачу и с перекрытием воды именно на рабочем участке.

Особенности технологии

То есть, нужно добиться сразу 2 целей: сделать отверстие и перекрыть воду под давлением с помощью какого-то запорного механизма. Причем арматура должна предусматривать и возможность монтажа следующей ветки.

Сверление трубы

Врезка в пластиковую канализационную трубу или, наоборот, крепление ветки к чугунной магистральной, требуют соблюдения 2 главных правил:

• диаметр трубы, в которую врезаются, больше трубы, которую монтируют;
• диаметр сверла должен в точности совпадать с диаметром врезаемого отрезка.

Конструкция такого устройства зависит от типа трубопровода. Кроме того, необходимо учитывать и масштаб самой работы.

Магистральный трубопровод

Магистральный трубопровод подразумевает подачу жидкости под давлением , причем весьма ощутимым, а это означает применение специального оборудования и специальных запорных механизмов.

Чтобы добраться до магистрали, нужно вырыть траншею, для чего, как правило, лопат недостаточно, а понадобятся услуги экскаватора. Осуществлять какие-либо работы по подключению к магистральным системам можно лишь при получении специального разрешения, подтверждающего квалификацию мастера.

Все это делает возможность самостоятельной врезки в магистраль занятием крайне затратным и невыгодным.

Канализационная труба

В бытовые канализационные и водопроводные системы врезку пластиковой трубы действительно можно сделать самому, причем как в пластиковый, так и стальной трубопровод.

Технология монтажа в металлический трубопровод

Сегодня частные дома и квартиры обслуживают чугунные и стальные трубы. Для установки в них нового отрезка используются специальные приспособления – хомуты. Конструкция последних может быть разной, да и правила работы с металлическими сплавами различны.

Врезка в стальной трубопровод своими руками требует выполнения следующих рекомендаций:

• для работы лучше всего применять седельный хомут. Используют разные виды в зависимости от системы – канализационная, водопровод, отопление. Кроме собственно седла – части, примыкающей к трубе, устройство включает сверло и запорный клапан;
• перед монтажом поверхность трубопровода зачищают от ржавчины и грязи;
• устройство закрепляют с помощью болтов, используют уплотнительные прокладки;
• высверливают отверстие и тут же устанавливают запорный вентиль;
• закручивают вентиль, перекрывая подачу воды. Устанавливают специальную аппаратуру для сверления отверстия под трубу. Направляющая муфта позволяет сверлить в необходимом направлении;
• после этого закрепляют фитинг или переходник и подключают новую ветку. На фото – момент монтажа.

Чугун по сравнению со сталью является материалом более хрупким. Врезка пластиковой трубы в чугунную проводится по такой же схеме, но с соблюдением дополнительных требований: для сверления используют биметаллические коронки и приспособления особого вида. Важным является не позволять коронке перегреваться и работать только на малых оборотах. Самостоятельно устанавливать чугунный трубопровод практические нереально.

Как обычное железо превращается в «нержавейку»

Чтобы получить металл с высокими антикоррозионными характеристиками, в него добавляют другие элементы: хром, никель, молибден, кремний, ванадий, вольфрам и другие, в разных пропорциях и количествах. Именно от пропорций зависят как физические, так и внешние характеристики полученного материала.

Железо с присадками называется легированным, различают низко-, средне-, высоколегированное.

В настоящее время особой популярностью пользуются 3 типа «нержавеек»:

• аустенитные с хромом и никелем, наиболее распространённые, в том числе при производстве перил, лестничных ограждений и поручней (сюда относится 300 серия);
• мартенситные с углеродом, более прочные, менее гибкие, сильнее подверженные коррозионному разрушению;
• ферритные, помягче мартенситных, а потому более простые в использовании, из них часто делают бытовые приборы (а сюда относится 400 серия).

Резюмируя: нержавеющие свойства металл получает при добавлении к нему различных присадок.
