Реверсивные переключатели для дома

Технические характеристики

Все современные рубильники, в зависимости от числа полюсов, разделяются на одно-, двух- и трехполюсные с возможностью коммутации на 1-2 направления.

Также перекидной реверсивный рубильник, исходя из места подсоединения внешних зажимов, делится на устройства с перпендикулярным или параллельным выводом. Существуют также комбинированные варианты.

В продаже есть рубильники со вспомогательными контактами, способствующими защите от возможных перегрузок электросети или короткого замыкания. При отключении оборудования они обеспечивают визуальный двойной разрыв участка электрической цепи: один от стороны питающего провода, другой — от нагрузки.

Если возникает потребность в коммутации электрической цепи под высоким напряжением, рекомендуется приобрести реверсивный рубильник с так называемой дугогасительной камерой, внутри которой происходит гашение электрической дуги, что позволяет избежать неисправности устройства.

Реверсивный рубильник – это ручной переключатель. Он необходим для переключения питания электропроводки дома с городской линии на генератор.

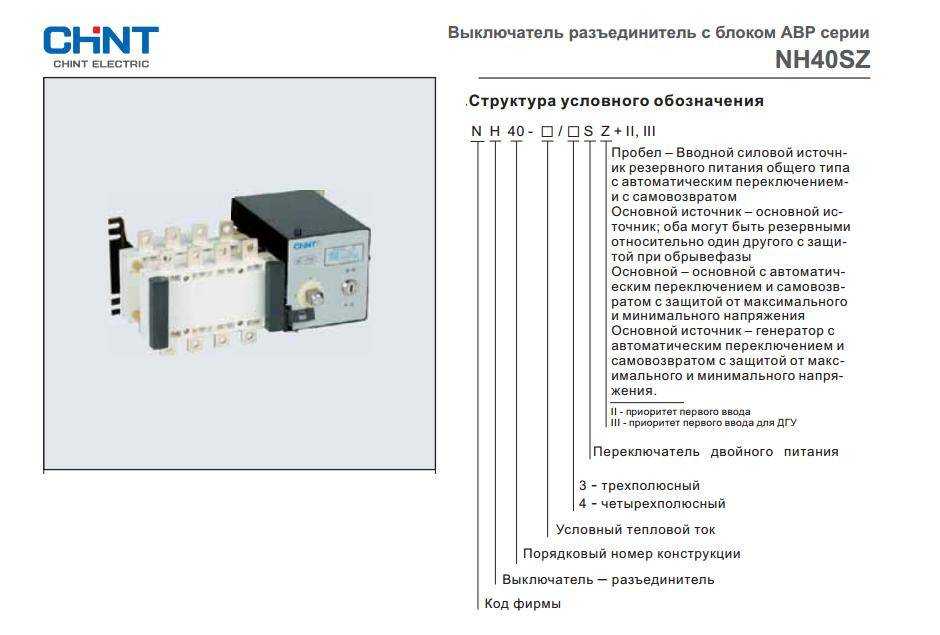

В отличии от автоматического включения резерва – АВР, с помощью реверсивного (перекидного) рубильника происходит ручное включение резерва. То есть, если в городской линии нет напряжения необходимо вручную запустить генератор и переключить его, когда в городской линии напряжение появляется необходимо вручную переключить на линию города и выключить генератор.

Особенность перекидных рубильников заключается в том, что переключение происходит с разрывом цепи, они имеют три позиции: I – 0 – II, или: городская линия – 0 – генератор.

На сегодняшний день, для ручного включения резерва частного дома, почти всегда используются реверсивные (перекидной, модульный) рубильники фирмы ABB.

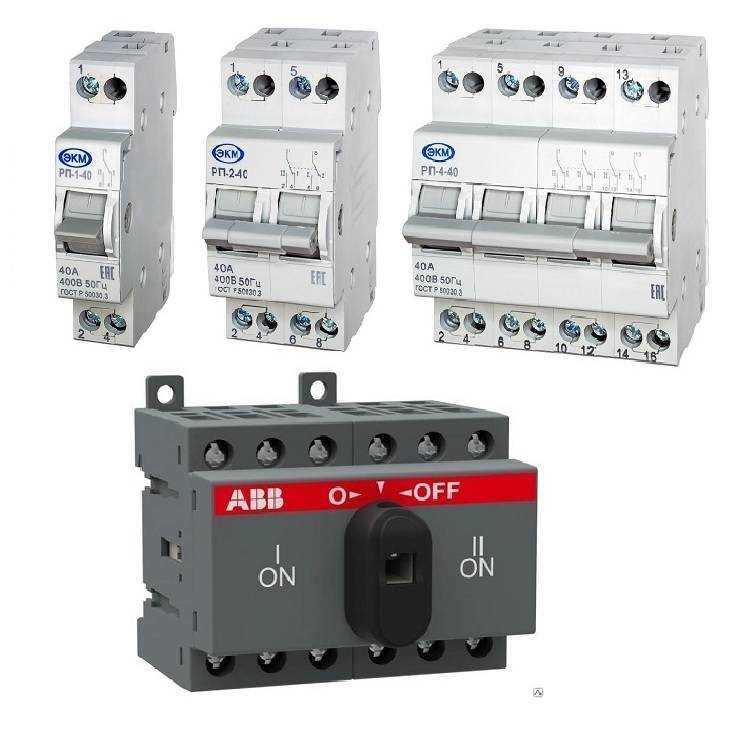

При электромонтаже в частных домах достаточно двух типов: ABB OT63F3C и ABB OT40F3C, соответственно на 63А и 40А.

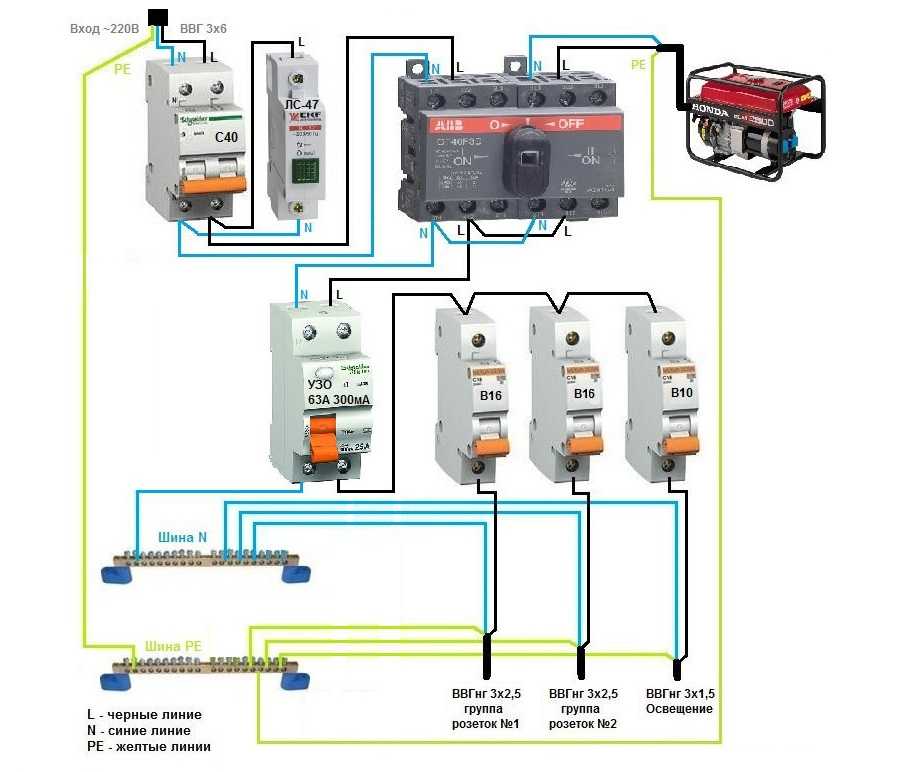

Для примера показана схема подключения для трёхфазной схемы электропроводки дома и однофазного генератора.

Эти устройства выпускаются для трёхфазных сетей, но их, без проблем, возможно использовать и в однофазных схемах электропроводки.

Реверсивный рубильник АВВ – модульный, это компактное, современное и надежное устройство. Монтаж возможен в любом щитке на DIN-рейку.

Типы рубильников

Однополюсный перекидной рубильник

Подключение приборов по различным схемам и различия в рабочих параметрах подразумевают разделение рубильников на типы.

Однополюсные рубильники

Устройства имеют один модуль и проводники из меди. Отличается низким, около 200 В, напряжением на выходе. Основное применение перекидного автоматического выключателя – для обслуживания генератора с рабочей частотой до 20 Гц.

Модульный прибор не ставится в жилом здании, потребляющем много энергии. Предельная нагрузка аппарата не должна превышать 200 А.

Двухполюсные модификации

Назначение перекидных рубильников на два направления – обслуживание многоэтажек, оборудования, подсоединенного к двухфазной или однофазной сети. Прибор отличается средним номиналом минусового сопротивления – 60 Ом. Тип напряжения на выходе зависит от модификации рубильника.

Рубильник подходит для подключения в двухфазную сеть. Оснащен блокираторами, отличается высоким пределом чувствительности. Выпускается с двумя или тремя модулями. Для генераторов подходят модели с напряжением 350 В, рассчитанные на нагрузку 30 А. Установка производится совместно с блоком питания на 200-300 А с пределом нагрузки 3 А.

Двухконденсаторные выключатели

Перекидной выключатель рассчитан только на однофазный тип цепи. Приборы выпускаются с двумя конденсаторами и двумя модулями, работают совместно с блоками питания на 300 В. средний показатель напряжения – 30 А.

Аппараты устанавливаются при помощи двух медных перемычек. Двухконденсаторные модели совместимы только с расширительными переключателями.

Приборы можно совмещать со счетчиками.

Плюсы и минусы использования рубильников

Электрорубильник – простейший прибор, для которого характерны преимущества и недостатки. К плюсам эксплуатации относятся:

• Наглядность. Устройство можно осмотреть визуально на предмет поломок. Положение ножей хорошо просматривается.
• Простой конструктив. Небольшое количество узлов упрощает обслуживание и починку аппарата.
• Высокий коммутационный ток. Переключатель коммутирует ток силой 500, 630 или 1000 Ампер.
• Низкая стоимость. Приобрести рубильник можно для установки в частном доме или квартире.

Несмотря на положительные характеристики автомат имеет несколько минусов:

Открытый тип конструкции

Все элементы находятся на виду, при неосторожном касании есть риски удара током. Ненормированная скорость переключения

Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора

Возможность короткого замыкания при появлении высокотемпературной дуги. Возникновение бросков тока при переключении до выключения нагрузки

Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора. Возможность короткого замыкания при появлении высокотемпературной дуги. Возникновение бросков тока при переключении до выключения нагрузки.

Основные УГО для однолинейных схем электрощитов

УГО	Наименование
Тепловое реле
Контакт контактора
Рубильник – выключатель нагрузки
Автомат – автоматический выключатель
Предохранитель
Дифференциальный автоматический выключатель
УЗО
Трансформатор напряжения
Трансформатор тока
Рубильник (выключатель нагрузки) с предохранителем
Автомат для защиты двигателя (со встроенным тепловым реле)
Частотный преобразователь
Электросчетчик
Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который включается только при срабатывании
Катушка временного реле
Катушка фотореле
Катушка реле импульсного
Общее обозначение катушки реле или катушки контактора
Лампочка индикационная (световая), осветительная
Мотор-привод
Клемма (разборное соединение)
Варистор, ОПН (ограничитель перенапряжения)
Разрядник
Розетка (разъемное соединение):

• Штырь
• Гнездо

Читать также: Приспособление для заточки сверл bosch s41

Схемы подключения

Следует иметь в виду, что процедура подключения прибора может отличаться, что определяется типом электросети.

Подключение устройств к однофазной сети

Выполнить подключение такого рубильника к однофазной цепи можно лишь в том случае, если выбранный прибор выполнен в двухполюсном варианте. Также необходимо иметь в виду, что это устройство может функционировать лишь при наличии блока питания, рабочее напряжение которого составляет 300 В.

• Для подобной модификации показатель отрицательного сопротивления будет достигать отметки 50 Ом. Важным моментом является и то, что иногда эти рубильники дополняются счетчиками. А вот такое приспособление, как переключатели нечасто можно встретить при использовании перекидных рубильников.
• При выборе перемычек для обеспечения контакта двухполюсных модификаций следует применять лишь те, которые выполнены из меди.
• Для установки таких устройств в жилых домах следует убедиться, что там присутствуют электрощиты серии КК202 и иных модификаций. Из-за несоответствия рабочих характеристик реверсивные блоки не рекомендуется применять для однофазных цепей.

Подключение прибора к двухфазной сети

Если говорить о пределе напряжения, с которым они способны справляться, то таким является уровень 300 В. В подобном сочетании эти рубильники будут подвергаться нагрузке, которая составит около 20 А. Чаще всего выбор останавливают на таких моделях рубильников, которые представляют серию РР30.

В соответствии с их конструкционным исполнением, они оснащаются только двумя модулями. При подобном варианте исполнения они смогут обеспечивать выходное напряжение, соответствующее значению в 350 В. Используемые в них блокираторы могут иметь различные исполнение

Для обслуживания жилых домов важно убедиться в наличии в электрощита. Это является обязательным условием. А вот в конструкции блоков управления обычно присутствуют тиристоры

Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи

А вот в конструкции блоков управления обычно присутствуют тиристоры. Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.

Схема подключения к трехфазной сети

В случае монтажа рубильника в трехфазную цепь необходимо применять блоки питания, имеющие рабочий показатель напряжения 400 В. Стоит заметить, что для таких целей допускается применять трансформаторы, выполненные исключительно в импульсном варианте.

• Сама процедура подключения прибора выполняется посредством инвертирующего входа. Выходной ток поступает через специальное устройство, роль которого выполняют проходные конденсаторы. Для таких случаев целесообразно применять рубильники двухмодульного варианта исполнения.
• При этом в продаже можно встретить и одномодульные модификации. Их особенностью является минимальный предел порогового напряжения, соответствующий уровню 350 В. Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. Для решения этой задачи следует позаботиться о присутствии в конструкции рубильника такого приспособления, как блокиратор.
• Жилые дома должны быть оснащены специальными электрощитами, представляющую серию КК22.Используемые для таких ситуаций блоки управления могут предусматривать в своей конструкции не только тиристоры, но и динисторы.

Как подключить генератор

Я не хотел подключать генератор через схему АВР, поскольку у меня на это нет знаний и средств, а я решил всё сделать сам, и подключить без автоматики.

В магазине мне посоветовали подключить генератор прямо через розетку, но делать так по безопасности я не стал. А предложили и продали мне вот такой переходник:

Кабель с вилками для подключения генератора в розетку

Для того, чтобы использование генератора было безопаснее, я для него сделал такую розетку на стене летней кухни:

Розетка для генератора

Розетка типа ССИ-114 имеет крышку которая защищает части под напряжением. А ведь напряжение на ней будет всегда – и при работе генератора, и с улицы! Закрепил её повыше, чтобы дети не достали.

Для подключения сделал другой переходник, чтобы его ни с чем не перепутать, и подписал предупреждения о опасности.

Кабель для подключения

Вилка имеет такой вид:

Вилка выхода с генератора

Это самое опасное место в конструкции. Но как избежать беды – секрет в последовательности подключения, об этом позже.

Реверсивные рубильники

Выключатель нагрузки ABB Basic M 3P 25A BMD51325

Артикул: 2CDD643051R0025

Цена: 955 руб. 1 051 руб.

3 полюсные

Выключатель нагрузки ABB Basic M 3P 32A BMD51332

Артикул: 2CDD643051R0032

Цена: 955 руб. 1 051 руб.

3 полюсные

Выключатель нагрузки ABB Basic M 3P 40A BMD51340

Артикул: 2CDD643051R0040

Цена: 1 368 руб. 1 505 руб.

3 полюсные

Выключатель нагрузки ABB Basic M 3P 50A BMD51350

Артикул: 2CDD643051R0050

Цена: 1 448 руб. 1 593 руб.

3 полюсные

Выключатель нагрузки ABB Basic M 3P 63A BMD51363

Артикул: 2CDD643051R0063

Цена: 1 488 руб. 1 637 руб.

3 полюсные

Выключатель нагрузки ABB Basic M 4P 16A BMD51416

Артикул: 2CDD644051R0016

Цена: 1 144 руб. 1 258 руб.

4 полюсные

Выключатель нагрузки ABB Basic M 4P 25A BMD51425

Артикул: 2CDD644051R0025

Цена: 1 280 руб. 1 408 руб.

4 полюсные

Выключатель нагрузки ABB Basic M 4P 32A BMD51432

Артикул: 2CDD644051R0032

Цена: 1 280 руб. 1 408 руб.

4 полюсные

Выключатель нагрузки ABB Basic M 4P 40A BMD51440

Артикул: 2CDD644051R0040

Цена: 1 828 руб. 2 011 руб.

4 полюсные

Выключатель нагрузки ABB Basic M 4P 50A BMD51450

Артикул: 2CDD644051R0050

Цена: 1 944 руб. 2 138 руб.

4 полюсные

Выключатель нагрузки ABB Basic M 4P 63A BMD51463

Артикул: 2CDD644051R0063

Цена: 2 694 руб. 2 963 руб.

4 полюсные

Выключатель нагрузки ABB Basic M 1P 16A BMD51116

Артикул: 2CDD641051R0016

Цена: 383 руб. 421 руб.

1 полюсные

Выключатель нагрузки ABB Basic M 1P 25A BMD51125

Артикул: 2CDD641051R0025

Цена: 427 руб. 470 руб.

1 полюсные

Выключатель нагрузки ABB Basic M 1P 32A BMD51132

Артикул: 2CDD641051R0032

Цена: 427 руб. 470 руб.

1 полюсные

Выключатель нагрузки ABB Basic M 1P 40A BMD51140

Артикул: 2CDD641051R0040

Цена: 548 руб. 603 руб.

1 полюсные

Выключатель нагрузки ABB Basic M 1P 50A BMD51150

Артикул: 2CDD641051R0050

Цена: 648 руб. 713 руб.

1 полюсные

Выключатель нагрузки ABB Basic M 1P 63A BMD51163

Артикул: 2CDD641051R0063

Цена: 771 руб. 848 руб.

1 полюсные

Выключатель нагрузки ABB Basic M 2P 16A BMD51216

Артикул: 2CDD642051R0016

Цена: 538 руб. 592 руб.

2 полюсные

Выключатель нагрузки ABB Basic M 2P 25A BMD51225

Артикул: 2CDD642051R0025

Цена: 601 руб. 661 руб.

2 полюсные

Выключатель нагрузки ABB Basic M 2P 32A BMD51232

Артикул: 2CDD642051R0032

Цена: 601 руб. 661 руб.

2 полюсные

Выключатель нагрузки ABB Basic M 2P 40A BMD51240

Артикул: 2CDD642051R0040

Цена: 856 руб. 942 руб.

2 полюсные

Сеть двухфазного типа

Требуется блок питания, рассчитанный на характеристику в 200 В. Он будет играть роль объединяющего компонента. Переключательные компоненты используются только в расширительном исполнении. Выполнение данного требования позволит задействовать рубильник в 2-х фазных сетях без ограничений по числу модулей. Допустимое ограничение по напряжению 300 В, суммарная нагрузка на рубильник – 20 А. Популярны модули линейки РР30.

• Что такое промежуточное реле: конструкция, принцип действия, устройство и идеи по применению (115 фото)

• Самодельный блок питания на 12 вольт: подбор компонентов и простые схемы для создания своими руками. 130 фото самодельных универсальных блоков

• Как работает реле контроля напряжения: принцип работы защиты и нюансы подключения реле контроля для дома или квартиры

Конструктивно присутствует 2 модуля, в связи с чем напряжение на выходе способно составить 350 В. Применяемые блокираторы разнообразны. При установке в сооружениях жилого назначения нужен электрощит. Блоки управления работают с использование тиристоров. Ограничение сетевого сопротивления – 40 Ом.

Основные виды

По маркировке рубильника в щитке можно узнать его тип, устройство и потенциальные возможности.

Установлена такая расшифровка:

• Р — рубильник;
• П — переключатель;
• П — переднее присоединение проводов;
• Б — боковая рукоятка;
• Ц — центральный рычаг;
• цифры — первые (1-3) число полюсов, (4-6) сила тока (1 – 100 А, 2 – 250 А, 4 – 400 А и 6 – 600 А).

Различные типы рубильников классифицируются по таким направлениям:

• Сила тока (100-1000 А).
• Количество полюсов (1-3).
• Вид тока (постоянный, переменный).
• Способ управления (сбоку, по центру).
• Способ присоединения проводов (переднее, заднее).
• Направления тока (1-3).
• Присутствие предохранителя в ноже.
• Наличие системы гашения дуги.
• Установка вспомогательных контактов.
• Степень защиты (открытое и закрытое исполнение).
• Температурный режим эксплуатации (жаркий, холодный, умеренный).

Схема подключения

Существует несколько способов использования дополнительного источника питания:

• Подключение по отдельной схеме резерва к выделенной группе.
• Использование трехпозиционного переключателя или перекидного рубильника. Для запитки всей цепи делаются перемычки со стороны генератора на входе. Единственный минус – трехфазные потребители не работают.
• Монтаж двух контактов для питания от резервного источника и городской сети. Метод применяется при АВР. Со стороны резерва обязательно делают перемычки.

Трехфазный генератор подключают к трехфазной сети при наличии электроприемника. Примером может быть электродвигатель станков.

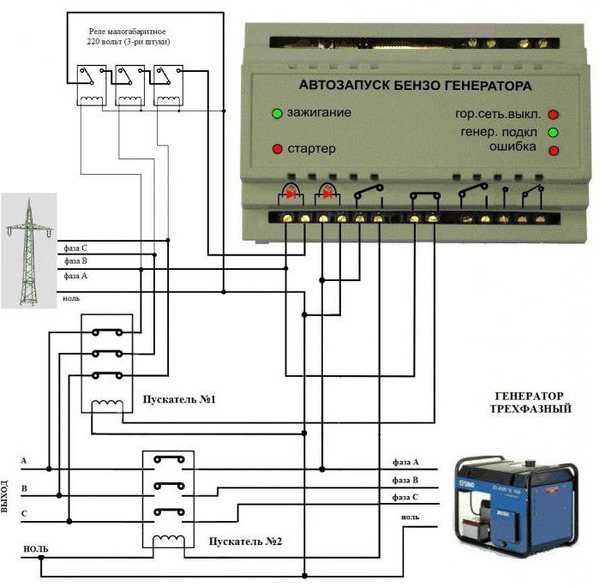

Автозапуск генератора

Полноценным методом переключения нагрузки подразумевает использование АВР. В системе есть электростартер. Устройство автозапуска начинает контролировать внешнюю сеть после подачи питания на него. Перед подключением генератора автоматика ждет около 10 секунд после исчезновения напряжения. Далее внешняя сеть полностью изолируется и запускается дизель-генератор. Для полного набора оборотов требуется около 20 секунд, после чего организуется подключение к домашней сети. После восстановления работы внешней сети резерв отключается, а домашняя сеть начинает работать в привычно режиме. Только после этого двигатель генератора глушится.

Схема предполагает наличие у генератора системы остановки двигателя и стартера. При наличии большого опыта можно организовать ее самостоятельно, но это хлопотно. Вопрос можно решить двумя способами:

• С электрогенератором приобрести комплектный блок управления. Его подключают по указанной с инструкции схеме. Он не только будет регулировать запуск и остановку, но и частоту оборотов, то есть итоговую мощность.
• Устройства АВР, в которых есть компоненты, устанавливающиеся на генератор в качестве дополнительного оборудования для управления дроссельной заслонкой и стартером.

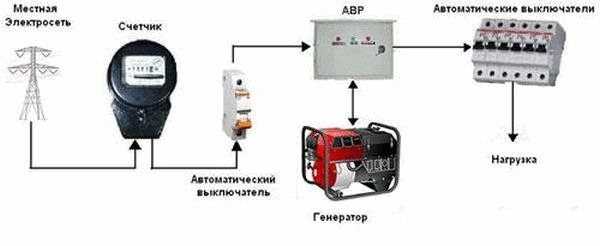

Использование генератора с АВР дорогостоящее, но удобное решение.

Электрика в жилых помещениях

• Электромонтаж в квартире
• Электрика в однокомнатной квартире
• Электрика в двухкомнатной квартире
• Электрика в трехкомнатной квартире
• Электрика в четырехкомнатной квартире
• Электромонтаж на даче
• Электромонтаж в частном доме
• Электромонтаж в загородном доме
• Электромонтаж в деревянном доме
• Электрика в доме из СИП панелей
• Электромонтаж в гараже
• Электромонтаж в коттедже
• Электромонтаж в таунхаусе
• Электрика в бане и сауне
• Электрика в бытовке
• Электрика в щитовом доме
• Электрика в брусовом доме
• Электрика в каменном и кирпичном доме
• Замена электрики в «Хрущевке»
• Замена электрики в «Сталинке»
• Замена электропроводки в панельном доме
• Временное электроснабжение
• Монтаж скрытой электропроводки
• Скрытая проводка в деревянном доме

Автоматические воздушные выключатели (автоматы).

Автоматические воздушные выключатели применяются для защиты электрических цепей от перегрузок и коротких замыканий. Так же, как и контакторы, их широко используют в установках напряжением до 500 В. Различают автоматы максимального тока, минимального тока и минимального напряжения (нулевые). Наиболее распространены автоматы максимального тока, которые отключают цепь при увеличении тока сверх допустимых значений. Автоматы минимального тока разрывают цепь при недопустимых уменьшениях тока, а нулевые — при исчезновении напряжения или его снижении ниже допустимого предела.

Схема автомата максимального тока показана на рис. 55. Рассмотрим принцип его действия. Автомат имеет защелку 1, которая оттягивается пружиной 2 и удерживает подвижные контакты автомата во включенном положении. Весь ток нагрузки проходит через последовательно включенную в цепь катушку электромагнита 4. При повышении рабочего тока сверх допустимого предела электромагнит притянет якорь защелки 3, преодолев сопротивление пружины 2. Защелка 1, поднимаясь, освободит контакт 6, который отключается под действием пружины 5, разрывая цепь рабочего тока. Включают автомат вручную специальной рукояткой или каким-либо приводом, например рычажным. Рукоятки и приводы автоматов имеют механизм свободного расцепления, который позволяет разъединить подвижные части выключателя с подвижными элементами привода. Наличие этого механизма дает возможность отключать автомат даже при положении рукоятки соответствующему включенному автомату. Механизм расцепления позволяет также отключить автомат, если рукояткой его подключают к цепи, в которой имеется короткое замыкание. Автоматы снабжают тепловыми расцепителями, максимальными расцепителями, либо выполняют их с обоими типами этих расцепителей. Автоматы обеспечивают видимый разрыв цепи, поэтому в ней не устанавливают рубильников, что удешевляет и упрощает схему. Схема трехполюсного автомата показана на рис. 56. Автомат имеет съемную рукоятку 1, механизм свободного расцепления 2 с механическим замедлителем расцепления 3, расцепителем минимального напряжения 4, электромагнитный контактор 6 и независимый расцепитель 5. Разрыв дуги главными контактами автомата осуществляется в камерах 7 со стальной решеткой, по которой распыляется дуга. Автоматы типа АВ устанавливают в силовых цепях напряжением до 500 В, где требуются нечастые включения и отключения. Автоматы типов АП-16, АП-25 и АП-50 используют для пуска и защиты асинхронных электродвигателей мощностью до 15 кВт. Их выпускают в двухполюсном и трехполюсном исполнениях с пределами изменения номинальных токов расцепителей от 1,6 до 50 А. Краткие технические данные автоматических выключателей типа АП-16 приведены в приложении 10. Автоматические выключатели типа АЕ-2030 также предназначены для нечастых (не более 30 в час) включений цепей переменного тока напряжением до 500 В и постоянного тока напряжением до 220 В. Их используют для защиты электрических цепей от перегрузок и токов короткого замыкания. Чаще всего их используют для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором. Автоматы могут работать при изменениях температуры окружающего воздуха от — 40° до + 40° С, относительной влажности не более 90% (при температуре + 20° С) и высоте установки над уровнем моря не более 2000 м. Число допустимых включений — отключений около 100 тыс., причем из этого числа около 40% операций должно производиться без тока, а остальные — при номинальном токе и напряжении. Повторно включать автомат после его срабатывания от перегрузки допускается не ранее чем через 2 мин. Автоматы типа АЕ-2030 выпускаются на номинальные токи от 0,6 до 35 А, типа АЕ-2040 — до 63 и типа АЕ-2050 — до 100 А. Автоматы изготавливаются однополюсными, двухполюсными и трехполюсными с передним, задним и штепсельным присоединениями, что должно быть оговорено в заказе на выключатель для его получения. Для электрификации сельского хозяйства в условном обозначении автомата предусмотрена буква С. Автоматы типа АЕ изготавливаются без расцепителей, с тепловыми (в том числе — в нулевом проводе), электромагнитными и комбинированными расцепителями.

• Назад
• Вперёд

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Система АВР

Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.

Подключение генератора

Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.

Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.

Виды рубильников

Реверсивные реле классифицируют по нескольким признакам – количество полюсов и коммутация токов.

Различают такие виды переключателей:

• Однополюсные. Применяются для однофазной электрической сети. Имеют один модуль с медным проводником. Чаще используются в жилых помещениях. Реверсивный автомат однофазный идеально подходит для генераторов с частотой не выше 20 Гц.
• Двухполюсные. Их чаще всего применяют в квартирах с обычной и более мощной бытовой техникой. Переключатель оснащен двумя вводами. Это значит, что с его помощью можно одновременно питать технику от трехфазной и однофазной сети. Отрицательное сопротивление таких устройств равно 60 Ом. При этом входное напряжение не регламентируется для двухполюсных аппаратов.

  Реверсивный рубильник с блоком АВР Compact ATS OTM63F3C21D400C трехполюсный

• Трехполюсные. Эти типы рубильников эксплуатируются в трехфазных электрических линиях без нулевого привода. Допустимо применение такого переключателя и в однофазной сети, но при условии задействования только двух полюсов.
• Четырехполюсные. Показаны к применению в случае эксплуатации трехфазной электрической сети и такого же генератора. Реле способствует плавному переключению трех фаз плюс нуля между генератором и основной линией электропитания.

По номинальным токам производитель предлагает современному потребителю автоматы с параметрами по коммутации от 16 А и до 1,6 кА. Отдельные разновидности можно использовать в сетях с напряжением до 660 В. Некоторые – при показателе до 440 В.

Дополнительно переключатели делят на два вида – с параллельным или перпендикулярным выводом, исходя из места его установки и подсоединения всех внешних зажимов. Есть также возможность купить устройство комбинированного типа.

Установка устройств

Схема подключения реверсивного рубильника в распределительном щитке

Независимо от того, какой автомат подключается – реверсивный рубильник однофазный для дома или двух-, трех-, четрехфазный, при его монтаже следует придерживаться таких правил:

• Монтаж аппарата выполняют только в условиях закрытых помещений. Недопустимо попадание влаги в коробку устройства. Если установку проводят на улице, необходимо защитить переключатель герметичной коробкой-ящиком. Он должен закрываться на ключ.
• Разрешено монтировать аппарат при температурах от -40 до +55 градусов.
• Фиксацию реле выполняют по всем правилам. Не допускается свободное движение механизма при воздействии на него.
• Если рекомендуемый диапазон рабочих температур выдержать не удается, нужно обеспечить обогрев или охлаждение защитного шкафа.
• Подключение реверсивного переключателя трехфазного, двух-, одно- или четырехфазного выполняют при помощи обжатого гильзой проволочного провода, шинопровода или проводов с центральной жилой.

Рекомендации: как подключить бензогенератор к сети дома

При желании подключить бензогенератор к сети загородного дома можно и своими руками, но это довольно ответственная и нелегкая работа. Поэтому, если есть сомнения в своих силах – лучше доверить такое дело профессионалам.

Вначале следует правильно подобрать помещение для нахождения агрегата. Это место должно быть хорошо вентилируемым с наличием звукоизоляции. Также нужно учесть все предписания техники безопасности, особенно если в качестве топлива используется бензин или дизель. Далее нужно провести провода, соединяющие щиток дома и сам генератор.

Чтобы подсоединить бензиновый генератор к ДЭС не обойтись без перекидного переключателя ввода резерва. Применение такого агрегата существенно облегчит использование генератора:

Чтобы узнать, когда же снова появилось электричество – можно посмотреть на диод на электросчетчике. Если света нет – диод погасший, а если есть – то работает.

Приобретая генератор лучше обратить внимание на инверторный прибор или с встроенной функцией AVR, что поможет уберечь технику от поломок из-за скачков напряжения. Показатель в 220В аппарат может и не удержит, но небольшое отклонение в ту или иную сторону при AVR (210-230В) считается вполне нормальным

Выбор электрогенератора

Внутренняя электростанция — двигатель внутреннего сгорания и вращающийся генератор, который генерирует электроэнергию. Наиболее распространенные четырехтактные модели с максимальной частотой 3 тысячи.

революции. Объем топливного бака в отечественных моделях составляет 10-15 литров. Основным критерием отбора должен быть масштаб. Генераторы могут выступать в качестве основного источника энергии, но чаще резерв находится в аварийной ситуации.

При выборе, стоит выделить некоторые параметры:

• источник двигателя;
• мощность;
• экономика;
• комфорт.

При подключении важно обеспечить бесперебойную работу трех элементов:

• домашняя сеть — потребитель;
• централизованная цепочка поставок;
• кабель из резерва.

Перед связыванием оно определяется следующими моментами:

• безопасное и экономичное расположение генератора;
• частота ошибок в подаче электроэнергии в общей сети, необходимость автоматизации;
• расчетное потребление энергии в отношении запасов и потерь.

Необходима соответствующая ссылка.

Автоматизация электрификации требует больших финансовых вложений и регулярных квалифицированных услуг.

Для дома режим сохранения — это ручное подключение. Существует ощущение использования частичной автоматизации в виде полуавтоматических машин — их стоимость невысока.

Однако при каждом выборе система должна регулярно контролироваться.

Бесперебойное энергоснабжение довольно дорогое, но частный дом редко нуждается в таком предложении. Важные потребители энергии, такие как компьютер, могут подключать источники бесперебойного питания.

Во-первых, необходимо вычислить мощность используемой энергии.

Это сумма нагрузки, которая должна быть связана. Кроме того, добавьте маржу в размере 30% от общей стоимости. Это необходимо учитывать при запуске двигателей бытовой техники, которые в 2-3 раза превышают допустимые. Для рассчитанной емкости вы можете выбрать устройство.

Пример расчета. В доме есть стиральная машина мощностью 2 кВт, холодильник — 0,5 кВт, электрическая плита — 3 кВт, общее освещение — 0,5 кВт, ТВ-компьютер — 0,5 кВт.

Общая мощность составляет 6,5 кВт, но если учитывать запасы, оценочная стоимость увеличится до 8,5 кВт.

Генератор реагирует отрицательно на отсутствие нагрузки. Последовательно потребление должно составлять менее 30% от максимальной номинальной стоимости. При минимальной потребляемой мощности следует использовать компактные модели мощностью 2-3 кВт при отсутствии электричества в основной сети.

Самой простой является схема подключения к сети внутреннего бензинового генератора.

Главное, что он должен быть правильным и позволить устройству получать требуемую нагрузку.
