Таблица номинального давления фланцев из углеродистой стали
ANSI фланец ASTM A105, A350 Gr. LF2 / LF6 Класс 1
Таблица характеристик фланцев показывает максимальное давление для фланцев классов 150/300/400/600/900/1500/2500 при повышении температуры (по Цельсию или по Фаренгейту) — в PSI.
ANSI/ASME B16.34 | Значение давления по ANSI | ||||||
Температура (в F°) | 150# | 300# | 400# | 600# | 900# | 1500# | 2500# |
< 100 | 285 | 740 | 985 | 1480 | 2220 | 3705 | 6170 |
200 | 260 | 680 | 905 | 1360 | 2035 | 3395 | 5655 |
300 | 230 | 655 | 870 | 1310 | 1965 | 3270 | 5450 |
400 | 200 | 635 | 845 | 1265 | 1900 | 3170 | 5280 |
500 | 170 | 605 | 805 | 1205 | 1810 | 3015 | 5025 |
600 | 140 | 570 | 755 | 1135 | 1705 | 2840 | 4730 |
650 | 125 | 550 | 730 | 1100 | 1650 | 2745 | 4575 |
700 | 110 | 530 | 710 | 1060 | 1590 | 2655 | 4425 |
750 | 95 | 505 | 675 | 1015 | 1520 | 2535 | 4230 |
800 | 80 | 410 | 550 | 825 | 1235 | 2055 | 3430 |
850 | 65 | 320 | 425 | 640 | 955 | 1595 | 2655 |
900 | 50 | 230 | 305 | 460 | 690 | 1150 | 1915 |
950 | 35 | 135 | 185 | 275 | 410 | 685 | 1145 |
1000 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
Гидростатическое испытательное давление (в фунтах на кв. дюйм) | 450 | 1125 | 1500 | 2225 | 3350 | 5575 | 9275 |
Таблица характеристик фланцев показывает максимальное давление для фланцев классов 150/300/400/600/900/1500/2500 при повышении температуры (по Цельсию или по Фаренгейту) — в барах.
ANSI/ASME B16.34 | Значение давления по ANSI | ||||||
Температура (в C°) | 150# | 300# | 400# | 600# | 900# | 1500# | 2500# |
-29 / 38 | 19,6 | 51,1 | 68,1 | 102,1 | 153,2 | 255,3 | 425,5 |
50 | 19,2 | 50,1 | 66,8 | 100,2 | 150,4 | 250,6 | 417,7 |
100 | 17,7 | 46,6 | 62,1 | 93,2 | 139,8 | 233 | 388,3 |
150 | 15,8 | 45,1 | 60,1 | 90,2 | 135,2 | 225,4 | 375,6 |
200 | 13,8 | 43,8 | 58,4 | 87,6 | 131,4 | 219 | 365 |
250 | 12,1 | 41,9 | 55,9 | 83,9 | 125,8 | 209,7 | 349,5 |
300 | 10,2 | 39,8 | 53,1 | 79,6 | 119,5 | 199,1 | 331,8 |
325 | 9,3 | 38,7 | 51,6 | 77,4 | 116,1 | 193,6 | 322,6 |
350 | 8,4 | 37,6 | 50,1 | 75,1 | 112,7 | 187,8 | 313 |
375 | 7,4 | 36,4 | 48,5 | 72,7 | 109,1 | 181,8 | 303,1 |
400 | 6,5 | 34,7 | 46,3 | 69,4 | 104,2 | 173,6 | 289,3 |
425 | 5,5 | 28,8 | 38,4 | 57,5 | 86,3 | 143,8 | 239,7 |
450 | 4,6 | 23 | 30,7 | 46 | 69 | 115 | 191,7 |
475 | 3,7 | 17,4 | 23,2 | 34,9 | 52,3 | 87,2 | 145,3 |
500 | 2,8 | 11,8 | 15,7 | 23,5 | 35,3 | 58,8 | 97,9 |
Примечание:
- ASTM A105: Длительное воздействие температур выше 425 °C превращает карбидную фазу стали в графит (поэтому этот материал не рекомендуется для постоянных температур выше этого значения.
- ASTM A350 LF6: нельзя использовать при температуре выше 260 °C.
ANSI фланец ASTM A350 Gr. LF3, A350 LF6, класс 2
Таблица характеристик фланцев показывает максимальное давление для фланцев классов 150/300/400/600/900/1500/2500 при повышении температуры (Цельсия или Фаренгейта) — в фунтах на квадратный дюйм.
ANSI/ASME B16.34 | Значение давления по ANSI | ||||||
Температура (в F°) | 150# | 300# | 400# | 600# | 900# | 1500# | 2500# |
от -20 до 100 | 290 | 750 | 1000 | 1500 | 2250 | 3750 | 6250 |
200 | 260 | 750 | 1000 | 1500 | 2250 | 3750 | 3250 |
300 | 230 | 730 | 970 | 1455 | 2185 | 3640 | 6070 |
400 | 200 | 705 | 940 | 1410 | 2115 | 3530 | 5880 |
500 | 170 | 665 | 885 | 1330 | 1995 | 3325 | 5540 |
600 | 140 | 605 | 805 | 1210 | 1815 | 3025 | 5040 |
650 | 125 | 590 | 785 | 1175 | 1765 | 2940 | 4905 |
700 | 110 | 570 | 755 | 1135 | 1705 | 2840 | 4730 |
750 | 95 | 505 | 670 | 1010 | 1510 | 2520 | 4200 |
800 | 80 | 410 | 550 | 825 | 1235 | 2060 | 3430 |
850 | 65 | 270 | 355 | 535 | 805 | 1340 | 2230 |
900 | 50 | 170 | 230 | 345 | 515 | 860 | 1430 |
950 | 35 | 105 | 140 | 205 | 310 | 515 | 860 |
1000 | 20 | 50 | 70 | 105 | 155 | 260 | 430 |
ANSI фланец ASTM A350 Gr. LF1
Таблица характеристик фланцев показывает максимальное давление для фланцев классов 150/300/400/600/900/1500/2500 при повышении температуры (по Цельсию или по Фаренгейту) — в PSI.
ANSI/ASME B16.34 | Значение давления по ANSI | ||||||
Температура (в С°) | 150# | 300# | 400# | 600# | 900# | 1500# | 2500# |
от -20 до 100 | 235 | 620 | 825 | 1235 | 1850 | 3085 | 1545 |
200 | 215 | 560 | 750 | 1125 | 1685 | 2810 | 4680 |
300 | 210 | 550 | 730 | 1095 | 1640 | 2735 | 4560 |
400 | 200 | 530 | 705 | 1060 | 1585 | 2645 | 4405 |
500 | 170 | 500 | 665 | 995 | 1495 | 2490 | 4150 |
600 | 140 | 455 | 610 | 915 | 1370 | 2285 | 3805 |
650 | 125 | 450 | 600 | 895 | 1345 | 2245 | 3740 |
700 | 110 | 450 | 600 | 895 | 1345 | 2245 | 3740 |
750 | 95 | 445 | 590 | 885 | 1325 | 2210 | 3685 |
800 | 80 | 370 | 495 | 740 | 1110 | 1850 | 3085 |
850 | 65 | 270 | 355 | 535 | 805 | 1340 | 2230 |
900 | 50 | 170 | 230 | 345 | 515 | 860 | 1430 |
950 | 35 | 105 | 140 | 205 | 310 | 515 | 860 |
1000 | 20 | 50 | 70 | 105 | 155 | 260 | 430 |
Как выбрать фланцы для стальных труб
При подборе учитывают технические параметры деталей. При правильном выборе детали создают надежное место стыка, исключающее протечку. Неправильный подбор элементов приведет к разгерметизации системы.
Ряд
Выбирая подобные детали, учитывают диаметр пропускного отверстия и ряд предназначенных для установки крепежных элементов. Соединение стальных труб с фланцами предусматривает подбор по параметрам:
- Форма. Соединять элементы разной конфигурации недопустимо.
- Диаметр отверстий, предназначенных для крепежей.
- Размер. Стыкуют патрубки двумя одинаковыми деталями.
- Расстояние между монтажными отверстиями.
Без точного совпадения рядности установить болты будет невозможно. Это учитывают при выборе.
Допустимый уровень максимального давления трубной магистрали
Для получения герметичного соединения стальных труб учитывают максимальный показатель. Несоблюдение этого правила может привести к порыву и утечке рабочей среды.
Фланцами возможно соединение трубопроводов с низким, средним и высоким давлением. В магистралях используется жидкая или газообразная рабочая среда. Повышение давления приводит к возрастанию нагрузки на соединительный элемент. Чтобы деталь можно было использовать в сетях с высокими показателями, производители принимают следующие меры:
- увеличивают массу и габаритные параметры элемента;
- повышают точность соединения;
- увеличивают диаметр монтажных отверстий.
Чтобы определить, из какого материала выбрать фланцы, учитывают максимальное давление в трубопроводе. Для систем с высокими показателями подбирают стальные заготовки.
Размеры болтов для магистрали с давлением 1 МПа представлены в таблице.
Диапазон рабочей температуры
Перед приобретением необходимо изучить нормативную документацию, приложенную производителем. В ней указывается предельно допустимые показатели рабочей среды.
В системах с перепадом температуры место стыка изготавливают из латуни. Материал имеет хорошие прочностные характеристики. Латунные заготовки устойчивы к перепадам температуры.
Уплотнители (прокладки)
Фланцевое соединение труб из стали предусматривает установку уплотнения. Производители изготавливают прокладки из различных материалов. Уплотнитель должен плотно прилегать к поверхности, быть устойчивым к коррозии и перепадам температуры.
При монтаже используют несколько видов прокладок:
- Из мягких материалов. Применяются при сборке трубопроводов с низким давлением. Прокладки такого типа изготавливают из паронита, резины, картона, фторопласта и т. д.
- Из металла и мягких материалов. Уплотнитель состоит из нескольких слоев. Наличие металла делает его жестким и устойчивым к нагрузкам. Мягкие части обеспечивают плотное прилегание к поверхностям. Уплотнители используются в системах с любым давлением.
- Из металла. Используются в сетях с высокими показателями давления и температуры. Плотное прилегание прокладки к поверхностям обеспечивается большим усилием, приложенным к болтам.
Материал изготовления и конфигурацию уплотнения подбирают отдельно для каждого случая. При этом учитывают технические параметры сети. Так получают надежное соединение стальных труб, устойчивое к негативному влиянию внешних факторов.
Классы давления фланцев
Детали, изготавливаемые согласно стандартам Asme (Asni) всегда характеризуются рядом параметров. Одним из таких параметров является номинальное давление. При этом диаметр изделия должен соответствовать его давлению согласно установленным образцам. Условный диаметр обозначается комбинацией букв «ДУ» или «DN», после чего стоит цифра, характеризующая сам диаметр. Условное давление измеряется в «РУ» или «PN».

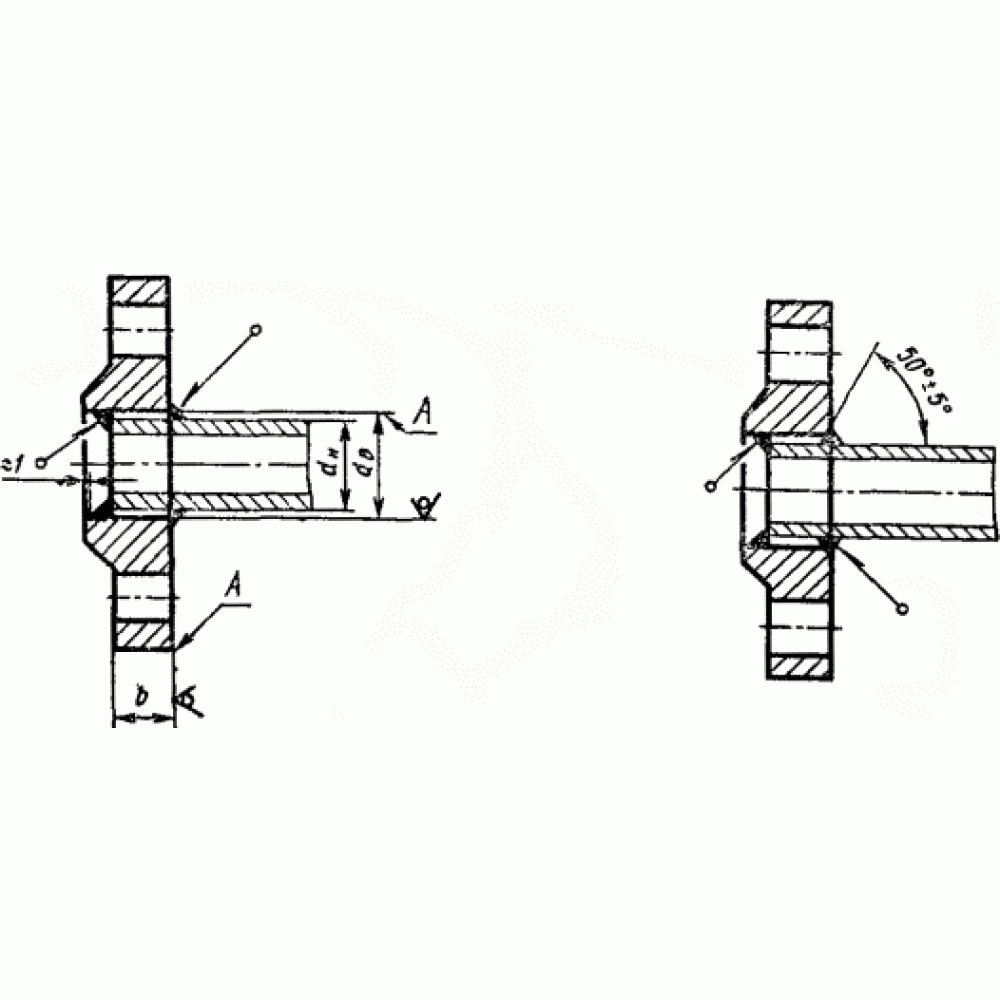

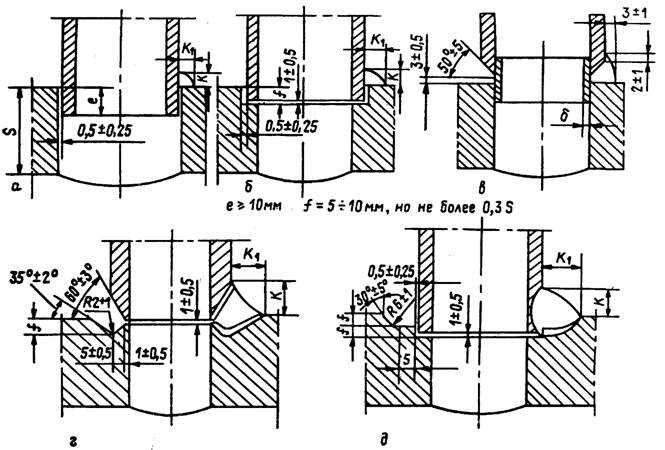

Чертеж фланца с различными обозначениями
Классы давления американской системы соответствуют переводу в МПа:
- 150 psi — 1,03 МПа;
- 300 psi — 2,07 МПа;
- 400 psi — 2,76 МПа;
- 600 psi — 4,14 МПа;
- 900 psi — 6,21 МПа;
- 1500 psi — 10,34 МПа;
- 2000 psi — 13,79 МПа;
- 3000 psi — 20,68 МПа.
В переводе с МПа каждый класс будет указывать на давление фланца в кгс/см². От класса давления зависит, где будет использоваться выбранная деталь.
Фланцевые соединения — принципиальная «мелочь» при монтаже трубопроводов
Львов
При строительстве хоть какого предприятия хим, пищевой, металлургической и нефтяной индустрии немаловажная роль отводится работам по изготовлению и монтажу технологических трубопроводов. Трубопроводы – важная часть промышленного объекта. От свойства их производства и монтажа зависит предстоящая – надежная, долгая и неопасная эксплуатация бессчетных установок и оборудования.
Одними из самых распространённых соединительных деталей технологических трубопроводов являются фланцы. Фланцевые соединения используют при установке арматуры с фланцами, также для присоединения трубопроводов к различному оборудованию. В санитарно-технических системах употребляют фланцы плоские приварные и приварные встык.
Фланцевые соединения состоят из 2-ух фланцев, уплотнительного кольца либо прокладки, соединительных болтов (либо шпилек) с гайками. Плотность соединения достигается благодаря прокладкам из упругого материала, установленным меж торцевыми поверхностями фланцев. Благодаря обычный конструкции, легкости сборки и разборки, распространенности фланцевой трубопроводной арматуры, фланцевые соединения получили обширное распространение.

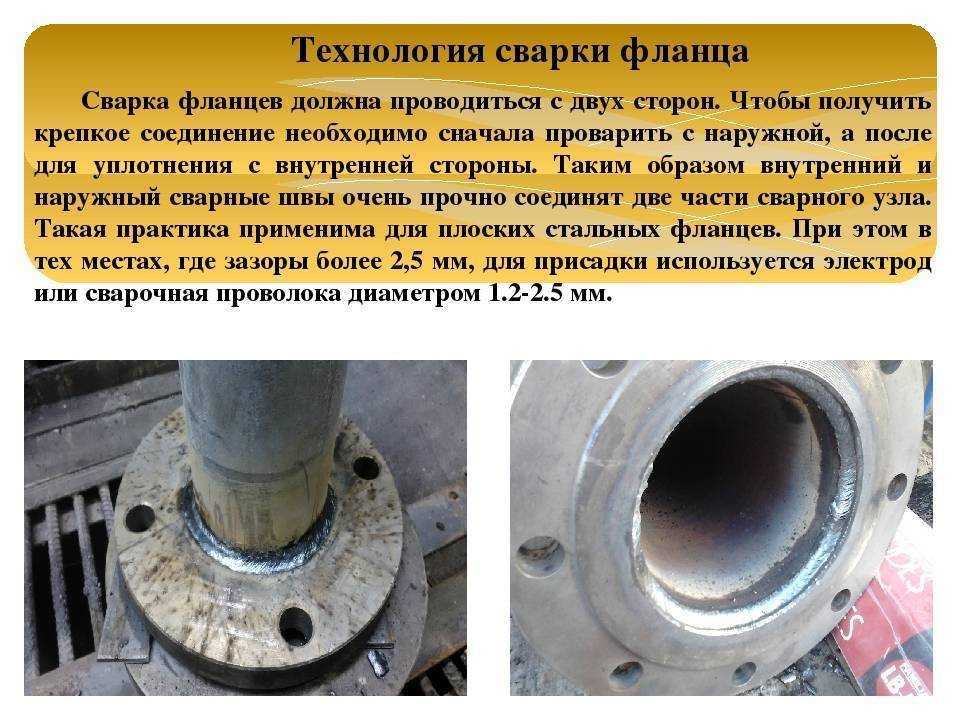

Фланцы могут привариваться к трубе либо устанавливаться на резьбе. Используются также фланцы, свободно сидящие на трубе и удерживаемые на ней методом обработки концов труб либо приваренных к трубам колец. Для получения нужной плотности фланцевого соединения трубопровода, меж фланцами устанавливают прокладку, а соприкасающимся уплотнительным поверхностям присваивают специальную форму.
Прокладочные материалы и прокладки для уплотнения фланцевых соединений трубопроводов и арматуры, должны владеть достаточной упругостью и прочностью для стойкости ко внутреннему давлению и температурным удлинениям трубопровода, хим стойкостью в брутальных средах, теплостойкостью. Выбор материала для уплотнений находится в зависимости от определенных критерий работы трубопровода: температуры, давления и степени злости транспортируемого вещества. При температуре среды до 100ºС используют асбестовый картон, проваренный в олифе, шириной 3-6 мм, либо техно резину, а при температуре среды выше 100ºС – паронит шириной 2-3 мм. Для газопроводов употребляют прокладки из маслобензостойкой резины шириной 2-5 мм, если нет других указаний в проекте. Форма и размеры прокладок определяются конфигурацией уплотняемых соединений.
Фланцевые соединения крепятся с помощью крепежных изделий – болтов, гаек, шпилек и шайб, предназначенных также для сборки арматуры и крепления трубопровода на опорах и опорных конструкциях. Для фланцев и фланцевых заглушек на условное давление до 2,5 МПа и температуру до 300°С используют болты с шестигранной головкой либо шпильки и шестигранные гайки, а на условное давление 4 МПа и поболее либо температуру выше 300°С и ниже -40°С – шпильки, гайки и шайбы.
Преимущество шпилек по сопоставлению с болтами заключается в том, что при затяжке шпилек напряжения распределяются умеренно, а у болтов напряжения концентрируется в местах перехода стержня в головку. Не считая того, шпильки можно устанавливать в местах, где нереально крепление болтами. Длина болтов и шпилек должна быть таковой, чтоб их концы после затяжки выступали за гайку на два-три витка резьбы. Головки болтов следует распологать с одной стороны соединения. Чтоб обеспечить равномерное уплотнение прокладки и исключить перекос фланцевого соединения, гайки затягивают равномерно и умеренно в крестообразном порядке. Материал крепежных деталей выбирают зависимо от рабочих характеристик транспортируемого по трубопроводу вещества.
Для правильного подбора фланцевых соединений нужно обращаться к спецам. Компания Тубес Интернешинл – это мастера, которые предоставят вам всю исчерпающую информацию о фланцевых соединениях, их свойствах и цены.
