Теплый пленочный пол под ламинат

Установка под ламинат

В последнее время установка инфракрасных тёплых полов под ламинат набирает всё большую популярность. Обогрев полов с помощью ИК плёнки считается самым выгодным и доступным вариантом. Монтаж нагревательной конструкции под ламинат можно сделать самому при наличии инструкций и нехитрых подсказок.

У многих владельцев жилых помещений в частых случаях возникает естественный вопрос: можно ли укладывать инфракрасный плёночный обогрев под ламинат. Ответ на вопрос да. Конструктивные особенности ИК обогрева предусматривают эффективное и безопасное использование в паре со многими материалами.

Ламинатное покрытие никоим образом не влияет на работу системы с ИК излучением. Механические свойства плёнки позволяют не допускать разрывов или внутренних повреждений при укладке и дальнейшей эксплуатации. В процессе работы терморегуляторов соблюдается установленная допустимая температура нагрева. Это способствует отсутствию недопустимого перегрева, тем самым структура ламинатного покрытия не подаётся деформированию от перепада температур.

Предварительная подготовка основы

Если предполагается монтаж инфракрасного пола под ламинат на бетонную основу, то она должна быть соответствующим образом подготовлена – выровнена, укреплена, прогрунтована и обеспылена. Далее переходят к подготовке ее под укладку пленочных элементов.

Стяжку избавляют от пыли, грязи и любых микрочастиц с помощью пылесоса.

Под нагревательные элементы, с целью экономии электричества, укладывают термоизолирующую фольгированную подложку. Толщина этого слоя составляет 2-3 мм.

Укладка фольгированного слоя производится металлизированной стороной наружу. К полу такая подложка крепится двухсторонним скотчем, а швы между полотнами проклеиваются клейкой лентой.

Виды теплых полов

Рекомендации

Чтобы в дальнейшем при эксплуатации теплого пола не возникло сложностей, рекомендуется придерживаться ряда советов:

• Уровень влажности в комнате на момент выполнения монтажа должен быть умеренным (не более 60%), а температура воздуха – выше нуля
• Пока пленка находится в свернутом положении, подключать ее к сети запрещается
• При повреждении одно участка инфракрасного полотна система будет продолжать работать, но следует заизолировать это место с двух сторон материала
• Крепить пленку саморезами, шурупами, гвоздями нельзя, обычно монтаж выполняется посредством скотча.

При подключении проводов и терморегулятора нужно опираться на схему

А еще важно обеспечить быстрый доступ к термодатчику, если он выйдет из строя. По этой причине его располагают ближе к крайней точки теплого пола

https://youtube.com/watch?v=ZGgDgnGvB18

Материалы для укладки

В базовый комплект пленочного ИК пола входят:

• термодатчики;
• терморегулятор;
• зажимы или клипсы;
• электрические провода.

В качестве дополнительных материалов необходимо иметь:

Нагревательную пленку. Нужно подбирать материал в зависимости от длины и ширины. Производители предлагают три основных размера ширины — 50 см, 80 см, 100 см. Наибольшая длина отрезка — 8 м. Пленку можно приобрести в нужном количестве, она отлично режется. Главное, чтоб количество погонных метров соответствовало утепляемой площади.
Теплоотражающую подложку. Лучше всего, на лавсановой основе, пенотерм, техническая пробка, НПП ЛП. Количество рассчитать по всей площади, чтобы исключить любые неровности. Материал одновременно может выполнять функции подложки под ламинат. В многоквартирном доме на верхних этажах можно взять утеплительный материал тонкого слоя. Для частного дома или первого этажа нужна прослойка потолще. Это необходимо для экономии электроэнергии. Фольгу брать нельзя!
Терморегулятор. Этот элемент должен быть отдельным на каждую комнату.
Комплект электропроводки. Длина проводов должна соответствовать размещению всех элементов питания — терморегуляторов, термопленки, источников электроэнергии.
Кабель для подключения к сети

Здесь важно учесть значение сопротивления.
Сетку, полиэтиленовую пленку.
Скотч строительный.
Дюбеля.
Изоляцию и специальные контактные зажимы. Количество зажимов нужно взять в точном соответствии с числом кусков нагревательной пленки.
Датчик температуры

Его параметры зависят от количества терморегуляторов.
Листы фанеры. Нужны при установке системы под паркет, ковролин, линолеум.
Листы ГВЛ или стекломагнезитовые. Используются при установке системы под плитку.

На строительном рынке можно найти большой выбор материалов для монтажа ИК теплого пола.

Терморегуляторы

Монтаж теплого пола разрешено проводить только с использованием терморегулятора, идущего в комплекте или специально приобретенного для данных целей.

Существует много разновидностей терморегуляторов — механические, с электронным дисплеем, умные сенсорные модели. Любой элемент предназначен для поддержания заданной температуры на одном уровне. При выборе устройства следует учитывать несколько факторов.

Основной — мощность регулятора. Если требуется обогрев большого помещения, понадобится установить два и больше регуляторов.

Второй фактор — вид прибора:

1. Механический относится к наиболее простому типу. Используется для небольших помещений — санузлов, балконов, подсобных комнат. Он не имеет возможности точной настройки температуры. Регулировка производится с помощью колесика и клавиши.
2. Электронный уже оборудован кнопочным управлением и дисплеем. Подходит для использования для любого типа теплого пола — инфракрасного и электрического. Позволит выставит температуру более точно, немного экономит затраты на электроэнергию. Рекомендован для небольших помещений без разделения на зоны.
3. Программируемый относится к цифровым приборам с инфракрасным датчиком температуры. Экономит до 70% электропотребления. Процесс регулировки происходит с помощью сенсорного дисплея. Особенность модели — возможность установки четырех временных режимов. Есть системы с встроенным недельным программатором, контролирующим температуру нагрева на 7 дней.

В современном строительстве программируемый регулятор считается наиболее оптимальным вариантом.

Особенности эксплуатации и преимущества системы отопления

Инфракрасный пол является гибким и легким изделием. Его основным элементом является  полимерная термопленка толщиной до 0,4 мм. С помощью этой сверхтонкой пленки происходит излучение инфракрасных лучей по всей площади пола.

Кроме термопленки, для устройства инфракрасного пола понадобятся:

• электрический кабель;
• контактные зажимы;
• терморегулятор;
• датчик температуры;
• гидроизоляционный материал;
• утеплитель;
• скотч.

Нагревательным элементом инфракрасного теплого пола является карбоновая паста, которая впаяна во внутреннюю часть пленки, сделанной из полиэстера. Принцип работы пленочного отопления состоит в следующем:

• медные проводники подают к излучателям напряжение;
• происходит активация системы;
• элементы с серебряным напылением не допускают перегорания контактов;
• соединение с электрической цепью происходит с помощью терморегулятора.

Пленочный обогрев обладает следующими основными техническими характеристиками:

• ширина пленки – 0,6-0,8 пог. м.;
• толщина полотна – 0,2-0,4 мм;
• рабочая мощность инфракрасного теплого пола – 180-220 Вт/м²;
• температура плавления – 210ºС;
• температура на поверхности полотна – 55ºС;
• длина инфракрасных волн – 5-20 мкм.

К преимуществам пленочной системы отопления относятся:

• минимальное потребление электроэнергии;
• абсолютная экологичность;
• равномерное распределение тепла по комнате;
• простота укладки и эксплуатации;
• ненадобность устройства бетонной стяжки;
• длительный эксплуатационный период (40-50 лет);
• бесперебойность работы (даже при повреждении одного из участков нагревательного элемента);
• осуществление быстрого демонтажа конструкции при перепланировке комнаты или переезде;
• вполне приемлемая цена инфракрасного теплого пола;
• возможность укладки системы отопления под любое напольное покрытие.

Инфракрасное излучение характеризуется способностью нагревать в первую очередь пол, стены, потолок и находящиеся в комнате предметы. Лишь после этого происходит передача тепла воздуху, который находится внутри помещения. Такой способ обогрева комнатного пространства делает пребывание в помещении наиболее комфортным.

Пленочная система отопления выгодна тем, что нет необходимости уменьшать высоту помещения для ее качественного устройства. Особенно актуальным это является для малогабаритных квартир. Также отсутствует дополнительная нагрузка на перекрытия. О чем свидетельствует данное видео об инфракрасном теплом поле:

Лучшие электрические теплые полы под ламинат

Теплолюкс двужильный кабель

Секция нагревательная двужильная ТЛОЭ марки «Теплолюкс» мощностью 800 Вт. В ее состав входит нагревательный кабель БНО. Нагревательные отдельные секции на выходе и входе имеют холодные концы с соединительными и концевыми муфтами крепления, расположенными на одной стороне, что очень удобно при монтажных работах. Фиксация секций теплого пола производится при помощи специальных монтажных лент.

• Простота раскладки.
• Удобство подключения к терморегулятору.
• Подача питания с одной стороны.
• Комфортность управления подогревом.
• Универсальность (подходит для укладки под ламинат, кафель, плитку и пр.).
• Широкая комплектация: гофрированная трубка защитная для термодатчика, нагревательная секция, лента монтажная, подробная инструкция по установке теплого пола, обучающий CD.
• Гарантия – 25 лет.

Nexans Millimat

Теплый пол Nexans Millimat чаще всего используется для нагрева существующего напольного покрытия. Тонкие листы с нагревательным двужильным кабелем оснащены высокотемпературной изоляцией из тефлона. Устройство представляет собой пластичную тонкую сетку из стекловолокна, в которую вплетен 2-х жильный кабель, размещенный в алюминиевой трубке. Все это зафиксировано при помощи клейкой основы. Каждая секция оснащена отдельным соединительным проводом из высококачественной меди, длина провода равна 2,5 метра. Управление настройками теплого пола производится при помощи терморегулятора. Мощность Millimat 150 – 1800 ватт/кв. м.

• Удобство монтажа, возможность укладки прямо под покрытие, установленное ранее.
• В продажу поступают комплекты, готовые к монтажу и быстрому подключению.
• Максимальная температура внешнего контура достигает +65°С.
• Длительная гарантия – не менее 20 лет.
• Многократное использование с другими напольными покрытиями.

Ensto

Нагревательные маты изготовлены в Эстонии. Теплый пол Ensto отлично подходят для помещений с различными показателями влажности. Данное оборудование совместимо с полами любого качества: бетон, кафель, камень, под напольные покрытия типа паркет, ламинат маты Ensto укладываются на идеально ровную стяжку. Каждая упаковка состоит из нагревательного мата, клейкой ленты алюминиевой, гофрированной трубки, предназначенной для температурного датчика.

• Обеспечение комфортного теплого пола.
• Адекватная стоимость.
• Легкость укладки.
• Простота эксплуатации.
• Долговечность пользования.
• Безопасность.
• Универсальность применения.

Veria Quickmat

Двужильный нагревательный элемент мат Veria Quickmat изготовлен в Польше. Секции теплого пола предназначены для установки под напольные покрытия. Мощность мата – 150 ватт на один метр квадратный, толщина – 3 мм. В состав элемента входит 2-х жильный экранированный кабель диаметром 2,5 мм, тефлоновая изоляция (наружная, внутренняя), рассчитанная на высокие температуры. Основа под кабель – сетка-самоклейка из синтетических материалов имеет выводы в виде холодных соединительных проводов. Каждая секция теплого пола рассчитана на максимальный нагрев до рабочей температуры +120 градусов.

• Удобная легкая укладка.
• Тонкий слой.
• Качественная изоляция проводов.
• Комфортное пребывание в помещении с таким обогревом пола.
• Надежность устройства.
• Длительный срок эксплуатации.
• Гарантия от производителя – 10 лет.

Hemstedt DH/150

Двухжильный теплый пол фирмы Hemstedt изготовлен в Германии. Нагревательные маты Hemstedt DH/150 толщиной 3,5 мм относятся к изделиям премиум класса. Конструкцией предусмотрены безмуфтовые соединения, изоляция кабельных жил из качественного тефлона. Управление программами теплого пола осуществляется при помощи специального теплорегулятора iReg T8.

• Тонкий нагревательный элемент.
• Высокая эффективность нагрева.
• Возможность установки без поднятия уровня пола.
• Отсутствие необходимости в обустройстве добавочной теплоизоляции.
• Терморегулятор с сенсорным экраном.
• Светодиодная подсветка, диагностика системы.
• Надежная защита от случайного вмешательства детей.
• Гарантия – не менее 20 лет.

Предварительная подготовка основы

Если предполагается монтаж инфракрасного пола под ламинат на бетонную основу, то она должна быть соответствующим образом подготовлена – выровнена, укреплена, прогрунтована и обеспылена. Далее переходят к подготовке ее под укладку пленочных элементов.

Стяжку избавляют от пыли, грязи и любых микрочастиц с помощью пылесоса.

Под нагревательные элементы, с целью экономии электричества, укладывают термоизолирующую фольгированную подложку. Толщина этого слоя составляет 2-3 мм.

Укладка фольгированного слоя производится металлизированной стороной наружу. К полу такая подложка крепится двухсторонним скотчем, а швы между полотнами проклеиваются клейкой лентой.

Взаимодействие инфракрасного тёплого пола и ламината

Использование тёплых полов с ламинатом требует тщательного подбора отопительной системы и вида ламината. Далеко не под каждый вид ламината можно использовать пленочный теплый пол для отопления.

Главная проблема некоторых видов ламината в том, что в их составе имеются вредные составляющие – формальдегидные смолы, которые используются как связующее для основы ламели. В обычном состоянии они безвредны и содержатся в минимальных, безопасных концентрациях.

Однако при нагреве такое покрытие может выделять вредные для человека вещества. Поэтому в первую очередь следует убедиться, что ламинат может взаимодействовать с системой тёплого пола.

Второй проблемой является непосредственная деформация ламината. Тонкие ламели могут терять форму, выгибаться и деформироваться при постоянном тепловом воздействии.

Для ламината взаимодействие с системой тёплого пола возможно только при наличии определенных характеристик:

• Класс безопасности ламината – не менее E0 либо E1. Это гарантирует отсутствие выделение формальдегида при нагреве до 30 градусов.
• Класс износоустойчивости – выше 31. Такой показатель гарантирует отсутствие деформации ламината при тепловом воздействии. Меньший класс ламината не имеет достаточных характеристик для взаимодействия с постоянной подогревающейся поверхностью.
• Обязательное наличие маркировки «Тёплый пол» (похожа на изогнутую трубу под напольной поверхностью).
• Преимущество за замковым соединением. При использовании клея для соединения ламелей, создаётся жёсткая сплошная поверхность. При колебаниях температур часто происходят разрывы, плёнка покрывается сеткой, что негативно сказывается на визуальных качествах покрытия.

Стоит отметить, что эти характеристики верны в первую очередь для МДФ-ламината. Похожие характеристики будут и для ПВХ-ламината, но для него нет опасности выделения формальдегида, поскольку состоит он из пластика. Однако он тоже обязан иметь соответствующую маркировку для применения с тёплыми полами.

Чертеж и схема укладки

Начальным этапом устройства теплого пола является разработка схемы укладки и составление чертежа. Тщательно продумывается план монтажа инфракрасной пленки, подключение к блоку управления, соединение с источником питания.
Базовые моменты, которые нужно учесть при планировании теплого пола:

1. Пленочные обогреватели лучше укладывать вдоль длинной стены комнаты. При такой ориентации пленки уменьшается число контактных соединений.
2. Рекомендуемая длина полосы — не более 8 метров.
3. Пленка укладывается с отступом 25-30 см от стен и приборов отопления.
4. Для того чтобы избежать перегрева мебели, деформации ламината, перерасхода электроэнергии и снижения срока службы нагревательных элементов, система не монтируется под мебелью.
5. Разрезать пленку можно только по графическим отметкам.
6. Нельзя стелить полосы внахлест. Между ними должны быть пропуски примерно 5 см.
7. Покрытие ИК матами до 60 — 70% площади пола считается оптимальным.
8. Место установки блока питания выбирается с учетом удобной подводки кабеля питания и проводов от пленочных матов.
9. Провода можно уложить в гофрированную трубу, проделав в стене штроб, а можно убрать в кабель канал.

На графическом эскизе обязательно изображается схема подключения проводов. Возможны два варианта соединений. В первом случае и фазовый и нулевой кабели подключаются с одной стороны пленочных элементов. Но иногда, чтобы исключить возможные пересечения «фазы» и «нуля», их подключат с противоположных сторон пленки.

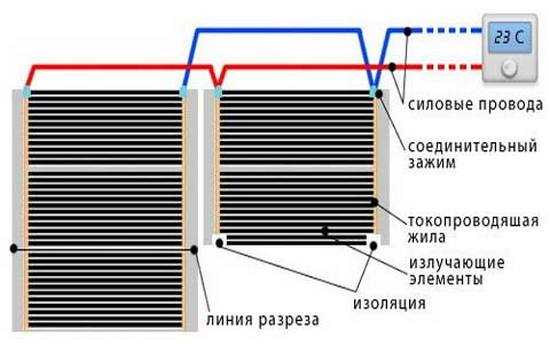

Схема монтажа инфракрасной пленки

Вообще при монтаже требуется особое внимание, чтобы случайно не перепутать соединения проводов и допустить короткого замыкания. Термодатчик монтируется посередине ИК-пленки. Желательно расположить его в наиболее прохладном месте комнаты, если позволяет длина кабеля устройства

В любом случае, расстояние от него до стены не должно превышать 50 см.
С учетом всех рекомендаций схема вычерчивается на бумаге. Затем для удобства она переносится непосредственно на пол. Такой подход упростит монтаж и поможет не допустить ошибок при определении расхода материалов

Желательно расположить его в наиболее прохладном месте комнаты, если позволяет длина кабеля устройства. В любом случае, расстояние от него до стены не должно превышать 50 см.
С учетом всех рекомендаций схема вычерчивается на бумаге. Затем для удобства она переносится непосредственно на пол. Такой подход упростит монтаж и поможет не допустить ошибок при определении расхода материалов

Термодатчик монтируется посередине ИК-пленки. Желательно расположить его в наиболее прохладном месте комнаты, если позволяет длина кабеля устройства. В любом случае, расстояние от него до стены не должно превышать 50 см.
С учетом всех рекомендаций схема вычерчивается на бумаге. Затем для удобства она переносится непосредственно на пол. Такой подход упростит монтаж и поможет не допустить ошибок при определении расхода материалов.

Поэтапное выполнение монтажа

Основные шаги: гидро- , теплоизоляция поверхности; поиск подходящего участка на стене для установки узла управления (терморегулятора); укладка инфракрасной пленки; подключение проводов и монтаж комплектующих.

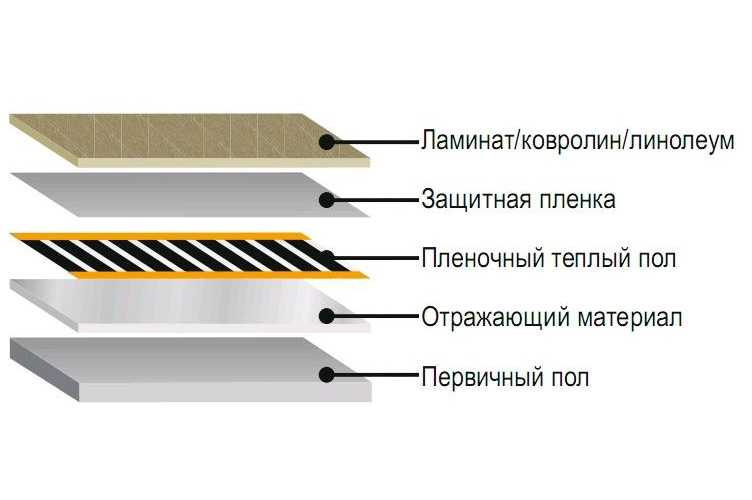

Устройство пленочного пола

Защита от влаги и теплопотерь

В первую очередь настилается гидроизоляционная пленка. Но сегодня чаще используется жидкий состав, обеспечивающий защиту системы теплого пола от воздействия влажной среды. Покрыть следует полностью всю площадь основания, даже если планируется укладка инфракрасного покрытия лишь на 70-80% поверхности.

Теплоотражающий материал должен быть покрыт металлизированной лавсановой или полипропиленовой пленкой.

Затем нужно разложить по всему полу теплоотражающий материал, его располагают так, чтобы фольгированная поверхность находилась сверху. Это позволит снизить потери тепла во время эксплуатации инфракрасной пленки, так как часть лучей направляются книзу.

Где расположить терморегулятор?

Прежде, чем осуществлять монтаж, необходимо выбрать подходящее место для этой цели. Обычно терморегулятор устанавливают на стене в непосредственной близости к полу (ориентировочно на высоте 20 см). Участок должен быть свободным от предметов интерьера и мебели. С помощью этого узла управления пленка может изменять параметры нагрева: задается базовая температура, а еще реально автоматизировать процесс включения и отключения системы.

Подключения всех отрезков плёнки к терморегулятору выполняют параллельно.

Существует два способа установки: наружный и внутренний. В первом случае устройство располагается прямо на стене, а чтобы скрыть провода используют пластиковый короб. Второй вариант предполагает необходимость штробления стены, чтобы скрыть проводку. Сам терморегулятор также прячется в стене, для чего подготавливается углубление в соответствии с размерами устройства.

Монтаж инфракрасной пленки

Укладка материала производится на полезных участках помещения. Расстояние от стен до пленки не должно быть менее 10 см, а лучше, если полотно будет располагаться на удалении 20 см. Внахлест не рекомендуется укладывать отдельные полосы системы теплых полов. Также их следует располагать в 1 м от источников тепла.

Полосы термопленки не должны быть длиннее семи метров. В местах размещения тяжелых предметов пленку стелить не рекомендуется.

Если нужно разрезать пленку, делать это следует в соответствии со специальной разметкой. Не рекомендуется подключать полосы длиннее 8 м. Правильное расположение инфракрасной системы – токопроводящими медными шинами книзу. К этим участкам подсоединяются специальные зажимы, которые позволяют подключить проводку.

Как изолировать участки инфракрасной пленки, если она была разрезана?

Там, где медные проводники оказались открытыми после разреза пленки, должна быть выполнена изоляция. Для этого подойдет битумный материал. Серебряные контакты, соединяющие токопроводящие шины и нагревающие полоски, тоже требуется заизолировать этим же материалом.

Правила, которых нужно придерживаться при подготовке и укладке

На участках подключения проводки данная процедура проводится лишь после того, как будут установлены зажимы. Их крепят к медным шинам: одна сторона располагается снаружи пленки, другая – внутри, между токопроводящим элементом и полимерным материалом.

Как подключаются провода?

Монтаж проводки выполняется от центра к одной из стен, где она будет спрятана под плинтусом

Важно, чтобы провода располагались под инфракрасной пленкой, для чего по разметке делаются отверстия в полимерном материале. Выводы крепятся посредством тех же зажимов, при этом концы проводов зачищают

Контактные участки изолируют. Провода рекомендуется зафиксировать скотчем на пленке.

К краям медных полос присоединяют контактные зажимы и подключают провода, места подключений тщательно изолируют специальным скотчем.

Подключение терморегулятора

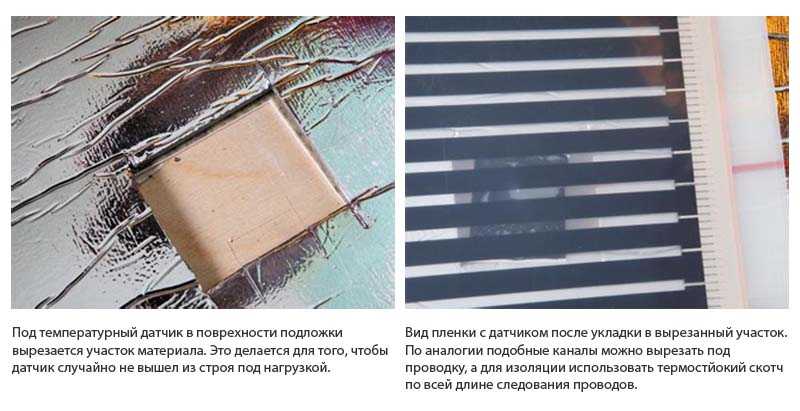

Снизу к инфракрасному покрытию, а именно, к нагревательной полосе крепится термодатчик. Это можно сделать посредством все той же битумной изоляции. Провода от термодатчика, а также проводка теплого пола подсоединяется к терморегулятору. Если мощность пленки превышает 2 кВт, для ее безопасной работы в схему включается отдельный автомат.

Проверка системы

До того как будет выполняться монтаж финишного покрытия, нужно проверить конструкцию на работоспособность. Для этого ее подключают к сети. При отсутствии искрения, а также в случае полноценного функционирования теплый пол можно покрыть полиэтиленовой пленкой большой толщины (80 мкм). Полосы этот материала настилают внахлест.

Как уложить водяной пол под напольную плитку

Инфракрасный обогрев

На деревянный пол можно укладывать систему инфракрасного обогрева в виде термоплёнки. Её используют для локального обогрева помещения. Под стационарную мебель и бытовые приборы располагать её не рекомендуют. Обогрев происходит за счёт инфракрасного излучения. Оно исходит от карбонового элемента, который полосами нанесён на внутренней поверхности плёнки.

Проводник располагается по краям обогревателя. Он представлен медной шиной и полосой, выполненной из серебра. Плёнка производится в рулоне. Его раскатывают по поверхности пола в виде лент. При необходимости ленту можно разрезать по пунктирной линии. Нарушать целостность карбонового слоя не рекомендуют.

• Для термоплёнки требуется ровная поверхность. Если пол в удовлетворительном состоянии, то на него укладывают утеплитель и фольгированный слой. В противном случае основание выравнивают фанерой или ДВП.
• На систему «тёплый пол под ламинат» на деревянный пол укладывают утеплитель и слой фольги с лавсановой тканью. Она выполняет функции отражателя, направляет тепло вверх к напольному покрытию. Фольгу укрепляют скотчем.
• Следующим слоем идёт термоплёнка. Ленты располагают с шагом в 1 см. Соединяют их скотчем.
• После укладки нагревательных элементов проводят их подключение к терморегулятору. Соединение параллельное. Используют клеммы «крокодил» или «краб».
• На поверхность пола устанавливают термодатчик. Его располагают в гофрированной трубке, для которой предусматривают нишу. Датчик подключают к терморегулятору.
• Проводят тестирование системы.

На термоплёнку разрешается сразу укладывать ламинат. Дополнительных подложек не используют. Достаточно утеплителя, на котором расположена термоплёнка. Он выполняет функцию подложки для напольного покрытия. Ламинирование проводят по традиционным правилам.

Не все нагревательные элементы системы напольного обогрева можно уложить на деревянное основание. Монтаж водяной и кабельной магистрали требует много времени и кропотливого труда. Маты и карбоновые стержни для деревянного пола не подходят.

Термоплёнку можно использовать для любого основания. При ламинировании пола используют листы фанеры и подложку. На инфракрасную плёнку облицовку укладывают без дополнительных изоляционных уровней.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Финальные работы и полезные советы мастерам-самоучкам

Посередине центральной секции уложенных ИК-полов устанавливаем температурный датчик. Он должен иметь хорошую электроизоляцию. Под датчиком понимают градусник небольших размеров со специальным полимерным кончиком. Последний припаян к тонкому проводку. Для монтажа датчика прорезаем маленькое отверстие в пленке. Подсоединяем к установленному датчику провод и переходим к финальной части работ – выполняем подключение терморегулятора. Схема подсоединения кабелей к нему следующая:

• термодатчик подключаем в два контакта к регулятору;
• проводку от ТП заводим с противоположной стороны прибора;
• в два центральных контакта термостата подключаем кабели электропитания.

Заземляющие провода соединяем клеммой. К контакту регулятора их подключать не нужно.

Тестируем смонтированную нами систему. Включаем теплые полы, проверяем все их участки на отсутствие перегрева, смотрим, не искрит ли конструкция при работе. Если все нормально, накрываем ТП толстой (80–100 мкм) пленкой из полиэтилена. Она защитит нагревательную конструкцию от влаги, снизит естественный износ системы. Пленку настилаем вдоль полос электрообогрева внахлест (15–20 см).

Можем укладывать ламинат на ТП

Действуем очень осторожно. При неаккуратном монтаже высока вероятность повреждения пленочной конструкции. Заметим, что ламинированное финишное покрытие должно подходить для теплых полов

Обязательно смотрим на маркировку ламината. Там четко указано, может ли он использоваться совместно с описанной нами системой обогрева

Заметим, что ламинированное финишное покрытие должно подходить для теплых полов. Обязательно смотрим на маркировку ламината. Там четко указано, может ли он использоваться совместно с описанной нами системой обогрева.

Напоследок дадим несколько полезных рекомендаций по монтажу и эксплуатации теплых полов. Во-первых, монтаж конструкции разрешается выполнять при плюсовой температуре в помещении. Во-вторых, запрещено устанавливать пленку на влажные основания. В-третьих, никогда не замуровывайте термодатчик. Он может сломаться. И тогда для его замены придется производить трудоемкие работы. И последнее. Если произошло затопление инфракрасной нагревательной системы, немедленно отключаем ее от электричества и ждем, пока она полностью не высохнет естественным способом (ни в коем случае не применяем нагреватели, фены и прочие приспособления).
