Калькулятор расчета длины контура водяного теплого пола

5 этап – чистовая отделка теплого пола

Полностью готовый теплый пол покрывается отделочным материалом. Сегодня самым популярным напольным покрытием остается плитка и ламинат.

Водяной теплый пол под ламинат получил широкое распространение. Однако монтаж ламината в этом случае выполняется с некоторыми нюансами:

качество ламината должно подтверждаться сертификатом. Ведь при его нагреве в помещение будут выделяться вредные вещества. Обычно ламинат для теплого пола маркируется «Warm wasser»;

теплоизолятор под ламинат не укладывается;

обязательна вентиляция пола покрытого ламината. Для этого по периметру оставляется зазор толщиной 10-15 мм, который затем закрывается плинтусом;

перед укладкой ламинат помещают в комнату, для набора температуры пола. При этом упаковки с ламелями нужно разместить по полу, а не складывать в одну высокую стопку.

Как видим, дополнительных сложностей использование ламината в качестве напольного покрытия не создает, однако мастера советуют использовать водяной теплый пол под плитку. Это связано с тем, что ламинат отличается низкой теплопроводностью (чем толще ламель, тем ниже этот показатель), а также в его составе присутствуют соединители, испарения которых не лучшим образом могут отразиться на здоровье жильцов дома.

Расчет мощности

После составления плана и проекта отопительной системы производится расчет мощности теплого пола. Этот показатель будет зависеть от следующих факторов:

• Площади и типа обогреваемого помещения.
• Особенностей его конструкции и характера будущей эксплуатации.

В соответствии с этими показателями нужно подбирать мощность источника тепла. Она рассчитывается по следующей формуле:

Мп = 1,2 * Q, в которой

Мп – это тепловая мощность;

Q – потери тепла при эксплуатации;1,2 – коэффициент запаса, изменяющийся от 1 до 1,2 единиц.

То есть, для того, чтобы произвести гидравлический расчет теплого пола, необходимо определить размер теплопотерь, возникающих при его эксплуатации. Они равны:

Q = (V * Pt * k) / 860

V – объем помещения (его находят путем умножения площади на высоту потолков);

Pt – разница температур внутри и снаружи помещения (для ее определения за основу берут +20 С⁰ — комфортную для человека температуру в помещении и наименьшее отрицательное значение, характерное для данной климатической зоны в зимний период, например -30 С⁰ и т.п).

K – коэффициент теплостойкости дома (от 1,5 до 2).

Здесь необходимо помнить о том, что в случае, если величина теплопотерь на 1 кв.м площади превышает 100 Вт, помещение нуждается в дополнительном утеплении. Это связано с тем, что плохая теплоизоляция может приводить к потерям тепла до 80 Вт на кв. м.

Тем же, кому эти расчеты кажутся слишком сложными, может помочь специальная программа расчета теплого водяного пола, которую можно найти в интернете. Пример: http://teplo-info.com/otoplenie/raschet_teplogo_pola_online и т.д.

Выполнение основных проектных расчетов и подбор материала при укладке пола лучше доверить квалифицированным специалистам в этой области. Это же касается и расчета электрического теплого пола.

Кроме мощности отопительной системы и качества теплоизоляции дома, тепло в нем будет зависеть и от других факторов, например:

• Толщины и типа изоляции пола.
• Разновидности напольного покрытия.
• Количества окон в помещении и способа их остекления.
• Расположения помещения относительно других комнат в доме и т.д.

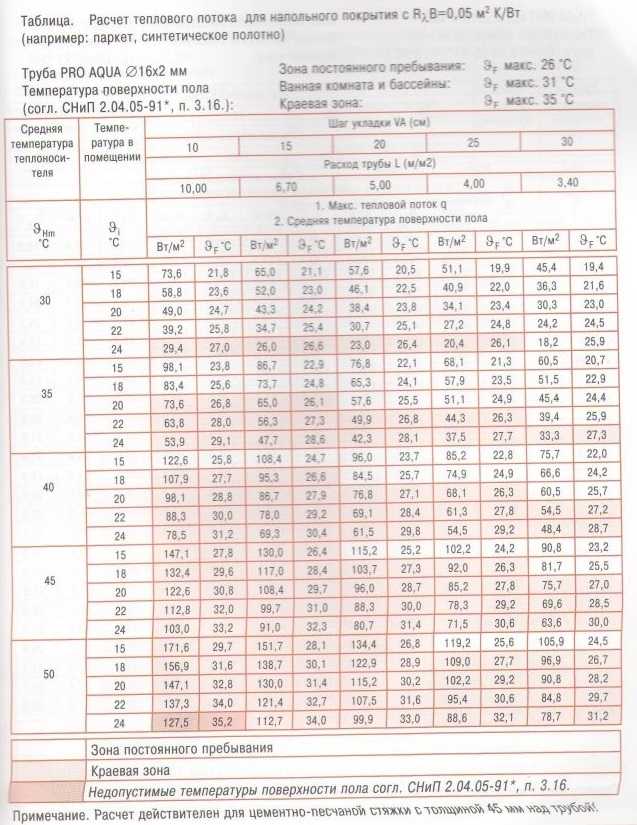

Следующим шагом проектирования отопительной системы данного является расчет шага труб для теплого пола. От этого зависит равномерность обогрева помещения и требуемая длина трубопровода.

Расчет длины теплого пола можно произвести самостоятельно, взяв за основу данные о необходимой мощности отопительной системы, сопоставив площадь трубопровода с температурой теплоносителя, курсирующего в системе, по формуле:

L = S / N * 1,1, где:

L – длина трубы;

S – площадь отапливаемого помещения;

N – шаг укладки;

1,1 – запас трубопровода в 10 % (на повороты).

Производя расчет трубы для теплого пола, таким образом, к полученному значению нужно также добавить длину трубы до коллектора, включая раздачу и обратку.

Кроме того, расчет теплого пола по площади производится графическим методом.

Для этого на листе миллиметровой бумаги, положенной поверх эскиза-проекта дома, размечается расположение отопительного контура в соответствии со следующими нормами и правилами:

• Длина трубы в контуре отопления не должна превышать 120 м. При этом на ее выходе из напорного коллектора и входе в обратку не должно быть стыков и разрывов.
• Трубы в спирали контура должны располагаться с шагом 10-15 см.
• Толщина стяжки должна соответствовать диаметру трубы. То есть для трубопровода в 16 мм слой заливки должен составлять 6 см.

В среднем, расход трубы на 1 кв. м площади составляет около 5 погонных метров при расстоянии между витками в 20-30 см. То есть на помещение размером 20 кв. м понадобится около 100 м труб. Чтобы облегчить расчеты, можно использовать специальный калькулятор для расчета теплого пола в интернете.

Температура теплоносителя в системе и скорость его движения определяются по усредненным значениям:

• Для прогрева поверхности до оптимальных 25 – 37 ⁰С его температура должна составлять 40-55 ⁰С.
• При этом теплоноситель должен двигаться со скоростью 27-30 л/ч (для контура с диаметром 16 мм).

Шаг укладки труб определяется в соответствии с составленным проектом. Для краевых участков он должен составлять 10 см, для всей остальной поверхности пола – 15, 20, 25 см, но не более 30 см. Для проведения точных расчетов также существует программа для расчета теплого пола, которую можно найти на специализированных сайтах в сети Интернет.

https://youtube.com/watch?v=DkKqCFc_VKc

Как узнать необходимую мощность?

Необходимая мощность тёплого инфракрасного пола, укладываемого в помещениях различного назначения, также точно рассчитывается по следующим формулам, с выполнением простой технологической карты:

В данном случае, следует заранее определить тип помещений, так как, согласно нормативным показателям из СП, для каждой комнаты, в зависимости от её функционального назначения, существует собственный показатель минимальной требуемой удельной мощности тёплого пола (N_уд), из расчёта на 1 м2 помещений, в частности:

• Санузел – от 130 до 150 Вт/м2.
• Кухня – от 100 до 140 Вт/м2.
• Гостиная, спальня и другие жилые комнаты – от 100 до 110 Вт/м2.
• Балконы, лоджии, террасы, веранды – от 150 до 180 Вт/м2.
• Помещения, расположенные на 1-х этажах зданий и сооружений – от 140 до 180 Вт/м2.
• Для любых помещений с деревянным полом из досок по лагам – от 60 до 80 Вт/м2.

Далее, потребуется вычислить S_пол., или полезную площадь комнаты, алгоритм расчёта которой подробно приводится выше.

На завершающем этапе расчёта, потребуется умножить показатель N_уд на S_пол., а, к полученному значению, подставить поправочный коэффициент запаса, который составляет, как правило, 10%.

Также, как и для предыдущего случая, ниже можно увидеть подробный и точный расчёт минимальной мощности тёплого ИК пола для той же комнаты в квартире жилого дома с габаритами 4 х 5 м, для которой ранее определялась полезная площадь, как один из этапов подготовительных работ:

• Исходя из предыдущих результатов расчёта полезной отапливаемой площади, для рассматриваемого помещения S_пол. = 9,5 м2.
• Учитывая, что отделываемая комната является жилой, то, согласно приведённым выше нормативным показателям, удельное потребление мощности для такого помещения составит N_уд = 110 Вт/м2.
• N, то есть полная требуемая мощность тёплого инфракрасного пола составит S_пол. х N_уд = 110 х 9,5 = 1045 Вт, или 1,045 кВт.
• Последнее действие, которое нужно выполнить – это подставить коэффициент запаса, учитывающий теплопотери из помещения через ограждающие конструкции, то есть, 10%, или k_зап. = 1,1.

Таким образом, N_полн. = 1,045 х 1,1 = 1,15 кВт.

Следует также учесть, что далеко не всегда удаётся точно рассчитать все теплопотери и учесть их при выборе ИК-пола, что особенно актуально при эксплуатации жилого помещения ранней осенью или поздней весной, когда температура на улице может резко снизиться, но в квартире ещё нет центрального отопления.

В текущей ситуации, учитывая, что владелец объекта недвижимости может самостоятельно регулировать интенсивность теплоотдачи плёночного оборудования, оно должно подбираться с незначительным запасом по мощности, чтобы компенсировать возможные потери тепловой энергии.

Расчет для разных типов помещений

В каждом помещении, в зависимости от его особенностей, требуется различная мощность подогрева пола. Наибольшей она должна быть в прохладных комнатах, а также на лоджии или балконе. В таком помещении мощность не может быть менее 180 Вт/м 2 . В ванной или санузле – не менее 140 Вт/м 2 из-за высоких показателей влажности.

Что касается электрического пола, в этом случае минимальная мощность должна быть равна 120 Вт/м 2 .

Электрический теплый пол под плитку

Таблица. Мощность системы подогрева пола в случае использования ее как дополнительного источника тепла.

Помещение	Мощность, Вт/м кв.
Балкон и лоджия	180
Ванная, санузел	140-150
Жилые комнаты и кухня, расположенные на 2 и выше этажах	120-130
Жилые комнаты и кухня, расположенные на 1 этаже	140-150

Потребление

Таблица расхода электроэнергии

Чтобы иметь представление, сколько потребляет теплый пол, необходимо подсчитать тепловые потери помещения. Произвести расчеты возможно самостоятельно, проанализировав основные факторы, влияющие на это. На потребление энергии теплым полом влияют такие факторы:

• С какой целью используется система: для обогрева комнаты или для создания комфортной обстановки.
• Насколько хорошо произведена теплоизоляция в помещении. Чем качественнее утеплены стены, двери и окна, тем меньшее количество электроэнергии, расходуемое электрическими полами.
• Сезонность и климат. Во время низких температур и холодной погоды расходы повышаются.
• Вариант напольного покрытия.
• Количество человек, проживающих в квартире или доме. Если членов семьи несколько, электрический пол должен работать чаще. Если проживает один человек, часто отсутствует, то налицо реальная экономия, когда полы можно не включать.
• Личные предпочтения человека, желаемый температурный режим. Данные показатели субъективны.
• Вид терморегулятора, наличие теплоизоляции. Некоторые виды оборудования позволяют экономить более трети электричества, по сравнению с аналогами.

Потребляемая мощность теплого пола зависит от таких параметров:

• При обогреве комнаты мощность электрического пола составляет до двухсот ватт на квадратный метр.
• При использовании системы для повышения комфортности пребывания в помещении мощность электропола колеблется в пределах ста десяти – ста шестидесяти ватт на метр квадратный.

При достижении установленной температуры энергопотребление снижается, происходит поддержание установленных параметров. Система работает в режиме чередования включения и выключения. В среднем, за час оборудование функционирует около пятнадцати минут, за двадцать четыре часа – не более шести часов.

Разнообразие вариантов теплого пола велико. В системе электрического подогрева выделяют такие подвиды:

• Кабельный теплый пол электрический. Данный вид обогрева применялся в самом начале зарождения подобной технологии. Представляет собой конструкцию из готовых матов, прикрепляются к основанию при помощи специального клея для плитки. Сверху на маты укладывают кафель, делают стяжку для установки ламината, линолеума и других декоративных покрытий. Вариант интересен тем что дает возможность по-разному прогревать пол в одном помещении, прогревает отдельные сегменты пола до различной температуры.
• Пленочный теплый пол занимает лидирующие позиции при установке системы. Тонкая пленка может применяться под любое напольное покрытие, за исключением кафеля. Преимуществом пленочного теплого пола является его экономичность, практичность и долговечность. Потребление электроэнергии пленочным теплым полом, по словам экспертов, считается минимальным в сравнении с существующими вариантами.
• Инфракрасный теплый пол. Суть данного варианта в обогреве окружающих предметов, а не воздуха. Они отдают накопленное тепло в помещение, что делает процесс нагревания более эффективным. Инфракрасные полы потребляют не много электричества. Согласно наблюдениям специалистов, среди существующих вариантов электрического теплого пола, данный вариант потребляет минимальное количество электричества и считается самой экономной системой подогрева пола.

Теплый пол

Основным недостатком электрических теплых полов называют их энергопотребление. Но то преимущество, которое дает система, примеряет с данным фактом. Снизить объемы энергопотребления возможно путем установки специальных приспособлений, как, например, программируемый терморегулятор. Можно задать определенный режим работы и получить почти пятидесятипроцентную экономию ресурсов.

Водяной теплый пол позволяет подогревать помещение при подключении к центральной теплосети. Но данный вариант не показал эффективности при установке в многоквартирных домах, если температура теплоносителя нестабильна, также требует разрешительных документов

Специалисты рекомендуют обратить внимание на другие варианты обогрева пола

Чтобы система подогрева была эффективной, следует тщательно изучить существующие варианты и подобрать максимально уместный.

Если вы сомневаетесь, устанавливать ли систему теплого пола, поинтересуйтесь информацией у специалистов и тех, кто уже использует вариант подогрева пола. Целесообразно устанавливать систему, если:

1. В доме нет индивидуальной системы отопления.
2. Новая и качественная стяжка пола. Чтобы не проводить демонтажные работы, можно установить пленочный электрический пол.
3. Необходимость дополнительного обогрева к основной системе отопления.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Как рассчитать электрический теплый пол

Методика расчета аналогична тому, что написано про водяной пол. Необходимо знать теплопотери и способ использования подогрева пола, мощность одного метра греющего элемента. В данном случае все несколько проще, потому что электрические материалы для нагрева пола имеют конкретную цифру, которой производители обозначают максимальную теплоотдачу. Больше заявленной цифры они выдать не в состоянии. Потому расчет теплого пола с электрическим подогревом более прост и понятен. Тем не менее, остается достаточное количество переменных величин. Это толщина стяжки, ее теплопроводность, теплопроводность финишного напольного покрытия. Их тоже надо учитывать.

Расчет зависит от мощности обогревателя на квадратный метр

Эффективная площадь обогрева

Расчет теплого пола с электроподогревом начинают с определения эффективной зоны обогрева и ее площади. Большая часть нагревательных элементов не переносит перегрева (резистивные кабели, маты из резистивных кабелей, пленочные нагреватели и инфракрасные маты). Исключение — саморегулирующиеся греющие кабели, но они стоят дорого, поэтому их применяют редко. Хотя, есть и сами кабели и маты из них.

Еще раз: электрические греющие элементы пола укладывают только на той площади, где не будет стоять мебель и/или сантехника, лежать ковры и т.д. То есть, электрический теплый пол кладут там, где будет постоянный и определенный расход тепла.

Чтобы рассчитать кабель для теплого пола надо сначала определиться с площадью, на которой он будет укладываться

Перед началом расчета предполагаемые места под мебель/сантехнику/ковры очерчиваем, считаем оставшуюся площадь. Это и будет эффективная площадь обогрева. Ее дальше используем в расчетах.

Как рассчитать метраж греющего кабеля для пола

Методика расчета основывается на том количестве тепла, которое надо восполнить (теплопотери) и эффективной площади отопления. Теплопотери делим на эффективную площадь обогрева. Получаем требуемую тепловую мощность, которую мы должны получить с квадратного метра площади с уложенным нагревательным элементом.

Например, площадь комнаты 16 квадратов, на 4 квадратах будет располагаться мебель. Обогреваемая зона — 16 кв. м — 4 кв. м = 12 кв. м. Теплопотери помещения — 1100 Вт. Узнаем сколько надо мощности с одного метра: 1100 Вт / 12 м² = 92 Вт/м².

Расчет греющего кабеля по площади помещения и мощности метра

Далее смотрим мощность кабелей для обогрева пола. Например, мощность одного метра — 30 Вт. Чтобы получить 92 Вт на квадратном метре, надо уложить чуть больше чем три метра кабеля. Вполне реальная задача. При разработке схемы, помните, что лучше, чтобы для стяжки высотой 3-4 см расстояние между проводами не превышало 25 см. Иначе пол будет иметь ярко выраженные «полосы» — чередующиеся зоны тепла и холода.

Есть и другой способ. Купить готовый набор кабеля определенной мощности. Ищите подходящую мощность и площадь укладки. Имеете все в комплекте.

Расчет теплого пола с кабельными матами

Суть расчета не изменяется. Также нужны теплопотери и эффективная площадь укладки. Это тот же кабель, но предварительно закрепленный на полимерной сетке. Такой обогревательный элемент проще в укладке. Применяется чаще всего под плитку. Просто раскатывается на подготовленное основание, сверху кладется плитка на специальный клей.

Греющие маты продаются обычно в готовом к укладке виде

С полом такого типа все просто. Он продается кусками определенной мощности на определенную площадь. Всего-то и надо, что найти тот вариант, который вам подходит.

Рассчитаем пленочный теплый пол

Пленочный нагревательный элемент продают комплектами и на метры. Подбираете метраж и мощность так, чтобы он давал требуемое количество тепла. Полотнища пленки должны укладываться вплотную друг к другу. Это необходимо, чтобы избежать «полосатости» температур.

Теплый пол пленочный. Расчет очень прост: подбираем мощность и ширину так, чтобы давали они требуемое количество тепла

Ширина пленочного теплого пола — 30 см, 50 см, 80 см и 100 см. Вполне можно в одном помещении использовать разные по ширине

Важно чтобы нагревательные элементы не перегревались

Расчет теплого водяного пола с помощью калькулятора онлайн

Благодаря специально подготовленным системам онлайн расчетов сегодня можно за несколько секунд определить удельную мощность теплого пола и получить необходимые расчеты.

В основу калькулятора входит метод коэффициентов, когда пользователь вставляет индивидуальные параметры в таблицу и получает базовый расчет с определенными характеристиками.

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.	0.050.10.150.20.250.30.35
Труба	Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие	ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, см.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

Внеся все заданные коэффициенты можно с максимальной точностью получить точные характеристики рассчитываемого теплого пола. Для этого нужно знать данные:

• температуру подачи воды;
• температуру обработки;
• шаг и вид трубы;
• какое будет напольное покрытие;
• толщина стяжки над трубой.

В результате пользователь получает данные про удельную мощность конструкции, среднюю температуру получаемого обогрева пола, удельный расход теплоносителя. Выгодно, быстро и предельно ясно за несколько секунд!

Кроме основных данных следует учитывать ряд второстепенных, которые максимальным образом влияют на конечный результат теплого пола:

• наличие или отсутствие остекления балконов и эркеров;
• высота этажа помещения в жилом доме;
• присутствие специальных материалов для утепления стен;
• уровень теплоизоляции в доме.

Внимание: делая расчет теплого пола водяного калькулятором, следует учитывать вид полового покрытия, если планируется укладываться древесная конструкция, то мощность обогревающей системы должна быть увеличена за счет низкой теплопроводностью дерева. При высоких теплопотерях обустройство теплого пола в качестве единственной системы обогрева будет неуместно и невыгодно по затратам. Особенности расчета водяного пола калькулятором

Особенности расчета водяного пола калькулятором.

Прежде чем сделать предварительный расчет системы обогрева водяного пола следует учитывать целый перечень особенностей:

1. Какой вид трубы будет использовать мастер, гофрированную с эффективной теплоотдачей, медную, с высокой теплопроводностью, из сшитого полиэтилена, металлопластиковые или из пенопропилена, с низкой теплоотдачей.
2. Расчет длины для обогрева заданной площади, основывается на определении длины контура, распределение тепловой энергии по поверхности в равномерном режиме, с учетом пределов тепловой нагрузки покрытия.

Важно! Если планируется делаться шаг укладки больше, тогда нужно увеличить температуру теплоносителя. Допустимые показатели шага — от 5 до 60 см. Можно использовать как постоянные, так и переменные шаги

Можно использовать как постоянные, так и переменные шаги.

Элементы конструкции

Система электрического тёплого пола состоит из нескольких взаимосвязанных частей. К ним относятся:

• терморегулятор;
• термодатчик;
• силовой кабель;
• нагревающий элемент.

Функционирует это таким образом: к терморегулятору, который ставится в стену через силовые (монтажные) провода подключаются остальные составляющие. Нагревающий элемент и термодатчик монтируются в пол. Первый из них греет, а второй — контролирует температуру.

Чаще всего на практике применяются три вида нагревающих элементов:

• сетчатый мат;
• инфракрасная плёнка;
• нагревательный кабель.

Плёнка и мат менее требовательны к монтажу. Они могут укладываться под слой плиточного клея даже при его толщине в несколько миллиметров. Поэтому идеально подходят для установки под кафель. А инфракрасную плёночную систему вообще можно ставить непосредственно под паркет или ламинат.

С кабельным вариантом дела обстоят немного сложнее. Во-первых, такое устройство необходимо заливать стяжкой, во-вторых — нужно рассчитывать шаг витка во время укладки. К тому же сам кабель делится на несколько разновидностей.

Разновидности кабеля

Для вашего пола может быть использован одножильный кабельный нагревающий элемент или его двужильный аналог. Одножильный — самый простой, дешёвый и неудобный в применении. Один из его главных недостатков — сложность в расчёте и установке. Она возникает из-за необходимости сводить оба конца кабеля в одно место. То есть укладывать его надо таким образом, чтобы финишировать возле места подключения к терморегулятору.

Не менее существенный минус — интенсивное электромагнитное поле по всей протяжённости провода. Оно считается вредным для здоровья человека. По этой причине системы с одножильным элементом использовать в жилых помещениях не рекомендуют.

Двужильный стоит немного дороже, но и трудностей с ним меньше. Расположение проводов для подачи и возврата тока в одном кабеле решает обе озвученные проблемы. При его монтаже достаточно учесть геометрию помещения, а индукционное поле гасится движением тока в разных направлениях.

Теперь можно приступать непосредственно к подготовке вычислений.
