Как сделать искрогаситель на трубу бани

Изготовление дефлектора

Дефлекторы конструктивно немного сложнее по сравнению с сетчатыми аналогами, но эта сложность оправдана – эффективность подобных устройств гораздо выше. Есть несколько классических схем изготовления дефлекторов, и выбор всегда индивидуален.

Самая простая и удобная конструкция создается по следующему алгоритму:

1. Сначала все элементы искроуловителя нужно раскроить на картоне, предварительно проведя замеры диаметра дымоходной трубы.
2. Внутренняя часть искроуловителя может изготавливаться из куска трубы – правильно подобрав диаметр, можно будет просто надеть конструкцию на дымоход. Если нет подходящей трубы, нужную конструкцию придется делать самостоятельно из листовой нержавейки.
3. Верхняя часть гильзы должна иметь немного больший диаметр. При изготовлении гильзы из трубы одну ее часть придется раскатывать. Длина гильзы должна доходить до середины внешнего кожуха.
4. Для создания основного кожуха используется труба или листовая нержавеющая сталь. Кожух надевается поверх гильзы и крепится при помощи заклепок.
5. Под кожухом на расстоянии 6 см крепится фартук – деталь искроуловителя, визуально похожая на изогнутое блюдце. Искры будут падать на фартук, поэтому его размеры должны быть больше, чем размеры кожуха. Для изготовления фартука используется все та же нержавейка. В ней вырезается отверстие соответствующих размеров, после чего фартук надевается на гильзу и фиксируется сваркой.
6. Сверху кожуха монтируется крышка, которая в диаметре немного уступает основной трубе.
7. Для соединения отдельных деталей используются заклепки (естественно, перед фиксацией в частях искроуловителя высверливаются необходимые отверстия).

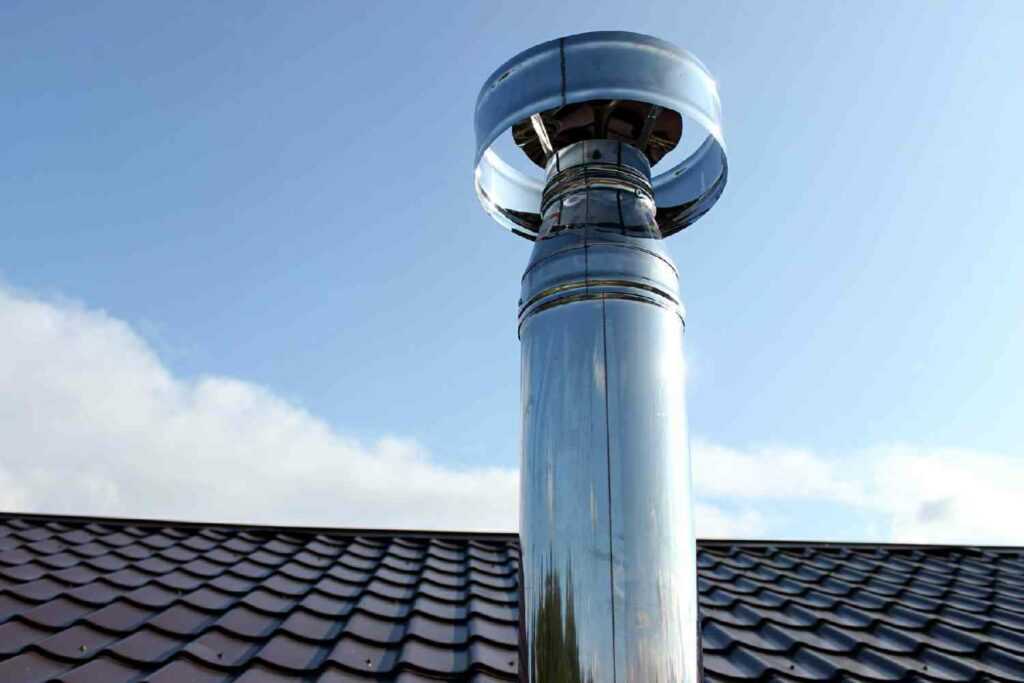

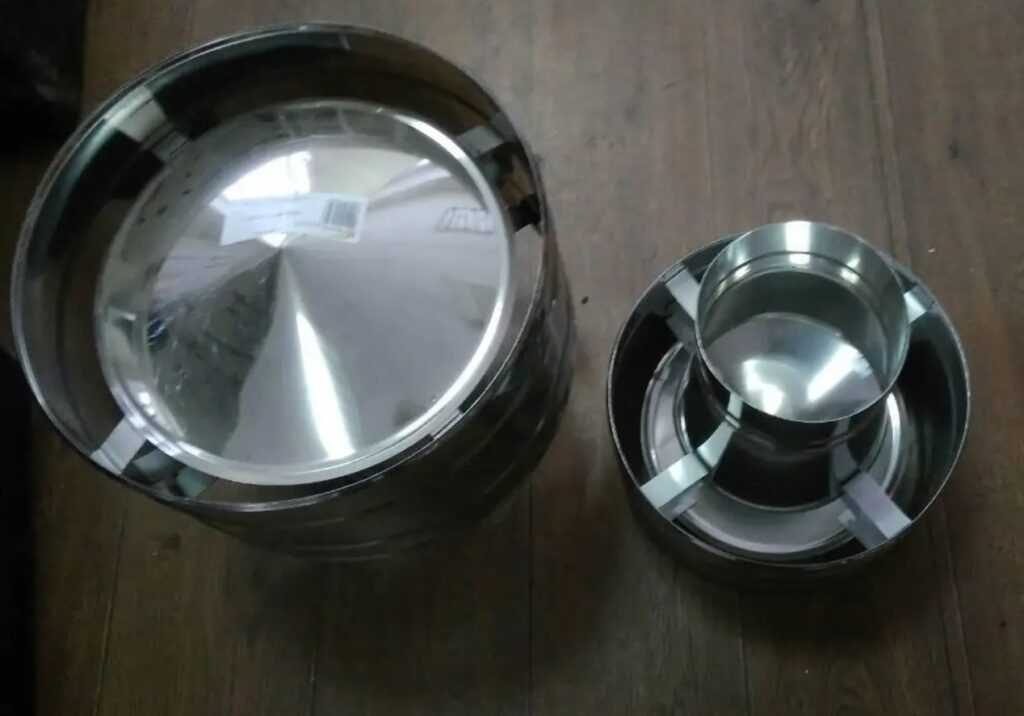

Собранный искрогаситель на дымоход для бани устанавливается на свое место и фиксируется. Конструкция готова, и теперь баней можно пользоваться без каких-либо проблем.

Монтаж

Установка искрогасителя — достаточно простая, но довольно опасная процедура. Для нее требуется вылезть на крышу, что само по себе довольно рискованная затея, если нет опыта подобных работ. Поэтому перед началом работ надо обзавестись средствами страховки и действовать не в одиночку — иногда инструменты вырываются из рук и падают вниз. Надо, чтобы кто-то позаботился о безопасности и подал упавшие принадлежности.

Сам монтаж прост. Понадобится полоса асбеста (можно использовать асбестовый шнур для уплотнения печных дверок). Кроме этого, надо запастись жаростойким герметиком и ключами для затяжки хомута искрогасителя.

Установка производится в следующем порядке:

• примерка. Устанавливают искрогаситель, не затягивая хомут, и отмечают линию размещения крепежного элемента на трубе;
• снимают искрогаситель. Обматывают участок трубы, отмеченный ранее, асбестом. Закрепляют обмотку жаростойким герметиком и дают ему немного схватиться:
• устанавливают искрогаситель на место, затягивают хомут.

Установка искрогасителя на дымоход

Мнение эксперта Ловкачев Борис Петрович Банных дел мастер знающий всё о парении

Монтаж достаточно прост. Можно заранее позаботиться о демонтаже — покрыть резьбу на затяжном винте слоем смазки, герметика или другого материала. Это не всегда дает ожидаемый эффект, но попытку сделать не помешает.

Усадка бани — причины, особенности, полезные советы

Смола в бане — опасность, способы удаления, полезные советы

Регистрация бани на участке: как это сделать

Муравьи в бане: способы борьбы и меры профилактики

Технология устройства теплоизоляции потолка

Независимо от выбранного для сооружения бани материала, конструкция верхнего перекрытия ее практически одинакова. Несущую основу слагают балки, опирающиеся на верхние венцы из бруса или бревна или на мауэрлат кирпичных или панельных строений. Использованный для сооружения балочного перекрытия брус обрабатывают обычно антисептиком перед монтажом. Но, если процедура защиты от грибка не была произведена заранее, перед настилом слоев теплоизоляции древесину следует обработать. Особое тщание нужно проявить в местах состыковки стройматериалов с разными техническими характеристиками. В таких тандемах как кирпич-древесина, пенобетон-древесина, дерево-металл.

• Со стороны банных помещений потолок подшивают досками, прибивают их снизу к балкам.
• Сколачивают щиты наката, представляющие собой два перпендикулярно направленных друг к другу ряда низкосортных досок.

Внимание. Мастерам, выполняющим утепление потолка бани своими руками, перед сооружением щитов наката нужно сделать расчеты

Между балками и устанавливаемыми на черепные доски щитами должны быть зазоры минимум в 5 см

Между элементами из древесины и дымоходом должно быть расстояние мин 25 см

Между балками и устанавливаемыми на черепные доски щитами должны быть зазоры минимум в 5 см. Между элементами из древесины и дымоходом должно быть расстояние мин 25 см.

Нужно вычертить схему и согласно ей вычислить размеры и конфигурацию каждого из щитов. После изготовления щиты надо пронумеровать, чтобы не запутаться при установке.

• Сколоченные «ящики» тоже необходимо защитить от гнили и бактерий антисептической пропиткой.
• Ко дну и внутренним стенкам напоминающего поддон щита степлером крепят пароизоляционный материал.
• Щиты поднимают наверх без утеплителя, начиная с тех, что будут монтироваться последними.
• Подняв наверх все элементы, их расставляют согласно маркировке. Нижняя плоскость поставленного на место щита должна совпадать с нижней плоскостью балки.
• После расстановки ящики набивают теплоизоляционным материалом. Утеплить необходимо и зазоры между щитами и балками.
• Сверху зашивают всю конструкцию досками в направлении, перпендикулярном направлению балок.

Совет. Необязательно для верхней обшивки использовать длинномерную доску, ее можно чередовать с рядами, составленными из коротких досок.

Вместо досок можно использовать ДВП, самодельные плиты из цементного раствора с опилками. Готовый потолок нужно обработать антипиреном, в районе дымохода все деревянные элементы обшивают листами асбеста.

Теплоизоляция для парилки

Тема отдельная, так как верхняя плоскость парильни должна не только не пропускать, но и способствовать накоплению пара в подпотолочной зоне. Над парилками советуют настилать два слоя пароизоляционного материала и утеплитель для потолка бани дополнять прослойками теплоизоляции.

Конструкция от Соснина с Бухаркиным

• Балки подшиваются шпунтованными досками толщиной 2,5 см. Их в два слоя нужно покрыть олифой, что по убеждению разработчиков, должно сообщить пиломатериалам влагостойкость.
• Сверху по балкам в поперечном направлении прибивается низкосортная доска со щелями приблизительно в 3 см. Это, так называемый, влажностной зазор.
• На уложенные с зазорами доски настилают рубероид, можно пленку из полиэтилена. Замечательно, если хозяин не поскупиться на фольгу с армированием.
• Засыпают 20ти-сантиметровый слой шлака или песка.

Еще два варианта для парной

Для подшивки снизу по потолочным балкам подойдет необрезная пяти-сантиметровая доска. Снаружи вдоль балок для поддержки подшивки крепят на глухарях неширокую доску. К этой тонкой доске крепиться облицовка непосредственно потолка из шпунтованной осиновой доски с вентиляционным зазором.

Со стороны чердака стелют пароизоляционную прослойку, затем 3 см слоя перемешанной с опилками глины. Потом минвату с плотностью 125 единиц и шириной 15 см и пленку ПП от ветра. В завершении монтируют доски пола чердака.

Если перекрытие выполнено из бревен, потолок парной снизу обшивается поверх сооруженной специально для него обрешетки. Сверху укладывается пергамин в качестве пароизоляционной прослойки, затем 20 см песка, все остальное по желанию.

Если хозяин хочет, чтобы его сооружение отлично держало пар, стоит узнать в подробностях, как правильно утеплить потолок бани. Сведения о том, в какой последовательности укладываются слои, чем отличается конструкция потолка в парилке от аналога для моечного отделения, помогут грамотно утеплить сооружение, ставшее символом загородной жизни. Предложенные варианты устройства можно модернизировать в соответствии с личными требованиями и климатическими особенностями.

Как сделать на дымовые трубы искрогаситель?

Сделать своими руками искрогаситель очень просто, для этого не придется покупать дорогие материалы либо инструменты, практически все необходимое наверняка есть в запасе у рачительного хозяина дома. Перед работой только необходимо точно определиться с конструкцией будущего устройства, снять все размеры с дымовой трубы, нарисовать эскиз с соблюдением всех размеров, по которому и будет вырезаться металл, собираться сам искрогаситель.

Для того чтобы сделать искрогаситель для трубы своими руками, необходимо приготовить простейшие инструменты и материалы:

Устройство искрогасителя.

• металлические прутки с диаметром до шести миллиметров (лучше всего в один мм, чтобы газы могли свободно проходить через решетку). Вместо прутков можно использовать кусок металлической сетки;
• лист металла с толщиной от одного миллиметра;
• болгарку, ножницы по металлу;
• простой карандаш, линейку;
• стальные заклепки (алюминиевые не дадут надежной фиксации);
• сварочный аппарат и струбцины для крепежа материала перед сваркой.

Все работы лучше проводить на горизонтальной поверхности, предварительно снять размеры с дымовой трубы. Рекомендуется сразу определиться с конструкцией, нарисовать эскиз с точными размерами, который будет необходим при раскрое материала, сборке самого устройства для установки на дымоход.

Процесс установки искрогасящего оборудования очень прост:

1. Сначала рисуется эскиз для будущего устройства.
2. После этого сталь толщиной до 1 мм раскраивается согласно проекту (зависит от размеров самой дымовой трубы).
3. Металлическая сетка с ячейками в 5 мм также раскраивается согласно размерам установленной дымовой трубы. Делать это можно при помощи приготовленных кусачек либо ножниц по металлу.
4. Труба с диаметром, подходящим для печной трубы, отрезается таким образом, чтобы из нее получилось основание для установки сетки.

Далее работы по изготовлению искрогасителя включают в себя:

1. Прутки, которые размещаются параллельно друг другу на сетку, оставляя часть для крепления к трубе. Прижимаем их молотком, все стыки привариваются сварочным аппаратом.
2. Полученной сеткой надо обтянуть трубу, прижать струбцинами. По сетке надо постукать молотком – таким образом с металла снимется напряжение.
3. После изгиба все края и стыки привариваются.

Можно брать уже готовый, приобретенный ранее кусок сетки, которая крепится к трубе-основанию таким же образом.

https://youtube.com/watch?v=IhD_aqRbQLM

Монтируем дефлектор и крепим готовый искрогаситель

Теперь для трубы делаем дефлектор. Из листа металла вырезаем козырек в виде окружности, сгибаем его (все сгибы крепятся сверху клепками), получаем небольшой конус с диаметром, большим, чем диаметр основной трубы. Это и будет наш козырек.

К сетке и основанию искрогасителя дефлектор крепится при помощи металлических полос, привариваемых либо фиксируемых обычными стальными клепками. Готовый искрогаситель можно устанавливать на дымоходы, используя для этого различные варианты крепления (зависит от материала самой дымовой трубы). Это могут быть саморезы, болты, необходимо предусмотреть возможность демонтажа для .

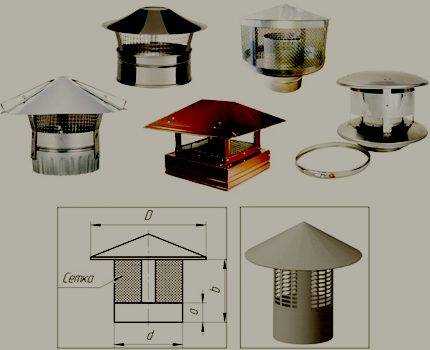

Искрогасители являются дополнительным элементом, которым комплектуются трубы для защиты зданий от возгораний, ставятся они на верхней части дымовых труб. Это специально установленная сетка и дефлектор, которые не дают искрам попадать на поверхность кровли. Все они, проходя через решетку, просто гасятся о ее ячейки.

Рекомендуют установку такого устройства делать для бань, саун, при покрытии дома легковоспламеняющимися материалами. Кроме того, искрогаситель препятствует попаданию в трубу птиц, посторонних материалов, веток и прочего мусора, что значительно сокращает частоту прочистки дымовых труб. Установка искрогасителя обеспечивает максимально возможную безопасность. Сделать такое устройство можно и своими руками, для этого необходимы простейшие материалы и инструменты, сам монтаж занимает минимум времени.

Дополнительные варианты, как защитить баню от раскаленных частиц

Помимо установки искрогасителя существует несколько других вариантов защиты бани:

1. Самым простым и распространенным способом является заваривание наглухо дымоходной трубы. В верхней части для выхода дыма и газа просверливается большое количество отверстий. Этот способ также подходит для трубы, установленной на существующую.
2. Второй вариант обезопасить здание и окружающие постройки от возгорания в результате падения искры – на конечной части дымоходной трубы приварить металлическую сетку. Недостаток подобной конструкции – быстрая загрязняемость, приводящая к ослаблению тяги. Потребуется частая замена на новую сетку.
3. Для предотвращения возвратной тяги в результате ветров большой силы на трубу дымохода устанавливают дефлектор.
4. При строительстве дымохода конструкцию зачастую делают с изгибами. Раскаленные частицы, вылетевшие из печи, гасятся на пути следования, не долетая до верхней части трубы. Помимо гашения раскаленных частиц, дымоход с коленами обеспечивает парилку дополнительным теплом.

Все перечисленные способы имеют простейшую конструкцию, поэтому создать их можно самостоятельно, при помощи подручных средств, не затрачивая больших средств. Все они действенны и в полной мере обеспечивают защиту банной кровли, окружающих построек от опасного возгорания в результате попадания раскаленной частицы. Установить искрогаситель любого вида можно за короткое время, эффект же от него будет значительный.

Делаем искрогаситель самостоятельно

Правильный искроулавливатель можно сделать из алюмоцинка или нержавеющей стали своими руками. Для начала необходимо выбрать конструкцию и нарисовать эскиз, чертеж, зная диаметр дымохода на который будет установлен искрогаситель.

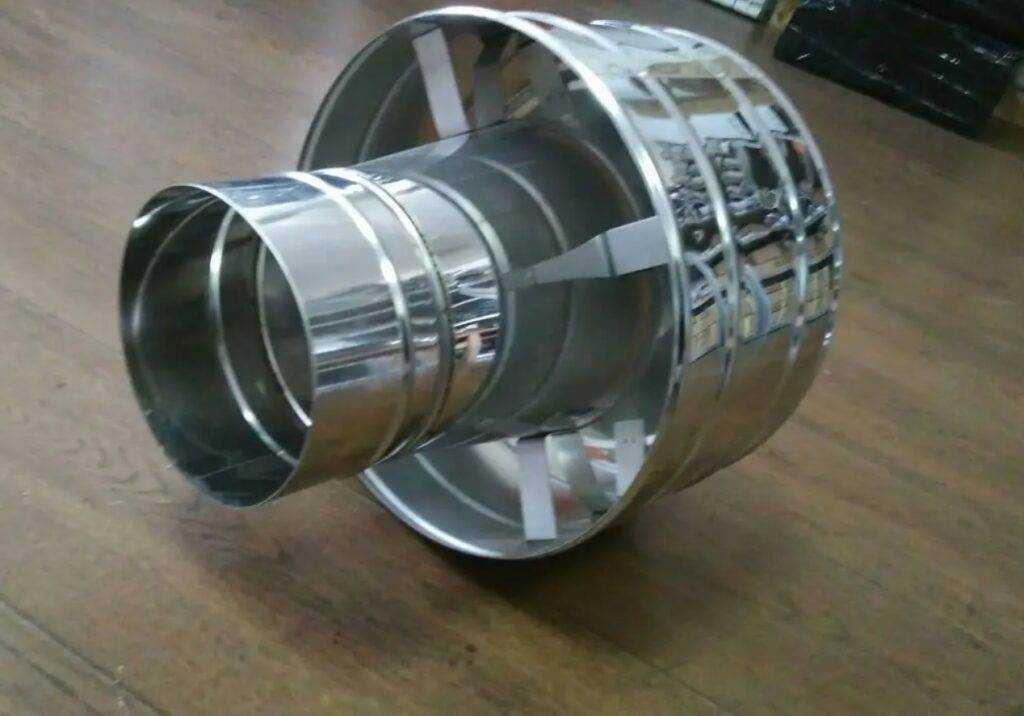

Инструкция по сборке на примере дефлектора Цаги, состоящего из:

• Насадки на трубу;
• Обечайки;
• Колпаковой крышки;
• Фартука для сбора искр.

Пошаговый процесс сборки:

• Центральную часть можно отрезать от трубы большего диаметра, которая будет одеваться на дымоход в виде насадки.
• Ее верхнюю часть раскатывают до конусообразной формы приблизительно до середины обечайки.
• При помощи заклепок крепят металлические пластины к кожуху. Этот кожух вырезается ножницами по металлу и одевается на дымоход.
• Предпочтительно сделать фартук под кожухом на расстоянии 60 мм, который будет служить для улавливания падающих искр и препятствовать их распространению по кровле.
• Фартук закрепляется точечной сваркой и крепится в виде воронки. Для более плотной состыковки на трубе необходимо сделать углубление, в дальнейшем, после закрепления фартука, этот стык обрабатывается герметиком.
• На фартуке также необходимо прокатать ребра жесткости и сделать отверстия для слива.
• Верхнюю часть обечайки закрывают насадкой, на несколько десятков мм меньше диаметра трубы. Крепеж осуществляют заклепками из нержавейки.
• Высота и ширина дефлектора будет зависеть от диаметра трубы дымохода. Например, если диаметр трубы дымохода равен 120 мм, соответственно высота дефлектора будет равна 144 мм, а его ширина 240. Для дымохода диаметром 140 мм, значения дефлектора несколько изменяться – 168 мм и 280 мм.Для надежного закрепления двух металлических частей, необходимо на месте их нахлеста высверлить отверстия нужного диаметра. Вставить в них заклепки, затем, воспользовавшись заклепочником, захватить шляпки заклепок и плавно сжать.
• Для пущей надежности необходимо закрепить конструкцию дополнительными ребрами жесткости.

Инструкция по монтажу искрогасителя с металлической сеткой

• Нарисовать эскиз будущей конструкции.
• Обернуть дымоход внахлест 10 – 15 мм сеткой из нержавеющей стали и отрезать.
• На место нахлеста приложить полосу металла с выступом от оголовка трубы на 30 – 50 мм.
• Затем заклепками закрепить сетку к трубе, после чего полосу оцинкованного металла прикрепить к сетке.
• Для изготовления зонта-дефлектора на листе из оцинкованного металла необходимо вырезать круг, диаметр которого будет больше диаметра искроулавливателя.
• На круге отметить угол в 20 градусов и вырезать этот сектор.
• Оставшуюся часть заготовки свернуть в виде «кулька».
• Стороны «кулька» закрепить внахлест клепками.
• Теперь остается соединить зонт и свернутую в цилиндр сетку с прикрепленными к ней тремя полосами оцинкованного металла. Соединение между двумя основными частями искрогасителя производится при помощи заклепок.
• Собранная конструкция крепится на оголовке трубы дымохода хомутом подходящего диаметра, для обеспечения в дальнейшем простоты демонтажа для прочистки трубы и искроулавителя от сажи.

Монтируем дефлектор и крепим готовый искрогаситель

• Из листа металла вырежем окружность и согнем по всему периметру, в итоге получится конус с диаметром немного большим, чем диаметр основной трубы.
• Сгибы конуса закрепим клепками.
• К основанию и металлической сетке дефлектор крепится при помощи полосок из металла, которые либо фиксируются заклепками, либо привариваются.
• Далее крепеж искроулавливателя осуществляется с использованием болтов или саморезов.
• Также необходимо предусмотреть возможность прочистки труб, то есть демонтаж крепления должен осуществляться как можно проще.

Пошаговое изготовление и установка искрогасителя своими руками

Рассмотрим вариант пошагового изготовления искроуловителя с зонтом дефлектором, состоящий из корпуса, сетчатой конструкции и дефлекторного колпака.

Необходимые материалы и инструменты

Для самостоятельной сборки такого искроуловителя вам понадобятся следующие инструменты:

• приборы для измерения (рулетка-сантиметр, уровень и т.п.);
• отвертка, струбцины, пассатижи и молоток;
• заклепки в наборе или сварочный аппарат;
• ножницы по металлу, болгарка, дрель и сверла.

Расходные материалы подбираются сугубо индивидуально в зависимости от типа устройства.

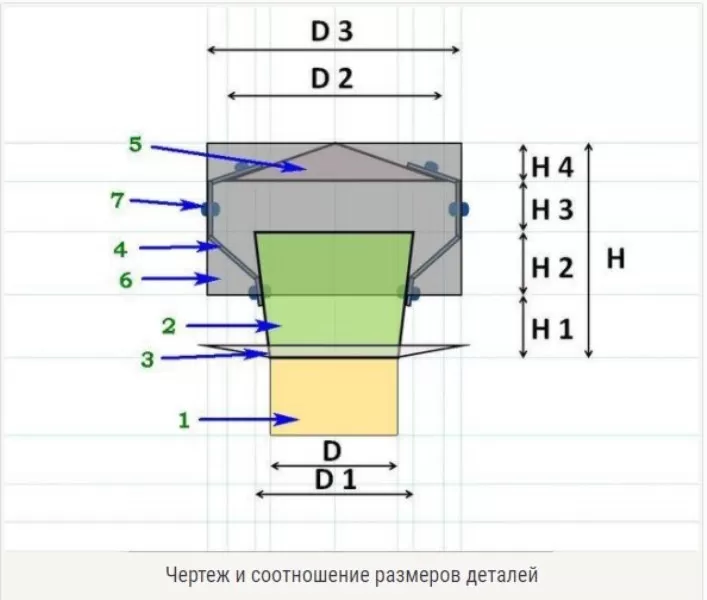

Чертеж и схемы

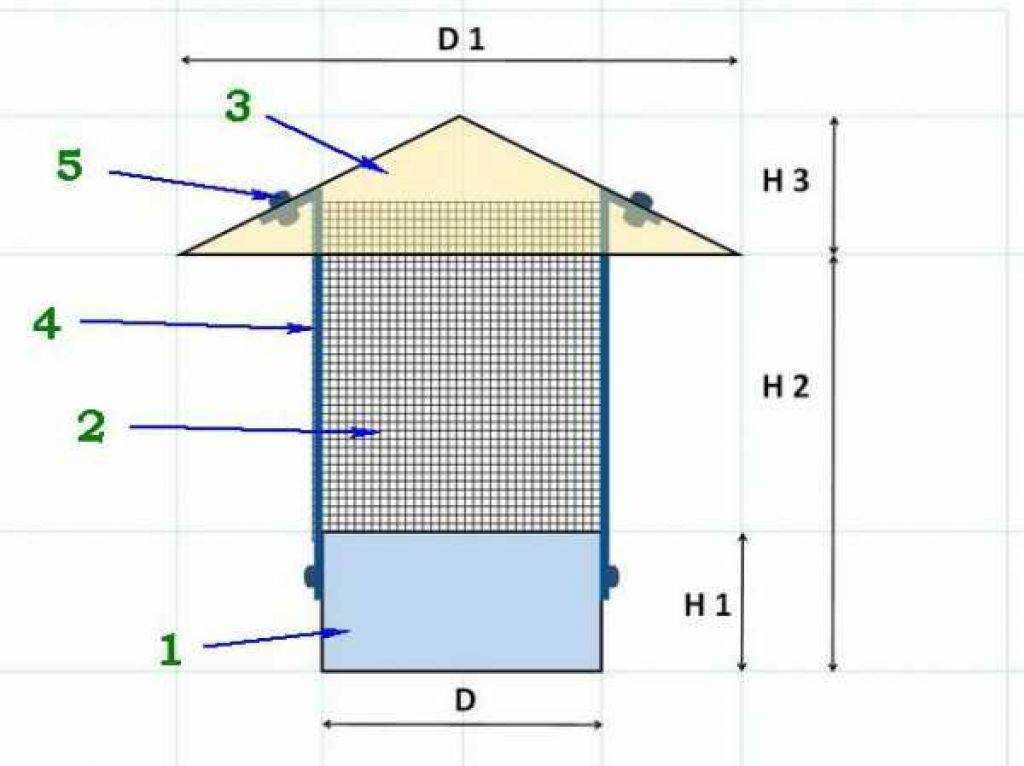

Приведем пример сборки простого искрогасителя на основе общего базового чертежа.

Обозначим основные составляющие и попутно расскажем, как их изготовить:

1. Патрубок цилиндрический – стакан, который будет надеваться на трубу дымохода. Для изготовления понадобится металлический лист. Вырезаем из него прямоугольник с длиной, равной длине окружности, лежащей в основании (Рис. 2).

Рассчитать нужные габариты можно по формуле: «L = π × D», где L — длина, π≈ 3,14, а D – нужный диаметр цилиндра. Получившуюся полосу аккуратно изгибаем при помощи трубы, например, в конус, совмещаем края, сверлим на них несколько отверстий и скрепляем заклепками.

1. Металлосетка – сеть с ячейками. Лучше всего приобрести готовую сетчатую основу из нержавейки. Цилиндр на ее основе изготавливается по той же схеме, что и стакан.
2. Защитный колпак-зонт– здесь главное правильно выполнить выкройку конуса. Для этого вычисляем требуемый радиус заготовки, используя формулу: «С = √ (h² + (D/2)²)», где C — длина боковой составляющей конуса, h — требуемая высота, D — диаметр. Готовую вырезанную развертку аккуратно сворачиваем конусом (Рис. 3)
3. Стойки для соединения деталей в единую конструкцию – изготавливаются из того же листового металла. (Рис. 4) Длина стоек определяется размерами конструкции, с учетом нужного запаса снизу (примерно 20 мм под 1-2 заклепки для крепления к стакану). Лучше размещать эти элементы под углом к вертикали — от трубы до краев зонта.

Теперь о сборке. К патрубку «стакану» крепим стойки на 1-2 заклепки. В пространство между стойками-держателями вставляем сетчатый цилиндр так, чтоб он немного вошел в нижний патрубок и уперся в конус. Теперь выставляем грибок — подгибаем монтажные площадки стоек, чтобы они плотно прилегли к внутренней части конуса. Сверлим сквозные отверстия через стойки и зонт, после чего окончательно фиксируем всю конструкцию.

Расчет размеров

Прежде чем приступить к работе нужно замерить габариты дымоотвода, в соответствии с которыми будут отображены эскизы приспособления.

Важно уделить особое внимание диаметру заглушки – сечение должно быть чуть больше диаметра дымоотвода. Не менее важно определить правильный размера ячеек – они не должны быть больше 5 мм

Не менее важно определить правильный размера ячеек – они не должны быть больше 5 мм

Не менее важно определить правильный размера ячеек – они не должны быть больше 5 мм

Особенности монтажа

Грамотный монтаж зависит от размеров деталей устройства. При малейшем несоответствии диаметров установить искроуловитель на трубу не получится. Для соединения отдельных элементов используют сварочный аппарат. Получившиеся после сварки стыки нужно хорошенько зачистить. Для окончательной фиксации понадобятся заклепки или кронштейны.

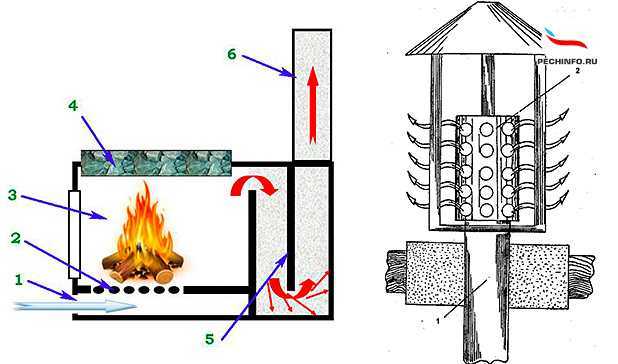

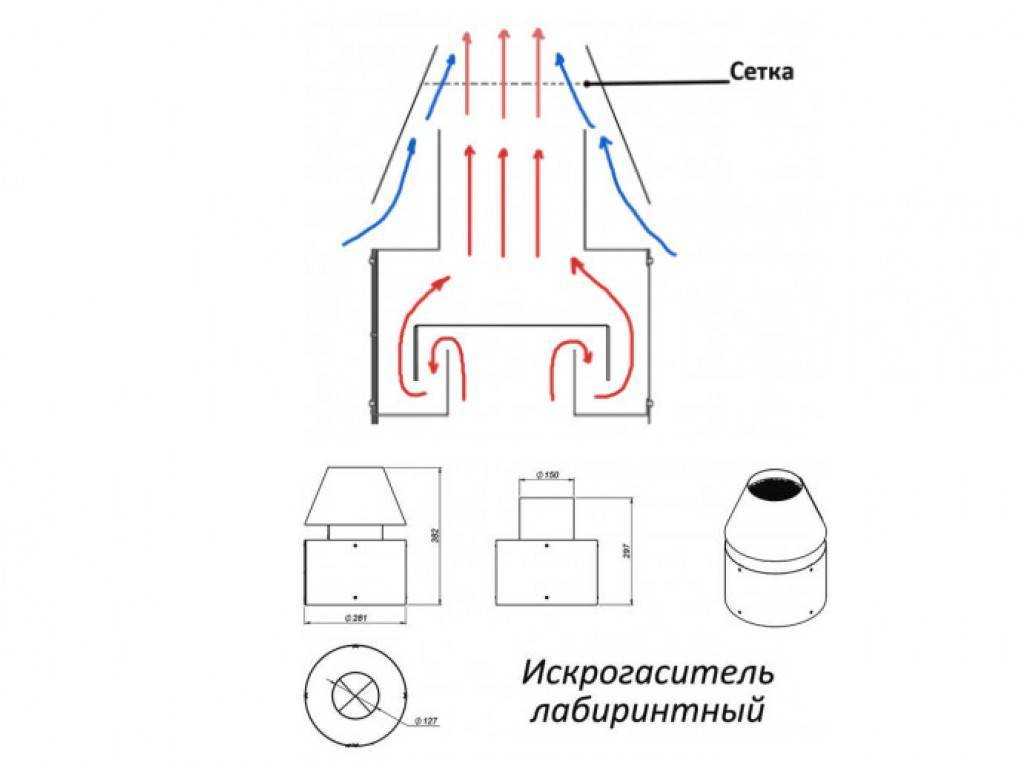

Принцип устройства искрогасителя

Существует множество видов искрогасителей. Они отличаются внешним видом, материалами изготовления, своими размерами. Но по принципу работы они не отличаются:

• Газы выходят через канал дымохода.
• Сталкиваются с препятствием в виде крышки и перенаправляют свое движение по оси дымохода.
• Стороны выхода закрыты сеткой с ячейкой не более 5-ти мм, которая гасит искры, не препятствуя выходу дыма.

Элементы, из которых состоит искрогаситель на дымоход:

1. Корпус.
2. Искрогасящая сетка.
3. Элемент, гасящий пламя.
4. Крышка.

Каждый может сделать искрогаситель и своими руками. Сложного ничего нет.

Потребуются инструменты

Для выполнения работ своими руками нужно сначала подготовить все необходимые материалы, а также инструменты, которые потребуются в процессе работы.

Список инструментов, который нужно подготовить, если планируется установить искрогаситель на дымоход своими руками:

• болгарка;
• прутки металла диаметром до 6-ти мм;
• молоток;
• сварка или заклепки;
• струбцины (для фиксации материала перед сваркой).

Приступаем к работе

Порядок выполнения работ своими руками:

• Нарисуйте эскиз.
• Приготовьте сталь толщиной до 1-го мм; количество материала определите в зависимости от требуемого размера.
• Купите сетку с ячейкой до 5-ти мм.
• Отрезаем сетку по нужному размеру. Далее:
  1. Подбираем обрезок трубы с требующимся радиусом.
  2. Параллельно друг другу размещаем прутки.
  3. Кладем на них сетку (оставляя часть прутка для крепления к дымоходу), прижимая молотком, стык прихватываем сваркой.
  4. Полученной пластиной из сетки обтягиваем трубу (для правильности радиуса). Край с двух сторон одного конца прижимаем струбцинами к трубе и обтягиваем по радиусу трубы, при этом постукиваем молотком по сетке, чтобы с металла снять напряжение.
  5. После изгиба края свариваем.
• Из листового металла вырезаете с помощью болгарки козырек и привариваете к концам прутков.
• Стыки сварки зачищаете болгаркой.

• Сварку можно в некоторых местах заменить заклепками.

Через небольшие ячейки сетки дымовые газы будут беспрепятственно проходить наружу. Искры, в свою очередь, будут дробиться и гаснуть. Искрогаситель выполнит свое предназначение полностью.

Без искрогасителя возрастает вероятность возгорания мусора, который скапливается на крыше, особенно в осеннее время года. Чтобы максимально защитить свой дом от возгорания, стоит установить искрогаситель, тем более что это несложно сделать своими руками. Кроме того, необходимо будет регулярно чистить искроулавливатель от сажи (см. Как прочистить дымоход).

Как сделать дымоход: выбираем утеплитель

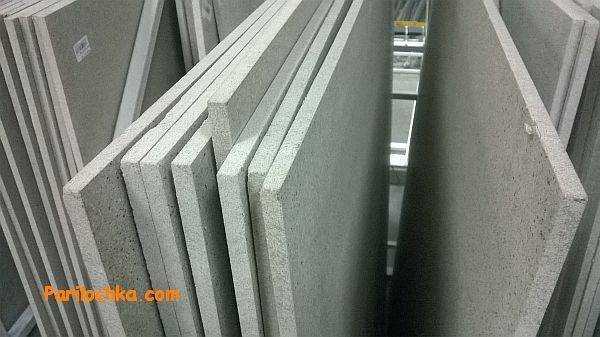

Огнеупорная плита

На выборе утеплителя, мы считаем, надо остановиться особо. Повторимся: большинство положит внутрь короба керамзит или минвату, снаружи обложит его минеритом (его аналог листы Flamma) или базальтовым картоном. Это годное решение. Сомнительно использовать вместо минерита асбест.

асбокартон (асбестовый картон)

СОВЕТ! Не делайте внутреннюю засыпку из песка, потому что он отлично передает тепло, а при нагреве дымохода градусов до 400 даже это гарантированный пожар. Потому что дерево загорается при 330 градусах, но если долго греть, то загорится и от 150-170 градусов. Песок сослужит очень плохую службу.

Однако в наше время появились и другие огнеупоры — тот же силикат кальция, известный в продаже как суперизол или плиты Silca. Но он представляет собой плитный материал.

Дымоход в потолке бани в районе ППУ можно обложить и другими материалами, имеющими вид ваты или войлока. Если говорить о производных камня, то это базальтин и Basfiber, которые являются технологически более усовершенствованными модификациями минеральной ваты.

Но сейчас можно купить не только их, но и керамические волокна, в частности, это Суперсилика, представляющая собой кремнеземное волокно, из которого делается либо вата, либо маты. У нее вообще нет связующих веществ, которые в минвате выгорают со временем, приводя ее к осыпанию. На сайте изготовителя прямо говорится о том, что это волокно годится для изоляции прохода потолка в бане.

Ниже ролик, в котором показан забавный стресс-тест всего, чем можно набить узел ППУ:

Есть еще вата муллитокремнеземистая, но это уже реальный огнеупор, способный выдерживать температуры раза в два выше максимальных для дымохода.

Искрогаситель на дымоход для бани своими руками: как сделать

Искры из трубы бани: что делать

Надежный искрогаситель на дымоход можно изготовить самостоятельно. Давайте познакомимся с основными этапами такой работы для дымохода круглого сечения. Советуем подробнее изучить материал о дымоходе из сэндвич-трубы и найти ответы на интересующие вопросы.

Вид искрогасителя с дефлектором-«зонтиком»

Необходимые инструменты:

• пилка по металлу или болгарка;
• ножницы по металлу;
• молоток;
• сварка или заклепки;
• струбцины.

Искрогаситель – это приспособление, устанавливаемое на дымоход бани для предотвращения вылета искр, которые появляются при сгорании твердого топлива. Конструкция искрогасителя достаточно проста, поэтому его можно сделать самостоятельно. О том, как сделать искрогаситель на баню своими руками, и пойдет речь в этой статье.

Представляет собой сетку, которая как крышка одевается на трубу дымохода. Его конструкция проста, вы можете увидеть ее на фото.Такие варианты встречаются в продаже, но сделать такой искрогаситель на дымоход своими руками не составит ни малейшего труда. Мы советуем такой вариант как временный, так как он не совсем удобен в обиходе и имеет ряд недостатков:

• Сетка быстро засоряется отходами горения, покрывается сажей. Это может привести к затруднению выхода дыма из трубы
• Неправильно рассчитанное расстояние между ячейками. Слишком большое не будет задерживать искры, они беспрепятственно вылетят из трубы. А слишком маленькое опять же приведет к засорению.

Предыдущие простые варианты рассчитаны на временное использование или для ленивых. Но при постройке бани для себя, любимого, мы все же стараемся сделать все правильно и надежно.На фото приведен наверное один из самых оптимальных вариантов. Недорогой и функциональный. Такую конструкцию можно сделать и самостоятельно, если есть навыки слесарной работы.

Для неопытных мастеров мы рекомендуем сначала попробовать сделать заготовку из картона. Вы сможете увидеть и почувствовать тонкости этой работы – где просверлить, где загнуть. Да и лекала отличные получатся. Ниже приведена схема с расчетами.

Элементы дымоходной трубы, обеспечивающие ликвидацию горячих раскаленных  частиц, бывают разные. В домашних условиях используют, как правило, два вида искрогасителей:

1. Нержавеющий кожух, представляющий собой сеточную конструкцию. Сделать можно при помощи подручных средств.
2. Дефлектор. Помимо гашения твердых раскаленных частиц улучшает тягу, обеспечивая перенаправление ветряного потока. Защищает печное устройство и баню от опасного явления – обратной тяги в результате сильных ветров.

Гаситель в виде кожуха наиболее популярен, так как его конструкция достаточно проста. В трубе проделываются отверстия или присоединяется к ней специальная насадка в виде сетки. Недостаток такой конструкции – частая ревизия искрогасительного прибора. Сетка с перфорацией быстро засоряются, так как продукты горения оседают на их поверхности.

Устанавливая искровой гаситель на дымоход бани, необходимо знать какими главными особенностями обладает это приспособление:

1. Монтаж искроуловителей целесообразен только в банях, отапливаемых твердотопливными печами. Вид не имеет значение.
2. По боковым поверхностям приспособления устанавливается сетка. Размер ячеек не более пяти миллиметров. При больших площадях отверстий существует вероятность просачивания через улавливатель раскаленных частиц. Слишком маленькими их делать тоже нецелесообразно, так сетка будет быстро загрязняться. Происходит препятствование прохождению дыма, что может привести к скоплению едких паров внутри парилки.
3. Установка искрогасителя обязательна при наличии кровли из легковоспламеняемых материалов.
4. Монтаж приспособления обязателен при расположении дымохода в прямолинейном направлении. Условие касается бань, саун.
5. Устанавливается для обеспечения защиты дымохода от гнездования птиц и постороннего мусора.
6. Сетка улавливателя подвергается частой чистке, так как все несожженные при топке частицы оседают на ней. Особенно тщательного ухода требует искрогаситель при использовании в качестве топлива смолистых поленьев.

Все перечисленные отличительные свойства искрогасителей характеризуют это приспособление, как один из главных элементов, отвечающих за пожарную безопасность.

Сделать простой искрогаситель можно своими руками.  Перед началом создания приспособления для дымовой трубы надо подготовить все необходимые инструменты и материалы:

1. Стальной лист нержавейки толщиной от 0,5 до 1 сантиметр

Почему возникает данный эффект?

Откуда она берется и кто виноват? Ну, самая частая причина – это ошибка в конструкции дымохода. Далее, не менее популярные «виновники» — это мусор в дымоходе, сильные воздушные потоки в трубе и даже определенное влияние атмосферных явлений.

Причина #1 — конструкция дымохода

В первую очередь имеет значение сама конструкция дымохода – у слишком высокой тяга всегда сильная, а у низкой – часто недостаточная. Оптимальная длина – чуть более 5 метров, тогда проблемы с тягой возникают редко и уж точно не из-за высоты трубы.

Также площадь сечения дымохода должна соответствовать печи – при слишком малых размерах сечения и одновременно при мощной печи большой объем продуктов сгорания попросту не может нормально уйти, достаточной тяги не создается. Как и несоразмерно объемный дымоход приведет к тому, что все тепло, как любят говорить в народе, «будет вылетать в трубу». И ни в коем случае нельзя, чтобы у дымохода были установлены трубы разных диаметров на разных участках – будет и сажа, и проблемы с тягой.

Серьезное препятствием для движения дыма служит и неровная поверхность трубы – любые отложения уменьшают диаметр трубы, и печь растопить с каждым разом все сложнее и сложнее. Свои сложности создают и углы наклоны с поворотами дымохода – если в них постоянно скапливается сажа в углах, она тоже будет препятствовать нормальной тяге. Чтобы этого не произошло, при конструировании придерживайтесь стандартных норм – отвод 45°, поворот 90°.

Важна еще и сама форма дымового отверстия: круглая наиболее благоприятна для хорошей тяги, а вот с квадратной и прямоугольной чаще всего как раз и возникают проблемы. Так, в этих углах возникает дополнительное завихрение по углам, которое немного препятствует общему потоку и в общей сложности уменьшает тягу.

К слову, самая частая проблема плохой тяги – у металлических дымоходов. Их беда в том, что они быстро нагреваются, но также быстро и остывают, а холодный воздух всегда опускается вниз. Старые добрые кирпичные дымоходы в этом плане более надежны.

Причина #2 — нарушение вентиляции

Также отсутствие вентиляции в комнате, где топится печь, может привести к такой напасти. Проверьте и наличие сквозняков – не слишком ли они сильны? Такие вихри прямо в помещении могут «сбить с толку» направление дыма, как бы странно это не звучало. Кстати, интенсивные воздушные потоки в банях возникают часто из-за лестницы на второй этаж. Проследите за этим, и никогда не открывайте окна на лестничной площадке, если она намного выше уровня топки.

Обратите внимание также на вентиляцию, если у вас газовая колонка в котельне. Она все равно будет вытягивать воздух из помещения для горения, со временем образуется серьезный недостаток кислорода и возникнет критическое разрежение воздуха

Время от времени через дымоход будет врываться поток воздуха, колонка будет гаснуть, а помещение – задымляться. У вас именно такая ситуация? Еще глухо-герметичные пластиковые окна стоят? Срочно займитесь вопросом вентиляции.

Причина #3 — внешние факторы

Попасть дым в помещение также может из-за высокой влажности на улице или сильном ветре. Или когда на улице уже явно теплее, чем в доме – все та же разница давлений. Если у вас причина в этом, вы непременно услышите неприятный запах гари. Просто откройте тогда окно и хорошо проветрите, пусть температуры немного выровняются.

И очень редко, но бывает, что причиной, почему нет нормальной тяги в дымоходе, служит ветер, который вызывает завихрения над крышей – если рядом по-особому расположены близлежащие постройки и рядом слишком ветвистые деревья. Или неправильно направлен оголовок по отношению к коньку крыши – и такое бывает.

И, наконец, играет роль и тот факт, где именно у вас размещен дымоход. Во внутренней части бани он хорошо влияет не только на отопительную способность системы, но и дает возможность поддерживать сильную тягу даже в морозы. А вот внешний, который проходит вдоль наружной стены, прогревается уже дольше и в нем нередко образовывается конденсат.

Сетчатый цилиндр

От сетки аккуратно отрежьте ножницами кусок необходимого размера. Это будет прямоугольник, большая сторона которого должна быть равной длине окружности сеточного цилиндра. На одной из сторон необходимо добавить клапан монтажный (ширина 15-20 мм) для заклепочного соединения. При высоте цилиндра до 10 см достаточно 2-3 заклепки.

Чертеж для изготовления сетчатого цилиндра

Из сетки надо сформировать аккуратный цилиндр. Для этого можно использовать, например, обрезок трубы подходящего радиуса.

Совет: формирование цилиндра из сетки можно облегчить, простучать по ней молотком. Эта операция снимет напряжение с металла, он будет легче поддаваться деформации.
