Трубогиб арбалетного типа
Среди приспособлений для гибки труб есть еще одно устройство. Это так называемый арбалетный трубогиб. Уровень конструктивной сложности такого трубогиба выше, чем у рычажных аналогов.
Ключевым преимуществом арбалетного трубогиба является возможность работы одной рукой. Это очень удобно, так как свободной рукой можно будет поддерживать коммуникации.
Арбалетный трубогиб рассчитан на работу с медными трубками различного диаметра. В комплекте устройства обычно предусматривается широкий перечень держателей трубки.
Держатели являются съемными. Трубогиб можно оснастить держателем практически под любую трубку диаметром от 5 до 20 (мм).
Многие производители трубогиба с арбалетной конструкцией выпускают отдельно и держатели для трубки. Если в комплекте с устройством нет держателей с нужным по размеру посадочным местом, то их можно будет докупить отдельно.
Арбалетный трубогиб для работы со стальными трубами
Конструкция арбалетного трубогиба обладает весьма и весьма высоким потенциалом. Среди трубогибов этого типа встречаются профессиональные высокомощные модели, которым под силу работать со стальным металлопрокатом.
На рынке трубогибов попадаются установки с силой прижима на 10 (т) и даже более того. Подробные модели уверенно работают с трубопроводным стальным прокатом диаметром до 80 (мм).
Арбалетный трубогиб для работы со стальными трубами комплектуется пуансонами и роликами для труб определенного диаметра. В наборе может быть от 5 до 10 пуансонов, что дает возможность работать с трубами различного диаметра, от 20 до 80 (мм).
Профессиональные высокопроизводительные трубогибы создают усилие прижима за счет гидравлической системы. В составе арбалетного трубогиба есть ручной насос, который передает усилие на гидроцилиндр с пуансоном.
Пуансон давит на трубу, которая в свою очередь упирается в ролики. Усилие создается между роликами, что позволяет трубе изогнуться.
При работе с трубогибом арбалетного типа можно изгибать прокат холодным способом, то есть без предварительного нагрева. Это делает процесс гибки труб более простым и быстрым.
Специфики использования меди
Когда заходит речь про организацию отопительной или системы водопровода, то лучше медной трубки навряд ли можно что-то выдумать. Данный материал прекрасно соприкасается с жидкостью различной температуры, благодаря этому также прекрасно может применяться как на водопроводе, так на отоплении. К свойствам изделий из меди относят:
- многофункциональность: помимо указанных областей применения выделяют обустройства полов с подогревом, а еще системы вентиляции;
- продукцию из меди используют везде, где применяется жидкость;
- стойкость к гниению, коррозии: вода не подвергается размножению грибка и не цветет;
- эластичность: при условиях выполнения конкретных температур, труба медная прекрасно поддается сгибанию;
- большой диапазон температур: в середине водомерного узла можно использовать жидкость температурой от -100 до +250 градусов.

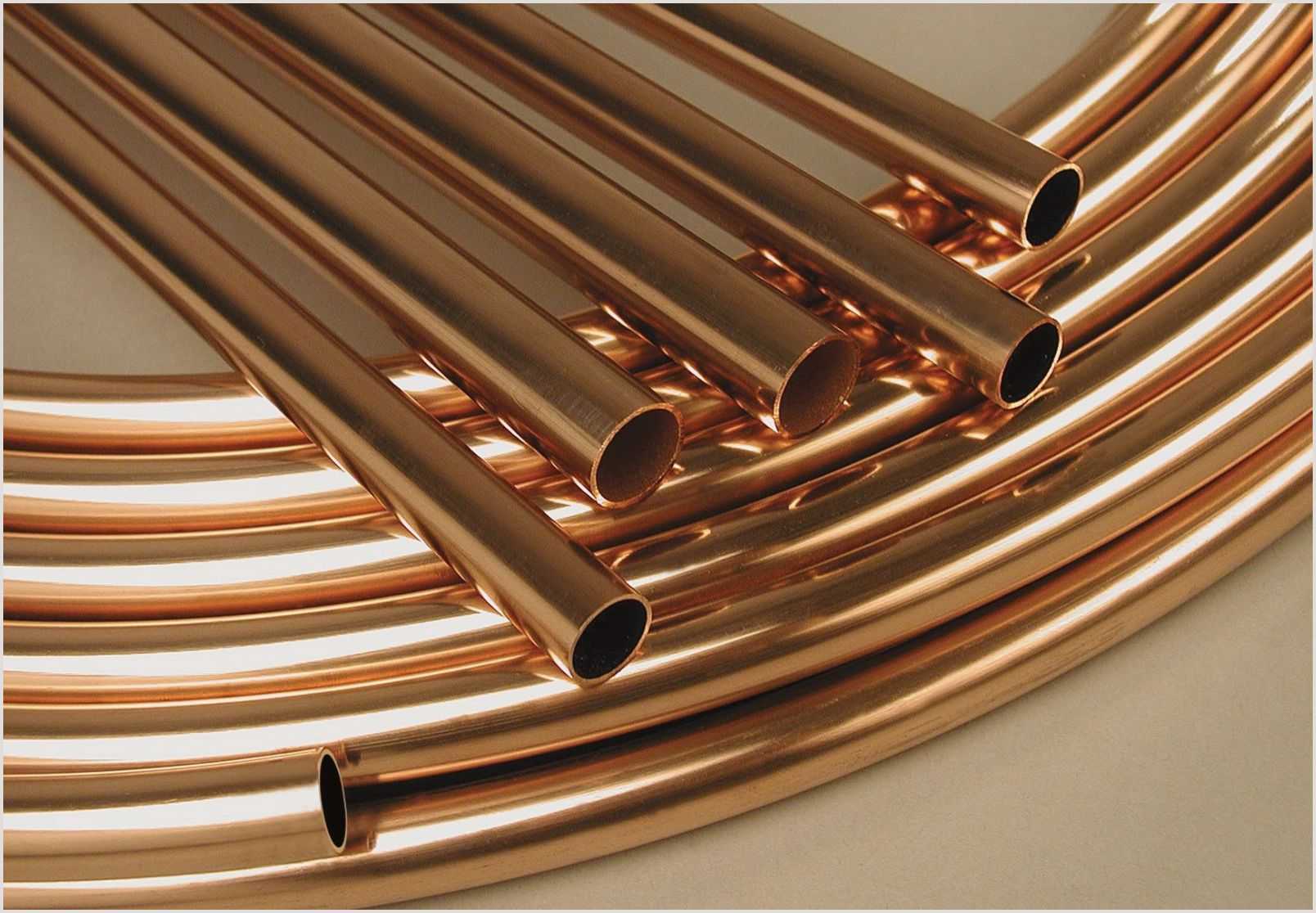

Медная продукция представлена очень разными диаметрами
Если установить изделия сделанные из меди на водомерный узел, то вода из него не станет иметь железный привкус. Это еще одна специфика материала, которая дополняется приятными декоративными качествами: медный трубопровод можно оформить в стиле ретро.
Способы сгибания медной трубы
Для ручного сгибания трубы, выполненной из любого металла, всегда используется высокая температура. Металлическую поверхность нагревают с помощью газовой горелки или паяльной лампы в месте сгиба
После достижения требуемой температуры трубе можно осторожно придать нужную форму, осторожно согнув под необходимым углом
С помощью пружины
Простая металлическая пружина – самый простой способ согнуть трубу в домашних условиях. Для этого требуется прочная пружина из стали, чей внутренний диаметр совпадает с сечением трубы.
Сгибание трубы происходит следующим способом:
- пружина надевается поверх;
- труба прогревается полностью или частично с помощью горелки;
- после нагрева металл можно сгибать физическим усилием;
- когда она примет нужную форму, необходимо дать ей остыть.
С помощью песка
Еще один способ согнуть медный трубопрокат – с помощью песка. В этом случае также придется нагревать трубу в области сгиба. Песок, как и пружина, служит для сохранения формы изделия во время деформации.
Он предотвращает неравномерное перераспределение структуры металла и не дает трубке сломаться в случае превышения физического усилия. С помощью песка трубу сгибают так:
один конец закрывается заглушкой или пробкой;
в полость изделия насыпается чистый и сухой песок;
другой конец закрывается пробкой;
в точке сгиба металл нагревается газовой горелкой;
внешний конец прижимается к опоре (столу, стене);
другой конец осторожно загибается под нужным углом.
Придавая трубе необходимую форму, нужно дать ей остыть, после чего можно удалить заглушки и высыпать песок. Во время заполнения трубы сыпучим материалом нужно периодически встряхивать и постукивать ей по столу, чтобы песок равномерно распределился в полости трубы.

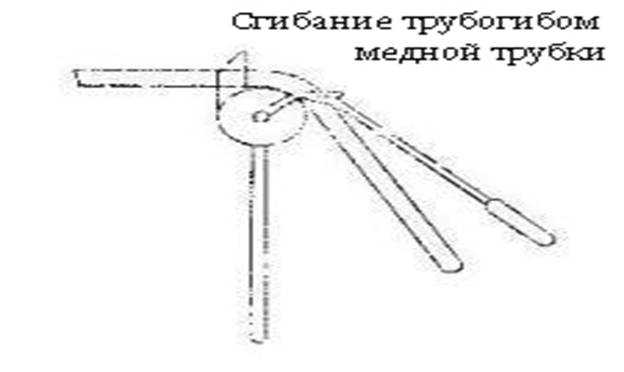

С помощью трубогиба
Для профессиональной гибки трубы под любым углом используется специальный трубогиб. Это ручное, гидравлическое/пневматическое или электрическое устройство, оснащенное специальными вальцами, сменными насадками и зажимами, позволяющими работать с трубами любого диаметра.
Ручные трубогибы – самый простой и доступный способ профессиональной гибки, который можно использовать в домашних условиях. Преимущества ручного устройства – мобильность и небольшой вес, такой трубогиб не занимает много места в гараже или в кладовой. Недостаток у него один – необходимость прикладывать значительное физическое усилие, из-за чего с его помощью можно гнуть относительно тонкие трубы.
Гидравлические и пневматические трубогибы не требуют применения силы со стороны исполнителя, позволяя гнуть трубы любого диаметра. Недостаток у механических устройств – более высокая цена и большие габариты. Не каждый может позволить себе покупку профессионального оборудования, особенно когда работа срочная.
Усложненная гибка медных труб
Случается, что нужно загнуть заготовку нестандартного профиля. Например, не круглого, а квадратного. Здесь неприменим пружинный способ. Остается использовать песок, киянку, заглушки и две опоры. На последние помещается труба, затем нагревается, далее место сгиба простукивается молотком до придания должной формы.
Как поступить, если необходимо согнуть трубку в спираль? Все просто — нужно лишь найти шаблон цилиндрической формы с диаметром, равным требуемому. Заготовка из меди слегка прогревается, затем изгибается. Так будет получена ровная спираль.

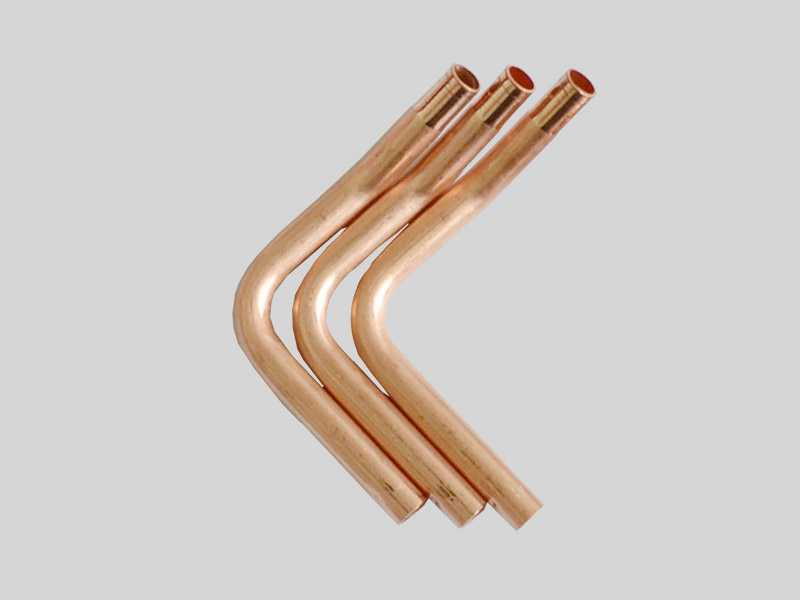

Есть несколько способов получения гнутой медной трубы
Каждый по-своему хорош, но есть моменты, которые учитывать важно всегда вне зависимости от выбранного способа деформирования
- Главное требование к пользователю при работе — аккуратность и внимательность. Резкие движения приведут к избыточной деформации стенок трубы и полному их разрыву.
- Проще всего гнутся детали из отожженной меди, поэтому на их нагрев уходит минимум времени.
- Если изгиб выполнен не там, где нужно, можно вновь подогреть заготовку и выгнуть изделие обратно. Однако никто не гарантирует, что форма трубки будет прежней.
- При перегреве поверхности металл может просто начать плавиться. Это недопустимо. Пользователь должен внимательно следить за процессом от начала до конца.
Ручная гибка крупногабаритных труб из меди невозможна в домашних условиях — тут не обойтись без промышленных трубогибов с гидравлическим приводом. Мелкие же заготовки для монтажа отопительной системы или водоснабжения гнутся легко, причем с минимальными усилиями. Разобраться в том, как согнуть медную трубку в домашних условиях, сможет даже человек без опыта, если будет аккуратен. Вам известны другие способы работы? Поделитесь с читателями своим опытом в обсуждении материала.
Как согнуть медную трубку в домашних условиях: советы мастера
Медь – пластичный и удобный в работе металл с превосходными теплопроводными свойствами. Медные трубы часто применяют для обустройства системы трубопроводов и монтажа бытовой техники. В процессе работы с этим металлом многие хозяева сталкивались с проблемой, что при нагреве медной трубы места сгиба деформируются и смотрятся неаккуратно. Справиться с этой задачей довольно просто. Достаточно лишь знать определенные тонкости, как согнуть в спираль медную трубу.
Сгибаем медную трубу дома: подборка методов
Согнуть трубку из меди можно не привлекая сантехников. Для этого существуют проверенные, эффективные методики. Мастера используют металлические пружины, речной песок, сгибают трубы в спираль, а также применяют трубогиб.
Использование пружины
Первое, что необходимо сделать – подобрать пружину. Для гибки медной трубы большого диаметра, следует выбирать прочную металлическую пружину из толстой проволоки с частыми витками. Несколько особенностей изгиба с помощью пружины:
- металлическая пружина вставляется внутрь;
- лучше, чтобы длина пружины соответствовала длине трубы;
- если пружина короче, в нее необходимо вставить проволоку, чтобы в дальнейшем ее было легко извлечь;
- в качестве инструмента для нагрева можно использовать паяльную лампу или газовую горелку;
- нагревательный элемент подставляют на место изгиба, как только труба поменяет цвет, значит, ее можно гнуть.
Металлическая пружина выступает компенсирующим элементом для материала из меди Компенсатор в виде пружины не позволит изделию деформироваться. Если нужно согнуть тонкую трубку, пружину подбирают диаметром больше самого изделия. Труба вставляется внутрь пружины, далее порядок действий повторяется.
Применение песка
Для сгибания вручную можно использовать речной песок, он будет хорошим компенсатором. Работать лучше в просторном помещении или на улице, так как потребуется много места. Из материалов пригодится металлическая пробка – она послужит заглушкой одного конца изделия. Кусок древесины с нужным диаметром будет выступать в роли окружности для гибки. Процедура выглядит так:
- Труба с одной стороны закрывается заглушкой.
- Внутрь изделия засыпают песок.
- Медь нагревают с помощью лампы или горелки.
- Изделие становится пластичным, поэтому чтобы его не деформировать используют округлую древесину и делают загиб на ней.
Главное – соблюдать технологию сгибания материала и делать все по правилам С помощью такого не сложного, но эффективного метода, можно без трубогиба самостоятельно согнуть медную трубку.

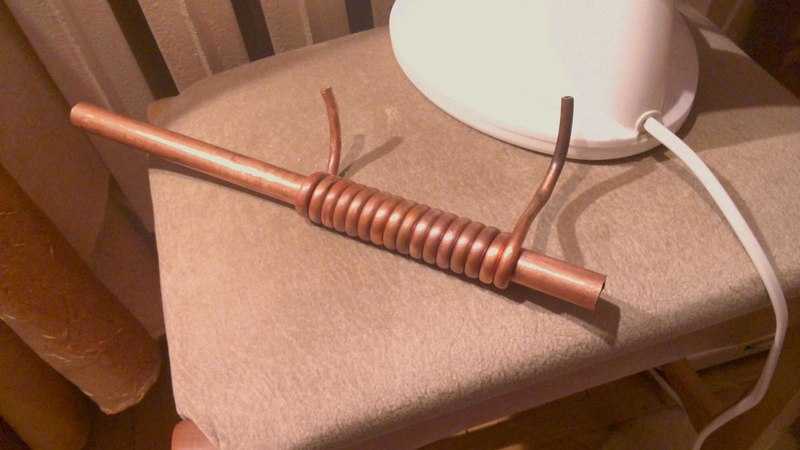

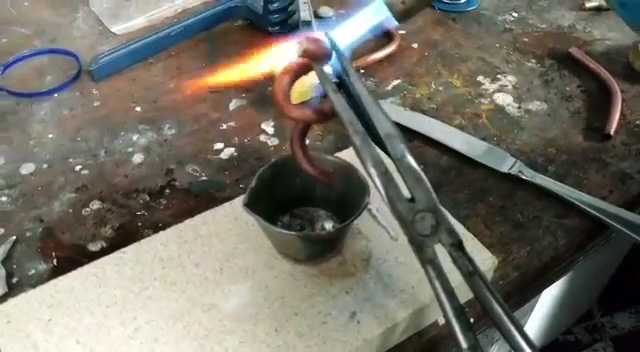

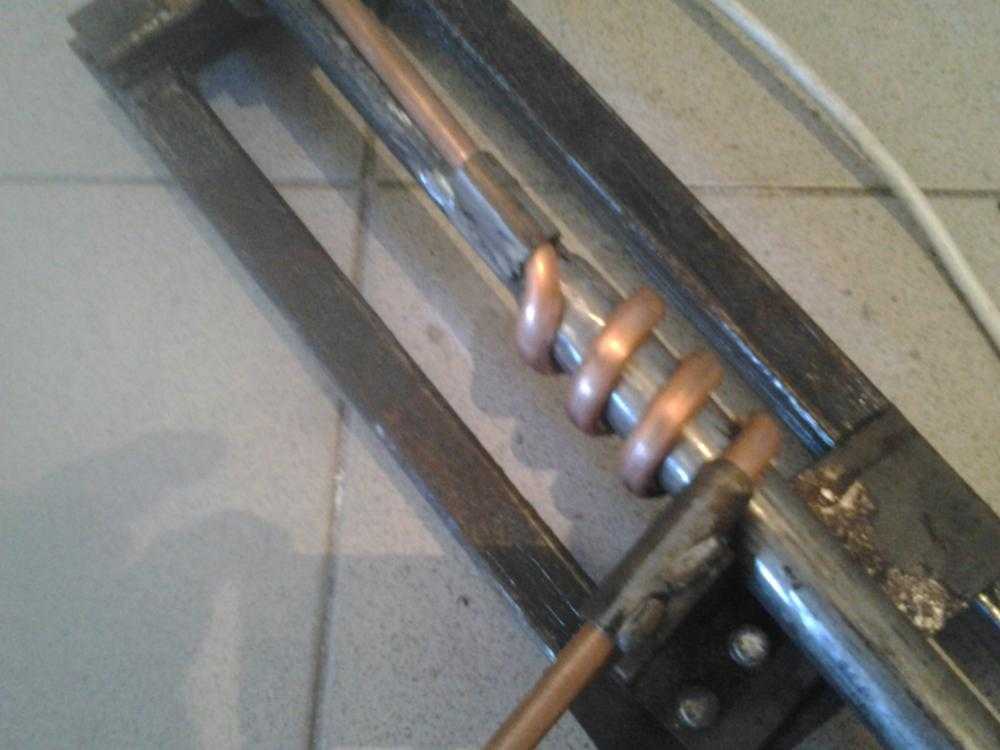

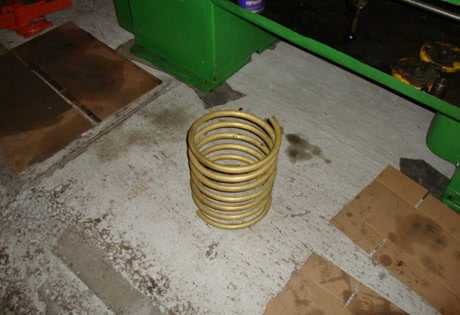

Метод спирали
Самостоятельная гибка спирали вызывает трудности. Здесь уже нельзя ограничиться применением песка или металлической пружины: на помощь приходит еще одна методика. Для того чтоб согнуть спираль потребуется:
- резиновая киянка;
- две опоры;
- сыпучее вещество, например песок: также можно использовать лед в холодное время года;
- нагревательный инструмент.
Благодаря своим свойствам медный материал отличается пластичностью при нагреве Полость засыпают песком или наполняют льдом. Можно также предварительно налить воду внутрь и заморозить ее. Затем концы помещают на опоры и нагревают места изгиба. Пока медь становится пластичной, ей придают нужную форму с помощью киянки.
Трубогибы арбалетного типа
В настоящее время широко распространен способ создания ручного трубогиба на основе автомобильного гидравлического домкрата или с помощью механической прижимной системы винтового типа. Если вы выбираете первый вариант, то он позволит обрабатывать стальные трубы любых диаметров и толщиной больше двух миллиметров. Второй случай подходит для работы со стальными, медными и другими трубами из цветных металлов с диаметром не больше 32 миллиметров.
Что касается домкрата, то он может обладать разными показателями грузоподъёмности, но лучший диапазон варьируется в пределах 5−15 тонн. Точные показатели зависят от предполагаемого вида деятельности и ваших финансовых возможностей. Бутылочные изделия с грузоподъёмностью от 5 тонн достаточно дорогие, поэтому приобретать их для эксплуатации в бытовых условиях, где гибка — нечастая процедура, просто неразумно. Но если говорить о цехах или мастерских, то там мощность домкрата играет очень большую роль. Он всегда сможет решить сложную задачу, даже если необходимо установить его под транспортное средство.
Арбалетные устройства обладают конструктивным ограничением по углу изгиба — они способны гнуть трубу лишь до угла 90 градусов. Если его нужно увеличить, то для этого используют рычаг или лебедку. Главное — обзавестись опорным пуансоном или подходящей заготовкой из металла или прочной древесины.
Если устройство применяется для обработки труб небольшой толщины, риск деформирования внутренних стенок стремительно растёт. К счастью, такую угрозу можно локализовать путём заполнения трубы специальным наполнителем. В его качестве выступает сухой мелкий песок. Подобную технологию также практикуют для дорновых трубогибов и изготовления змеевиков. Толстостенные изделия поддаются догибке гораздо лучше, однако, в данном случае нужно позаботиться о наличии подходящей опоры в виде шаблона или сегмента из металла. Чтобы оценить принцип работы арбалетного трубогиба, достаточно посмотреть на внешние свойства устройства.
Виды и назначение трубогибов
Оборудование для гибки трубного материала из меди (равно как и других цветных металлов) производится в виде ручных или стационарных механизмов. Первые подойдут для небольших объемов работ и удобны возможностью применения непосредственно на месте монтажа трубопровода. Вторые отличаются точностью и широким диапазоном настроек. Чаще используются на крупных промышленных предприятиях.
По способу действия трубогиб можно отнести к одной из таких разновидностей:
Пружинный
Представляет собой упругую стальную пружину, один край которой выполнен в виде раструба. В раструб заводится конец трубы, после чего пружина продвигается к точке сгиба. Далее, за счет силы рук, пружина, а вместе с ней и труба, сгибаются на желаемый угол. Пружина, благодаря своим качествам, не позволит медной трубе деформироваться или сломаться. Разумеется, о высокой точности такого вида сгибания говорить не приходится. Кроме того, поскольку используется исключительно мускульная сила, возникают определенные ограничения на толщину труб, которые получится согнуть таким образом.
Пружину удобно использовать для коротких отрезков трубы и на концевых участках трубопроводной системы. На большом удалении от открытого торца заводить и снимать пружину будет уже не так просто.
Пружинные трубогибы универсальны, долговечны и недороги, хотя, для каждого диаметра трубы придется приобретать отдельную пружину. Еще один плюс – возможность работы в стесненных условиях.
Ручной
Представляет собой несложную конструкцию, позволяющую работать с трубным материалом сечением от 5 до 125 мм. Базовый элемент ручного трубогиба – оправка. Она вставляется внутрь трубы, либо натягивается на нее снаружи. Оправка уже имеет необходимый угол сгиба. Протянутая через оправку, медная труба согнется под таким же углом. Главный недостаток ручного трубогиба заключается в том, что для сгибания изделий требуется приложение больших физических усилий.
Механический
В сравнении с ручными аналогами позволяет сделать процедуру сгибания более удобной и простой. Обеспечивает точное значение угла сгиба и позволяет затрачивать меньше физических усилий.
Различают такие виды механических трубогибов:
Сегментный. Позволяет работать с трубами диаметром до 42 мм. Предельное значение угла сгиба – 180°. Для разных диаметров предусмотрены сменные упоры. Изделие помещается в пространство между валиком и сегментом, напоминающим по форме половину диска. При вращении рукоятки диск начинает поворачиваться, наматывая трубу на свой корпус.
Рычажный. Из-за простоты конструкции и безотказности получил широкое распространение. Здесь максимальный угол сгиба составляет всего 90°, а диаметр труб – 6-22 мм. Приспособление оборудовано двумя рычагами: на одном крепится гибочный шаблон, на другом – башмак. На шаблоне и башмаке нанесена разметка, позволяющая с высокой точностью выставить значение угла сгиба. Ручки трубогиба разводятся в стороны, труба помещается в шаблон и стопорится. Далее, при помощи рычагов производится сгибание
Рычаг позволяет получить преимущество в силе, но здесь важно помнить, что процесс сгибания следует производить медленно и плавно. Арбалетный
Получил такое название по причине сходства с одноименным стрелковым орудием
Арбалетный. Получил такое название по причине сходства с одноименным стрелковым орудием
Сгибание осуществляется посредством работы храпового механизма с рычажной системой. Гнуть можно металлические трубы диаметром 10-22 мм на любой угол до 90°. Устройство комплектуется сменными опорными башмаками (пуансонами). От их количества напрямую зависит стоимость устройства. Для бытовых нужд можно приобрести арбалетный трубогиб с минимальным числом пуансонов, а недостающие элементы изготовить самостоятельно из твердых пород дерева. Для сравнительно мягкой меди это считается допустимым.
Способы гибки
Методы придания медной трубе изогнутой формы условно делят на две категории:
- промышленные;
- бытовые.
Под промышленной гибкой трубок понимается использование специального оборудования — трубогибов. Наиболее распространены гидравлические и механические (ручные).
ПОСМОТРЕТЬ Трубогиб на AliExpress → Первые позволяют свести к минимуму физические усилия человека, имеют сменные насадки для подбора подходящего диаметра изгиба, применяются для габаритных медных трубок. Вторые компактны, работают за счет мускульной силы человека, также имеют сменные насадки в виде полукруга.
При ремонте или монтаже трубопроводов из меди не всегда под рукой имеется трубогиб. Поэтому пользователи обходятся подручными средствами.
Оборудование
Для выполнения работ потребуется подготовить оборудование:
Дополнительно к инструментам потребуются также песок или лёд.
Как своими руками изготовить эффективный трубогиб?
Для изготовления трубогиба потребуются следующие материалы:
- стальные ролики 2 шт;
- стальная труба с диаметром более ¾ и длиной более 1,5 м;
- стальной лист толщиной 5 мм для изготовления полосок;
- 2 болта М20;
- стальная пластина толщиной 3 мм.
Для сборки нужен следующий инструмент:
- сварочный аппарат;
- тиски;
- молоток;
- линейка;
- наждачная бумага.
- Проверяется совпадение отверстий в роликах.
- В планках просверливается по 2 отверстия диаметром 20 мм на расстоянии 80 мм.
- В центральной части 5 мм плиты сверлят отверстие диаметром 20 мм, вставляют болт, приваривают так, чтобы он не выступал с противоположной стороны.
- Создается П-образная деталь из пластин 3 мм, по центру высверливается отверстие, вставляется болт и крепится ролик.
- Из пластин изготавливается Y-образная деталь, которая должна крепиться с открытой стороны детали.
- Приваривают к конструкции трубу и опорную планку. Расстояние между планкой и осью должно быть таким, чтобы было достаточно места для установки ролика.
- На несущую плиту крепят планку размерами 15х6 см.
- В Y-образную деталь крепят ролик. На несущий болт крепят основную часть трубогиба и фиксируют гайкой.
Как гнуть медную трубу – обзор способов
Существует несколько вариантов проведения работ, каждый из которых имеет свои особенности.

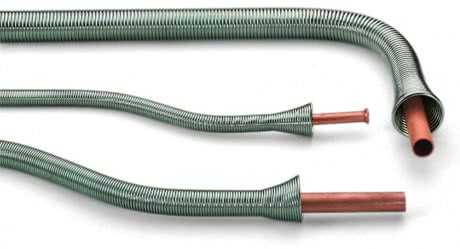

Пружинный
Пружинный метод применяется чаще всего при работе в замкнутых пространствах небольшой площади. Он позволяет обеспечить сгибание медной трубы практически под любым углом.
Для этого используют пружину, диаметр которой соответствует размеру отрезка медной трубы. Приобрести ее можно в строительных магазинах. Для загибания труб большого диаметра пружину вставляют между внутренними стенками заготовки, для тонких конструкций – надевается сверху.
Если необходимо загнуть участок медной заготовки, удаленный от торца, пружину продвигают к нему.
Эффективность пружины напрямую зависит от толщины жил и частоты витков
Поместив пружину внутрь заготовки, поверхность медной трубы нагревают с помощью паяльной лампы или газовой горелки. Степень прогрева определяют по изменению оттенка поверхности. Хорошо прогретый отрез трубы загибают под необходимым углом и оставляют до полного остывания.
Для придания заготовке округлой формы при загибании можно в качестве шаблона использовать стальные трубы и диски соответствующего диаметра. Когда остывшая труба примет окончательную форму, остается только вытащить пружину.
Выбор способа, как согнуть медную трубу, зависит от толщины стенок и внешнего диаметра изделия
Ручной

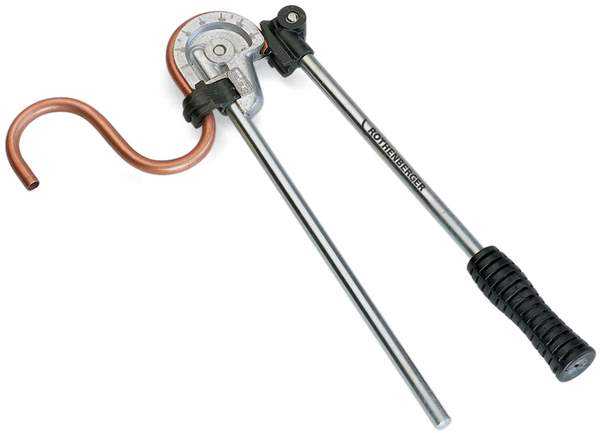

Трубогиб представляет собой переносной инструмент, который путем фиксации одного из концов и места загиба пустотелой трубы с последующим перемещением второго конца заготовки выполняет загиб по заданному диаметру.
В зависимости от типа устройства трубогибы делят на три вида:
- Рычажные – конструкцию образуют два рычага, на первом из которых находится башмак, а другом установлен гибочный шаблон. На каждой стороне рычагов нанесены отметки, ориентируясь на которые заготовке удобно придавать точный угол наклона. Совместив нулевые отметки и зафиксировав трубку в скобе, с помощью рычагов выполняют сгибание. С помощью этого инструмента медные заготовки можно загибать даже под углом в 180°.
- Пружинные – представляют собой стальные пружины, один из концов которых напоминает воронку. Отрезок трубы вставляют в пружину и выполняют загибание, придавая желаемый угол наклона.
- Гидравлические – относятся к разряду профессиональных. Славятся высокой скоростью и способностью гидравлики перенимать на себя все нагрузки оператора.
- Электрические – принцип работы инструмента схож с ручным рычажным аналогом. Радиус загиба задается с помощью съемных сегментов. Надев заготовку на трубогиб, посредством электропривода выполняют загибание. Этот тип трубогиба целесообразно применять при больших объемах работ.

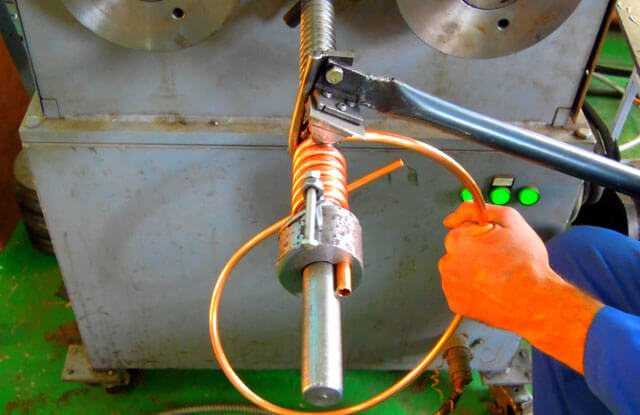

Качественно загнуть медную трубку в спираль можно с помощью специальных инструментов
Инструменты пружинного и рычажного принципа действия эффективны для сгибания недлинных отрезков медных трубок, имеющих небольшой диаметр. С конструкциями большого диаметра способны справиться только гидравлики.
Песочный
Для придания трубе желаемого угла наклона работу выполняют в несколько этапов:
- Один из торцов заготовки забивают деревянной заглушкой. Затем чистым просеянным и хорошо высушенным песком заполняют полость трубы, время постукивая ее торцом о деревянное основание. Заполнив полость почти до верха, на открытый конец заготовки надевают такую же пробку.
- Подлежащий загибанию участок прогревают все той же паяльной лампой или горелкой до тех пор, кора поверхность не окрасится в более темный оттенок. Проверить достаточность нагрева проще всего, поднеся лист бумаги к поверхности. Если от соприкосновения с металлом он загорелся, нагревать больше не нужно. При прогревании заготовки, необходимо вращать ее вокруг своей оси, чтобы пламя охватило все стороны трубы.
Поскольку медь является достаточно мягким металлом, чтобы предупредить деформацию изделия при загибе мастера рекомендуют использовать песок
- Один конец разогретой трубы прижимают к опоре, а второй загибают в нужную сторону. Теплый металл будет легко гнуться. Чтобы не повредить стенки, спровоцировав их растрескивание, работу следует выполнять очень аккуратно. Если изгиб получается не слишком аккуратным, рихтовать поверхность можно, простучав по ней молотком.
- Придав трубке желаемую форму, заготовку остужают естественным способом или используя для этой цели холодную воду.
- Из остывшей заготовки вынимают пробки, высыпают песок и продувают отверстия.
