Подключение тёплого пола к системе отопления

Материалы для изготовления

Для изготовления коллекторного узла можно использовать трубы: металлические (круглого и прямоугольного сечения) или полипропиленовые. Соединение отводящих контуров с коллекторной трубой производится через шаровые или вентильные краны, с помощью которых регулируется подача теплоносителя на каждый участок отопительной системы.

Узел из полипропилена

Для этого используются куски полипропиленовой трубы, к примеру, диаметром 32 мм (можно остатки от сооружения отопительной системы дома) и несколько фитингов в виде тройников размерами 32/32/32 — его устанавливают на конце коллекторного узла, и 32/32/16 — промежуточные элементы для соединения с отводящими каналами по участкам.

Фото 1. Коллектор для системы отопления, изготовленный из полипропилена. Красными линиями обозначен поток теплоносителя.

Первый тройник монтируют перпендикулярно основной трубе. Два внешних его патрубка, расположенные вертикально, соединяют так: к верхнему соединяется воздухоотводчик, к нижнему сливной кран. К противоположному концу коллекторной установки монтируется вентиль или шаровой кран. От него будет идти труба в сторону котла.

Промежуточные тройники соединяются в одну конструкцию, которая и будет называться коллектором. Поэтому сначала собирается коллекторная установка путём сваривания тройников 32/32/16 с кусками труб 32 мм, после чего устанавливается тройник 32/32/32 и с противоположной стороны кран. Далее присоединяются к промежуточным фитингам краны или вентили на патрубки 16 мм. Именно с их помощью и будет проводиться настройка подачи теплоносителя в каждый контур.

Преимущества устройства из полипропилена

В первую очередь надо отметить дешевизну конструкции, потому что для этого придётся лишь приобрести небольшое количество тройников и кранов. Другие достоинства:

если грамотно провести сварку, то такая конструкция не будет подтекать;
полипропилен не подвержен коррозии, не гниёт и не изменяет своих характеристик под действием воды и высоких температур;
небольшой вес прибора;
простота монтажа.

Из латунных фитингов

Для сборки такой установки используют фитинги и вентили из латуни.

Для этого надо те же тройники соединить двусторонними муфтами посредством резьбового соединения с обязательной намоткой на резьбу герметизирующего материала.

При этом, если резьба на тройниках внутренняя (что чаще всего и встречается), то муфты должны быть с внешней резьбой и поджимающими гайками.

Количество тройников — количество контуров, плюс один. Последний устанавливается на конец коллектора и соединяется двумя патрубками со сливным краном и воздухоотводчиком.

Из профильной трубы

Это самый сложный процесс, связанный со сварочными работами по металлу. Здесь требуются навыки и опыт, потому что сварка двух труб требует полного проваривания стыка во всю толщину соединяемых изделий.

Предварительно на бумаге рекомендуется набросать эскиз с точным определением мест расположения патрубков. В качестве патрубков берутся сгоны диаметром, соответствующим размерам труб отводящих контуров. Параметры на бумаге переносятся на профилированные трубы, используемые в качестве коллектора. Их сечение или 80х80, или 100х100 мм.

Фото 2. Коллектор для отопления, изготовленный из профильных труб. Красным цветом обозначен горячий теплоноситель, синим — холодный.

На них с одной стороны наносятся места расположения патрубков с точным обозначением внешнего диаметра. После чего газовым резаком или плазморезом вырезаются отверстия. К ним строго перпендикулярно привариваются сгоны. С одного торца большая труба закрывается металлической заглушкой (крепление производится электросваркой).

С другой стороны устанавливается такая же заглушка, в которой предварительно вырезается отверстие под соединение с вентилем или краном. То есть, в отверстие врезается сгон. Места сварки обязательно зачищаются металлической щёткой от окалин.

Два таких элемента соединяются в одну конструкцию путём установки между ними металлических профилей. Один соединяется с контуром подачи теплоносителя, второй с контуром обратки. Лучше, если обозначить разные группы разным цветом: красный используется для подачи, синий для обратки.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

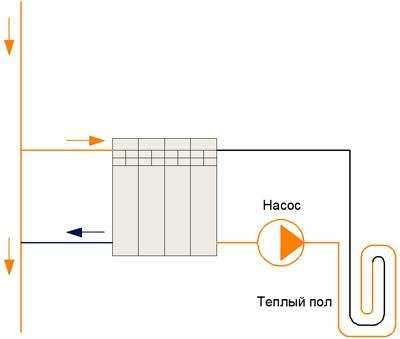

Как подключить участок тёплого пола к радиаторной ветке.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
если размер обогреваемого помещения максимум 10 м2;
при наличии мощного насоса для обеспечения циркуляции жидкости;
если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Структура системы

Многие думают, что трубы можно монтировать только в стяжку и только под керамическое покрытие. Это в корне неправильно, так как при желании контур водяного пола можно монтировать не монолитно, а на настилаемое основание. В этом случае трубы укладываются в гофру профлиста или на специальную подложку, которую вы видите на фото снизу. Их использование даёт возможность сделать водяные полы не только на бетонном основании, но и на балочном перекрытии деревянного дома.

Водяной теплый пол по деревянному перекрытию

Соответственно, и напольное покрытие может быть любым. Другое дело, что керамика лучше держит тепло. Она хоть и медленно нагревается, но зато так же медленно остывает, и если в доме несколько часов не будет работать котёл, полы будут долго оставаться тёплыми. Этому, опять же, способствует и бетонная стяжка, тогда как настильные полы остывают моментально.

Поэтому системы, выполненные монолитным способом, являются наиболее эффективным вариантом отопления для первых или цокольных этажей домов. Структуру такого пола вы можете видеть на представленной ниже схеме.

Структура теплого пола, выполненного монолитным способом

Как видите, пирог пола при монолитном исполнении состоит из:

чернового основания;
фольгированного утеплителя;

Фольгированный утеплитель

системы труб с теплоносителем;
пескоцементной стяжки.

Дальше уже всё зависит от вида напольного покрытия: плитка на клею, ламинат или ковролин на подложке, доски на лагах.

Что влияет на энергопотребление теплого пола

Принцип работы водяного пола

Самая простая схема, которая и показана на картинке, представляет собой два контура: основное отопление и пол.

Схема работы водяного теплого пола

Кроме систем трубопроводов, в ней присутствует бойлер, насосно-смесительный узел, коллектор.

Нагретая вода проходит по контурам и возвращается обратно к котлу. Управляет всем этим коллектор, в котором установлен смесительный клапан с термодатчиком. Когда вода остывает ниже заданной температуры, заслонка открывается и в систему добавляется горячая вода.
Как вариант, может быть и, наоборот, к горячей воде добавляется холодная – это уже зависит от того, какой именно клапан там установлен. Когда температура воды нормализуется, термостат закрывает клапан и прекращает подпитку.
Такие схемы наиболее часто используются в автономных системах. При централизованной подаче горячей воды иметь дело сложнее, в таких трубопроводах очень нестабильное давление. Как минимум, в систему приходится включать расширительный бак.

Коллектор для теплого пола

Какие трубы для тёплого пола лучше

В принципе, трубы можно использовать любые. Но учитывая тот факт, что стальные сильно подвержены коррозии, а медные слишком дорогие, логично выбрать золотую серединку. Таковой можно считать:

PEX – трубы, изготавливаемые по технологии сшивки. При её использовании структура полимера упрочняется на молекулярном уровне, его пластичность сохраняется, прочность и термическая устойчивость увеличивается;

Трубы для теплого пола (PEX)

PERT – трубы из термически модифицированного полиэтилена. Внешне их не отличить от PEX, если не прочитать надпись, но это совсем другая технология изготовления, при которой достигается наибольшая устойчивость полимера к высоким температурам. Хотя если учесть, что полы выше 40 градусов не нагреваются, это не очень актуально. По прочности эти виды труб примерно одинаковы;
PERT/AL/PERT – трубы, представляющие собой композит из полимера и металла. В обиходе все их называют металлопластиковыми. Их прочность и устойчивость к высокому давлению превосходит вышеназванные варианты, но они более дорогие и менее гибкие;

Металлопластиковые трубы PERT/AL/PERT

очень удобна для монтажа в пол и нержавеющая гофрированная труба. Она ещё более гибкая, чем полиэтиленовая, собирается на фитингах и не требует пайки. Обладает высокой механической прочностью, в отличие от полимерных труб выдерживает любые перепады температур, в том числе и минусовые. Контур из гофрированных стальных труб лучше использовать в настильных схемах, так как их не могут повредить грызуны.

Нержавеющая гофрированная труба

Варианты укладки труб могут быть разными и показаны на фото выше. Диаметр труб для тёплых полов обычно применяется стандартный, 16 мм. Длина контура не должна превышать 120 м, так как из-за гидравлического сопротивления циркуляция в трубопроводе сильно замедлится, и вода в нём будет остывать, не дойдя до конца.

Варианты укладки труб теплого пола

Схемы смесительных узлов

Готовые смесительные узлы приточных установок в сборе можно посмотреть на схемах ниже. Первый вариант оптимально подходит для отопления одной комнаты 15-25 кв. м. Регулировка температуры вручную. Если есть желание поставить автоматику, можно установить сервопривод VT.M106.0.230 с контроллером или термостатом.

К трубам подключаются соединители (№6).
К выходу №10 подключается подача горячего теплоносителя от котла, а к №11 – обратка.
Схему можно дополнить автоматическим воздухоотводом.

Подачу и обратку от высокотемпературного контура лучше всего подключать через кран «американку».

Второй вариант узла также подходит для обогрева 15-20 кв. м. но в отличие от предыдущего варианта имеет автоматическую регулировку, за счет установленной термоголовки с выносным датчиком.

Для его подключения смесительный клапан (№1) монтируется знаком «+» в сторону крана-американки от подачи.
Подача и обратка подключается к американкам через соединители с наружной резьбой (№4 – вход, №7 выход воды).
Работа циркулярного насоса (№18) направлена в сторону смесительного клапана (№1).
Контуры теплого пола подсоединяются к выходам под номером 12 и 22.

Насосно-смесительный узел от Valtec Третий вариант коллекторного узла уже подходит для 2-4 контуров отопления площадью 20-60 кв. м. На схеме показан пример с ручным регулированием.

Для подключения подачу от котла подсоединяют к выводу №16, а обратку к выводу №17.
Для хорошей работы системы длина петель должна быть примерно одинаковой.
В схеме показан вариант для двух контуров, если же нужно подключить три или четыре штуки, то коллекторы (9) заменяются на один регулируемый коллектор и один с шаровыми кранами (VTc.560n и VTc.580n).

Следующая схема также подходит для подогрева помещений площадью до 60 кв. м. на 2-4 контура, но она имеет автоматическую регулировку температуры.

Подключение подачи происходит через верхний кран-американку №3, а обратка подключается в нижний кран.
Насос должен работать в сторону смесительного клапана под номером 2.
Сам клапан устанавливается знаком «плюс» в сторону подачи от котла.
Контуры для теплого пола крепятся к коллекторам (12).

И последняя схема с авторегулировкой подойдет для системы теплого пола на 3-12 контуров, площадью до 150 кв. м.

1 смесительный узел Combimix (VT.COMBI.0.180);
1 коллекторная группа в сборе на необходимое количество выходов (VTc.594/VTc.596);
циркулярный насос 180 мм;
2 фитинга (на каждый контур) VT.4420.NE.16 стандарта «евроконус» для подключения металлопластиковых труб.

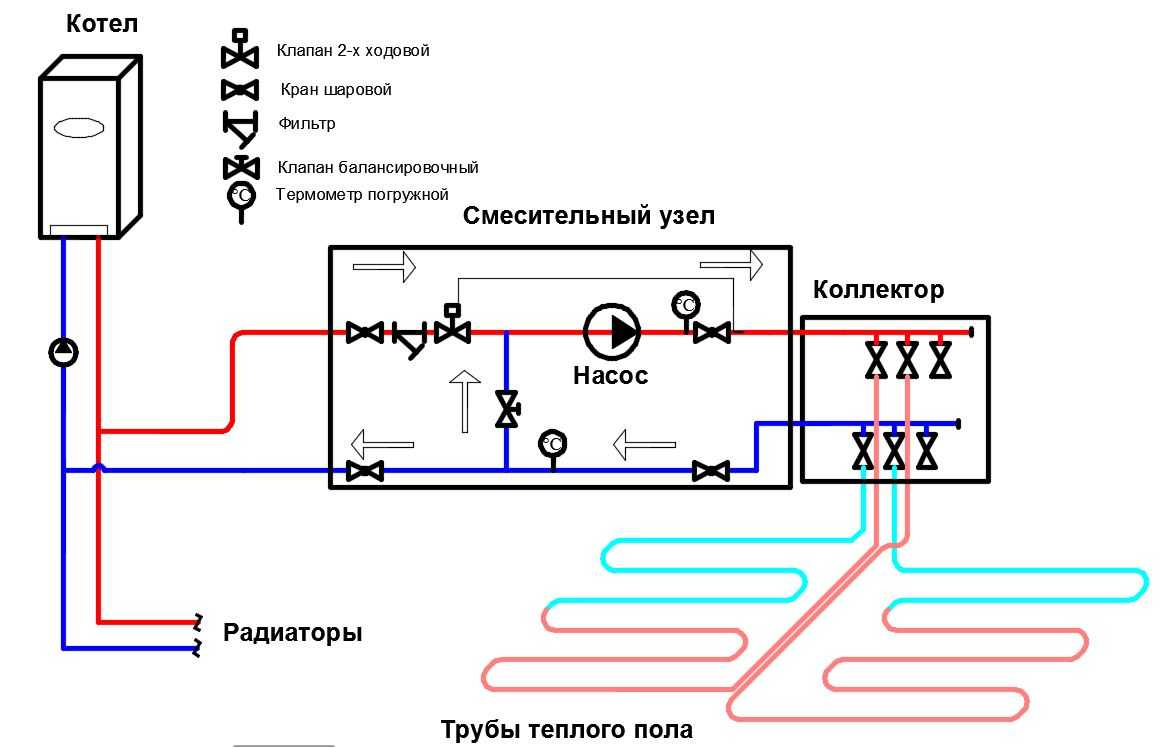

Циркуляция теплоносителя в таком коллекторе показана на рисунке. Подача подключается к верхнему выходу, обратка к нижнему. Работа насоса направлена вниз, поэтому нижний коллектор становится подачей для контуров теплого пола (оранжевый цвет на фото), а верхний идет на обратку (голубой цвет). Коллекторный шкаф Коллектор для водяного теплого пола обычно устанавливают в коллекторный шкаф. Они бывают как внутренние, так и внешние. Стандартная их глубина составляет 12 см, поэтому поместиться сможет не каждый узел, особенно если будут установлены большие термодатчики. В таком случае лучше выбирать внутренний шкаф, глубину которого увеличивают за счет заглубления задней стенки.

Можно ли укладывать на теплый пол ламинат, и вредно ли это? Можно ли использовать его для отопления без радиаторов? Технология правильной укладки, выбор подложки и советы эксперта.

Руководство по монтажу теплого пола своими руками. Расчеты, схема и технология укладки, цены.

Схемы со смесительным клапаном

В частных домах специалисты советуют отдавать предпочтение схеме отопления комбинированного типа, с использованием смесительного клапана, он бывает 2-х или 3-х ходовым.

https://youtube.com/watch?v=ZRwrf0GCFUY

С 3х-ходовым смесительным клапаном

В данной комбинированной схеме для радиатора жидкость нагревается до 80 градусов, а для тёплых полов требуется 40 градусов.

Главная задача — снизить температуру воды, которая поступает от радиаторов, до требуемого градуса для тёплых полов. Именно эту проблему и решает 3-х ходовая термостатическая головка.

Принцип работы системы — нагретая вода подаётся от источника тепла через это устройство в коллектор, где она разбавляется до нужного градуса охлаждённым теплоносителем из обратной трубы ТП. В таком состоянии жидкость и подаётся в контуры пола.

У этой комбинированной схемы есть недостаток — нет возможности произвести регулировку и ограничить поступление остывшей воды из обратки. В связи с этим, в магистраль будет поступать как чрезмерно охлаждённая вода, так и горячая, а это может привести к перегреву пола, или недостаточному ему обогреву.

Но данные температурные перепады могут пройти незаметно, так как они компенсируются бетонной стяжкой.

Схема с трёхходовым клапаном проста в монтаже, и имеет не высокую стоимость. Она особенно подходит для одноэтажного частного дома, или помещений с небольшой площадью.

Если используется трёхходовой клапан с байпасом, смешивание нагретого и охлаждённого теплоносителя производится внутри устройства.

на подачу устанавливается тройник;
после, подсоединяется циркуляционный насос.

С 2х-ходовым смесительным клапаном

Двухходовой клапан — его термостатическая головка контролирует температурный уровень на входе в трубопровод пола.

Схему рекомендовано использовать в помещениях с большой площадью, но не более 200 м. кв. Наличие балансировочного крана даёт возможность регулировать степень смешивания жидкости для контуров тёплого пола. Он способен перекрывать или открывать поток горячей воды.

Циркуляционный процесс теплоносителя устроен так, что жидкость движется по кругу, а добавление нагретой воды происходит при падении температуры. Так как пропускная способность устройства небольшая, то регулировка осуществляется плавно, без скачков.

Монтируется он также на подаче, и требуется установка прибора для принудительной циркуляции жидкости.

Автономное отопление

В частном доме теплые полы подключаются к системе автономного отопления

Газовый котёл может параллельно с обогревом помещений через систему батарей поставлять теплоноситель в контур тёплого водяного пола. В частных домах и различных зданиях при наличии центрального газоснабжения устанавливают газовые котлы.

Если отсутствует водопровод, то устанавливают ёмкость с водой там, где вода не замёрзнет. Пополнение бака осуществляют привозом воды в цистерне или закачивают воду из естественных источников. Для этого устанавливают насос, снабжённый системой фильтров.

Также поступают при установке котлов, работающих на твёрдом и жидком топливе.

Напольный обогрев

Система отопления «тёплый пол» монтируется быстро. Если используют пластиковые трубы, то монтаж проходит за несколько часов. При работе не образуется много грязи. Система имеет свои преимущества.

Эффективный обогрев помещения. Тёплый воздух поднимается от облицовки пола и от предметов интерьера вверх. На полу температура выше, чем около потолка. Нет необходимости укладывать ковры, надевать тёплую домашнюю обувь.
Не образуется завихрений воздуха, пыль не поднимается, для людей, которые страдают бронхиальными заболеваниями, «тёплый пол» является более благоприятной системой отопления.
Температура пола не превышает 25 0С. Влажность воздуха остаётся нормальной.
Отсутствие радиаторов в помещении.

Тем не менее, напольный обогрев используют как в качестве основного, так и дополнительного средства отопления. Владелец коттеджа самостоятельно решает, какую систему выбрать, тёплый пол или батареи.

Рекомендуем: Как выбрать провод для тёплого пола?

Водяную напольную магистраль выводят от котла. Контур подключают к подающему и обратному коллекторам. Гребёнку соединяют с выходами в котле.

К обратному контуру подключают циркуляционный насос, с трёхходовым или двухходовым клапанами. На них устанавливают термостаты с датчиками температур. Система обогрева функционирует автоматически.

Коллекторная схема подключения теплого пола

Схема коллекторного подключения теплого пола

Весь процесс самостоятельного подключения пола к котлу сводится к тому, что необходимо выполнить соединение труб с коллекторами, а сами коллекторы соединить с трубами, которые идут от котла. Как уже было сказано, перед подключением теплого пола к обогреваемому оборудованию должна быть выполнена установка коллекторного шкафа и уложен сам пол.

Коллекторный шкаф должен располагаться в таком месте, чтобы в него без затруднений могли заходить подающая и обратная трубы. К трубам необходимо подсоединить боковые выходы коллектора на «обратку» (обратный ход) и подачу. Однако перед этим на коллекторы следует установить запорные вентили (запорные краны). В конструкцию запорного вентиля может входить термометр для более удобного контроля температуры.

Желательно приобрести готовый коллекторный набор известного производителя, который включает в себя запорные вентили не только на выходах обратки и подачи, но и на всех выходах для монтажа труб-теплоносителей обогреваемого покрытия. Это даст возможность отключить на ремонт 1 отдельный контур всей системы, чтобы остальные в это время продолжали работать.

Изображение 1. Схема соединения коллекторов с запорными кранами.

Трубы, краны, коллекторы соединяются друг с другом с помощью компрессионных фитингов. Соединение труб пола с подогревом с коллекторами может быть выполнено при помощи специальных соединителей. В состав соединителя входит зажимное кольцо, опорная втулка и латунная гайка. В случае соединения разных диаметров, применяются фитинги-переходники. Самый простой вариант конструкции будет состоять из простых коллекторов с запорными кранами. Выполняется соединение обратки и подачи с трубами и запорными кранами, соединяются коллекторы и трубы-теплоносители водяного покрытия. На этом монтаж системы пола с подогревом к котлу завершен.

Вышеописанная схема, приведенная на ИЗОБРАЖЕНИИ 1, является наиболее простой и наименее практичной, т.к. она полностью зависит от оборудования (вы можете только немного закрыть запорный кран, чтобы уменьшить подачу жидкости, в результате чего покрытие будет слабее нагреваться).

Схемы установки теплого пола, где запрещено его использование

Давайте немного рассмотрим те схемы, благодаря которым производят монтаж теплых полов непосредственно в квартире.

Дешево и сердито

Схема нерегулируемого теплого водяного пола

Здесь мы рассмотрим вариант установки теплых полов, где запрещено устанавливать водяные теплые полы. Для использования данной схемы необходимо использовать очень слабый насос (Расход – 5-10 л/мин, трубопровод – 16мм, длина трубопровода – не более 70 метров). Такая схема имеет один недостаток – такие полы практически не регулируются. Также, если имеются небольшие теплопотери пола, то в итоге можно получить сильно остывшие радиаторы.

Так же может быть интересно: Что лучше теплый пол или радиатор отопления?

Схема с балансирующей регулировкой

Схема теплого водяного пола регулируемого вручную балансировочным краном

На схеме установки теплого водяного пола представлен балансирующий кран, благодаря которому снижается скорость потока в водяном теплом полу, а значит можно снизить температуру этих полов. Для того чтобы снизить температуру водяного теплого пола, нужно открыть балансирующий кран на соответствующий пропуск.

Снижение влияния теплового расхода

«К2» — с термочувствительным механизмом трехходовой клапан. Он дает постоянно не изменяющуюся температуру в точке «3». Другими словами, если ваше водяное отопление пола потребляет большое количество энергии, то это создает большую вероятность вызвать приход почти холодной воды в стояк. Что, в свою очередь, может остудить радиаторы по стояку в соседних квартирах.

Схема теплого водяного пола с трехходовым клапаном

Такой трехходовой клапан можно купить в специализированных магазинах сантехнического оборудования. Он называется: «Механический трехходовой смесительный клапан для водоснабжения с термостатом». То есть, представленный клапан необходим нам в автоматическом режиме, для того, чтобы регулировать температурный режим потока горячей воды в контуре теплого водяного пола квартиры.

Трехходовой клапан

В представленной схеме нужно настроить кран так, чтобы в точке «3» была теплая весьма высокая температура. Но если тёплый пол от центрального отопления будет очень слабо греть, можно понизить температуру клапана, тем самым увеличить теплопотери в теплом поле. Здесь, для регулировки температуры пола, вы можете использовать балансирующие клапана «К1» и «К2». Если вдруг получится так, что радиатор начнет остывать ниже установленной температуры, то температура в ваш теплый пол не пройдет. Элементарно прекратится циркуляция в теплом полу.

Схема для взыскательных потребителей

Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

К1» — перепускной балансировочный клапан. «К2» и «К3» — по-разному подключенные трехходовые клапаны. Клапан «КЗ» используется в стабилизации температуры тёплого пола от центрального отопления способом возвратной температуры с контура. Именно эта схема разрешает сделать так называемый «климат-контроль». Если в вашей комнате становится жарко, он будет снижать поток горячей воды в контуре теплого пола, соответственно уменьшая выделения теплоэнергии в комнату. Чем теплее в комнате, тем быстрее горячая вода проходит по контуру и меньше остывает и доходит к термочувствительному элементу трехходовому клапану, что, в свою очередь, не позволяет протекать жидкости весьма существенными темпами.

Строение перепускного балансировочного узла

Клапан «К1» необходим для работы в закрытом контуре теплого водяного пола вашей квартиры. Такой клапан может снизить или полностью закрыть расход контура так, что это может вызвать весьма благоприятную работу для используемого насоса. Поэтому этот клапан необходим для того, чтобы балансировать расход для насоса. Стоит помнить, что насос эксплуатируется на закрытый контур, что может вызвать его перегрев, а следовательно увеличить расход электроэнергии, а клапан «К1» является по сути регулятором напора горячей воды контура. Чем выше напор горячей воды, тем быстрее она будет идти по всему контуру теплых полов.

Схема подключения теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения	Комфорт	Эффективность	Монтаж и настройка	Надежность	Цена
Обычный газовый,ТТ или дизельный	±	±	+	±	+
Конденсационный котел или тепловой насос	+	+	+	±	—
Трехходовой термостатический клапан	±	±	+	+	±
Насосно-смесительный узел	+	+	±	+	—
Термомонтажный комплект	—	±	+	+	+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

котёл с расширительным баком — нагревает теплоноситель;
гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
смесительный узел — в нём происходит разбавление теплоносителя для ТП;
термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел, 2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Подключение теплого пола к однотрубной системе отопления (вариант 1)

На схеме ниже однотрубная система отопления, по-другому называемая “ленинградка”:

На схеме показан котёл (напольный), блок безопасности, запорная арматура (вентили) на подающей трубе и на обратке, перед котлом расширительный бак и циркуляционный насос.

Радиаторная система сделана в виде двух веток; на каждой ветке – сразу после подключения к главному стояку – тоже установлен запорный вентиль. На каждом радиаторе по два радиаторных вентиля: на подаче и на обратке – на случай необходимости заменить вышедший из строя радиатор без слива всей системы.

Подача и обратка – основной трубопровод – сделаны трубой полипропиленовой диаметром 25 мм, радиаторы к основной трубе присоединены трубой полипропиленовой 20 мм.

В однотрубной системе участок А должен быть меньшего диаметра (при диаметре основной трубы 25 мм труба этого участка имеет диаметр 20 мм). (Для чего так делается, рассказывалось в следующей статье.)

Что в этой системе не так?

На верхней ветке подача к радиаторам сверху, а обратка от радиатора снизу. Такое подключение даёт наибольшую эффективность. На нижней же ветке и подача и обратка радиаторов подключена внизу радиатора. При таком подключении эффективность радиаторов будет всего лишь 88%, о чём рассказывалось в статье про эффективные и неэффективные подключения радиаторов.

Ещё недостаток: такая схема подключения не годится для больших домов, имеющих порядка 30-40 радиаторов. То есть, если здание имеет этажей больше одного, то при таком подключении радиаторов нужно для каждого этажа делать свою отдельную от других ветку. В одноэтажных зданиях с большими площадями (больше 150 м кв.) применяется другая схема, о которой потом, а пока ещё о подключении тёплого пола в рассматриваемой схеме.

Как же подключить тёплый пол?

Из котла выходит теплоноситель температурой 80 градусов. Пройдя все радиаторы, в обратке теплоноситель уже имеет температуру 50-55 градусов, что и даёт идеальную возможность подключить к обратке тёплый пол, что и видно на схеме.

На подаче и обратке тёплого пола так же установлены запорные вентили, дающие возможность отключить тёплый пол без остановки радиаторной системы. На обратке сделан байпас, с помощью которого часть теплоносителя (если он в обратке слишком горячий для тёплого пола) направляется в котел.

То есть, если байпас закрыт, то весь теплоноситель пойдёт через тёплый пол. При открытом байпасе, из-за большего сопротивления в тёплом полу, теплоноситель пойдёт сразу в котёл, и пол не будет нагреваться. Понятно, что байпас не обязательно только полностью открыт или только полностью закрыт. Его можно приоткрывать в определённой степени, чтобы устанавливать нужную температуру в тёплом полу.

Конечно, регулировка байпасом – это ручная регулировка, не очень она удобна, но не у каждого есть возможность покупать дорогие смесительные узлы с автоматическими клапанами. То есть, байпас – это бюджетный вариант, возможно, на первое время, пока появится возможность установить автоматику.
