Теплый водяной пол
Водяные полы обогревают жилой дом благодаря контуру из пластиковых труб, расположенных внутри цементной стяжки пола. Циркулирующая внутри контура горячая вода нагревается от источника – газового котла. Постоянная подача воды в трубы осуществляется насосом, при этом температура, указываемая владельцем, регулируется специальным клапаном.
Как работает водяная система теплого пола?
Контур труб делают из полиэтилена или металлопластика – эти материалы имеют низкое сопротивление, достаточно гибкие и хорошо проводят тепло. Для контроля температуры и ее поддержания в нужном диапазоне, внутрь ставится смешивающее устройство. Этот узел состоит из насоса, коллектора и смесителя-термостата.
Система водяного пола устраивается с коллекторным шкафом, внутри которого стыкуются трубы подвода воды и обратного тока (возврата). Также специалисты при монтаже выводят внутрь шкафа запорную арматуру. Перед раскладкой контура тщательно подготавливается основание – его зачищают, равняют, гидроизолируют и фиксируют теплоизоляционный слой.
Все трубы контура крепят металлическими скобами из проволоки, сохраняя направление движения от зоны с холодом к теплым секторам. Контур заливается стяжкой и оставляется для просыхания, после чего выполняется финишная отделка.
Недостатком этой системы является ее применимость только в загородных домах, поскольку в многоквартирном жилье центральное отопление не позволяет выполнять монтаж этой системы. Наличие соседей также затрудняет использование водяных полов, которые могут затопить нижние этажи при повреждениях.
Облегченный теплый пол для деревянных перекрытий
Как уже говорилось ранее, для деревянных перекрытий обустраивается легкий теплый пол без бетонной подушки. В этом случае последовательность работ может немного отличаться в зависимости от состояния старого пола и конструкции перекрытия.
Чтобы тепло не уходило вниз — под трубы укладывается утеплитель. Он может размещаться между лагами перекрытия, и тогда лучше использовать минеральную вату, а может настилаться на старый прочный черновой пол — тут уже потребуется пенополистерол с плотностью 25-35 кг/куб.м. Чтобы не образовывался конденсат, под минвату укладывается мембрана паробарьер. Сверху на лаги набивается первый черновой пол.
Облегченный водяной пол своими руками
Так же, как и для бетонного пола, на утеплитель желательно настелить теплоотражающий экран из фольги или пенофола. Все стыки и швы должны быть герметично проклеены скотчем.
Прямо на пенополистерол настилаются лаги, к которым прибиваются доски чернового пола. Между досками должны оставаться зазоры около 2 см для укладки трубы. Аналогичные зазоры нужно предусмотреть на торцах досок чернового пола. В ином случае для трубы придется выбирать поперечные канавки, а это может привести к поломке досок.
Чтобы тепло равномерно распределялось по полу — трубу укладывают не просто в канавки, а в специальные металлические желоба, предназначенные для этой цели. Металл передает тепло по всей своей поверхности и равномерно прогревает чистовое финишное покрытие. Рекомендации по его выбору уже давались выше — это может быть ламинат с допуском к работе с подогревом или жесткое полимерное покрытие. Толстый паркет и паркетная доска для теплых полов подходят меньше всего.
Схема укладки водяного пола в деревянном доме
По сравнению с бетонным теплым полом облегченная конструкция делается гораздо быстрее и стоит значительно меньше. Еще одно преимущество — возможность ремонта водяных труб в случае аварии. Проблемы с тубами в бетонном полу устраняются только полной его заменой.
Основной недостаток деревянного теплого пола — значительно меньшая тепловая мощность.
Совет
Питать теплый пол от отопления многоквартирных домов можно только с разрешения поставщика тепловой энергии. Все рекомендации остаются в силе, хотя, от себя мы советуем установить на входе трубы теплостойкий водяной фильтр.
Конструкция

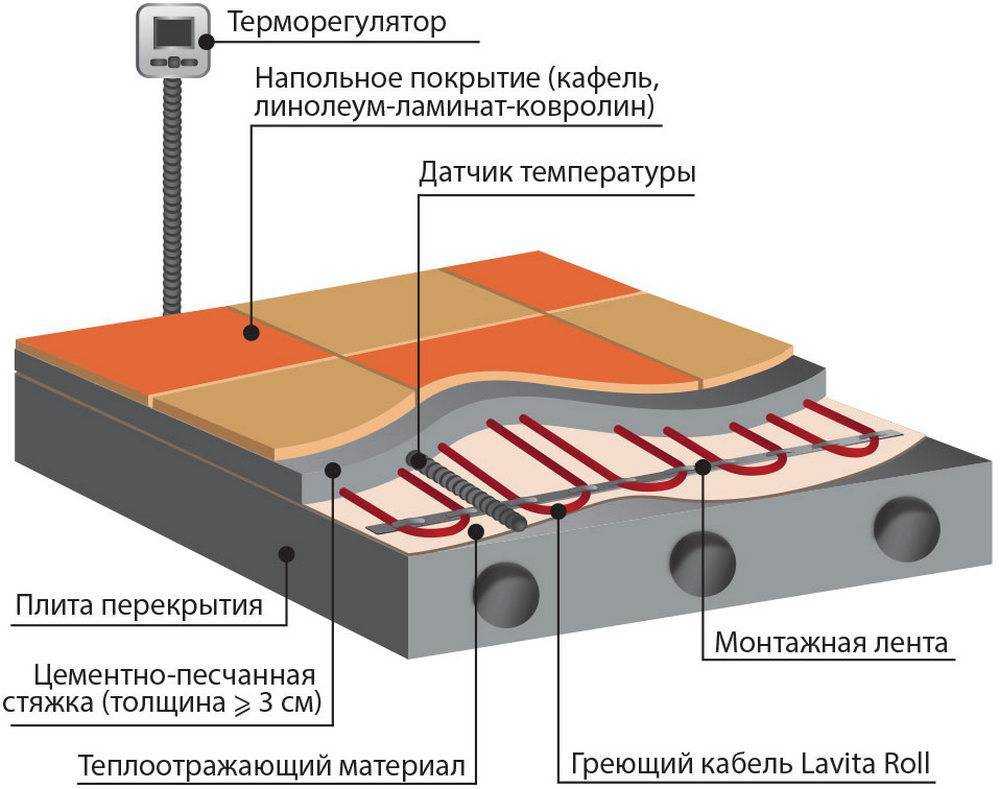

Важным элементом системы «электрический пол» считается терморегулятор и термодатчик, выполняющие функцию управления. Для жилых помещений чаще используют самый простой вариант терморегулятора, имеющий регулирование режима нагрева пола. Датчик температуры укладывают в гофртрубку, размещенную между секциями и надежно прячут в стяжке.
Для более мощных систем, от 1 кВт/м2, можно использовать терморегулятор, оснащенный с функцией программирования. Он имеет режимы программирования определенной температуры прогрева на сутки и неделю. Как правило, это позволяет сэкономить более 30% электроэнергии.
Терморегулятор монтируют на стене в пределах электрического выключателя – так удобнее им пользоваться. Хотя выпускаются модели, которые устанавливают в электрощитке квартиры.
Каждая модель датчика рассчитана на определенные параметры этого значения. При превышении возможен выход из строя или некорректная работа устройства.
Совет
Если же площадь нагрева велика, то можно ее разбить на несколько зон. Нередко в таких случаях теплый пол электрический эксон разделяется на две и больше независимые системы. Для минимизации затрат можно установить в каждой из них терморегулятор этой же компании Ekson-Mex, рассчитанный на мощность 3,6 кВт.
Для устройства электрических полов необходимы также:
- монтажная лента, при помощи которой нагревательные секции фиксируют к полу;
- гофрированная трубка, выполняющая сразу две функции: защиты датчика и облегчения доступа к нему на случай тестирования или замены;
- теплоизоляция, которая увеличивает КПД и экономичность, так как ограничивает потери тепла. Для помещений на первом этаже рекомендуется устраивать утепление из плит фольгированного твердого пенопласта 5–10 см, для расположенных выше – достаточно пробки или пенофола, конечно, если выше и ниже этажом помещение отапливается.
Виды теплых полов
Нагревательный мат

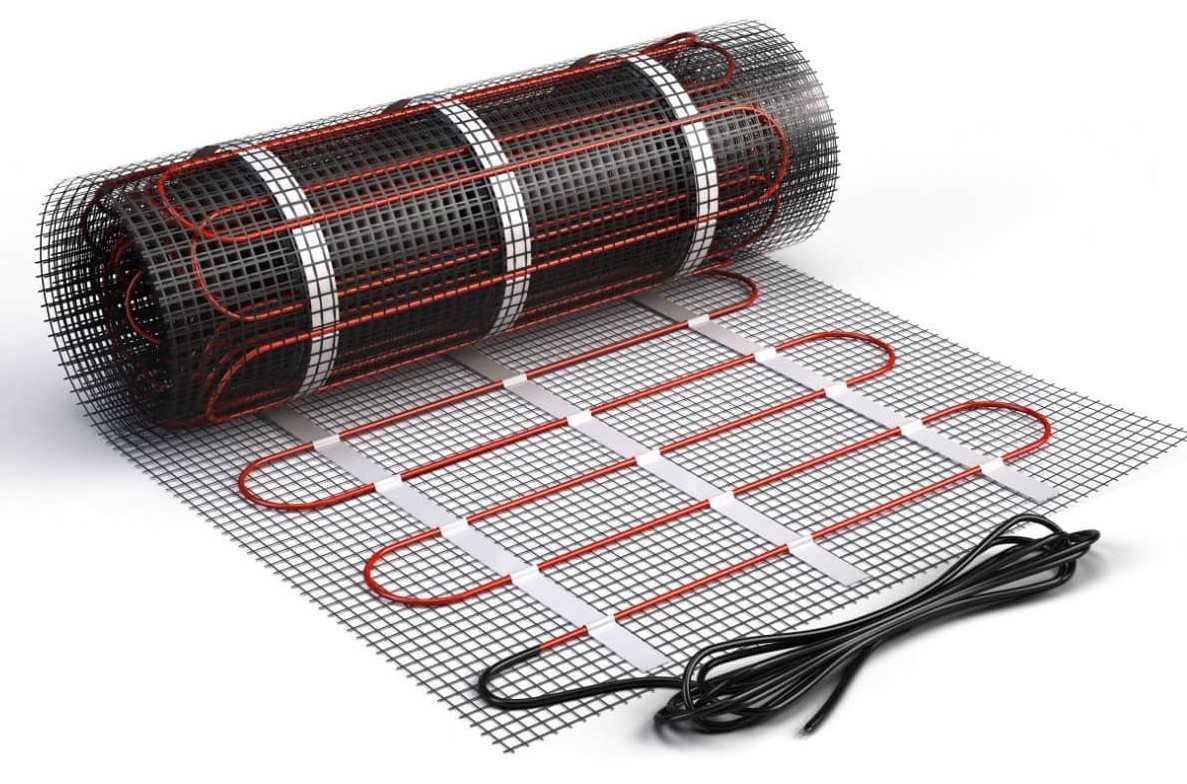

Нагревательный мат, это по сути тот же самый нагревательный кабель, может быть меньшего диаметра, только закрепленный на сетке. Средняя ширина такой сетки – 50см.
Такой вид теплого пола подойдет в том случае, если у вас уже готова стяжка и все что осталось сделать, это уложить плитку.

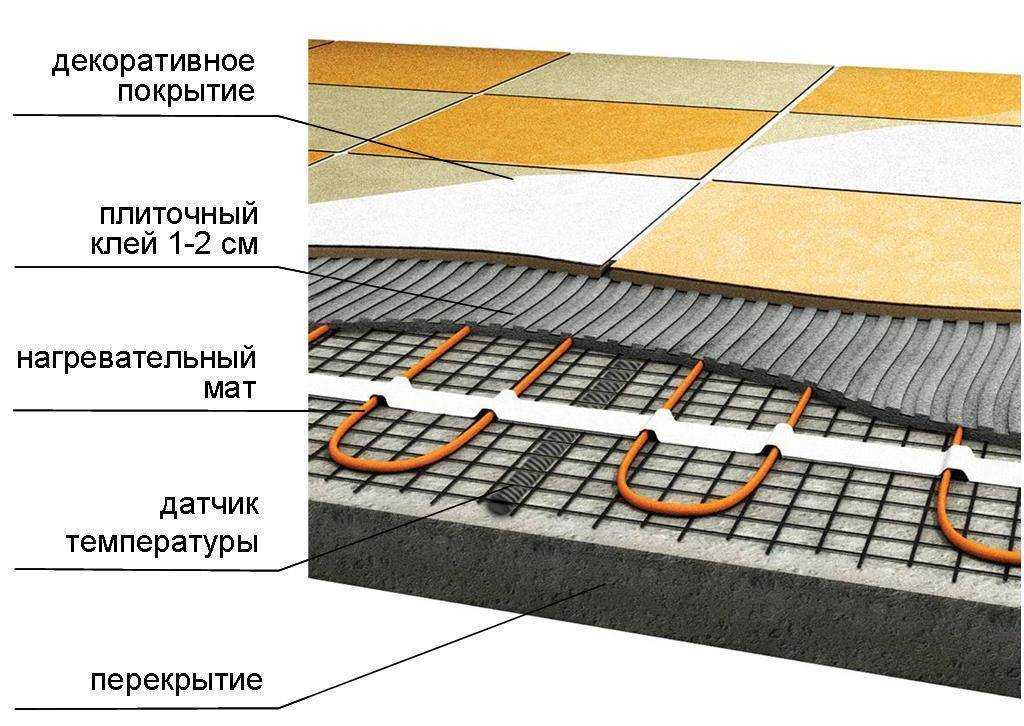

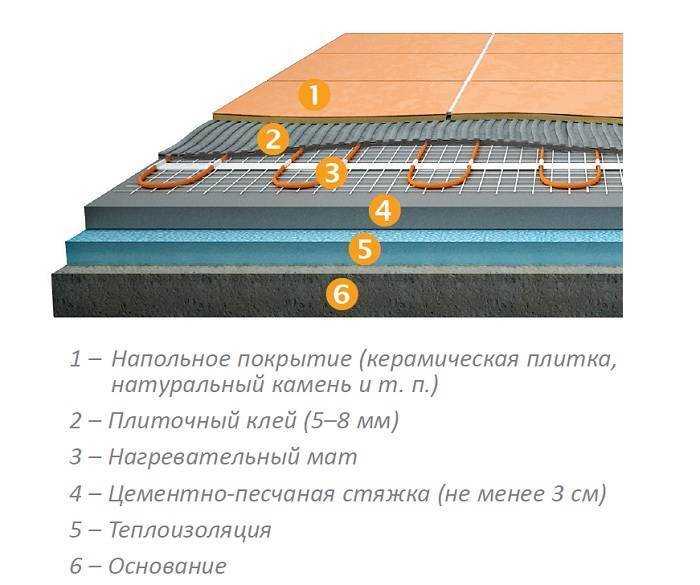

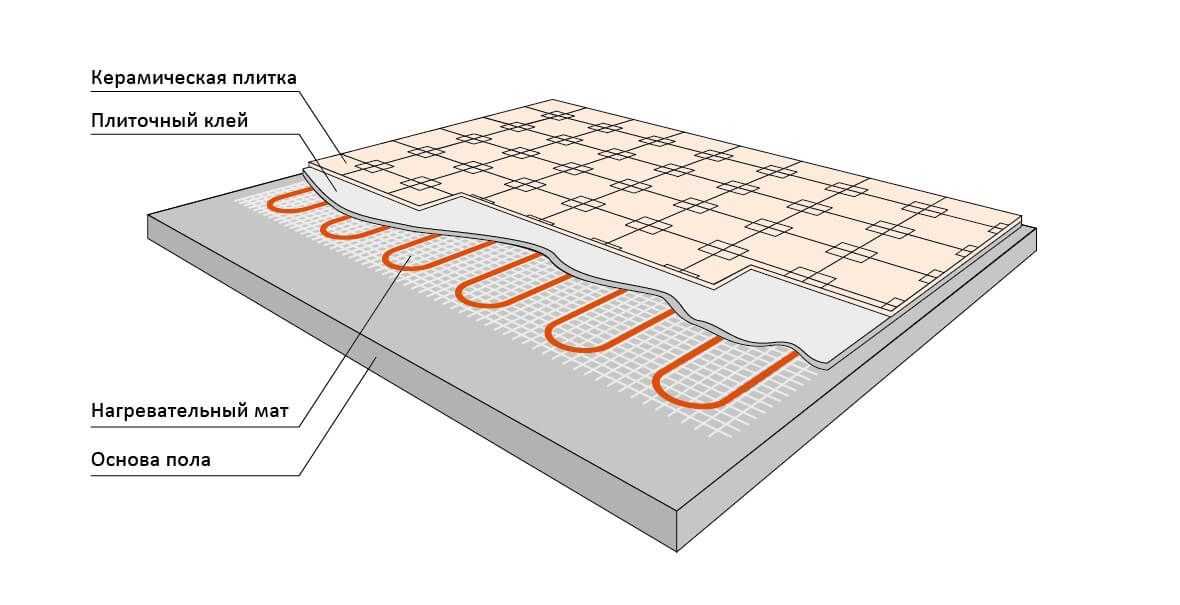

Нагревательный мат чаще всего укладывают непосредственно в слой плиточного клея.
Еще его можно залить наливным полом, толщиной не более 5-10мм, после чего под гребенку монтируется плитка или другое покрытие.
Преимущества
нагревательный мат уже продается как готовое изделие с определенным рассчитанным шагом
Вам не нужно производить подсчеты мощности на 1м2, шаг укладки и т.д.
из-за того, что мат находится непосредственно под плиткой, нагрев покрытия происходит достаточно быстро
Для кафеля нужно всего 10 или 15 минут. Особенно это выгодно при небольших площадях обогрева, например в ванной. Там как правило, площадь теплого пола от 0,5м2 до 3м2.
Например, кладете под кафельную плитку (не керамогранитную) нагревательный мат. У кафеля самая лучшая теплоотдача.
При мощности 130 Вт/м разогрев всего пола займет не более 25 минут.
При этом ваши ноги, которые босиком отчетливо различают изменения даже в 1 градус, ни коим образом не почувствуют так называемую ”тепловую зебру”. Потому что пол прогреется полностью.
Чтобы подобная зебра вообще никогда не ощущалась, необходимо укладывать кабель с шагом не более 8-10см.
Однако малую глубину укладки можно отнести и к недостатку, вследствие быстрого остывания после отключения питания. Но если вам важна не экономия, а скорость прогрева помещения, то ваш выбор – однозначно мат.
отсутствует необходимость высоко задирать уровень пола
А следовательно не будет проблем с высотой дверных проемов и подбором дверей.
Недостатки
нагревательные маты производятся с определенной кратностью к площади обогрева 0.5м2, 1м2, 2м2 и т.д.
То есть, если вам нужно обогреть 5.2м2, то придется покупать минимум 6м2 и думать куда же засунуть оставшиеся излишки.
Поэтому большинство специалистов советуют округлять площади в меньшую сторону.
ограничение шириной мата
При раскладке на площадях со сложной конфигурацией потребуется определенный опыт или совет специалистов, дабы избежать пробелов в тех или иных местах.
нагревательный мат ни в коем случае нельзя укладывать на утеплитель
Кабель утопленный в утеплителе просто перегреется. Монтировать его можно только на прогрунтованную поверхность.
мат гораздо проще повредить, в том числе при монтаже плитки
В целом обе системы очень надежны и имеют срок службы 15-20 лет. При малых площадях расход электроэнергии у них примерно одинаков. Поэтому главным критерием при выборе становится вопрос стяжки.
Если есть желание и возможность ее сделать, то выбирают кабель, а если поднять пол уже никак не представляется возможным, по техническим или экономическим причинам, то покупают нагревательный мат.
Сравнить текущие цены нагревательных матов, греющего кабеля и инфракрасного теплого пола можно здесь.
https://youtube.com/watch?v=a8JuDqZrTdA%3F
Автоматическое управление теплым полом в частном доме
Автоматическое управление работой системы отопления необходимо для поддержания комфортной температуры в помещениях, а также для оптимизации энергопотребления. Отсутствие возможности регулирования может приводить к перегреву помещений и повышенному теплопотреблению.
На рисунке ниже приведена принципиальная схема управления смешанной системой отопления частного дома – с использованием теплого пола и радиаторов.
Для управления радиаторной системой достаточно автоматики, которой оснащен котел, дополненной термостатическими клапанами, установленными на радиаторах. Подсоединение к системе отопления контура теплого пола требует использования дополнительных устройств, снижающих температуру теплоносителя, поступающего в систему – смесительного насоса и трехходового смесительного клапана.
Теплые полы с погодным регулятором
Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.
При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).
Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор. При отоплении радиаторами удовлетворительных результатов можно достичь, используя более дешевые термостаты.
Что это такое
Теплый пол — это нагревательная система, размещенная на всей площади помещения под напольным покрытием. Электрический теплый пол — это электронагреватель, вырабатывающий тепловую энергию (или испускающий инфракрасные лучи) и отдающий ее напольному покрытию. Нагретая поверхность пола обеспечивает в комнате комфортный микроклимат. По ней приятно ходить босиком, и можно не беспокоиться за состояние здоровья играющих на полу детей.
Кроме этого, особенностями электрических теплых полов являются:
- низкотемпературный режим нагрева. Рабочая температура теплого пола находится в пределах 40-45 °С. Если пол нагреть до стандартных температур нагрева радиаторов или конвекторов (около 70 °С), в комнате будет невозможно находиться. Поэтому, поверхность не доводят до слишком высоких температур, а критерием режима нагрева становятся личные предпочтения пользователей;
- отсутствие конвекции. Нагревается вся поверхность пола, и в комнате нет более теплых или холодных участков. Теплый воздух поднимается вверх, но не столь интенсивно, как при использовании радиаторных систем;
- требуется отдельное подключение — просто включить нагревательный элемент в розетку нельзя. Перед установкой необходимо проверить состояние электропроводки и определить ее готовность к принятию дополнительной нагрузки.
Многие пользователи относятся к электрическим теплым полам с некоторым предубеждением, вызванном ожиданием высоких расходов на электроэнергию. Однако, если тарифы в регионе не слишком высоки, расходы на обогрев могут оказаться вполне приемлемыми. Низкотемпературный режим нагрева позволяет обходиться сравнительно малыми количествами потребляемой энергии, а в летнее время теплый пол и вовсе отключают.
Как сделать систему электрического типа
Кратко остановимся на обустройстве теплых полов инфракрасного электрического типа. Это весьма популярные системы не сегодняшний день, особенно в старых деревянных домах. Они хорошо показывают себя как в роли дополнительного, так и основного отопления.
Электрическая система легко может быть сделана своими руками. Сегодня производители пленочных нагревателей сразу планируют использование своих конструктивов для построения крупных систем и в документации приводят схемы соединения, позволяющие регулировать потребление мощности.
На розничном рынке можно приобрести:

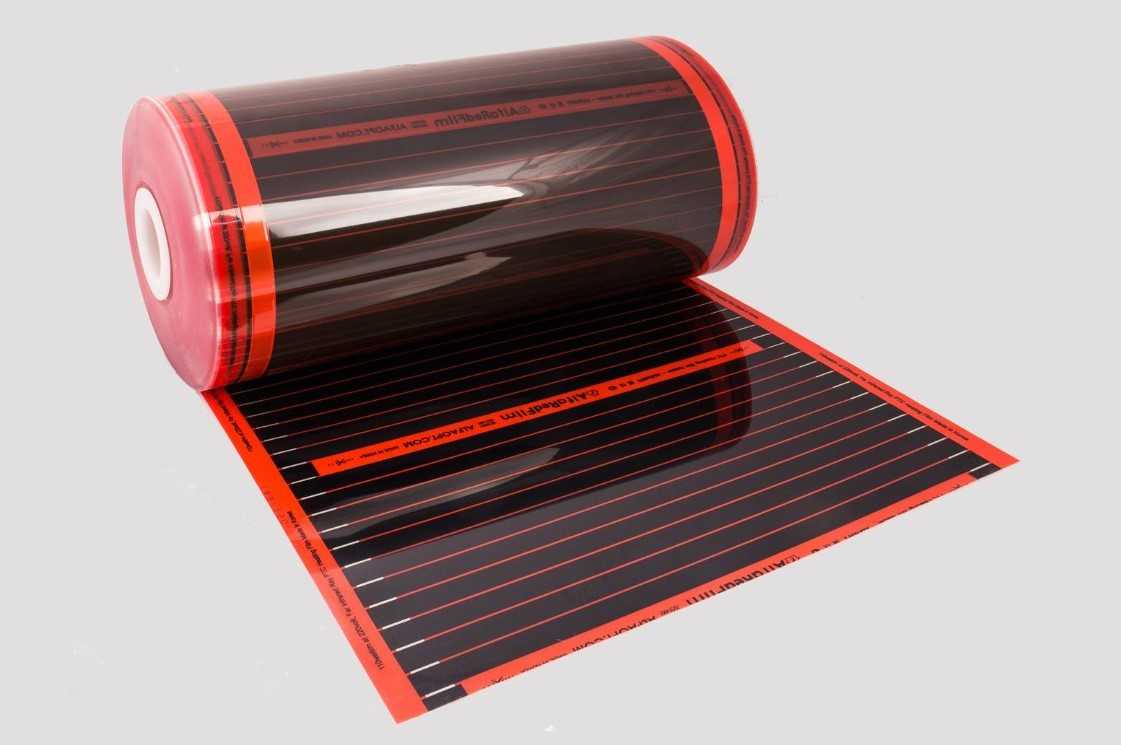

- пленочные нагреватели с проводниковой структурой, помещенной между слоями очень прочной пленки;
- карбоновые пленочные нагреватели дорожечного класса, являющиеся развитием предыдущей технологии;
- сплошной теплый пол, представляющий собой сплошную площадку резистивного элемента, находящуюся между слоями защитной пленки.
Самые надежные на сегодня – пленочные проводниковые нагреватели и карбоновые дорожечные. Технология изготовления пленок позволяет ставить на них мебель, система защищена от воды, обладает хорошей отказоустойчивостью.
Отдельно стоит отметить: система проводников построена на параллельном типе соединения. Поэтому одна нагревательная пленка большого размера никогда не выходит из строя полностью при повреждении поверхности. Она перестает работать только при нарушении в системе подключения.
По сравнению с проводниковыми, дорожечные карбоновые нагреватели экономичнее на 40-60%. Они не показывают других улучшенных результатов эксплуатации, имеют те же рекомендации к подключению. Карбоновая технология дороже, но позволяет получить большую отдачу тепла при тех же расходах на оплату счетов за электричество.
Сплошной теплый пол еще экономичнее. По сравнению с пленочными нагревателями проводниковой структуры – счета на оплату электричества уменьшаются раз в 5. Но пленка имеет некоторые ограничения. На нее нельзя ставить тяжелую мебель из-за опасности образования локальных зон перегрева, где структура карбоновой резистивной площадки разрушается.
Водяной или электрический пол: какой лучше?
Почему люди до сих пор спорят, какой пол лучше – работающий на воде или на электричестве? Все дело в том, что эти технологии подогрева отличаются друг от друга особенностями монтажа, имеют определенные недостатки и достоинства. И выбор не всегда удается сделать легко.
Теплый пол — какой лучше?
Особенности водяных полов
Это довольно сложная в отношении установки система, которая работает на таком теплоносителе, как горяча вода. Преимуществом водяного подогрева является то, что данный вид довольно экономен в процессе эксплуатации.
Главный недостаток – сложность и некоторые особенности монтажа. Например, водяной теплый пол не во всех случаях разрешается подключать к системе центрального отопления – для этого необходимо получить разрешение у управляющей компании. В частном доме понадобится установка котла для нагрева воды, что также связанно с особенностями работы этого типа системы нагрева. Сам котел может в зависимости от вида занимать довольно много места в доме, это тоже нужно учитывать при выборе данной системы подогрева.
Водяной теплый пол
Также для монтажа системы водяного нагрева теплого пола придется провести большую подготовительную работу. Стоит помнить, что перед вводом в эксплуатацию такого пола цементная стяжка должна хорошо просохнуть.
Схема подключения водяного теплого пола к котлу
Особенности электрических полов
Эта система подогрева работает, как нетрудно догадаться, на основе электроэнергии. Тепло, выделяемое специальными кабелями или матами, передается непосредственно финишному напольному покрытию, за счет чего пол становится тактильно приятным, уютным и теплым.
Схема подключения теплого электрического пола
Главное отличие от водяного пола заключается в том, что в этом случае нагрев поверхности происходит всегда одинаково, в то время как вода курсирует по трубам постоянно и до момента очередного подогрева успевает остыть. Это одновременно и достоинство, и недостаток данного типа подогрева.
Электрический теплый пол

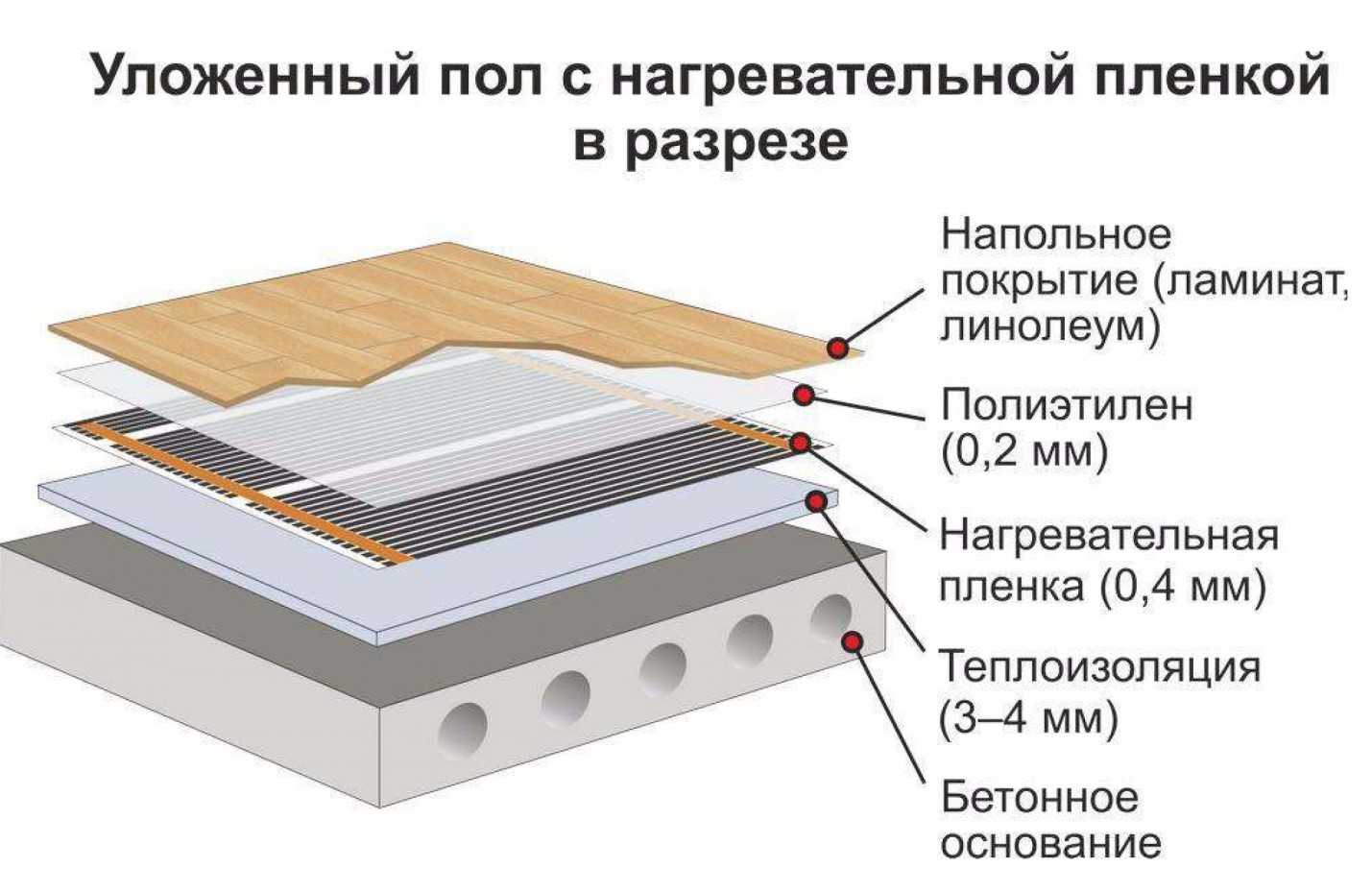

Электрополы подразделяются на пленочные и кабельные. Первый укладывается на поверхность стяжки непосредственно под отделочное покрытие, второй, аналогично водяному полу, заливается стяжкой из цемента.

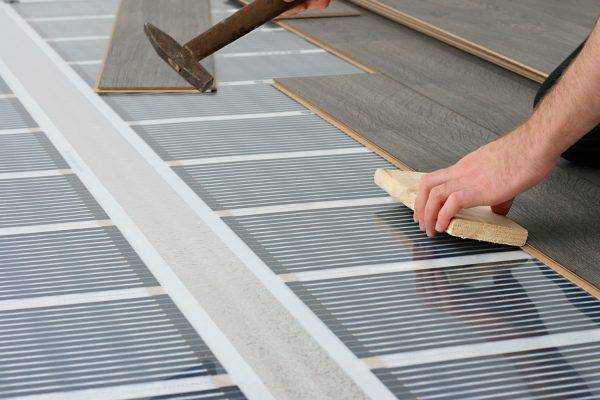

Устанавливаем инфракрасный пленочный теплый пол под ламинат
С помощью и того, и другого типа подогрева полов можно легко оборудовать подогрев в любом доме. Однако выбирать между ними всегда сложно. Но технологии на месте не стоят, и сейчас в продаже есть электро-водяной пол, который совмещает в себе плюсы обоих видов.
Энергопотребление теплыми полами
Вне зависимости от того, на какой системе нагрева будет функционировать тёплый пол, энергопотребление зависит от:
- Качества подложки;
- Замкнутости помещения.
Мы проводили эксперименты, и выяснили, что даже открытая дверь в комнату с тёплыми полами, приводит к увеличению времени работы нагревательных элементов. В частности, при качественной теплоизоляции основания и грамотно организованной вентиляции, для поддержания заданной температуры (+25˚C) в ванной комнате, тёплый пол (S=1,5 м2; Wобщ = 135 Вт) в течение часа работал:
- 14 мин при закрытых дверях и отсутствии людей;
- 23 мин при закрытых дверях с 1 человеком внутри;
- 46 мин при открытых дверях без людей внутри.
В простейшем случае, за сутки будет израсходовано ((24 х 14) / 60 = 5 ч 36 м) х 135 вт ≈ 0,75 кВт.
Другими словами, энергопотребление напрямую зависит от степени эксплуатации помещения.
голоса
Рейтинг статьи
Нагревательные кабели в системе отопления «теплый электрический пол»
Главным элементом теплого пола является нагревательный кабель, необходимый для преобразования, протекающего по нему электрического тока в тепло.
Во время работы теплого пола он может нагреваться до 60-70 °С, а материалы изоляции и оболочки выдерживают температуры выше 10 С.
От надежности нагревательной системы и муфты, соединяющей холодные провода с нагревательным кабелем, зависит срок службы всей системы «теплый пол». Как правило, он составляет не менее 15-20 лет.
Наиболее распространенными являются одножильная и двухжильная экранированные конструкции резистивных нагревательных кабелей. Нагревательная система из одножильного кабеля содержит две муфты и два «холодных конца». Система с двухжильным кабелем на одном конце армируется концевой заглушкой, а на другом находится муфта и «холодный конец». Схема укладки двухжильного кабеля более простая.
Далее вы узнаете, как выбрать электрический теплый пол, соблюдая все правила.
Типы утеплителей для теплого пола
Способы и правила укладки труб
Тепловой режим в помещении
В любом помещении, будь то квартира или офис, наблюдается естественная циркуляция воздуха. Теплый воздух поднимается, а холодный — опускается. В отопительный сезон, когда на стене висит радиатор, воздушный поток направлен от батареи вверх, затем он огибает комнату по потолку, а вниз спускается уже охлажденный воздух.
Эту ситуацию не назовешь комфортной. Получается, что на полу холодно, а дышать нечем. Острее всего эту проблему ощущают жители первых этажей, особенно в домах без подвала. При этом расход теплоносителя может быть повышенным, и счета за отопление большими.
Изменить такое положение вещей может теплый пол. Дышать будет куда легче, а ноги будут находиться в тепле
Популярные модели электрополов с различными видом действия
Как выбрать теплый пол

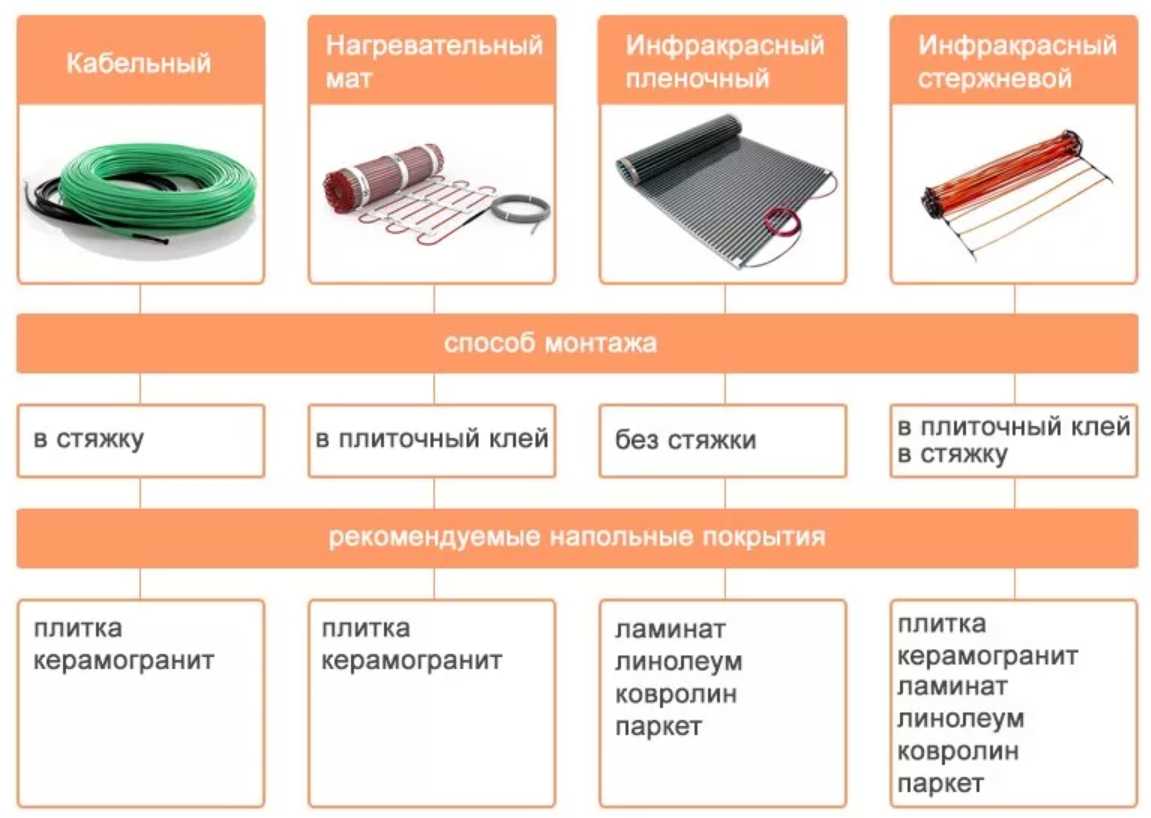

Если перед Вами возникла проблема: как выбрать правильный вариант, Вы должны ответить себе на три вопроса.
Вопрос №1 Будет для вас основным обогревом или он нужен для комфорта?
Об основном обогреве идет речь в случае слабой мощности батареи или ее отсутствии. Комфортный обогрев является дополнительным обогревом помещения.
Вопрос №2 Какой планируется тип стяжки?
Если планируете использовать бетонную стяжку 3-5 см, т. е. хотите поднять пол на 3-5 см, оптимальным решение является классический кабельный теплый. Кабель может быть либо одножильным, либо двужильным. Наиболее подходящим финишным покрытием в таком случае будет керамогранит, плитка, камень.
В случае стяжки 2-3 см подойдет карбоновый термомат RHE и UNIMAT преимуществом данного типа обогрева является саморегуляция, которая защищает поверхность от перегрева. Бесспорными достоинствами также является удобство монтажа и экономия электроэнергии до 60% (если сравнивать с аналогами). В последнее время обретает популярность ИК (ИнфраКрасное излучение). У него также много положительных качеств. Идеальным финишным покрытием будет плитка, ковролин, ламинат, керамогранит.
Если хотите делать пол без стяжки, подойдут маты в плиточный клей. В этом случае нагревательный элемент имеет малый диаметр и легко укладывается в плиточный клей. Из-за отсутствия стяжки они быстрее прогревают поверхность. Оптимальным финишным покрытием является плитка и керамогранит.
Или можно сделать пленочный теплый пол (стяжки вовсе не будет), который в народе называют термопленкой. Ее можно уложить под финишное покрытие даже без участия профессионалов. Она укладывается на любые поверхности: горизонтальные (пол), вертикальные (стены) и наклонные. Самым подходящим финишным покрытием выступает ламинат, линолеум ковролин.
Вопрос №3 Какова площадь помещения?
Площадь помещения рассчитывается по следующей формуле:
Площадь (м2)= Длина (м)*Ширина (м)
Два типа пола с подогревом
Подогрев пола – идея далеко не новая. Еще в Древнем Риме жители города обустраивали такую систему под основаниями бань, делая под ними полости, куда подавался теплый воздух. Таким образом, передвигаться по полу было комфортно – ноги не мерзли.
Теплый пол
В современном мире система обогрева, конечно, значительно усовершенствована. Теплые полы можно создавать с использованием воды или электричества. Притом позволить такое оборудование сейчас себе может практически любой желающий – для этого не надо быть богатым человеком, так как конкуренция и спрос сделали свое дело – купить и обустроить в своем доме любую систему подогрева полов можно за небольшие деньги.
Какой теплый пол лучше
Сейчас существует два типа систем, которые отличаются видом теплоносителя. Одни работают благодаря наличию труб с горячей водой, другие – за счет электричества. И каждая из них имеет свои достоинства и недостатки, обладает характерными особенностями строения. Ознакомимся с ними поближе и узнаем, какая система лучше и предпочтительнее в той или иной ситуации.
Подведем итоги
По всем критериям преимущества плёнки очевидны. Минимальное потребление энергии и сравнительно небольшая стоимость. Не отбирает высоту помещений и монтируется достаточно быстро. Можно даже самому приобрести такой комплект и без особых усилий проложить самостоятельно.
И что самое интересное при этом гарантия на него сохраняется. Кроме того, она благотворно влияет на здоровье.
Тем не менее, существуют такие ситуации, при которых ее использование ограничено или совсем под вопросом.
Нельзя однозначно ответить, какой из 5 видов подойдет на все случаи жизни. Здесь нужно смотреть по многим факторам (потребности, условия жизни и тип жилья). Бывает такое, что на одном и том же объекте применимы сразу несколько видов тёплых полов.
Инфракрасный теплый пол
Это тип функционирует на основе инфракрасного излучения. Данное излучение ни в коем случае не вредит человеческому организму. Оно выделяет мягкое тепло.
Инфракрасный вид очень актуален в городских условиях. Благодаря лучистому обогреву и высокому КПД удается сэкономить 15-20%, по сравнению с традиционными кабельными системами.
Также он имеет немаловажное преимущество по сравнению с остальными видами. Он подойдет под любую финишную поверхность: ковролин, линолеум, ламинат, плитку
Электрический теплый пол
Таким — можно назвать специально сделанный электро кабель, уложенный в плиточный клей или стяжку. Регулирование его осуществляется посредством терморегулятора.
Выделяют кабель в матах, одножильный и двухжильный.
Он имеет достаточно простое устройство. Как и водяной, он также монтируется на теплоизолирующем материале, после чего заливается цементно-песчаным раствором. Потом на схватившейся стяжке укладывают линолеум, плитку или какое-нибудь другое покрытие.
Водяной теплый пол
Если в качестве источника тепла выгодно использовать горячую воду, то целесообразно сделать водяной отопляемый пол. Принцип работы такой системы довольно прост.
На поверхность, вместо радиаторов отопления, монтируется определенная гибкая труба, способная пропускать через себя циркуляцию горячей воды. Система центрального отопления или газовый котел может служить источником горячей воды.
Стоит сказать, что водяной вариант могут использовать владельцы собственных домов. Мало кто позволит построить такую систему обогрева в большинстве квартир многоэтажек. Исключением из правил можно назвать современные новостройки, в которых еще на стадии проектирования была заложена такая возможность.
