Какие размеры медных труб бывают, какие диаметры чаще используются

В чем подвох?

Что важно знать о параметрах труб?

Длина и диаметр – простые параметры, выражаемые в цифровом эквиваленте, чтобы проще было отмерять и вносить значение в формулы. Но на деле есть несколько параметров для измерения толщины труб, и везде нужна точность.

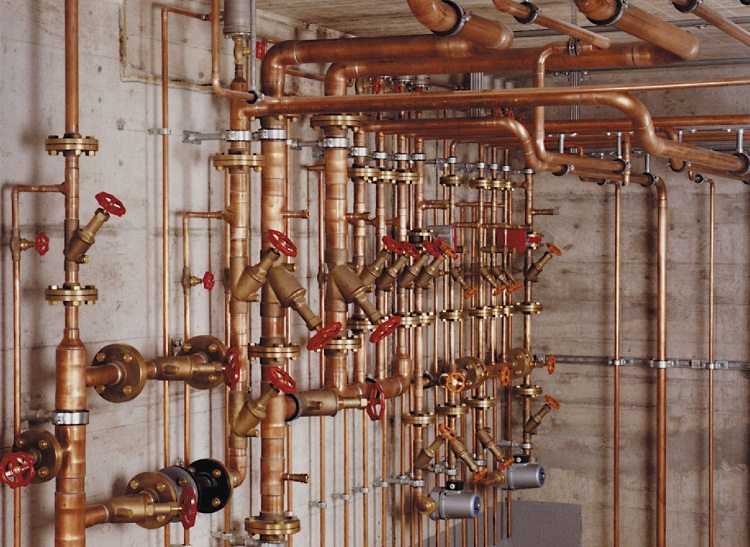

В Европе более популярны частные домовладения с медными коммуникациями. Они наиболее долговечны, устойчивы к коррозии, но с высокой себестоимостью. Бесшовные медные изделия постепенно отвоёвывают свой сегмент рынка, их тоже выпускают по ГОСТу. Ими пользуются не только для сантехнических коммуникаций, а также для обеспечения работы:

• сплит-систем;
• солнечных батарей;
• холодильных установок;
• автономного отопления;
• деталей для машиностроения.

Для разных сегментов трубопровода используются трубы разного сечения, и важно знать, какой диаметр подойдет для той или иной цели

Отличие труб по размерным параметрам

Будь то трубы из пластика, металла или керамики, у них есть перечень характеристик, по которым покупатель ориентируется при их выборе.

К основным показателям можно отнести следующее:

• внешнее сечение – если труба круглая;
• внутреннее сечение – считается рабочим диаметром;
• толщина стенки – характеризует, как правило, прочность трубы.

Внешнее сечение формируется из внутреннего сечения и толщины стенки, умноженной на два. Зачастую трубы соединяются резьбовым способом. Резьба наносится на внешней части трубы, после чего ее диаметр нельзя считать равным внешнему диаметру трубы

А в связи с тем, что при монтаже нужно отталкиваться именно от сечения резьбы, эта величина приобретает более важное значение, и, как правило, принимается во внимание вместо фактического размера трубы

Дюймы против мм. Откуда путаница и когда необходима таблица соответствия

Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.

Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).

Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.

Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.

Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.

Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.

В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.

Таблица соответствия условного прохода дюймам

Ду	Дюймы	Ду	Дюймы	Ду	Дюймы
6	1/8″	150	6″	900	36″
8	1/4″	175	7″	1000	40″
10	3/8″	200	8″	1050	42″
15	1/2″	225	9″	1100	44″
20	3/4″	250	10″	1200	48″
25	1″	275	11″	1300	52″
32	1(1/4)»	300	12″	1400	56″
40	1(1/2)»	350	14″	1500	60″
50	2″	400	16″	1600	64″
65	2(1/2)»	450	18″	1700	68″
80	3″	500	20″	1800	72″
90	3(1/2)»	600	24″	1900	76″
100	4″	700	28″	2000	80″
125	5″	800	32″	2200	88″

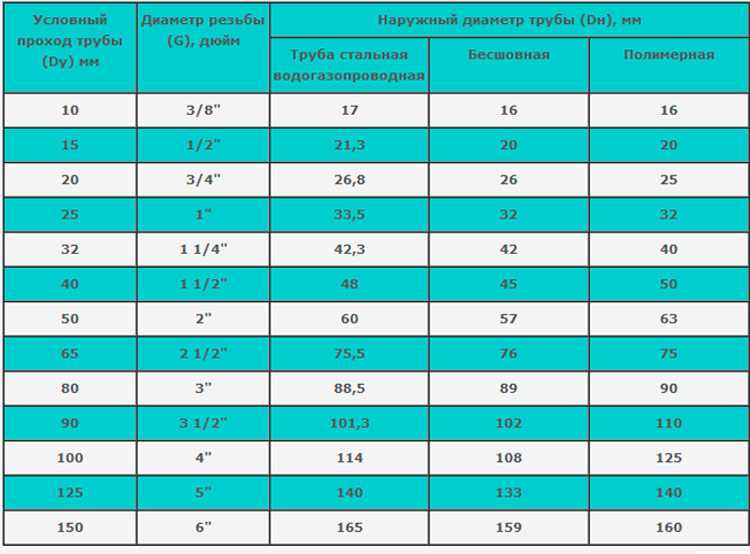

Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.

Условный проход трубы Dy. мм	Диаметр резьбы G». дюйм	Наружный диаметр трубы Dn. мм
Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75	Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл)	Полимерная труба. ПЭ, ПП, ПВХ
10	3/8″	17	16	16
15	1/2″	21.3	20	20
20	3/4″	26.8	26	25
25	1″	33.5	32	32
32	1 1/4″	42.3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75.5	76	75
80	3″	88.5	89	90
90	3 1/2″	101.3
100	4″	114	108	110
125	5″	140	133	125
150	6″	165	159	160
160	6 1/2″	180	180
200	219	225
225	245	250
250	273	280
300	325	315
400	426	400

ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах

ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах

SMS — шведский стандарт диаметров труб и запорной арматуры

DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458

ДУ (Dy) — условный проход

Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>

Таблица соответствия условного диаметра труб с международной маркировкой

ГОСТ	ISO дюйм	ISO мм	SMS мм	DIN мм	ДУ
8	1/8	10,30	5
10	1/4	13,70	6,35	8
12	3/8	17,20	9,54	12,00	10
18	1/2	21,30	12,70	18,00	15
25	3/4	26,90	19,05	23(23)	20
32	1	33,70	25,00	28,00	25
38	1 ¼	42,40	31,75	34(35)	32
45	1 ½	48,30	38,00	40,43	40
57	2	60,30	50,80	52,53	50
76	2 ½	76,10	63,50	70,00	65
89	3	88,90	76,10	84,85	80
108	4	114,30	101,60	104,00	100
133	5	139,70	129,00	129,00	125
159	6	168,30	154,00	154,00	150
219	8	219,00	204,00	204,00	200
273	10	273,00	254,00	254,00	250

Диаметры и другие характеристики трубы из нержавеющей стали

Проход, мм	Диаметр наружн., мм	Толщина стенок, мм	Масса 1 м трубы (кг)
стандартных	усиленных	стандартных	усиленных
10	17	2.2	2.8	0.61	0.74
15	21.3	2.8	3.2	1.28	1.43
20	26.8	2.8	3.2	1.66	1.86
25	33.5	3.2	4	2.39	2.91
32	42.3	3.2	4	3.09	3.78
40	48	3.5	4	3.84	4.34
50	60	3.5	4.5	4.88	6.16
65	75.5	4	4.5	7.05	7.88
80	88.5	4	4.5	8.34	9.32
100	114	4.5	5	12.15	13.44
125	140	4.5	5.5	15.04	18.24
150	165	4.5	5.5	17.81	21.63

Как отличить метрическую резьбу от дюймовой

Отличить трубу дюймовую от метрической не составляет большого труда

Для отличия нужно обратить внимание на насечки резьбы. Определить градус насечки на глаз практически невозможно, тем более что разница между метрической и дюймовой резьбой составляет всего 5 градусов

Отличить трубопроводы можно по закруглённым нитям резьбы, которые видны невооружённым глазом. Ошибиться невозможно, а для уточнения используется специальный прибор – резьбомер. В крайнем случае, для уточнения резьбы, можно воспользоваться и обыкновенной линейкой. Ниже на фото представлена специальная соединительная муфта, при помощи которой обеспечивается соединение водопроводного изделия с обычным.

Диаметры трубы

Чтобы совсем запутать новичка и облегчить жизнь профессионалам, была введена система, состоящая из четырех основных видов диаметра.

1. Dн. Наружный диаметр. Бывает малым, средним и большим. Первый используется при прокладке бытовых коммуникаций, второй – для городского водовода и канализации, а большой существует для промышленных путепроводов.
2. Рабочее сечение. Это внутренний диаметр, измеряемый в знакомых нам миллиметрах. Рассчитывается как разность наружного диаметра и толщины стенок. Т.е. если наружный размер равен 50 мм при толщине стенки в 2 мм, то рабочее сечение находим так: 50мм – 2х2мм = 46 мм.
3. Dу. Условный проход. Внутренний диаметр округляется до ближайшего стандартного значения. Вот здесь-то и кроется причина неразберихи. Почему округляется-то? Для расчетов нарезания резьбы. Толщина стенок может варьироваться, а резьба имеет строгую стандартизацию. К тому же при расчете данной величины в зависимости от размера трубы накладывается определенный коэффициент. Поэтому без специальных таблиц разобраться в этом вопросе будет сложно.
4. Диаметр в дюймах. Это еще более усредненное значение условного прохода. Этот параметр позволяет подбирать изделия, изготовленные из разного вида сырья, при комбинировании их в системе. Дело в том, что размеры труб в дюймах указываются на стальной трубной продукции, а вот медную и алюминиевую — маркируют в миллиметрах. Значения в дюймах нужно округлять.
5. Толщина стенки в миллиметрах (S). От этого параметра зависит качество трубной продукции – ее объем и прочность. Его рассчитывают как разность между величинами наружного и внутреннего сечения трубы.

Иногда специалисты применяют при пересчетах т.н. трубный дюйм, равный 33,249 мм. Но для расчетов с полудюймовой трубой он не работает.

Способ измерения

Далее свой взнос в путаницу в размерах вносит способ измерения. В миллиметрах замеры делаются по наружному диаметру, а в дюймах – по внутреннему.

Это значит, что для стыковки через пластиковый фитинг нужно измерить наружный размер трубы, а для того, чтобы установить металлический, высчитывайте Dу.

Достоинства и недостатки медных труб

У медных элементов, которые используются для изготовления отопительных систем есть сильные, слабые стороны. Преимущества:

1. Срок эксплуатации до 50 лет.
2. Выдерживают давление свыше 30 атмосфер.
3. Материал не реагирует на ультрафиолет, устойчив к коррозии в естественных условиях.
4. Через стенки не просачивается воздух.
5. Медь не выделяет вредных веществ. Обладает антибактериальными свойствами.
6. Малый вес.
7. Возможно выполнить 3-х кратное размораживание системы.
8. Материал выдерживает длительное воздействие активных химических веществ, не выделяет каких-либо дополнительных элементов.
9. На внутренней поверхности изделий не накапливаются отложения.
10. Низкий показатель теплового расширения, не требующий установки компенсаторов.

Недостатки:

1. Высокая цена, если сравнивать с другими материалами.
2. Соединения неразъемные, из-за этого при монтаже могут возникнуть сложности.
3. Может появиться электрохимическая коррозия, если пытаться соединить медь с другими металлами.
4. Если помещение с высоким уровнем влажности, на поверхности изделий может появиться коррозия.
5. Высокий показатель электропроводности способствует ухудшению состояния стенок изделий.
6. Чтобы уменьшить тепловые потери в стенах, необходимо использовать дополнительное утепление.

Значение дюймового объема

Сечение трубы, выраженного дюймами, легко расшифровать. Диаметр чаще всего измеряется в дюймах. 3.35 сантиметров соответствует одной единице. Расшифровка показателя имеет отличия, потому что продукцию измеряют по диаметру внутри трубы, а не снаружи.

К примеру, для заготовки в один дюйм диаметр внутри варьируется 2.55 – 2.71 сантиметрам. Толщина стенок влияет на ее величину.

У однодюймовой трубы диаметр снаружи равен 25.4 миллиметрам, а у двухдюймовой 50 миллиметров. Что тогда означают цифры 33.249 либо 66498?

Резьбы на дюймовых трубах делают на наружном объеме. Таким образом внутренний объем с диаметром резьбы соотносится условно. Поэтому размер трубопрокатов вычисляют, сложив цифры 25.4 либо 50 и две толщины стенки изделия.

Справка! Чтобы сделать правильно перевод одной величины в другую, выполняют замеры изнутри. Потому что, руководствуясь данными внешних измерений, результат будет неверным, и монтаж будет выполнен неправильно, так как трубы имеют разную толщину стенки.

При этом следует иметь в виду, что каждый производитель ориентируется на собственные стандарты изготовления труб.

Если возникают сложности в расшифровке, стоит прибегнуть к помощи профессионалов, которые помогут выбрать необходимую продукцию.

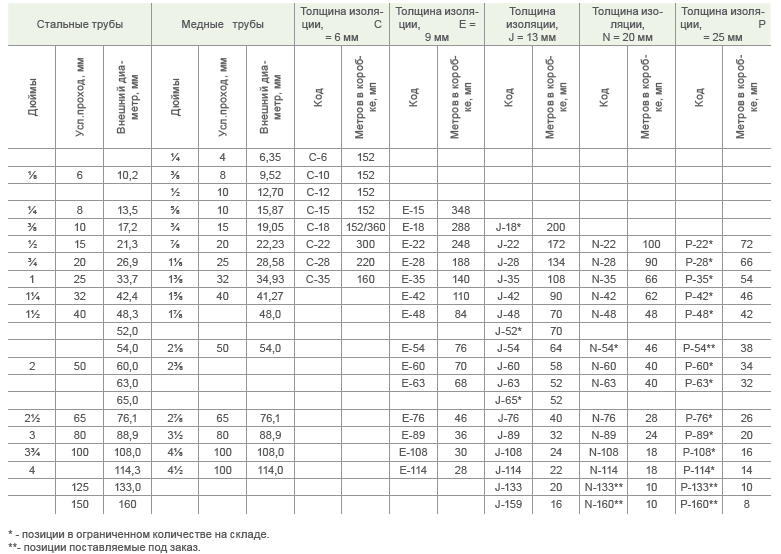

Сводная таблица размеров труб в дюймах и миллиметрах

По этой таблице можно посмотреть значения для стальных газо-, водопроводных труб (по ГОСТ 3262-75).

А теперь следует разобраться с некоторыми деталями по поводу озвученной выше путаницы.

Надо заметить, что при прокладке обычной трубопроводной системы особых сложностей не возникает, если размеры обозначены в дюймах. Однако, при смене обычной дюймовый трубы из стали на нержавеющие, либо пластиковые аналоги, следует учесть некоторые отклонения и различия обозначения в дюймах и действительными стандартными метрическими размерами. Следует запомнить, что когда мы имеем дело с монтажом водопровода, то нам нужен именно внутренний диаметр трубы, поэтому конкретно он и указывается на чертежах.

Казалось бы, всё ясно, но проблема в том, что имеется понятие «условного прохода», по-другому — Ду (Dn). Что это за величина? Она соразмерна диаметру просвета отрезка трубопровода, не имеет собственной единицы измерения, обозначается целой цифрой. При этом шаг Ду (Dn) подбирается таким образом, чтобы пропускная способность системы с ростом индексов увеличивалось на 45-55%.

Имеются ли особенности при расчетах арматуры легкой серии? Да, такая накатка резьбы может быть произведена с несколько уменьшенным внутренним диаметром (порядка 10% к длине резьбы).

Что еще нужно помнить помимо значений из таблицы? Что показывает маркировка в условном выражении после термина «труба».

• Н — имеется в виду газо-, водопроводная труба под накатку.
• П — дюймовая труба с повышенной точностью нарезки резьбы.
• Д — изделие с длинной резьбой.

01.12.2017 Egor11

Как происходит монтаж водопровода?

Монтаж водоснабжения — сложный технический процесс, который требует определенных знаний и навыков, независимо от используемых материалов. Существует два наиболее распространенных метода соединения: при помощи фитингов и посредством пайки.

В случае, когда трубы соединяются при помощи фитингов, процесс мало чем отличается от работы с металлопластиковыми конструкциями. Труба с накидной гайкой вставляется в фитинг, после чего закрепляется при помощи разводного ключа

Уместно упомянуть о важной особенности меди — она имеет некую устойчивость к деформации. То есть, даже после нескольких циклов нагревание-остывание соединение на фитинге не лопнет

Важно! Без определенных навыков в области пайки не стоит самостоятельно совершать подобные работы. Доверьте данное дело мастеру, ведь некачественные соединения могут плачевно сказаться на водопроводе в целом

Что касается соединения путем пайки, то здесь вам понадобятся горелка, припой и паяльная лампа. Весь процесс является довольно простым и не отличается от обычной пайки. Сначала трубу и фитинг необходимо зачистить от пленки и нанести на него флюс. После этого соединение фитинга прогревается до такой температуры, чтобы расплавился припой.

сварка медных труб своими руками

Что важно знать о параметрах труб?

Длина и диаметр – простые параметры, выражаемые в цифровом эквиваленте, чтобы проще было отмерять и вносить значение в формулы. Но на деле есть несколько параметров для измерения толщины труб, и везде нужна точность.

В Европе более популярны частные домовладения с медными коммуникациями. Они наиболее долговечны, устойчивы к коррозии, но с высокой себестоимостью. Бесшовные медные изделия постепенно отвоёвывают свой сегмент рынка, их тоже выпускают по ГОСТу. Ими пользуются не только для сантехнических коммуникаций, а также для обеспечения работы:

• сплит-систем;
• солнечных батарей;
• холодильных установок;
• автономного отопления;
• деталей для машиностроения.

Для разных сегментов трубопровода используются трубы разного сечения, и важно знать, какой диаметр подойдет для той или иной цели

Виды

По толщине стенок медный трубопрокат подразделяется на тонкостенный и толстостенный. Первый отличается малым весом, второй – повышенной прочностью.

Помимо стандартных медных трубопроводов выпускаются трубы в пластиковой изоляции, которая:

• Остужает поверхность трубы.
• Предотвращает появление конденсата.
• Сохраняет тепло внутри контура.
• Снижает уровень шума.

В зависимости от типа финальной обработки прокатные трубы подразделяются на отожжённые и неотожжённые. Визуально их легко отличить друг от друга: отожжённые, как правило, поставляются в бухтах длиной до 50 метров, неотожжённые – прямыми отрезками.

Отожженные

После проката трубу подвергают обжигу при температуре до 700⁰C. Эта процедура повышает пластичность изделий, увеличивая коэффициент растяжения, но несколько снижает запас прочности.

Неотожжённые

Не подвергаются дополнительной тепловой обработке. Характеризуются максимальными показателями прочности, жёсткостью к изгибу, стойкостью к внешним повреждениям и гидроударам.

По степени пластичности трубы из меди классифицируются на:

• Твёрдые (чаще всего неотожжённые модификации). Маркируются как Н, Т, F30 или Z6. Рекомендуются для устройства центральных каналов водоснабжения, характеризуемых высоким давлением рабочей среды. Магистраль при этом выполняется преимущественно прямолинейной с минимальным количеством изгибов, которые делаются исключительно с помощью поворотных фитингов.
• Полутвёрдые. Обозначаются как НН, П или Z. Показатели прочности и эластичности идеально сбалансированы: коэффициент удлинения достигает 10%, выдерживает расширение наружного диаметра до 15%. Изгиб труб производится при помощи трубогиба. Предназначены для отопления, холодного и горячего водоснабжения.
• Мягкие. Маркируются как М, F22, W или R. Коэффициент удлинения – до 38%. Возможно расширение наружного диаметра до 25%. Конфигурацию труб легко изменить своими руками. Рекомендуются для обустройства «тёплых полов».

Преимущества и недостатки

Преимущества медных труб обусловлены свойствами самого металла:

• Долгий срок службы;
• Устойчивость к коррозии;
• Низкий коэффициент линейного расширения — 17,010-6;
• Устойчивость к температурным перепадам (от -200 до 2000С);
• Эстетичность;
• Устойчивость к УФ-излучению;
• Бактериостатичность.

Недостаток медных трубопроводов заключается в высокой стоимости материала и комплектующих, в сравнении с другими материалами.

При взаимодействии со сталью, медь ускоряет процесс коррозии, поэтому при монтаже трубопровода, в соединениях меди со сталью необходимо использовать медно-латунные фитинги.

Свойства и применения меди

Медь – уникальный пластичный металл, обладающий высокой теплопроводностью и электропроводностью, не взаимодействующий с водой.

На основании физических свойств, медь применяется при изготовлении электропроводов, труб для газовых, отопительных и водных систем, а также при производстве теплообменников.

Почему именно дюймы?

Причин, по которым измерение труб производится в дюймах, несколько. Ознакомимся с ними более детально.

Водопроводные трубы измеряются в дюймах

Причина 1. Так уж исторически сложилось…

Первые водопроводы появились в Новгороде в XVI-XVII в

Тогда в Европе использовался английский дюйм, являвшийся очень важной мерной системой в производстве труб. В 1926-м году был разработан ГОСТ, подтверждающий стандартные размеры водопроводных труб, и в нем они измерялись в дюймах

Говорят, первым, кто придумал, как подвести воду жителям нагорной части Нижнего Новгорода, был знаменитый умелец Иван Кулибин. Внедрить его идею в жизнь попытался купец Блюмберг, представивший проект нижегородского «левши» на рассмотрение городскому генералу-губернатору М. А. Урусову. Проект понравился, но воплотить его так и не удалось

Да и сейчас ГОСТ не планирует менять свои намерения относительно использования дюймов. Ведь эту единицу можно поделить до 18-ти частей, то есть дюйм более «гибкий», чем сантиметры. Кроме того, пришлось бы переводить из дюймов в миллиметры свыше 100 000 измерений, что заняло бы уйму времени. Да и необязательно это.

После начала активного использования метрической системы сантиметры с миллиметрами стали использовать и в ГОСТе в качестве размеров. Современному человеку подобная разметка более понятна и привычна. К примеру, в 1940-м году, когда был создан первый газопровод, ГОСТ развивался достаточно активно и дюймы решили заменить миллиметрами.

Диаметр труб в дюймах и миллиметрах

Но это касается лишь территории Советского Союза. В США, например, дюймы широко используются в ряде промышленных отраслей. Для иностранца они более удобны и привычны, чем для русского.

Для иностранца дюймы более удобны

Причина 2. Не трубами одними…

Дюймы применяются не только в трубах, но и в огнестрельном оружии. Объясняется это тем, что в период 1941-1945 гг Сталин получал по ленд-лизу американское оружие и военную технику. Он поставил четкую цель: совершенствовать и копировать устаревшие образцы, используя русские названия вместо оригинальных. Очевидно, что эти образцы мерились в дюймах (ведь производились в Америке), но советские разработчики заморачиваться не стали и оставили размеры такими, как были.

Подавляющее большинство граждан России свято уверено в том, что СССР на протяжении всей своей истории делал самое лучшее в мире оружие

Потому в XXI веке не только трубы остались в дюймах, но и многие образцы оружия, военной техники и того, что в СССР не могли самостоятельно производить.

Размерная сетка

Основные сечения и методика перевода

Как мы отмечали выше, чаще всего сечение трубы обозначается в долях английского дюйма. Сложно это только на первый взгляд, поскольку, разобравшись, вы сможете буквально «с лета» переводить эти величины, подбирая деталь в соответствии с задачей.

Толщина стенки также является важным параметром

Расчеты выполняются довольно просто:

• Так, величина одного дюйма составляет примерно 25 мм (на самом деле 25,4 мм, но такая точность нужна только в очень редких случаях).
• Теперь, чтобы узнать, например, диаметр в мм медной трубы 1 4 дюйма, мы 25 умножаем на 1/4. В итоге получаем величину в 6,25 мм.

Полудюймовый патрубок с фитингом

Полная таблица диаметров медных труб приводится ниже:

Сечение, дюймов	Наружный диаметр, мм	Толщина стенки, мм
1/4	6,4	0,6
3/8	9,5	0,7
1/2	12,7	0,9
5/8	15,9	1,02
3/4	19,05	1,02
7/8	22,2	1,1
1 1/8	28,6	1,3
1 3/8	35,0	1,4
2 1/8	54	1,78
2 5/8	66,7	2,03
3 1/8	79,4	2,5
4 1/8	104,7	2,8

Изделие сечением 6 мм с миллиметровой стенкой

Масса изделия

Зная эти данные, можно достаточно легко рассчитать массу погонного метра для вычисления нагрузки на несущие конструкции:

М = (D – S) * S * 3,14 * p/1000, где

• M – удельный вес трубы (кг/м.пог).
• D – наружный диаметр, мм.
• S – толщина стенки, мм.
• P – плотность меди, 8,9 г/см3.

Следовательно, если у нас есть медная труба 1 1 8, то:

М = (28,6 – 1,3) * 1,3 *3,14 *8,9/1000 = 752 г/м.пог.

Как и в случае с сечением, цифры получаются достаточно приблизительные, но для оценки ситуации их вполне достаточно.

Применение труб разного диаметра

Спектр применения медных изделий достаточно широк:

• Медная труба 10 мм и менее используется для монтажа внутренних теплообменников в системах отопления и кондиционирования. Малый диаметр таких труб обеспечивает максимальную эффективность функционирования подобных устройств за счет хорошей передачи энергии.
• Изделия от 10 до 25 мм применяются для монтажа водопроводов. Медная труба 1 2 дюйма является одной из наиболее часто задействуемых при обустройстве системы подачи воды. То же касается и деталей на 3/4 дюйма.

Использование при изготовлении конвекторов

• Разновидности до 40-45 мм используют для систем слива. Несмотря на сравнительно небольшой диаметр, они обеспечивают эффективное водоотведение за счет высокой проходимости.
• Медная труба 3 8, а также более толстые разновидности хорошо подойдут и для отопительных систем. Высокая термостойкость материала вместе с отличной теплопроводностью тонких стенок позволяют обогревать помещение с минимальными энергозатратами.
• Самые толстые трубы применяются для прокладки отводов от водонесущей магистрали, а также в качестве декоративных и защитных элементов, например, кожухов для полуоткрытой проводки.

Особенности отопления из медных труб

Для создания отопительных систем применяются трубы из меди исключительно круглого сечения. Хотя производители еще изготавливают прокат с прямоугольным и квадратным профилем. Изделия также выпускаются в толстостенном и тонкостенном исполнении.

Первый вариант трубной продукции производится с толщиной стенки от 0,8 мм до 10 мм при помощи сварки и бесшовного метода. У второго этот параметр равен 0,15-0,7 мм. При установке отопления медными трубами в основном применяется прокат, диаметр которого составляет минимум 3/8 дюйма. Независимо от размеров изделий системы отопления из меди имеют плюсы и минусы.

Преимущества

Медные элементы теплового контура здания эффективно обогревают строения с минимальными энергетическими затратами. Именно материал обеспечивает отопительным сетям существенные преимущества:

• Большой срок службы, превышающий 50 лет.
• Длительные временные периоды эксплуатации без ремонта и технического обслуживания.
• Высокая коррозионная устойчивость, потому что стенки трубопроводов не способны пропускать воздух.
• Способность выдерживать давление минимум в 30 атм.
• Устойчивость перед ультрафиолетом.
• Отсутствие взаимодействия с химическими элементами, в централизованной отопительной сети. При перемещении теплоносителя, в составе которого хлор. На внутренних медных поверхностях образуется тонкая защитная пленка, увеличивающая эксплуатацию.
• Минимальная вероятность накоплений отложений внутри трубопровода, так как его стенки не имеют явной шероховатости. Эта особенность также влияет на снижение гидравлического давления. Поэтому для создания теплового контура применяются трубопрокат меньшего диаметра и используются менее мощные насосные агрегаты.
• Не надо выполнять монтаж компенсаторов из-за небольшого коэффициента теплового расширения. Метровый отрезок трубопровода удлинится на 1 мм при увеличении температуры с 20⁰C до 90⁰C.
• Высокая степень экологической чистоты.
• Прекрасные антибактериальные свойства.
• Привлекательная внешняя поверхность, позволяющая использовать системы из медных труб в качестве дизайнерских элементов интерьеров.
• Небольшая масса благодаря минимальной толщине стенок медных труб. Метровый отрезок изделия диаметром 20 мм весит не более 0,6 кг. Небольшая толщина стенок повлияла также на увеличение внутреннего сечения. Оно больше по сравнению с аналогичными изделиями из других материалов.

Когда система создана из пластичных труб, то она способна выдерживать 6-кратное размораживание. Если же при ее монтаже использовались жесткие изделия, тогда сеть перенесет 3 цикла замерзания и оттаивания.

Высокая теплопроводность металла позволяет устанавливать меньшее количество радиаторов, если монтаж трубопроводов выполняется открытым способом.

Монтаж отопления

Пластичность меди способствует снижению количества фитингов, потому что прокат можно согнуть на требуемый угол руками при использовании специального инструмента.

Недостатки

Система отопления из медных трубопроводов также имеет целый ряд недостатков:

• Вероятность появления коррозии на внешней поверхности.
• При монтаже в стенах и в других конструкциях требуется применять теплоизоляционные материалы, чтобы снизить потери тепла.
• На стенки трубопроводов могут негативно воздействовать блуждающие токи из-за высокой электропроводности материала.
• Большая вероятность образования электрохимической коррозии, если медный прокат соединяется с трубами из других материалов.
• Сложность монтажных работ особенно при использовании пайки.

Коррозия медиТеплоизоляция трубопровода

К трубопроводам из меди нужно бережно относиться и обеспечить для них защиту от механических воздействий. В противном случае изделия потеряют свою форму, потому что металл представляет собой мягкий материал.

Как переводят дюймы в миллиметры

Метрические параметры чаще используют для наружных измерений диаметров медных труб, а дюймы – для внутренних. Используйте таблицы по переводу дюймовых значений в миллиметры.

Таблица 1

Размер трубы, дюймы	Внешний диаметр, мм	Эквивалентный диаметр, мм
1/4	13,5	8
3/8	17	10
1/2	21,3	15
3/4	26,8	20
1	33,5	25
1+1/4	42,3	32
1+1/2	48	40
2	60	50
2+1/2	75,5	70
3	85,5	80
3+1/2	101,3	90
4	114	100
5	140	125

Размер в «мм» переводят в «дюймы» с округлением в большую сторону

1 дюйм – это 25,4 мм, но при грубом округлении получается погрешность, которую важно учитывать при выборе сортамента

Таблица 2

Дюймы	Миллиметры
1/2	20
1	25
1/1/4	32
1/1/2	40
2	50
2/1/2	65
3	89
4	100

Перевод дюймовых размеров в метрические  — процедура несложная, но требующая внимательности. Несоответствие параметров деталей будущего трубопровода лишит мастера возможности произвести монтаж, либо же места соединений будут негерметичными, что сделает невозможным использование магистрали.

Сортамент стальных труб

1. Стальные профильные трубы имеют разные виды сечения: круглые, овальные, квадратные и прямоугольные. Для каждого вида сечения имеется свой стандарт. Сечение позволяет выдерживать большие нагрузки, поэтому металлопрокат используется в несущих конструкциях.
2. Другой элемент металлопроката — стальные электросварные трубы. Для их изготовления используется листовой прокат из углеродистой стали. Изделия имеют прямой сварной шов по всей длине. Они находят своё применение при прокладке трубопроводов. Для продукции с круглым сечением применяется ГОСТ 10705–80 и ГОСТ 10704–91 , для элементов с квадратным и прямоугольным сечением — ГОСТ 8639–82 и ГОСТ 8645–68 .
3. Стальные бесшовные трубы позволяют выдерживать значительные перепады температур и давления. Новейшие технологии позволяют получить продукцию без продольных швов, при их изготовлении по ГОСТ 8732–78 используются углеродистые, легированные и конструкционные стали.
4. Стальные трубы ВГП — сварные водогазопроводные, они используются в системах теплофикации, водоснабжения и газоснабжения.
5. Лежалая продукция и бывшая в употреблении — б/у — значительно дешевле новых изделий, она не имеет хорошего товарного вида, но зато подходит в качестве дешёвого опорного элемента в строительстве.

Стоит ли покупать медные изделия для прокладки водопровода?

Нельзя сразу ответить, почему в нашей стране пластиковые трубы преобладают перед медными. Совершенно очевидно, что вторые несколько дороже, чем их пластиковые или стальные аналоги, но их цена на фоне картины ремонта в целом — капля в море. Конечно, паять медные изделия – задача, естественно, не из легких, но в случае со стальными материалами, вас ждут те же проблемы. Не все знают, что медь – высокотоксичный материал, но, только в отдельных случаях.

Сегодня медные трубы имеют конкурентов куда серьезнее, чем ржавеющие стальные материалы. Современная продукция из металлопластика или полипропилена имеет стоимость, которая намного ниже, чем стоимость медных изделий. Более того, они легко монтируются даже незнающим человеком в короткие сроки, а также имеют срок службы, как минимум не меньший, чем у медного водопровода.

Таблица для перевода дюймов в миллиметры

Чтобы правильно рассчитать, надо знать, что по международным стандартам одни дюйм равен 2.54 сантиметрам.

Применяя таблицу, видно, что труба с диаметром в один дюйм равна 33.5 миллиметрам снаружи, и 25 миллиметрам эквивалентному диаметру.

Придерживаясь правилу перевода, при помощи калькулятора легко сделать вычисления. Если известно сечение изделия, можно правильно вычислить объем трубы.

Внимание! Практика показывает, что измерение в дюймах не равны миллиметровым значениям диаметра, потому что в маркировке указывают внутреннее значение сечения. В таблице последнюю цифру обозначают условным проходом, который имеет целое число

Поэтому делая измерения труб и переводя данные, следует округлять значения

В таблице последнюю цифру обозначают условным проходом, который имеет целое число. Поэтому делая измерения труб и переводя данные, следует округлять значения.

Самим делать вычисления переводов сложно, лучше обратиться за помощью к специалистам, либо применить данные таблицы.

Таблицы, помогающие перевести данные. Во время монтажа используют различный материал для труб. Это может быть сталь, пластик либо латунь и т.д. Все трубы имеют свою классификацию, единицу измерения.

Общими параметрами для труб являются:

1.внешний диаметр Дн.

2.внутренний диаметр Дв.

3.толщина стенок трубы h.

До недавнего времени сети строили из стальных изделий, для которых сделали единую схему, чтобы определить размеры.

Например, труба с полудюймовым диаметром соответствует 12.7 миллиметрам, это показатель внутреннего сечения. Данное значение содержит параметр пропускной возможности трубы, и также размер полудюймового трубопроката.

Снаружи такая труба имеет диаметр 2.1 сантиметр. В таблице указывают слово труба около значения резьбы, равной пол дюйму.

Имея данные трубы, можно легко определить необходимые объемы.

Это наглядно видно в таблице:

Размеры трубы, дюймы.	1/2	3/4	7/8	1	1,5	2
Внутренний диаметр.	12,7 мм	19 мм	22,2 мм	25,4 мм	38,1 мм	50,8 мм
диаметр резьбы, мм.	20,4-20,7	25,9-26,2	29,9-30,0	32,7 – 33,0	45,8 – 46,2	57,9 – 58,3

Данная таблица содержит значения диаметров, выраженные миллиметрами.

Существует вторая современная таблица переводов значений, по которой все диаметры обозначены дюймами, выраженные в инчах.

Справка! Разность в единице измерения появилась, когда в эксплуатацию вошли медные трубопрокаты в Европе в конце двадцатого века. В России трубы из метали измерялись в миллиметрах, а не в инчах. Данная метрика широко применяется до сих пор.

Способы и технологии изготовления

Различают 2 основные технологии изготовления, влияющие в конечном итоге на эксплуатационные характеристики трубопровода, сферу его применения, а также стоимость самих труб и фитингов к ним:

• Прокатное производство.
• Сварное производство.

По завершению трубы могут хромироваться, окрашиваться и покрываться полиэтиленовой или поливинилхлоридной оболочкой.

Прокатное производство

Прокатный (бесшовный) способ считается наиболее распространённым и обеспечивающим максимальную прочность труб. Суть технологии заключается в придании медной заготовке (гильзе) нужной конфигурации за счёт «холодного» прогона через вращающиеся вальцы специального трубопрокатного станка.

Именно прокатные трубы рекомендуются для обустройства водопроводов и отопительных контуров.

Сварное производство

Сварные трубы изготавливаются из листовой меди, накручиваемой на болванку прессовочного вала нужного размера и формы и свариваемой инертным газом в месте стыка. После сварки труба прокатывается на калибровочных валах, выравнивающих её и устраняющих продольную деформацию сварного шва.

Применение медных трубок

Коммуникации из меди являются достаточно распространенным решением для обустройства систем различного назначения. Благодаря своим свойствам они могут использоваться в качестве газопровода, топливного трубопровода, водопровода, а также в отопительных системах и промышленности.

В качестве элементов водопроводов различного предназначения медные изделия применяются исходя из длительности эксплуатационного срока, химической инертности к такому веществу как хлор, бактерицидным свойствам и коррозионной стойкости. При этом монтаж возможен как для единичного потребителя, так и для многоэтажных домов.

Для отопительных систем медные трубки хороши благодаря способности выдерживать скачки давления и температуру до отметки в 250 градусов. Такие характеристики объясняются высокой пластичностью коммуникаций. При использовании в теплых полах медные элементы не изнашиваются.

Применение медных топливных трубопроводов возможно в силу высокой герметичности установленной системы. Это же свойство позволяет выполнять разводку газопроводов, например, в квартирах.

Кроме того, медные трубки входят в конструкции различных гидравлических и тормозных систем, теплообменников, самолетов и грузовой техники, климатических контуров и т. д.

Медные трубы — это основа водопроводных, отопительных и прочих коммуникаций, в том числе и подземных
