Как сделать сэндвич трубу своими руками для дымохода

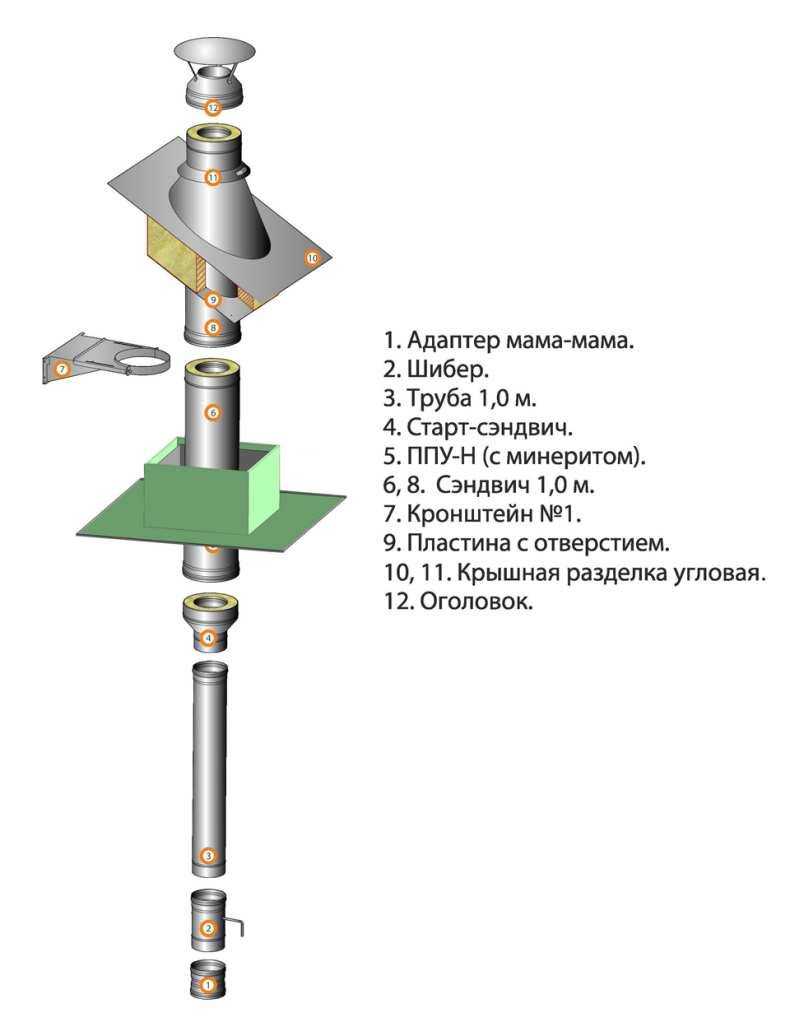

Порядок установки трубы сэндвич

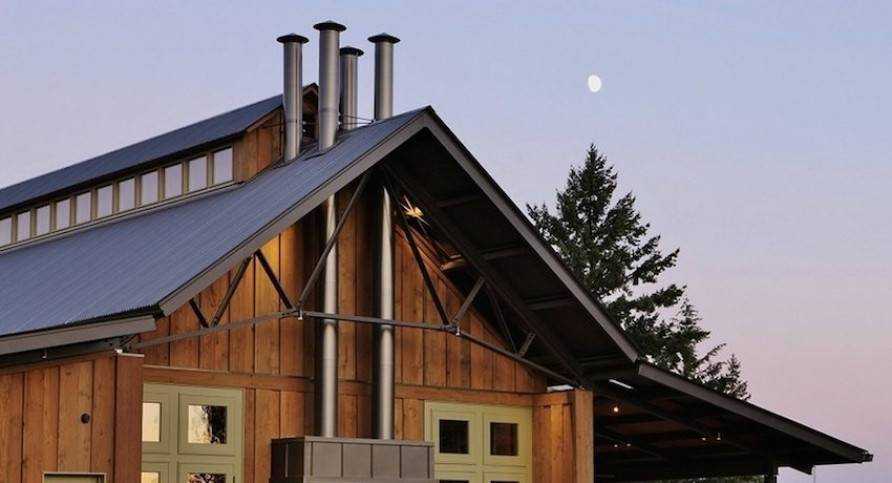

Разместить дымоход из сэндвич трубы можно либо через стену, либо через крышу – все зависит от особенностей строения и возможностей хозяев.

Установка через стенку производится, как правило, в тех случаях, когда произвести вывод трубы через крышу не представляется возможным, либо хозяева не желают делать лишние дырки в дорогом кровельном материале. Стоит отметить, что данная конструкция отличается большей безопасностью, ведь расположена она снаружи дома.

Особенности установки сэндвич трубы сквозь стену:

Однако намного чаще установку дымоотвода производят все-таки через крышу. Актуальным такой способ будет и в тех случаях, когда отопительное оборудование расположено посреди помещения, так что вывести трубу через стену невозможно и невыгодно.

Установку дымовой трубы сквозь кровлю всегда нужно начинать от печи, двигаясь вертикально.

Особенности данного способа монтажа следующие:

1. Запрещены любые выступы на конструкции трубы.
2. Максимальная температура внутри работающего дымохода не может быть выше 500 ℃.
3. При отводе трубы стоит проследить, чтобы угол не превышал 30º.
4. На всех наклонных секциях дымоотвода исключены любые инородные вкрапления или шершавость, иначе, они могут мешать свободному выходу угарных газов и дыма наружу.
5. Нельзя допустить, чтобы сечение вертикальных и наклонных отрезков трубы отличалось.

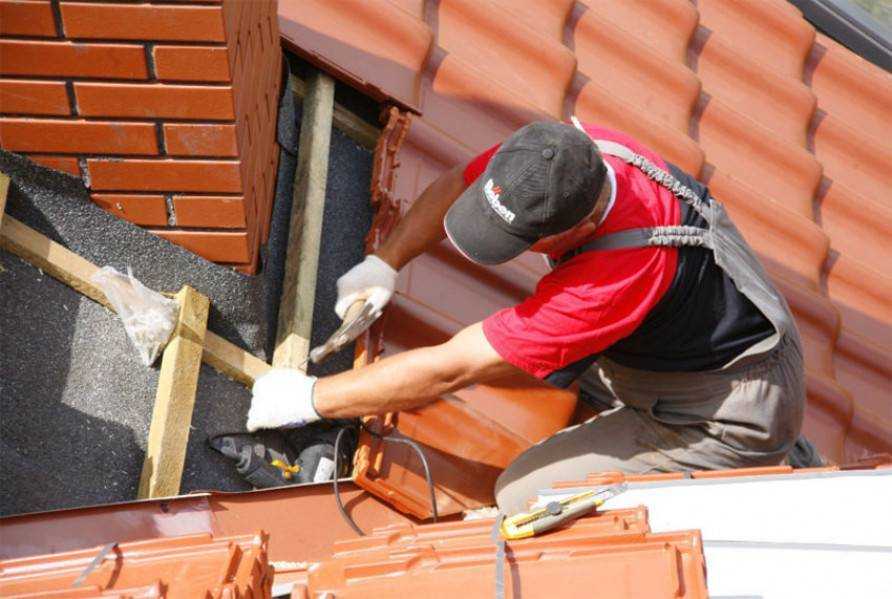

Стоит учитывать еще и материал, из которого изготовлена кровля дома. Если они горючие или имею слабую пожароустойчивость, то потребуется установка дополнительных устройств – искроуловителей. Их можно сделать из металлической сетки с размером ячейки 50×50 мм.

Ну и последний момент, на котором стоит остановиться. Согласно СНиП и строительным нормативам вблизи дымохода не должны проходить линии электропроводки, иначе очень велик шанс неконтролируемого возгорания. Так что не стоит пренебрегать этим правилом.

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

1. Труба должна быть не менее 5 м.
2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
3. Скорость движения газов по каналу (составляет 2 м/сек).
4. Высота дымохода.
5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

• для устройств мощностью до 3,5 квт — 140 х 140 мм;
• при 3,5–5,0 квт — 140 х 200 мм;
• при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Технология изготовления и монтажа дымохода из стали

Технология изготовления и монтажа не отличается особой сложность: главное не допускать пробелов при изготовлении комплектующих. Или просто купить готовые, чтобы не беспокоится о возможном пропуске в шве сварки.

Инструменты и материалы

Требуются инструменты для создания креплений и подгонки металлических деталей и отводов:

• Резиновая киянка
• Шруповерт для крепления кронштейнов
• Отвертка для затягивания хомутов на кронштейнах
• Рулетка для замеров.

Из комплектующих вам понадобится:

• Прямые трубы
• Отводы под требующимися углами
• Утеплитель
• Трубы большего диаметра под гильзы
• Детали для зонта
• Может понадобиться переходник с котла на дымовую трубу
• Кронштейны и хомуты для крепления трубы

Обращайте внимание на марку стали. Нужно, чтобы сталь была коррозионно устойчивой и огнеупорной. В идеале материал дымохода должен быть как можно более гладким внутри – это предотвратит появление сажи

В идеале материал дымохода должен быть как можно более гладким внутри – это предотвратит появление сажи.

Переходники и другие вспомогательные элементы для дымоходов из стальных труб

Расчеты

Рассчитывать необходимый объем комплектующих нужно с помощью рулетки. Длина берется по оси будущей трубы. Все отводы измеряются так, будто планируются под 90 градусов. Недостающая часть учитывается потом при помощи повышающего коэффициента. После этого получившуюся длину трубы увеличивают на 10-20 %. Если планируется использовать покупные отводы, то считается необходимое количество поворотов. На этом расчет окончен, остается правильно собрать приобретённые детали.

Правила сборки и монтажа

Стальные детали нуждаются в кронштейнах. Минимальное количество – 2. Один устанавливается внутри помещения и один снаружи. Кронштейны устанавливаются в первую очередь. Далее выполняется монтаж трубы от котла к крыше. Последний отсек монтируется с уже закрепленным болтом.

Небольшой совет: окончательно затягивать хомута на кронштейнах лучше после того, как вся труба уже смонтирована. Это значительно облегчит процесс установки. Так же стоит отметить, что утепление трубы нужно производить сразу в процессе гильзования. То есть нужно соблюдать следующий порядок действий:

• Выполняется отверстие в ограждении
• Вставляется гильза, то есть труба большего диаметра
• Через гильзу пропускается дымоход
• Отсек дымохода соединяется с предыдущим
• Пространство между гильзой и трубой заполняется утеплителем. При этом труба должна находиться строго по центру гильзы.
• Продолжается монтаж дымохода.

Кронштейн для крепления дымохода к стене

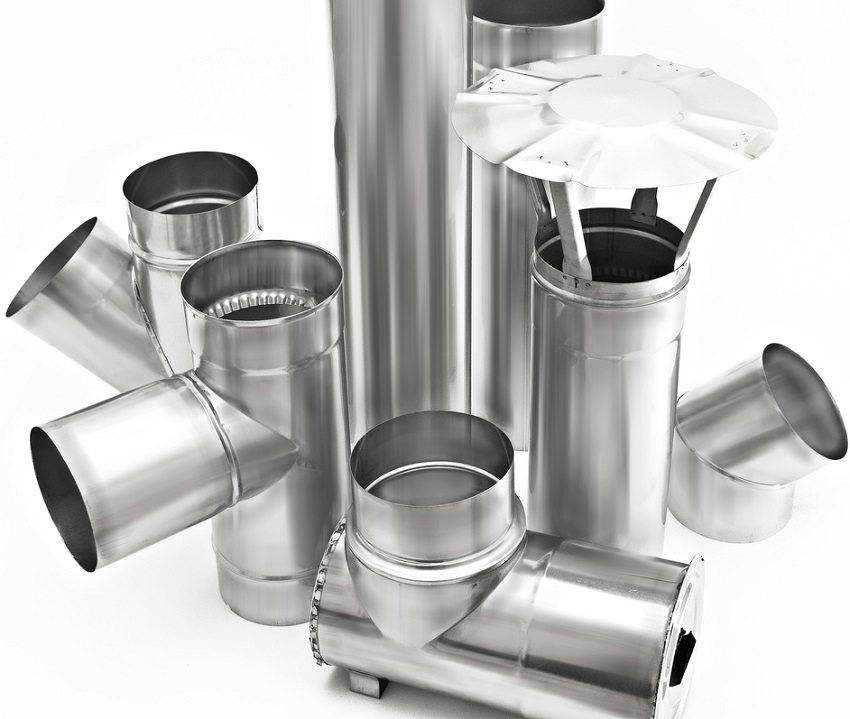

Виды соединительных элементов

Отопительное устройство, помимо сэндвич-труб, включает и иные фасонные детали, например:

• дымоход-конвектор, служащий для выхода продуктов сгорания за пределы постройки;
• колено, состоящее из нескольких частей, которые стыкуются между собой под соответствующим углом. С помощью колена можно изменять направление вывода продуктов сгорания;
• тройник, выполняющий функцию отвода конденсата и дыма, применяется очень часто;
• переходник, обеспечивающий стыковку некоторых труб, наиболее распространенный элемент;
• ревизия − для очистки конструкции от сажи;
• кагла, регулирующая тягу;
• розетта − для декорирования дымохода;
• флюгер и конус, защищающие отопительную систему от природных осадков;
• грибок из оцинкованного стального листа, предохраняющий дымоходную конструкцию от попадания в нее снега и дождя. Монтируется на самом краю выводящей трубы.

Все эти соединительные элементы могут иметь диаметры: 120, 150,200 мм и применяются в зависимости от конструктивных особенностей дымоходного устройства и иных факторов. Диаметр внутренней трубы всегда соответствует размеру сэндвич дымохода и его дополнительных изделий.

Этап третий. Крепление дымохода

Все колена и другие детали конструкции соединяются хомутами, а тройник дополнительно крепится еще и кронштейнами. В случае если верх конструкции не закреплен, то его дополнительно страхуют как минимум с помощью тех же растяжек. Дополнительное крепление стыковочных элементов выглядит примерно так: трубы фиксируются между собой посредством хомутов, а вот с прочими элементами (такими, к примеру, как переходник) тоже хомутами, но зато с двух сторон.

Обратите внимание! Кронштейн для дымоходной трубы при желании можно сделать собственноручно. Для этого берется пара уголков (5 и 3 сантиметра, соответственно) и все сооружается посредством электродрели, болгарки и болтов М-8 и М-10

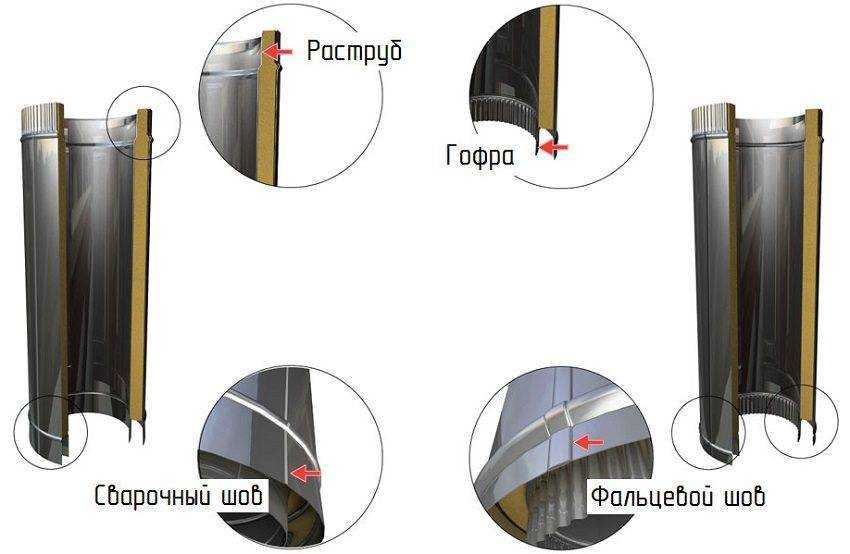

Как самому сделать сэндвич трубу для дымоходов?

Сэндвич труба собирается своими руками с использованием следующих материалов:

• лист нержавейки;
• теплоизоляционный материал;
• лист оцинкованной стали.

Утеплитель для таких конструкций должен соответствовать определённым характеристикам. В первую очередь — это пожароустойчивость. Толщина наполнителя, который будет заполнять пустоту между внутренней и внешней трубой, как правило, колеблется в пределах от 3 до 6 см. В некоторых случаях изоляционным материалом может служить керамзит или полиуретан.

Для изготовления трубы понадобится утеплитель, удобнее всего использовать готовую «скорлупу»

Сборка такой конструкции несложна:

1. Листы металла нужно свернуть, превратив их в трубы. Стыки свариваются или фиксируются специальными замками.
2. Затем на внутреннюю трубу, выполненную из нержавейки, наносится необходимый слой утеплителя.
3. Внутреннюю деталь помещают во внешнюю оцинкованную.

Однако такая сборка включает в себя ряд важных нюансов, на которые стоит обратить внимание:

1. Для того, чтобы увеличить пожароустойчивость конструкции, её рекомендуется монтировать в специальном защитном коробе. Такая установка исключит контакт сэндвич дымохода с перекрытиями кровли.
2. Для максимальной защиты короб заполняется огнеупорным теплоизоляционным материалом. В этом случае отлично подойдёт использование керамзита.
3. С внутренней стороны части трубы устанавливаются раструбами кверху.
4. Наружная труба монтируется путём надевания отрезка на конец предыдущего (с помощью раструбов).

После того, как сборка конструкции завершена, стоит задуматься о её установке. Для этого также нужно изучить поэтапную инструкцию, которая не позволит допустить ошибок и исключит аварии в системе.

Установка на трубе

Шиберная задвижка может быть установлена и на трубе. Для этого выбирается ее участок, на котором отсутствует утепление, в противном случае ее попросту заклинивает по причине расширения на фоне нагревания элемента. Специалисты рекомендуют располагать ее, не доходя до топки около 1 метра.

Предполагается следующий порядок действий:

1. Крепление первой части к патрубку с промазыванием мест стыка герметиком, отличающимся термостойкими свойствами.
2. Установка шибера на данный сегмент либо на тройник.
3. Размещение второго обрезка для трубы, который свяжет конструкцию с утепленными участками дымохода.

Благодаря плотному прилеганию всех элементов данной конструкции, не потребуется никаких дополнительных креплений. Техника установки подойдет для шиберов поворотных и для выдвижных. Иногда дополнительно предусматривается ограничитель поворота.

Установка шибера на трубе

Технология изготовления и монтажа дымохода из стали

Технология изготовления и монтажа не отличается особой сложность: главное не допускать пробелов при изготовлении комплектующих. Или просто купить готовые, чтобы не беспокоится о возможном пропуске в шве сварки.

Инструменты и материалы

Требуются инструменты для создания креплений и подгонки металлических деталей и отводов:

• Резиновая киянка
• Шруповерт для крепления кронштейнов
• Отвертка для затягивания хомутов на кронштейнах
• Рулетка для замеров.

Из комплектующих вам понадобится:

• Прямые трубы
• Отводы под требующимися углами
• Утеплитель
• Трубы большего диаметра под гильзы
• Детали для зонта
• Может понадобиться переходник с котла на дымовую трубу
• Кронштейны и хомуты для крепления трубы

Обращайте внимание на марку стали. Нужно, чтобы сталь была коррозионно устойчивой и огнеупорной. В идеале материал дымохода должен быть как можно более гладким внутри – это предотвратит появление сажи

В идеале материал дымохода должен быть как можно более гладким внутри – это предотвратит появление сажи.

Переходники и другие вспомогательные элементы для дымоходов из стальных труб

Расчеты

Рассчитывать необходимый объем комплектующих нужно с помощью рулетки. Длина берется по оси будущей трубы. Все отводы измеряются так, будто планируются под 90 градусов. Недостающая часть учитывается потом при помощи повышающего коэффициента. После этого получившуюся длину трубы увеличивают на 10-20 %. Если планируется использовать покупные отводы, то считается необходимое количество поворотов. На этом расчет окончен, остается правильно собрать приобретённые детали.

Правила сборки и монтажа

Стальные детали нуждаются в кронштейнах. Минимальное количество – 2. Один устанавливается внутри помещения и один снаружи. Кронштейны устанавливаются в первую очередь. Далее выполняется монтаж трубы от котла к крыше. Последний отсек монтируется с уже закрепленным болтом.

Небольшой совет: окончательно затягивать хомута на кронштейнах лучше после того, как вся труба уже смонтирована. Это значительно облегчит процесс установки. Так же стоит отметить, что утепление трубы нужно производить сразу в процессе гильзования. То есть нужно соблюдать следующий порядок действий:

• Выполняется отверстие в ограждении
• Вставляется гильза, то есть труба большего диаметра
• Через гильзу пропускается дымоход
• Отсек дымохода соединяется с предыдущим
• Пространство между гильзой и трубой заполняется утеплителем. При этом труба должна находиться строго по центру гильзы.
• Продолжается монтаж дымохода.

Кронштейн для крепления дымохода к стене

Противопожарная безопасность

Деревянное здание, в том числе выстроенное по каркасной технологии, требует внимательного отношения к соблюдению норм, защищающих его от риска возгорания при нарушении правильной работы печи или дымоходов, небрежности при эксплуатации, случайном воздействии огня и горящего топлива. Печь размещается таким образом, чтобы обеспечивались дистанцию между нагретыми поверхностями и конструкциями здания. При необходимости зона соприкосновения обшивается огнестойким листовым материалом, например, стальными листами, облицовывается керамической плиткой или кирпичом, эти работы могут выполняться своими руками даже без опыта в строительном деле.

Значительный риск представляют места пропуска дымохода через перекрытия и кровлю. Требуется соблюдать зазоры между трубой и сгораемыми конструкциями, рекомендованные строительными нормами. Это способно вызвать затруднения, поскольку шаг несущих элементов может оказаться меньше необходимого и выполнение норм потребует изменения узлов или специальных мероприятий. Выпуск трубы должен делается выше конька крыши, чтобы при сильном ветре искры не проникали в зазоры кровельного покрытия и оборудован защитной отделкой из жести.

Монтаж дымохода

Устройство дымохода в частном доме начинается с закладки фундамента. Сначала вырывается котлован, который соответствует размерам дымохода. Глубина котлована составляет около 30 см. На дно ямы засыпают слой щебня с гравием, а затем слой песка. Толщина этих слоев должна быть примерно равной (то есть по 15 см). Щебень и песок утрамбовывают и выравнивают.

После подготовки «подушки », можно приступать к заливке цементной стяжки. Делать это рекомендуется жидким раствором, так как в этом случае достигается лучшее выравнивание поверхности. Затем следует подождать, пока стяжка полностью застынет и только после этого приступают к непосредственной кладке дымохода. Сперва кладут первый слой кирпича. Затем выводятся углы с использованием уровня или отвеса.

Кладку поднимают до уровня, на котором следует соединить рукав дымоотвода. С печью он соединяется с помощью металлических уголков. Свободные концы уголков вставляются в дымоход. Место соединения тщательно промазывают глиняным раствором. Рукав организовывают подобно стенному дымоходу. Далее продолжают нормальную кладку кирпича.

Коробы и кожухи для труб

① Выбирайте любую базовую модель на нашем сайте или нарисуйте свой эскиз.

② Определитесь с цветом по RAL или RR >>

④ Договоритесь с менеджером о форме оплаты и сроках изготовления

⑤ Заказ можно забрать в одном из наших офисах или заказать доставку на ваш объект

Р. S. Можно вызвать нашего специалиста для замера и последующего монтажа

В наличии следующие цвета:

RAL 1014	RAL 5005	RAL 7024
RAL 1015	RAL 6002	RAL 8017
RAL 3005	RAL 6005	RAL 9003
RAL 3009	RAL 7004	RAL 9004
RAL 3011	RAL 7005	RAL 9006
RR 32	RR 11	RR 29

Другие цвета и покрытия — под заказ

Если вы выбираете цвет из складских позиций, то планки (доборные элементы и отливы) можно забрать на следующий день. Заборные колпаки и дымники делаем в течение 5 рабочих дней. Если цвет заказной, то срок изготовления индивидуальный, но в любом случае увеличивается на 1-3 недели за счёт доставки материалов.

Возможна порошковая покраска в любой цвет RAL в том числе с дополнительными эффектами.

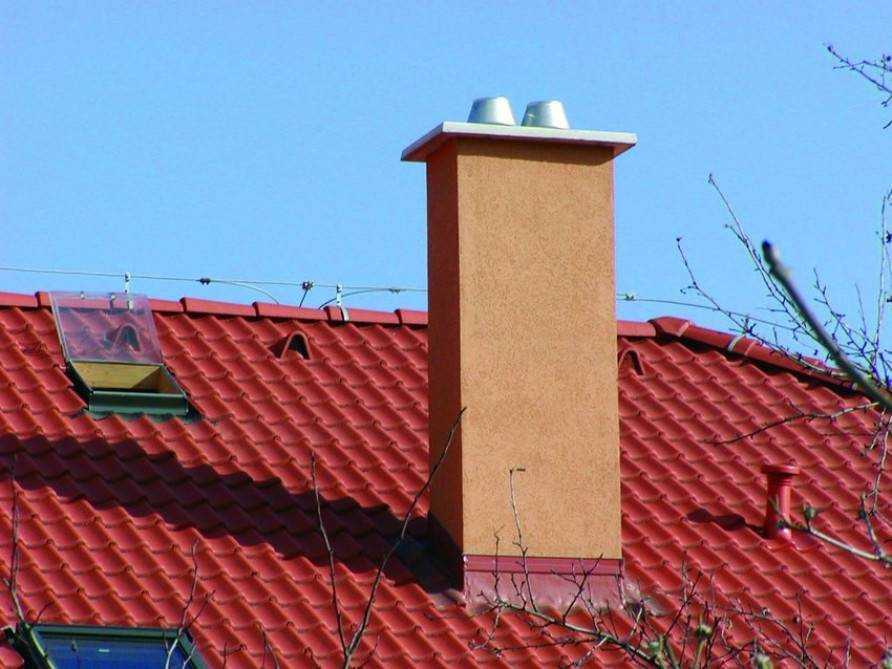

Что такое фальш-труба

Кожух (или фальш-труба) – это специальная металлическая облицовка основной кирпичной трубы. Его можно установить поверх кирпичной кладки трубы, чтобы защитить трубу от негативного воздействия внешней среды. Кожух устанавливают по нескольким причинам, например: Для того, чтобы привести разрушающуюся трубув более презентабельный вид.

Кожух как бы опоясывает трубу со всех сторон и тем самым позволяет продлить ей срок службы. Кожухи для труб дымохода станут идеальным решением в данном случае. Если нет возможности сделать кирпичную кладку трубы, можно установить фальш-трубу. Тогда такая труба будет смотреться эстетично и придаст всей кровле завершенный вид.

Например, если крыша медная, то кожухи для труб дымохода можно сделать медными.

Защитные кожухи для труб могут быть выполнены из разных материалов, быть любого цвета и фактуры.

Какие бывают защитные кожухи для труб дымохода

Оцинкованный кожух для труб

Прослужит очень долго. Такой кожух огнестоек и пожаробезопасен. Такая труба быстро разогревается, что обеспечивает хорошую тягу. Кроме того, его просто устанавливать.

Гофрированный короб для труб дымохода

Очень удобен при монтаже. Его можно изгибать и придавать нужную форму. Обычно изготавливается из нержавейки. Устойчив к перепадам температур, ему не страшна коррозия.

Кожух для изоляции труб

Может быть оцинкованным, алюминиевым, нержавеющим. Такой металлический кожух имеет целый ряд преимуществ. Например, он полностью готов к установке, его легко монтировать, обладает долговечностью и эстетичностью.

Заказать защитный кожух на трубу лучше всего у профессионалов, с которыми можно связаться через сайт в интернете. Там же можно будет посмотреть фотографии готовой продукции и почитать отзывы других покупателей.

Спроектированные нами кожухи герметично защитят трубу и придадут красивый внешний вид всей крыше. Кожухи для труб прекрасно подходят к любым конструкциям кровли; будь то металлические, профильные, мягкие кровли, медные или оцинкованные покрытия крыши, натуральная черепица.

Заказать фартуки и кожухи для труб

По вашему  желанию мы производим замер, дизайн, проектировку, заказ необходимых материалов, как по России, так и за рубежом (при необходимости), осуществляем доставку и монтаж под ключ.

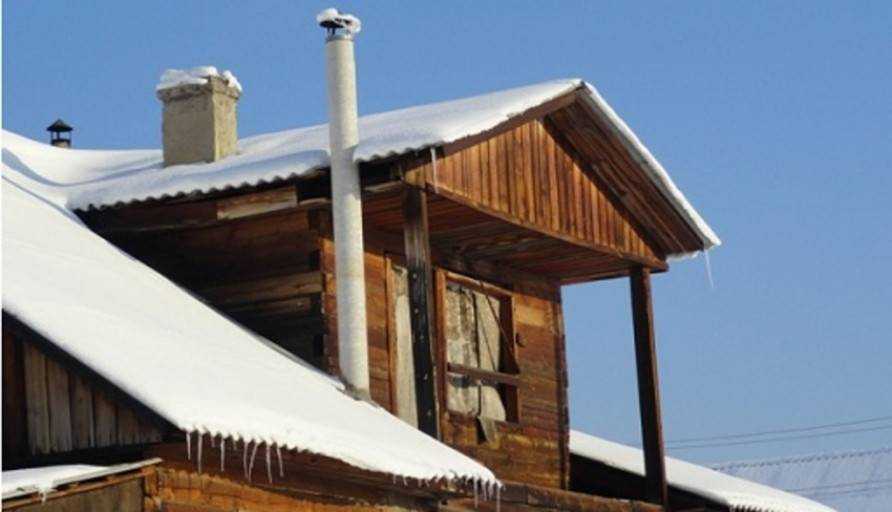

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

• Трубы;
• Тройники;
• Колено для изгиба трубопровода в нужном направлении;
• Опора для дымохода;
• Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
• Тройник с ревизией, т.е. дверкой для прочистки дымохода;
• Сборник конденсата с носиком за его удаления.

Дымоход из сэндвич-трубы самостоятельно

Сэндвич труба хороша тем, что не нужно заморачиваться с утеплением труб и правильным монтажом гильз. Достаточно просто пропустить трубу сквозь ограждение и дымоход готов. Но при этом самостоятельно качественную сэндвич-трубу изготовить куда сложнее, но и это возможно при определенных усилиях.

Материалы для конструкции

Материалами служат сами сэндвич трубы и комплектующие

При покупке особое внимание стоит уделить соединительным деталям. Если же вы решили изготовить все расходники самостоятельно, то главное понять принцип изготовления основной трубы. Пошагово процесс выглядит так:

Пошагово процесс выглядит так:

Изготовление с помощью сварки внешних и внутренних труб

Обратите внимание, что внешние трубы выполняются из нержавеющих сортов стали, а внутренние из оцинкованных. Это необходимо для того, чтобы защитить внешнюю поверхность от воздействия погодных условий, а внутреннюю от агрессивной среды, создаваемой дымовыми газами.
Следующий этап это вырезание из листов нержавеющей стали центрирующих колец. Кольца должны иметь внутренний диаметр равный внутренней трубе и внешний диаметр равный внешней трубе.
Производится укладка утеплителя

Для этого на внутреннюю трубу надевают два центрирующих кольца, между которыми зажимается лист утеплителя.
На утепленную внутреннюю трубу надевается внешняя труба.

Кольца должны иметь внутренний диаметр равный внутренней трубе и внешний диаметр равный внешней трубе.
Производится укладка утеплителя. Для этого на внутреннюю трубу надевают два центрирующих кольца, между которыми зажимается лист утеплителя.
На утепленную внутреннюю трубу надевается внешняя труба.

Самодельная сэндвич-труба

Изготовление дополнительных деталей

По тому же принципу изготавливаются отводы, только длина секций будет задаваться не шириной листов утеплителя, а длинной прямых частей отвода.

Отдельное внимание стоит уделить соединительным частям

При монтаже сэндвич панелей важно, чтобы слой утеплителя не прерывался. Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.. Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.

Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.

Сборка дымохода и монтаж

Сборка дымохода производится по тому же принципу, что и монтаж стального дымоотвода. Только при прохождении ограждения нет необходимости устраивать гильзу. Вот и все отличия.

Советы по устройству внутренней трубы

Внутренней трубой называют трубу, которая проходит в помещении. Проблема в том, что сэндвич-трубы сами по себе достаточно громоздки и потому смотрятся не очень уместно в помещении. Если это техническое помещение с котлом, то эстетика не играет особой роли, но если это жилые помещения, то лучше сделать внутреннюю трубу из стали.

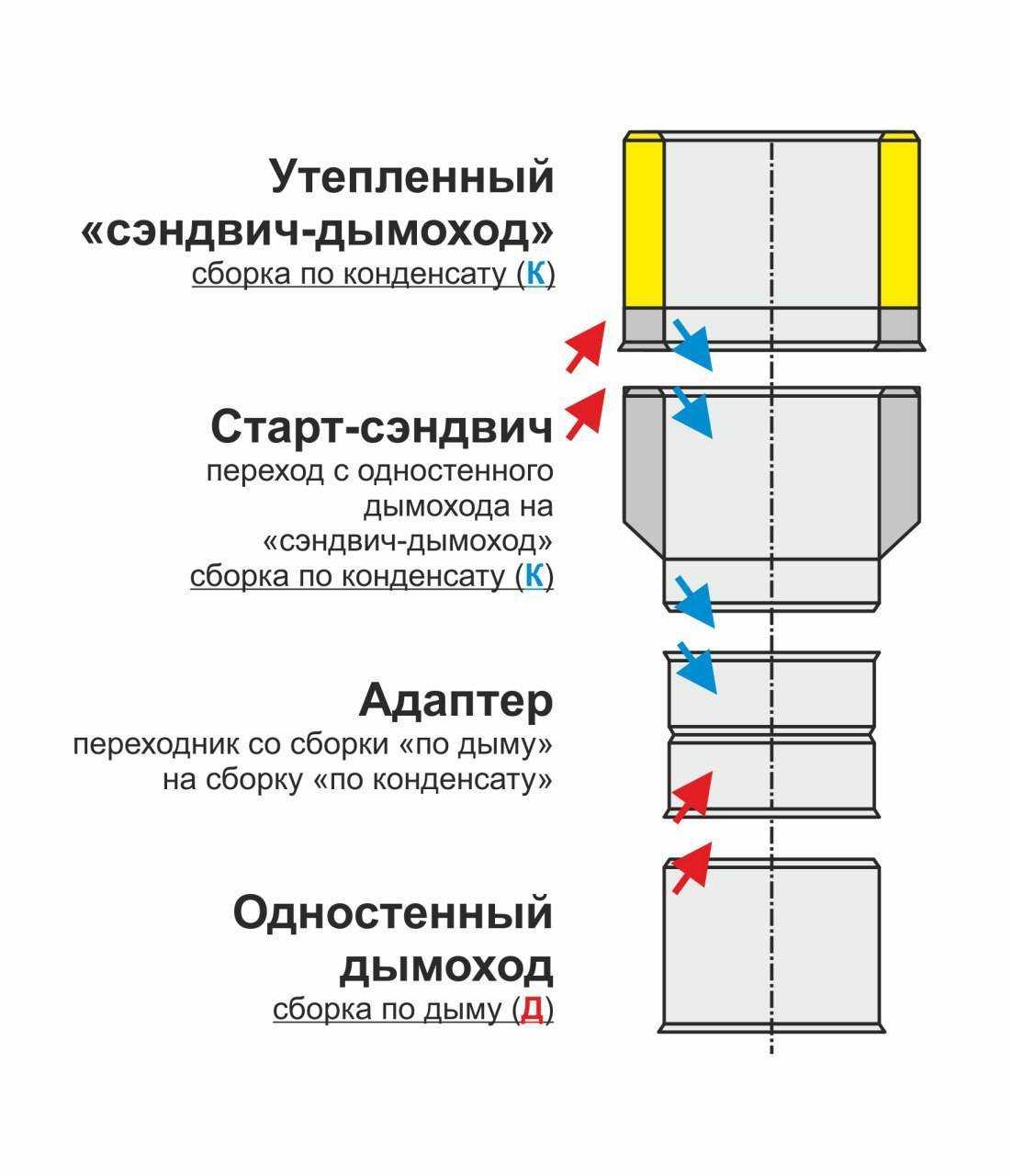

К счастью, этот вопрос уже давно обдуман производителем расходников и существуют специальные переходники со стальной трубы на сэндвич-трубу.

Чем утеплить трубу дымохода из асбеста?

Сейчас во многих частных домах можно увидеть конструкции из асбестовой или асбестоцементной трубы. Они имеют два неоспоримых преимущества: низкую цену и негорючесть. Их эксплуатация не обходится без стандартного утепления на крыше. Чем следует утеплить печной канал такого вида? Для этих целей мастера кровельного дела стандартно используют минеральную вату.

Своими руками провести эту процедуру несложно. На первом этапе таких работ проводится очистка стояка от пыли и мусора. Для монтажа утеплителя изготавливается специальный кожух из оцинковки, который в диаметре на 6 см больше, чем сам дымоход. Конструкция должна состоять из нескольких кусков, которые монтируются друг на друга. Рекомендуемая длина таких частей — не более 1,5 м. При установке изоляция из минеральной ваты первоначально утрамбовывается в нижней части кожуха. Затем надевается второй элемент, и проводятся такие же работы с утеплением по всей длине печной асбестовой трубы.

Монтаж утеплителя позволяет избежать скопления конденсата, смешанного с кислотными остатками, сильных перепадов температурного режима и потерь тепла,а также помогает увеличить срок эксплуатации кровли. Утепление повышает эффективность эксплуатации колонки и газового котла.

Чем утеплить трубу дымохода: асбестоцементная труба

Чем утеплить трубу дымохода, выполненную из металла?

Для чего нужен дымоход, мы разобрали. Теперь давайте поймем, чем лучше утеплять конструкцию, выполненную из железной или стальной трубы на улице и в доме. Сейчас во многих строительных магазинах нашей страны продаются готовые сооружения, выполненные из нержавейки с диаметром трубы 150 мм. Конструкции таких приспособлений стандартно имеют две трубы и утеплитель. Их остается только установить.

В утеплении «нуждаются» самодельные печные каналы. Своими руками провести такую процедуру вполне возможно. Для этого вставляем меньшую нержавеющую металлическую трубу в большую. В образовавшееся пустое пространство засыпают специальный материал: минвата или базальтовая вата. Так получается коаксиальный дымоход. Для выполнения таких работ мастерам потребуются следующие инструменты: рулетки, шуруповерты, перфораторы, болгарки и т.д. Главные преимущества этого металлического канала:

Трубы для дымоходов из нержавейки

Нержавеющая сталь — актуальный материал, нашедший применение в различных конструкциях, в том числе в производстве дымоотводных каналах. Использование нержавеющей трубы для дымоходов практически во всех видах отопительного оборудования обусловлено стойкостью материала к воздействию коррозии и агрессивной среды, образующейся в результате конденсирования водяных паров отводимых продуктов.

Одностенные дымоходы из нержавеющей стали

Однако не все виды стали можно использовать для дымоотводных конструкций. Выбор марки стали, подходящей для дымоходов, зависит от температуры отвода продуктов: до 400°С используют хромоникелевую сталь AISI 304, 321, до 800°С — жаростойкая хромоникельмолибденовая сталь марки AISI 316. Что касается оцинкованной или черной стали, они не обладают антикоррозийными свойствами и в качестве дымоходов быстро прогорают.

Неоспоримыми преимуществами стальных нержавеющих труб для дымохода являются:

• легкий вес — способствует удобству сборки и не требует возведения фундамента;
• модульность систем — огромное количество труб и фасонных деталей различного диаметра позволяет собрать конструкцию не только в доме новой постройки, но и в обжитом помещении;
• простота монтажа — качество соединительных элементов гарантирует газоплотную сборку безошибочной конструкции. Кроме того, такие дымоходы можно отклонять от вертикального состояния для обхода всевозможных препятствий;
• гладкость внутренней поверхности;
• стойкость к прогоранию — способствует длительной эксплуатации дымохода;
• тонкостенность трубы — позволяет системе быстро нагреваться при запуске, снижая образование конденсата и обеспечивая хорошую тягу.

Сэндвич труба для дымоходов

Выпускаются стальные дымоходы в двух вариантах:

• одностенные (однослойные, одноконтурные) — такие системы дымоотвода предназначены для использования в отапливаемых зданиях, присоединения котла к существующей системе дымоотвода или для ремонта и восстановления старого дымохода путем санации;
• двухстенные (трехслойные, двухконтурные, сэндвич-трубы) — в конструкции сэндвичных труб для дымохода имеется теплоизоляционный слой, расположенный между двумя трубами разного сечения. Такое устройство труб делает возможным монтировать их и внутри, и снаружи здания без устройства утепления. Изоляцию производят лишь в местах проходов дымохода через потолок, стену или перекрытие.

Производители и цены

По отзывам покупателей и строителей, рекомендуется покупать продукцию нескольких отечественных и зарубежных производителей:

1. Компания «Балтвент» выпускает только качественные трубы и фитинги, благодаря проверке качества на протяжении всего цикла производства и практически полной автоматизации. Налажен выпуск стальных, нержавеющих и эмалированных деталей дымоходов.
2. Завод «Вулкан» специализируется на производстве деталей дымоходов для всех видов печей, каминов и котлов. Такие конструкции, дополнительно оснащаются водогрейным устройством, которое устанавливается непосредственно на дымоход.
3. Итальянский производитель «Буфилл» выпускает вентиляционные устройства на протяжении столетия. Товар сертифицирован и соответствует всем требованиям СНиПа и ППБ.
4. Российская компания «Феррум» выпускает детали для мощных установок, работающих на газе и твердом топливе.
5. Фирма «Теплов и Сухов» производит сэндвич дымоходы для бань, частного и многоквартирного строительства.

Цена на сэндвич трубы для печи зависит от множества факторов. Для расчета конструкции частного дома, за основу принимается длина дымохода в 5 м. В среднем, качественные детали или полный комплект от ведущих производителей обойдется в 20000 рублей.

Но можно найти в интернете трубы, стоимость которых всего 280 р за погонный метр. Поэтому рекомендации и выбор зависят от суммы, которую вы готовы затратить на покупку деталей. Причем, если вам понадобятся сэндвич трубы под цвет вашей крыши, такая покупка изначально будет стоить дороже на 20%.

Правила вывода на крышу

Продолжить сборку отвода для дыма типа «Сэндвич» предстоит через кровлю. Есть такой элемент – крышная разводка (разделка). Эта специальная конструкция, которую нетрудно будет купить в специализированном магазине для реализации стройматериалов.

До того, как провести правильный выбор предстоит замерить угол, в соответствии с которым наклонена стропила.

• После предварительного проведения разметки, в кровельной части проделывается отверстие. Его диаметр должен позволять трубе свободно входить и выходить.
• Разделку по краям необходимо заправить либо под конек, либо под материал кровли. Фиксация листа под крышей проводится с внутренней стороны.
• Теперь необходимо соединить с разделкой трубу для дымоотвода и установить фартук. Дымоход потребуется нарастить таким образом, чтобы он стал необходимой длины.

Заключительным этапом считается установка на трубу, как грибка, так и искрогасителя.

Выводы и полезное видео по теме

Подробнее о том, как грамотно собрать надежный дымоход из модульных сэндвич труб, можно просмотреть в видеоролике:

Самостоятельная установка дымохода из сэндвич труб потребует от пользователя изучения некоторых нюансов и тонкостей. Но зато, правильно выполнив работу, можно быть уверенным в безопасности своей семьи и себя.

У вас есть опыт сборки дымохода из сэндвич труд? Вы своими руками выполнили монтаж такого дымохода? Поделитесь своим опытом с домашними мастерами-новичками — напишите в блоке , с какими сложностями вам пришлось столкнуться при установке, как долго вы уже им пользуетесь и как ухаживаете за своим дымоходом.
