Какие трубы лучше для теплого водяного пола
При выборе трубы для водяного тёплого пола следует рассмотреть всю совокупность их параметров. Рассмотрим трубы для тёплого пола в порядке их наибольшей пригодности:
Металлопластик PEX-AL-PEX. Трубы в целом недороги, просты в установке. Так же имеют достаточно большой срок эксплуатации. Обладают хорошей теплопередачей и пониженной удлиняемостью.
Сшитый полиэтилен. Имеет практически все преимущества пред идущего, кроме более низкой теплопередачи и повышенного температурного расширения.
Термостойкий полиэтилен. Более низкая цена в сравнении с другими вариантами. Главный недостаток — это увеличенная проницаемость кислорода. В случае сильного перегрева срок эксплуатации изделия снижается.
Медная труба
Оптимальный вариант для устройства тёплого пола, если не брать во внимание высокую стоимость.
Гофра из нержавеющей стали оптимально подойдёт для коротких отрезков.
Некоторые особенности легких теплых полов
Для опорного слоя легкого теплого пола применяются листы полистирольных плит либо полоски ДСП (или дерева). На основание укладывают теплораспледелительные пластины из металла, которые имеют пазы для прокладки греющих труб. Несущий завершающий слой выполняется из гипсоволокнистых листов (ГВЛ).
Для укладки «легкого» пола нет необходимости применять цементную стяжку: трубы укрываются готовыми плитами из искусственных материалов
Достоинствами системы являются:
- тонкость: от 3,5 до 6,0 см;
- легкость: до 30 тыс. г/м2;
- скорость: нет необходимости ждать затвердевания стяжки;
- отсутствие трудозатрат по заливке бетоном;
- возможность установки во временных помещениях;
- простота сборки/разборки.
Подобные системы находят применение при:
- реконструкциях (когда необходимо новое покрытие настелить на старое);
- ограниченной высоте помещений;
- критических сроках монтажных работ;
- труднодосягаемости мест установки для доставки бетона;
- ограничениях по нагрузкам на имеющиеся перекрытия.
Потребители все же отдают предпочтение традиционному полу с бетонной стяжкой, поскольку легкие системы характеризуются низкой теплоотдачей и высокой стоимостью установочных работ.
Так, показатели теплоотдачи не превышают 50-60 Вт/м2. В большинстве случаев этого недостаточно для полноценного обогрева помещения. Теплым остается только пол, а функция отопления должна быть переложена на иной источник. Кроме того, установка системы требует владения определенными навыками, что приводит к удорожанию процесса.
Теплый пол является сегодня достаточно распространенным методом отопления дома. От того, какие трубы использованы для его устройства зависит долговечность, экономичность и эффективность системы.
Принцип действия систем обогрева помещений
Основным видом передачи тепла при обогреве рабочего либо жилого помещения традиционными системами (фанкойлами, конвекторами и радиаторами) является конвекция. От нагревательного элемента теплый воздух поднимается к потолку. По мере охлаждения он опускается вниз, где затягивается в радиатор. Далее цикл повторяется.
Системы теплого пола, а именно трубы, лежащие в их основе, не создают конвекции. Воздух прогревается по всей поверхности и внизу теплее, нежели у потолка. Еще одним отличием от радиаторного отопления является низкая температура теплоносителя. Тепловой поток 0,04-0,15 кВт с 1 м2 площади можно получить при температуре теплоносителя около 30-50 градусов.
Расчет количества труб и схемы укладки
Определившись, какие лучше купить трубы для монтажа теплого пола, следует рассчитать их количество. С этой целью вычерчивают схему укладки:
- на листе миллиметровой бумаги в масштабе строят план комнаты;
- схематически наносят предметы крупногабаритной мебели и бытовой техники – под ними монтировать трубы не рекомендуется;
- на свободной площади чертят контур согласно выбранной схеме.
Существуют следующие основные варианты схем водяных контуров теплого пола:
- «Змейка». Трубу прокладывают сначала вдоль периметра комнаты, а затем – параллельно одной из стен и в конце приходят к начальной точке. Спроектировать и реализовать эту схему несложно, однако для нее характерен серьезный недостаток. Пока теплоноситель последовательно, по змейке, проходит через всю комнату и возвращается к коллектору, он успевает остыть. Участок пола, приближенный к врезке, нагревается гораздо сильнее, чем удаленный.
- «Улитка» или «спираль». Труба все время повторяет контуры периметра, двигаясь к центру. После достижения центральной точки труба возвращается к коллектору. Во время монтажа контур укладывают с двойным интервалом, чтобы было место для обратного хода. В этом варианте тепло более равномерно распределяется по полу.
«Улитка» предполагает лишь один резко очерченный изгиб – в середине схемы. Поэтому можно использовать жесткие трубы, имеющие большой радиус изгиба.
Возможны различные варианты основных схем укладки теплого пола
При проектировании делают промежуточные замеры, чтобы не выйти за пределы максимальной длины контура, зависящей от диаметра трубы (таблица 1). Большую комнату делят на несколько секторов, для каждого из которых разрабатывают отдельный контур, подключаемый к общему коллектору. В этой ситуации бывает целесообразно использовать комбинированную схему: большую часть помещения уложить «улиткой», а остаток – змейкой.
В процессе составления плана укладки труб учитывают следующие моменты:
- от стен делают отступ 15-20 см;
- шаг между соседними линиями контура может быть переменным – чаще всего достаточно 15-30 см, а на участках с большими теплопотерями интервал уменьшают до 10-15 см.
По готовому чертежу замеряют общую длину всех контуров, умножают на масштаб и получают необходимый метраж трубы.
Как выбрать трубы для устройства теплых полов, об их плюсах и минусах, также подробно рассказано в видео.
Требования к трубам, соотношения размеров
К вопросу о том, какую трубу лучше использовать для теплого пола, следует отнестись со всей серьезностью: это объясняется специфическими условиями работы водяной системы отопления. Материал должен быть только новым и соответствовать целому перечню технических требований.
1.Удельный вес, технология изготовления. Не допускается монтаж «подпольного» обогрева из стальных водогазопроводных труб, даже если они произведены из нержавейки. СНиП (Строительные Нормы и Правила) запрещают использование сварных труб в закрытых системах теплого пола. Запрет действует независимо от разновидности шва (прямой он или спиральный).
Еще один минус труб, изготовленных из стали – большой вес. «Пирог» теплого пола, включающий бетонную стяжку, и без того имеет внушительный вес. Стальной контур резко увеличивает нагрузку на перекрытие.
2. Стойкость к внешним воздействиям. Именно от нее зависит долговечность контура, заливаемого бетоном. Монолит после застывания становится мощным накопителем и распределителем тепла (варианты с использованием «сухой» стяжки менее эффективны). Единственный минус: диагностика при поломках сложна, замена отдельного участка трубопровода практически невозможна. При порыве систему придется демонтировать целиком.
Чтобы избежать подобных неприятностей, выбирают трубы из химически инертного, термостойкого материала (должен выдерживать 90-95 оС), полностью защищенного от коррозии, с гладкой внутренней поверхностью, не склонной к образованию известковых отложений. Идеальный выбор – труба со специальной защитой от кислородной диффузии.
3. Прочность. С внешней стороны на стенки давит стяжка, изнутри – теплоноситель. Хотя критические показатели давления маловероятны, труба должна быть рассчитана на 10 бар (на случай экстремальных скачков).
4. Достаточная длина. Контур должен быть цельным, поскольку любые соединения (муфты, фитинги, сварка) – это потенциальные места протечек. Не обнаруженный вовремя порыв приводит к затоплению соседей снизу или к короткому замыканию в электросети. Еще один аргумент против стыков – большая вероятность «зарастания» труб и засорения системы в этих местах.
Длина контура определяется расчетным путем. Обычно материал для теплого пола поставляется в бухтах и отпускается в погонных метрах. Пластичность позволяет придать трубе криволинейную форму с изгибами нужного радиуса.
Размеры труб
Самые популярные диаметры контура – 16 и 20 мм, значительно реже применяется материал ∅ 25 мм. Решая, какая лучше труба для теплого водяного пола, учитывают следующее:
- чем меньше диаметр, тем больше гидравлическое сопротивление и меньше способность к теплообмену;
- при увеличении диаметра приходится наращивать толщину стяжки – в результате поднимается уровень пола (это не всегда возможно), увеличивается нагрузка на перекрытие.
Пример устройства водяного пола с пенополистиролом
От выбранного диаметра зависит предельный метраж контура. При увеличении длины трубы гидравлическое сопротивление жидкости растет и может превысить технические возможности циркуляционного насоса. Создается эффект «запертой петли»: насосный агрегат качает теплоноситель, а он стоит на месте.
В таблице 1 указаны рекомендуемые соотношения диаметров и предельных показателей длины контура.
Таблица 1
| Диаметр трубы, мм | Максимальная длина контура, м |
| 16 | 60-70 |
| 20 | 80-90 |
| 25 | 100-120 |
Если максимальной длины одного контура недостаточно, то рекомендуется использовать дополнительные контуры.
Водяной теплый пол из нескольких контуров
Проверка качества сборки системы
Перед заливкой стяжки из бетона выполняется опрессовка труб. К этому моменту должен быть установлен распределительный коллектор теплых полов, и все нагревательные контуры должны быть к нему подключены. Далее каждый из контуров по отдельности заполняется водой, пока не будет вытеснен весь воздух.
Все контуры будущей системы сводятся к коллектору; он монтируется после того, как трубы закреплены на полу
Если теплый пол собран на основе металлопластиковых труб, то опрессовка производится на 1 сутки холодной водой с давлением 6 бар. При неизменности значения давления считается, что испытание выдержано. Заполненные трубы можно заливать бетоном.
Если система собрана из труб из сшитого полиэтилена, то она нагружается давлением, которое в 2 раза выше рабочего, однако, не меньше 6 бар. При этом его значение начинает падать. Через 30 минут следует восстановить давление опрессовки. Процедура проводится 3 раза, а после последней докачки система оставляется на сутки. Испытание считается успешным, если через 24 часа падение давления составило не более 1,5 бар и нет утечек.
Какая бы труба не использовалась для теплого пола, проверка системы может выполняться максимальной рабочей температурой. Для этого необходимо на полчаса разогреть ее до 80-85 градусов. Процедура применима после испытаний давлением холодной воды.
Обжимной способ
Для обжимного соединения не потребуется приобретать отдельные инструменты. Используют фитинги, пресс-кольцо, и ключ.
Для того чтобы удалить неровные края необходим труборез. Для увеличения внутреннего диаметра трубы предназначается калибровка с зенкером. Как выполнить обжимное соединение?
- Края труб должны быть ровными. Для этого от конца изделия отмеряют 2-3 см, устанавливают отметку. По данной отметке труборезом формируют правильную фаску; удаляют часть контура.
- Фитинги выбирают в зависимости от размера диаметра контура, но соединительные элементы имеют круглые резиновые вставки-уплотнители. Чтобы не произошла их деформация, необходимо немного увеличить диаметр трубы. Для этого используют калибровку с зенкером. Инструмент вставляют внутрь контура, выполняют поворотные движения. С внутренней поверхности снимается стружка. При этом увеличивается диаметр.
- На трубу надевают обжимное кольцо.
- Вставляют фитинг.
- Напрессовывают кольцо на фитинг. Прикручивают обжимную гайку вручную. В дальнейшем используют 2 ключа. Один предназначается для удерживания фитинга, другой для закручивания напрессовочной гайки.
- Проверяют узел металлопластиковых труб.
Рекомендуем: Как уложить тёплый пол под ламинат на бетонный пол?
Данный способ соединения используют чаще всего. Монтаж выполняется быстро, не требуется дорогостоящего оборудования. Обжимная гайка надёжно удерживает контур из металлопластика.
Пресс-обжим с электрическим опрессовывателем
Для того чтобы соединить отдельные участки магистрали с помощью пресс-обжима используют электрический опрессовыватель. В комплект входят насадки с отверстиями, которые соответствуют определённому диаметру трубы для «тёплого пола». Опрессовку проводят следующим образом:
- выполняют подготовительные работы: формируют фаску и увеличивают диаметр изделия с помощью калибровки с зенкером;
- устанавливают фитинг;
- на один конец надевают прессовочное кольцо;
- к инструменту присоединяют насадку; она выполнена в форме щипцов; их разъединяют, вставляют трубу;
- подключают инструмент к электрической сети;
- соединяют щипцы; послышится щелчок;
- удерживают их на месте 2-3 сек.;
- разъединяют щипцы, проверяют место опрессовки.
Монтаж выполняется быстро. Магистраль соединяется надёжно, выдерживает высокое давление теплоносителя, протечек не возникает. Недостатком является использование дорогостоящего оборудования. В
место электрического опрессовывателя можно работать гидравлическим инструментом. Стоит он дешевле, но для опрессовки необходимо приложить физические усилия.
Пресс-обжим с гидравлическим устройством
Гидравлический опрессовыватель представляет собой щипцы. На них устанавливаются насадки для труб определённого диаметра; они имеют форму полукруга; используют насадки парами.
Размер диаметра указан на поверхности изделия. Один полукруг располагается на теле щипцов, другой на головке. Насадку вставляют в пазы до щелчка.
- Проводят подготовительные работы: формируют фаску и увеличивают диаметр.
- Надевают опрессовочную гайку, вставляют фитинг. На фитинге имеются отверстия. По ним определяют правильность расположения трубы.
- Укладывают место соединения на тело щипцов, закрывают головку.
- Увеличивают ручки опрессовывателя. Это позволит повысить нагрузку во время обжима. Ручки находятся под углом 1800.
- Соединяют ручки. При этом щипцы сжимаются. Фитинг и кольцо соединяются.
- Ручки разводят, открывают головку устройства. Чтобы открыть головку, необходимо ударить по ней ладонью.
- Снимают трубу, проводят тестирование соединительного узла.
Пресс ручной гидравлический Viar
Узлы соединения устанавливают ближе к границе водяного контура, чтобы до них легко добраться; не проводят вскрытия всего «тёплого пола». Фитинги защищают пластиком или утеплителем. Схему контура переносят на лист бумаги, чтобы в дальнейшем определить, где находятся узлы соединения магистрали.
Рекомендуем: Как проверить тёплый пол?
Металлопластиковые трубы для «тёплого пола» являются хорошей альтернативой изделиям из полиэтилена. При использовании магистрали необходимо следить за режимом обогрева.
Не следует допускать повышенного давления в водяном контуре более 10 бар, температуры жидкости более 90 0С. «Тёплый пол» подключают к котлу, к коллектору или к радиатору.
YouTube responded with an error: The request cannot be completed because you have exceeded your quota.
Укладка труб для теплого водяного пола
Способ установкив основном зависит от площади комнаты. Наиболее популярны следующие варианты:
Для небольших площадей можно порекомендовать вариант укладки в виде змейки. Он также подойдет для укладки около холодных зон – окон и дверей.
Укладка в виде улитки позволит равномерно обогреть достаточно большие площади. Трубы, которые работают на подачу и возврат теплоносителя располагаются рядом.
При любом способе монтажа необходимо выдерживать расчетный шаг, который может быть в пределах 0,1÷0,35 м. Шаг около окон или дверей должен быть 0,15 м.
Труба по всему контуру должна быть цельной, это предотвратит протечки в процессе эксплуатации.
Укладка металлопластиковой системы подогрева
Шаг 1. Первым делом нужно приобрести все необходимые материалы и инструменты для монтажа водяного подогрева. То есть, в первую очередь, сами металлопластиковые трубы, продающиеся в больших бухтах с метражом до 50 м. В ряде случаев напрямую у производителя можно приобрести и бухты с длиной трубы 80 м. Также понадобятся хомуты для фиксации труб на армирующей сетке, теплоотражающий материал, сама сетка, необходимое количество фитингов для создания соединений отдельных отрезков труб, цементная смесь для заливки стяжки. Трубы лучше всего купить диаметром 16, 20 или 25 мм.
Подготовка всего необходимого
Калькулятор длины контура труб теплого пола
Шаг 2. Далее нужно выполнить подготовку чернового основания, уложив на него гидроизоляционные и утепляющие материалы, а также армирующую сетку с крупными ячейками. Отдельные полотна сетки соединяются между собой при помощи хомутов. Лучше всего отдельные полотна класть так, чтобы они были внахлест друг на друга хотя бы на одну ячейку. Вдоль стен нужно приклеить демпферную ленту, которая необходима для того, чтобы залитая бетонная стяжка не деформировалась.
Укладка армирующей сетки
Шаг 3. После этого нужно выбрать правильное местоположение коллекторного ящика. Это очень важный показатель, так как от правильного выбора места будет зависеть расход трубы в первую очередь. Нужно установить сам коллекторный ящик.
Монтаж коллекторного ящика
Шаг 4. Далее нужно разложить трубы по выбранной схеме. Их можно укладывать змейкой либо по спирали. В первом случае обычно укладка производится, начиная от стен или окон. Укладка по спирали предполагает параллельное расположение труб подающих и возвратных – это вариант для помещений просторных в отличие от предыдущего
Важно выдержать и нужный шаг между трубами. Шаг укладки может варьироваться и составлять 10, 15, 20 см
Реже он может быть увеличен. Возле окон шаг должен быть небольшим – 15 см.
Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

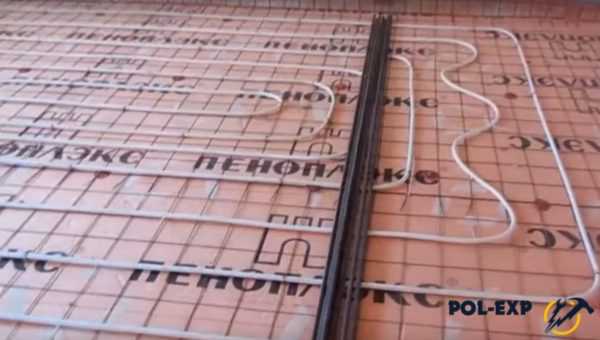

Трубы раскладываются по выбранной схеме
Еще одно фото процесса укладки
Шаг 5. Для того чтобы правильно изогнуть трубу, применяется пружина-трубогиб. Ее надевают на саму трубу и после этого, подгоняя к нужным местам, формируют нужный радиус.
Использование пружины-трубогиба
Шаг 6. Трубы нужно зафиксировать на армирующей сетке примерно на каждых 1,5 м, используя пластиковые хомуты. Их не стоит чрезмерно затягивать, иначе трубы могут быть деформированы во время температурного расширения при нагреве.
Трубы фиксируются на армирующей сетке
Шаг 7. После того как контур труб был уложен и зафиксирован, их нужно подключить к коллектору и проверить подачу воды. Потом можно заливать стяжку прямо поверх труб. Но в этот момент они должны быть наполнены водой. В противном случае трубы могут прогнуться.

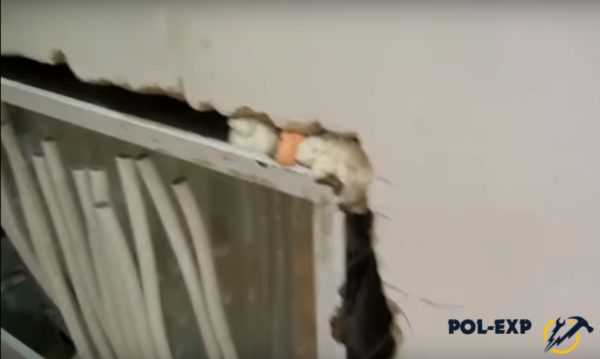

Зафиксированный контур нужно подключить к коллектору
Какой материал труб лучше?
Зная основные требования к трубам, легче оценить преимущества и недостатки материалов, наиболее часто используемых для монтажа гидравлического пола.
Сшитый полиэтилен
В отличие от обычного полиэтилена, в котором связи между углеводородными цепочками очень слабы, его усовершенствованный аналог гораздо плотнее. В результате прессования под высоким давлением получается сшитый полиэтилен (РЕХ), обладающий множеством положительных свойств:
- устойчивость к механическим нагрузкам – полимер не лопается, не трескается, не стирается, его невозможно поцарапать;
- термостойкость – изделие нормально работает в диапазоне 0-95 оС, плавление начинается после 150 оС, горение – при 400 оС;
- коррозионная и биологическая устойчивость – на сшитом полиэтилене никогда не появится ржавчина или грибок;
- экологичность – материал полностью безопасен для здоровья, ни при каких условиях он не выделяет вредных соединений.

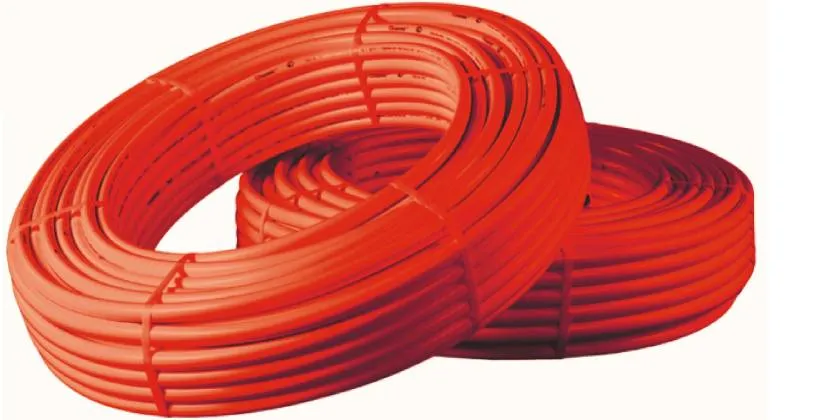

Трубы из сшитого полиэтилена
Часто спрашивают: если сравнивать разные трубы для теплого пола – какие лучше укладываются? Самыми пластичными считаются именно РЕХ-трубы: они легко гнутся и не ломаются даже после нескольких перегибов на одном и том же участке.
Специалисты рекомендуют при выборе РЕХ-труб обратить внимание на две важные характеристики:
- степень сшивания — она должны быть не менее 65-80%, иначе материал будет непрочным;
- способ сшивки молекул.
В таблице ниже указаны разновидности труб из сшитого полиэтилена, которые можно использовать для изготовления водяного пола.
Таблица 2
| Вид трубы | Минимальная плотность сшивки |
| PEX-a | 75% |
| PEX-b | 65% |
| PEX-c | 60% |
Наивысшим качеством обладают трубы категории РЕХ-a, но цена их достаточно высока. Более доступна по стомости категория РЕХ-b, тоже имеющая хорошие технические характеристики.
Теплый пол с трубопроводом из сшитого полиэтилена
Металлопластик
Это недорогой и надежный вариант, пользующийся повышенным спросом. Материал состоит из нескольких слоев, склеенных между собой. Внутренняя сторона стенок идеально гладкая за счет полимерного покрытия. Оно предохраняет алюминиевую основу и клеевые составы от разрушительного действия воды.
Металлопластиковые трубы также состоят из полиэтилена (сшитого или термостойкого) и имеют дополнительный алюминиевый слой
Плюсы металлопластиковых труб:
- продолжительный срок эксплуатации – производители гарантируют их работоспособность в течение 50 лет;
- коррозионная стойкость;
- безопасность для здоровья – полимеры химически нейтральны, не реагируют с растворенными в воде веществами;
- малый удельный вес;
- хорошие звукоизоляционные качества – теплоноситель перемещается по контуру практически бесшумно.
Трубы из металлопластика
Полипропилен
Однако есть много существенных минусов для использования этого материала для системы теплого пола. Один из них — неудобство при монтаже. Полипропилен достаточно жесткий, поэтому минимальный радиус гибки соответствует 8-9 диаметрам трубки (у сшитого полиэтилена -5-6). К примеру, 16-миллиметровую полипропиленовую трубу можно укладывать с шагом не менее 128 мм. Иногда этого недостаточно для обеспечения заданной тепловой мощности. Кроме этого полипропилен обладает невысокой теплопроводностью и высокой степенью линейного расширения. Еще один нюанс – жесткое требование к температуре: в помещении, где монтируется контур должно быть не менее 15 оС.
Трубопроводы из полипропилена широко востребованы для монтажа водопроводных систем и радиаторов отопления, а для теплого пола это не лучший вариант
Медь
Этот металл успешно конкурирует с синтетическими материалами. Преимущества меди таковы:
- высокая теплопроводность;
- долговечность – при выполнении всех технических требований к монтажу и эксплуатации трубы прослужат не менее 50 лет;
- пластичность;
- термическая и механическая прочность – медная трубка ни при каких условиях не лопнет, не потрескается и не расплавится.
К недостаткам медных труб относятся:
- высокая стоимость материала – к расходам на сами трубы добавляется стоимость медных соединений;
- сложность монтажа — он осуществляются с помощью трубогиба и пресс-машины, для обслуживания такого оборудования нужна профессиональная подготовка;
- чувствительность к качеству воды – если она щелочная или кислотная, начинается коррозия труб (то же самое происходит при контакте меди со стальными фитингами).
Теплый пол из медных труб
Подводя итоги сравнения материалов, отметим, что специалисты рекомендуют остановить свои выбор на полиэтилене или металлопластике.
Выбор труб для теплого пола
В многоэтажных домах проложить теплый водяной пол получается не всегда. Такая система должна является отдельным отопительным контуром. Иначе жильцы последующих квартир недополучат немало тепла. Приступая к работе, нужно получить разрешение у коммунальнальщиков.
В частном доме хозяин самостоятельно решает, как будет функционировать система отопления. Закупив необходимое оборудование, ему остается лишь выбрать один из предлагаемых современным рынком типов труб:
- Металлопластик
- Сшитый полиэтилен
- Полипропилен
- Медь
Металлопластик
Одними из самых распространенных труб для теплых водяных полов являются изделия из металлопластика. Они обладают несколькими весомыми преимуществами:
- Длительный эксплуатационный срок
- Способны противостоять различным нагрузкам
- Не теряют своей структуры в процессе нагрева
- Легкий вес
Если рассматривать металлопластиковую трубу в разрезе, она представляет собой наложение сразу пяти слоев:
- Внутри и снаружи – полиэтиленовое защитное покрытие
- Средний слой – алюминиевая фольга
- Для того, чтобы полученный пирог не расслаивался, пользуются специальным клеящим составом
Толщина фольгирующего слоя может достигать 2.5 мм в зависимости от диаметра приобретаемого изделия. После оборачивания, его сваривают внахлест или встык. Наружный слой может состоять из различных типов полиэтилена, однако важным предъявляемым к нему критерием является высокая плотность. Внутренний слой всегда выполняется по методу экструзии из сшитого полиэтилена.
Подобная структура обусловила одно из важнейших свойств металлопластиковых изделий – способность сохранять принятую форму после сгибания. Это немаловажный критерий, так как теплые полы часто укладывают в виде спирали или змейки.
В качестве соединений используют различные фитинги и прочую трубную арматуру.
Средняя цена по рынку – 1-2 у. е. за метр.
Сшитый полиэтилен
Достойную конкуренцию металлопластиковым моделям составляют трубы для теплого водяного пола, произведенные из сшитого полиэтилена. Рынок богат изделий с разной плотностью сшивки, но наиболее оптимальное значение лежит в интервале 65-80%.
Видео демонстрация
Полиэтиленовые трубы могут обрабатывать несколькими методами:
- Электронное облучение в магнитных полях – плотность сшивки достигает 60%
- Пероксидом – плотность сшивки достигает 75%
- Силаном (газ) – плотность сшивки достигает 65%
Чем выше плотность, тем значительнее стоимость подобной продукции. Некоторые из моделей могут в качестве среднего слоя иметь кислородный барьер – они лучше всех подходят для теплых полов. Недостатком, отталкивающим многих покупателей, является очень высокая цена.
Соединение труб из сшитого полиэтилена занимает считанные минуты:
- Специальное кольцо надевают на один конец трубы
- Затем он расширяется с использованием специализированного инструмента
- Внутрь устанавливается фитинг и зажимается верхнее кольцо
Средняя стоимость по рынку – 4-5 $ за метр.
Полипропилен
Постоянное усовершенствование изделий из пластика привело к появлению полипропиленовых труб. Благодаря своим техническим и эксплуатационным преимуществам они стали востребованными. Их часто применяют для обустройства систем отопления.
Однако для утепленных полов они практически не применяются. Причина кроется в большом радиусе изгиба, который составляет около 8 диаметров. Например, у изделия диаметром 20 мм минимальное расстояние между двумя параллельными участками составит сразу 320 мм.
Средняя стоимость по рынку – 1.5-2 $ за метр.
Медь
Наиболее значимыми свойствами меди называют долговечность и высокую теплоотдачу. Это обусловило широкое применение подобных изделий в современных системах теплый пол. Данный материал намного надежнее всех вышеперечисленных.
Однако имеются отрицательные стороны, которые необходимо обязательно учесть:
- Прокладка труб требует специального оборудования и определенных навыков
- Медь – металл, следовательно, она подвержена коррозии
Соединяется труба для теплого водяного пола из меди между собой с использованием латунных фитингов. Однако при взаимодействии с другими металлами процесс коррозии лишь ускоряется. Спустя годы могут появиться прошивающие изделие блуждающие точки.
Чтобы увеличить продолжительность службы меди внутри пола, необходимо обернуть ее в гидроизоляционный негорючий слой. Это убережет трубу от соприкосновения с другими материалами, продлив срок эксплуатации.
Средняя стоимость по рынку – 7-15 $ за килограмм.
Как согнуть трубу?
Неправильная технология сгиба приводит к частым поломкам отопительной системы. Советы специалиста по сгибанию:
Чертеж процесса сгибания с использованием речного песка
- Металлическую трубу нужно заполнить под завязку сухим песком и установить по двум сторонам заглушки. Если вам попался мягкий материал, то его легко можно согнуть своими руками. Трубы, которые имеют большой диаметр, лучше сгибать при помощи зажимов. Алюминиевые или стальные конструкции сначала заполняются песком, затем место изгиба раскаляется газовой грелкой. Раскалять нужно до ярко-красного цвета;
-
Металлопластиковые трубы свободно гнутся своими руками без использования дополнительных инструментов или электрических устройств. Однако необходимо учитывать их предрасположенность к разрыву, поэтому каждые 2 см нельзя сгибать больше, чем на 15 градусов. Второй способ: вставьте стальную проволоку внутрь и начинайте сгибать. Таким способом вы добьетесь более качественного и ровного загиба;
- Полипропиленовые трубы сначала разогреваются до 150 градусов обычным строительным феном. Надеваем толстые резиновые перчатки и начинаем гнуть. После остывания осмотрите место, которые вы насильно поддали трансформации, в этом области не должно быть трещин и вмятин;
- Сложней всего гнуть пластиковые трубы. В домашних условиях вам придется изготовить деревянный макет с нужной формой изгиба. Вдавливайте пластиковый трубопровод в форму и одновременно разогревайте его строительным феном. Нагретая пластиковая труба должна пролежать в деревянной заготовке 10–15 минут.
Если же у вас ничего не получается, то в таком случае рекомендуем вам выбрать трубогиб. Специальный инструмент бывает арбалетного, пружинного, сегментного, гидравлического, электромеханического и ручного типа.
Трубные изделия из сшитого полиэтилена
Большое количество производителей изготавливают трубопроводы из сшитого полиэтилена. Он обозначается PE-X. Это полимер этилена. У него молекулы сшиты в поперечном направлении. Трубные изделия из него относительно новая продукция.
Материал отличается трехмерной термически стойкой структурой, состоящей из вытянутых углеводородных молекул. Благодаря молекулярной решетке с поперечными связями сшитый полиэтилен способен в течение продолжительного времени выдерживать существенные температуры. Поэтому трубы из него применяются в полах во время создания отопительных систем.
Бухты труб из полиэтилена Источник тдродник.рф
